44
реализованы механизмом наложения ограничения уникальности на столбцы
таблиц.
Выявленные другие спецификации предметной области касательно
целостности данных:
жесткая привязка сотрудников к отделам;
жесткая привязка заказа к сотруднику;
жесткая привязка выполнения заявки и осмотра к мастерам;
жесткая привязка выполнения работ к проектам;
жесткая привязка проектов к клиентам.
реализованы путем наложения обязательности внешнего ключа
соответствующих таблиц, наложения ограничения каскадного удаления и
прописывания соответствующей логики в механизмы доступа к данным базы
данных.
2.3 Пользовательский интерфейс
2.3.1 Характеристика базы данных
Физическое описание модели в соответствии с выбранной системой
управления базами данных (в нашем случае MS Access 2010) представлено
в таблице (Таблица 2.1). База данных проекта содержит таблицы, названия
которых соответствуют именам сущностей инфологической модели.
Таблица 2.1 Описание таблиц базы данных.
Название таблицы
Поле
Тип
Типы
Id_тип
Тип
Характеристика
Счетчик
Текстовый(30)
Текстовый(250)
Клиенты
Id_клиента
Наименование
ИНН
КПП
Контактная информация
Банк
Руководитель
Счетчик
Текстовый(50)
Текстовый(10)
Текстовый(10)
Текстовый(50)
Текстовый(50)
Текстовый(50)
Производители
Id_производителя
Название производителя
Страна
Счетчик
Текстовый(50)
Текстовый(30)
Комплект
Id_комплекта
Id_сотрудника
Счетчик
Числовой
45
Название таблицы
Поле
Тип
Id_типа
Id_производителя
Id_клиента
Модель
Дата выпуска
Стоимость
Гарантия до
Числовой
Числовой
Числовой
Текстовый(20)
Дата/время
Денежный
Дата/время
Мастера
Id_мастера
Фамилия
Имя
Отчество
Квалификация
Счетчик
Текстовый(30)
Текстовый(20)
Текстовый(30)
Текстовый(10)
Проекты
Id_проекта
Название проекта
Id_клиента
Описание проекта
Дата начала
Дата окончания
Стоимость
Состояние проекта
Счетчик
Текстовый(50)
Числовой
Текстовый(255)
Дата/время
Дата/время
Денежный
Текстовый(10)
Отделы
Id_отдела
Название отдела
Фамилия
Имя
Отчество
Описание отдела
Счетчик
Текстовый(20)
Текстовый(30)
Текстовый(20)
Текстовый(30)
Текстовый(50)
Сотрудники
Id_сотрудника
Id_отдела
Фамилия
Имя
Отчество
Должность
Функциональные обязанности
Имя компьютера
IP- адрес
Дата ввода в эксплуатацию
Инвентарный номер
Описание
Контактная информация
Счетчик
Числовой
Текстовый(30)
Текстовый(20)
Текстовый(30)
Текстовый(20)
Текстовый(50)
Текстовый(10)
Текстовый(15)
Дата/время
Текстовый(10)
Текстовый(255)
Текстовый(50)
Заявка
Id_заявки
Дата заявки
Id_комплект Неисправность
Описание работ
Id_мастера
Выполнение
Счетчик
Дата/время
Числовой
Текстовый(30)
Текстовый(30)
Числовой
Текстовый(10)
Осмотр
Id_осмотра
Дата осмотра
Id_комплект Неисправность
Счетчик
Дата/время
Числовой
46
Название таблицы
Поле
Тип
Id_мастера
Замена
Гарантия
Заказ
Текстовый(30)
Числовой
Текстовый(30)
Текстовый(10)
Логический
Выполнение
Id_выполнения
Id_проекта
Id_сотрудника
Характеристика.
Счетчик
Числовой
Числовой
Текстовый(30)
Работы
Id_работы
Id_выполнения
Дата
Характеристика
Счетчик
Числовой
Дата/время
Текстовый(30)
Заказы
Id_заказа
Дата заказа
Id_сотрудника
Наименование
Примечание
Счетчик
Дата/время
Числовой
Текстовый(30)
Текстовый(255)
Связи между сущностями, как показано на Рис. 8, являются не
идентифицирующими. Все связи между таблицами в базе данных являются
связями «один-ко-многим».
Схема данных базы данных показана на Рис. 8.
3

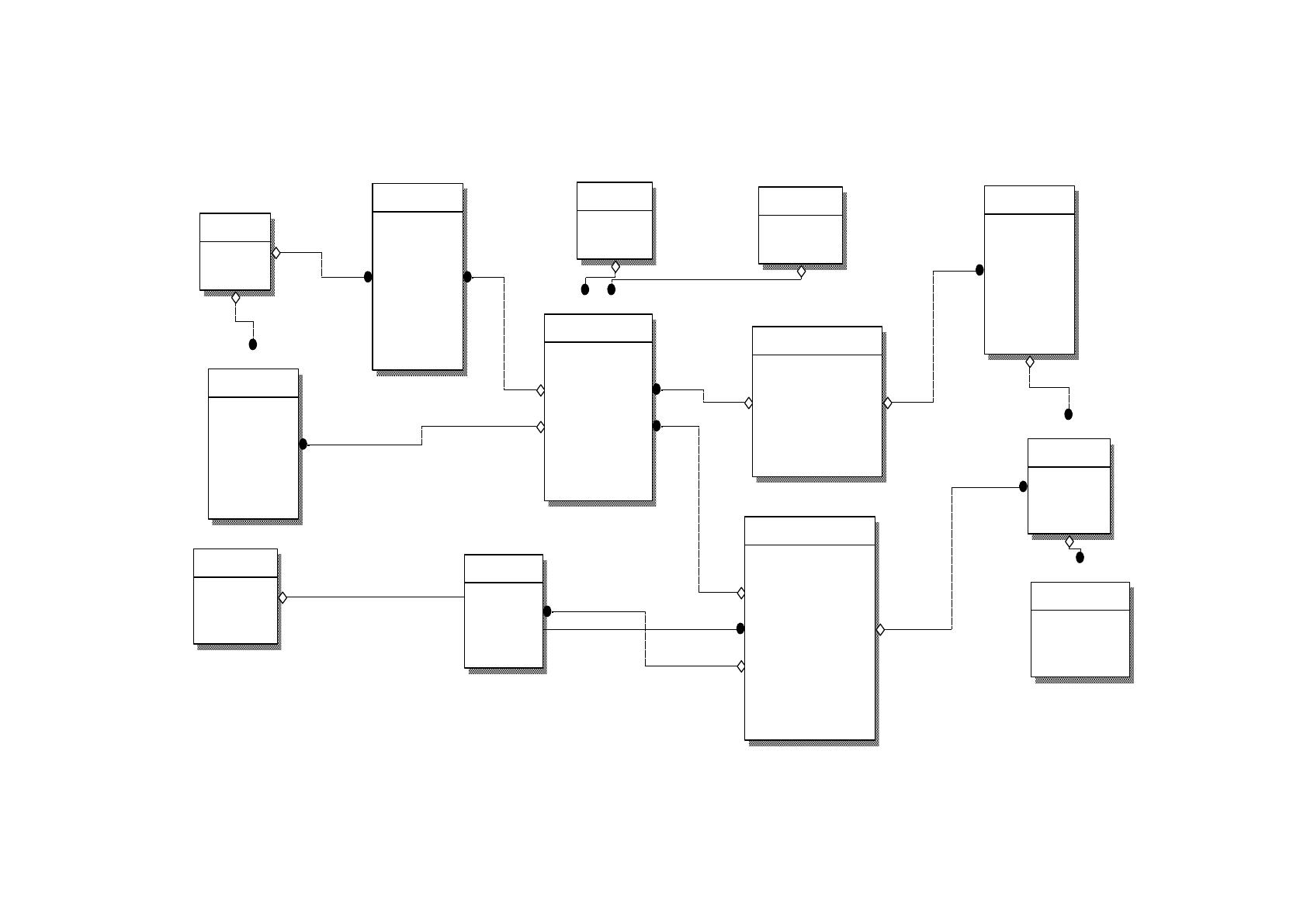

Рис. 7 Физическая ER-модель БД
Klienti
id_klienta
Naimenovanie
INN
KPP
Kontaktnaya informatsiya
Bank
Rukovoditel
Proekti
id_proekta
id_klienta (FK)
Nazvanie proekta
Opisanie proekta
Na4alo
Okon4anie
Stoimost
Sostoyanie
Vipolnenie
id_vipolneniya
id_sotr (FK)
id_proekta (FK)
Harakteristika
Raboti
id_raboti
id_vipolneniya (FK)
Data
Harakteristika
Zayavki
Nomer zayavki
id_komplekt (FK)
id mastera (FK)
Data zayavki
Neispravnost
Opisanie rabot
Vipolnenie
Sotrudniki
id_sotr
id_otd (FK)
FIO sotrudnika
Doljnost
Funktsii
Imya komputera
IP
Data vvoda
Inventarniy
Opisanie
Kontaktnaya informatsiya
Otdeli
id_otd
Nazvanie otdela
FIO na4alnika
Opisanie
Proizvoditeli
id_proizviditelya
Proizvoditel
Strana
Komplekt
id_komplekt
id_sotr (FK)
id tip (FK)
id_proizviditelya (FK)
id_klienta (FK)
Model
Data vipuska
Stoimost
Garantiya do
Zakazi
Nomer zakaza
id_sotr (FK)
Data zakaza
Naimenovanie
Prime4anie
Tipi
id tip
Tip
Harakteristika
Osmotr
id
id_komplekt (FK)
id mastera (FK)
id_kompl
Data osmotra
Neispravnost
Zamena
Garantiya
Zakaz
Mastera
id mastera
FIO mastera
Kvalifikatsiya
48

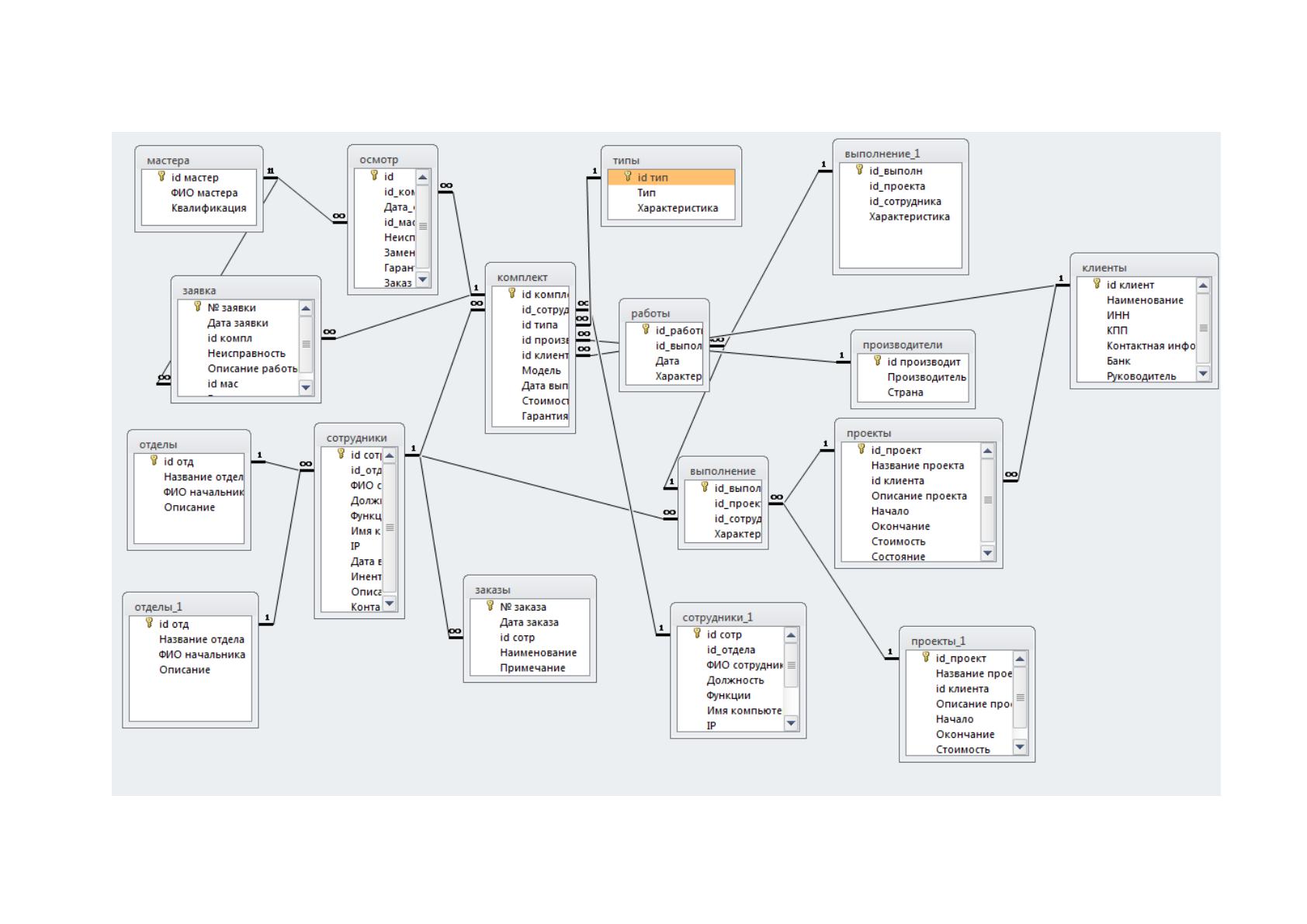

Рис. 8 Схема базы данных
3
2.3.2 Описание алгоритма работы с базой данных
Алгоритмы работы программы являются стандартными алгоритмами
работы с базой данных. В основном все алгоритмы работы связаны с вводом
данных от пользователя, проверке введенной информации на предмет
нарушения целостности данных и занесение введенной информации в саму
базу, если введенные сведения не нарушают целостности или же обработку
вводимых пользователем требований и отбор записей соответствующих им.
Приблизительный алгоритм работы с базой данных (в данном случае
при вводе информации) представлен на Рис. 9. Алгоритм выборки записей
удовлетворяющих введенным требованиям отображен на Рис. 10. Алгоритмы
по редактированию данных и занесению их в базу, а также алгоритмы,
осуществляющие выборку необходимой информации, также являются
стандартными.
50
Начало
Конец
Ввод
данных
Проверка обеспечения
целостности данных
Данные верны ?
Нет
Да
Занесение введенных
данных в базу

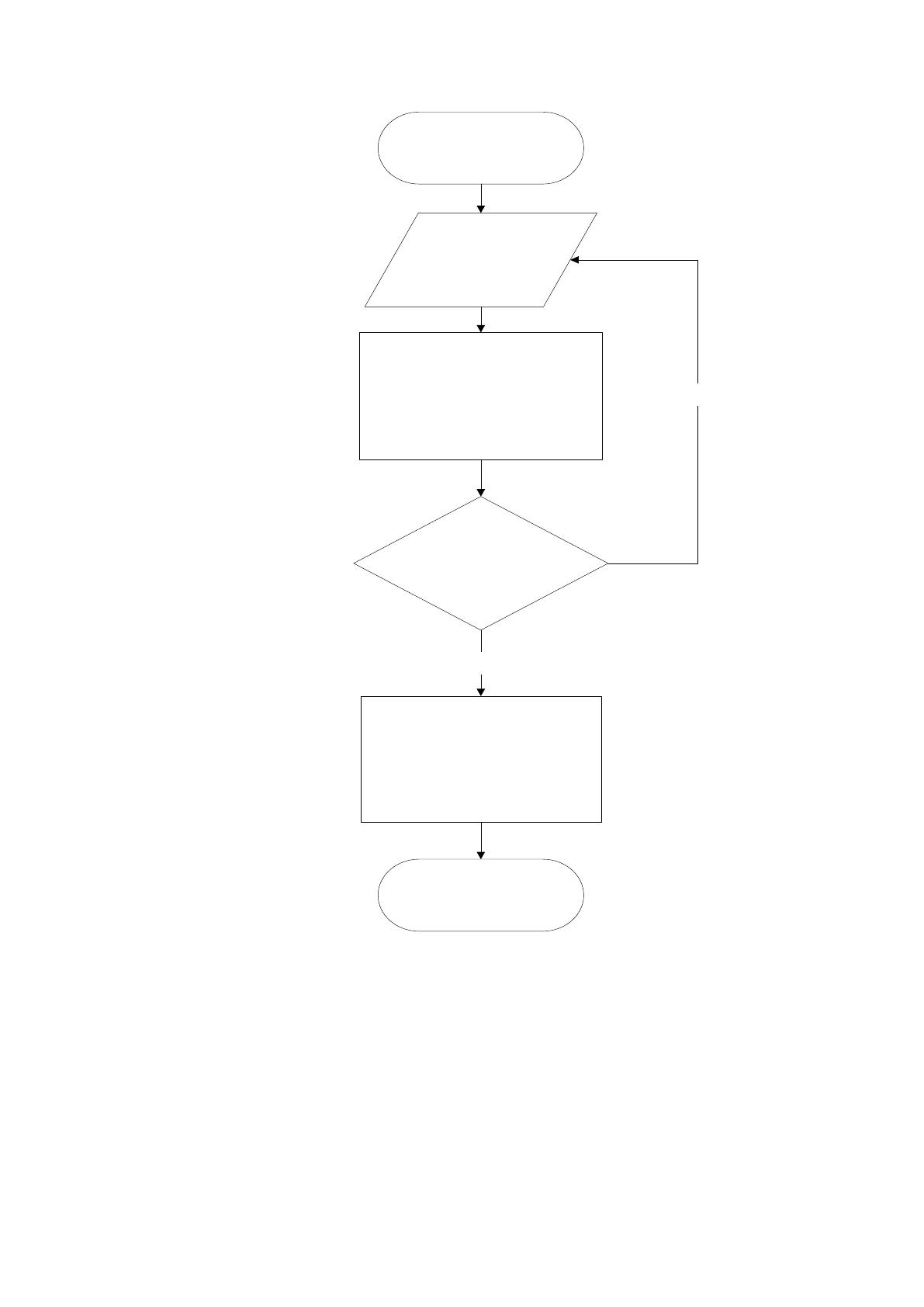

Рис. 9 Приблизительный алгоритм ввода данных в базу.
51
Начало
Конец
Ввод
критериев
отбора
Проверка
корректности ввода
Данные введены
корректно ?
Нет
Да
Запись удовлетворяет
указанным критериям ?
Нет
Вывод данных на
экран
Да
Поочередное сравнение
каждой записи в БД с
указанными критериями
Все записи
проверены

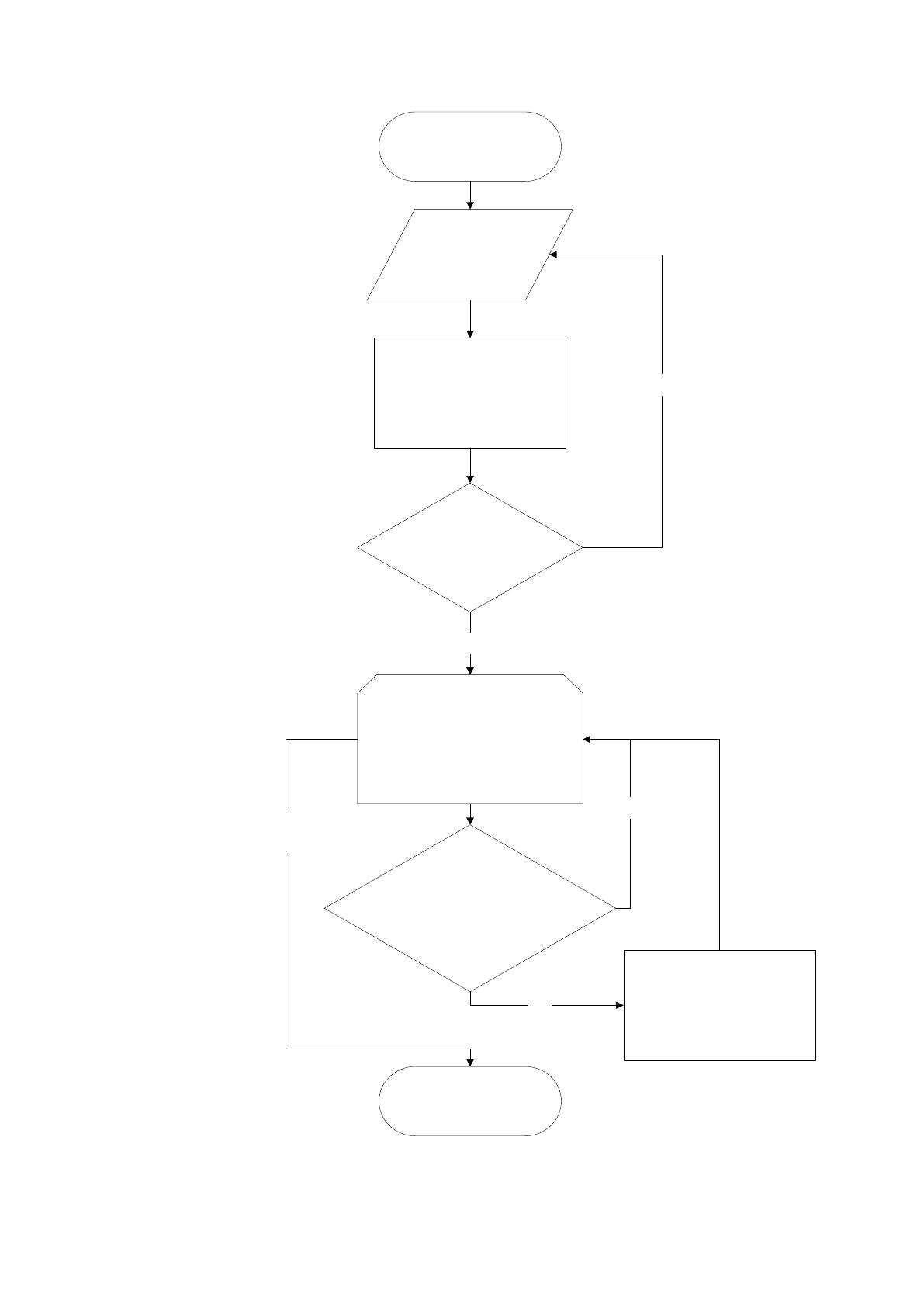

Рис. 10 Приблизительный алгоритм поиска данных.
52
2.3.3 Описание программных модулей
Программа имеет стандартный интерфейс, реализованный с помощью
меню (Рис. 11).

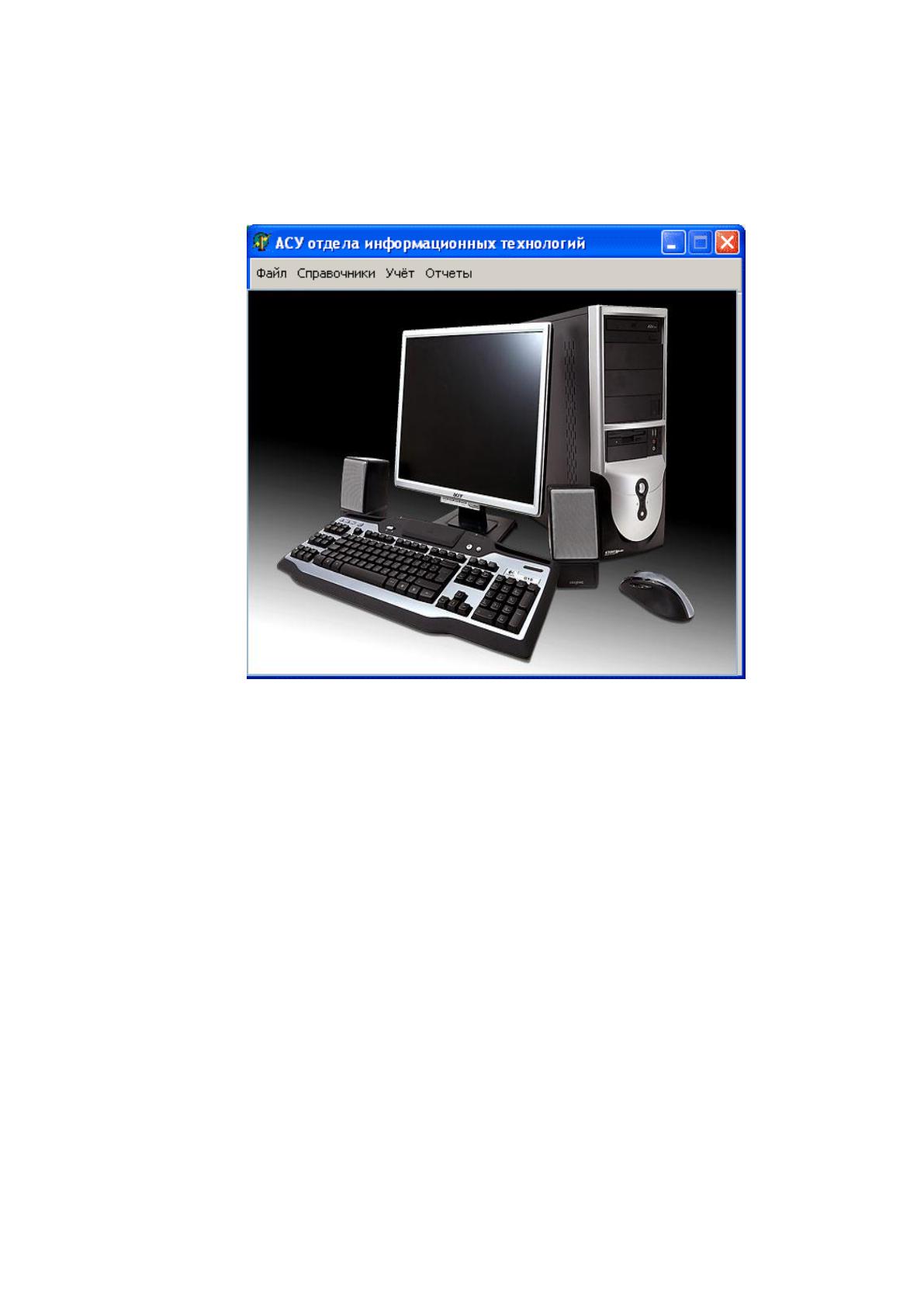

Рис. 11 Главная форма
Пункт меню Справочники содержит подпункты, позволяющие
открывать соответствующие справочники Клиенты/Поставщики,
Производители, Типы комплектующих, Мастера, Проекты (Рис. 12, Рис. 13,
Рис. 14, Рис. 15, Рис. 16). Все формы справочников оформлены в едином
интерфейсе. Каждая форма подразделена на три части. В левой части формы
содержатся справочные данные по данной сущности. В ней запрещено
редактирование. В нижней части находится навигационная панель, кнопка
закрытия формы, а также подстрока и опции поиска. В правой части
отражается информация по конкретному экземпляру сущности, найденному
при помощи поисковика, либо выделением соответствующего экземпляра в
левой части формы. Данные этой части доступны для редактирования. При
помощи кнопки сохранить изменения результаты редактирования вносятся в
базу данных.
53

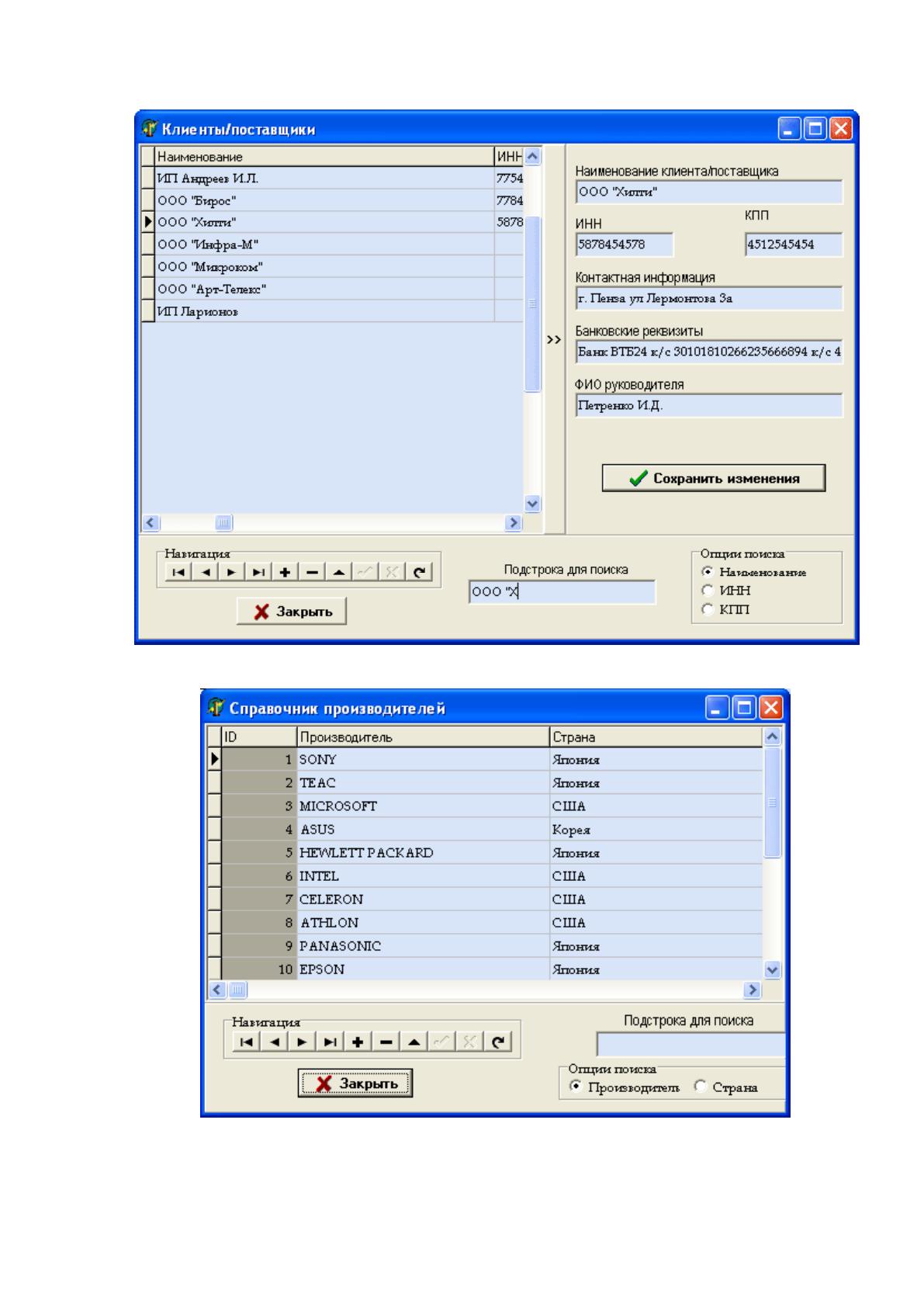

Рис. 12 Справочник Клиенты/поставщики
Рис. 13 Справочник производителей
