Таблица №2.13
Описание обозначений модулей ИС «Учет полисов ипотечного
страхования»
Обозначение модулей
Название модулей
uMain
Главный модуль
uTarif
Модуль тарифы
uSeria
Модуль серии полисов
uPolisMod
Модуль модификации полисов
uClient.
Модуль страхователь
uOwner
Модуль выгодоприобретатель
uDM
Модуль данных
На рисунке 2.20 представлена диаграмма компонентов информационной
системы.
В качестве расчетного модуля на рисунке 2.21. приведен алгоритм
добавления данных в справочники.

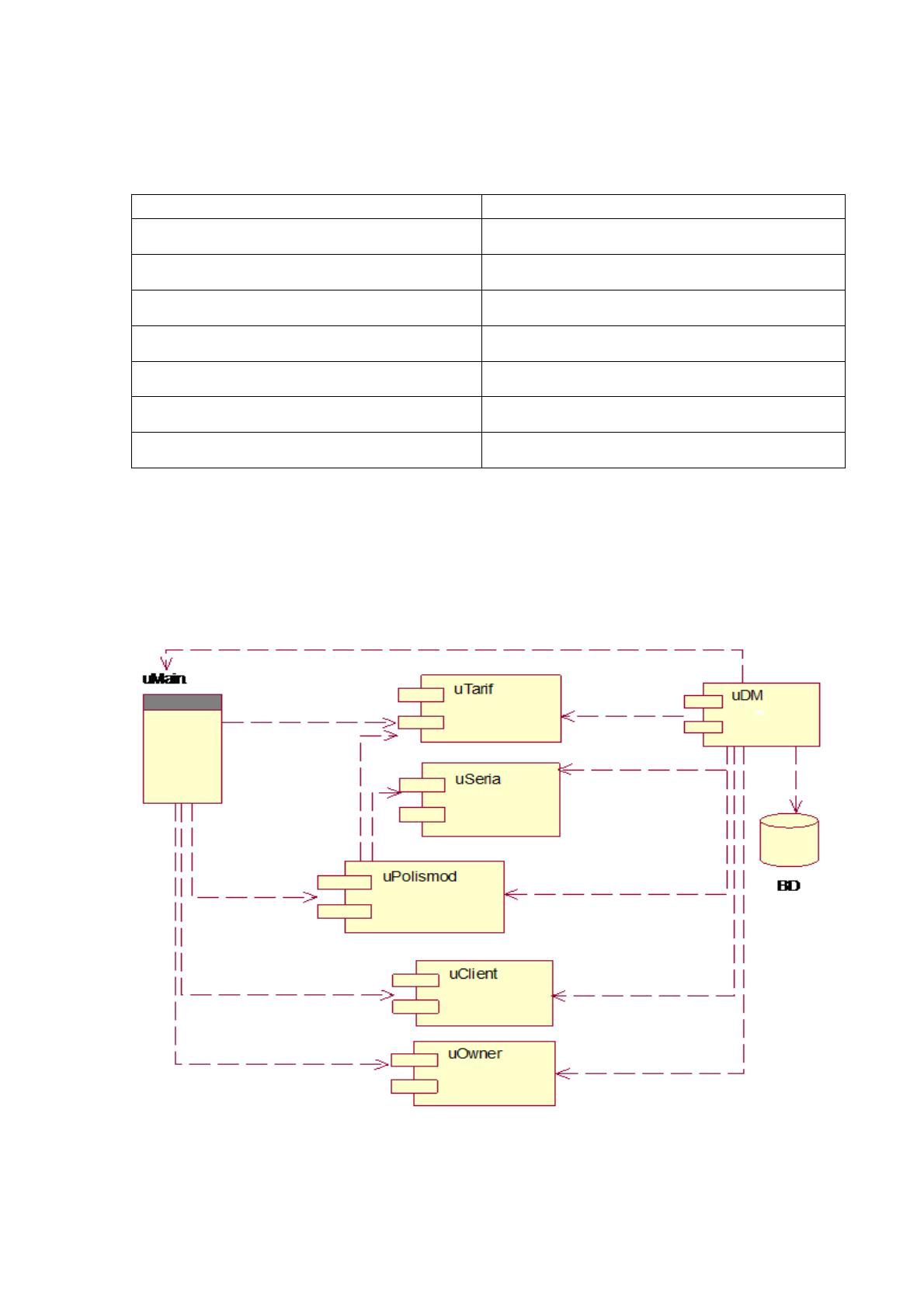

Рис. 2.20 Диаграмма компонентов ИС «Учет полисов ипотечного
страхования»
78
Начало
Загрузка
экранной формы
Авторизация
Подключение к
базе данных
Выбор пункта
меню
Получение
списка
справочников
Добавление
записи
Удаление записи
Ввод данных Выбор записи
Удаление данных
из таблицы БД
Т Справочников
Данные
Добавление
данных в таблицу
БД
Т Справочников
Добавить в
базу?
Нет
Да
Продолжить
работу
Да
Конец
Нет

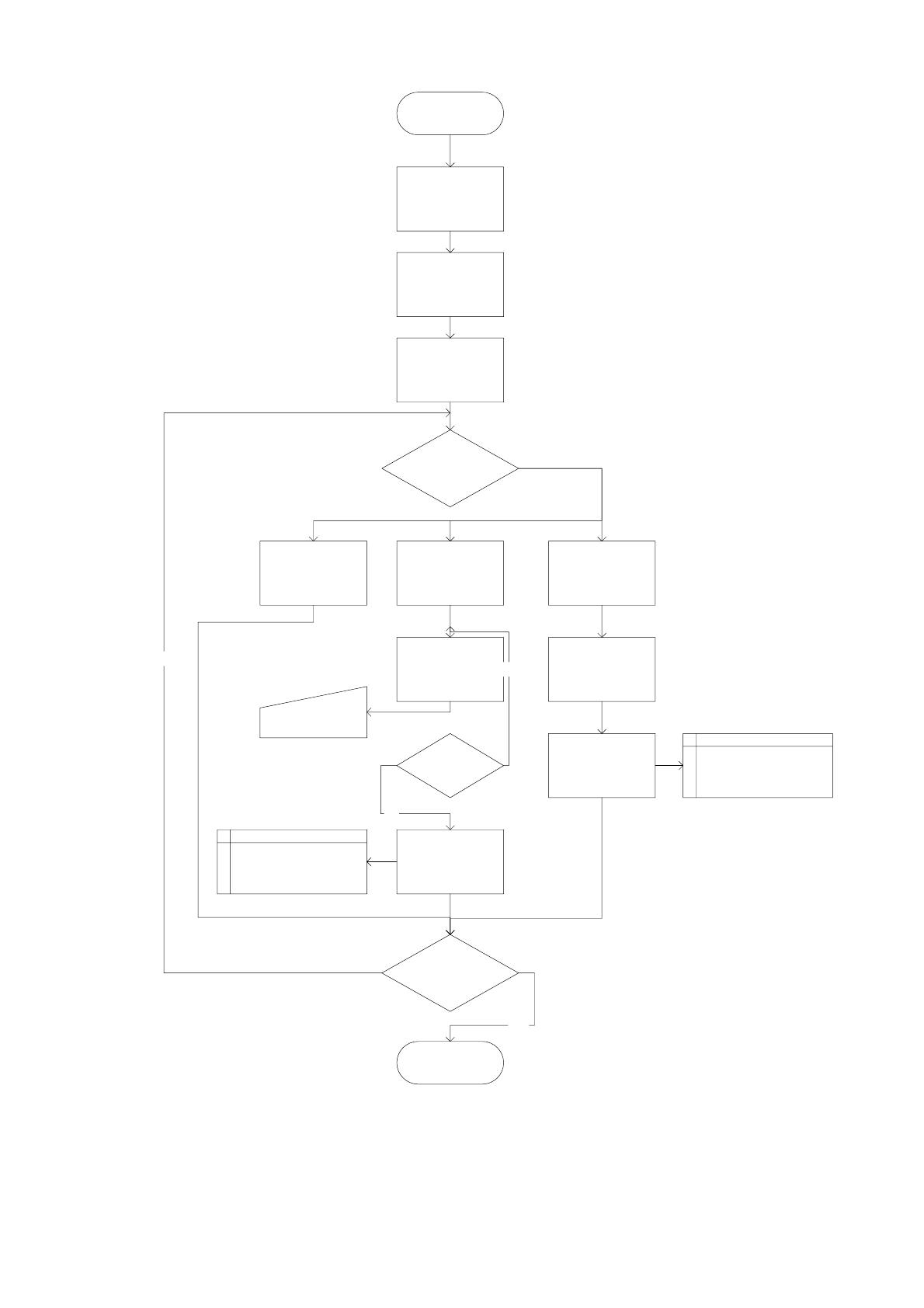

Рис. 2.20 Блок-схема алгоритма добавления данных в справочники
2.4. Контрольный пример реализации проекта и его описание

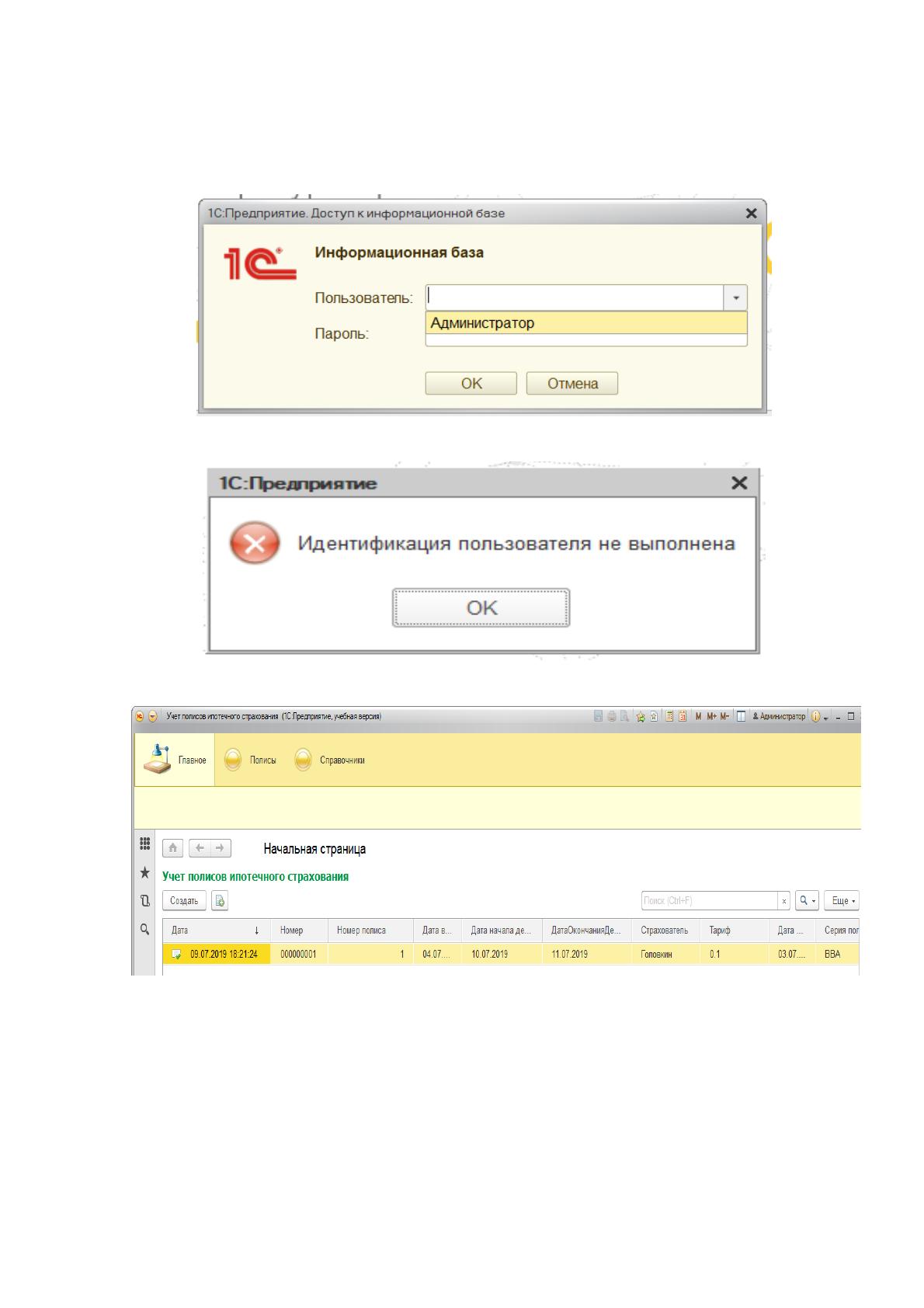

При входе в систему пользователю [2,13] открывается окно авторизации,
где необходимо ввести логин и пароль (рисунок 2.22). При вводе неверного
79
пароля пользователю предлагается либо повторить ввод, либо выйти из
программы, рисунок 2.23. При правильном вводе открывается главная форма
ИС, изображенная на рисунке 2.24.
Рис. 2.22. Экранная форма авторизации пользователя
Рис. 2.23. Экранная форма неверной авторизации
Рис.2.24. Главная форма ИС «Учет полисов ипотечного страхования»

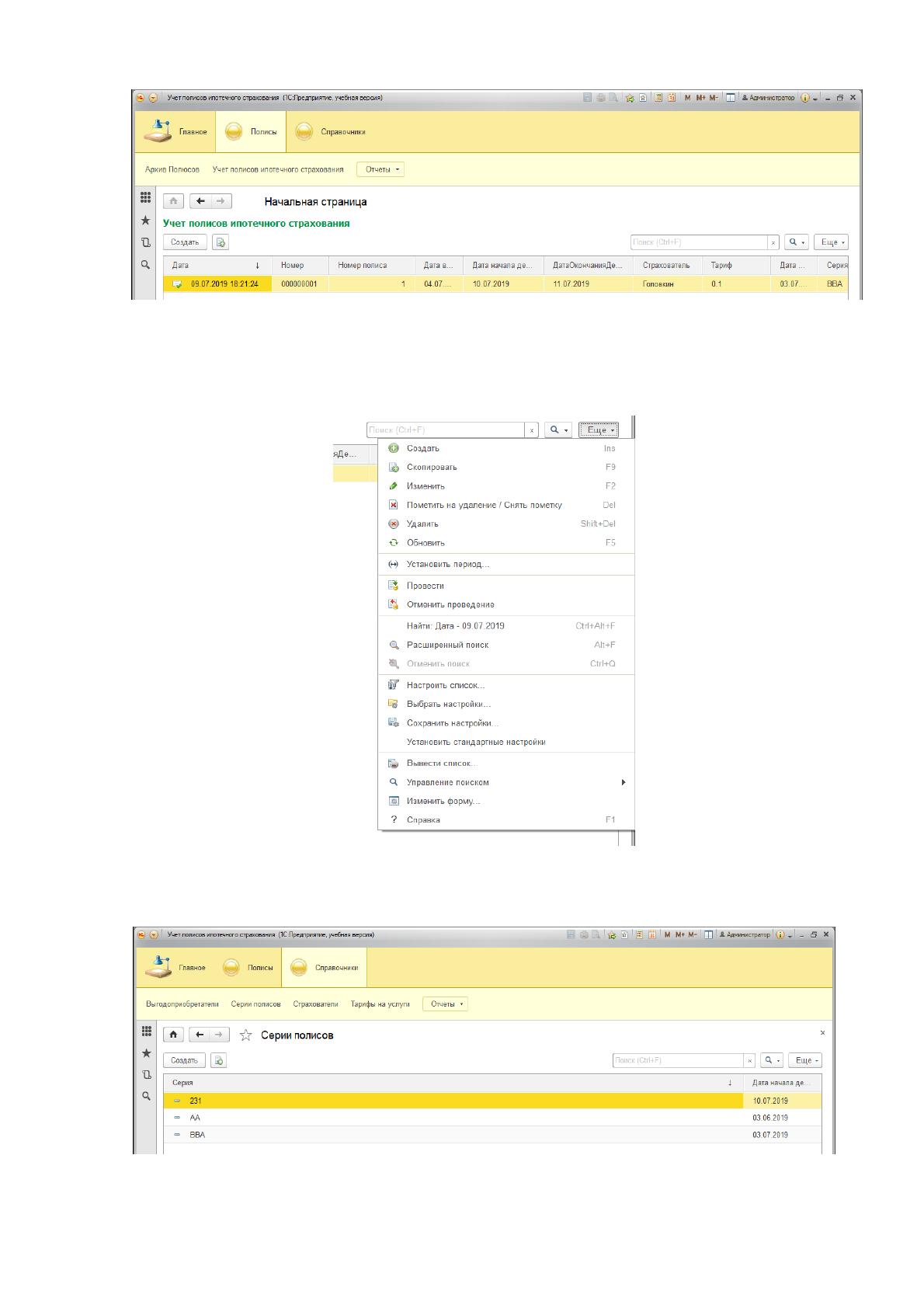

При выборе пункта меню «Полисы» раскрывается список, состоящий из
следующих пунктов (рисунок 2.25): Архив полюсов, Учет полисов ипотечного
страхования, Отчеты
80
Рис. 2.25. Экранная форма меню «Полисы»
Выбор стандартных функций осуществляется на вкладке «Еще», рисунок
2.26.
Рис. 2.26. Вкладка «Еще»
На рисунке 2.27 представлена экранная форма «Серия Полисов».
Рисунок 2.27 Экранная форма «Серия Полисов»
81

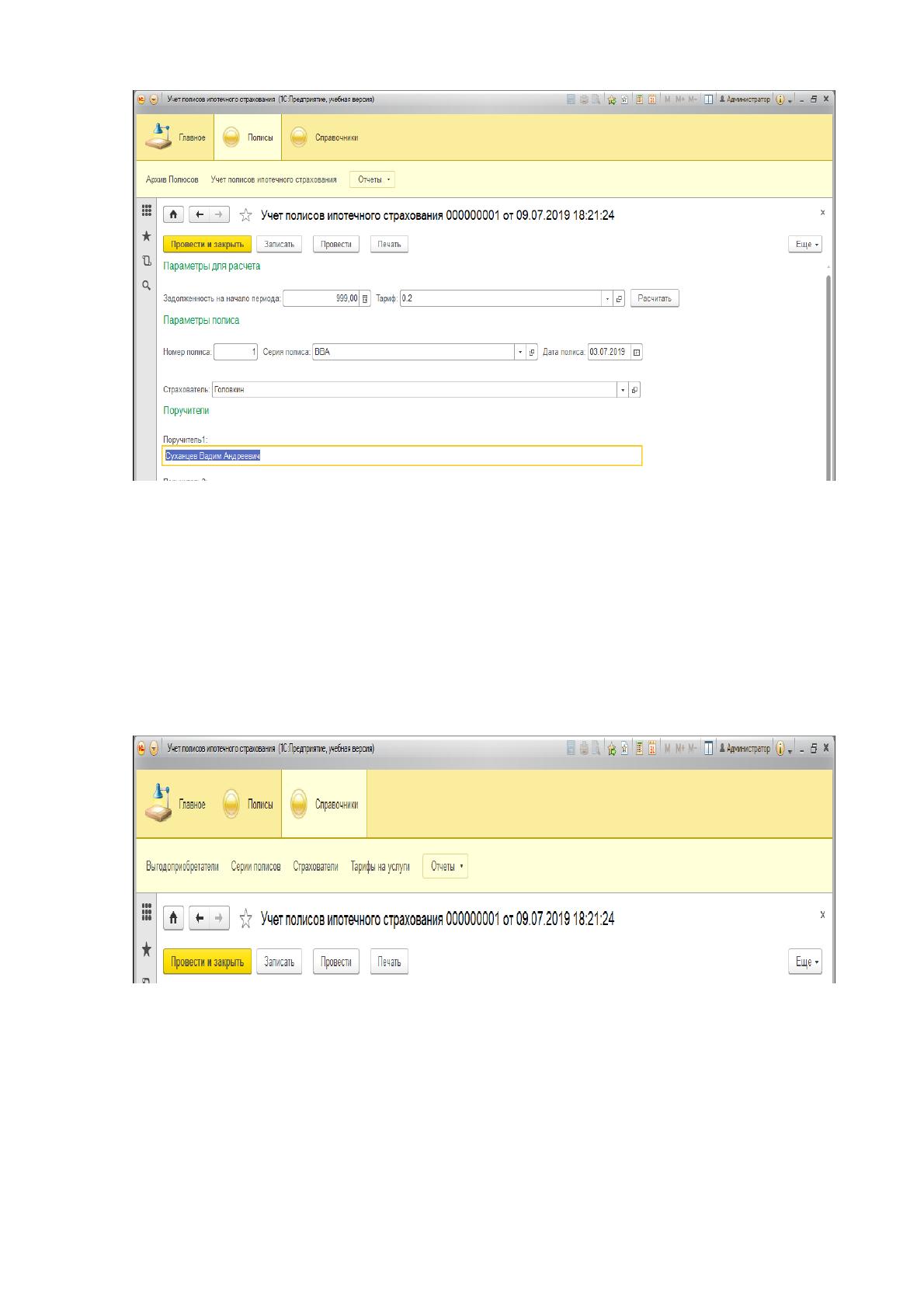

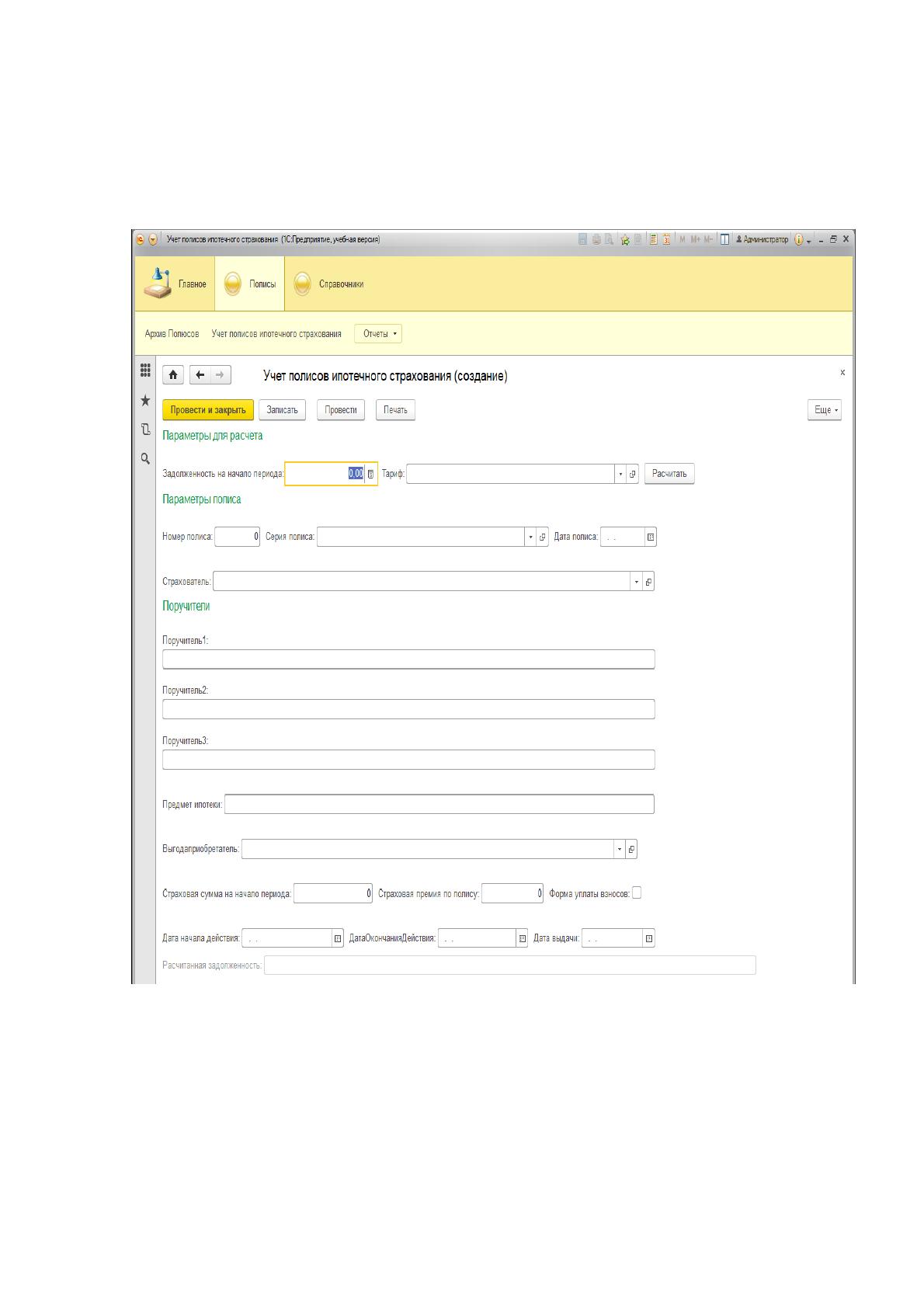

На рисунке 2.28 представлена экранная форма «Создание полисов», с
помощью нее специалист по страхованию вводит данные о страхователе,
выгодоприобретателе, поручителе, рассчитывает стоимость полиса. При
нажатии создать откроется форма создания с пустыми полями
Рис.2.28 Экранная форма «Создание полиса»
Для изменения информации в уже созданные полисы, которые хранятся в
базе данных необходимо два раза щелкнуть мышью по нужной строчке,
откроется форма создания, изменить необходимую информацию и нажать
Записать и закрыть, рисунок 2.9
Для установки пометки на удаление воспользуйтесь меню по кнопке Еще.
82
Рис.2.29 Редактирование информации
При выборе пункта меню «Справочники» раскрывается список,
состоящий из следующих пунктов (рисунок 2.30):
1. Страхователи.
2. Выгодоприобретатели.
3. Серии полисов.
4. Тарифы на услуги.
Рис. 2.30. Экранная форма меню «Справочники»

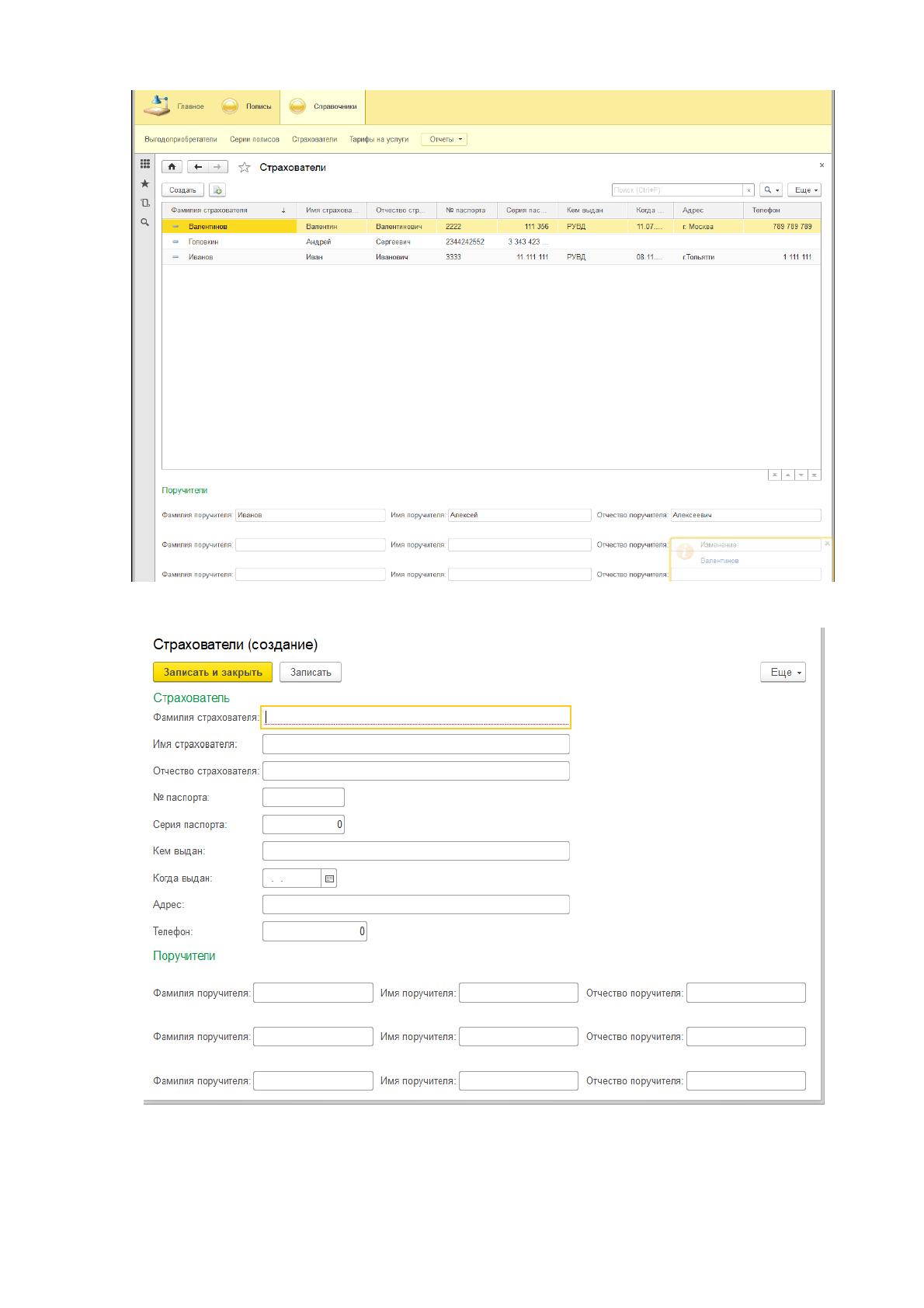

На рисунке 2.31 отображена экранная форма «Справочник страхователя.
Просмотр». На рисунке 2.32 представлена экранная форма «Справочник
страхователя. Создание». С помощью данной формы добавляется информация о
новом страхователе. Поля, помеченные красными точками обязательны к
заполнению.
83
Рис. 2.31. Экранная форма меню «Справочник страхователя. Просмотр»
Рис. 2.32. Экранная форма меню «Справочник страхователя. Создание»
84
III Обоснование экономической эффективности проекта
3.1 Выбор и обоснование методики расчёта экономической
эффективности
Общая экономическая эффективность определяется как отношение
эффекта к капитальным затратам, вызвавшим этот эффект.
Сравнение различных вариантов инвестиционного проекта и выбор
лучшего из них рекомендуется производить с использованием различных
показателей, к которым относятся:
- чистый дисконтированный доход (ЧДД) или интегральный эффект;
- индекс доходности (ИД);
- срок окупаемости.
Технико-экономическое обоснование (ТЭО) - это изучение экономической
эффективности, анализ и расчет экономических показателей создаваемого
проекта.
Качество [8]- это совокупность потребительских свойств товара,
обусловливающих его пригодность удовлетворять текущие и перспективные
потребности в соответствии с его назначением.
Показатель качества [7] - это количественная характеристика одного или
нескольких свойств продукции, входящих в ее качество, рассматриваемая
применительно к определенным условиям ее создания и эксплуатации или
потребления. По количеству характеризуемых свойств показатели качества
бывают единичные и комплексные.
В таблице 3.1 представлены исходные данные для расчёта единичных
показателей качества информационного продукта.
Таблица № 3.1
Исходные данные
№
Наименование показателей
Значения
1
Фактическое время модификации ИП (t
М
), ч
44
2
Планируемое время модификации ИП(t
М ПЛ),
ч
56
3
Требуемая скорость обработки информации (t), МБ/с
15
4
Фактическая скорость обработки информации (t
Ф
), МБ/с
18
5
Среднее время между отказами (t
О
), ч
700
6
Среднее время восстановления (t
В
), ч
14
85
Продолжение таблицы № 3.1
7
Суммарное время работы ИП за месяц (tо), ч
336
8
Суммарное время простоев ИП за месяц (tп), ед.
16
9
Кол-во видов дефектов, встречающихся в данном ИП (n)
4
10
Коэффициент весомости (значимости) i-ого вида дефекта
(mi)
0,2
0,3
0,35
0,15
11
Число выявленных дефектов i-ого вида по данному ИП (q
i
)
16/22/8/
30
12
Базовый уровень дефектности ИП
Б
Д
У
20,2
13
Общее кол-во модулей ИП (Q), ед.
11
14
Коэффициент весомости i-ого модуля ИП, подпадающего
под действие патентов (q
еi
)
0,2/0,15
/0,25
15
Кол-во i-ых модулей ИП, подпадающих под действие
патентов (П
е i
), ед.
1
1
1
16
Коэффициент весомости i-го модуля ИП, защищенного
патентами и свидетельствами (q
вi
)
0,2/0,1
17
Количество патентов на i-ый модуль ИП (П fi), ед.
1/2
18
Суммарный объем памяти, занимаемый файлами (Ои), КБ
2400
19
Объем памяти, занимаемый данным ИП (О
ип
), КБ
820
20
Количество оригинальных модулей ИП (Q
ор
), ед.
4
21
Общая стоимость ИП (С), руб.
4100
22
Стоимость оригинальных модулей ИП (Сор), руб
3200
23
Число добавленных модулей в текущей версии (М
д
), ед.
3
24
Число измененных модулей в текущей версии (Ми), ед.
2
25
Число модулей предыдущей версии, исключенных из
текущей версии (М
ис
), ед.
1
26
Суммарный объем памяти, занимаемый таблицами БД,
обрабатываемыми данным ИП (О
m
), МБ
645
27
Объем памяти, занимаемый БД (О
БД
), МБ
694
28
Число отказов ИП (n), ед.
139
86
Продолжение таблицы № 3.1
29
Число тестирований ИП (N), ед.
205
30
Ставка дисконта (r), %
0,15
32
Затраты на создание ИП по годам (с(t)), тыс. руб.
42,4/35,6/20,7
33
Прирост доходов в результате эксплуатации ИП по годам,
(b(t)), т.р.
34,6/63,3/36,2
1) коэффициент реактивности К
р
определяет способность к быстрой
модификации отдельных модулей и всего ИП в целом. Коэффициент
реактивности определяется:
плм
м
р
t
t
К
.
,
где t
м
- фактическое время модификации, ч.;
t
м.пл
. - планируемое (требуемое) время модификации, ч.
79,0
56
44
К
р
Коэффициент реактивности К
р
меньше 1, следовательно,ИП реактивен.
С точки зрения комплексных показателей масштабируемости и
модифицируемости значение показателя К
р
=1,06
находится в интервале
(0,5; ),
который характеризуется как модифицируемый и легко масштабируемый ИП.
2) коэффициент надежности q
н
определяется по формуле:
пo
о
н
tt
t
q
,
где t
o
- суммарное время работы ИП за определенный период, ч.;
tп - суммарное время простоев ИП, связанных с поиском и устранением
причин отказов, необходимой профилактикой, ремонтами и т.д.
95,0
16336
336
q
н
.
Значение надежности q
н
=0,96 находится в интервале (0,9;1], что
характеризует как
высоконадежный ИП.
3) коэффициент готовности q
г
определяется по формуле:
в
o
o
Г
tt
t
q
,
