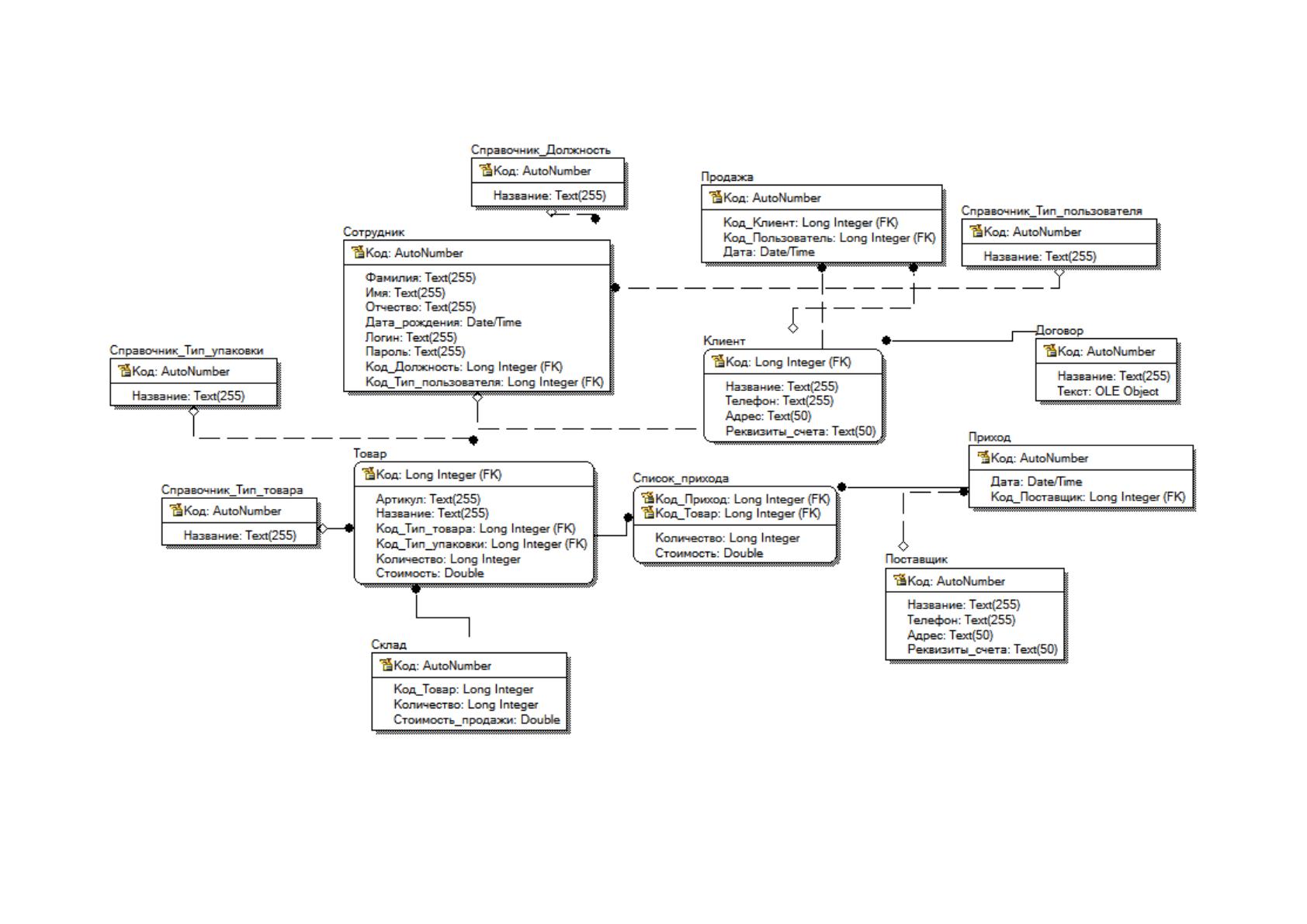

Рисунок 2.4 ER-диаграмма базы данных
Структура таблиц приведена на рисунках 2.5 – 2.17.

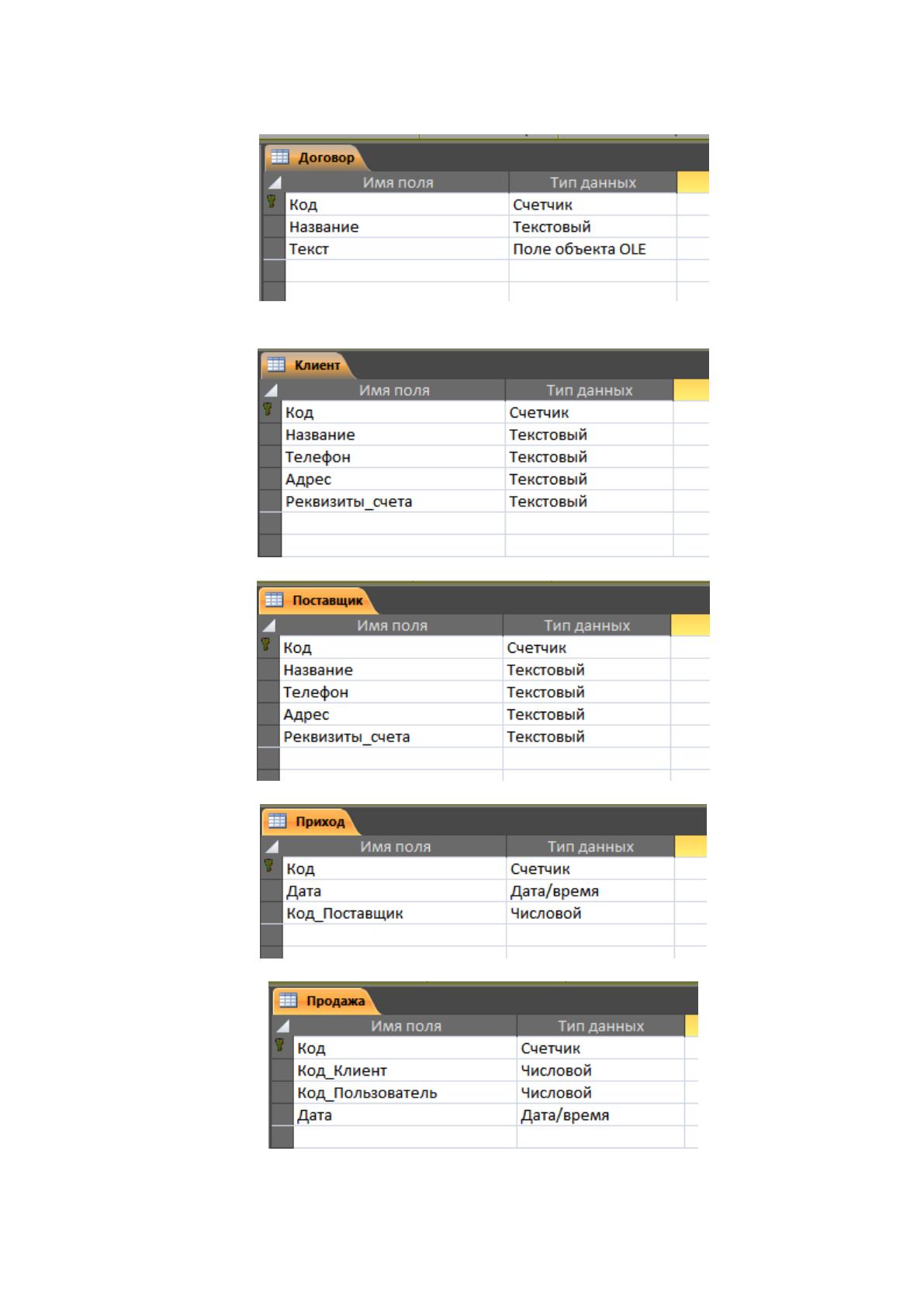

Рисунок 2.5 Структура таблицы Договор
Рисунок 2.6 Структура таблицы Клиент
Рисунок 2.7 Структура таблицы Поставщик
Рисунок 2.8 Структура таблицы Приход
Рисунок 2.9 Структура таблицы Продажа
89

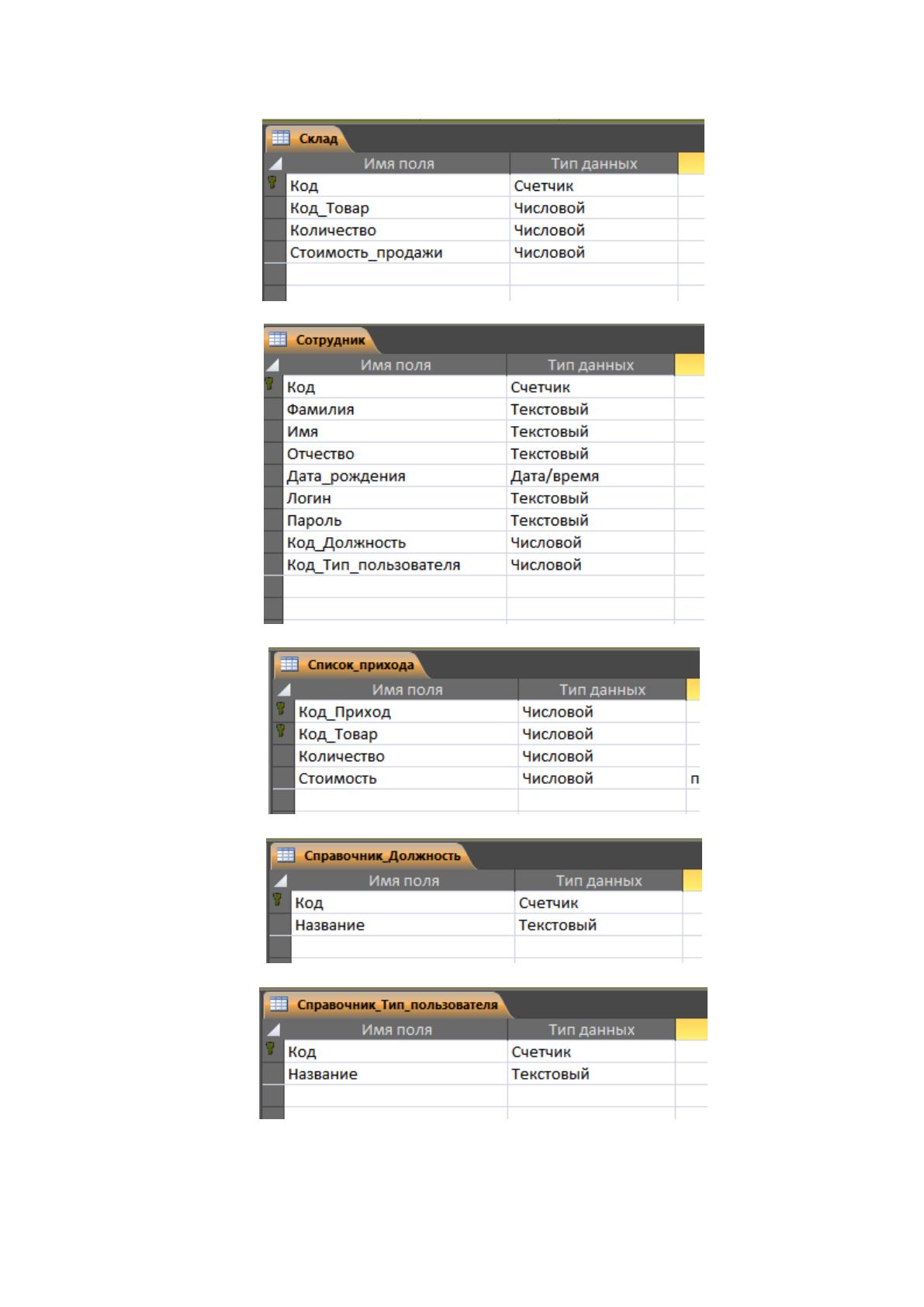

Рисунок 2.10 Структура таблицы Склад
Рисунок 2.11 Структура таблицы Сотрудник
Рисунок 2.12 Структура таблицы Список прихода
Рисунок 2.13 Структура таблицы Справочник Должность
Рисунок 2.14 Структура таблицы Тип пользователя
90

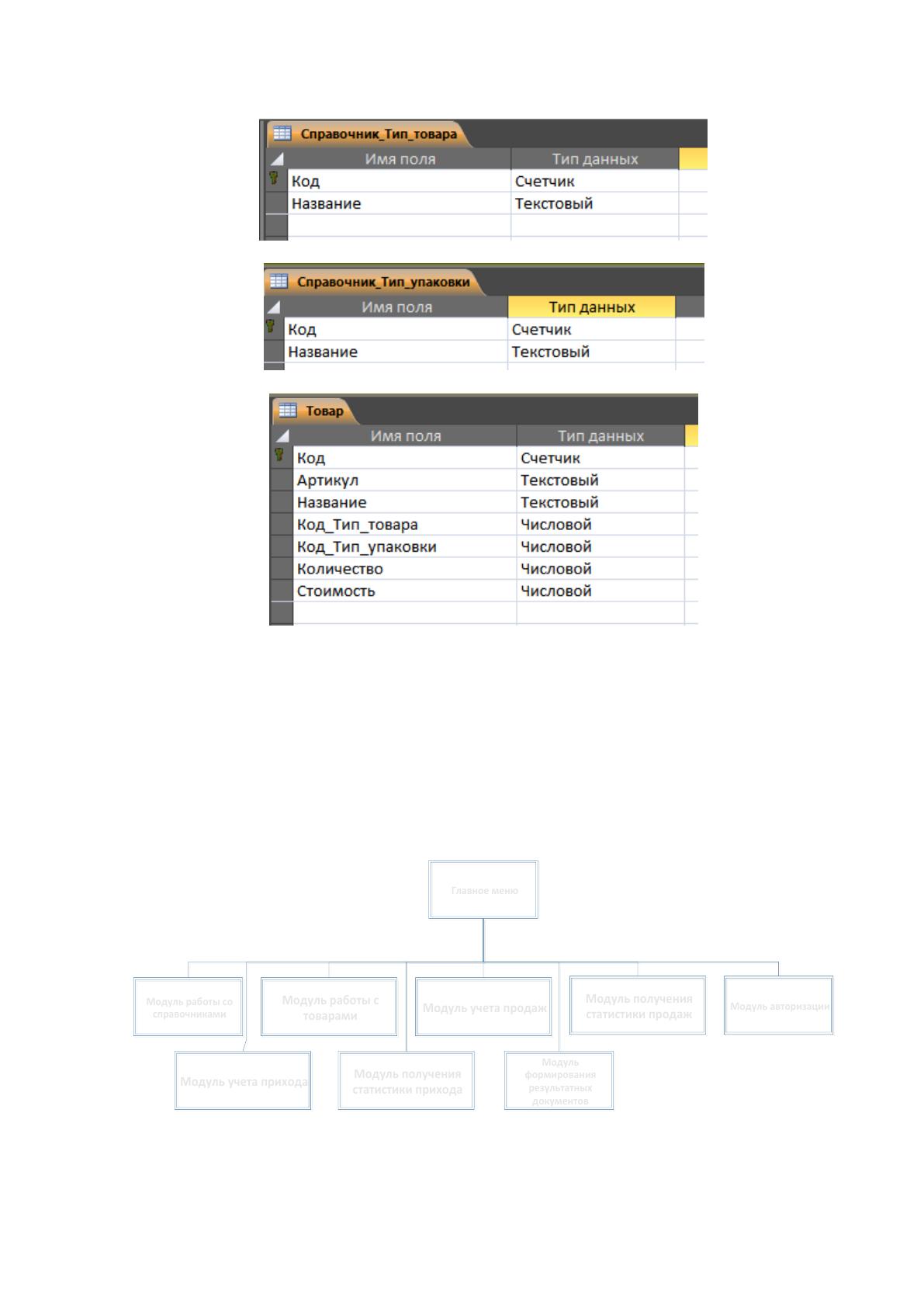

Рисунок 2.15 Структура таблицы Тип товара
Рисунок 2.16 Структура таблицы Тип упаковки
Рисунок 2.17 Структура таблицы Товар
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)
На рисунке 2.18 представлено дерево программных модулей, отражающее
структурную схему пакета. ИС включает в себя модули, описание которых
приведено ниже в таблице 2.12.
Главное меню
Главное меню
Модуль работы со
справочниками
Модуль работы со
справочниками
Модуль
формирования
результатных
документов
Модуль
формирования
результатных
документов
Модуль работы с
товарами
Модуль работы с
товарами
Модуль учета продаж
Модуль учета продаж
Модуль получения
статистики прихода
Модуль получения
статистики прихода
Модуль получения
статистики продаж
Модуль получения
статистики продаж
Модуль авторизации
Модуль авторизации
Модуль учета прихода
Модуль учета прихода
Рисунок 2.18 Дерево программных модулей
91
Таблица 2.12
Идентификаторы программных модулей
Название программного модуля
Идентификатор
Главная форма
main
Вход в систему
login
БД
db
Справочник «Контрагенты»
fmInfoClient
Справочник «Товары»
fmInfoItems
Справочник «Наши реквизиты»
fmDetails
Справочники «Группы товара»
info
Справочник «Договора»
fmInfoContract
Меню «Товар - Склад»
fmStore
Меню «Товар – Статистика прохода»
fmStatBuy
Меню «Товар – Статистика продаж»
fmStatSell
Меню «Операции – Приход товара»
fmBuy
Меню «Операции – Продажа товара»
fmSell
2.3.4 Описание программных модулей
Схема описания работы программного модуля представляет собой блок-
схему и состоит из:
символов данных, указывающих на наличие данных (символы
данных могут также указывать вид носителя данных);
символов процесса, указывающих операции, которые следует
выполнить над данными, а также определяющих логический путь, которого
следует придерживаться;
линейных символов, указывающих потоки данных между
процессами;
специальных символов, используемых для облегчения
написания и чтения блок-схемы.

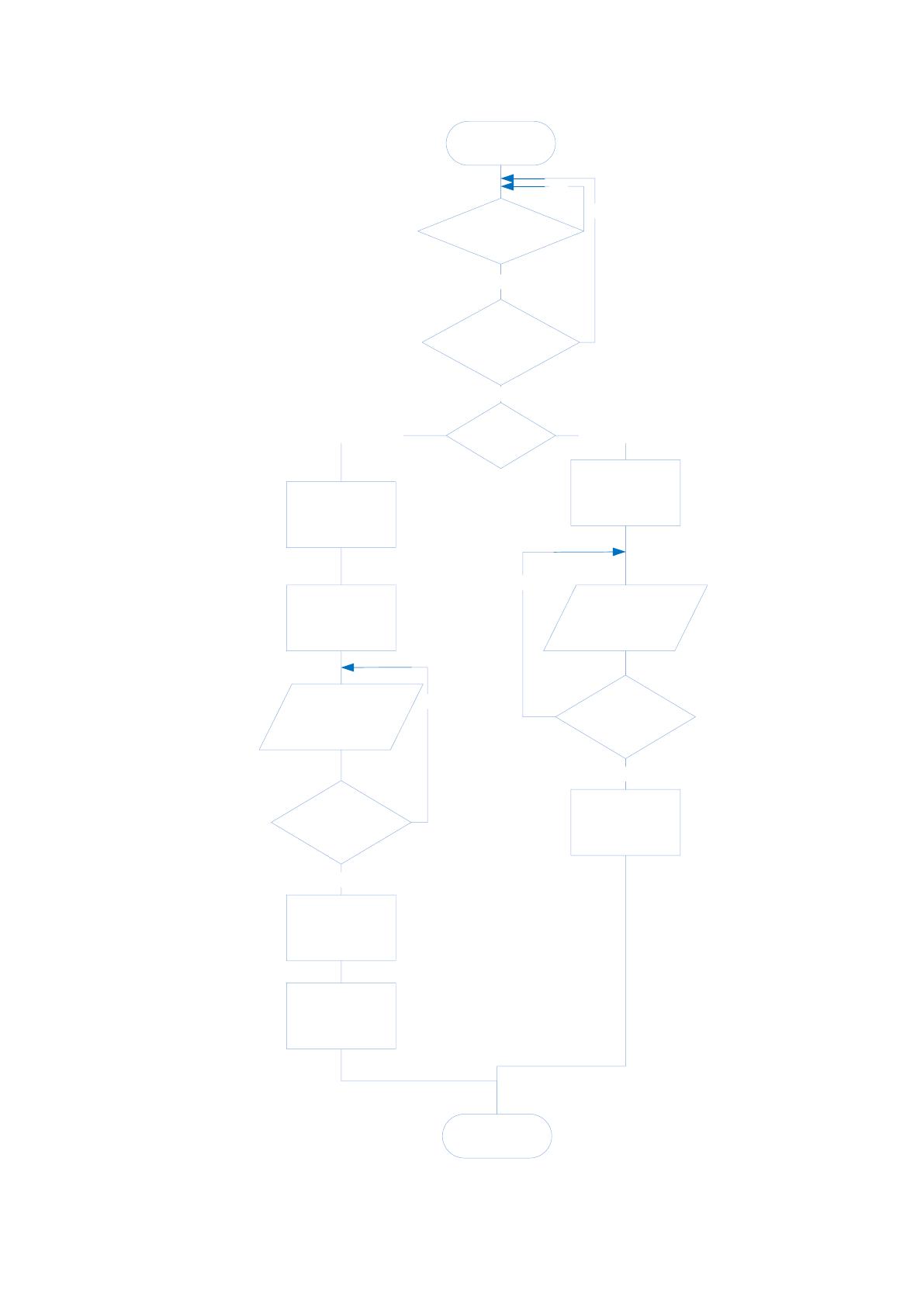

Схема модуля учета продукции и оформления накладной приведена на рис.
2.19.
92
Начало
Выбор билета
event
ue_card_changed
( )
event ue_cadres (
)
Регистрация Продажа
Заполнение
регистрационн
ых полей
Uci_edit.verify ()
Uci_edit.save()
Да
Нет
Gf_send_msg ()
Ввод данных
по продаже
Uci_edit.verify
Нет
Uci_edit.save()
Да
Function
of_select_office
Нет
Да
Конец
Of_select_group
Op_user_right
Function gf_userfight
Да
Нет
Рисунок 2.19 Схема программного модуля
93
Листинг программных модулей приведен в Приложении.
2.4 Контрольный пример реализации проекта и его описание
Рассмотрим интерфейс разработанной системы, а также основные
моменты работы пользователя с ней.
При запуске программы, пользователю предлагается авторизоваться
(ввести пароль и имя пользователя, Рисунок 2.20).

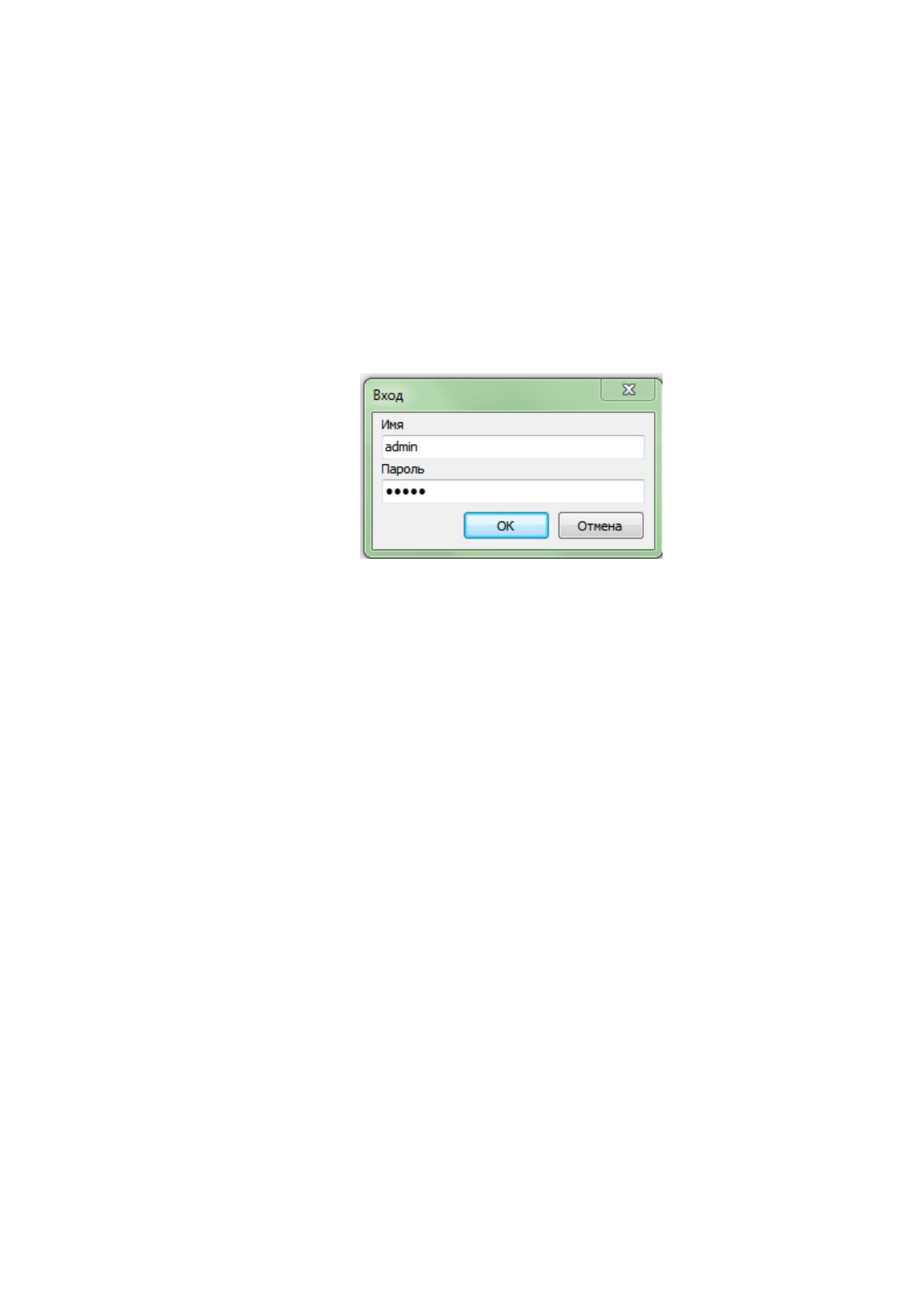

Рисунок 2.20 Авторизация при входе в программу
В случае правильного ввода данных и нажатия кнопки «ОК»,
произойдет переход к основному меню программы. Основой программы
является системное меню (Рисунок 2.21), которое предоставляет
пользователю доступ ко всем возможностям ИС.
Основные пункты меню следующие:
– Товар;
– Прайс-лист;
– Продажа;
– Статистика;
– справочники – доступ к просмотру и редактированию
справочной информации.
94

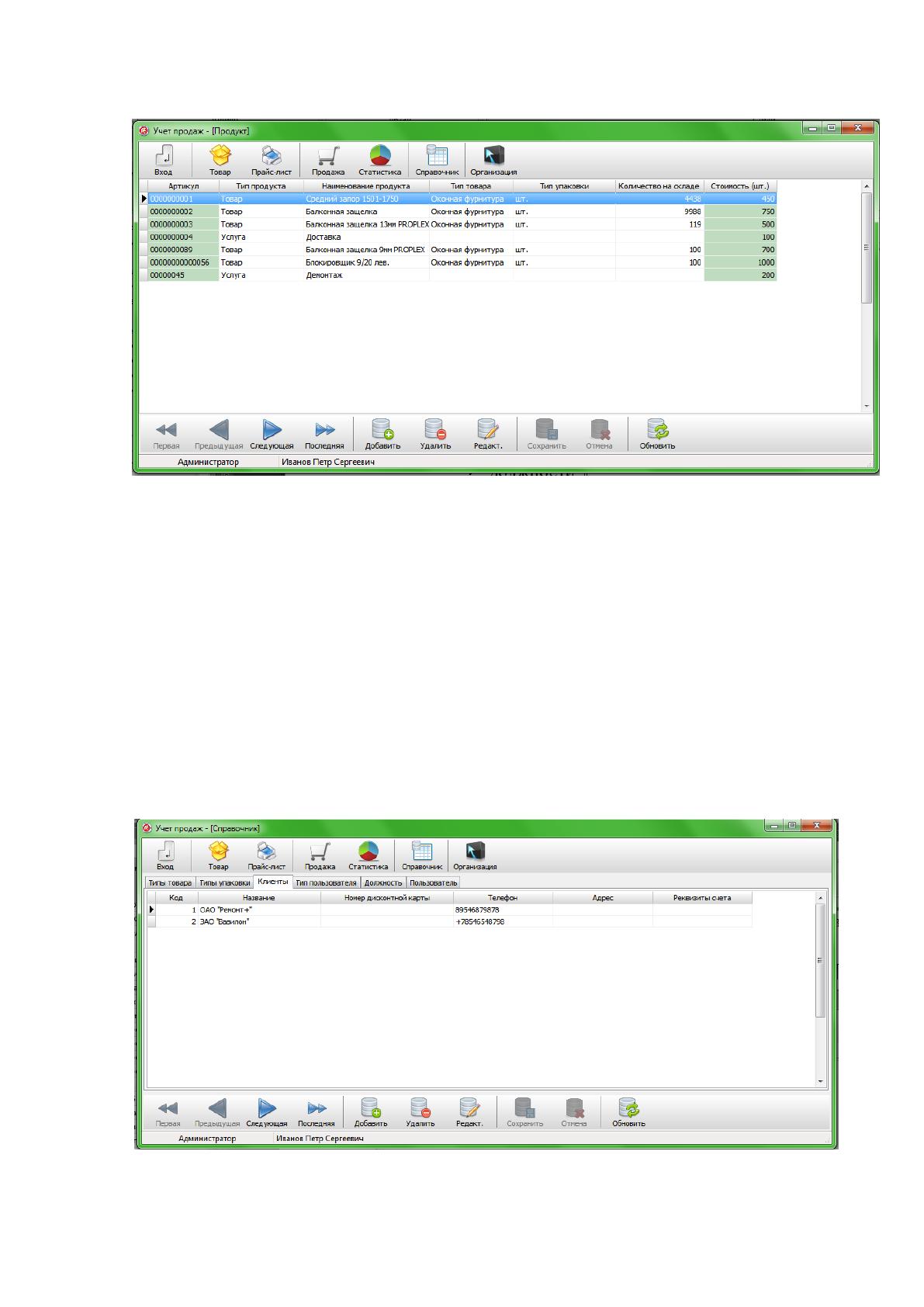

Рисунок 2.21 Главное меню программы
Рассмотрим работу пользователя с меню «Справочники». Данный
пункт меню открывает доступ к вкладкам:
– клиенты (рисунок 2.22);
– товар (рисунок 2.23);
– типы пользователей (рисунок 2.24);
– типы упаковки (рисунок 2.25);
– пользователи;
– должности.
Рисунок 2.22 Справочник «Клиенты»
95

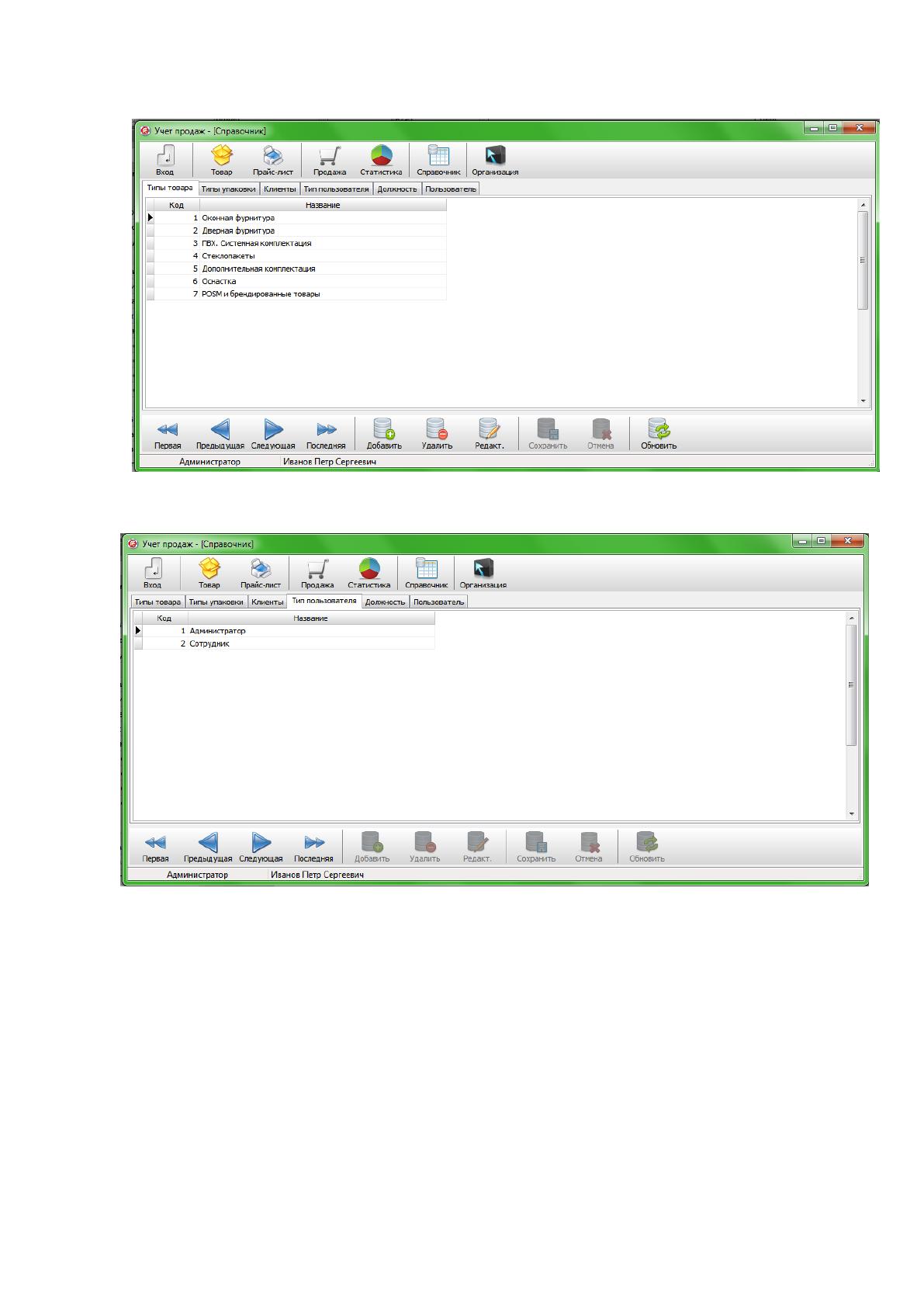

Рисунок 2.23 Справочник «Типы товаров»
Рисунок 2.22 Справочник «Типы пользователей»
96

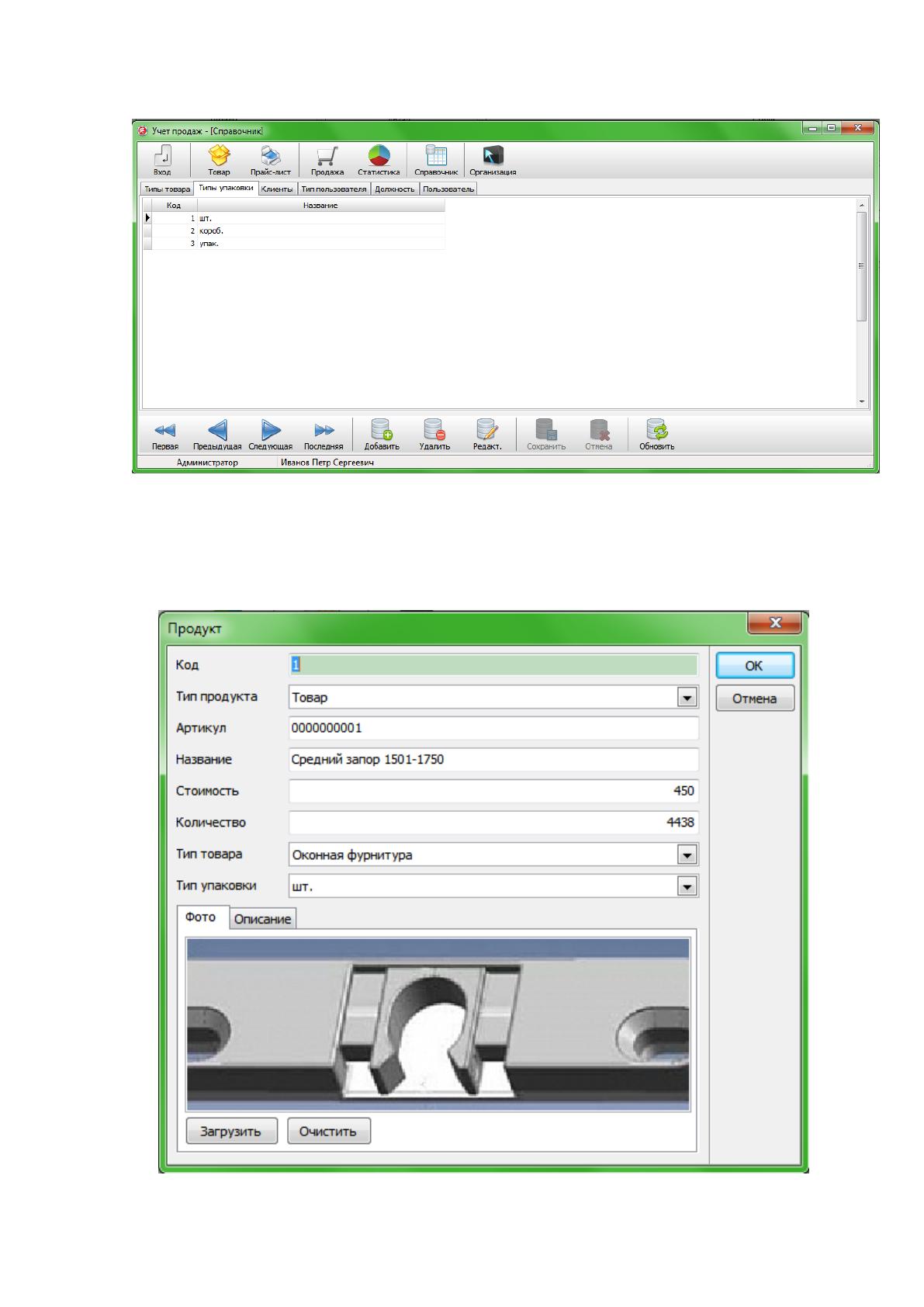

Рисунок 2.23 Справочник «Типы упаковки»
Рассмотрим работу с меню «Товары». Для добавления товара нужно
нажать соответствующую кнопку (Рисунок 2.26).
Рисунок 2.24Добавление товара
