2.3.2. Характеристика базы данных
Проектируемая ИС будет хранить и обрабатывать данные в реляционной
базе данных, которая представляет собой совокупность двумерных таблиц [16].
База данных будет включать следующие таблицы:
1. Сотрудник.
2. Отдел.
3. Должность.
4. График работы.
5. Табель.
6. Смена.
7. Рабочее время.
8. Роль пользователя.
9. Пользователь.
10. Право.
Разработка базы данных осуществляется на основании информационной
модели предметной области. В результате построения информационной модели
были выделены таблицы, в которых будет храниться и обрабатываться информация
базы данных. Поскольку база данных будет реляционной, необходимо описать
связи между таблицами. Для этого применяется модель «сущность-связь» - ER-

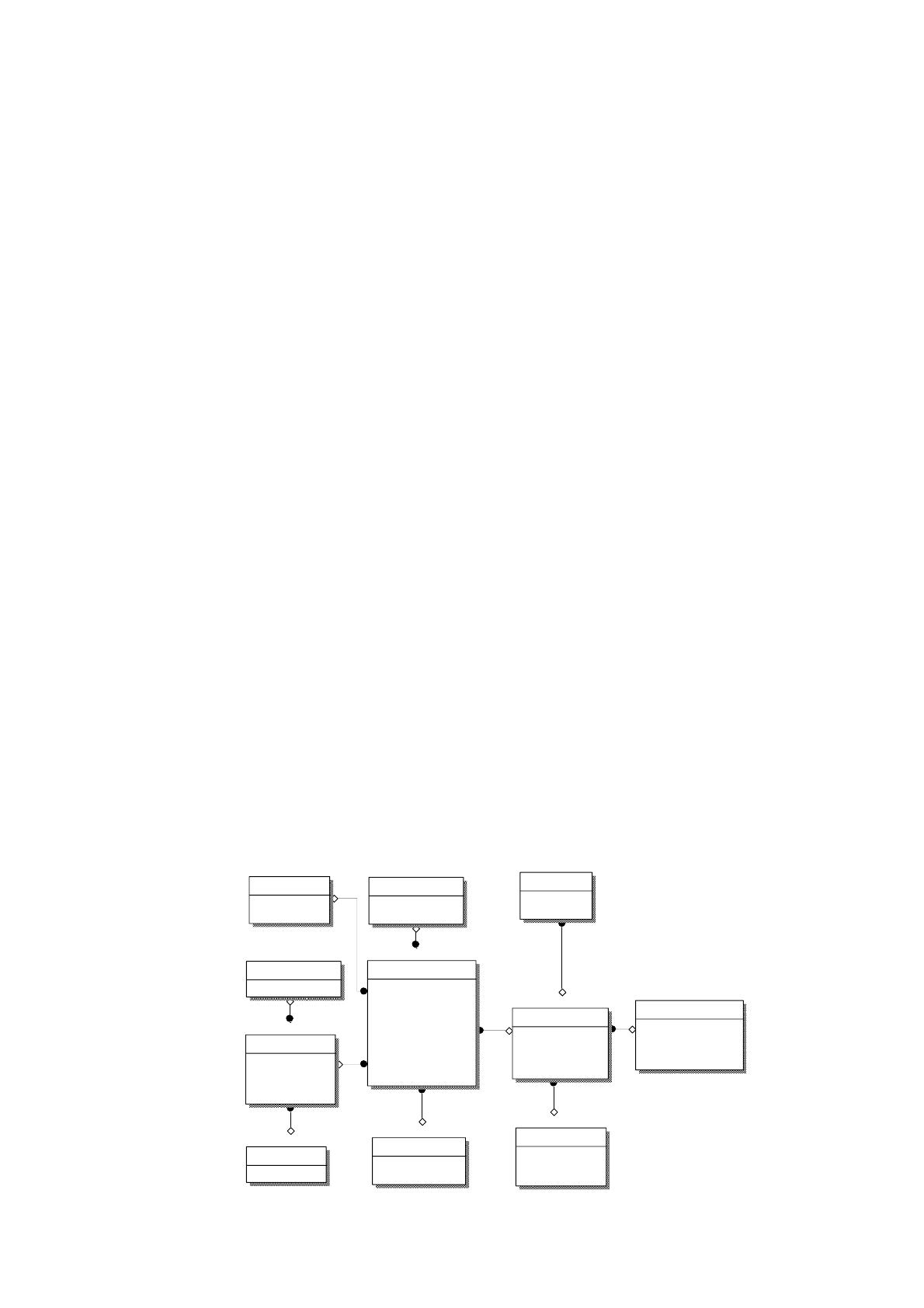

модель базы данных. ER-модель базы данных, построенная в редакторе
ErwinDataModeler представлена на рисунке 24.
Рисунок 24. ER-модель базы данных
Сотру дник
ID_Сотрудника
Фамилия
Имя
Отчество
Табельный номер
ID-должности (FK)
ID_отдела (FK)
ID_графика (FK)
ID_польз ователя (FK)
ID_смены (FK)
Должность
ID-должности
Код
Наименов ание
Отдел
ID_отдела
Код
Наименов ание
График работы
ID_графика
Код
Наименов ание
Польз ователь
ID_польз ователя
Логин
Пароль
ID_права (FK)
ID_роли (FK)
Право досту па
ID_права
Наименов ание
Роль пользователя
ID_роли
Наименов ание
Рабочее время
ID_времени
Процесс
Время начала
Время окончания
Смена
ID_смены
Дата
Рабочие часы
ID_времени (FK)
ID_доку мента (FK)
Табель
ID_табеля
Дата
ID_смены (FK)
Документ-основание
ID_доку мента
Дата
Вид документа
Номер
Описание
67
Характеристика таблиц базы данных представлена в таблице 11.
Таблица 11
Характеристика базы данных
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Справочник «Сотрудник»
ID_сотрудника
ID_empl
Счетчик
5
Ключевое
поле
Фамилия
Lname_empl
Текст
15
Имя
Fname_empl
Текст
15
Отчество
Mname_empl
Текст
15
Табельный номер
TabN_empl
Число
3
Справочник«Должность»
ID_должности
ID_dolzhn
Счетчик
5
Ключевое
поле
Код
CodeDolzhn
Число
3
Наименование
NaimDolzhn
Текст
30
Справочник «Отдел»
ID_отдела
ID_otd
Счетчик
5
Ключевое
поле
Код
CodeOtd
Число
3
Наименование
NameOtd
Текст
30
Справочник «График работы»
ID_графика работы
ID_graph
Счетчик
5
Ключевое
поле
Код
CodeGraph
Число
3
Наименование
NameGraph
Текст
15
Таблица«Табель»
ID_табеля
ID_tab
Счетчик
5
Ключевое
поле
Дата
DateTab
Дата/Время
8
Таблица «Смена»
ID_смены
ID_smen
Счетчик
5
Ключевое
поле
Дата
DateSmen
Дата/Время
8
Рабочие часы
RabhSmen
Число
2
Таблица «Рабочее время»
ID_времени
ID_time
Счетчик
5
Ключевое
поле
Процесс
ProcTime
Текст
200
Время начала
NTime
Дата/Время
8
Время окончания
OTime
Дата/Время
8
Таблица «Роль пользователя»
ID_роли
ID_role
Счетчик
5
Ключевое
поле
Наименование
NameRole
Текст
20
Таблица «Пользователь»
ID_пользователя
ID_user
Счетчик
5
Ключевое
поле
Логин
Login_user
Текст
20
Пароль
Password_user
Текст
20
68
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Таблица «Право доступа»
ID_права
ID_rule
Счетчик
5
Ключевое
поле
Наименование
Name_rule
Текст
20
2.3.3. Структурная схема пакета (дерево вызова программных модулей)
Структурная схема пакета содержит модули следующих видов[10]:
1. Модули, выполняющие служебные функции.
2. Управляющие модули, осуществляющие загрузку меню и передачу
управления другому модулю.
3. Модули, связанные с хранением, обработкой и выдачей информации.
Описание функций модулей позволяет структурировать файлы
информационной системы, обеспечить надежность системы и удобство при
сопровождении системы. Описание функций модулей представлено в таблице 12.
Таблица 12
Описание функций модулей
№
п/п
Наименование
модуля
Функции модуля
1
Глобальный
модуль
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются при запуске
приложения
2
Модуль
справочника
«Сотрудник»
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются ведении
справочников
3
Модуль
справочника
«Должность»
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются ведении
справочников
4
Модeль
справочника
«Отдел»
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются ведении
справочников
5
Модeль
справочника
«График работы»
Содержит глобальные процедуры и
функции,которые выполняются ведении
справочников
6
Модуль
авторизации
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются при авторизации
пользователя
69
№
п/п
Наименование
модуля
Функции модуля
6
Модуль
авторизации
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются при авторизации
пользователя
7
Модуль создания
документа
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются при создании
документа
8
Модуль
редактирования
данных
Содержит глобальные процедуры и функции,
которые выполняются при редактировании данных
9
Модуль
формирования
отчета
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые выполняются при формировании
отчета
10
Модуль настроек
Содержит предопределенные процедуры и элементы
формы
Дерево вызова программных модулей представлено на рисунке 25.
Главный модуль
Модуль справочника «Сотрудник»
Модуль редактирования данных
Модуль справочника «Отдел»
Модуль создания документа
Модуль формирования отчета
Модуль справочника «Должность»
Модуль справочника «График работы»
Модуль авторизации
Модуль настроек
Рисунок 25. Дерево вызова программных модулей
70
2.3.4. Описание программных модулей
В разрабатываемой информационной системе, автоматизирующей процесс
учета рабочего времени, будут доступны несколько ролей пользователей, которые

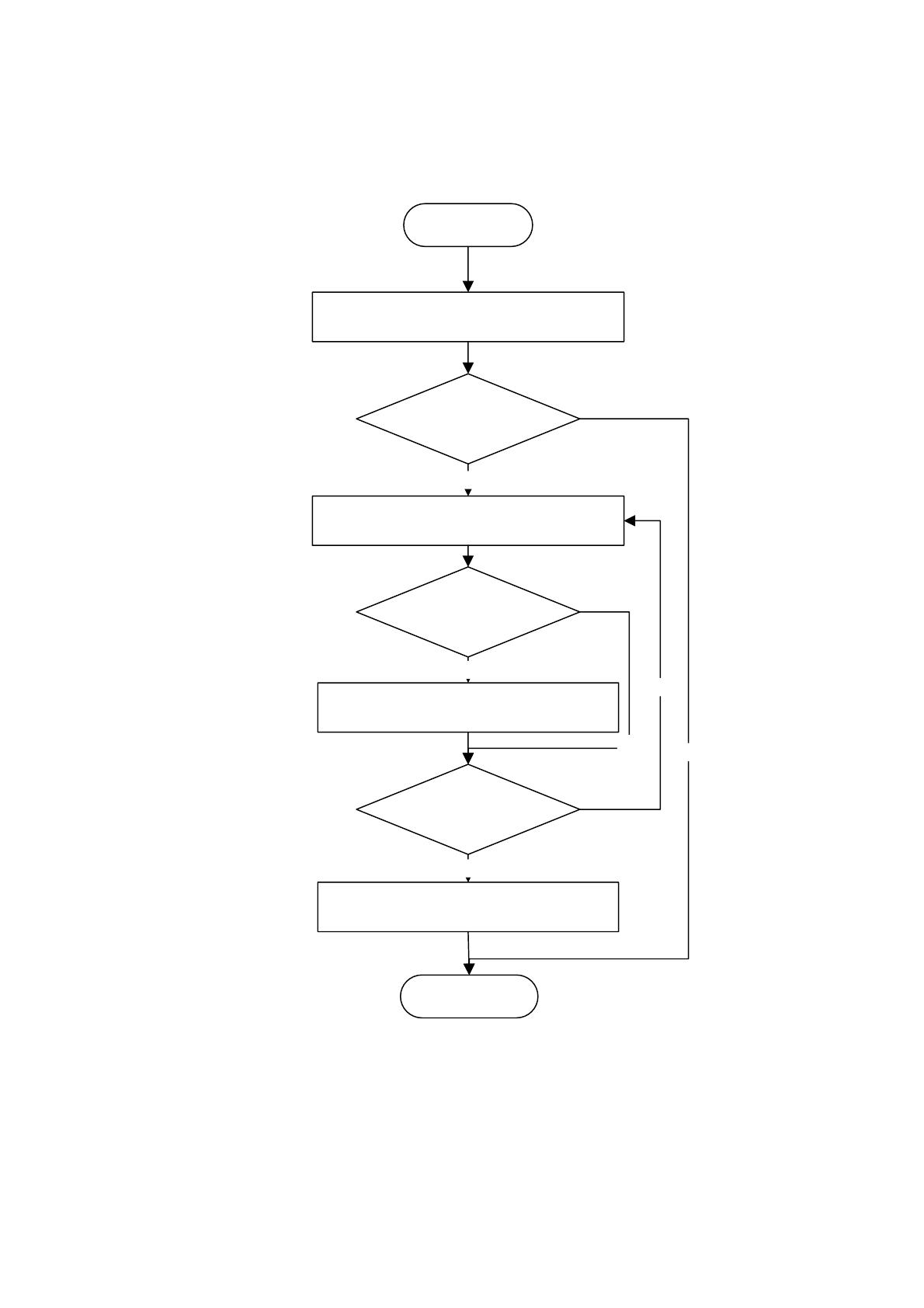

определяются в процессе авторизации. Алгоритм авторизации представлен на
рисунке 26.
Начало
Счетчик количества
введенных неверно
паролей i:=0 to 3
Открытие файла main
i>3
Запуск библиотек
Загрузка форм
Ввод учетных данных
Открытие формы авторизации
Данные верны
«Введены неверные
данные!»
i:=i+1
Нет
Загрузка главного окна
Да
Загрузка элементов
главного меню
Конец
Нет
Да
Рисунок 26. Алгоритм авторизации
71
Для того чтобы пользователи могли работать в системе, необходимо
заполнить справочники. За заполнение справочников отвечает администратор
системы. Алгоритм заполнения справочников представлен на рисунке 27.

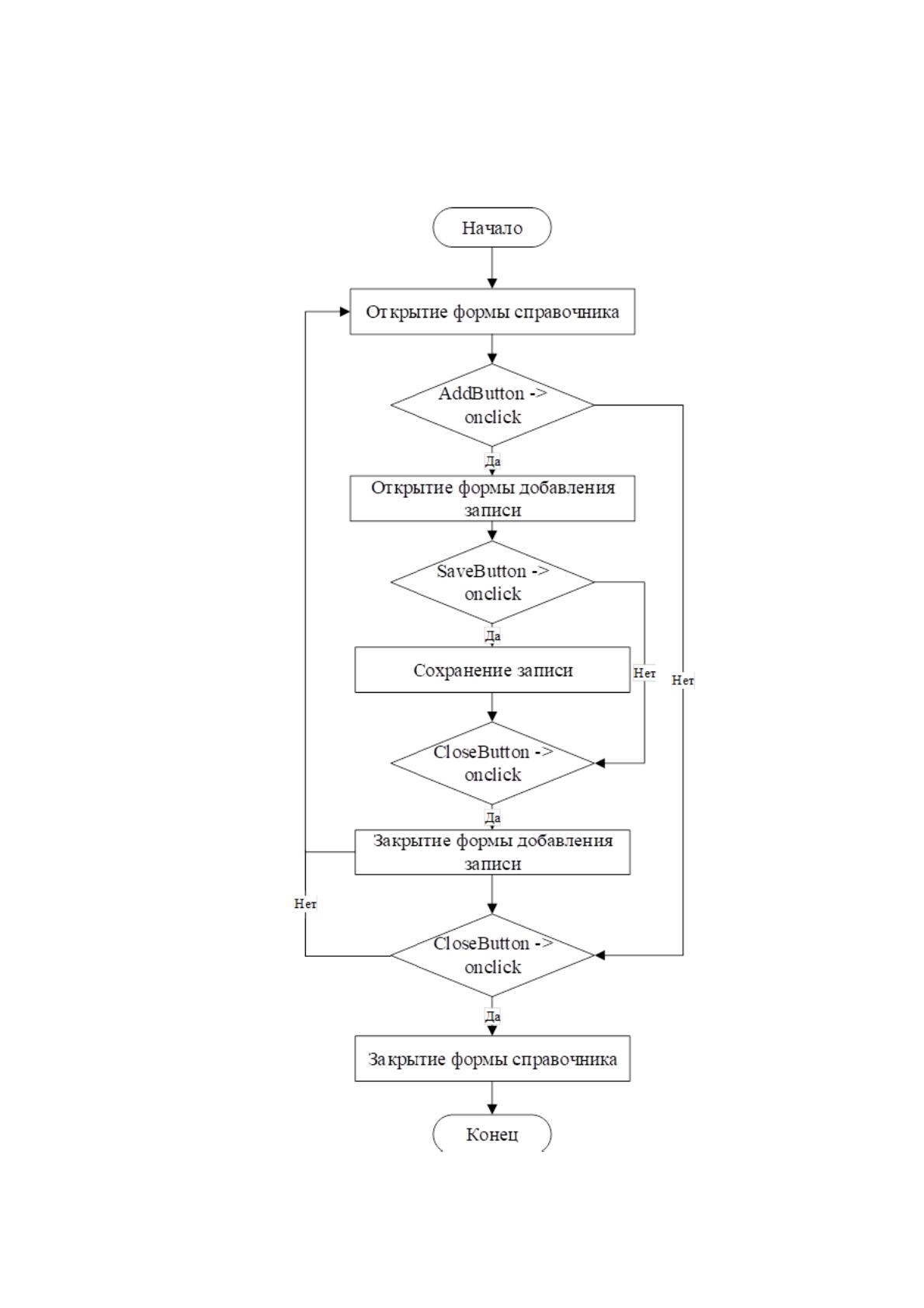

Рисунок 27. Алгоритм работы модулей справочников
72
Пользователи системы, обладающие соответствующими правами
(специалист отдела управления персоналом, администратор), могут создавать
документы. Алгоритм создания документа представлен на рисунке 28.
Начало
Открытие формы документа
AddButton ->
onclick
Заполнение формы документа
Да
SaveButton ->
onclick
Сохранение документа
Да
CloseButton ->
onclick
Закрытие формы документа
Да
Нет
Нет
Конец
Нет
Рисунок 28. Алгоритм создания документа
В результате работы с системой будет формироваться отчет по учету
рабочего времени сотрудников. Алгоритм формирования отчета представлен на
рисунке 29.
73
Начало
Ввод даты начала формирования отчета;
Ввод даты окончания формирования отчета
ExecButton ->
onclick
Выборка данных из таблиц «Табель»,
«Сотрудник», «Отдел», «Смена»
Да
Загрузка элементов отчетной формы
Нет
Конец
Группировка данных
Вычисление итоговых сумм
отработанных часов
Рисунок 29. Алгоритм формирования отчета
На основании разработанных алгоритмов был разработан программный код
информационной системы, написанный на языке программирования высокого
уровня c#. Программный код разработанной системы представлен в Приложении 2.
74
2.4. Контрольный пример реализации проекта и его описание
Для разработки контрольного примера реализации проекта и его описания
необходимо:
1. Описать тестовые данные, которые необходимы для проверки
работоспособности основных функций проекта.
2. Описать процесс обработки тестовых данных.
3. Описать результаты обработки тестовых данных.
Реализация контрольного примера состоит из следующих этапов:
1. Ввод тестовых данных в справочники.
2. Результат формирования отчета.
К тестовым данным, которые необходимы для проверки работоспособности
системы относятся:
1. Данные справочников.
2. Оперативные данные о рабочем времени.
Доступ к системе предоставляется только авторизованным пользователям.

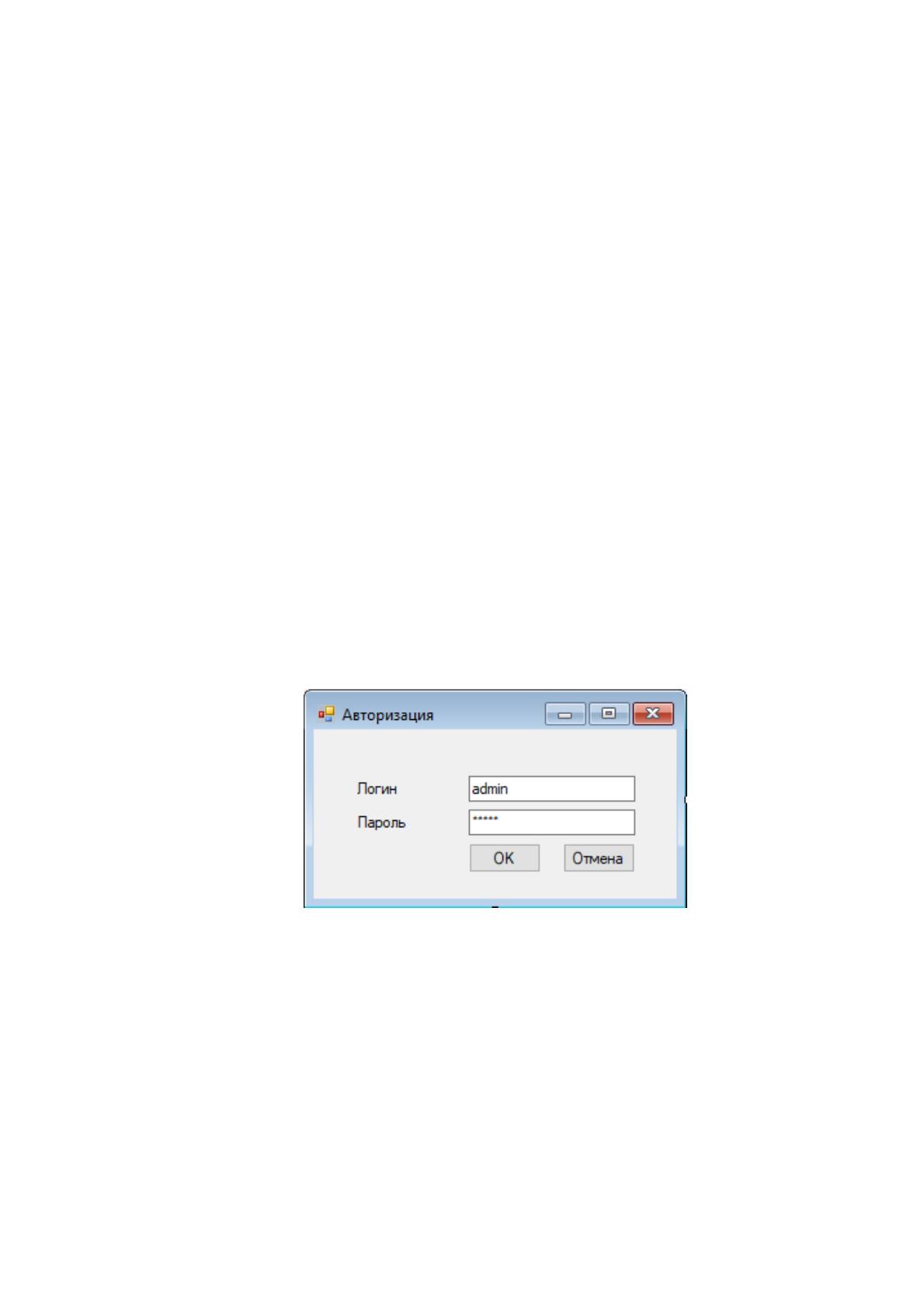

Авторизация пользователя представлена на рисунке 30.
Рисунок 30. Авторизация пользователя
После авторизации пользователя загружается главная форма приложения,
представленная на рисунке 31.
75
Рисунок 31. Главная форма приложения

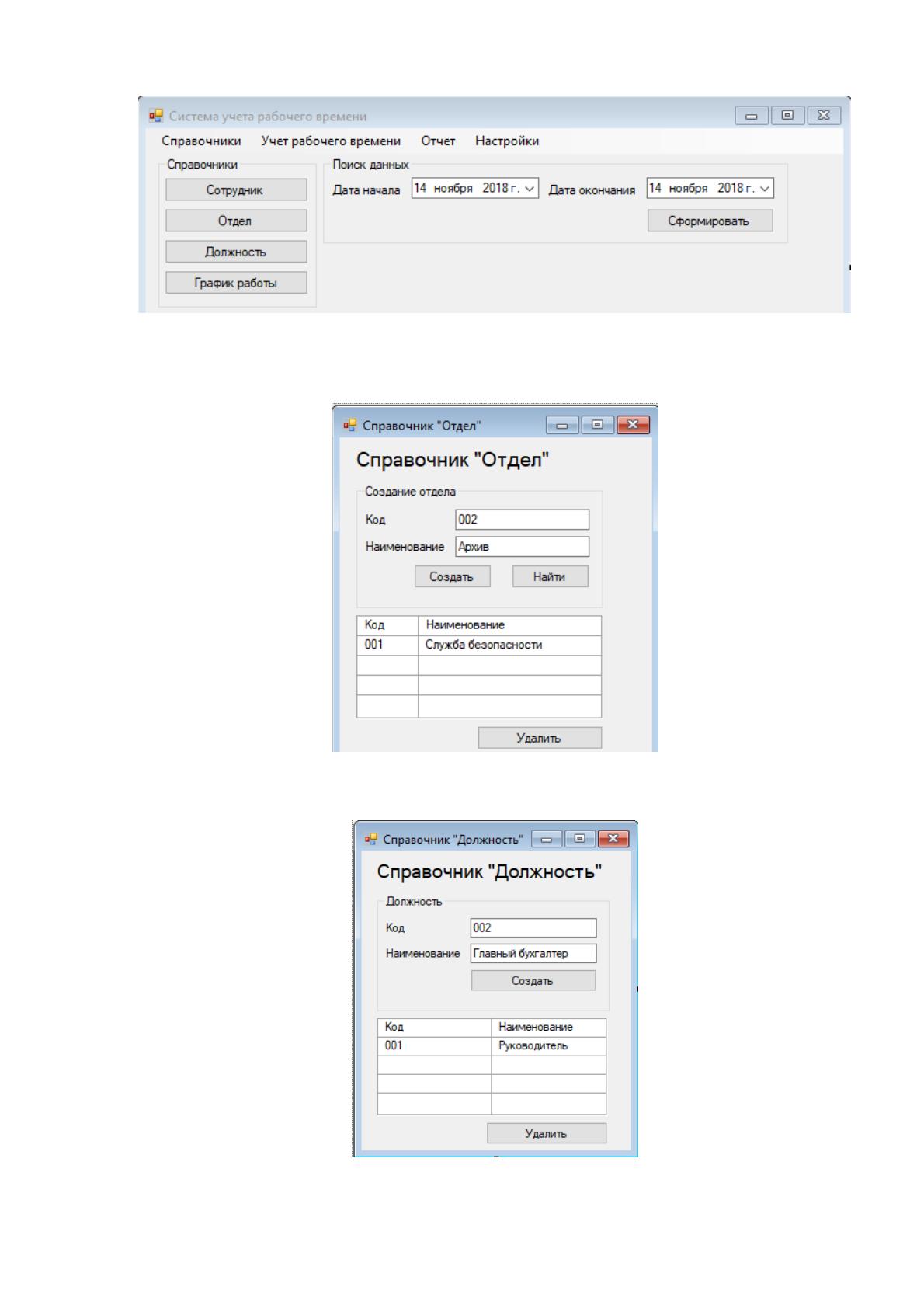

Рассмотрим процесс ввода данных в справочники системы. На рисунке 32
представлен ввод данных в справочник «Отдел».
Рисунок 32. Ввод данных в справочник «Отдел»
На рисунке 33 представлен ввод данных в справочник «Должность».
Рисунок 33. Ввод данных в справочник «Должность»
На рисунке 34 представлен ввод данных в справочник «Сотрудник».
