Таблица 2.1
Структура справочника «Должности»
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
1
Id
Ключевое поле
Счетчик
4
2
Наименование
Наименование
должности
Текстовый
50
Описание структуры справочника «Коэффициенты» (Спр.
«Коэффициенты» в информационной модели на рисунке 2.1) представлено в
таблице 2.2.
Таблица 2.2
Структура справочника «Коэффициенты»
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
1
Id
Ключевое поле
Счетчик
4
2
Наименование
Наименование
коэффициента
Текстовый
50
3
Значение
Значение
коэффициента
Числовой
4
Описание структуры справочника «Операции» (Спр. «Операции» в
информационной модели на рисунке 2.1) представлено в таблице 2.3.
Таблица 2.3
Структура справочника «Операции»
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
1
Id
Ключевое поле
Счетчик
4
61
Продолжение таблицы 2.3
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
2
Наименование
Наименование
операции
Текстовый
50
3
Оплата
Стоимость
операции
Числовой
4
Описание структуры справочника «Отделы» (Спр. «Отделы» в
информационной модели на рисунке 2.1) представлено в таблице 2.4.
Таблица 2.4
Структура справочника «Отделы»
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
1
Id
Ключевое поле
Счетчик
4
2
Наименование
Наименование
отдела
Текстовый
50
Описание структуры справочника «Работники» (Спр. «Работники» в
информационной модели на рисунке 2.1) представлено в таблице 2.5.
Таблица 2.5
Структура справочника «Работники»
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
1
Id
Ключевое поле
Счетчик
4
2
ФИО
Фамилия, имя,
отчество
сотрудника
Текстовый
50
3
Код_отдела
Id из справочника
«Отделы»
Числовой
4
62
Продолжение таблицы 2.5
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
4
Код_должности
Id из справочника
«Должности»
Числовой
4
5
Средний_заработок
Средний
заработок
сотрудника
Числовой
4
Описание структуры таблицы «Табель учета работ» (Т. «Табель» в
информационной модели на рисунке 2.1) представлено в таблице 2.6.
Таблица 2.6
Структура таблицы «Табель учета работ»
№ поля
Название поля
Краткое описание
Тип
Размер,
байт
1
Id
Ключевое поле
Счетчик
4
2
Код_работника
Id из справочника
«Работники»
Числовой
50
3
Код_операции
Id из справочника
«Операции»
Числовой
4
4
Количество часов
Отработанное
время
Числовой
4
5
Дата
Дата выполнения
операции
Дата/время
8
В поставленной задаче используется отношения сущностей, которые
описаны ER-моделью (рис. 2.3).
63

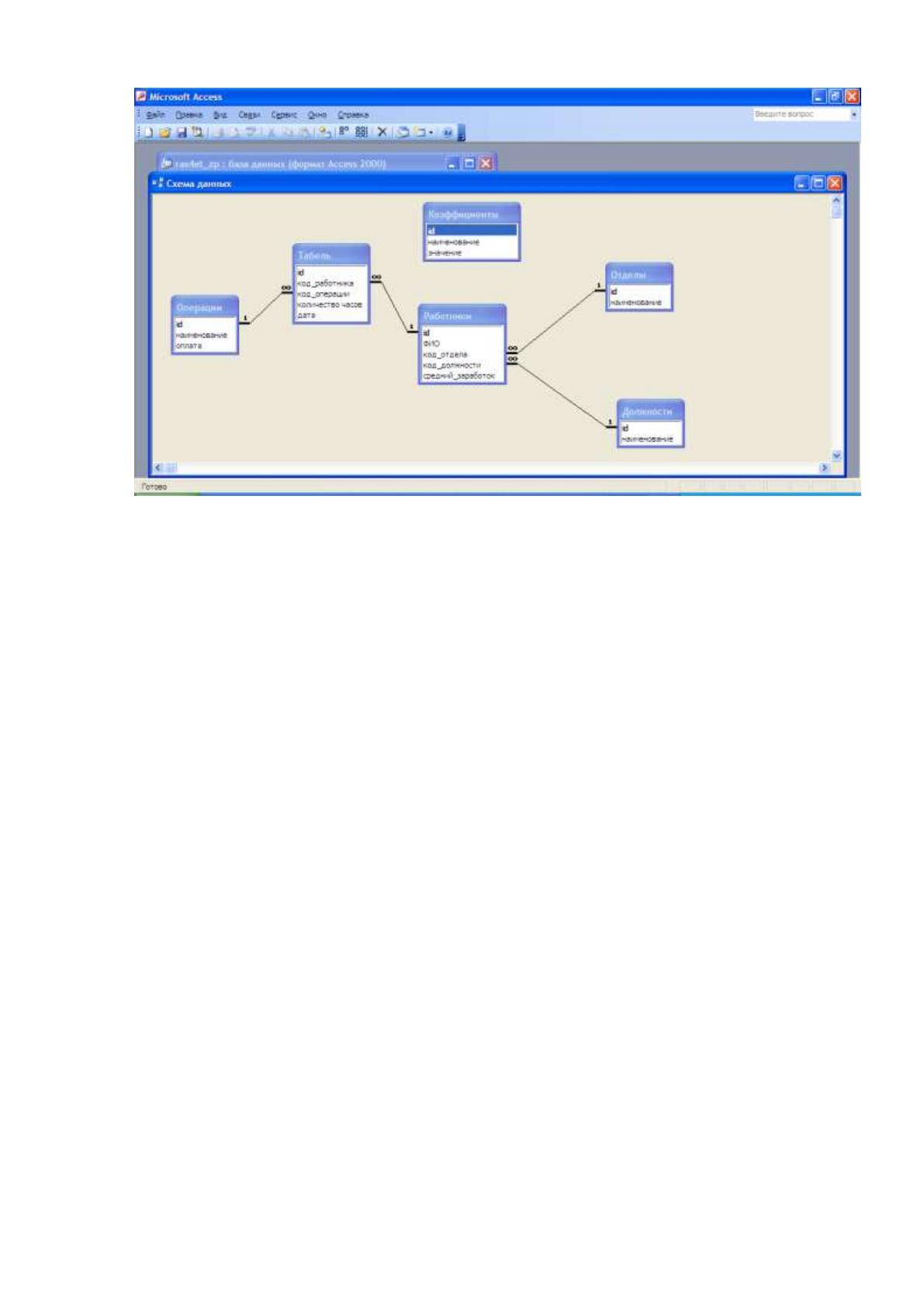

Рис. 2.3 ER-модель базы данных
2.3.3 Структурная схема проекта
Логическая структура проекта приведена на рисунке 2.4 и фактически
отражает структуру главного меню информационной системы.
64
Главная форма
Главное меню
Справочники Табель учета работ Расчет заработной платы
Справочник Работники
Справочник Отделы
Справочник Операции
Справочник Должности
Справочник Коэффициенты

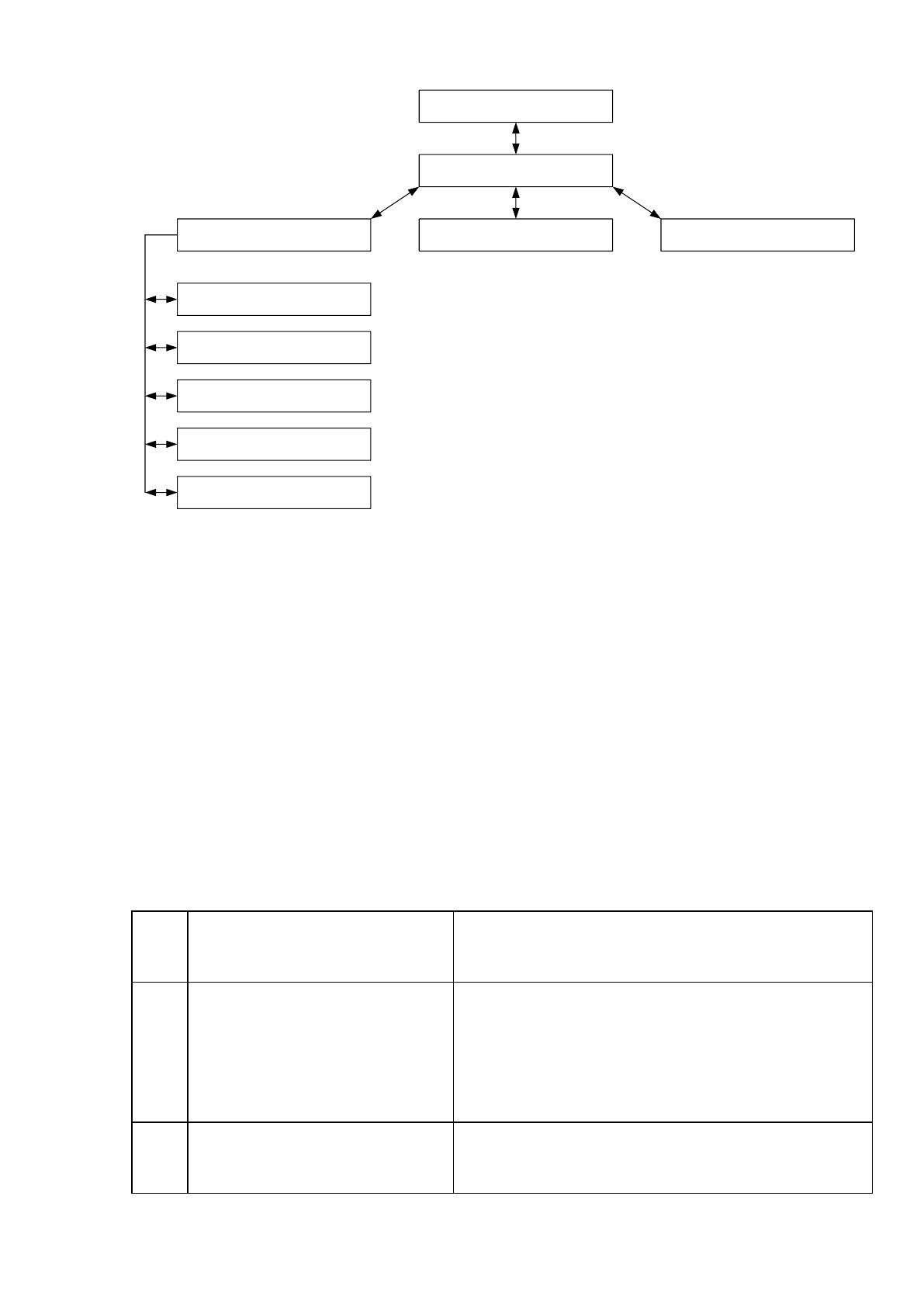

Рис. 2.4 Логическая структура проекта
Как видно из логической структуры, центральным элементом
автоматизированной информационной системы является главная форма,
содержащая главное меню, через которое вызывается подменю справочников, а
также формы заполнения табеля и расчета заработной платы.
Описание функций модулей, используемых при реализации
информационной системы, приведено в таблице 2.7.
Таблица 2.7
Описание функций модулей информационной системы
№
п/п
Наименование модуля
Функции модуля
1.
Глобальный модуль
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
функции, которые необходимо выполнить
при запуске системы «1С: Предприятие 8».
2.
Модуль справочника
«Работники»
Содержит предопределенные процедуры
формы списка и элемента справочника.
65
Продолжение таблицы 2.7
№
п/п
Наименование модуля
Функции модуля
3.
Модуль справочника
«Отделы»
Содержит предопределенные процедуры
формы списка и элемента справочника.
4.
Модуль справочника
«Операции»
Содержит предопределенные процедуры
формы списка и элемента справочника.
5.
Модуль справочника
«Должности»
Содержит предопределенные процедуры
формы списка и элемента справочника.
6.
Модуль справочника
«Коэффициенты»
Содержит предопределенные процедуры
формы списка и элемента справочника.
7.
Модуль таблицы
«Табель учета работ»
Содержит процедуры и функции, связанные с
хранением, обработкой и выдачей
информации.
8.
Модуль таблицы
«Расчет заработной платы»
Содержит процедуры и функции, связанные с
хранением, обработкой и выдачей
информации.
2.3.4 Описание программных модулей
Файловая структура проекта приведена на рисунке 2.5.
66
Файлы проекта
Главная форма
Файл базы данных
Project_uchet_zp.tds
Project_uchet_zp.bpr
Project_uchet_zp.cpp
Project_uchet_zp.exe
Project_uchet_zp.obj
Project_uchet_zp.res
Project_uchet_zp.str
Uchet_zp.cpp
Uchet_zp.ddp
Uchet_zp.dfm
Uchet_zp.h
Uchet_zp.obj
Uchet_zp.~cpp
Uchet_zp.~ddp
Uchet_zp.~dfm
Uchet_zp.~h
ras4et_zp.mdb
Обмен
данными
Обмен
данными
Файлы форм
Справочник Отделы
Otdely.cpp
Otdely.ddp
Otdely.dfm
Otdely.h
Otdely.obj
Otdely.~cpp
Otdely.~ddp
Otdely.~dfm
Otdely.~h
Справочник Операции
Operacii.cpp
Operacii.ddp
Operacii.dfm
Operacii.h
Operacii.obj
Operacii.~cpp
Operacii.~ddp
Operacii.~dfm
Operacii.~h
Справочник Работники
Rabotniki.cpp
Rabotniki.ddp
Rabotniki.dfm
Rabotniki.h
Rabotniki.obj
Rabotniki.~cpp
Rabotniki.~ddp
Rabotniki.~dfm
Rabotniki.~h
Справочник Должности
Dolzhnosti.cpp
Dolzhnosti.ddp
Dolzhnosti.dfm
Dolzhnosti.h
Dolzhnosti.obj
Dolzhnosti.~cpp
Dolzhnosti.~ddp
Dolzhnosti.~dfm
Dolzhnosti.~h
Табель учета работ
Tabel.cpp
Tabel.ddp
Tabel.dfm
Tabel.h
Tabel.obj
Tabel.~cpp
Tabel.~ddp
Tabel.~dfm
Tabel.~h
Расчет заработной платы
Raschet.cpp
Raschet.ddp
Raschet.dfm
Raschet.h
Raschet.obj
Raschet.~cpp
Raschet.~ddp
Raschet.~dfm
Raschetd.~h
Справочник Коэффициенты
Koef.cpp
Koef.ddp
Koef.dfm
Koef.h
Koef.obj
Koef.~cpp
Koef.~ddp
Koef.~dfm
Koef.~h
Обмен
данными

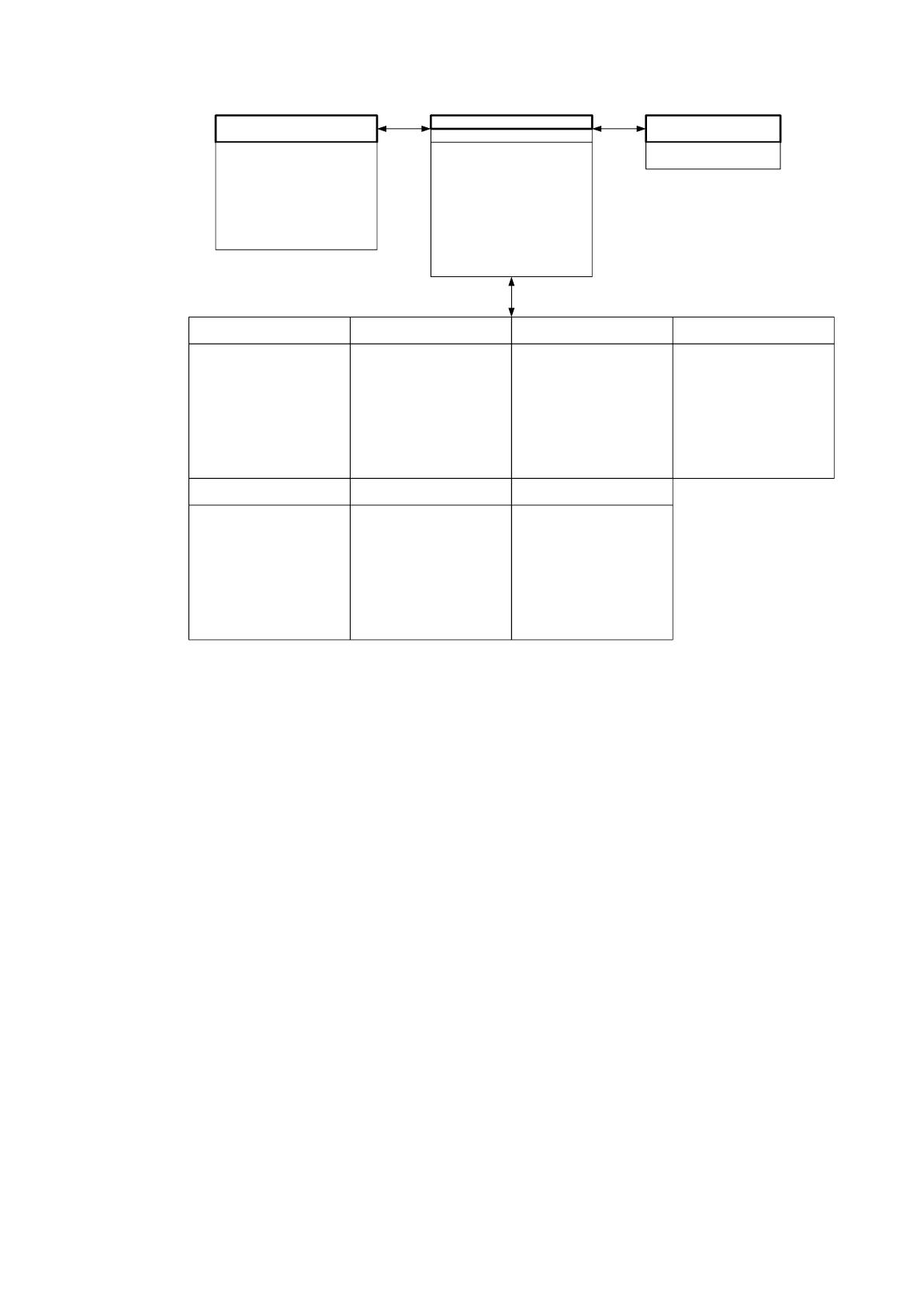

Рис. 2.5 Файловая структура проекта
Чтобы описать файловую структуру информационной системы,
целесообразно вкратце описать файловую структуру проекта C++ Builder.
Для каждого приложения C++ Builder создается один файл проекта, один
make-файл и один файл ресурсов. Файл проекта генерируется при выборе пункта
меню File / NewApplication. В нашем случае проект имеет имя Project_shans.cpp.
Если в процессе разработки приложения добавляются формы и модули, C++
Builder обновляет файл проекта.
Файл проекта имеет такую же структуру, как и файл модуля. Подобно
файлу модуля это файл исходного кода на языке C++, который компилируется с
другими файлами при создании исполняемого файла.
В файле проекта имеется определенный набор ключевых элементов:
1. Директива препроцессора #include<vcl\vcl.h> предназначена для
включения в текст проекта заголовочного файла, ссылающегося на описания
классов библиотеки компонентов.
67
2. Директива препроцессора #pragmahrdstop предназначена для
ограничения списка заголовочных файлов, доступных для предварительной
компиляции.
3. Директива USEFORM сообщает, какие модули и формы используются
в проекте.
4. Директива USERES компилятора присоединяет файлы ресурсов к
выполняемому файлу. При создании проекта автоматически создается файл
ресурсов с расширением *.RES для хранения курсоров, пиктограммы
приложения и др.
5. Application->Initialize(). Это утверждение критично только в случае,
если приложение является OLE automation-сервером. В остальных случаях оно
фактически ничего не делает.
6. Application->CreateForm(). Это утверждение создает форму
приложения. По умолчанию каждая форма в приложении имеет свое
утверждение CreateForm.
7. Application->Run(). Это утверждение запускает приложение (точнее
переводит его в состояние ожидания наступления одного из событий, на которое
оно должно реагировать).
8. Конструкция try...catch используется для корректного завершения
приложения в случае возникновения ошибки при инициализации, создании
форм, запуске приложения.
9. Модули являются основой создания библиотек и приложений в C++
Builder. Модуль содержит исходный текст на языке C++ и первоначально
представляет собой файл с расширением *.CPP. В дальнейшем каждый такой
файл компилируется в объектный файл с расширением *.OBJ. Объектные
файлы, в свою очередь, собираются компоновщиком в выполняемый файл с
расширением *.EXE.
В разработанной информационной системе каждая форма является
модулем.
При создании модуля используются следующие правила:
1. Имя должно быть уникальным. Два модуля с одним и тем же именем
не могут использоваться одновременно в одном и том же проекте.
68
2. Если модуль связан с формой, то имя исходного файла модуля и файла
формы (с расширением *.DFM) должны быть одинаковыми. При создании
обработчика событий в инспекторе объектов в тексте файла модуля
генерируется шаблон функции, в который разработчик должен вводить код,
выполняемый при наступлении обрабатываемого события.
3. Когда к проекту добавляется новая форма, создаются три отдельных
файла:
файл модуля (.CPP) – cодержит исходный код, связанный с формой;
h-файл(.H) – cодержит описание класса формы, то есть описания
содержащихся на форме компонентов и обработчиков событий;
файл формы (.DFM) – двоичный файл, содержащий сведения об
опубликованных (то есть доступных в инспекторе объектов) свойствах
компонентов, содержащихся в форме. Двоичный файл формы содержит
информацию, используемую для конструирования формы из компонентов,
расположенных на ней. При добавлении компонента к форме и заголовочный
файл, и двоичный файл формы модифицируются. При редактировании свойств
компонента в инспекторе объектов эти изменения сохраняются в двоичном
файле формы.
Файлы с расширениями ~CPP, ~DDP, ~DFM, ~H являются
скомпилированными файлами аналогичных расширений без значка ~ [7].
Таким образом, файлы модулей с исполняемым кодом имеют расширения
*.CPP, и их содержимое приводится в приложениях 1-8.
Как видно из файловой структуры информационной системы обмен
данными с базой данных происходит через главную форму, файлы всех
остальных форм вызываются также через главную форму.
69
2.4 Контрольный пример реализации программы и его описание
Главная форма приложения изображена на рисунке 2.6.

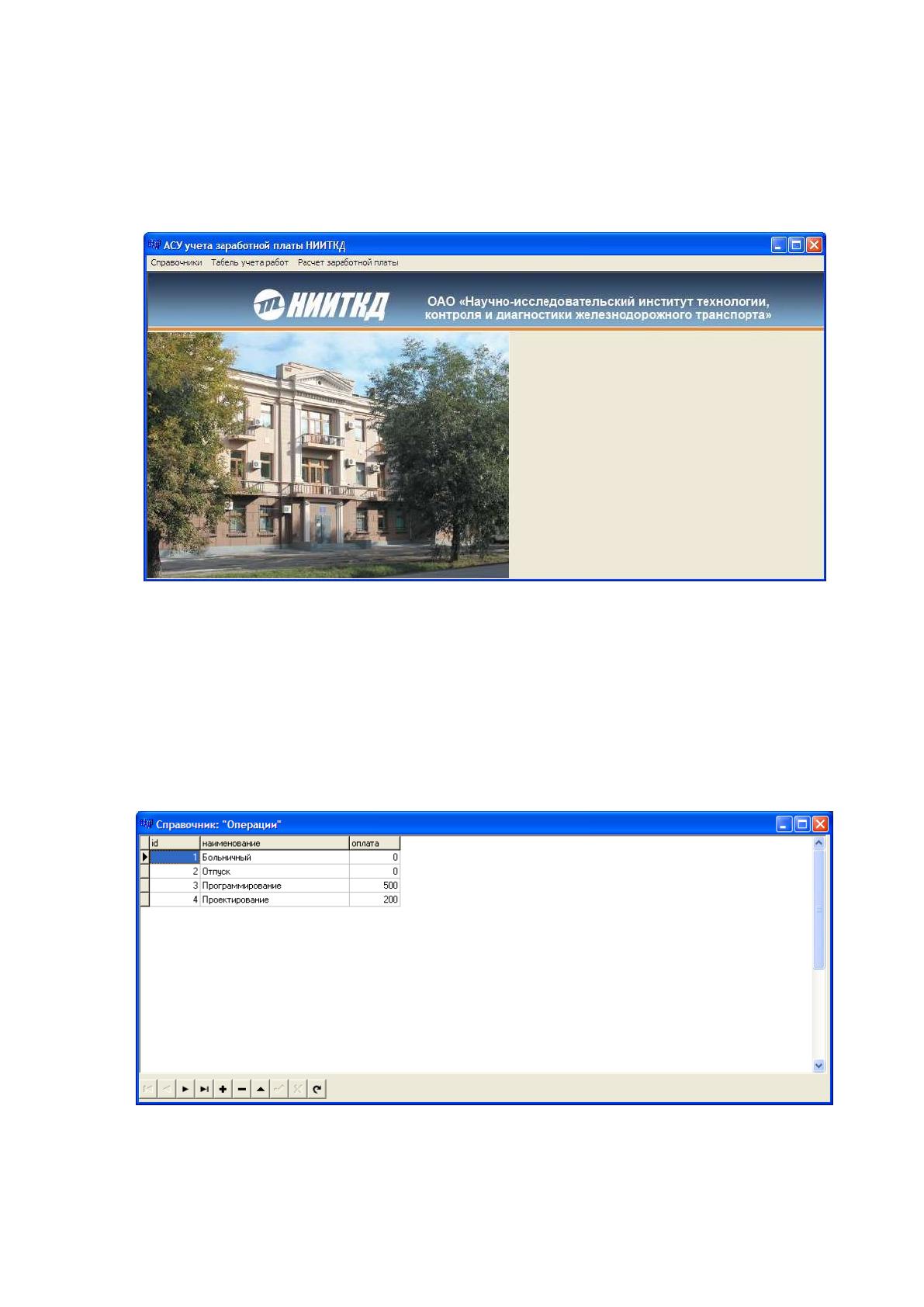

Рис. 2.6 Главная форма
Для начала проверим на корректность работу справочников. Для этого
откроем справочник «Операции» и добавим операцию «Лабораторное
исследование» с почасовой оплатой 250 рублей (рис. 2.7).
Рис. 2.7 Режим добавления операции
