86
Начало
Конец
Выбор
действия
Выбор документа
Редактирование
документа
Проведение
документа
Добавление
записи
Редактирование
записи
Проведение
документа
Поиск записи
Вывод на печать
Вывод на
экран
Работа с документами
Работа со справочником
Рабочий
стол

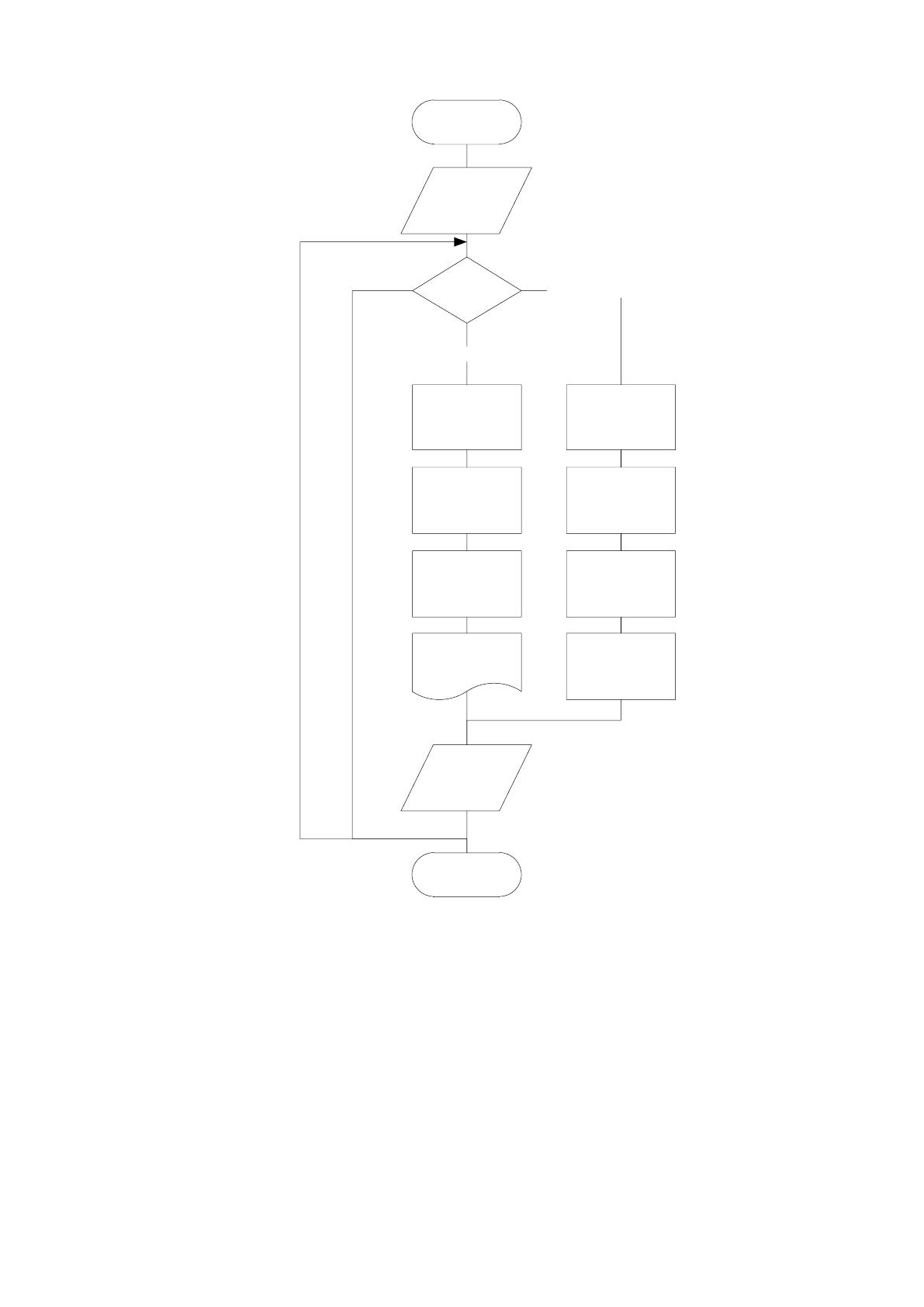

Рис. 2.9 Блок-схема модуля учета труда и заработной платы на частном
предприятии «Джамп плюс»
Данная блок - схема состоит из множества процедур. Первые четыре
процедуры выполняют работу со справочниками, далее можно выбрать
документ, заполнить его, провести в регистр и вывести на печать. Вывод
производится на экран.
Детализация предопределённой процедуры «Заказ товара» представлена
на рисунке 2.10.
87
ИтогКол_днейПриИзменении1
Объект.Среднедневной_фактический_зара
боток
Объект.Пособие_за_первые_12_кол_дней
Объект.Пособие_за_оставшиеся_дни
Объект.Сумма_пособия_к_выплате
Объект.Кол_дней_болезни <12
Объект._80_= Объект.Кол_дней_болезни Объект._80_= 12
Объект._100_=Объект.Кол_дней_болезни
-Объект._80_
Тогда
Иначе
Начало
Конец
Объект.Пособи
е_за_первые_
12_кол_дней=
Объект._80
_*Объект.Сред
недневной_фак
тический_зараб
оток * 80 /100
Объект.Пособие_за_ост
авшиеся_дни = Объект._
100_*
Объект.Среднедневной_
фактический_заработок
;
Объект.Сумма_пособия_к_выплате=
Объект.Пособие_за_первые_12_кол_дней+
Объект.Пособие_за_оставшиеся_дни;

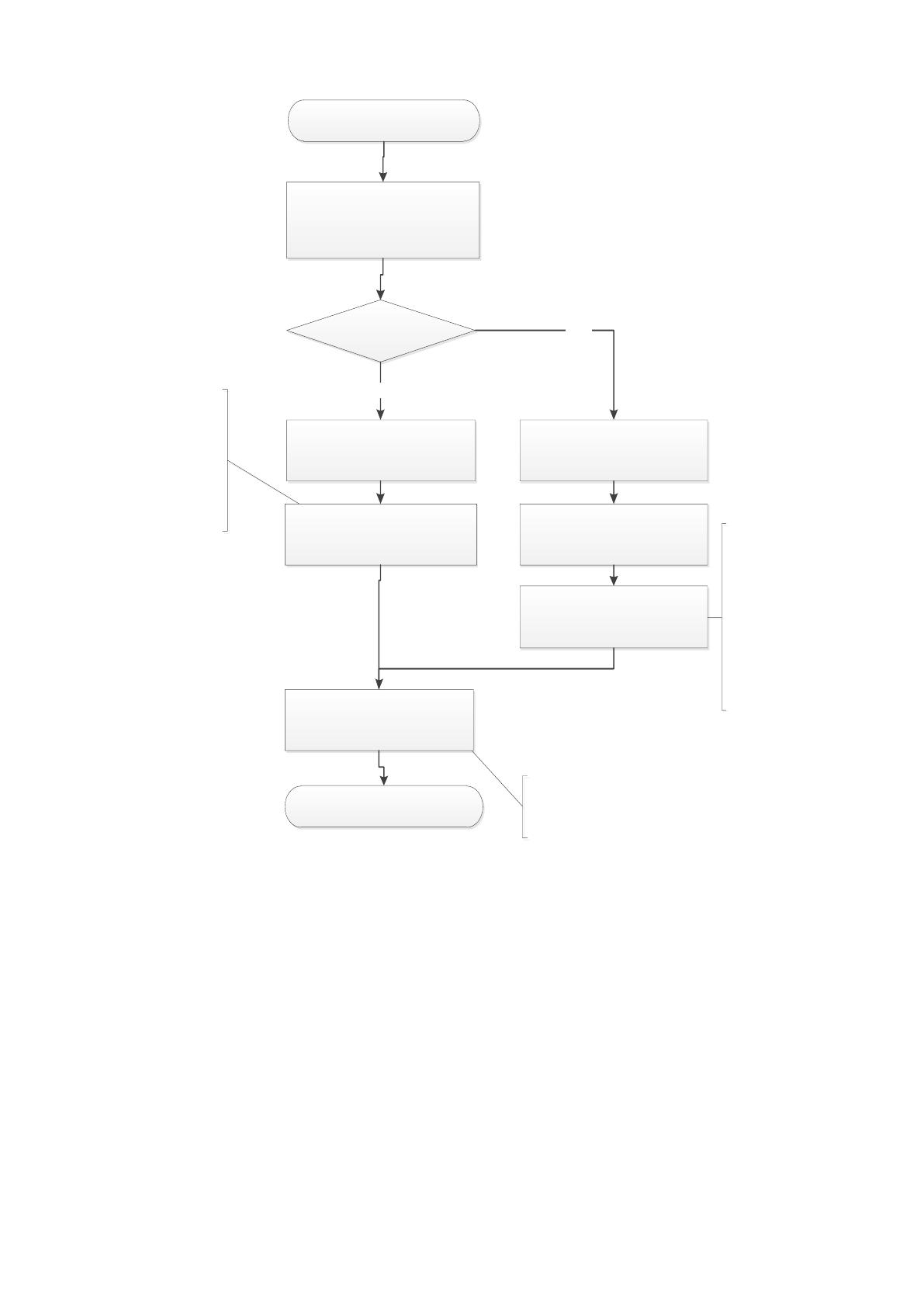

Рис. 2.10 Блок-схема фрагмента процедуры расчета пособия по временной
нетрудоспособности
Листинг программных модулей представлен в приложении.
2.4 Контрольный пример реализации проекта и его описание
Рассмотрим интерфейс разработанного модуля системы, дополняющего
основную информационную систему управления процессом автоматизации
учёта труда и заработной платы ЧП «Джамп плюс», а также основные
возможности работы пользователя с программным продуктом.
88
При запуске модуля (клиентской части) пользователю будет
представлено главное окно программы (рисунок 2.16). Главное окно содержит
пункты, которые сделаны таким образом, чтобы пользователь интуитивно нашел
нужные ему функции.

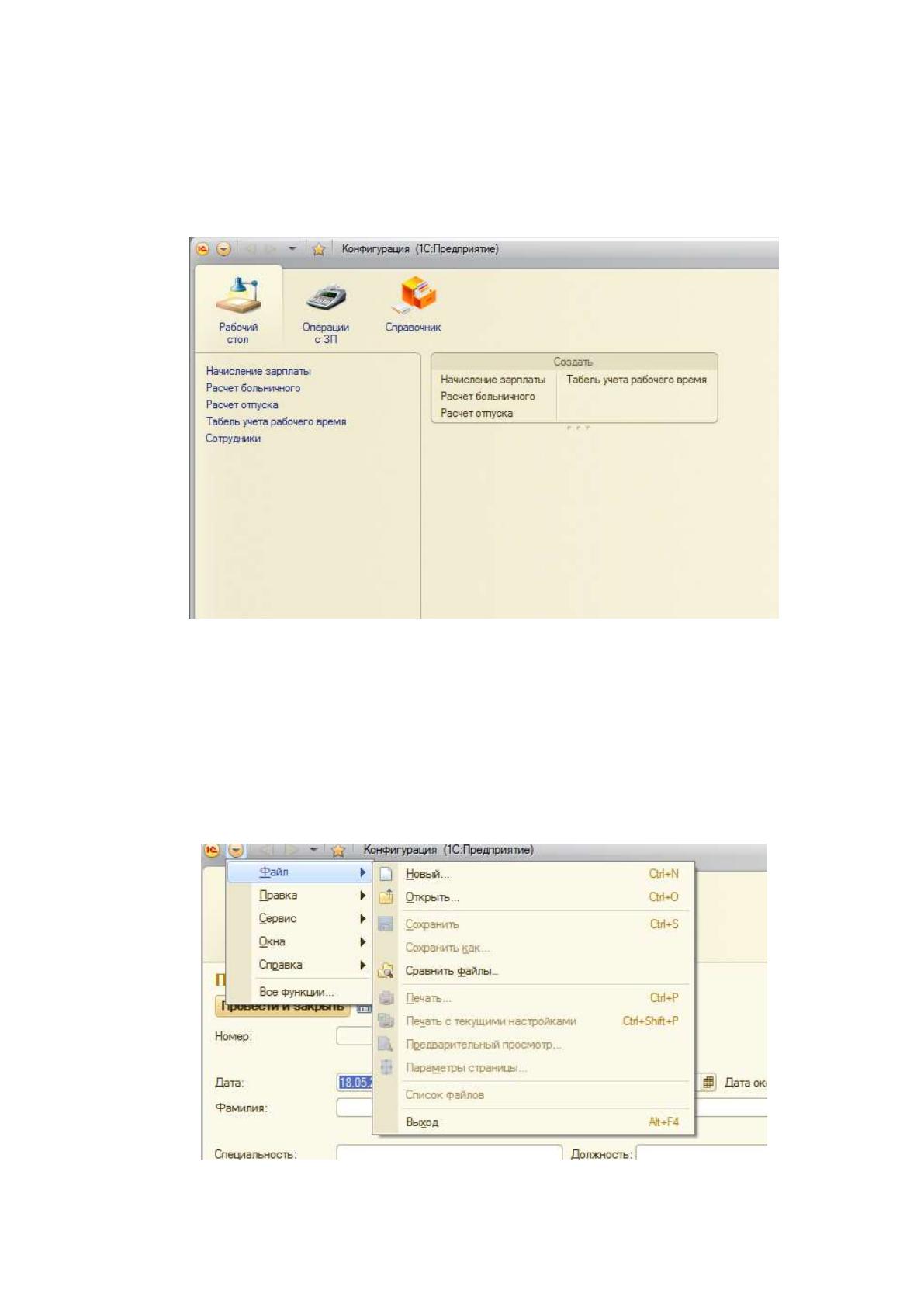

Рис. 2.11 Главное окно программы
Главное окно программы делится на:
Главное меню.
Операции с заработной платой.
Справочники.
Главное меню облегчает доступ к различным объектам (рисунок 2.12).
Рис. 2. 12 Главное меню
89
Главное меню включает объекты, содержащие основные функции
программы:
Константы, позволяют хранить в информационной базе данные, которые
не изменяются во времени, или изменяются очень редко.
Справочник, является прикладным объектом и предназначен для
описания списков данных.
На вкладке «Справочник» представлен справочник о сотрудниках
(рисунок 2.13).

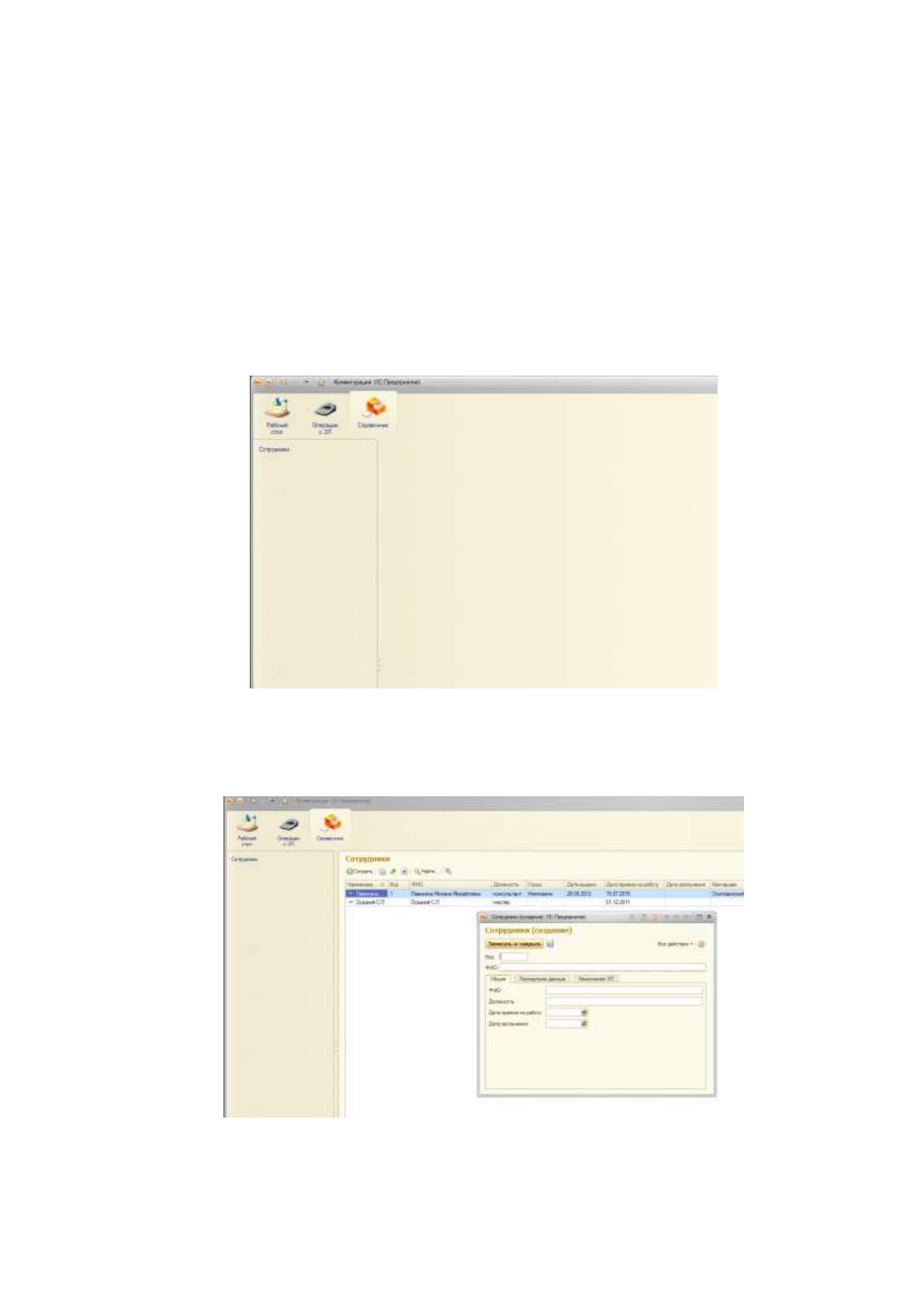

Рис.2.13 Справочник «Сотрудники»
Пример справочника «Сотрудники» внешний вид справочника в режиме
Предприятия (рисунок 2.14).
Рис.2.14 Справочник «Сотрудники»
90

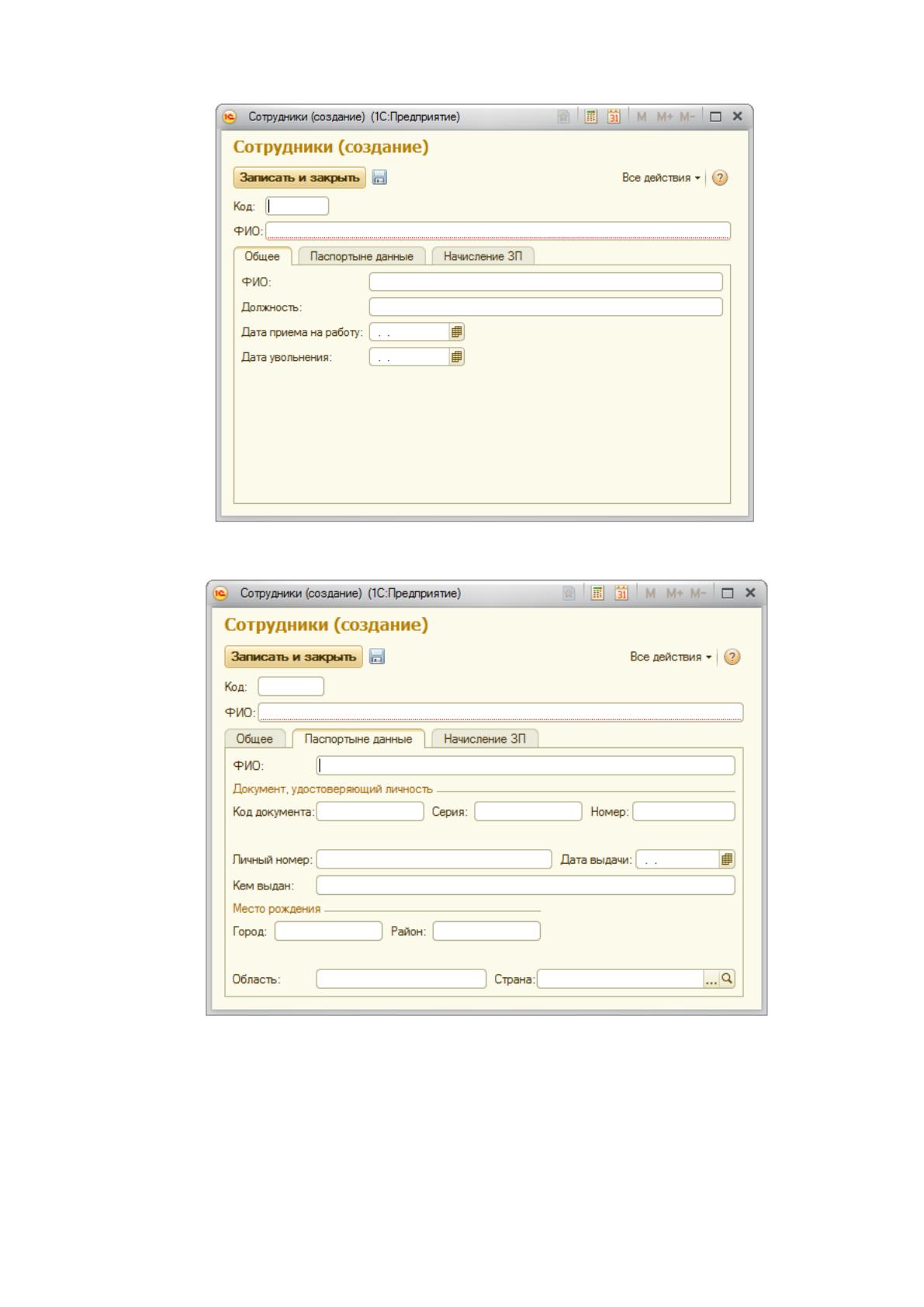

Рис.2.15 Справочник «Сотрудники» вкладка для заполнения «Общее»
Рис.2.16 Справочник «Сотрудники» вкладка для заполнения
«Паспортные данные»
91

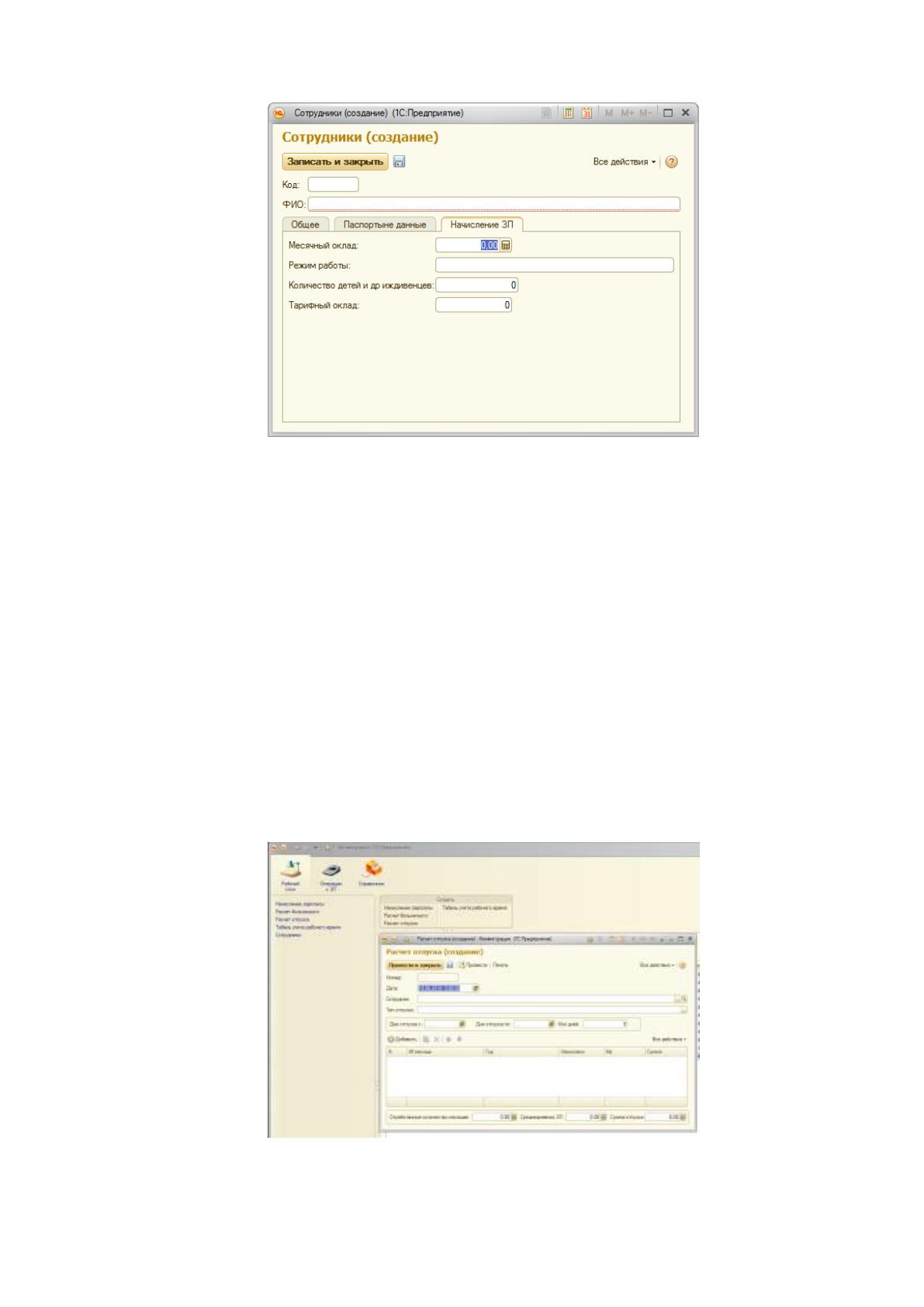

Рис.2.17 Справочник «Сотрудники» вкладка для заполнения
«Начисление заработной платы»
На вкладке «Операции с заработной платой» представлен перечень
функций программы с возможными операциями над ними:
Начисление заработной платы
Расчёт больничного
Расчет отпуска
Табель учёта рабочего времени
Сотрудники
Рассмотрим внешний интерфейс операций по расчёту отпуска (рисунок
2.18).
Рис 2.18 Расчет отпуска (создание)
92

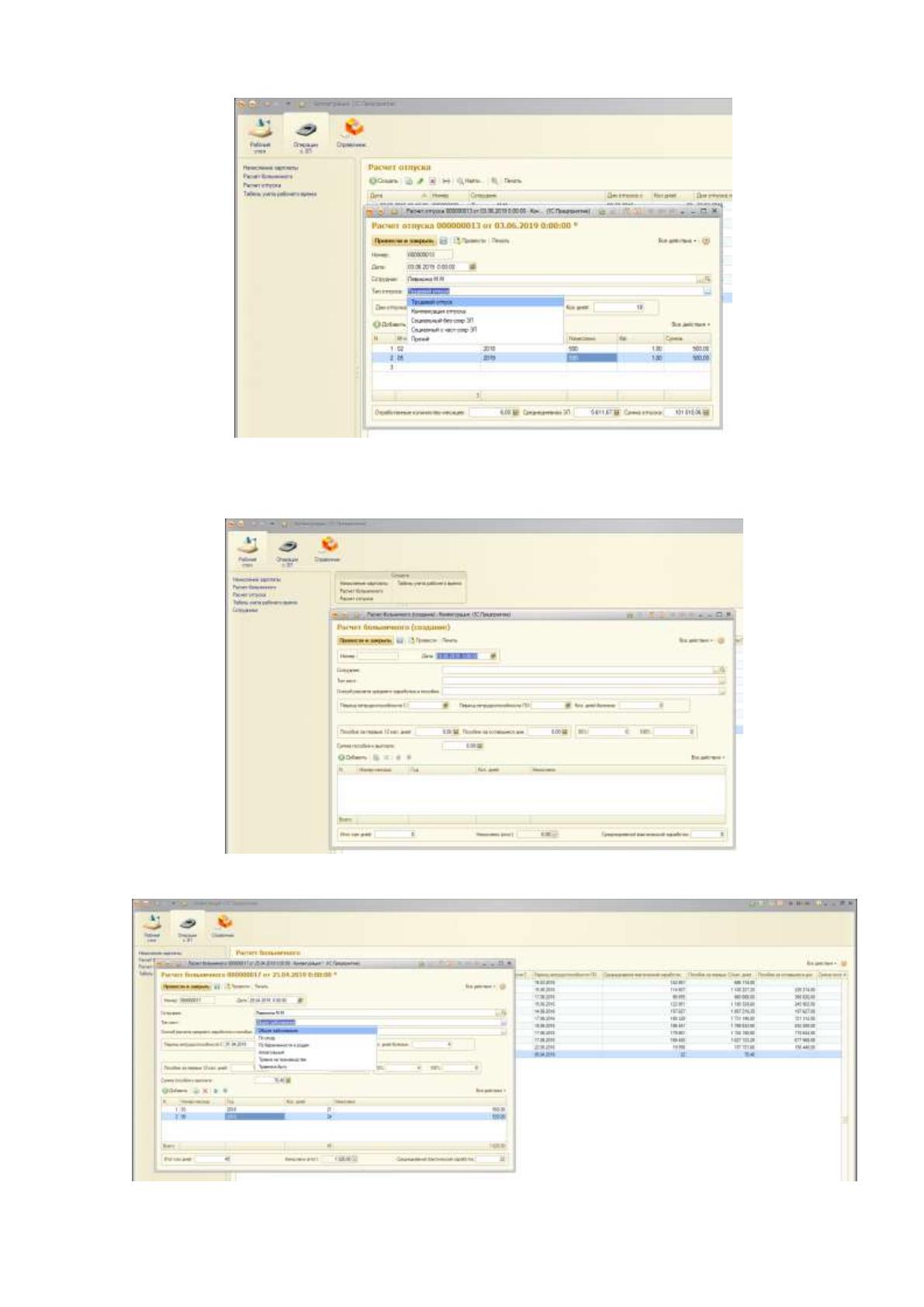

Рис. 2.19 Расчет отпуска «Тип отпуска - трудовой отпуск»
Рассмотрим пример заполнения расчёта больничного (создание)
Рис. 2.20 Расчёт больничного (создание)
Рис. 2.21 Расчёт больничного (создание) «Тип лист – общее заболевание»
93

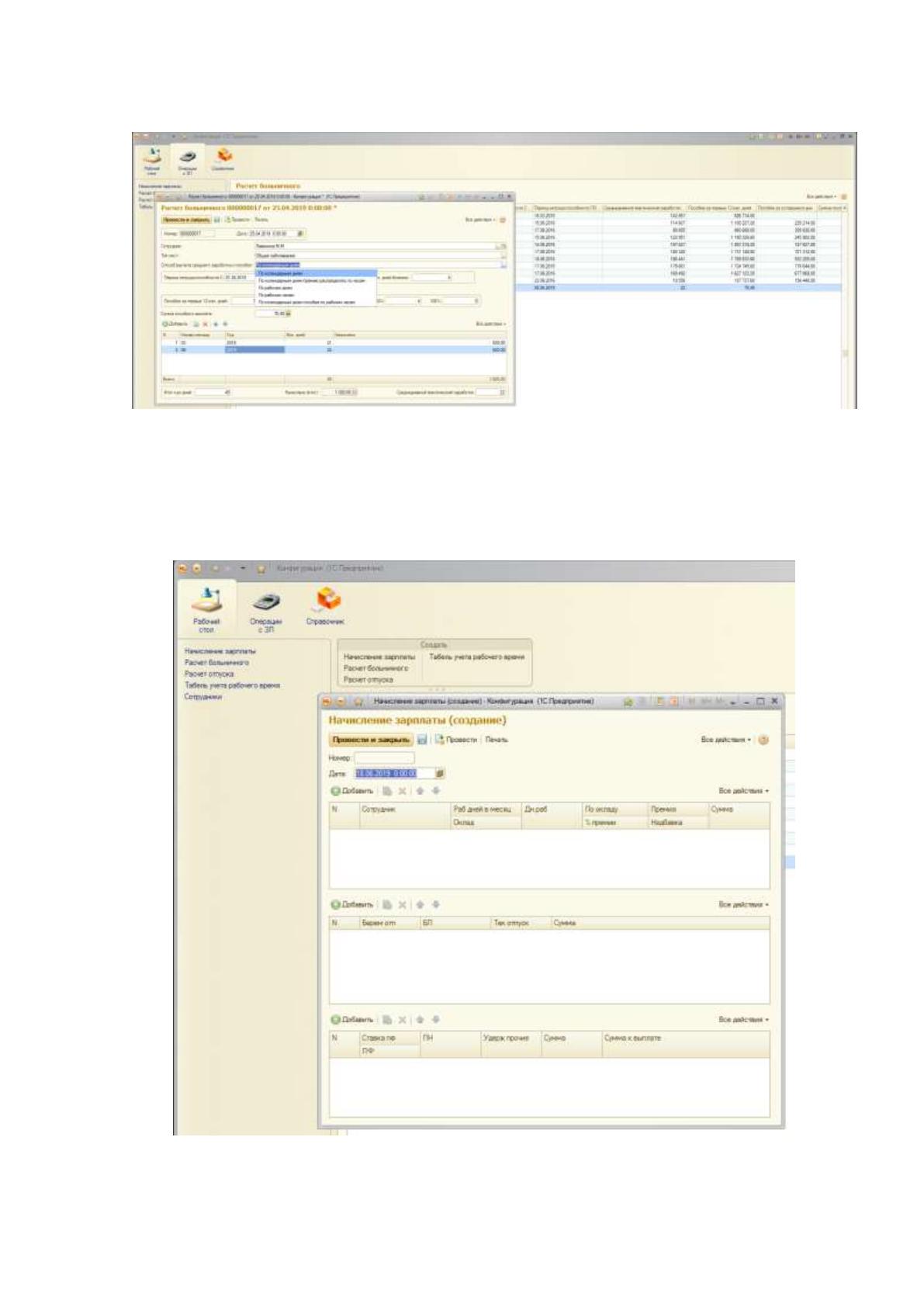

Рис. 2.22. Расчёт больничного (создание) «Способ расчёта - по календарным
дням»
Рассмотрим интерфейс начисления заработной платы

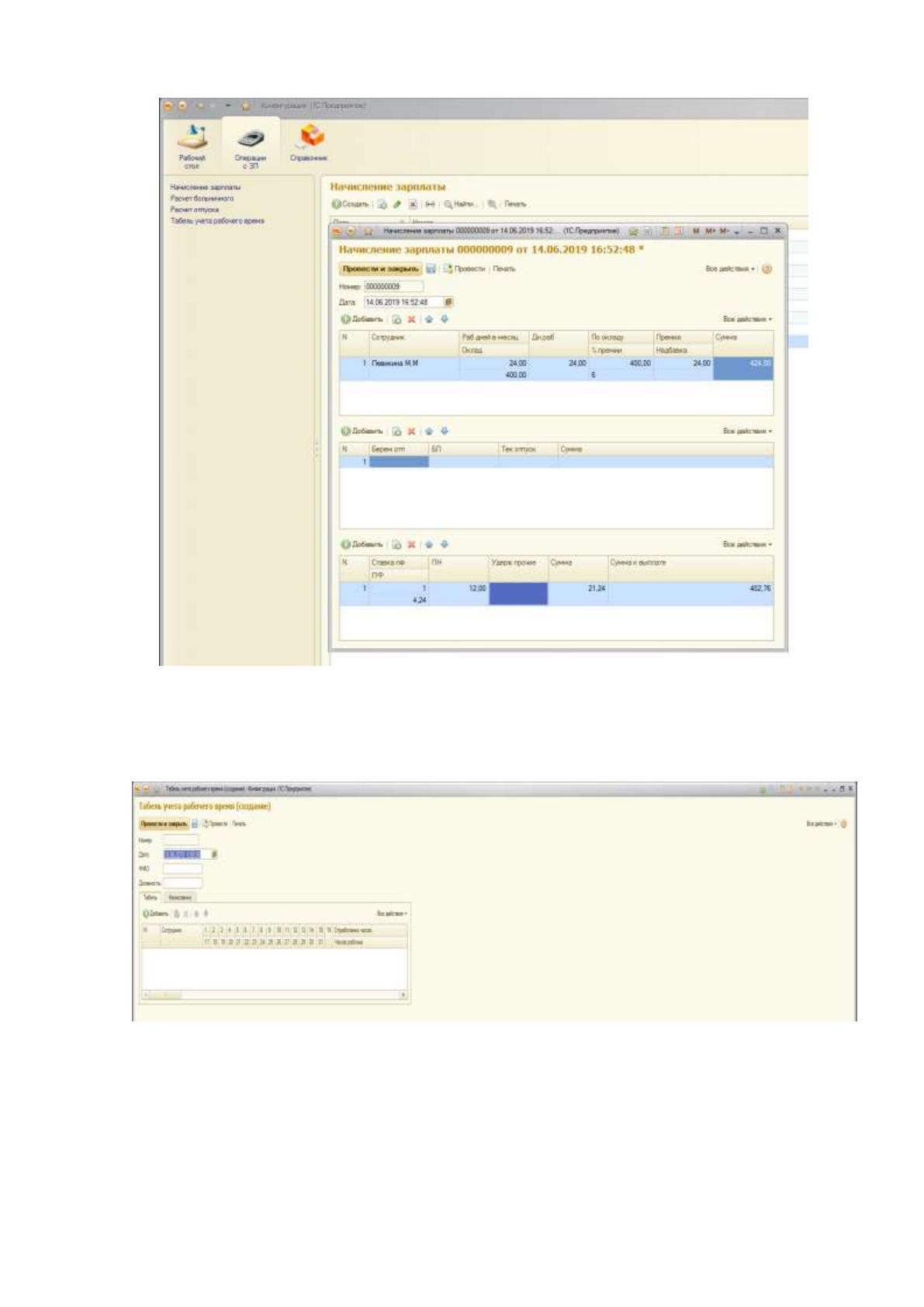

Рис. 2.23 Начисление заработной платы
94
Рис. 2.24 Выбор и заполнение полей для начисления заработной платы
Рассмотрим интерфейс табеля учёта рабочего времени
Рис. 2.25 Табель учёта рабочего времени вкладка «Табель»
95

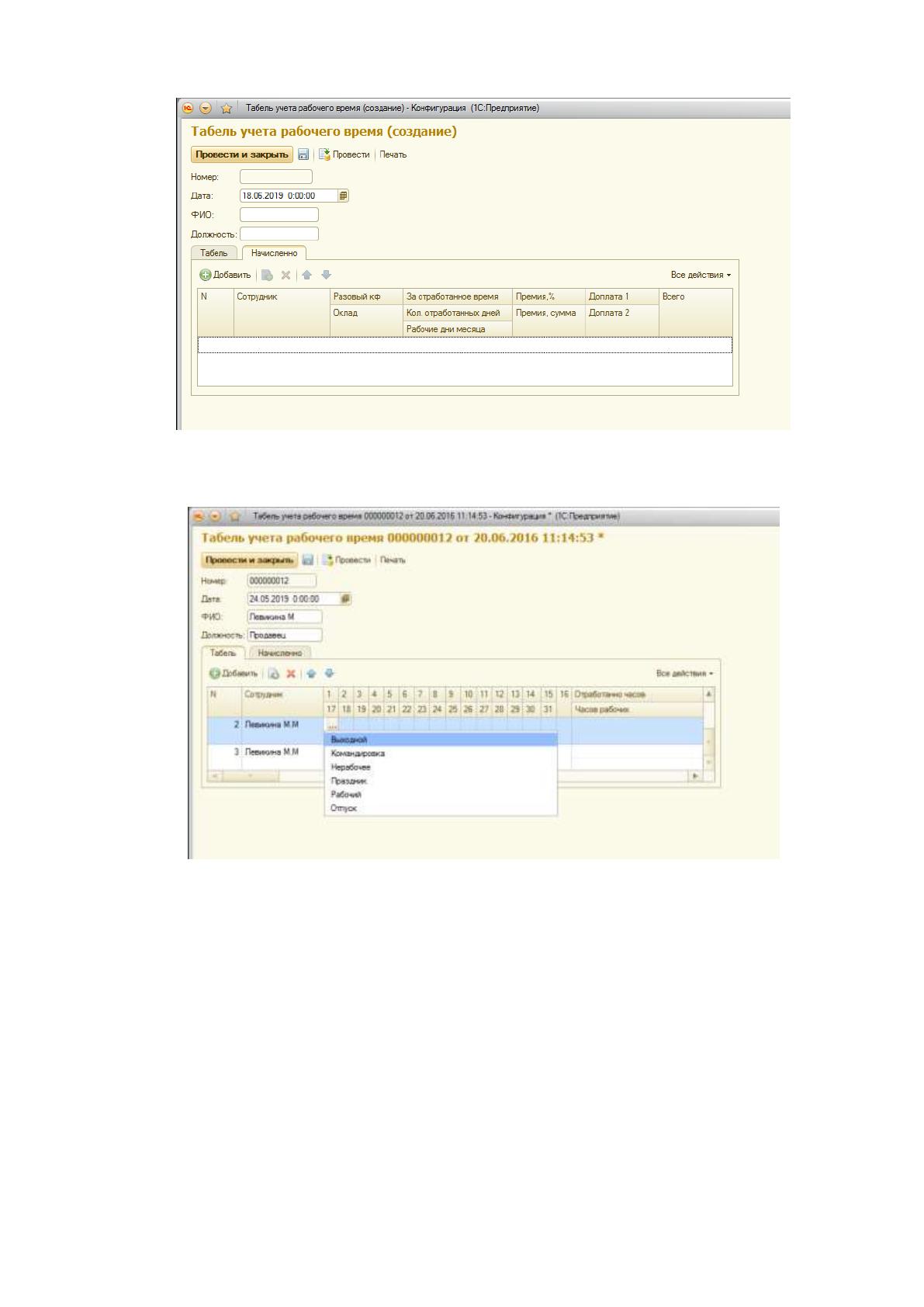

Рис. 2.26 Табель учёта рабочего времени вкладка «Начислено»
Рис. 2.27 Табель учёта рабочего времени выбор типа дня
