57
Проактивная защита от внешних
угроз и защита внешнего периметра
нет
Антивирусные и антишпионские
средства
Антивирус Kaspersky Internet
Security 2019
Защита от сетевых угроз
Встроенный брандмауэр
антивируса Kaspersky Internet
Security 2019
Защита от инсайдерских угроз и
защита информационных ресурсов
Антивирус Kaspersky Internet
Security 2019, брандмауэр ОС
Windows 10, методы разграничения
доступа
Физическая защита информации
Ограничение доступа к
информации
Кроме этого, при работе с программой будут использоваться такие
методы защиты:
– авторизация с помощью строки соединения;
– в случае использования ЛВС – протоколы шифрования данных.
К аппаратным методам защиты относятся такие инструменты:
– блоки непрерывного питания;
– брандмауэр OC Windows 10 и другие технические устройства.
В результате выполненных действий будет обеспечена защита
информации, которая предназначается для работы в ИС.
2.2. Информационное обеспечение задачи
2.2.1. Информационная модель и её описание
Информационная система для управления процессом отгрузки
должна выполнять сбор, обработку, распределение и ввод информации о
документации, чтобы поддержать процесс деятельности ГКНПЦ.
58
Для качественной реализации автоматизированной системы объект
разработки должен быть прежде всего адекватно описан, построены
непротиворечивые информационные модели ИС.

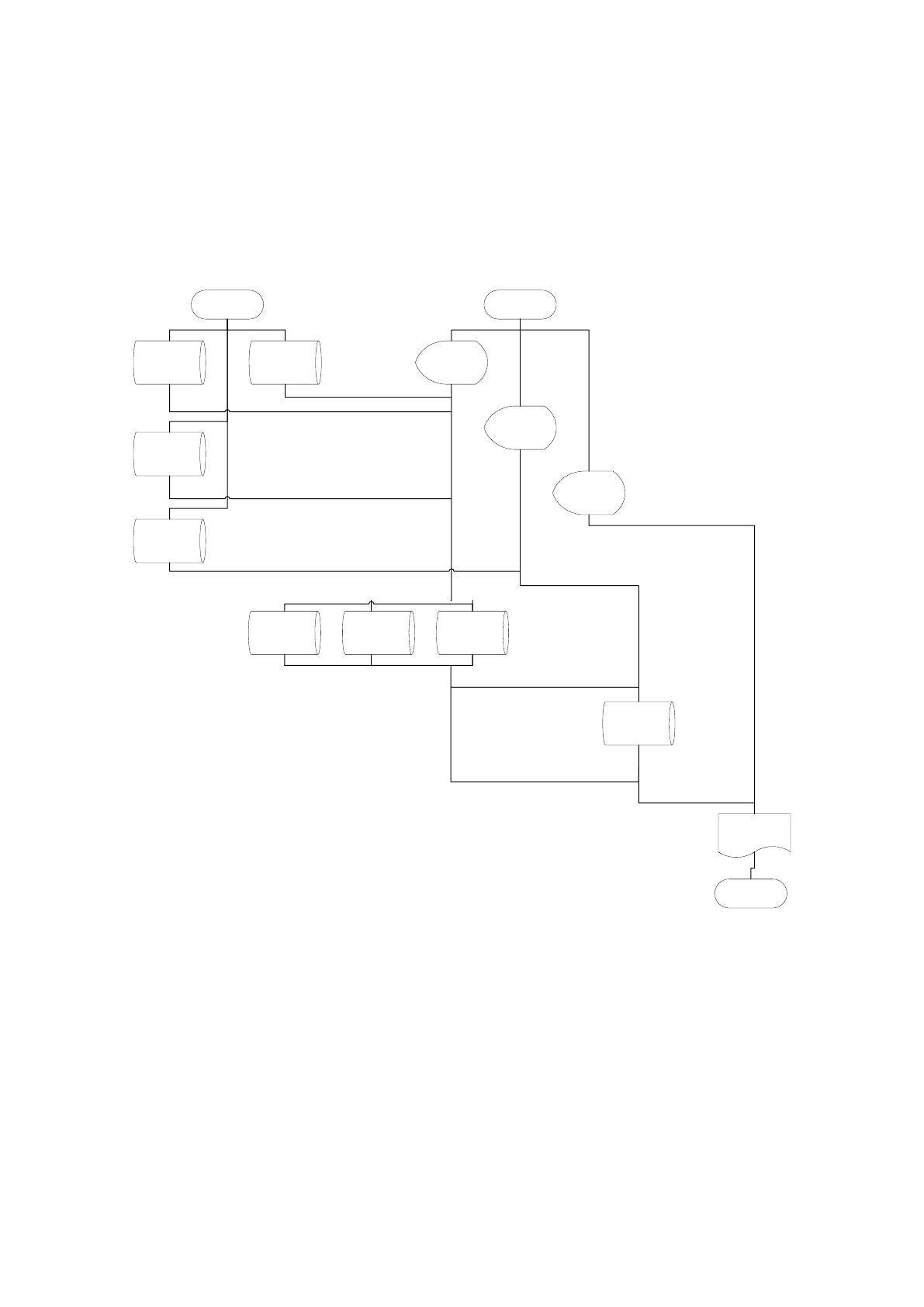

На рисунке 11 показана информационная модель разрабатываемой
системы для ГКНПЦ.
ИС
Спр.
Клиенты
Спр.
Склады
Спр.
Товары
Т.
Накладн
ые
Руководство
Введение в
справочники
Обработка
накладных
Формирование
отчетности
Спр.
Клиенты
*
Спр.
Склады*
Спр.
Товары*
Т.
Накладн
ые*
Отчет
Руководство
Рисунок 11. Информационная модель
Источниками данных в информационной модели (ИМ) являются:
– перечень товаров для отгрузки компании;
– перечень складов;
– данные о клиентах.
Системой могут пользоваться следующие адресаты:
59
– руководство ГКНПЦ;
– персонал склада;
– бухгалтеры.
В рассматриваемой системе будут применяться такие формы:
– формы справочников;
– формы таблиц;
– главная форма;
– формы сообщений.
Метод ввода информации – вручную
Рассматриваемая ИМ служит для отображения процесса описания
промежуточных, входных, результатных потоков информации.
2.2.2. Характеристика нормативно-справочной, входной и
оперативной информации
Нормативно-справочная информация в разрабатываемом проекте
представлена справочниками. Справочники являются перечнем
однородных элементов, что используются при хранении справочной
информации. Все указанные элементы справочника могут
характеризоваться только наименованием с кодом.
В системе для накладных установлена автоматическая нумерация, тем
самым не допуская элементов с идентичными ключами.
При создании ИС для учета отгрузки продукции созданы такие
Справочники:
– Товары;
– Клиенты;
– Склады;
– Сотрудники.
Рассмотрим справочники, которые применяются в разрабатываемой
ИС.
60
Справочник «Товары» описывает прейскурант ГКНПЦ (таблица 7).
Таблица 7
Структура справочника «Товары»
Имя реквизита
Тип
Наименование
Int(5)
Тип товара
Char(25)
Цена товара
Currency
Единица измерения
Char(15)
Количество
Int(5)
Справочник «Клиенты» предназначен для хранения данные о
клиентах, которые обращаются в ГКНПЦ (таблица 8).
Таблица 8
Структура справочника «Клиенты»
Имя
Тип
ИНН
Int(5)
Наименование
Char(25)
Банковские реквизиты
Char(25)
Адрес
Char(25)
Справочник «Склады» – предназначен для хранения информации о
складах ГКНПЦ (таблица 9).
Таблица 9
Структура справочника «Склады»
Имя
Тип
Номер склада
Int(5)
Наименование склада
Char(25)
Входные данные могут вводится в систему двумя методами:
– вводом вручную;
– импортом / экспортом данных с других типов ПО.
Входная информация заполняется по требованию процесса отгрузки.
61
Стоит отметить, что при формировании формы справочника поля
Номер и Дата являются обязательными и присутствуют во всех
справочниках.

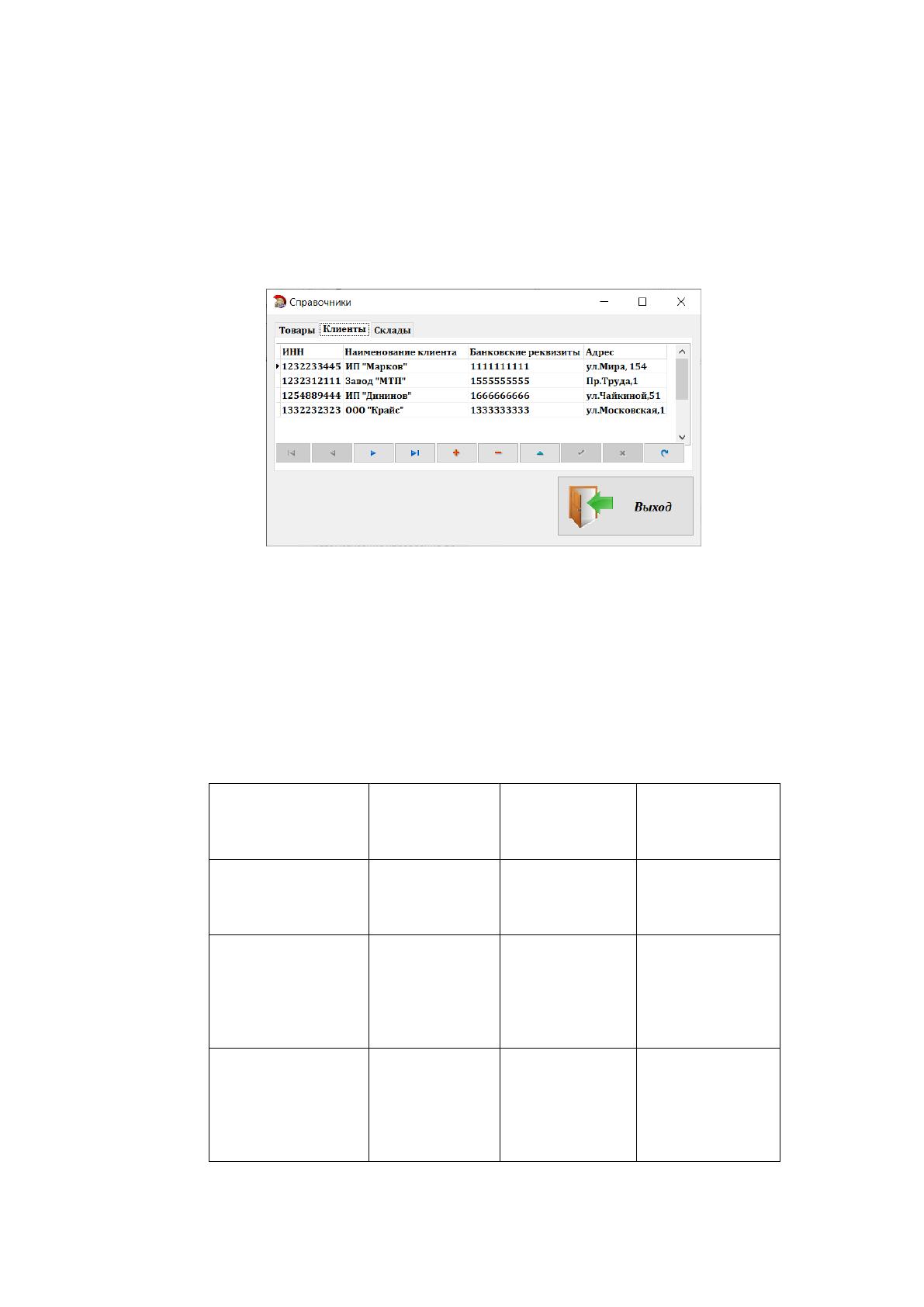

Внешний вид экранной формы справочника Клиенты показан на
рисунке 12:
Рисунок 12. Экранная форма справочника Клиенты
Остальные справочники имеют аналогичные формы для ввода
информации.
В таблице 10 рассмотрена сводная информация по справочникам:
Таблица 10
Сводная таблица о справочниках
Название
справочника
Клиенты
Склады
Товары
Ответственный
за его ведение
Товаровед
Товаровед
Товаровед
Средний объем
справочника в
записях
155
2
55
Средняя
частота
актуализации
1 раз в день
1 раз в год
1 раз в день
62
Средний объем
актуализации,
записей
30
1
1-2
2.2.3. Характеристика результатной информации
Результатными данными в ИС являются отчетные данные, которые
созданы на основании оперативных данных, вводимых в соответствующие
документы.
В рассматриваемой задаче по разработке ИС на примере учета
отгрузки такой информацией являются данные, которые формируются при:
– отгрузке товаров;
– получения и оформления накладных;
– документации, формирующейся при выполнении операций
отгрузки.
Рассмотрим реквизитный состав таблиц ИС, на основании которых
формируется результатная информация (таблица 11):
Таблица 11
Реквизитный состав документа «Накладные»
Имя
Тип
Номер накладной
Int(5)
Номер склада
Int(5)
Наименование клиента
Char(25)
Дата
Date
Наименование товара
Char(25)
Количество
Int(5)
Цена
Currency
Общая сумм
Currency
Сотрудник
Char(25)

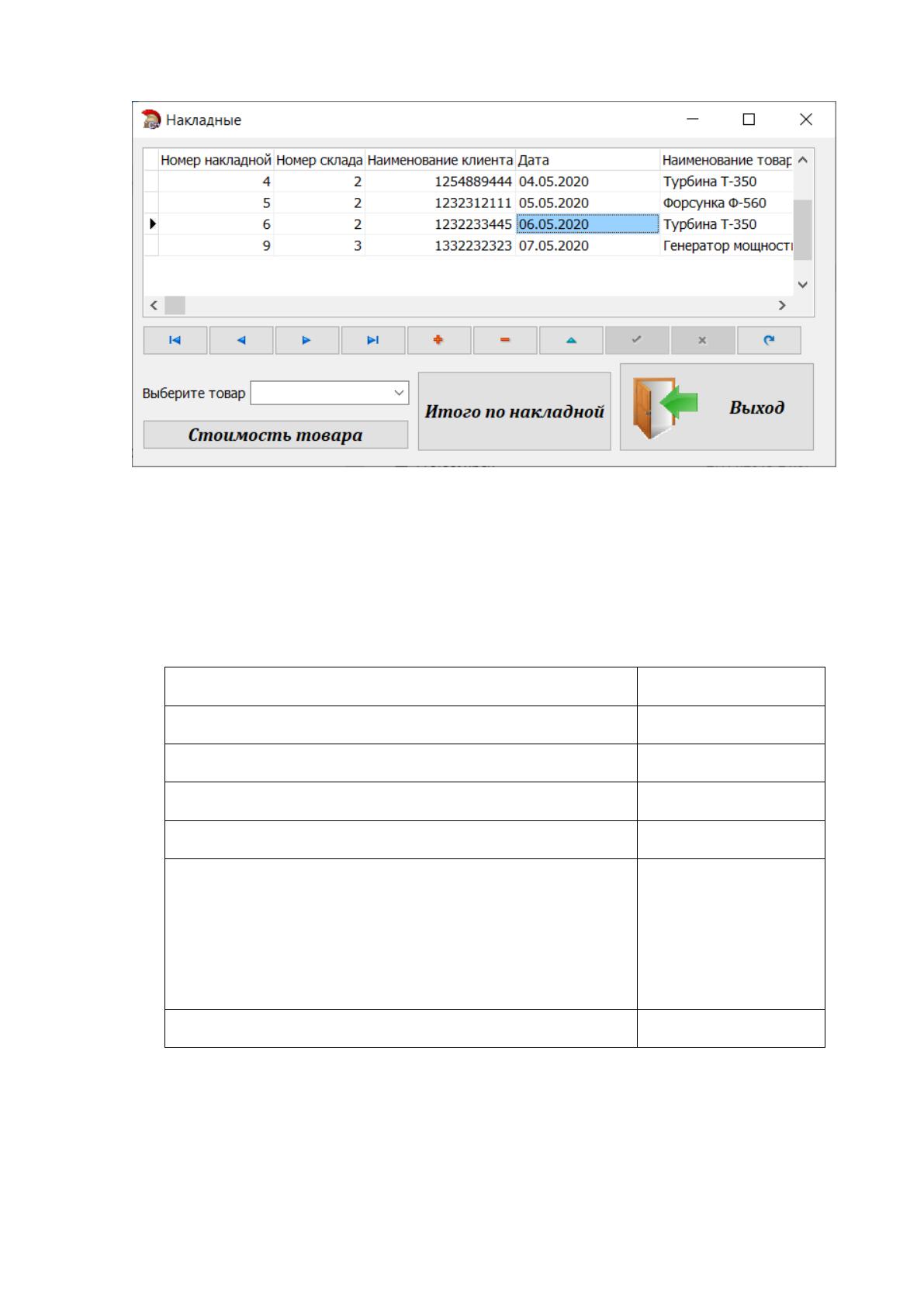

Внешний вид формы таблицы «Накладные» показан на рисунке 13.
63
Рисунок 13. Экранная форма документа Накладные
В таблице 12 рассматривается таблица с характеристиками
результатной информации.
Таблица 12
Сводная таблица по результатной информации
Название
Накладные
Ответственный за его ведение
Товаровед
Средний объем документа в записях
125
Средняя частота актуализации
1 раз в день
Средний объем актуализации, записей
10
Источники
Сотрудники
Товары
Клиенты
Склады
Метод доставки информации
Ввод вручную
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
64
В ИС предусмотрена работа одного пользователя – товароведа,
который и осуществляет основные операции по учету.
Дерево функций разрабатываемого модуля представлено на рисунке
14.
Рисунок 14. Описание дерева функций
На основании рассмотренных данных можно создать
последовательность работы пользователя с разрабатываемой системой
(рисунок 15).
Рисунок 15. Последовательность работы с создаваемой системой
Функции
Основные
Получение
отчетных
документов
Ввод данных
Служебные
Заполнение
справочников
Ввод
оперативных
данных
Формирование отчетной документации
Товаровед Директор
Обработка накладных
Товаровед
Ввод оперативной информации с накладных
Товаровед
Ввод данных в справочники
Товаровед
65

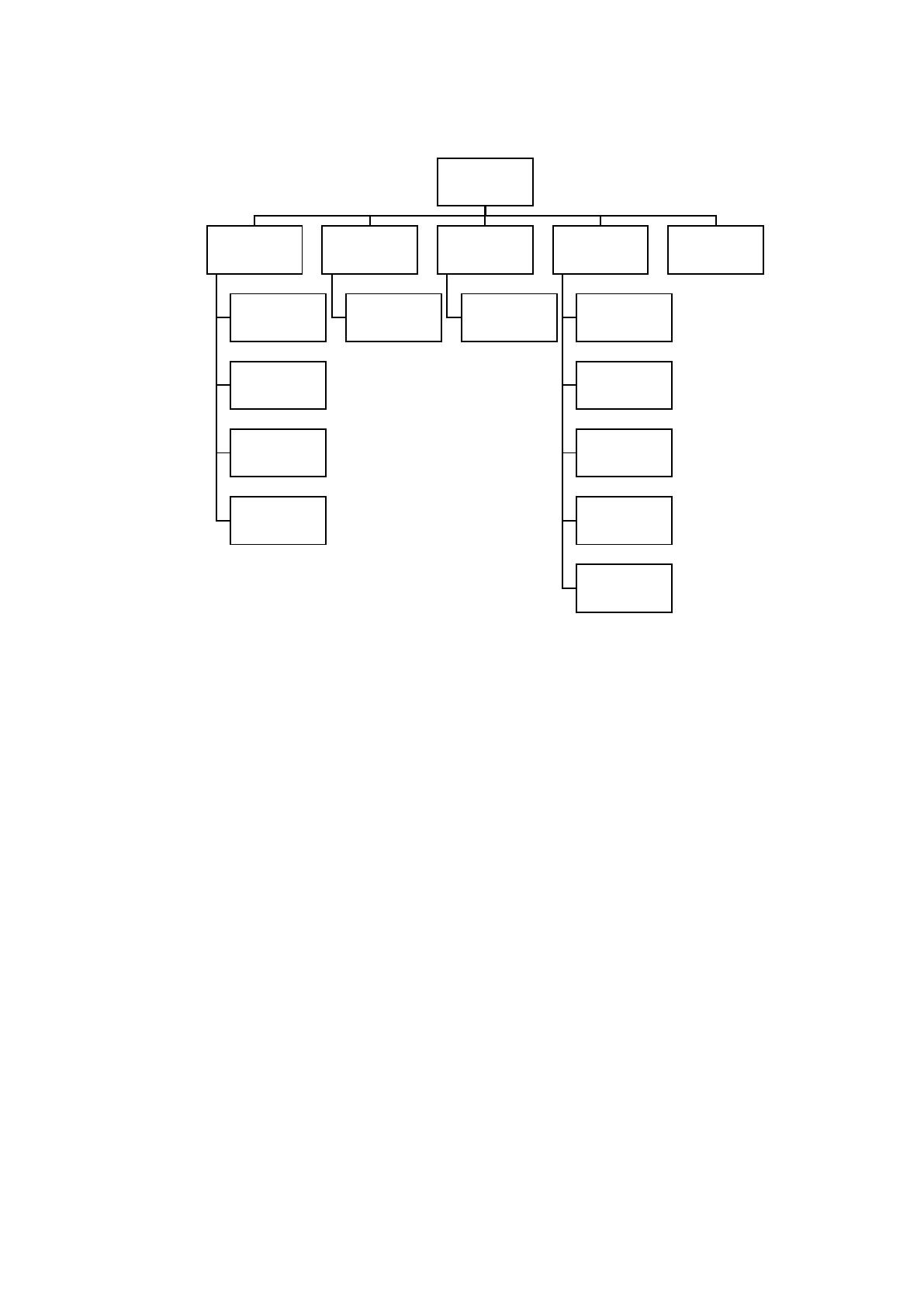

На рисунке 16 рассматривается сценарий диалога.
Рисунок 16. Сценарий диалога
Пункт Справочники используется для ввода первичных данных в базу
данных.
Пункт Накладные применяется для ввода оперативной информации
об отгрузке.
Пункт Отчет используется для вывода результатной информации по
отгрузке.
Пункт Выход используется для закрытия программы.
2.3.2. Характеристика базы данных
После выполнения анализа начальной информации надо выделить
перечень используемых объектов:
– Товары;
– Склады;
– Клиенты;
Основное
меню
Справочники
Клиенты
Склады
Сотрудники
Товары
Таблицы
Накладные
Отчеты
Отчет по
товарам
Формы
Клиенты
Склады
Сотрудники
Товары
Накладные
Выход
66
– Накладные.
Опишем далее основные атрибуты для указанных объектов (таблица
13):
Таблица 13
Описание атрибутов
Название
Тип
Длина
Ключевое
поле
Склады
Номер склада
Int(5)
5
Да
Наименование
склада
Char(25)
25
Товары
Наименование
Int(5)
5
Да
Тип товара
Char(25)
25
Цена товара
Currency
Единица
измерения
Char(15)
15
Количество
Int(5)
5
Клиенты
ИНН
Int(5)
5
Да
Наименование
Char(25)
25
Банковские
реквизиты
Char(25)
25
Адрес
Char(25)
25
Накладные
Номер
накладной
Int(5)
5
Да
Номер склада
Int(5)
5
Да
