Рисунок 10. ER-диаграмма в среде ERwin
ERwin имеет два уровня представления модели — логический и
физический.
CA ERwin Data Modeler SE - продукт, лидирующий в области
моделирования данных, который предоставляет действенный способ
визуализации данных из множественных источников внутри организации,
увеличивая эффективность за счет многократного использования и стандартов
и одновременно повышая качество сохраняемой информации, обеспечивая
целостное представление стратегических информационных активов [14].
CA ERwin Data Modeler SE увеличивает производительность за счет
предоставления легкого в использовании графического окружения, которое
упрощает конструирование баз данных и автоматизирует многие трудоемкие
задачи, ускоряя создание высококачественных, высокопроизводительных
транзакционных и информационных баз данных [20].
Способность представлять огромное количество информации в
графическом формате помогает поддерживать связь между деловыми и
техническими заинтересованными сторонами, обеспечивая соответствие
требований бизнеса и их технической реализации в базах данных. Благодаря
визуальному проектированию, разработчики баз данных могут разрешать все
сложные вопросы до момента любого значительного инвестирования ресурсов,
способствуя более быстрому реагированию организации на возникающие
потребности предприятия, подчеркивая важность влияния изменений на
информационные активы и позволяя быстро отвечать на постоянно
меняющееся и стремительно возрастающее информационное окружение [20].
На основе физической модели была создана база данных в 1 С
Предприятие.
При проектировании базы данных разработаны следующие таблицы,
наименование и назначение которых приведено в таблице 9.
Таблица 9
Описание таблиц базы данных
53
Наименование
Хранимые данные
Вид товара
Данные о видах товара
Товар
Данные о товаре
Место хранения
Данные о складах
Единицы измерения
Данные о единицах измерения
Сотрудники
Данные сотрудников
Поступление товара
Данные о поступлении товара
Отпуск товара
Данные об отпуске товара
Перемещение
товара
Данные о перемещении товара
Характеристика каждой таблицы базы данных приведена ниже, в
таблицах 10–16.
Таблица 10
Таблица Вид товара
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код вида
Код вида
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Таблица 11
Таблица Место хранения
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код места
Код места
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Таблица 12
Таблица Сотрудники
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код сотрудники
Код сотрудники
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Адрес
Адрес
Строка
20
Телефон
Телефон
Строка
10
Таблица 13
Таблица Товар
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код товара
Код товара
Счетчик
Ключев
ое поле
Название
Название
Строка
20
Код вида
Код вида
Число
20
Код единицы
Код единицы
Число
20
54
измерения
измерения
Стоимость
Стоимость
Денежный
20
Таблица 14
ЕдиницыИзмерения
Номенклатур
а поля
Идентификатор
поля
Тип
поля
Длина
поля
Примеч
ание
Код ед. изм.
Код
Счетчик
Ключево
е поле
Название
Название
Строка
10
Таблица 15
Таблица Поступление товара
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код поступления
Код поступления
Счетчик
Ключев
ое поле
Код места
Код места
Число
Дата
Дата
Дата
Код сотрудника
Код сотрудника
Число
Код товара
Код товара
Число
Количество
Количество
Число
Цена
Цена
Денежный
Таблица 16
Таблица Отпуск товара
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код отпуска
Код отпуска
Счетчик
Ключев
ое поле
Код места
Код места
Число
Дата
Дата
Дата
Код сотрудника
Код сотрудника
Число
Код товара
Код товара
Число
Количество
Количество
Число
Цена
Цена
Денежный
Таблица 17
Таблица Перемещение
Название поля
Идентификатор
поля
Тип поля
Длина
поля
Приме
чание
Код пер
Код пер
Счетчик
Ключев
ое поле
Код товара
Код товара
Число
Дата
Дата
Дата
Количество
Количество
Число
Код места1
Код места1
Число
Код места2
Код места2
Число
55
Схема взаимосвязи программных модулей представляет собой разделение
общего процесса решения задачи на отдельные процедуры преобразования
информации, именуемой модулями. Дерево программных модулей отражает
логическую структуру программы с указанием типов взаимодействия модулей:
Все программные модули связаны между собой и связаны с главным
модулем проекта. Взаимосвязь модулей конфигурации представлена на рисунке
12.

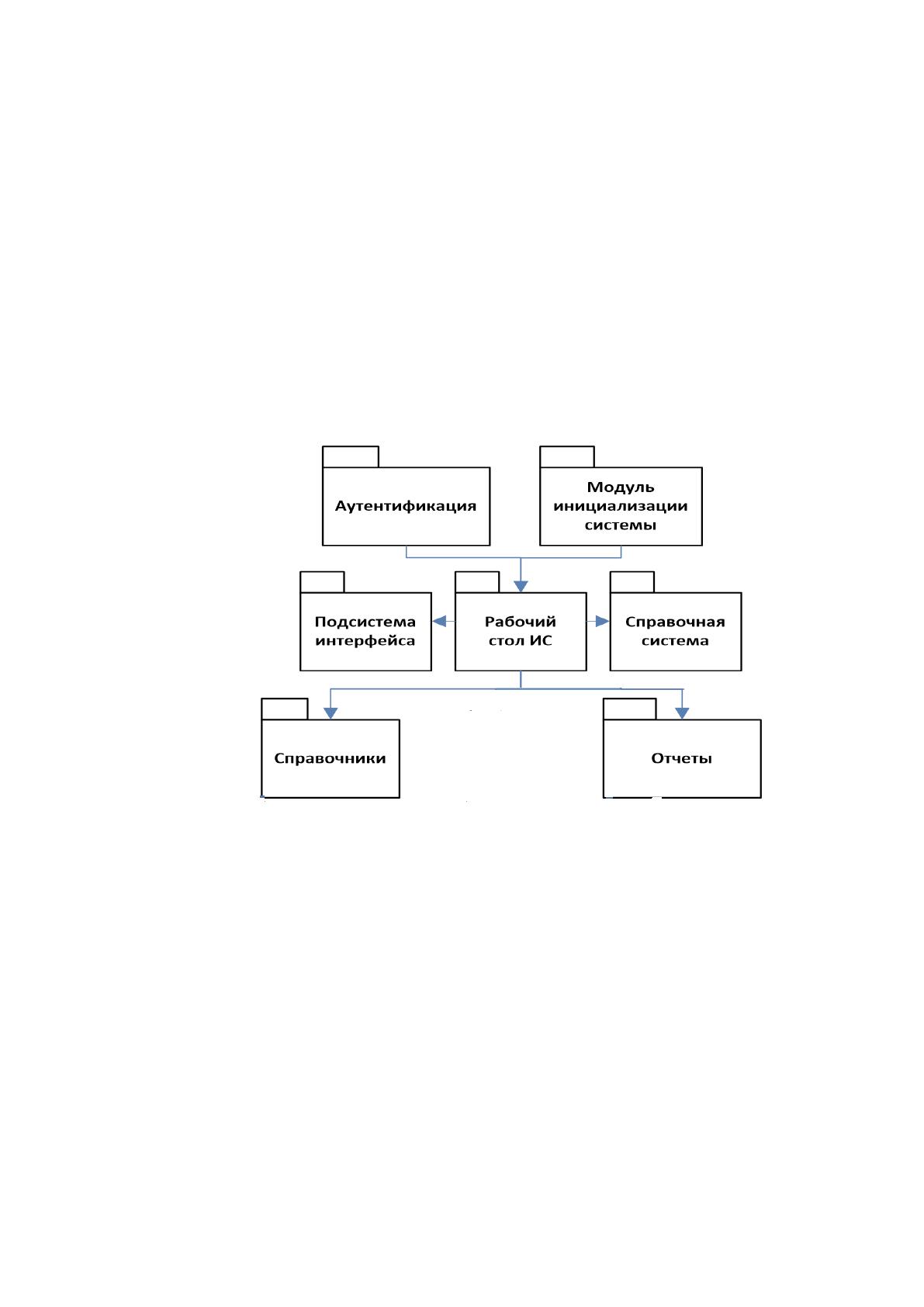

Рисунок 12. Связь модулей конфигурации
Модуль аутентификации - В системе «1С: Предприятия» аутентификация
означает проверку логина и пароля пользователя на корректность. Можно
настроить права пользователей.
Модуль инициализации системы – обеспечивает настройку всех систем.
Подсистема интерфейса - Командный интерфейс – это основное средство
навигации пользователя по функциональности конфигурации. В системе 1С:
Предприятие он строится на основе подсистем. Разработчик должен создать в
56
конфигурации иерархию подсистем, отражающую для пользователя структуру
функциональности прикладного решения.
Рабочий стол, используемый в некоторых конфигурациях (бухгалтерия,
зарплата) не является частью интерфейса 1С, это обработка, которая делается
программистом отдельно и которая открывается в 1С на полный экран в
момент входа в программу.
Справочная система – содержит справочную информацию по основным
объектам конфигурации.
Справочники 1С 8.2 предназначены для хранения информации, которая
будет использована в других объектах 1С – документах, отчетах. Таким
образом, учет в 1С ведется в разрезе (по) справочников.
Информация, которая хранится в справочниках, называется Нормативно-
справочной информацией.
Справочники 1С 8.3 делятся на собственно Справочники и
Классификаторы. Под Классификаторами (в разговорах программистов 1С)
понимаются справочники, состав которых утвержден государством (а таких
достаточно много, например Классификатор стран мира или Классификатор
единиц измерения).
Отчеты — это главное в любой информационной системе, поэтому в
конфигураторе содержится большое количество конструкторов и механизмов
для их создания.
Таблица 18
Программные модули в 1С Предприятие
Общие модули
Общие модули принадлежат всей конфигурации в
целом, но, в отличие от модуля приложения (см.
ниже), их может быть несколько, например,
модули Расчет Налогов, Обработка Документов.
Общие модули состоят только из процедур и
функций .
Модуль приложения
Это модуль, который относится ко всей
конфигурации в целом и может быть только один. Он
отвечает за пользовательскую сессию (сеанс) работы
57
с "1С: Предприятием 8"
Модуль внешнего
соединения
Служит для работы конфигурации через COM-
соединение, может быть только один.
Модули объектов
Могут служить для отдельных объектов
конфигурации .
Модули форм
Определяют поведение формы и действия,
выполняемые из нее, например, открытие других
форм
2.3.4.
В данной работе был разработан модуль ввода документа. Схема модуля
приведена на рисунке 13.

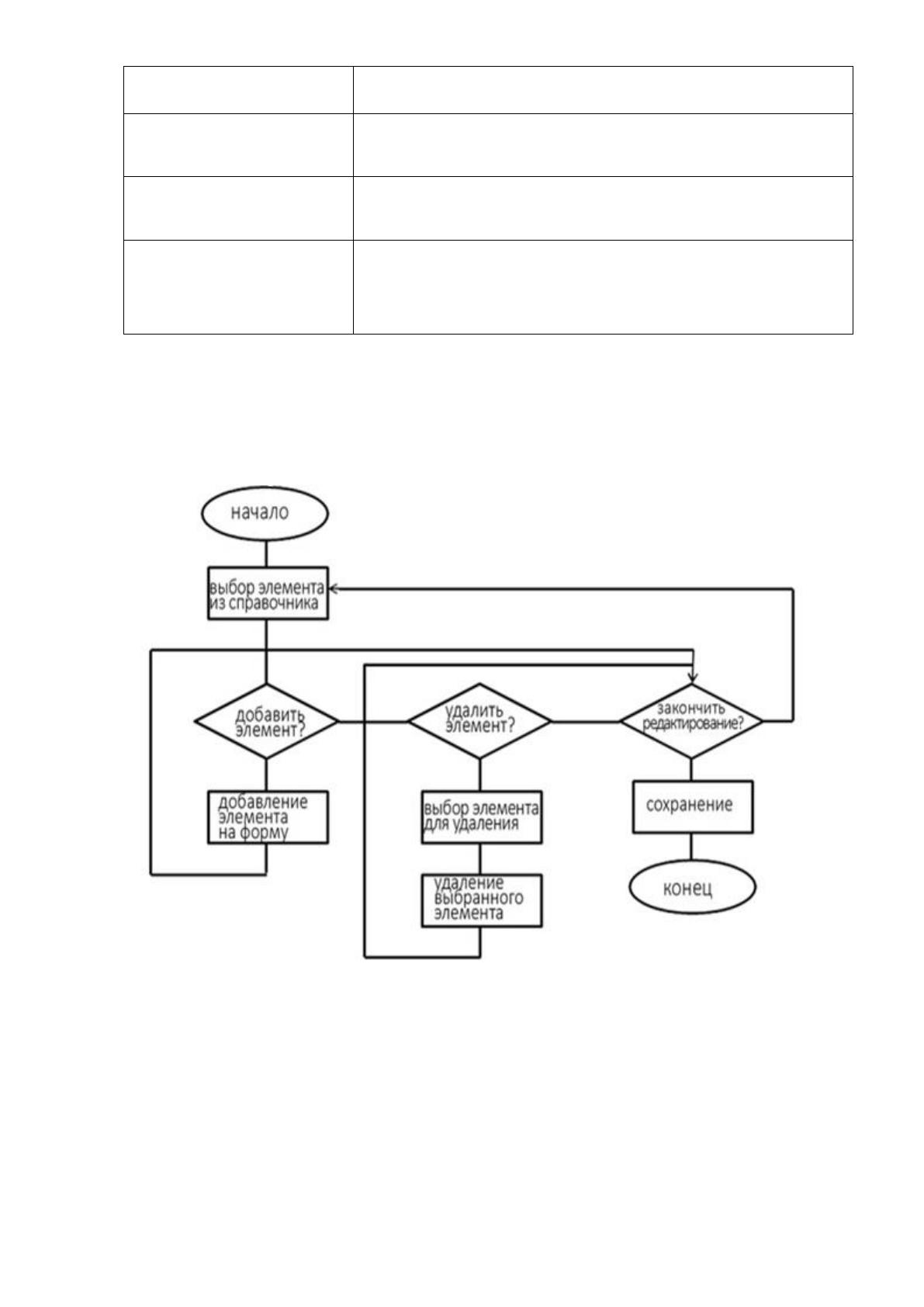

Рисунок 13. Схема модуля
Запускаем программу, выбираем конфигурацию.
58

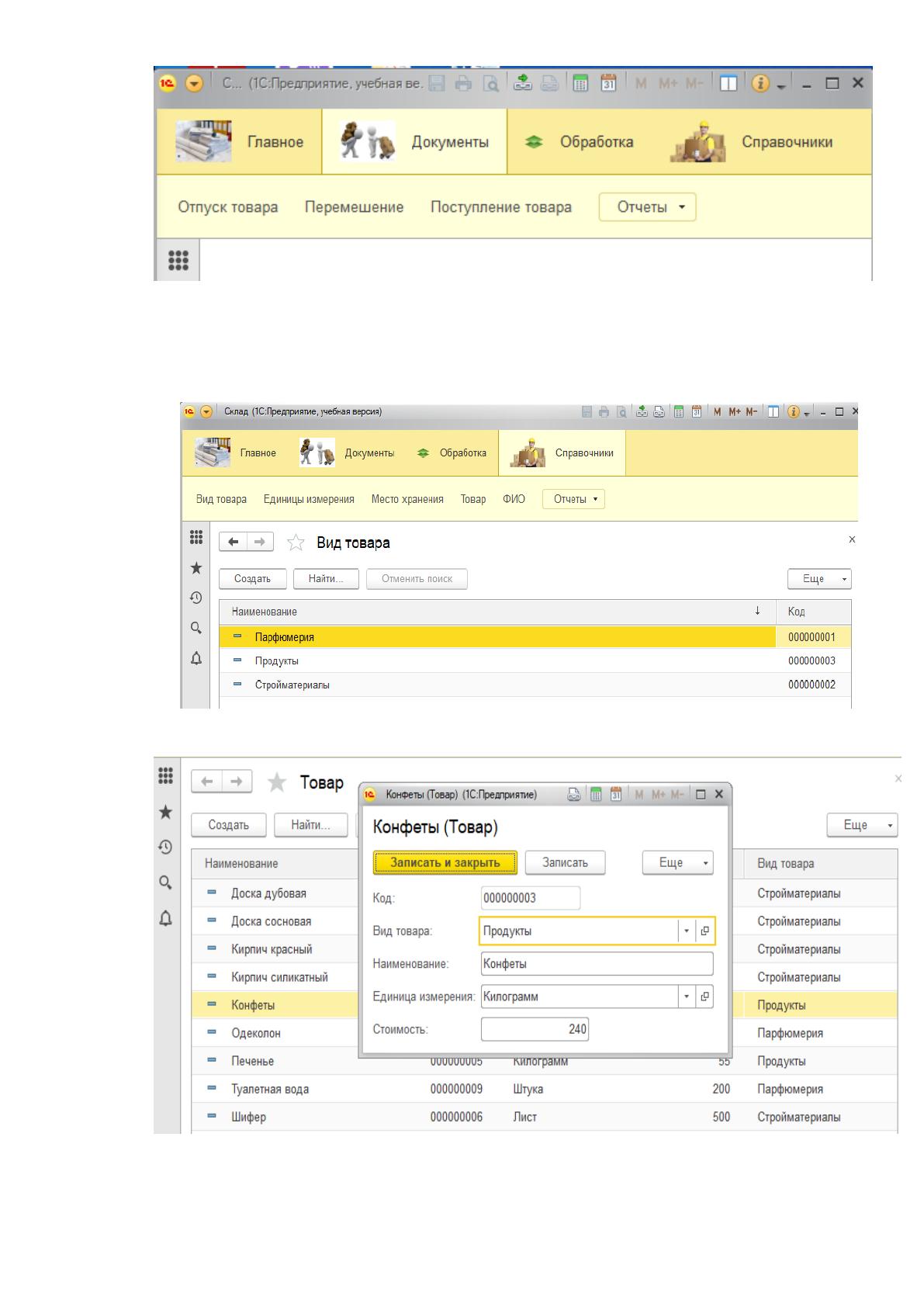

Рисунок 14. Окно программы
Далее заносим данные в справочники (рис. 15 – 19)
Рисунок 15. Заполнение справочника Вид товара
Рисунок 16. Заполнение справочника Товар
59

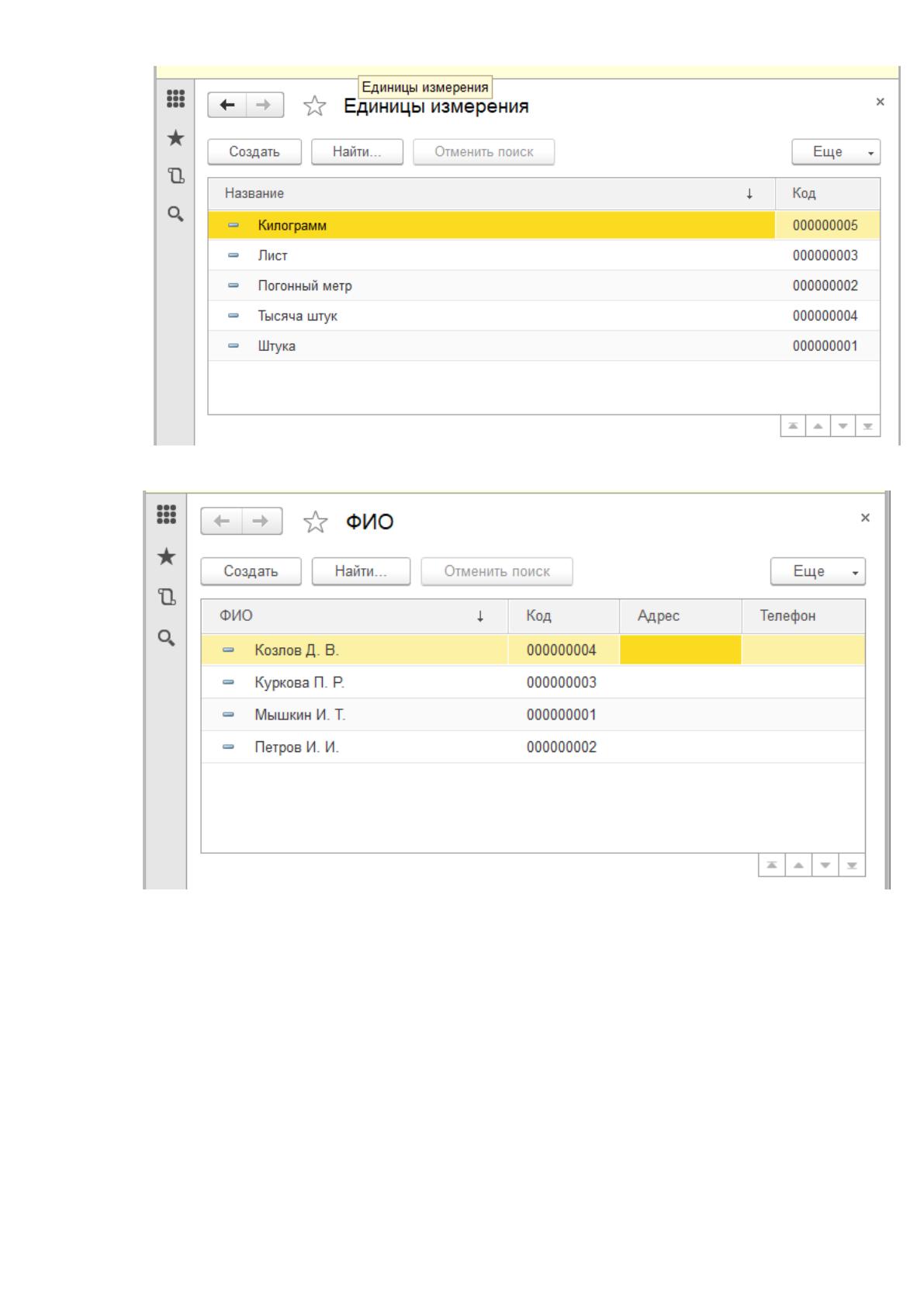

Рисунок 17. Заполнение справочника Единицы измерения
Рисунок 18. Заполнение справочника Сотрудники
60

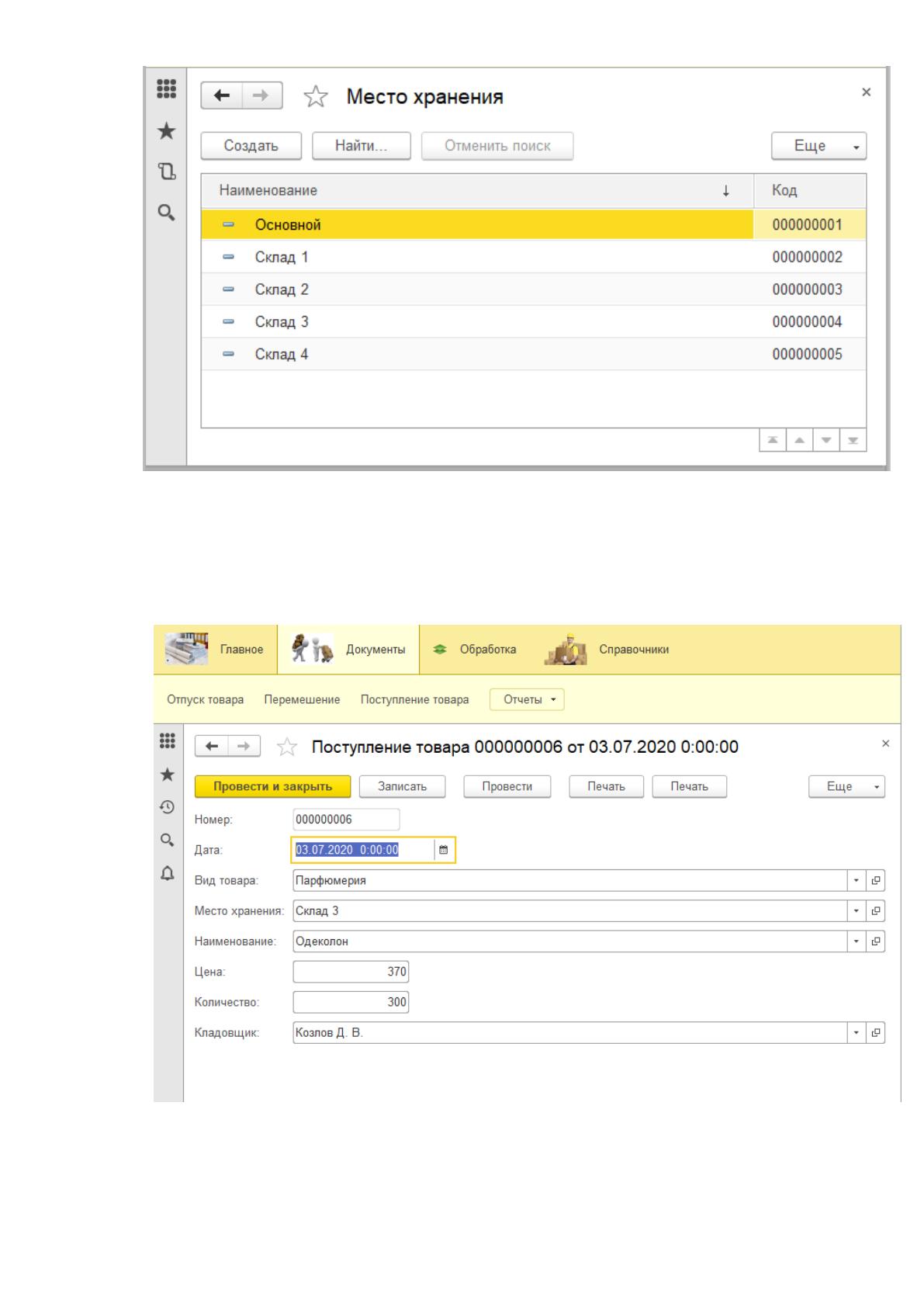

Рисунок 19. Заполнение справочника Место хранения
Заполняем документы (рис. 20-22)
Рисунок 20. Заполнение документа Поступление товара
61

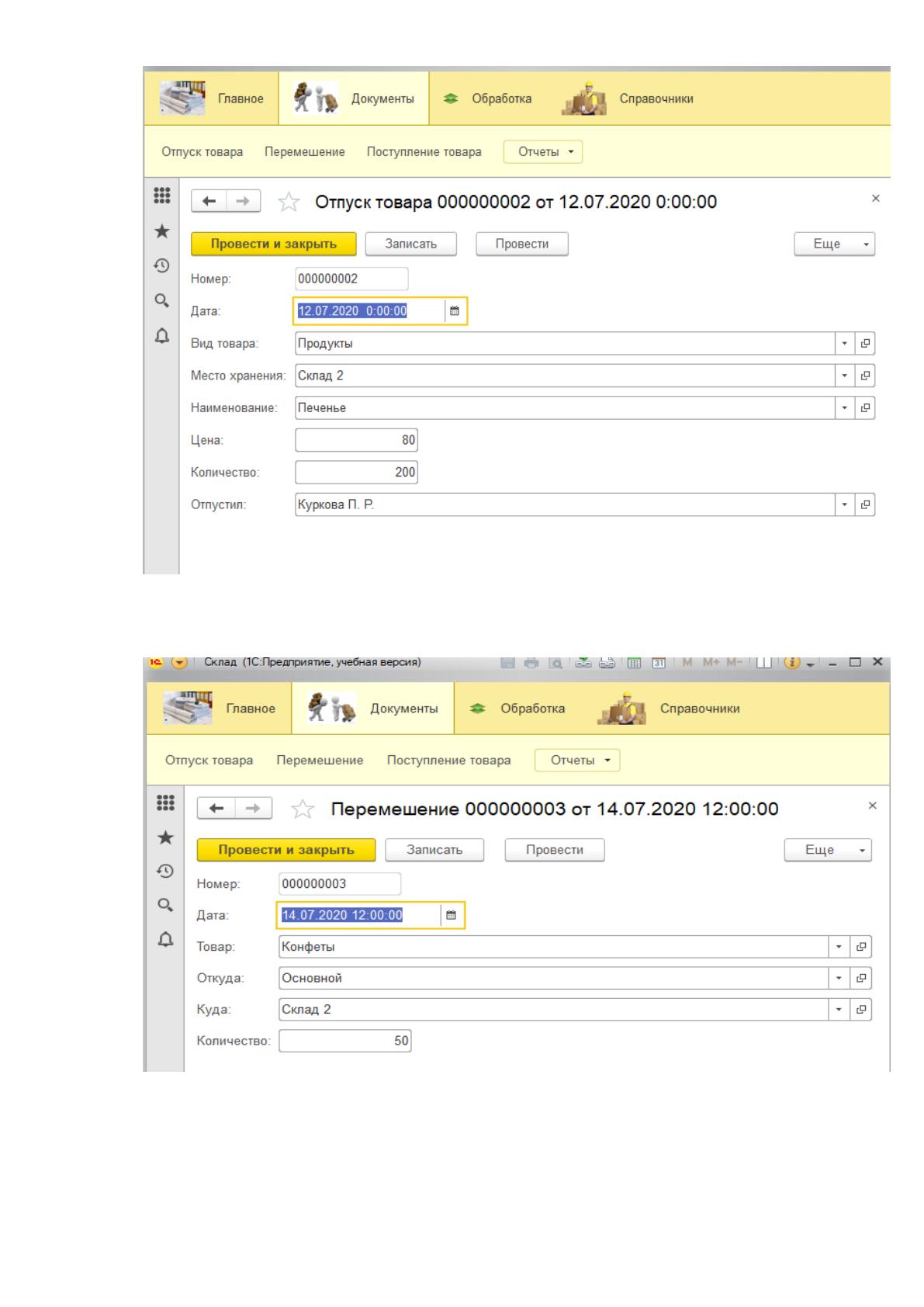

Рисунок 21. Заполнение документа Отпуск товара
Рисунок 22. Заполнение документа Перемещение
Получили следующие отчеты: (рис. 23-25)
