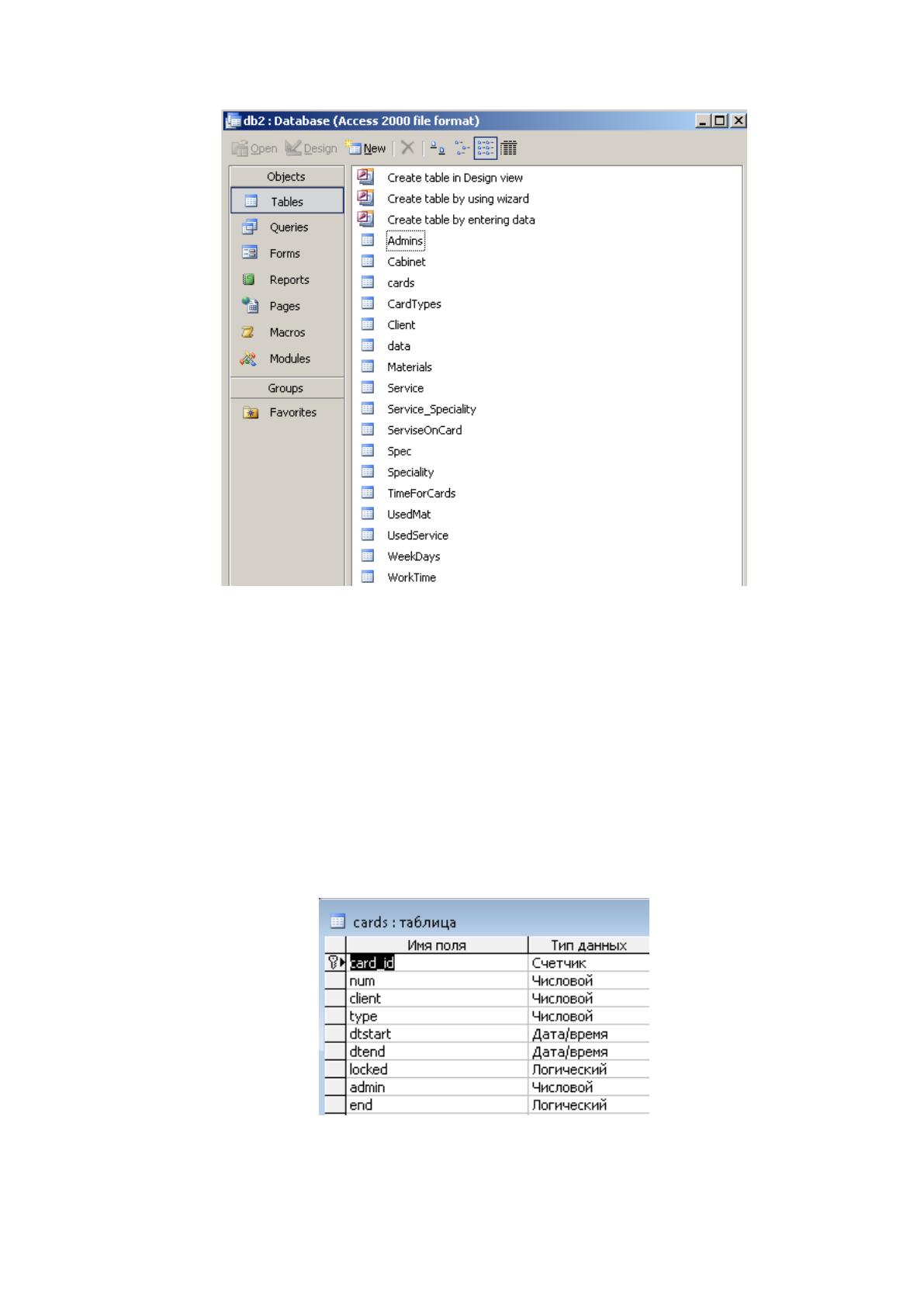

Рисунок 15 – Структура разработанных таблиц БД в СУБД MS Access
Затем проектируем формы документов и отчетов, а также запросы
для них, уточняем измерения и ресурсы для регистров оперативного учета.
На заключительном этапе создаются различные пользовательские меню,
журналы документов, интерфейс всего проекта, определяются права
пользователей. В процессе отладки и доработки, возможен возврат на
любой этап процесса разработки. Структура таблицы учета карт созданной
БД в режиме конструктора приведена на рис.16.
Рисунок 16 – Структура таблицы учета карт созданной БД в режиме
конструктора
55
Данная таблица хранит информацию о картах клиентов и содержит 8
содержательных полей числового, логического и временного типов
данных, а также поле целочисленного автоматического инкремента в
качестве уникального идентификатора записи.
Структура таблицы учета клиентов созданной БД в режиме
конструктора приведена на рис.17.
Данная таблица хранит информацию о клиентах организации и
содержит 16 содержательных полей числового, текстового, логического и
временного типов данных, а также поле целочисленного автоматического
инкремента в качестве уникального идентификатора записи Client_ID и
целочисленное поле внешнего ключа для связи с таблицей пользователей
admin_id. .

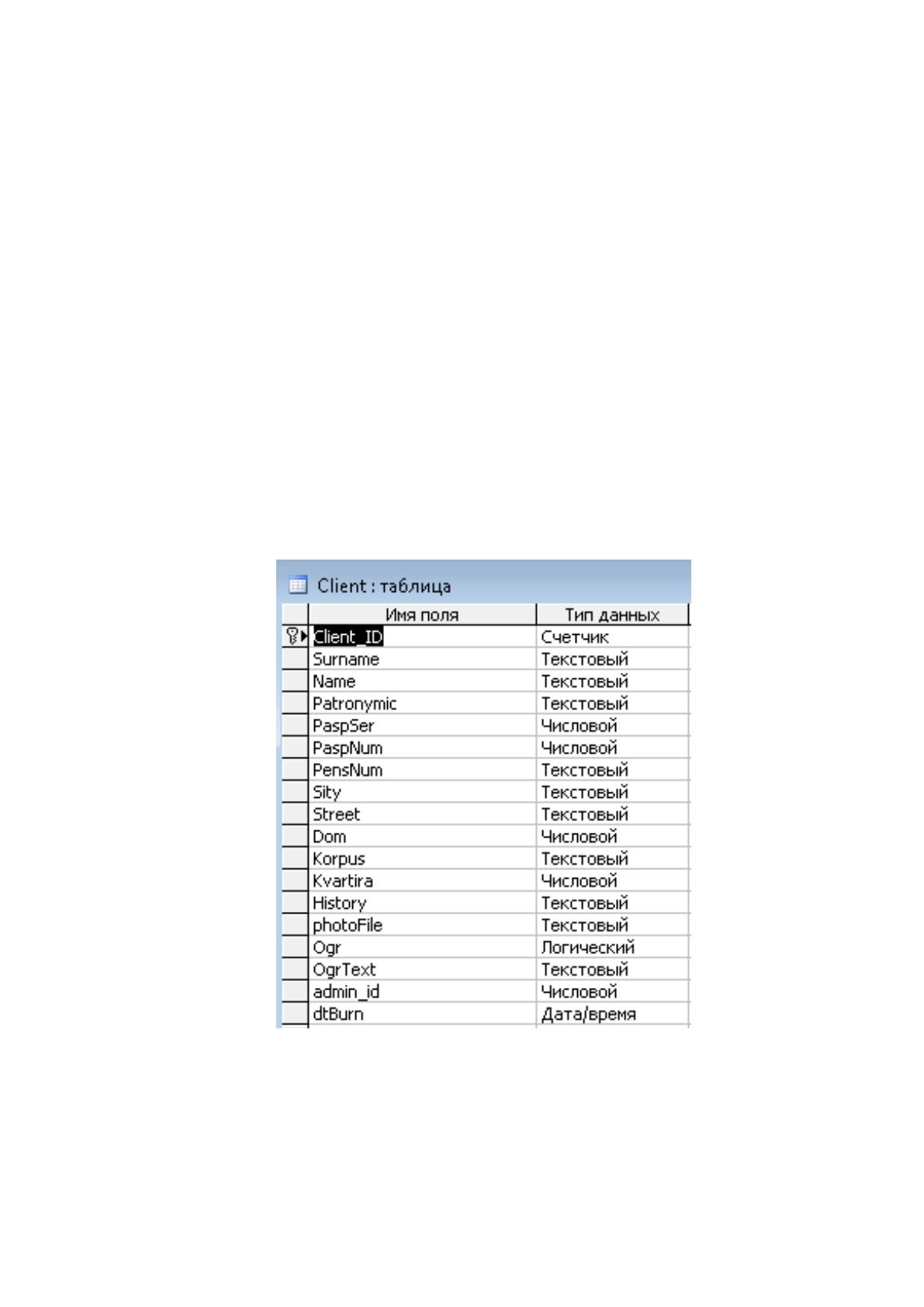

Рисунок 17 – Структура таблицы учета клиентов созданной БД в
режиме конструктора
Структура таблицы учета специалистов созданной БД в режиме
конструктора приведена на рис.18.
56
Данная таблица хранит информацию о специалистах, оказывающих
клиентам организации различные оздоровительные услуги по их
потребностям, и содержит 14 отдельных содержательных полей числового,
текстового и временного типов данных, а также поле целочисленного
автоматического инкремента в качестве уникального идентификатора
записи Speciality_ID.

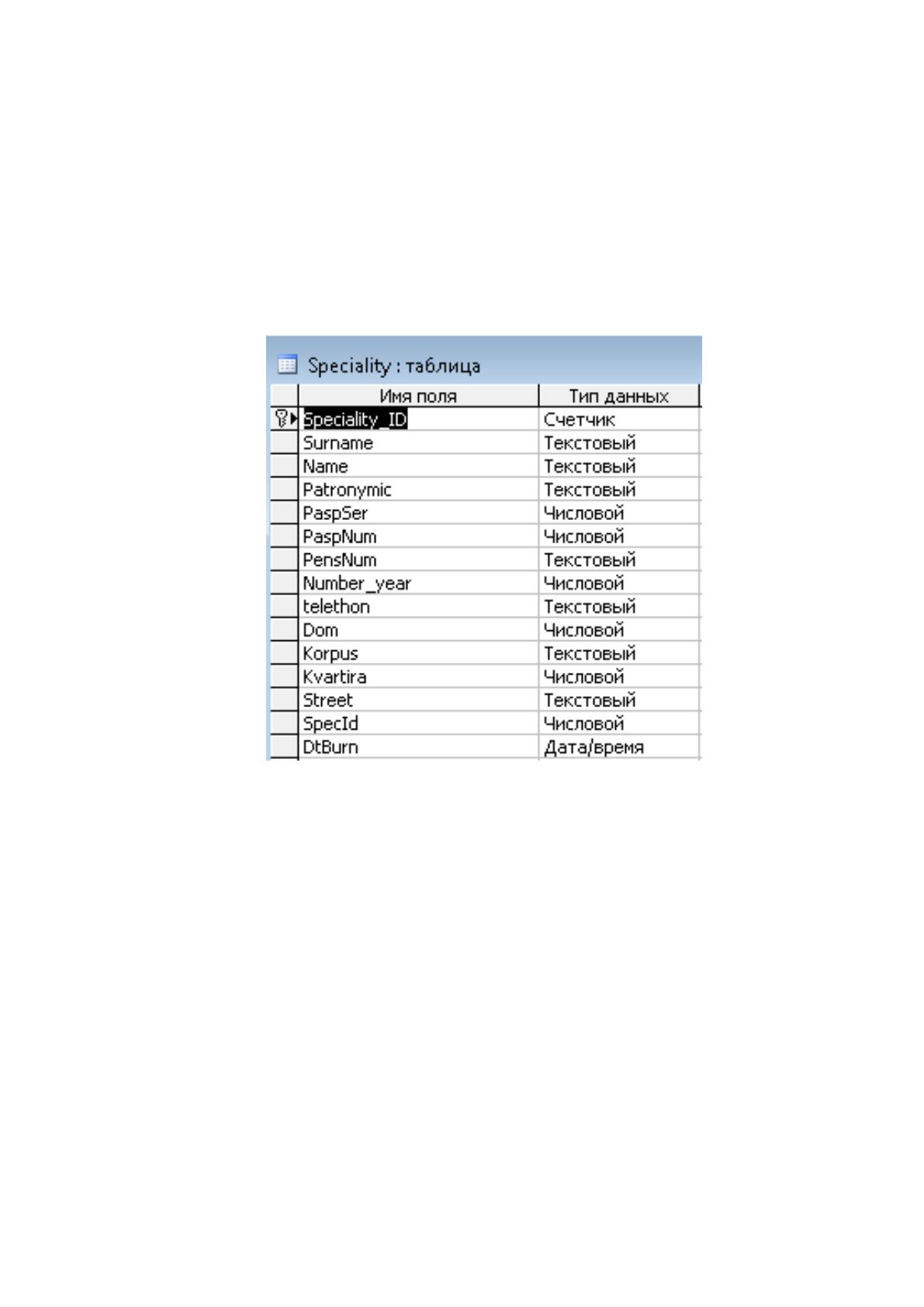

Рисунок 18 – Структура таблицы учета специалистов созданной БД в
режиме конструктора
Структурная схема интерфейсных форм программы приведена на
рис.19.
Всего информационная система включает 7 пунктов главного меню,
12 основных и 5 дополнительных функциональных форм, созданных в
формате справочников, для осуществления операций по поддержке и
автоматизации управления учетной деятельностью менеджера
оздоровительной организации при осуществлении его производственной
деятельности.
57
Запуск
программы
Окно
программы
ДанныеКартыБезопасностьСистема Действия Анализ
Выход Регистрация
Администрат
оры
Настройка
пользователя
Справочник
«тип карт»
Услуги по
типу карты
Карты
Клиенты
Справочник
«кабинеты»
Справочник
«услуги»
Справочник
«сотрудники»
Специальности
сотрудников
Сотрудники
по кабинетам
Справочник
«материалы»
Справочник
«специальнос
ти»
Статистика
доходов по
месяцам
Новое
посещение
Регистрация
посещения
О программе
Диаграмма
привлеченных
Диаграмма по
инструкторам
Статистика
клиентов
Сегодня дни
рождения
Давно не
приходившие
помощь
Рисунок 19 – Структурная схема интерфейсных форм программы
Проект интерфейса главной формы в среде разработки приведен на
рис.20. Для придания главной форме более информативного вида
подключена возможность загрузки в качестве фона изображения
оздоровительного центра, использованные кнопки на палитре под главным
меню снабжены графическими пиктограммами для лучшего
ориентирования пользователя системы в процессе ее эксплуатации.
58

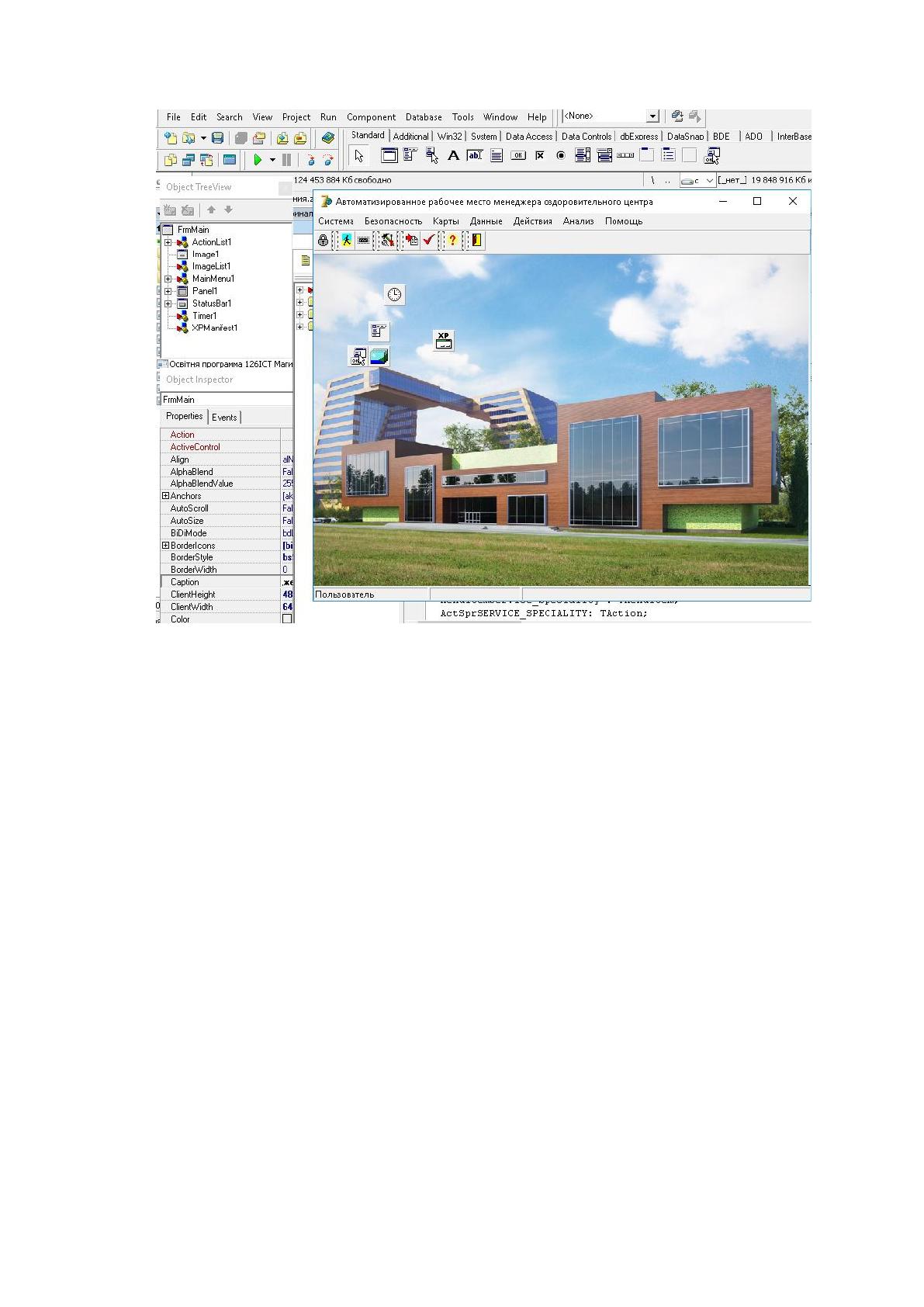

Рисунок 20 – Проект интерфейса главной формы в среде разработки
На базе разработанного проекта приложения следует описать
навигационные возможности по его использованию
3.2. Разработка и описание навигационных возможностей системы
Для достижения максимального удобства при работе с программой
пользователь должен взаимодействовать только с теми элементами
программы, которые необходимы ему в данный момент времени, и тем
более пользователь не должен работать непосредственно с теми
элементами, которые представляют собой саму структуру программы и
обеспечивают ее работоспособность.
Разработанная программа проста в освоении и рассчитана не только
на профессионалов, но и на рядовых пользователей, работающих под
Windows. Удобный интуитивно понятный интерфейс в сочетании с
59
мощной системой вспомогательных рисунков и всплывающих подсказок
позволят работать с программой без предварительной подготовки.
Главное окно автоматизированного рабочего места менеджера
оздоровительного центра приведено на рис.21.

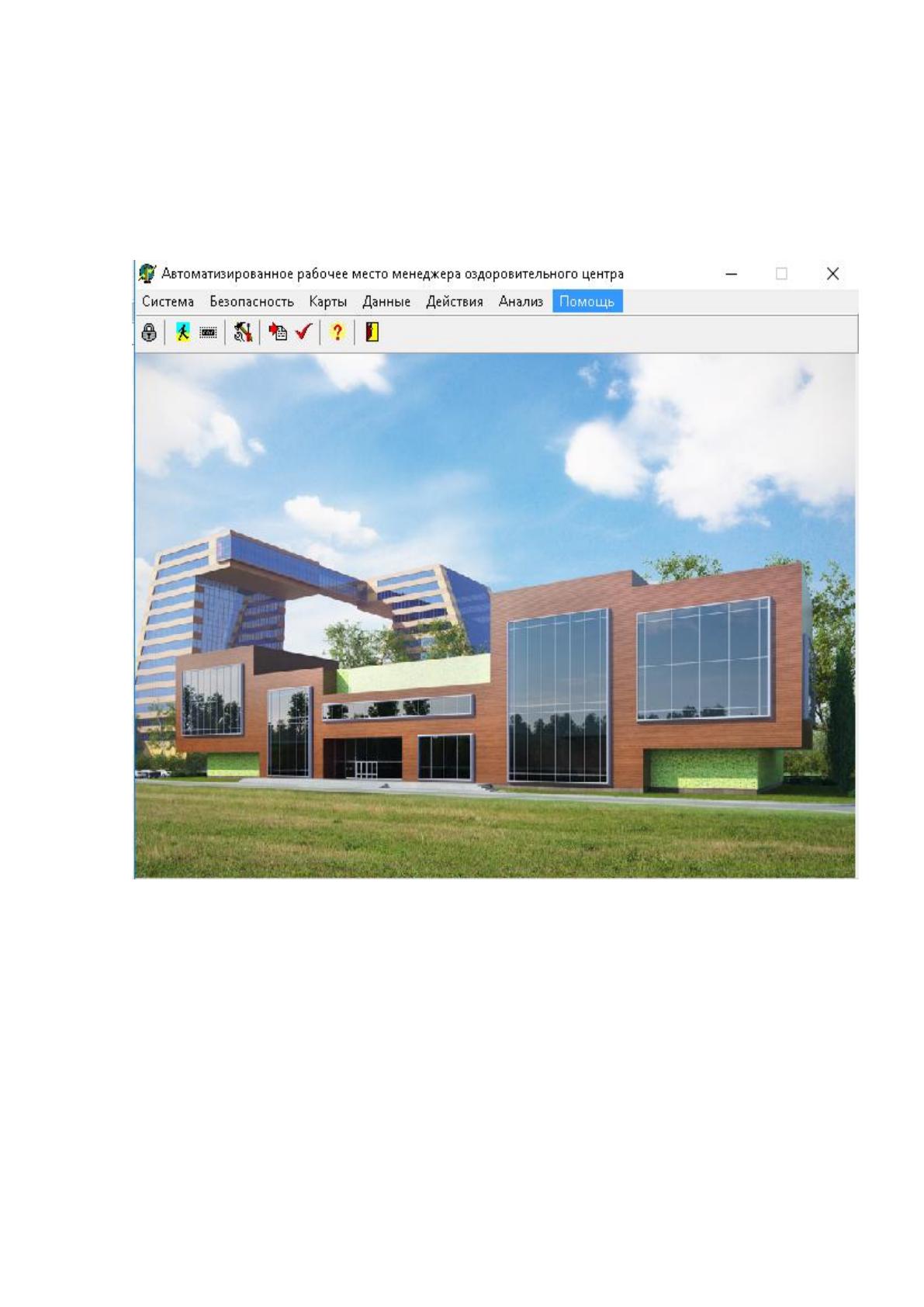

Рисунок 21 – Главное окно запущенной системы АРМ
Данное окно содержит следующие компоненты:
Main Menu - для отражения основных категорий системы и
удобной навигации между ними;
Buttons - кнопки для быстрого открывания форм по
редактированию паролей и логинов клиентов системы, управления
клиентами, управления картами снижок, управления сотрудниками
организации, создания новой заявки на посещение соответствующих
60
процедур клиентом, регистрация посещения клиентом оздоровительного
мероприятия, информация о разработчике программы и закрытия
программы.
Перечень подпунктов пункта «Система» главного меню
разработанной информационной системы приведен на рис.22.
Данный перечень содержит пункт инициализации и выполнения
выхода из информационной системы, то есть корректное завершение ее
работы.

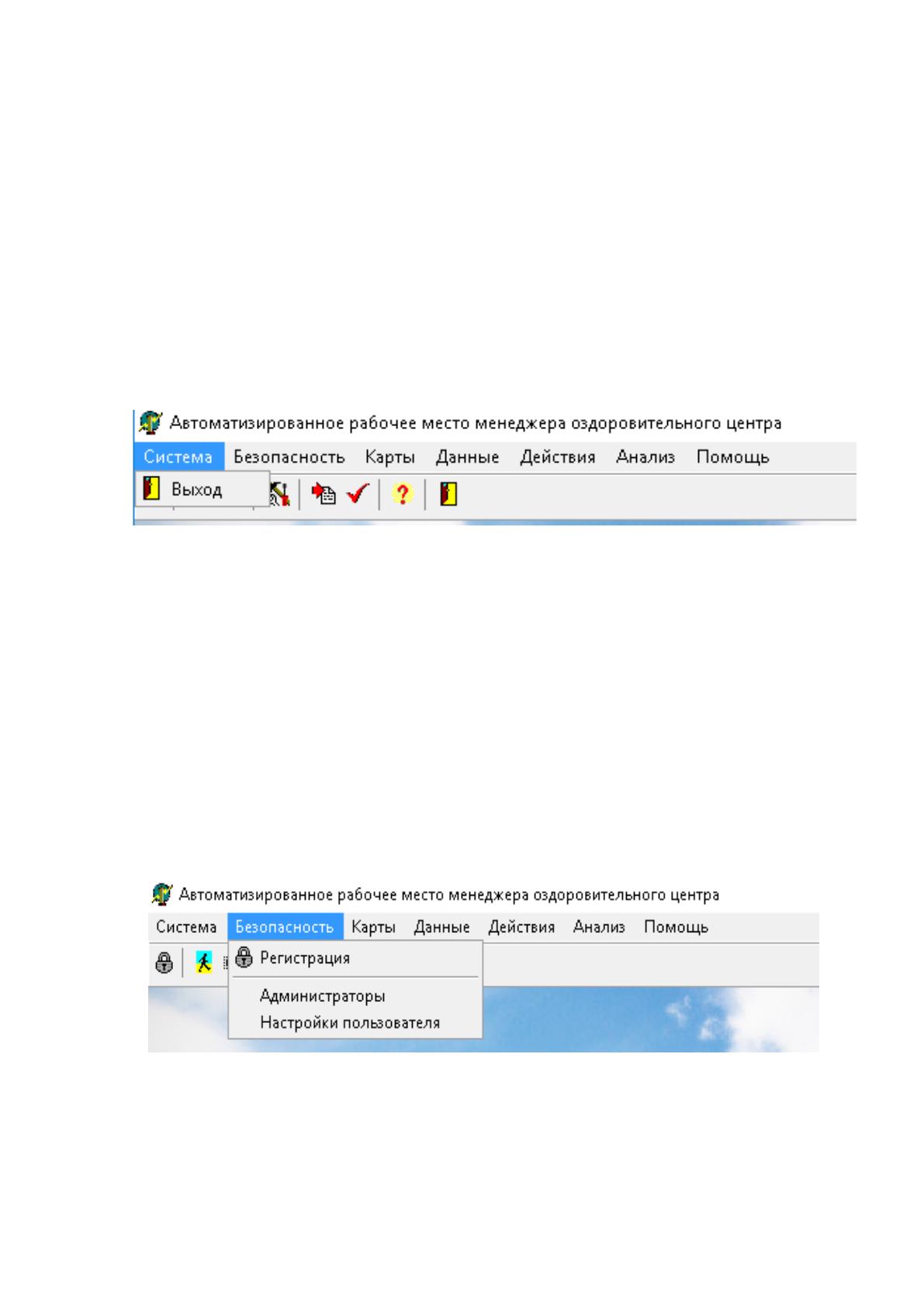

Рисунок 22 – Перечень подпунктов пункта «Система» главного меню
разработанного АРМ
Перечень подпунктов пункта «Безопасность» главного меню
разработанного АРМ приведен на рис.23.
Данный перечень содержит следующие пункты меню для
осуществления навигации по системе:
регистрация в системе;
администраторы информационной системы;
пользовательские настройки.
Рисунок 23 – Перечень подпунктов пункта «Безопасность» главного
меню разработанного АРМ
61
Перечень подпунктов пункта «Безопасность» главного меню
разработанного АРМ приведен на рис.24.
Данный перечень содержит следующие пункты меню для
осуществления навигации по системе:
справочник «Типы карт»;
формы управления услугами по типам карт;
форма управления картами.

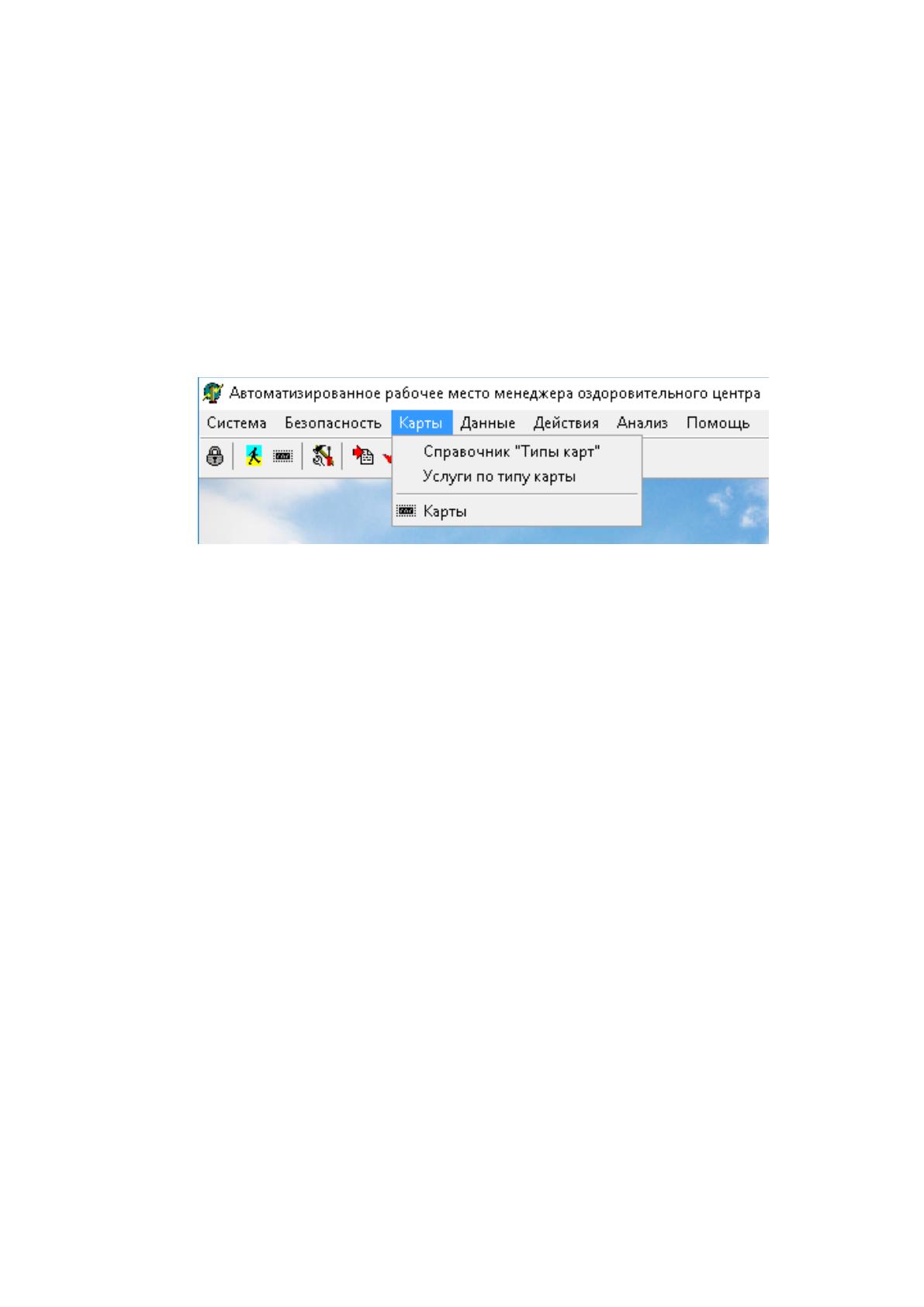

Рисунок 24 – Перечень подпунктов пункта «Карты» главного меню
разработанного АРМ
Перечень подпунктов пункта «Данные» главного меню
разработанного АРМ приведены на рис.25. Данный перечень содержит
следующие пункты меню:
форму управления клиентами системы;
справочник по кабинетам оздоровительного учреждения;
справочник по услугам оздоровительного заведением;
справочник по сотрудникам, работающим в оздоровительном
учреждении;
справочник по специальностям сотрудников, работающих в
оздоровительном заведении;
справочник по соответствию кабинетов и сотрудников,
работающих в оздоровительном учреждении;
справочник по материалам, которые предлагаются клиентам в
оздоровительном учреждении.
62

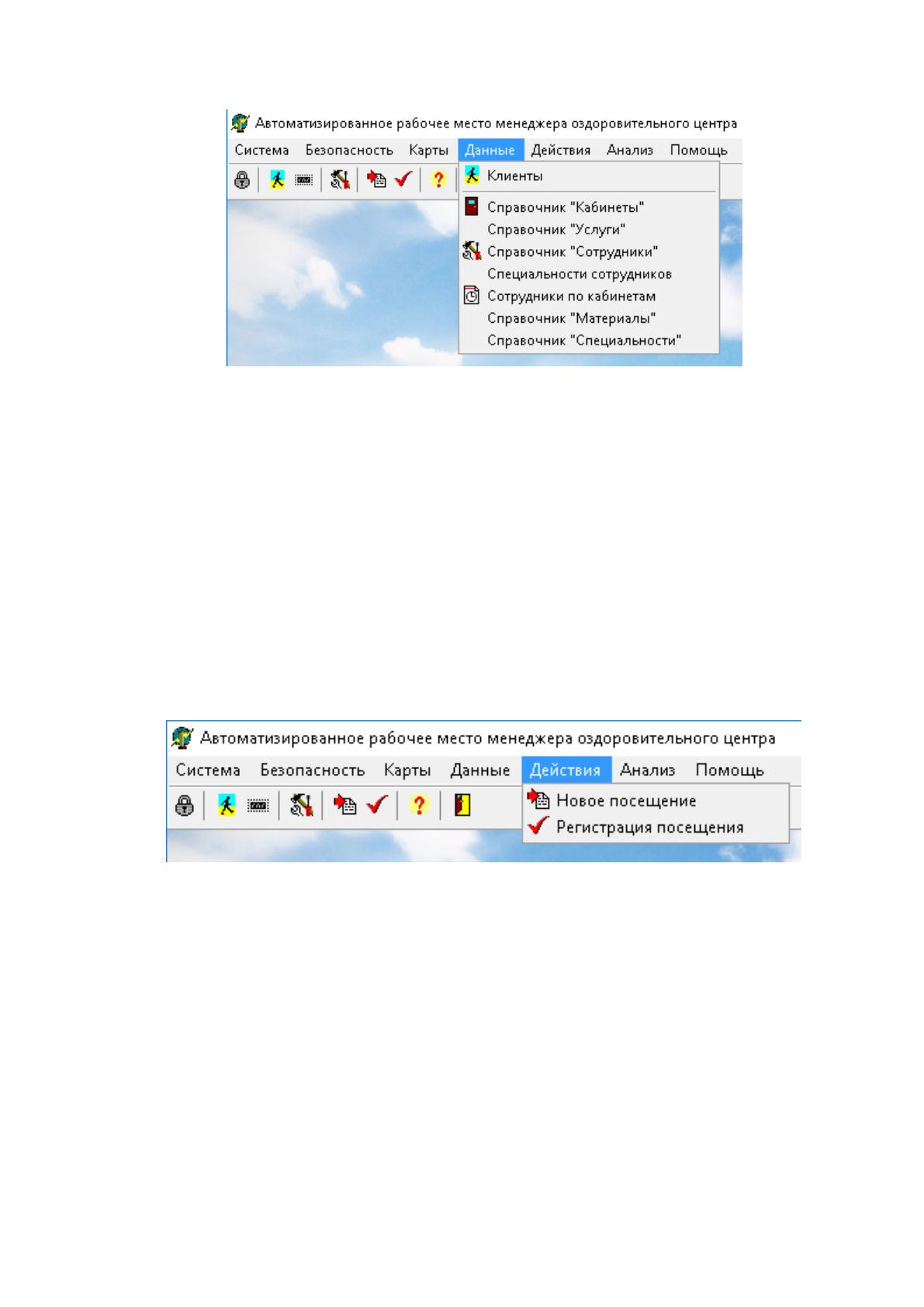

Рисунок 25 – Перечень подпунктов пункта «Данные» главного меню
разработанного АРМ
Перечень подпунктов пункта «Действия» главного меню
разработанного АРМ приведен на рис.26. Данный перечень содержит
следующие пункты меню:
форму создания нового посещения клиентом соответствующей
оздоровительной процедуры;
форму регистрации посещения клиентом выбранной
оздоровительной процедуры, на которую он зарегистрирован.
Рисунок 26 – Перечень подпунктов пункта «Действия» главного меню
разработанного АРМ
Перечень подпунктов пункта «Анализ» главного меню
разработанного АРМ приведены на рис.27. Данный перечень содержит
следующие основные пункты меню:
форму отслеживания статистики доходов по месяцам нового
посещения клиентом оздоровительных процедур;
63
форму отслеживания статистики количества привлеченных
соответствующими администраторами клиентов в оздоровительную
организацию;
форму отслеживания статистики по клиентам, присутствующих в
базе данных информационной системы.

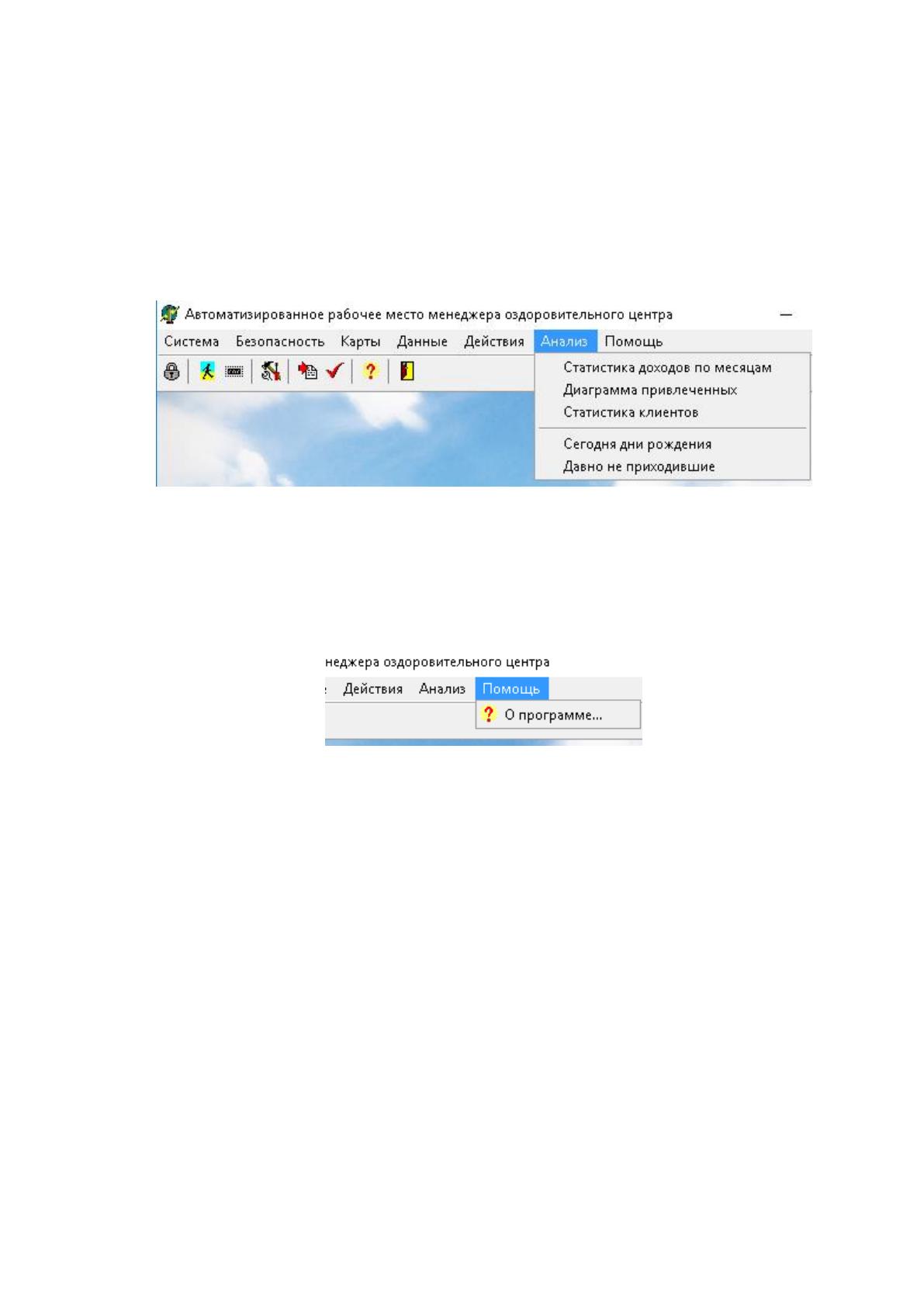

Рисунок 27 – Перечень подпунктов пункта «Анализ» главного меню
разработанного АРМ
Перечень подпунктов пункта «Помощь» главного меню
разработанного АРМ приведен на рис.28.
Рисунок 28 – Перечень подпунктов пункта «Помощь» главного меню
разработанного АРМ
Данный перечень содержит пункт отображения информации, о
разработчиках созданного АРМ.
3.3. Разработка и описание порядка взаимодействия пользователя
системы
Окно аутентификации пользователя системы приведено на рис.28. С
помощью данного окна осуществляется вход в АРМ менеджера
оздоровительного центра.
Реализовано 4 записи простых менеджеров администраторов и
запись главного администратора.
