Благодаря установленному кондиционеру Electrolux EACS-07 HC
температура воздуха на рабочем месте менеджера соответствует
оптимальным значениям. Относительная влажность воздуха составляет
около 50 %. Скорость движения воздуха не измерялась.
Анализ показал, что, исходя из полученных данных, руководствуясь
таблицей 30 дополнительных мер по улучшению микроклимата не требуется.
4.1.5 Соответствие норм аэроионного состава воздушной среды
В зоне дыхания пользователя ПЭВМ число отрицательно заряженных
легких ионов кислорода (аэроионов) практически отсутствует. В то же время,
в соответствии с СанПиН 2.2.4.548-96 [4.6] установлены величины
параметров микроклимата, создающие комфортные условия.
Уровни положительных и отрицательных аэроинов в воздухе помещений,
где расположены ПЭВМ, должны соответствовать действующим санитарно-
эпидемиологическим нормативам. Согласно требованиям СанПиН
2.2.2/2.4.2620-10 [4.3] необходимо насыщать воздух в помещениях
отрицательно заряженными аэроионами кислорода. Нормы ионизации
воздуха приведены в таблице 31.
Таблица 31 – Уровни ионизации воздуха помещений при работе на
ПЭВМ
Уровни
Число ионов в 1 см
3
воздуха
n
+
n
–
Минимально необходимые
400
600
Оптимальные
1500 – 3000
3000 – 5000
Максимально допустимые
50 000
50 000
83
В рассматриваемом помещении есть настенный аэроионизатор " ИОН –
25 ", который предназначен для компенсации аэроионной недостаточности
на рабочих местах пользователей ПВЭМ. В документации хранящейся в
офисе, указан оптимальный радиус аэроионизации воздуха 1,5 - 3 метра, в
таком радиусе он поддерживает уровень ионизации воздуха в норме. В
нашем офисе аэроионизатор подвешен на стене Дополнительных мер не
требуется.
4.1.6 Повышенный уровень шума на рабочем месте
Шум создается не отрегулированными источниками люминесцентного
освещения, вентиляторами местного охлаждения, различными
электромеханическими устройствами, принтерами и т.п.
Согласно эквивалентный уровень звука не должен превышать 50 дБА.
В помещениях с низким уровнем общего шума, каким является помещение, в
котором расположено рабочее место, источниками шумовых помех могут
стать офисное оборудование: вентиляторы блоков питания ПЭВМ;
внутренние динамики ПЭВМ; дисководы; принтеры, вентиляционная
установка, кондиционер. Длительное воздействие этих шумов отрицательно
сказывается на эмоциональном состоянии персонала.
Меры по нормированию шума и вибрации приведены в пункте 4.2.6.
4.1.7 Освещенность рабочего места
На основании СНиП 23-05-95* [4.4] освещённость на поверхности
рабочего стола в зоне размещения документов должна быть в пределах 300-
500 лк. Коэффициент пульсации светового потока не должен превышать 5%.
При выполнении зрительных работ высокой точности общая освещенность
должна составлять 300-500 лк. Кроме того, все поле зрения должно быть
освещено достаточно равномерно – это основное гигиеническое требование.
Так как замеры освещения люксметром не проводились, далее представлен
проверочный расчет освещенности в кабинете специалиста по обработке
84
заказов. Фактически общее искусственное освещение поддерживается двумя
светильниками PRBLUX/R 418 с двойной зеркальной параболической
решеткой с люминесцентными лампами PHILIPS TL’D Standard 18W. в
каждом из которых установлены 4 люминесцентные лампы низкого ртутного
давления мощностью 18 Вт. Расстояние между центрами светильников (L)
равно 2 метра.
Освещённость вычисляется по формуле [4.1]:
kzS
nNФ
E
л
***100
**
(6)
где
Е– освещённость, лк;
Фл– световой поток лампы, лм;
N – число светильников, шт;
n – число ламп в светильнике, шт;
z – коэффициент минимальной освещённости, равный отношению
Еср /Емин (для люминесцентных ламп равно 1,1);
k – коэффициент запаса;
ŋ — коэффициент использования светового потока, выбирается из
таблиц, в зависимости от типа светильника, размеров помещения,
коэффициентов отражения стен и потолка помещения.
В нашем случае характеристики будут следующие. Световой поток Фл
люминесцентной лампы низкого давления мощностью 18 Вт на основании
равен 1150 лм, число светильников N = 4 шт, 8 ламп; площадь освещаемого
помещения S = 35 м
2
; коэффициент запаса к = 1,5; коэффициент
минимальной освещённости z = 1,1.
Выберем из таблицы коэффициент использования светового потока по
следующим данным: коэффициент отражения навесного потолка R
п
равен
50%; коэффициент отражения от стен, окрашенных в несветлую краску R
ст
равен 30%, а коэффициент отражения от пола, покрытого тёмным
85
линолеумом R
пол
равен 10 %:
)( ВАНр
ВА
i
, (7)
Где i - индекс помещения; А — длина; В — ширина помещения;
Нр — высота подвеса светильника над рабочей поверхностью в
метрах;
H
p
=H–h
1
–h
2
(8)
где H— высота помещения, м;
h
1
— расстояние от потолка до лампы (лампы встроены в подвесной
потолок), м;
h
2
— работа сидя, м;
H
p
= 3 – 0 – 1 = 2
)+(
=i
4,562
4,56
= 1,38
Тогда по таблице находим (при i равной 1,38) ŋ равно 45
(значение i округлено в меньшую сторону до i = 1,25).
E= (1150*4*4*45)/(100*27*1.1*1,5) = 186 лк
Сравнивая фактическую освещенность в 186 лк. с требуемыми 300-400
лк. видно, что освещение недостаточное. Вывод: на рабочем месте
недостаточная освещенность, всего 186 лк., вместо 300-500 лк. Вследствие
того, что норма не выполняется, менеджер будет быстро уставать.
Меры по приведению коэффициента пульсации к норме приведены в
пункте 4.2.7.
4.1.8 Соответствие нормам пожарной безопасности
Анализ пожарной безопасности проводится в соответствии с
источником [4.7], который оговаривает общие требования к пожарной
безопасности. Данное помещение оснащено аптечкой и углекислотным
86
огнетушителем. Также данное помещение оснащено датчиками пожарной
сигнализации.
Согласно п. 8.1.15 СанПиН 2.2.2.542-96 помещения должны быть
оснащены аптечкой первой помощи и порошковым огнетушителем. Наше
помещение соответствует этим нормам.
4.2 Разработка мероприятий, обеспечивающих безопасность при работе
на ПЭВМ

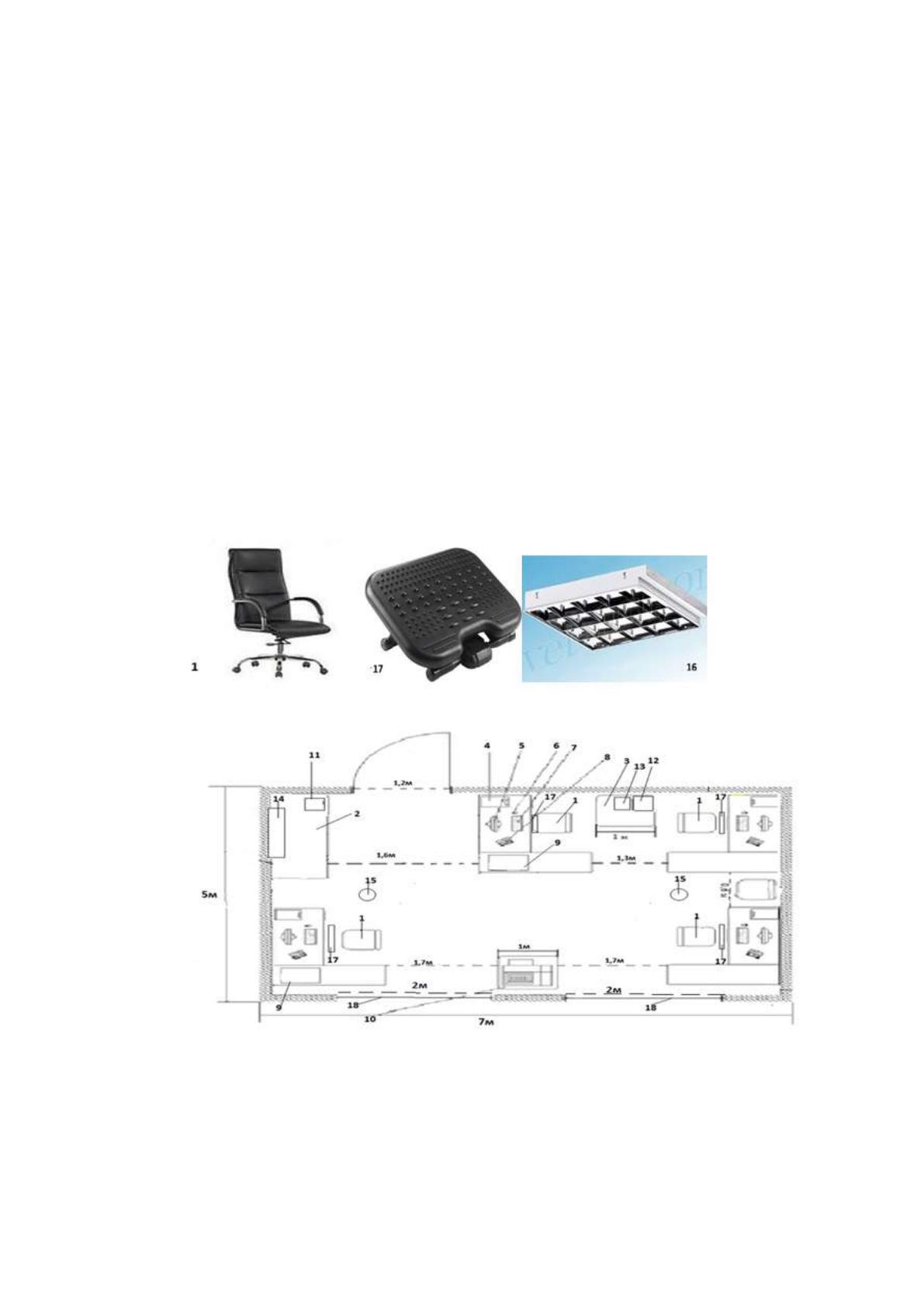

Рекомендуемая схема планировки и организации рабочего места
специалиста по обработке заказов представлена на рисунке 29.
Рисунок 29 – Рекомендуемая схема рабочего места специалиста
1 – рабочее кресло Q-092 CZARNY, 2 – шкаф, 3 – тумба, 4 – системный блок, 5 –монитор, 6 –
мышь, 7 –клавиатура, 8 –подставка для документов, 9 – принтер, 10 – Многофункциональное устройство
(МФУ), 11 – огнетушитель; 12–аптечка; 13–аэронизатор ИОН-25; 14- кондиционер Electrolux EACS-07 HC;
87
15– датчики пожарной сигнализации ARITECH; 16 – светильники PRBLUX/R 418; 17 - подставка для ног
Kensington SoleSoother 56155E; 18–окно.
Разработка мероприятий, обеспечивающих безопасность при работе на
ПЭВМ, проведена с рекомендациями, приведенных в литературных источниках
[4.1-4.15].
4.2.1 Разработка мероприятий по улучшению труда и отдыха
Т.к. на рабочем месте отсутствуют регламентированные перерывы, то
согласно [4.1] рекомендуется их ввести, выделив суммарно на них 50 минут
рабочего времени. Рекомендуется делать перерыв раз в час
продолжительностью 10 минут каждый. Также рекомендуется во время этих
перерывов проводить производственную гимнастику, которая поможет
работнику сохранить хорошее самочувствие и здоровье.
1 Упражнение для спины «Прогиб». Сядьте ровно, возьмитесь руками
за сиденье стула, голову держите прямо, медленно и плавно прогните спину.
Максимально оттяните плечи назад и вниз. Следите за тем, чтобы вам было
комфортно. Медленно и плавно вернитесь в исходное положение.
Упражнение можно повторять несколько раз.
2 Упражнение для глаз. Задача расслабить глазные мышцы, улучшить
кровоснабжение. Можно быстро поморгать, перемещать взгляд с монитора
на любой другой предмет в офисе. Если есть окно, то полезно смещать взгляд
на разные расстояния (ближе - дальше). Моргание способствует не только
увлажнению и очищению поверхности глаз, но и расслаблению лицевых,
лобных мышц (без сдвигания бровей).
Так же при работе необходимо: дышать ритмично, свободно, глубоко,
чтобы обеспечивать кислородом все части тела; держать в расслабленном
состоянии плечи и руки - в руках не будет напряжения, если плечи опущены;
чаще моргать и смотреть вдаль.
88
4.2.2 Правильная организация рабочего места
В результате анализа были выявлены нарушения в организации
непосредственно самого рабочего места администратора. Мной было
выбрано рабочее кресло Q-092 CZARNY.
Таблица 32 - Требования норм и фактические значения размеров
предлагаемого кресла
Параметр
Норма
Фактическое
значение
Соответствие
норме
Ширина поверхности
сиденья
≥ 400 мм
500 мм
Соответствует
норме
Глубина поверхности
сиденья
≥ 400 мм
500 мм
Соответствует
норме
Регулировка высоты
поверхности сиденья
400 – 550 мм
400-550 мм
Соответствует
норме
Регулировка углов наклона
сиденья
Вперёд – до 15
о
,
назад – до 5
о
Вперед - до 15
о
,
назад – до 10
о
Соответствует
норме
Высота опорной
поверхности спинки
300 20 мм
320
Соответствует
норме
Ширина опорной
поверхности спинки
≥ 380 мм
500 мм
Соответствует
норме
Угол наклона спинки в
вертикальной плоскости
30
о
30
о
Соответствует
норме
Регулировка расстояния
спинки от переднего края
сиденья
260 – 400 мм
280-400
Соответствует
норме
Стационарные или съёмные
подлокотники
Длина – не менее
250 мм, ширина –
50 – 70 мм
Длина – 300 мм,
ширина – 60 мм
Соответствует
норме
Регулировка
подлокотников по высоте
над сиденьем
230 30 мм
220 30мм
Соответствует
норме
Регулировка внутреннего
расстояния между
подлокотниками
350 – 500 мм
370 – 500 мм
Соответствует
норме
89
Из таблицы 32 видно, что выбранное рабочее кресло соответствует
нормам приведённым в ГОСТ Р 50923-96 [4.2]
В связи с этим я предлагаю организовать рабочее место, следующим
образом (рисунок 30) . Оптимальные размеры поверхности стола 1800 х
1000 кв. мм. Под столом должно иметься пространство для ног с размерами
по глубине 700 мм. Рабочий стол оператора должен также иметь подставку
для ног, расположенную под углом 15° к поверхности стола. Длина
подставки 400 мм, ширина - 350 мм. Удаленность клавиатуры от края стола
должна быть не более 300 мм, что обеспечит оператору удобную опору для
предплечий.

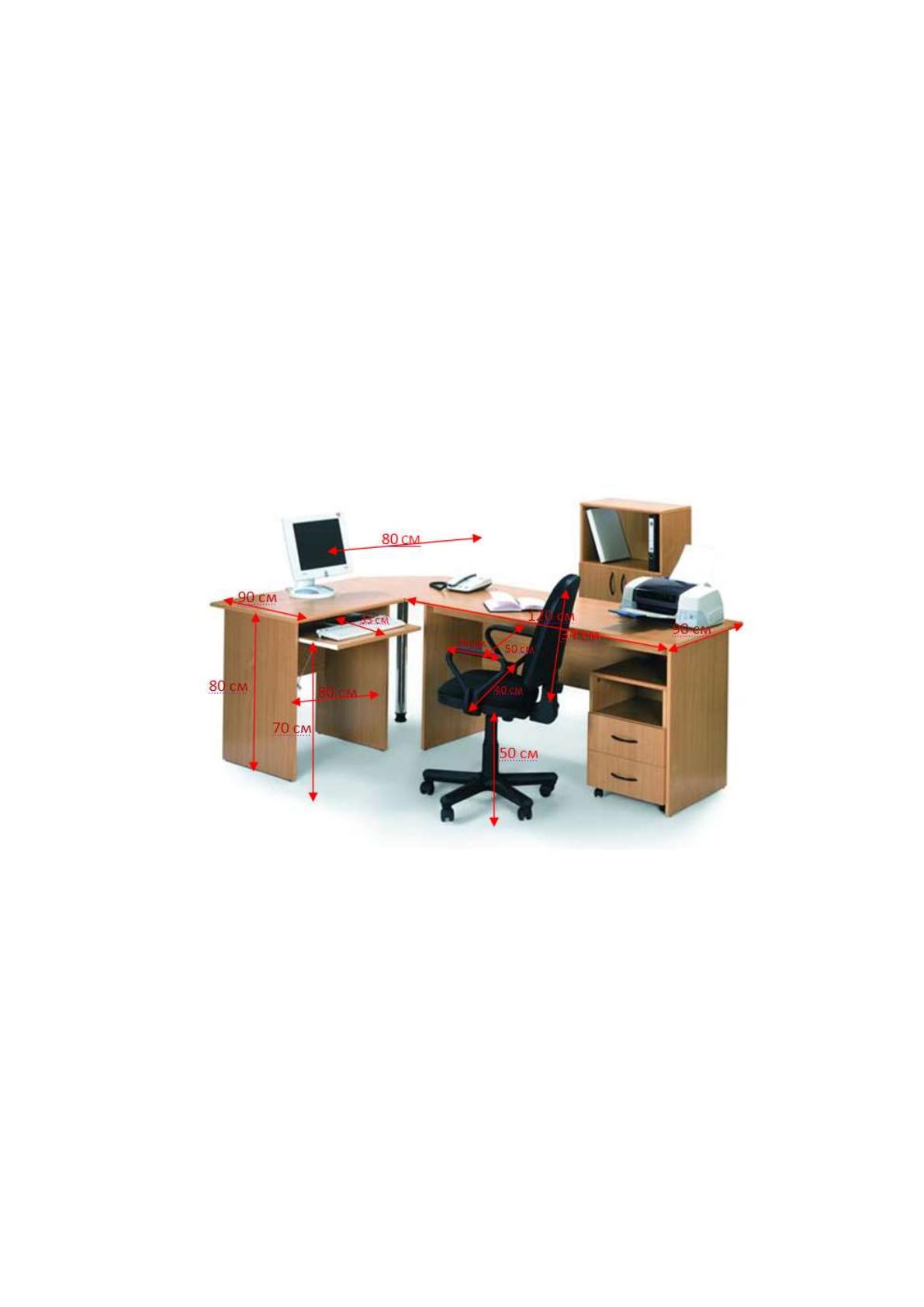

Рисунок 30 - Рабочее место специалиста
Расстояние между глазами оператора и экраном видеодисплея должно
составлять 40 - 80 см. Рабочий кресло программиста должно быть снабжено
подъемно-поворотным механизмом. Высота сиденья должна регулироваться
в пределах 400 - 500 мм. Глубина сиденья должна составлять не менее 380
мм, а ширина - не менее 400 мм. Высота опорной поверхности спинки 340
мм, ширина - 400 мм.
90
В соответствии с СанПин 2.2.2/2.4.2620-10[4.3] рабочее место нужно
снабдить также подставкой для ног. Подставка для ног должна
регулироваться по высоте в пределах до 150 мм и углу наклона опорной
поверхности — до 20°. Ширина опорной поверхности подставки для ног
должна быть не менее 300 мм, глубина не менее 400 мм. Поверхность
подставки должна быть рифленой. По переднему краю должен быть
предусмотрен бортик высотой 10 мм.
При анализе различных вариантов была выбрана подставка для ног
«Kensington SoleSoother 56155EU» компании «ООО СПРИНТЕРС»[4.13]. В
таблице 33 сравниваются значения норм по СанПин 2.2.2/2.4.2620-10[4.3] и
фактические значения параметров подставки для ног «Kensington SoleSoother
56155EU».
Таблица 33 - Требования норм и фактические значения параметров
подставки для ног «Connect»
Параметр
Норма
Фактическое
значение
Соответствие норме
Ширина
Не менее 300 мм
370 мм
Соответствует норме
Глубина
Не менее 400 мм
400 мм
Соответствует норме
Регулировка по высоте
В пределах – до 150
мм
120 - 150 мм
Соответствует норме
Угол наклона опорной
поверхности
До 20
о
0 – 20
о
Соответствует норме
Из таблицы 33 видно, что выбранная подставка для ног соответствует
нормам приведённым в СанПин 2.2.2/2.4.2620-10[4.3].
91
4.2.3 Мероприятия по защите информации
В пункте 4.1.3 описаны меры, предпринятые по защите информации и
выбрана надежная антивирусная программа. Поэтому дополнительных мер
не требуется.
4.2.4 Мероприятия по обеспечению нормам параметров
микроклимата
В соответствии с разделом 4.1.4 в офисе есть кондиционер Electrolux
EACS-07 HC, микроклимат соответствует нормам. Поэтому дополнительных
мер не требуется.
4.2.5 Мероприятия по соответствию норм аэроионного состава
воздушной среды
Согласно пункту 4.1.5 аэроионный состав воздуха соответствует
нормам. Поэтому дополнительных мер не требуется.
4.2.6 Нормирование шума и вибрации
Производственные помещения, в которых для работы используются
преимущественно ПЭВМ (диспетчерские, операторские, расчетные и др.), и
учебные помещения (аудитории вычислительной техники, дисплейные классы,
кабинеты и др.) не должны граничить с помещениями, в которых уровни шума и
вибрации превышают нормируемые значения (механические цехи, мастерские т.п.).
Кабинет не граничит с подобного рода помещениями, что не создает особых
шумовых помех.
Уровни вибраций на рабочих местах с ПЭВМ не должны превышать допустимых
значений согласно СН 2.2.4.2.1.8.566–96.
Для улучшения комфорта работы применены бесшумные вентиляторы в узлы
ПЭВМ фирмы Label.
