65
свай), что обеспечивает безопасность для здания и щадящий режим работ.
Ориентируясь на возможность реализации продукции как физическим,
так и юридически лицам, относительной простоте организации производства и
вхождению на новые рынки продукции, наиболее перспективным выступает
производство плитки из резиновой крошки.
Финансовые возможности предприятия по использованию собственных
источников финансирования незначительны, на конец 2018 г. нераспределенная
прибыль составляет 550 тыс. руб., поэтому заемные средства будут
рассматриваться в качестве единственного источника финансирования выпуска
резиновой плитки в рамках диверсификации производства предприятия.
3.2 Инвестиционное предложение по диверсификации производства
предприятия и его содержание
В визуальном отношении резиновая плитка вполне эстетична.
Прикоснувшись к ней, ощущаешь мягкость, вместе с тем она имеет
шероховатости, что обеспечивает прекрасное сцепление, поскользнуться на ней
практически невозможно. Если в холодное время на резиновой тротуарной
плитке образуется лед, то сколоть его будет довольно просто, чему
способствует эластичность материала, которому присуща также
морозостойкость. Так что при минусовой температуре плитка не станет
крошиться под ногами и не обесцветится.
Для резиновой плитки характерны также демпфирующие и
звукопоглощающие качества. Свойства резины придают плитке устойчивость к
растяжениям, деформации, сколам, что делает ее транспортировку удобной и
безопасной. Стоит отметить, что для резиновой плитки не характерно
возникновение трещин и проседания.
Таким образом, в числе достоинств резиновой тротуарной плитки можно
назвать: устойчивость к трещинам и прекрасные амортизационные свойства,
долгий срок эксплуатации, легкий ремонт, поврежденные или износившиеся
плитки без труда можно сменить на новые, «Антискользящие» свойства,
66
быстрое просыхание после выпадение осадков, пылеотталкивающие свойства,
высокая устойчивость к загрязнению.
Технические характеристики резиновой плитки представлены в
таблице 34.
Таблица 34
Технические характеристики резиновой плитки
Показатели
Характеристики
Размер:
500×500х(10;20;30;40;45) мм, 50×350×(10;20;30;40)
Толщина:
10;20;30;40;45 мм
Материал:
90% резиновая крошка,
T использования:
+60˚С … — 45˚С
Плотность:
850 кг/м³ — стандарт
Возможно изготовление 950 – 1000 кг/м³
Морозоустойчивость:
Нет изменений 20 циклов — 20˚С
Безопасная высота при
падении
От 0,7 до 1,7 м
Химическая
устойчивость:
Бензин – нет повреждений Масло – нет повреждений
Стойкость к кратковременным воздействиям кислот и
щелочей
Водопроницаемость:
Плитка водопроницаема, вода уходит через стыки.
Цветовая гамма:
Терракотовый, зеленый, желтый, темно-синий,
оранжевый,
коричневый, черный, серый
Сферы применения:
Детские игровые площадки, травмобезопасные
покрытия, анти скользящие покрытия
Прочность:
Длительный срок использования до 10 лет, высокая
стойкость к истираемости, стойкость к механическим
повреждениям, высокий уровень допустимых нагрузок.
Установка покрытия:
Плитка укладывается на подготовленную сыпучую
поверхность.
При монтаже используются специальные
соединительные втулки по 4 шт. на двух
противоположных сторонах.
Возможна прямая укладка или со смещением.
Рекомендуемое
основание:
Подготовленное сыпучее основание: утрамбованный
грунт, отсев, песок. Твердое основание.
Место использования:
Улица, помещения
Содержание,
обслуживание, уход:
Покрытие можно убирать с использованием обычных
средств и инструментов для уборки.
Внутри помещения возможна сухая и влажная уборка
или пылесос.
При уборке на улице используются метлы, шланги для
полива, пневмомашины для сдувания листьев. В
зимнее время рекомендуется чистка пластиковыми и
деревянными лопатами.
Ремонт:
Ремонтопригодность, возможна легкая замена
испорченной плитки на новую.
67
Ассортимент продукции может постоянно расширяться, так как
оборудование является универсальным. Путем подбора новых пресс-форм
можно расширять перечень производимой продукции. Конфигурация
напольных покрытий может быть различной и зависит только от воображения
производителя. Такое изделие может быть выполнено в виде квадратов,
прямоугольников, ромбов, сегментов с замками, в виде мозаики и других более
сложных геометрических фигур.
Поверхность покрытия может иметь различную фактуру: ровную;
рифлѐную; с любым рисунком или логотипом; поверхность может иметь
отверстия для дренажа изделия; возможны различные цветовые гаммы;
покрытие может быть с вкраплениями из цветного каучука (EPDM-гранулы).
В таблице 35 отражены основные направления применения резиновой
плитки.
Таблица 35
Основные направления применения резиновой плитки
Варианты
Описание
Веранды, балконы, придомовые территории. Плитка
толщиной 40мм может укладываться на основание из
щебня, гравия или даже песка и не требует
значительных трат на асфальтирование или
бетонирование.
Открытые террасы, патио. Если некогда укладывать
террасную доску, хочется сделать травмобезопасным
покрытие на террасе, веранде или балконе -
резиновая плитка является оптимальным решением.
Удобное функциональное покрытие для любой поголы:
она хорошо пропускает влагу во время дождя, не
скользит, с нее быстро стаивает снег, не
нагревается на солнце.
Садовые дорожки, парковые зоны, тропинки. Быстрое
решение вопроса доступа к определенному месту в
загородном доме или парке. Основное преимущество
тут - это быстрая укладка. Покрытие из резиновой
крошки прослужит Вам долгие годы без
дополнительного ухода. А удобные размеры
(500*500мм) позволит выполнить задуманное с точки
зрения "необходимо и достаточно".
68
Травмоопасные участки, переходы через мосты,
входные группы. Эти места самые небезопасные:
зимой замерзшая вода на уличной плитке делает
данные покрытия очень скользкими, а резиновое
покрытие в любое время года всегда остается
отличным противоскользящим материалом, улучшая
сцепные свойства с обувью. Особенно популярно
данное использование в детских садах.
Детские игровые площадки. Очень важно, что
покрытие из резиновой плитки является абсолютно
травмобезопасным по сравнению с традиционными
асфальтовыми или бетонными покрытиями. Уже давно
в Европе принят стандарт толщины резинового
покрытия в зависимости от высоты детских игровых
комплексов. Применение резиновых покрыий также
решает вопрос экологичности, эстетики.
Спортивные площадки, стадионы. Самое популярное
применение в данном направлении. Резиновая плитка
является незаменимым покрытием для спортплощадок,
т.к. она хорошо амортизирует не вызывая излишние
нагрузки на суставы при ходьбе и беге, не скользит
при любых погодных условиях, травмобезопасно при
случайном падении, высокая износостойкость, не
пылит не выделяет вредных веществ.
Спортзалы, залы аэробики, танцев, борьбы,
единоборств, залы тяжелой и легкой атлетики.
Удобство данного покрытия внутри помещения
тренажерного зала - это отсутствие шума от гантелей,
снижения шума от станков. Упругое и эстетичное
покрытие легко моется, не впитывает пыль.
Возможность использования резиновых покрытий
внутри помещений
подтверждено соответствующими сертификатами.
Цирковые залы и арены. Цирковые акробатические
трюки на арене - всегда довольно-таки травмоопасны.
Для предотвращения травм используется резиновое
покрытие из резиновой крошки. Более того, данное
покрытие удобно и для животных, т.к. оно по
"мягкости" создает комфортные ощущения,
приближенные при передвижении по земле.
Общественные и индивидуальные гаражи,
автомастерские, автосервисы, посты мойки
автомобилей. Резиновая плитка имеет хорошие
сцепные свойства с колѐсами, а также устойчива к
различным маслам, бензинам и т.п. жидкостям, легко
моется, не пылит, она всѐ большее применение
находит именно в данном сегменте. Внимание! Не
рекомендуется применение с использованием на а/м
шипованных шин.
69

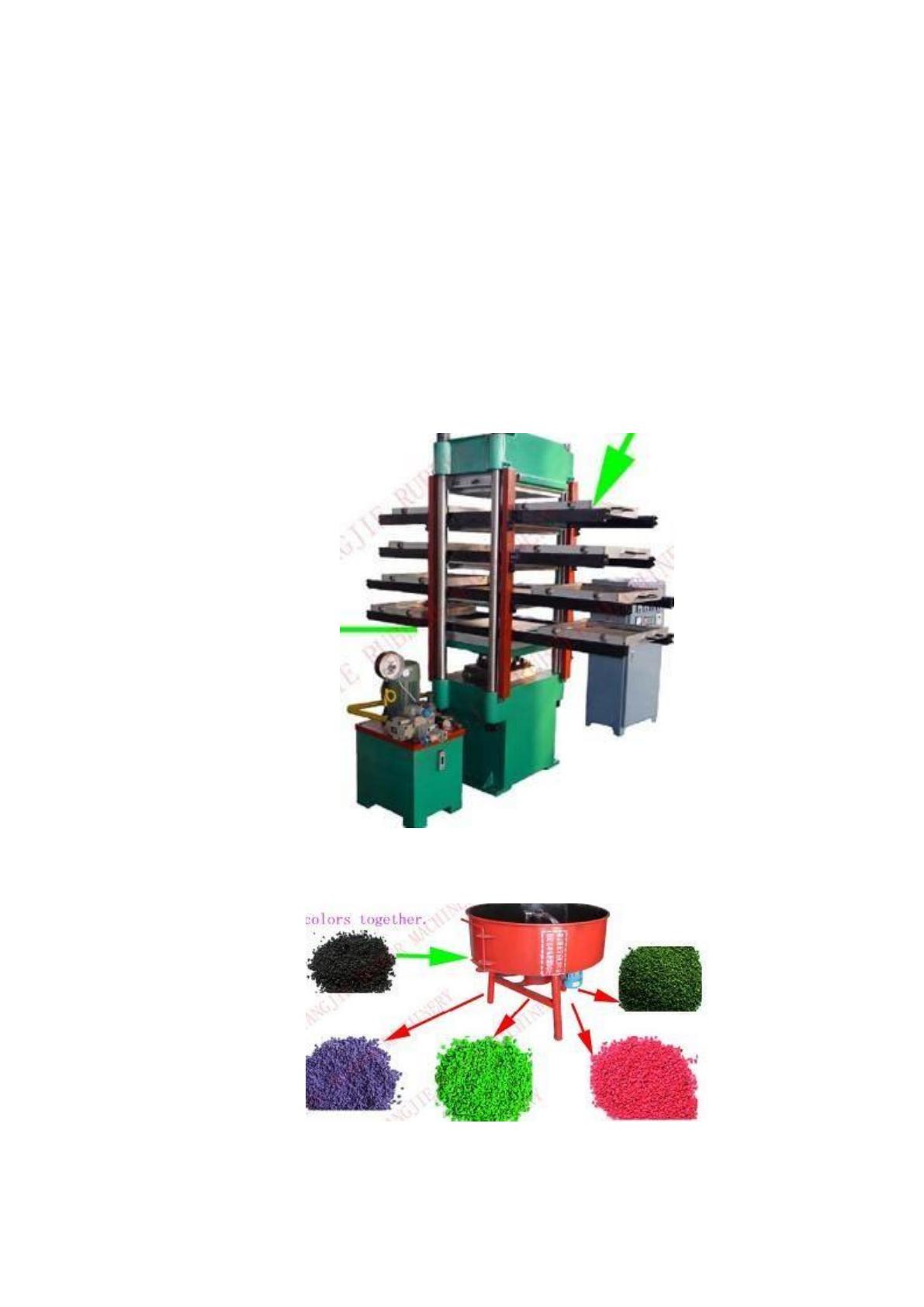

Технология производства плитки из резиновой крошки.
Пресс горячего формования: тип нагревания: электрический нагрев.
Максимальная температура нагрева: 200
о
С. Пользователь сам настраивает
рабочее давление в пределах номинального. Данный агрегат имеет
автоматическую компенсацию давления, повременную подачу сигнала,
автоматическое поддержание температуры и другие функции.
Покрытия могут быть чѐрного цвета, чѐрного цвета с вкраплением
цветной крошки, а также двухслойные – нижний слой из чѐрной крошки,
верхний из цветной
Основное сырьѐ: Резиновая крошка – продукт переработки изношенных
шин и других РТИ. Рыночная стоимость по России от 10 до 18 руб./кг в
зависимости от качества, технологии изготовления, фракции (размера), региона
изготовления.
Производится: на заводах по переработке шин в крошку, как основное
сырье; на заводах РТИ как побочное производство; на заводах по
восстановлению шин в процессе шероховки шин (обработки протекторной
части) как отход производства.
Второстепенное сырьѐ:
полиуретановое связующее (клей). Используется для сшивки
частиц крошки, для наклеивания покрытия на твердые основания (бетон,
дерево, металл). Можно найти практически в любом регионе России. На
сегодняшний день предложены как отечественные, так и зарубежные марки.
Стоимость от 125 до 152 руб./кг.
красители для резиновой крошки.
цветная крошка из синтетического каучука (EPDM-
гранулы). Применение резиновой крошки используется для вкраплений в
верхний слой черного покрытия и в качестве самостоятельного тонкого
верхнего слоя. Стоимость от 65 до 95 руб./кг. Использование необязательно.
Благодаря тому, что автомобильные шины в процессе
70
эксплуатационного цикла должны испытывать длительные колоссальные
нагрузки, при их производстве используется дорогостоящие качественные
компоненты (природные, синтетические каучуки, смягчающие масла,
наполнители и т.д.) в совокупности с новейшими технологиями. Шинная резина
является практически самой прочной и долговечной из всех используемых
видов резин, обладает многими другими важными качествами (эластичность;
стойкость к кислотам и щелочам; прочность на изгиб, растяжение, истирание и
т.д.).
При механической переработке шин в крошку, физико-химический
состав резины практически не меняется. Ввиду того, что крошка - продукт
переработки (утилизации) шин, рыночная цена на нее в 3-4 раза ниже, чем на
первичное сырье. Поэтому крошка является недорогим, высококачественным
продуктом. Ассортимент продукции может быть значительно расширен
благодаря возможности использовать другие типы пресс-форм.
Используемые фракции крошки:
Для производства изделий применяется крошка резиновая дроблѐная
различных фракций (от 0,1 мм до 10 мм). В основном, мелкие и средние (от 0,1
до 4 мм) фракции используются для производства однослойных черных и
цветных изделий. Средние и крупные фракции (от 2 до 10 мм) идут в нижний,
не цветной слой изделий. Как правило, такие фракции крошки стоят дешевле
мелких, в них допускаются текстильные включения. Производство
двухслойных покрытий (верхний более тонкий цветной слой, нижний черный
толстый базовый слой из крупных фракций крошки), актуально, если
производимое изделие толще 15 мм.
Оборудование и материалы размещены по секторам:
склад сырья. Здесь хранится шинная крошка, краситель и клей;
сектор подготовки материала к формованию. Здесь материал
дозируется, смешивается, взвешивается;
сектор формования, где установлены сами прессы;
склад готовой продукции. Здесь хранится произведенная
71
продукция.
Прессы включаются за 40-50 минут до начала работы, за это время
прогреваются пресс-формы.
Последовательность этапов производства:
Этап 1. Крошка, краситель и клей перемещаются со склада сырья в
сектор подготовки материала. Здесь краситель мешается с клеем в необходимой
пропорции в отдельной емкости (перемешивание происходит с помощью дрели
и спец. насадки для смешивания краски), взвешивается и помещается вместе с
крошкой в миксер. В нем смесь перемешивается до однородной массы.
Конструкция миксеров предназначена специально для перемешивания
резиновой крошки и полиуретанового связующего.
Этап 2. После смешивания компонентов, смесь перемещается из емкости
миксера в мерные сосуды. Объем сосуда соответствует объему матрицы пресс-
формы.
Этап 3. Рабочие смазывают мыльным раствором верхние и нижние
пресс-формы с помощью кисти для защиты от прилипания изделия к форме.
Этап 4. Из мерных сосудов смесь высыпается в матрицы пресс-форм и
разглаживается равномерно по поверхности с помощью мастерка. Если
покрытие двухслойное, то изначально укладывается (на низ формы) будущий
верхний слой изделия.
Этап 5. Для 4х ярусного пресса: один рабочий стоит с правой, второй с
левой рабочей зоны пресса. Под рабочими зонами понимаются 2 стороны
пресса, с которых по направляющим рельсам выкатывается и подается форма.
При первом цикле формования рабочий №1 закладывает 2-й и 4-й ярус, а в это
время рабочий №2 закладывает 1-й и 3-й ярус.
Этап 6. Подготовленные и засыпанные материалом формы задвигаются
в пресс. С помощью усилия гидравлики ярусы сжимаются, и с этого момента
начинается формование.
Этап 7. Во время формования первой партии рабочие занимаются
закладкой свободных форм. Рабочий №1 закладывает 1-й и 3-й ярус, а рабочий
72
№2 закладывает 2-й и 4-й ярус.
Этап 8. За время формования первой партии, вторая должна быть готова
к формовке. После того, как срабатывает таймер отсчета, ярусы разжимаются,
выкатываются формы с готовым изделием и на их место закатываются
подготовленные формы с сырьем. Ярусы сжимаются и так далее.
Свойства получаемой продукции зависят от следующих факторов:
прежде всего, типов пресс-форм. Пресс-формы задают толщину,
конфигурацию, плотность изделия. От плотности изделия зависит его
прочностные характеристики. В основном, плотные покрытия
водонепроницаемые;
типа используемой фракции крошки. Для сшивания крупных
частиц резины требуется меньше связующего. Чем крупнее фракция крошки,
тем жестче изделие. Чем крупнее крошка, тем лучше сцепление поверхности.
Чем мельче используемая крошка, тем более гладкая поверхность изделия.
Изделия из средних и крупных фракций крошки в основном водопроницаемые.
Если покрытие цветное с добавками красителя, то чем мельче крошка
окрашиваемого слоя, тем покрытие более стойкое к потере цвета.
Полную гарантию сохранности цвета дает использование в верхнем слое
цветной крошки из синтетического каучука в качестве вкрапления или
самостоятельного тонкого верхнего слоя.
Количество и качество красителя и клея. Только оптимальное
соотношение клея и красителя обеспечивает выпускаемому покрытию заданные
характеристики. Чем мягче покрытие, тем больше необходимо связующего для
сшивки частиц крошки. Яркость цвета зависит от типа красителя. В основном,
различные цвета красителя можно смешивать, разбавлять красителем белого
цвета.
Состав производственной линии:
пресс 4х этажный горячего формования, с габаритами рабочей зоны
550x550 мм – 1 шт. (рис. 5);
миксер JB-600 с 3 сменными емкостями и насадками для
73
смешивания фракций крошки от 0,1 до 4 мм. Производительность - 60 кг/3-5
мин. – 1 шт. (рис. 6);
миксер JQ-350 с вертикальной загрузкой материала для
смешивания фракций крошки от 2 до 10 мм. Производительность - 150 кг/5-8
мин – 1 шт.;
распылитель PTJ-120 – 1 шт.;
комплект пресс-форм «Мат» 500x500 25 мм - 4 комплекта;
комплект пресс-форм «Катушка ниток» 15 мм - 4 комплекта;
комплект пресс-форм «Ласточкин хвост» 25 мм - 4 комплекта.
Рисунок 5 - Пресс для вулканизации плитки
Рисунок 6 - Миксер для смешивания сырья
74
Для размещения производственного оборудования у предприятия
имеются свободные здания, готовые к эксплуатации. Площадь, необходимая
для производства продукции составляет 50 м
2
, готовая продукции будет
поступать на имеющийся склад готовой продукции.
Рынок сбыта продукции.
Строительный рынок, быстрыми темпами двигаясь вперед, предлагал
новые, удивительные по свойствам, материалы. Резиновая плитка из резиновой
крошки, совсем недавно появившаяся на рынке строительных материалов, тем
не менее стала довольно популярна у многих застройщиков.
Потенциальные потребители продукции:
сфера ЖКХ и благоустройства - организации занимающиеся
содержанием, обслуживанием, благоустройством жилого фонда. Это могут
быть Управляющие компании, ТСЖ, подрядные организации и т.п.;
строительные компании, как крупные, так и мелкие. Строительная
компания для дома или жилого комплекса прилагает современную детскую и
спортивную площадку;
архитектурные и дизайнерские мастерские или фирмы
занимающиеся проектированием и ландшафтным дизайном;
компании, занимающиеся продажей детских и игровых комплексов,
горок, спортивных снарядов и т.п. Как правило, эти фирмы очень
заинтересованы в постоянных стабильных партнерах и обеспечиваю
стабильные заказы на продукцию, преимущественно с работами по укладке и
монтажу;
компании, занимающиеся строительством и ремонтом загородных
домов и коттеджей. Они, как правило, заинтересованы в заработке на укладке
резиновых плит;
сегмент частных индивидуальных заказчиков.
Покупателями плитки из резиновой крошки потенциально являются
строительно-монтажные организации и магазины, индивидуальные
предприниматели, у которых основной или дополнительный вид деятельности
