75
1. Внесение данных в справочник;
2. Изменения в справочник;
3. Удаление данных;
4. Удаление документа, включая используемые данные
справочника.
Изменение из документа
Работа со справочниками
Удаление данных
Изменение существующих
Ввод новых данных

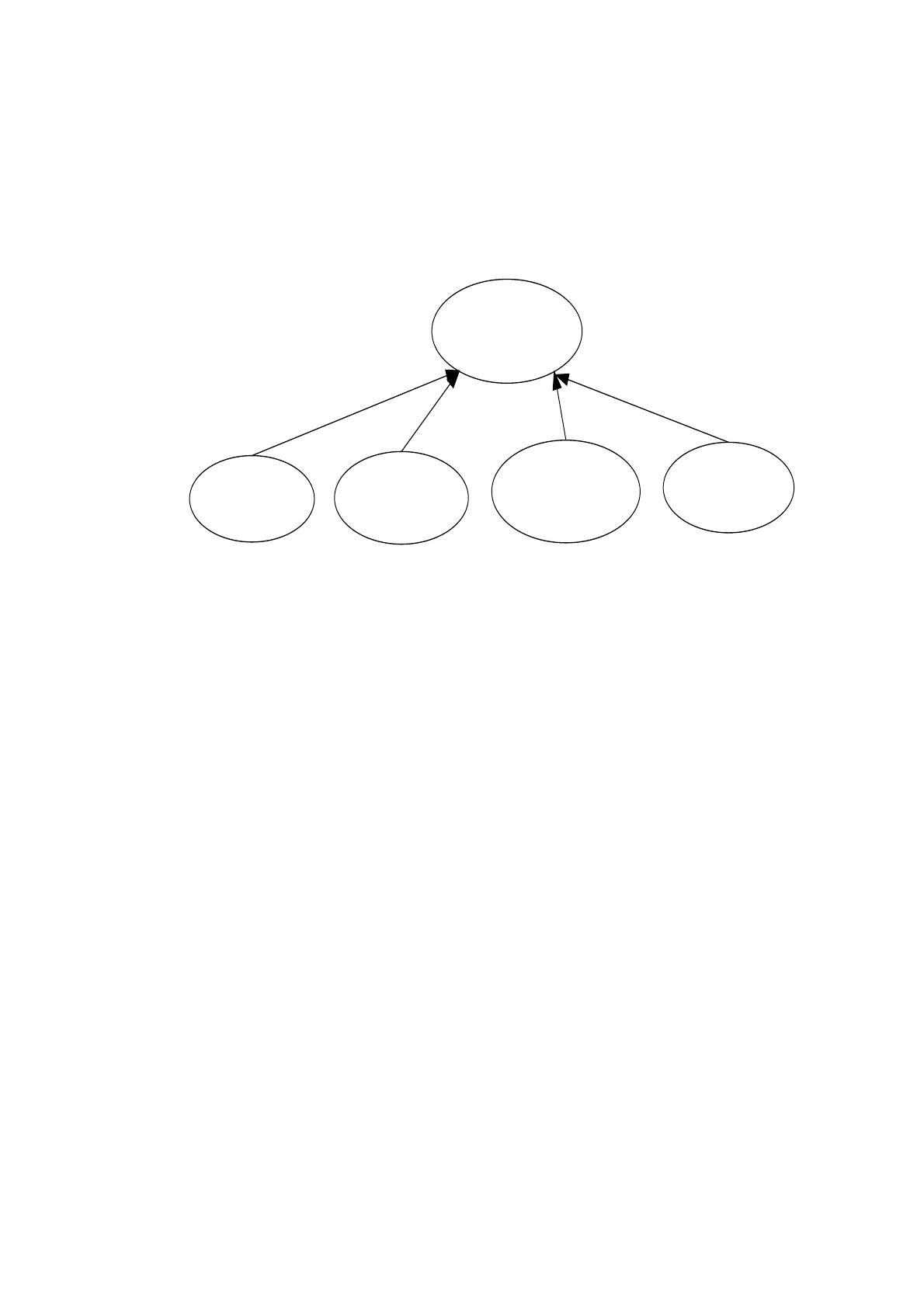

Рис. 15. Вариант использования при работе со справочниками
При работе с документами для сотрудников вариант работы
заключается в следующем:
1. Создание документа;
2. Изменения данных документа;
3. Изменение реквизитов;
4. Изменение документа основания;
5. Удаление документа.
На основании получения справочной информации производится ввод
данных по мониторингу для дальнейшего анализа и рассмотрения
специалистами. Ввод данных должен осуществляться на основании форм
представленных в графическом интерфейсе, а так же на основании
модулей передачи статистических данных из устройств и операционных
систем.
76
Удаление документа
Работа с документами
Изменение реквизитов
Изменение документа
Ввод новых данных
Изменение основания
Изменение данных
Изменение данных

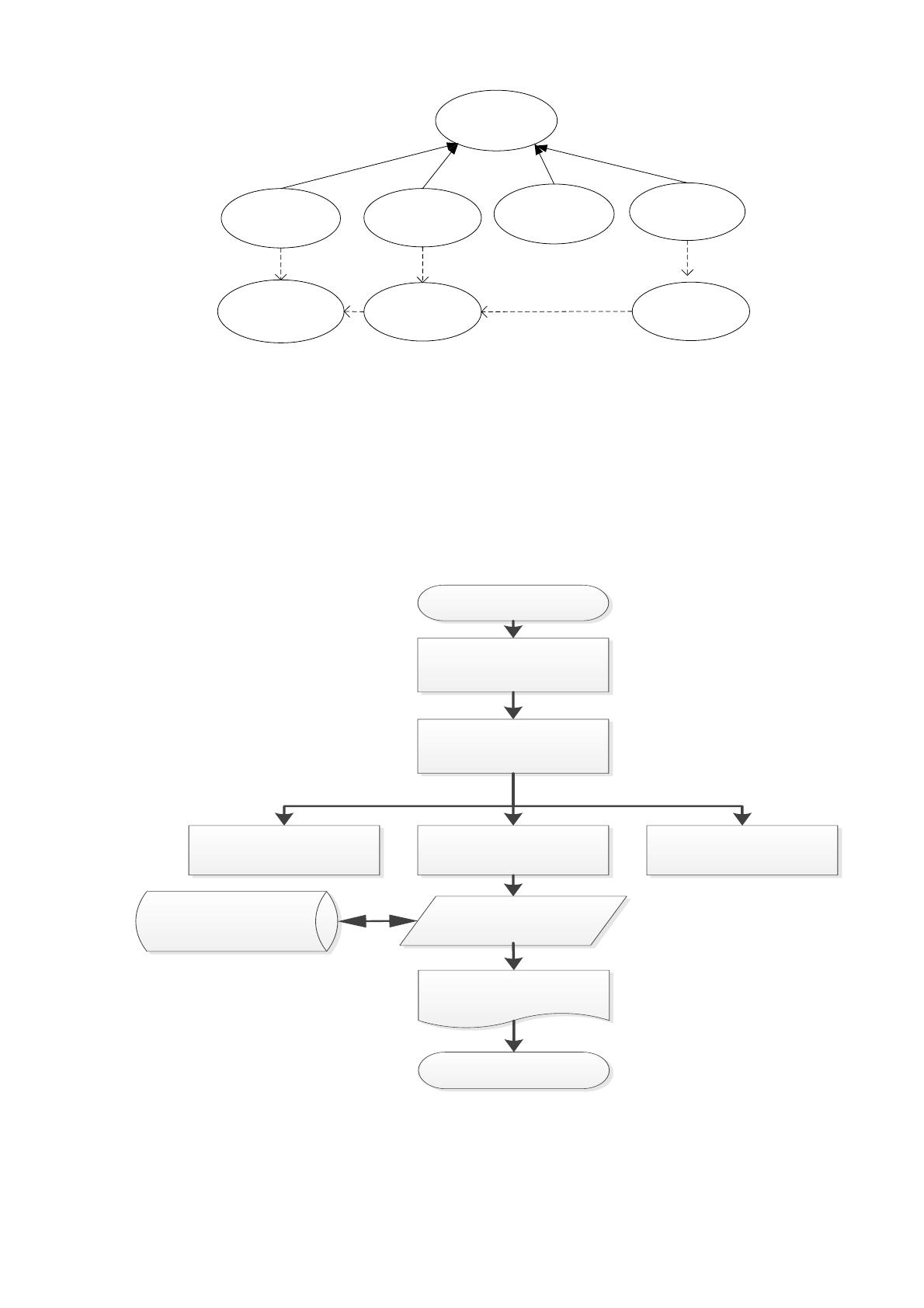

Рис. 16. Вариант использования при работе с документами
Для организации процесса сбора, передачи и обработки информации
DSS «Выбор системы мониторинга ИТ структуры отдела мониторинга
инвестиционных проектов и тендеров» в своей работе использует
встроенные механизмы обработки информации в БД. Схема обработки
представлена на рисунке 17.
Данные
База данных
Результатный
документ
Запуск СППР
Начало
Конец
Рабочая область
СППР
Запуск запроса Запуск отчетаЗапуск формы
Рис. 17. Технологическая схема обработки данных БД
77

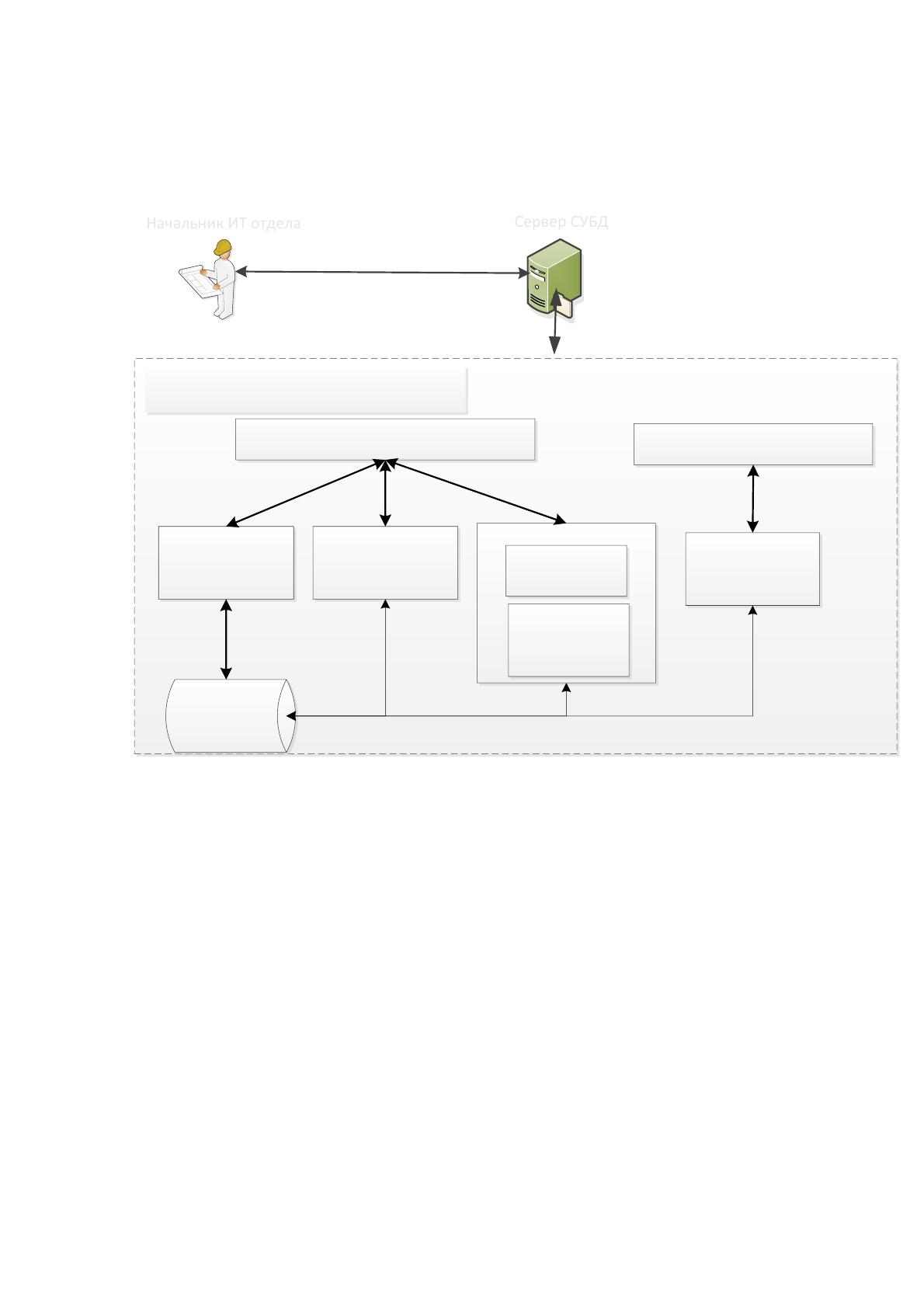

Функциональная структура взаимодействия объектов DSS «Выбор
системы мониторинга ИТ структуры отдела мониторинга инвестиционных
проектов и тендеров» представлена на рисунке 18.
Интерфейс пользователя
Интерфейс администратора
Модуль работы с
данными
Модуль запросов
База данных
Модуль генерации отчетов
Модуль настройки
компонентов БД
Начальник ИТ отдела
Начальник ИТ отдела
Сервер СУБД
Сервер СУБД
СППР «Выбор системы мониторинга ИТ структуры»
Генерация отчета
по показателям
Генерация отчета
по мониторингу
Рис. 19. Функциональная структура взаимодействия объектов
Представленная архитектура подразумевает реализацию
программного обеспечения DSS «Выбор системы мониторинга ИТ
структуры отдела мониторинга инвестиционных проектов и тендеров» на
языке программирования высокого уровня, с возможностью работы с
графическим интерфейсом, протоколами передачи данных и хранение
статистических данных мониторинга в системе управления базами данных.
78
3.2.2 Описание базы данных DSS выбора системы мониторинга
инвестиционных проектов и тендеров предприятия
Более 99,9% закупок приходится на 4 основных способа определения
поставщика – это электронный аукцион, открытый конкурс, закупка у
единственного поставщика и запрос котировок. Поэтому онлайн-сервис
поможет подготовить документы для данных способов закупки. Для этого
была создана база данных форм документов необходимых для организации
и участия в торгах.
Рассмотрим использование созданной базы данных для заказчика и
поставщика. В первом случае пользователю-заказчику, который хочет
провести закупку, предоставляется порядок ее проведения (включая этапы,
действия, документы и сроки) в зависимости от выбранного способа
закупки. А также формы, шаблоны и образцы необходимых документов.
Далее приведен их список.
Данные о параметрах выбора системы мониторинга должна
храниться в базе данных. При решении задачи работы с DSS «Выбор
системы мониторинга ИТ структуры отдела мониторинга инвестиционных
проектов и тендеров» используется ряд классификаторов и кодов.

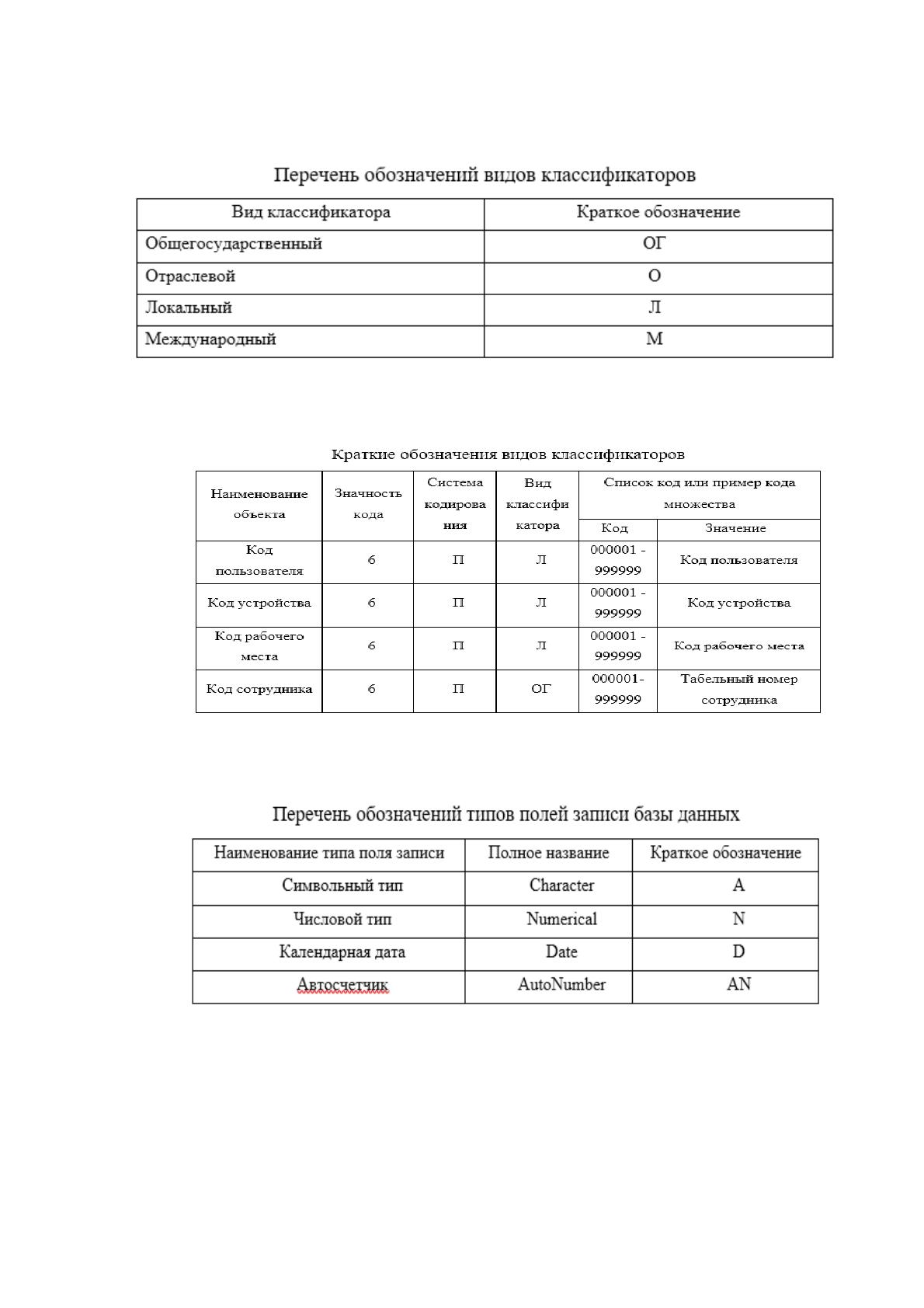

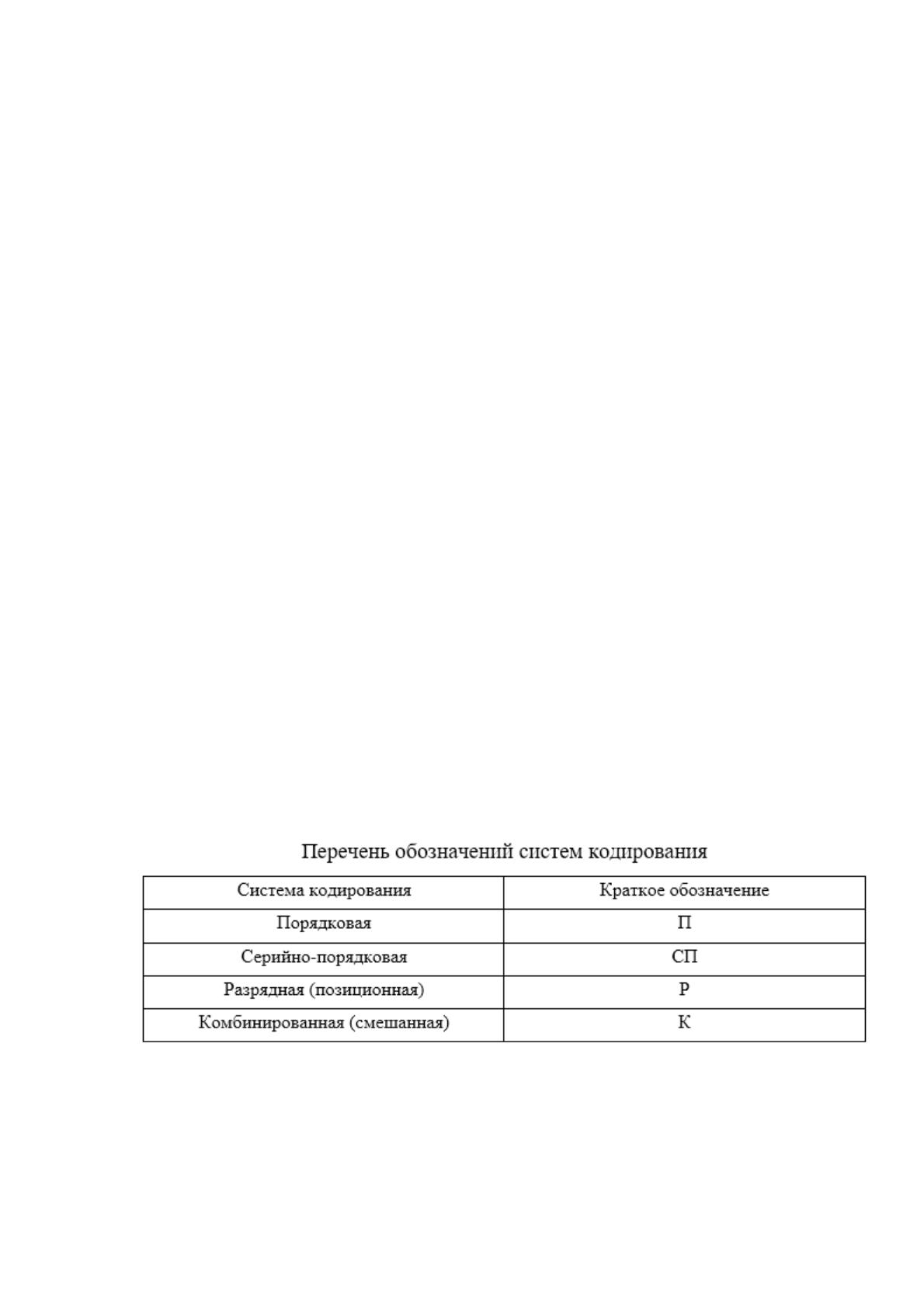

Таблица 15
79
Таблица 16
Таблица 17
Таблица 18
Для оформления документов необходимы справочники, которые
должны содержаться в системе и пополняться по мере поступления
информации. За наполнение каждого справочника отвечает определенный
специалист организации.
В системе обрабатывается большой объём информации: входной,
80
нормативно-справочной.

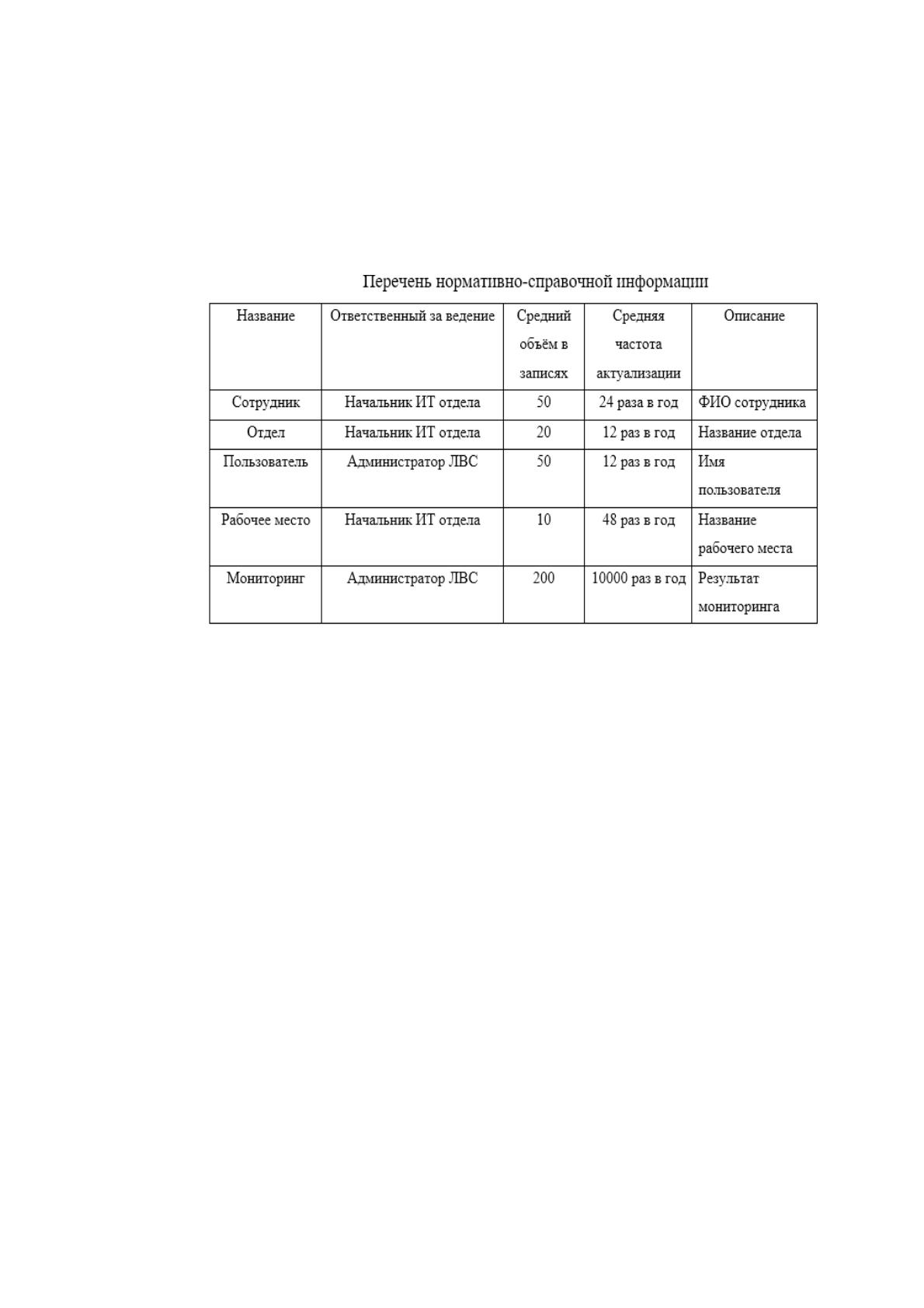

В таблице 19 представлен перечень и описание нормативно-
справочной информации которая обрабатывается в DSS.
Таблица 19
На основании входной информации производятся все расчеты и
формируются все результатные документы, которые представлены в DSS
«Выбор системы мониторинга ИТ структуры отдела мониторинга
инвестиционных проектов и тендеров».
Входная информация — это вся информация, которая должна быть
представлена для решения поставленной задачи, находящаяся в первичных
документах, в памяти ПК и дисковых накопителях.
Перечень входной информации:
1. Доступ к информационным ресурсам,
2. Сетевые устройства,
3. Программное обеспечение,
4. Доступ к ресурсам с рабочих мест.
Отчет по пользователям, рабочим местам, результатам мониторинга
– предоставляется в печатном виде на бумажном носителе, а также в
81
электронном виде на магнитном носителе, за каждый отчетный период к
определенной дате или по требованию за истекший период.
На основании данных мониторинга формируются в электронном
виде графики.
Сводка пользовaтелей результатной информации:
руководство ИТ отдела, руководство организации;
сотрудники ИТ отдела.
Процесс разработки структуры базы данных и построения
информационной модели состоит из:
1. Разработка логической модели данных
2. Разработка физической реализации базы данных в выбранной
СУБД.
3. Генерация базы данных.
После анализа предметной области и моделирования потоков
информации и информационных процессов можно выделить основные
сущности: СОТРУДНИКИ, ОТДЕЛЫ, ПОЛЬЗОВАТЕЛИ, СТАТУС,
УСТРОЙСТВА СЕТИ, МОНИТОР УСТРОЙСТВ, МОНИТОР ПО,
МОНИТОР РАБОЧИХ МЕСТ, РАБОЧИЕ МЕСТА, ДОСТУП К
РЕСУРСАМ РАБОЧИХ МЕСТ, РЕСУРСЫ ОРГАНИЗАЦИИ, ТИП
РЕСУРСА, ТИП ДОСТУПА, ДОСТУП К РЕСУРСАМ ПОЛЬЗОВАТЕЛЕЙ,
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

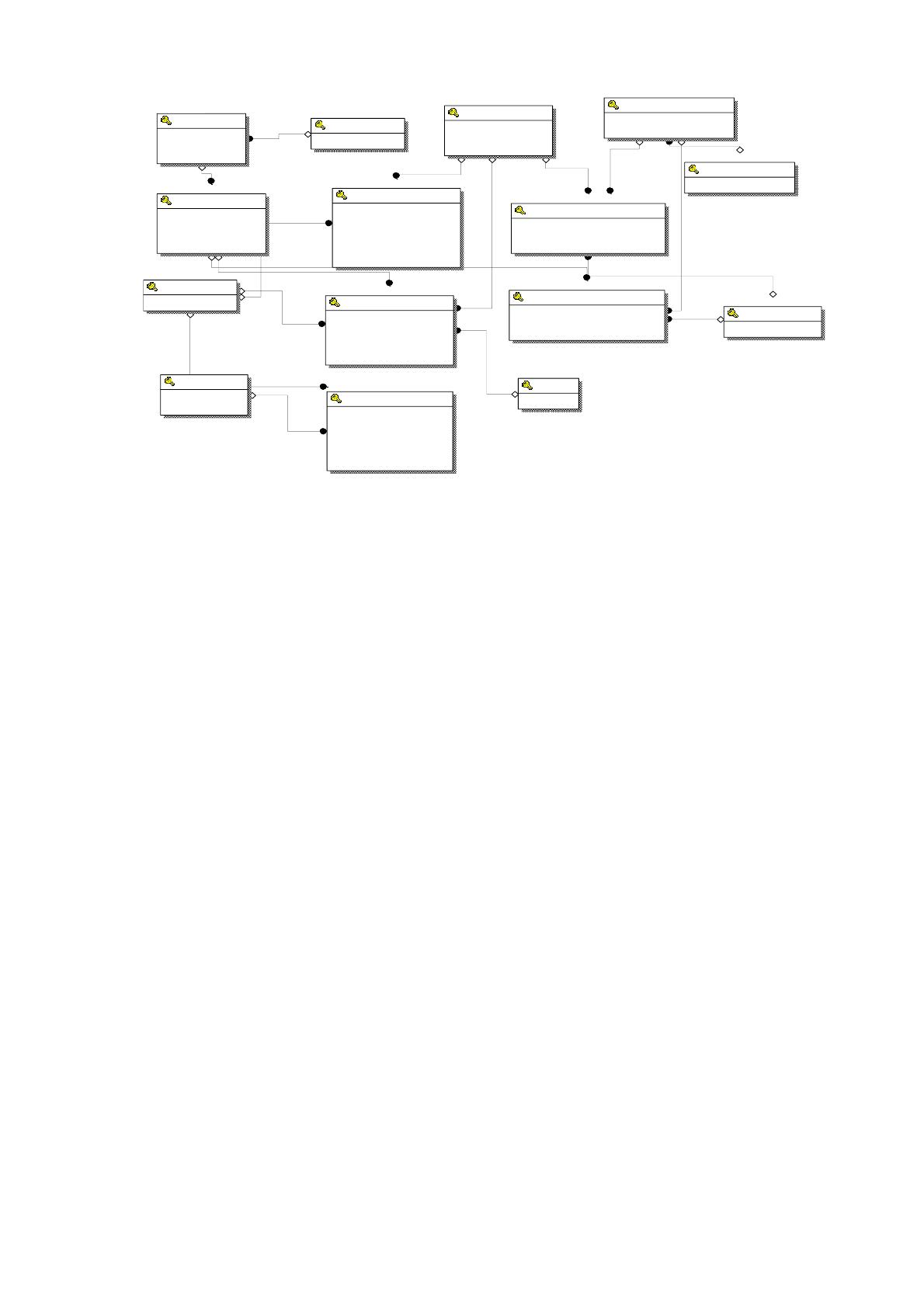

ER-диаграмма базы данных предметной области для работы с DSS
«Выбор системы мониторинга ИТ структуры отдела мониторинга
инвестиционных проектов и тендеров» на рисунке 18.
82
Сотрудники
Код_сотрудника
ФИО
Дата_рождения
Код отдела (FK)
Пользователь
Код_пользователя
Логин
Пароль
Дата_создания
Код_сотрудника (FK)
Отделы
Код отдела
Название_отдела
Рабочие_места
Код_рабочего_места
Имя
IP_адрес
Название
Ресурсы_организации
Код_ресурса
Название
Код_типа_устройства (FK)
Тип_ресурса
Код_типа_устройства
Название
Устройства_сети
Код_устройства
Название
IP_адрес
Статус
Код_статуса
Статус
Монитор_рабочих_мест
Код_события
Дата
Код_рабочего_места (FK)
Код_статуса (FK)
Время_ответа
Получено
Передано
ПО
Код_ПО
Название
Монитор_ПО
Код_события_ПО
Код_ПО (FK)
Дата
Код_статуса (FK)
Код_рабочего_места (FK)
Код_пользователя (FK)
Доступ_к_ресурсам_Рабочих_мест
Код_доступа
Код_рабочего_места (FK)
Код_ресурса (FK)
Код_типа_доступа (FK)
Тип_доступа
Код_типа_доступа
Доступ
Доступ_к_ресурсам_пользователей
Код-доступа_пользователя
Код_пользователя (FK)
Код_типа_доступа (FK)
Код_ресурса (FK)
Монитор_устройств
Код_события_устройства
Дата
Код_статуса (FK)
Код_устройства (FK)
Время_ответа
Паредано
Получено
Рис. 18. ER-диаграмма предметной области DSS «Выбор системы мониторинга»
Следующим этапом производится уточнение ER-диаграммы на
физическом уровне, т.е. с применением определенной СУБД и
применяемых в ней типов данных. Реализация базы данных будет
производиться в СУБД MS SQL Server 2017. Поскольку данная СУБД уже
установлена в организации и работает в клиент-серверном варианте.
После создания физической модели имеется возможность
соединиться с СУБД и произвести генерацию баз данных таблиц и связей
между ними, производится создание индексов, представлений и прав
доступа.

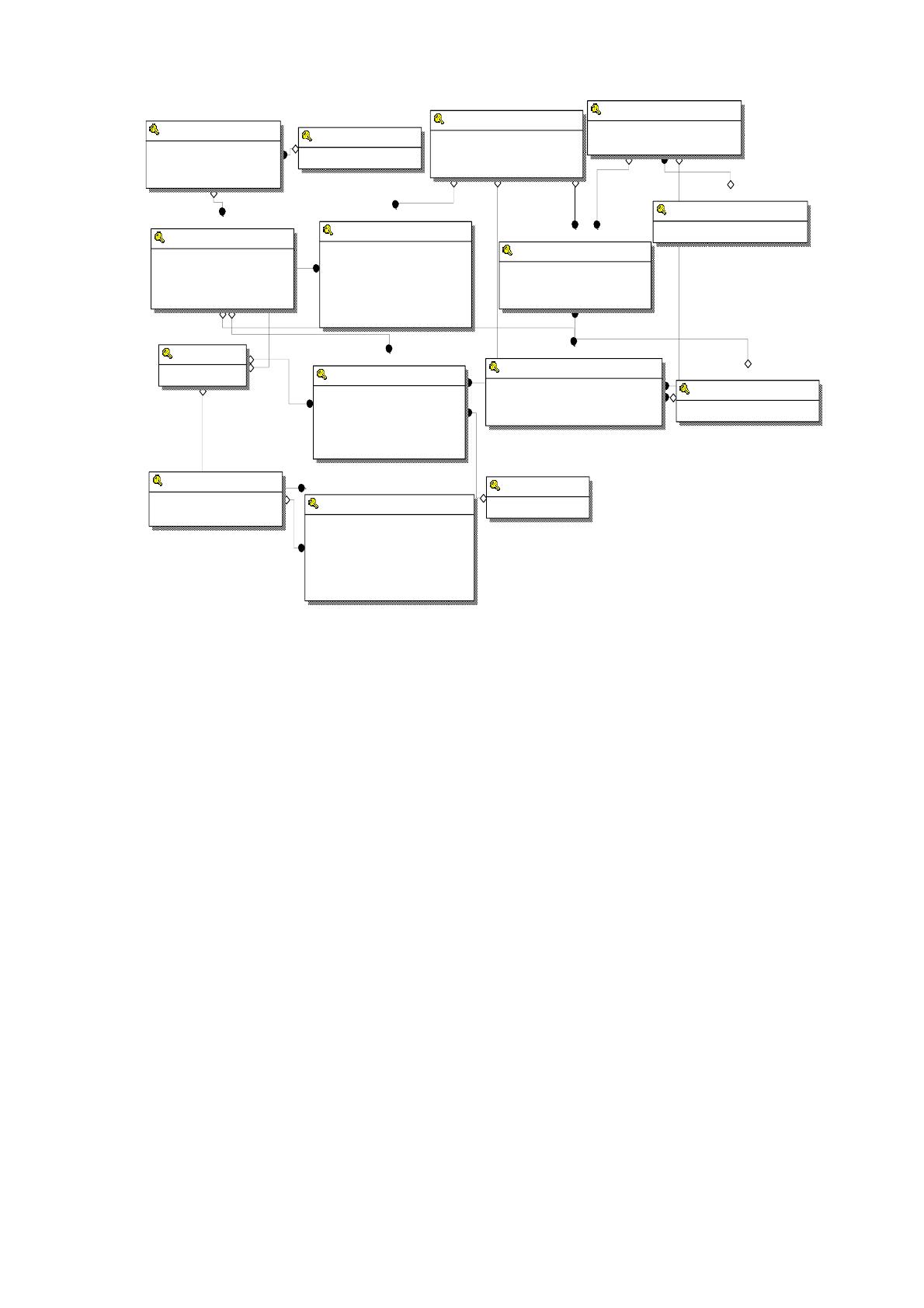

Физическая модель данных ER-диаграммы в терминах СУБД MS
SQL Server 2017 представлена на рисунке 19.
83
Сотрудники
Код_сотрудника: AutoNumber
ФИО: Text(60)
Дата_рождения: Date/Time
Код отдела: Long Integer
Пользователь
Код_пользователя: AutoNumber
Логин: Text(30)
Пароль: Text(60)
Дата_создания: Date/Time
Код_сотрудника: AutoNumber
Отделы
Код отдела: AutoNumber
Название_отдела: Text(50)
Рабочие_места
Код_рабочего_места: AutoNumber
Имя: Text(50)
IP_адрес: Text(15)
Название: Text(150)
Ресурсы_организации
Код_ресурса: AutoNumber
Название: Text(20)
Код_типа_устройства: Long Integer
Тип_ресурса
Код_типа_устройства: AutoNumber
Название: Text(40)
Устройства_сети
Код_устройства: AutoNumber
Название: Text(100)
IP_адрес: Text(15)
Статус
Код_статуса: AutoNumber
Статус: Text(20)
Монитор_рабочих_мест
Код_события: AutoNumber
Дата: Date/Time
Код_рабочего_места: Long Integer
Код_статуса: Long Integer
Время_ответа: Long Integer
Получено: Long Integer
Передано: Long Integer
ПО
Код_ПО: AutoNumber
Название: Text(100)
Монитор_ПО
Код_события_ПО: AutoNumber
Код_ПО: Long Integer
Дата: Date/Time
Код_статуса: Long Integer
Код_рабочего_места: Long Integer
Код_пользователя: Long Integer
Доступ_к_ресурсам_Рабочих_мест
Код_доступа: AutoNumber
Код_рабочего_места: Long Integer
Код_ресурса: Long Integer
Код_типа_доступа: Long Integer
Тип_доступа
Код_типа_доступа: AutoNumber
Доступ: Text(20)
Доступ_к_ресурсам_пользователей
Код-доступа_пользователя: AutoNumber
Код_пользователя: Long Integer
Код_типа_доступа: Long Integer
Код_ресурса: Long Integer
Монитор_устройств
Код_события_устройства: AutoNumber
Дата: Date/Time
Код_статуса: Long Integer
Код_устройства: Long Integer
Время_ответа: Long Integer
Паредано: Long Integer
Получено: Long Integer
Рис. 19. Физическая модель данных в СУД MS SQL Server
После разработки физической модели данных производится
генерация структуры БД. SQL запрос на создание структуры БД. С
помощью CASE-средств база данных может быть создана в в ней
генерированы таблицы и связи между ними, или же создан код на языке
SQL для самостоятельного создания базы даны инструментами СУБД.
3.2.3 Описание алгоритма работы DSS выбора системы
мониторинга инвестиционных проектов и тендеров предприятия
Для реализации DSS «Выбор системы мониторинга ИТ структуры
отдела мониторинга инвестиционных проектов и тендеров» производится
описание алгоритма работы программы с составлением блок-схемы, на
которой отражены все ключевые действия, выполняемые модулями DSS.
При работе с DSS «Выбор системы мониторинга ИТ структуры
отдела мониторинга инвестиционных проектов и тендеров» производится
ввод данных для учета показателей мониторинга, анализ показателей,
84
подготовка выбора системы мониторинга на основании имеющихся
данных по показателям.

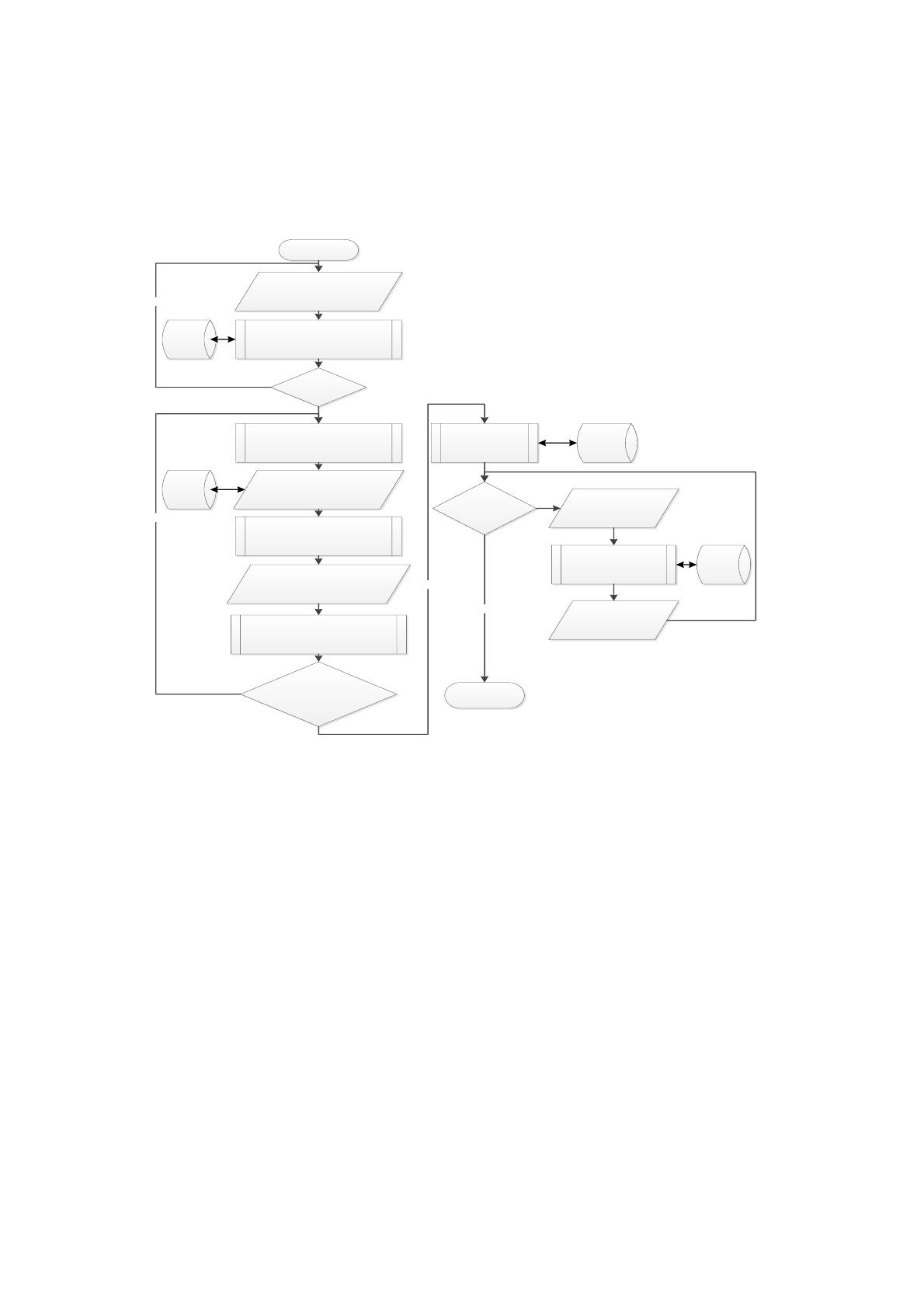

Работа по выполнению этапов оценки мониторинга
производительности ИТ структуры представлены на рисунке 20.
Начало
Конец
Ввод данных
необходимых для
авторизации (логин\
пароль)
Вход в СППР и сравнение
введенных данных с данными в базе
(логин\пароль)
База
данных
Данные совпали
Подготовка документов для ввода
информации о мониторинге ИТ
структуры
Анализ необходимых
материалов по
мониторингу ИТ
структуры
Выбор показателей для ввода и
рассмотрения
Контроль за показателями
мониторинга ИТ
структуры
База
данных
Контроль качественных показателей
деятельности мониторинга ИТ
структуры
Данные по мониторингу
внесены
Составление отчетов
по мониторингу
База
данных
Все действия
закончены
Ввод условий
для составления
запросов,
отчетов
База
данных
Подключение к БД и
выборка данных
заданным критериям
Вывод данных
по выбору
системы
мониторинга
Да
Нет
Да
Нет
Нет
Да
Рис. 20. Алгоритм работы DSS «Выбор системы мониторинга ИТ
структуры отдела мониторинга инвестиционных проектов и тендеров»
На основании проведенного моделирования объектов используемых
в DSS «Выбор системы мониторинга ИТ структуры отдела мониторинга
инвестиционных проектов и тендеров» необходимо выполнить ее
физическую реализацию.
Физическая реализации алгоритма DSS «Выбор системы
мониторинга ИТ структуры отдела мониторинга инвестиционных проектов
и тендеров» будет подразумевать работу интерфейса и запросов к БД.
