Характеристика каждой таблицы базы данных приведена ниже, в
таблицах 2.9–2.15.
Таблица 2.9. Таблица Dokument
№ пп
Идентификатор
Тип данных
Примечание
1.
idd
int(11)
Код документа
2.
ids
int(5)
Код сотрудника
3.
named
varchar(45)
Наименование
4.
idkd
int(5)
Код типа
5.
datepod
varchar(45)
Дата подготовки
6.
datez
timestamp
Дата и время
регистрации
7.
kolvostr
varchar(45)
Количество страниц
8.
prim
varchar(45)
Примечание
9.
otkuda
varchar(45)
Адресат
10.
link
text
Ссылка на документ
11.
status
int(1)
Статус
12.
archiv
int(1)
Флаг помещения в
архив
13.
rnp
int(1)
Флаг резолюции
начальника отдела
Таблица 2.10. Таблица Dolg
№ пп
Идентификатор
Тип данных
Примечание
1.
idd
int(11)
Код должности
2.
namedolg
varchar(45)
Наименование
должности
73
Таблица 2.11. Таблица History
№ пп
Идентификатор
Тип данных
Примечание
1.
idh
int(11)
Код записи
2.
idsh
int(4)
Код пользователя
3.
hist
varchar(30)
Дата и время входа
в систему
Таблица 2.12. Таблица Nach
№ пп
Идентификатор
Тип данных
Примечание
1.
idNach
int(11)
Код записи
2.
nameN
varchar(45)
Имя
3.
dolgN
int(2)
Код должности
4.
loginN
varchar(10)
Логин
5.
parolN
varchar(10)
Пароль
6.
datesN
timestamp
Дата регистрации
7.
surnameN
varchar(45)
Имя и отчество
8.
datebor
varchar(14)
Дата рождения
9.
udalN
int(1)
Флаг удаления
10.
idOtdN
int(2)
Код отдела
Таблица 2.13. Таблица Otdel
№ пп
Идентификатор
Тип данных
Примечание
1.
idOtd
int(11)
Код отдела
2.
nameOtd
varchar(100)
Наименование
отдела
3.
KrNameOtd
varchar(10)
Краткое
наименование
отдела
74
Таблица 2.14. Таблица Sotr
№ пп
Идентификатор
Тип данных
Примечание
1.
idsotr
int(11)
Код сотрудника
2.
name
varchar(45)
Фамилия
3.
dolg
int(2)
Код должности
4.
login
varchar(10)
Логин
5.
parol
varchar(10)
Пароль
6.
dates
timestamp
Дата регистрации
7.
surname
varchar(45)
Имя и отчество
8.
datebor
varchar(14)
Дата рождения
9.
udal
int(1)
Отметка об удалении
Таблица 2.15. Таблица Tip
№ пп
Идентификатор
Тип данных
Примечание
1.
idtip
int(11)
Код типа документа
2.
namet
varchar(10)
Наименование типа
документа
2.4.3 Структурная схема пакета (дерево вызова программных модулей)
Модуль «Вызов заставки» запускает заставку. Управление
передаётся модулю проверки пароля, после чего отображается главное
кнопочное меню.
Схема пакета приведена на рисунке 2.8.
75

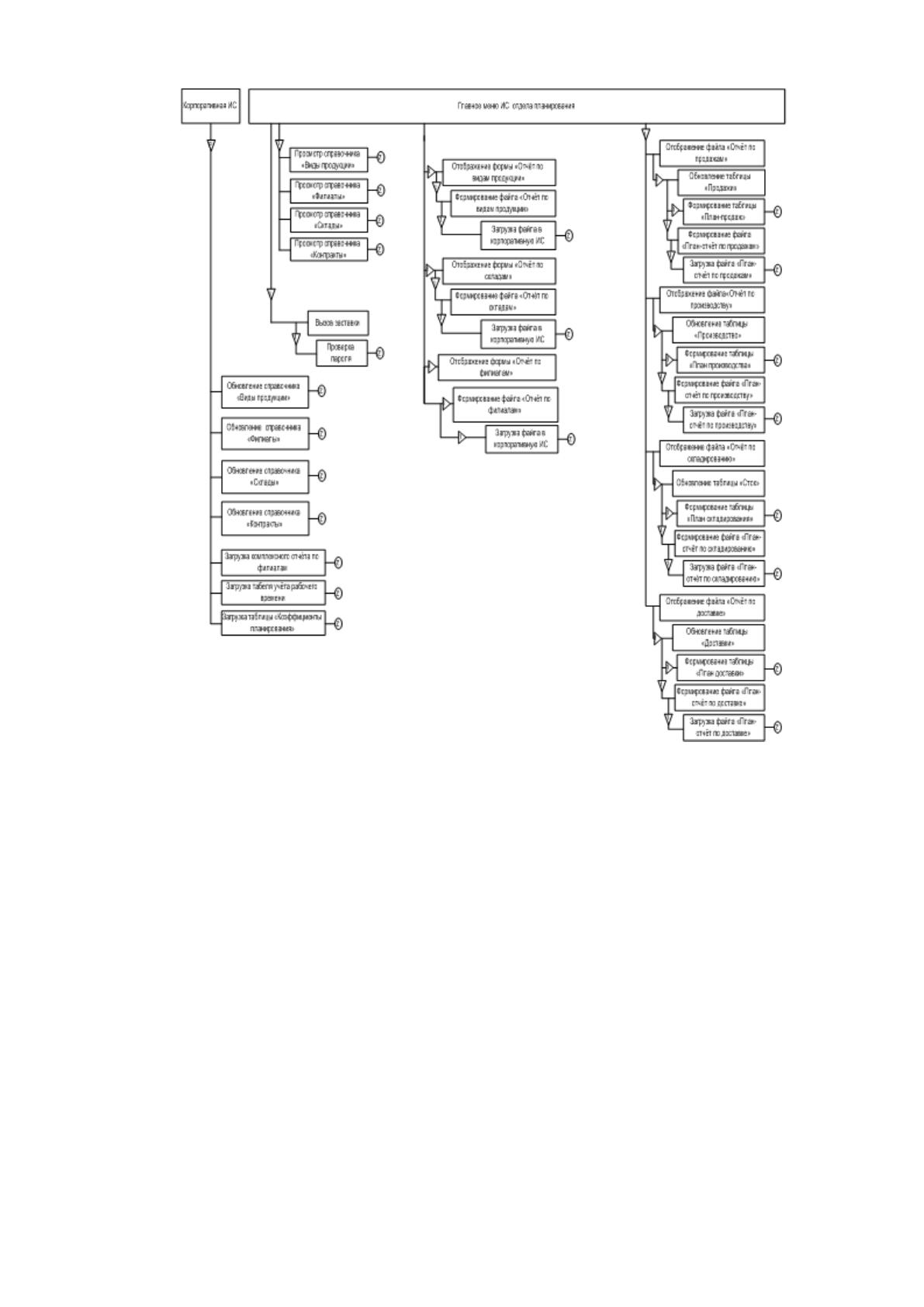

Рисунок 2.8. Схема взаимодействия программных модулей
Модули, связанные с корпоративной ИС, загружают файлы для
формирования статистических отчётов, а также обновляют справочники.
Четыре модуля отображают справочники.
Модуль отображения экранной формы «Отчёт по видам продукции»
отображает её, и после внесения данных временного периода, запускает
модуль формирования файла «Отчёт по видам продукции». Модуль
передаёт управление загрузке файла в корпоративную ИС. После
наступает прерывание работы программных модулей. Аналогично
работают и остальные модули по формированию статистических отчётов.
76
Формирование планов-отчётов происходит следующим образом.
Отображается файл «Отчёт по продажам», далее управление передаётся
модулю обновления таблицы «Продажи». Далее обновляется таблица
«План продаж». Данная изменённая таблица является результативной
информацией. На основе её формируется файл «План продаж» и он
загружается в корпоративную ИС. Сотрудники отдела планирования
получают информацию с планом через распечатку фрагмента изменённой
таблицы.
Остальные три плана формируются аналогично на основе указанного
взаимодействия программных модулей.
2.4.4 Описание программных модулей
В результате решения поставленных задач было разработано 9
общих модулей, 4 общие формы, 5 справочников, 5 документов, 1 журнал
документов, 3 перечисления, 2 регистра сведений, а так же дополнен
интерфейс программы «1С: Предприятие 8.2». На рисунке 2.9 представлена
следующая блок — схема.

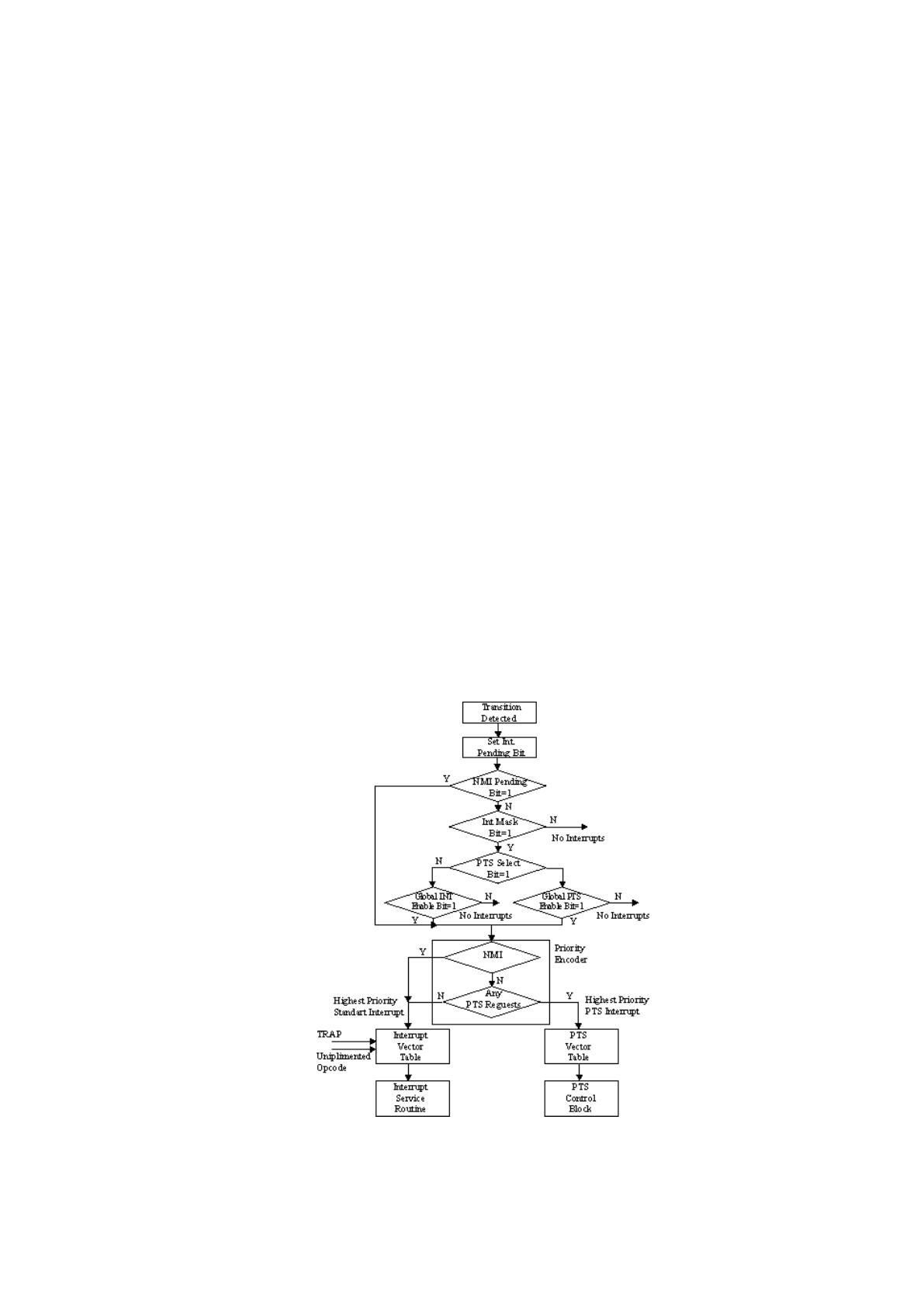

Рисунок 2.9. Блок-схема разработанного программного модуля
77
2.5. Апробация результатов исследования
Разработка общих форм и модулей
Общие модули содержат общие для всей конфигурации процедуры и
функции (однако могут содержать и локальные процедуры и функции
доступные только из этого же модуля). Могут вызывать процедуры и
функции другого общего модуля. Общие модули делятся на глобальные и
не глобальные. Процедуры и функции описанные в глобальных общих
модулях могут быть вызваны просто по имени, а те которые описаны в не
глобальных общих модулях вызываются посредством обращения к модулю
(Название Модуля. Название Процедуры()).
Общие модули разрабатываемой подсистемы и их свойства
представлены в таблице 2.16.
Таблица 2.16 – Модули информационной системы
Название модуля
Свойства
Взаимодействия
Сервер
Внешнее соединение
Вызов сервера
Взаимодействия Вызов Сервера
Сервер
Вызов сервера
Взаимодействия Клиент
Клиент (управляемое приложение)
Клиент (обычное приложение)
Взаимодействия Клиент
Переопределяемый
Клиент (управляемое приложение)
Клиент (обычное приложение)
Взаимодействия Клиент Сервер
Клиент (управляемое приложение)
Сервер
Внешнее соединение
Клиент (обычное приложение)
Взаимодействия Клиент Сервер
Переопределяемый
Клиент (управляемое приложение)
Сервер
Внешнее соединение
Клиент (обычное приложение)
Взаимодействия
Переопределяемый
Сервер
Внешнее соединение
Клиент (обычное приложение)
78
Управление
Электронной
Сервер
Почтой
Внешнее соединение
Клиент (обычное приложение)
Вызов сервера
Управление
Электронной
Сервер
Почтой Клиент
Внешнее соединение
Клиент (обычное приложение)
Вызов сервера
Формы в «1С: Предприятие» предназначены для отображения и
редактирования информации, содержащейся в базе данных. Общие формы
не принадлежат конкретным объектам конфигурации, а используются
всеми прикладными решениями в целом. На рисунке 2.10 представлен
образец создания формы.

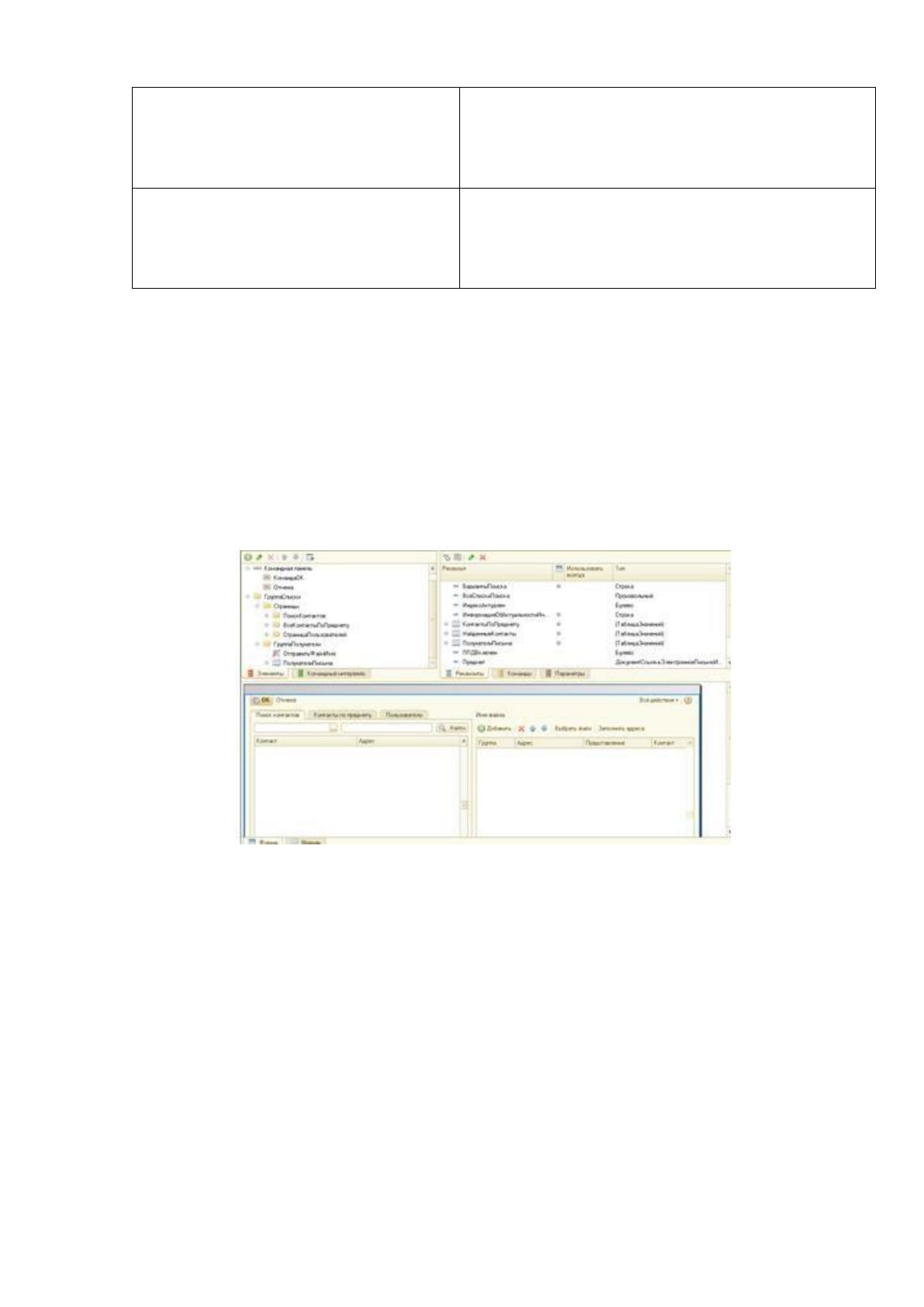

Рисунок 2.10. Создание формы АдреснаяКнига
Общая форма Адресная Книга.
Адресная книга используется для подбора и уточнения контактов
при отправке исходящих электронных писем и для уточнения контактов в
полученных входящих письмах. Так же в ней можно выбрать файл
почтовик со списком контактов и автоматически заполнить ими поле
получателей. На рисунке 2.11 необходимо рассмотреть свойства формы.
79

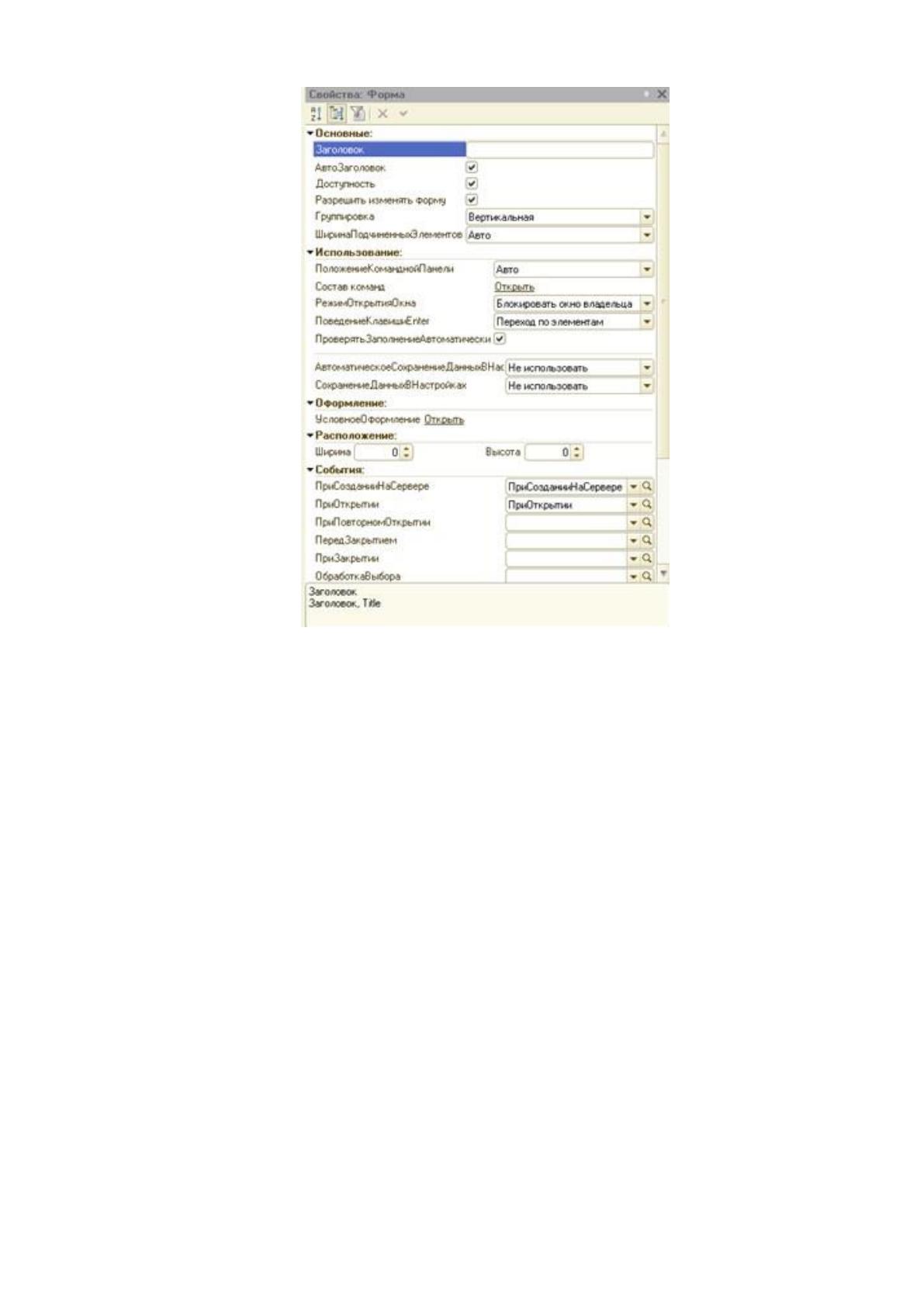

Рисунок 2.11. Свойства формы Адресная Книга
Создание форм документов
Начнем с добавления в общий полный интерфейс программы «1С:
Предприятие» интерфейса разрабатываемой подсистемы, после чего в
настройки пунктов будут добавляться создаваемые документы. Рисунок
2.12 показывает, каким образом можно добавить дополнительный
интерфейс.
80

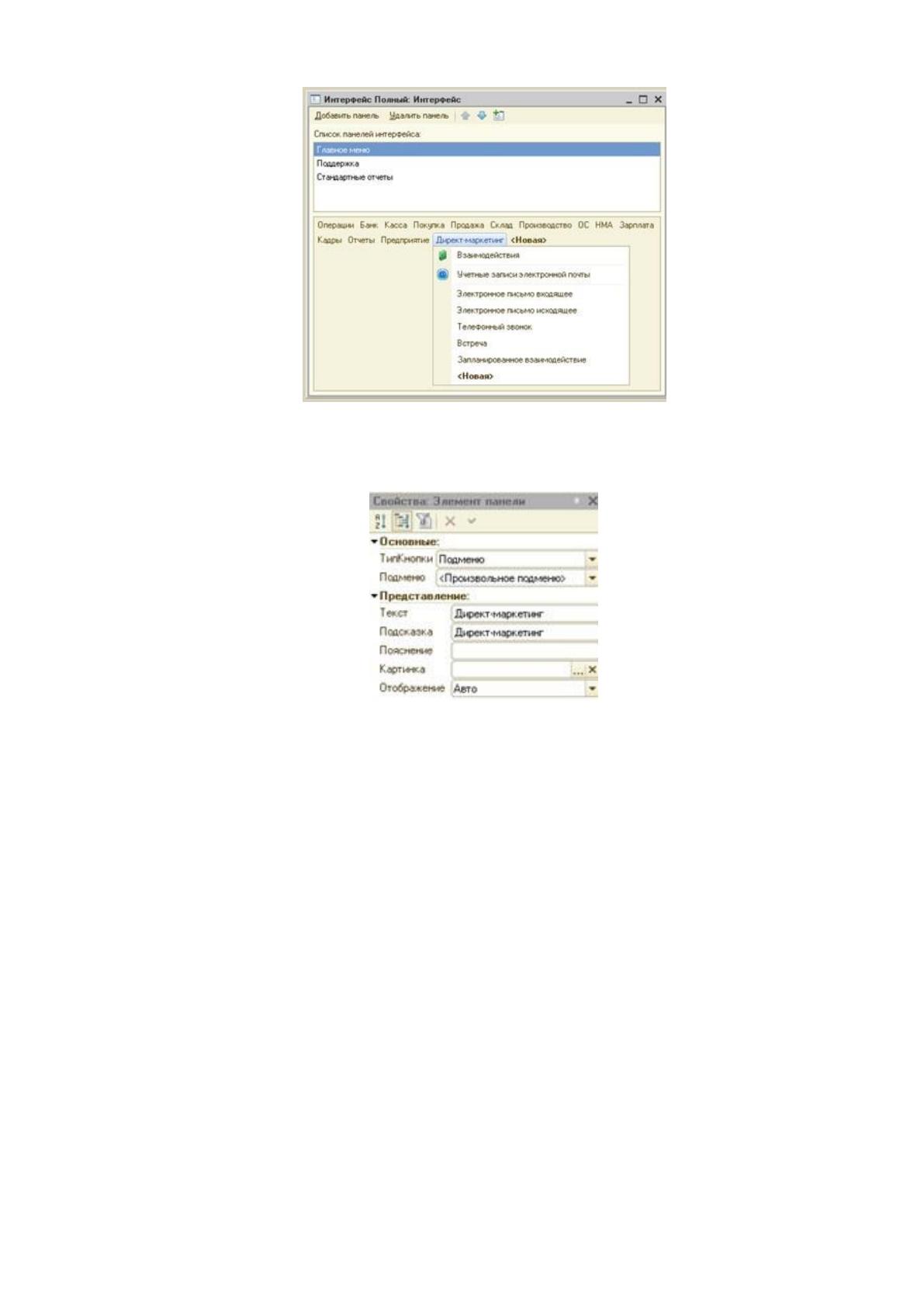

Рисунок 2.12. Добавление дополнительного интерфейса
Рисунок 2.13. Свойства элемента интерфейса
Журнал документов «Взаимодействия»
Журнал документов будет обладать следующими свойствами для
работы с попадающими в него документами:
Установка режимов отображения списка
Просмотр списка по ответственному
Установка группировки списка
Назначение ответственного
Установка флага "отработано"
Определение предмета взаимодействия
Откладывание отработки взаимодействий
Загрузка входящей электронной почты
81
Документ «Электронное письмо входящее»
Документ "Электронное письмо входящее" предназначен для
регистрации полученных электронных писем. Получение почты
происходит после нажатия кнопки "Получить почту" в журнале
документов «Взаимодействия». Там же отображаются полученные письма.
При получении нового входящего электронного письма пользователь
может выполнить следующие действия.
Уточнить контакт. Уточнить контакт с клиентом. По адресу
электронной почты, указанной в письме программа найдет список тех
абонентов, для которых зарегистрирован данный адрес. Поиск
производится в списке партнеров, контактных лиц и физических лиц. Если
информация о таком адресе не зарегистрирована, то можно
зарегистрировать запись о новом контакте.
Ответить на письмо. На основании полученного входящего
письма будет зарегистрировано исходящее электронное письмо.
Запланировать взаимодействие с клиентом. Планирование
взаимодействия производится при нажатии на кнопку "Взаимодействие".
Можно запланировать встречу, телефонный звонок и т.д.
На рисунке 2.13 показаны свойства документа.
