ГЛАВА 3. РАЗРАБОТКА МЕРОПРИЯТИЙ И
РЕКОМЕНДАЦИЙ ПО СОВЕРШЕНСТВОВАНИЮ
ЛОГИСТИКИ СКЛАДИРОВАНИЯ ООО «ТРАСТЛАЙН»
3.1. Разработка мероприятий по автоматизации работы склада
Анализ логистики складирования ООО «Трастлайн» показал, что в
настоящее время для автоматизации склада применяется только ERP-система
1С: Склад.
Для повышения уровня автоматизации и совершенствования логистики
складирования ООО «Трастлайн» предлагаем внедрить WMS-систему Solvo,
которая рекомендуется институтом товародвижения Fraunhofer.
Предложенную WMS-систему Solvo можно будет интегрировать с
ERP-системой 1С: Склад, технологическим оборудованием для
автоматизации склада, выполнять ресурсное планирование по KPI, работать в
реальном режиме времени с портовыми терминалами.
Перечень функций WMS-системы Solvo приведен на рис. 18.
Рис. 18. Перечень функций WMS-системы Solvo
Реализация принципа складского учета в системе
грузовой переработки, а не товарной
Поддержка полноценного партионного учета
Автоматизация процессов приемки по технологиям АSN
Интеграция с весовым оборудованием и поддержка
технологий RFID
Возможность визуального отображения планировки
склада и ее редактирование с помощью редактора
топологии склада
53
За счет внедрения WMS-системы Solvo ООО «Трастлайн» сможет
выполнять автоматическую идентификацию грузов на складе, организовать
систему адресного хранения грузов и удаленно контролировать работу
персонала.
В состав WMS-системы Solvo входит модуль для получения
моментальной отчетности, проведения инвентаризации остатков на складе,
организации с динамическими каналами отбора грузов. Архитектура модулей

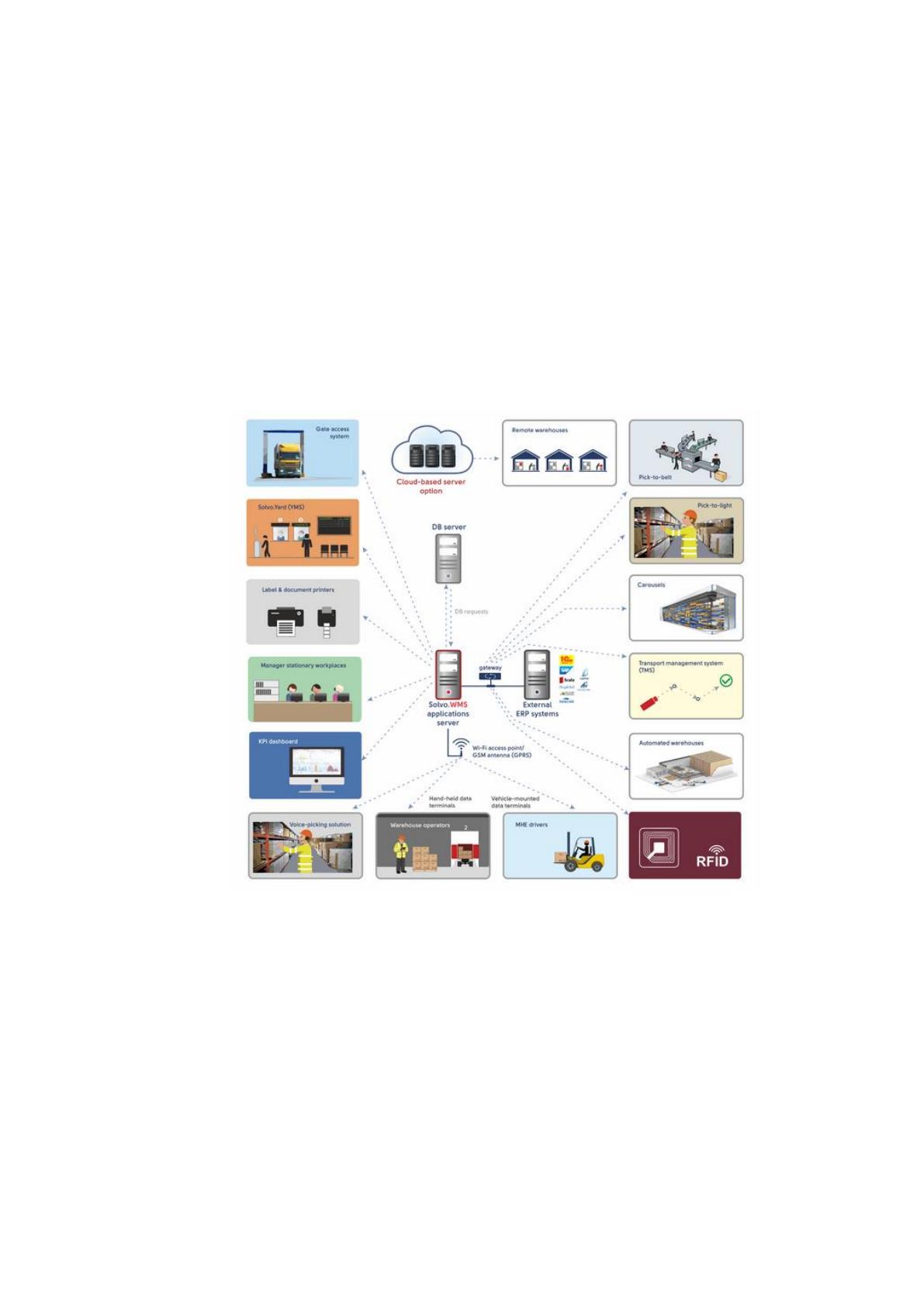

WMS-системы Solvo приведена на рис. 19.
Рис. 19. Архитектура модулей WMS-системы Solvo [45]
Ядро WMS-системы Solvo и база данных устанавливаются на
выделенном сервере. В качестве сервера для центра управления системы
предлагаем выбрать Dell Power Edge R330, который имеет следующие
характеристики:
- корпус: Rack, с монтажом в стойку 1U;
- 4-х ядерный процессор: Intel Xeon E3-1280 v6;
54
- память: DDR4, 64 Гб;
- жесткий диск: SAS, 2.5" объемом 1,2 Тбайт;
- сетевой интерфейс: 1G 2P;
- цена: 175810 руб.
Для работы с WMS-системы Solvo необходимо на рабочих местах
обслуживающего персонала установить персональные компьютеры и их
подключить к радиотерминалам RTD.
В качестве персональных компьютеров для автоматизации рабочих
мест предлагаем ООО «Трастлайн» выбрать компьютеры типа Office 150 Pro,
технические характеристики которых приведены в таблице 7.
Таблица 7
Технические характеристики персональных компьютеров Office 150 Pro
Параметр
Характеристика
Процессор
4 ядра типа Intel Core i3-7100
Объем оперативной памяти
8 Гбайт
Тип оперативной памяти
DDR4
Постоянное запоминающее устройство
1Тбайт, SATA III
Видеокарта
Интегрирована в процессоре Intel® HD
Graphics 630
Сетевая карта
10/100/1000 Мбит/с
Звуковая карта
6 каналов
Стоимость
37690 руб.
Источник: [46]
В качестве радиотерминалов для автоматизации склада ООО
«Трастлайн» предлагаем выбрать терминалы типа DATALOGIC Skorpio X3,
оснащенные цветным дисплеем с сенсорным экраном. В терминале
предусмотрено три вида клавиатуры для быстрого ввода данных.
Внешний вид радиотерминала DATALOGIC Skorpio X3 приведен на
рис. 20.
Радиотерминал DATALOGIC Skorpio X3 поддерживает передачу
данных по беспроводной сети и включает в своей состав сканер штрих-кода.
Управление данными осуществляется с помощью встроенной в него
операционной системы Microsoft® Windows® Embedded Handheld 6.5 [45].
55

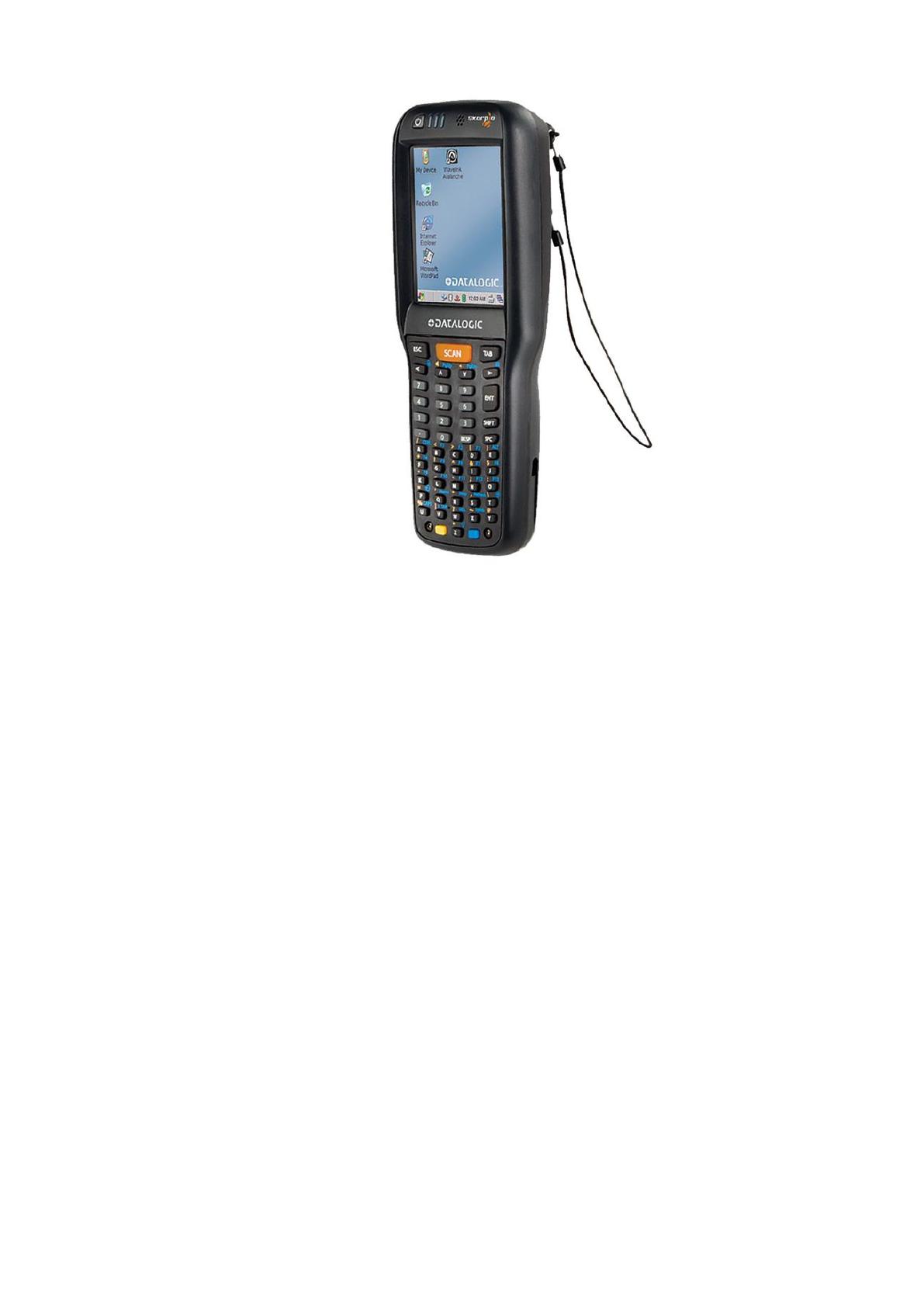

Рис. 20. Внешний вид радиотерминала DATALOGIC Skorpio X3 [45]
Также к WMS-системе Solvo предлагаем подключить принтеры для
печати документов и этикеток.
Для печати документов предлагаем ООО «Трастлайн» выбрать
лазерный принтер типа HP LaserJet Pro M104w, который позволяет печать до
22 страниц в минуту и имеет расширение черно-белой печати 1200х1200 т/д.
Принтером поддерживаются беспроводные технологии, а также такие
современные технологии как ePrint, Apple AirPrint, Google Cloud Print [46].
Стоимость принтера 7990 руб.
В качестве принтера для печати этикеток предлагаем выбрать принтер
типа Epson Color Works C3500, который позволит ООО «Трастлайн» печать
этикетки со скоростью до 103 мм/сек, имеет встроенный авторезчик и
включат программное обеспечение для создания этикеток NiceLabel.
Стоимость принтера Epson Color Works C3500 составляет 125800 руб. [47]
Для обеспечения защиты WMS-системы Solvo от сбоев в ее состав
входит система резервного копирования баз данных, файлов и приложений.
56
WMS-система Solvo включает в свой состав:
- базу данных, позволяющую накапливать информацию, системой
поддерживается система управления базами данных СУБД Oracle;
- ядро системы, включающее механизмы для обработки и обмена
данными и работающее под управлением операционной системой Linux;
- рабочие места пользователей, позволяющие визуализировать
информацию на персональных компьютерах, работающих под управлением
операционной системы Windows;
- межсистемный интерфейс или шлюз для интеграции с ERP-системой.
Он представлен в виде программного обеспечения и включает в свой состав
инструмент для обмена данными между системами.
В состав WMS-системы Solvo входит редактор «Топология склада»,
который позволяет визуализировать информацию о текущей нагрузке на
склад и оперативно определить местонахождение грузов.
С помощью редактора «Топология склада» специалисты ООО
«Трастлайн» смогут формировать правила размещения грузов, использовать
различные фильтры, средства сортировки, подсветки для отображения групп
грузов.
Среди преимуществ редактора «Топология склада» WMS-системы
Solvo следует выделить:
- возможность в режиме онлайн на плане склада отображать грузы и
места хранения;
- формировать маршруты перемещения груза и тем самым повысить
эффективность использования склада.
Также в состав WMS-системы Solvo входит модуль «Биллинг»,
который можно будет использовать для расчета стоимости оказанных услуг.
С помощью модуля «Биллинг» WMS-системы Solvo ООО «Трастлайн»
сможет автоматизировать процедуры подсчета складских услуг, а
полученные результаты передавать в ERP-систему 1C: Склад. В нем можно
57
строить тарифные планы, рассчитывать коэффициенты зависимости от зон
хранения и условий оказания услуг.
Для оценки в статике и динамики работы склада ООО «Трастлайн»
может использовать модуль KPI, внешний вид которого приведен на рис. 21.

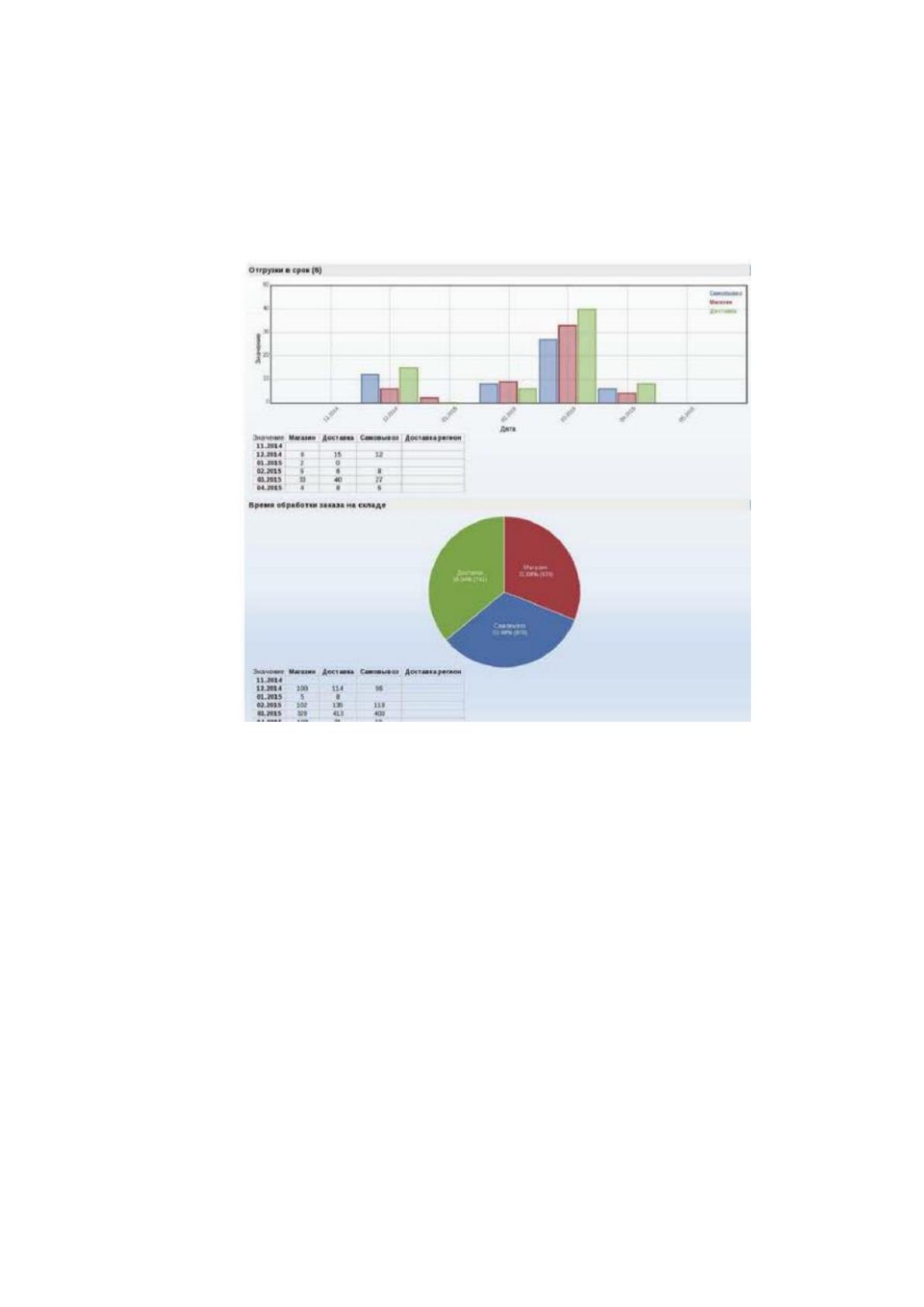

Рис. 21. Пример оценки работы склада с помощью модуля KPI WMS-
системы Solvo [45]
Как видно из рис. 21, основное окно модуля KPI представлено в виде
панели управления, с размещенными на ней показателями эффективности.
При использовании этого модуля обслуживающий персонал сможет
использовать графический интерфейс, представленный в виде отдельной
web-страницы.
Для удобства работы панель включает вкладки, позволяющие
выполнять расчеты времени обработки заказа на складе, определять
количество отобранных и отгруженных заказов, установить уровень запасов
58
на складе. За счет внедрения модуля KPI ООО «Трастлайн» снизит время на
составление отчетов, а также сократит затраты на оценку работы склада.
Среди дополнительных модулей WMS-системы Solvo ООО
«Трастлайн» может использовать модуль «Веб-портал», который снизит
нагрузку обслуживающего персонала склада и повысит безопасность
информационного обмена. С помощью этого модуля в режиме реального
времени можно будет получать информацию о статусе выполненных заявок
через сеть Интернет без установки дополнительного программного
обеспечения.
В состав WMS-системы Solvo входит модуль «Управление двором»,
который позволит ООО «Трастлайн» автоматизировать и вести учет работы
автотранспорта на складе предприятия.
К основным задачам модуля «Управление двором» относятся:
- организация транспортных потоков на территории предприятия;
- сокращение времени на обработку информации по автотранспорту;
- фиксирование перемещения автотранспорта по территории
предприятия.
За счет использования модуля «Управление двором» WMS-системы
Solvo ООО «Трастлайн» сможет:
- исключить длинные очереди автотранспортных средств на
территории предприятия;
- усилить безопасность территории склада;
- сократить время по обслуживанию определенного водителя и
исключить ошибочные перемещения;
- сформировать маршруты движения транспортных средств по
грузовому двору;
- организовать эффективное распределение нагрузки на склад и снизить
время обработки автотранспорта, а также снизить затраты на перемещение
заказов;
59
- организовать систему самообслуживания водителей транспорта и тем
самым сократить расходы на персонал;
- обеспечить автоматическую фиксацию перемещения транспорта по
территории предприятия.
В состав модуля «Управление двором» входят механизмы,
позволяющие отправлять СМС сообщения.
В состав WMS-системы Solvo входит модуль интеграции с голосовыми
системами, который позволит ООО «Трастлайн» усилить безопасность
склада, его производительность и сократить текучесть кадров.
Входящий в WMS-систему Solvo модуль EDI поддерживает стандарты
конвертации и передачи цифровой информации и будет применяться для
организации электронного обмена данными.
К основным функциям модуля EDI WMS-системы Solvo будут
относиться:
- обмен электронными сообщениями и документами;
- создание документов и справочников на основании конвертации их из
ERP-системы;
- загрузка справочников и документов различных форматов.
В модуле EDI поддерживаются различные форматы текстовых файлов,
а также форматы XML, CSV, XLS.
Таким образом, внедрение WMS-системы Solvo в логистику
складирования ООО «Трастлайн» позволит организовать комплексную
автоматизацию склада, снизить складские издержки, повысить безопасность
склада, улучшить качество работы персонала.
3.2. Рекомендации по усилению контроля движения товаров на складе
На основании выполненного анализа было установлено, что в
настоящее время территория склада не контролируется. Для усиления
60
контроля склада ООО «Трастлайн» предлагаем внедрить систему контроля и
управления доступом «BIOSMART».
Система контроля и управления доступом «BIOSMART» позволит
ООО «Трастлайн» не только усилить контроль территории склада, но и
повысить его безопасность. Данную систему можно интегрировать с
используемой на предприятии системой ERP-системой 1С: Склад.
Среди преимуществ внедрения системы контроля и управления
доступом «BIOSMART» следует отметить:
- возможность использования современных технологий
биометрической идентификации;
- система контроля и управления доступом соответствует
отечественным и международным стандартам;
- поддерживает работу в расширенном температурном режиме до -
40
0
С.
К основным функциям системы контроля и управления доступом
«BIOSMART» относятся:
- биометрическая идентификация по отпечаткам пальцам, венам
ладоней, а также картам RFID;
- автоматическое управление устройствами контроля доступа,
турникетами, замками;
- формирование сигналов тревоги при попытке получения
несанкционированного доступа к складскому оборудованию и товарам;
- разграничение доступа по зонам хранения грузов и организация
запрета двойного прохода;
- контроль событий происходящих на складе в режиме реального
времени;
- возможность интеграции с WMS-системой Solvo.

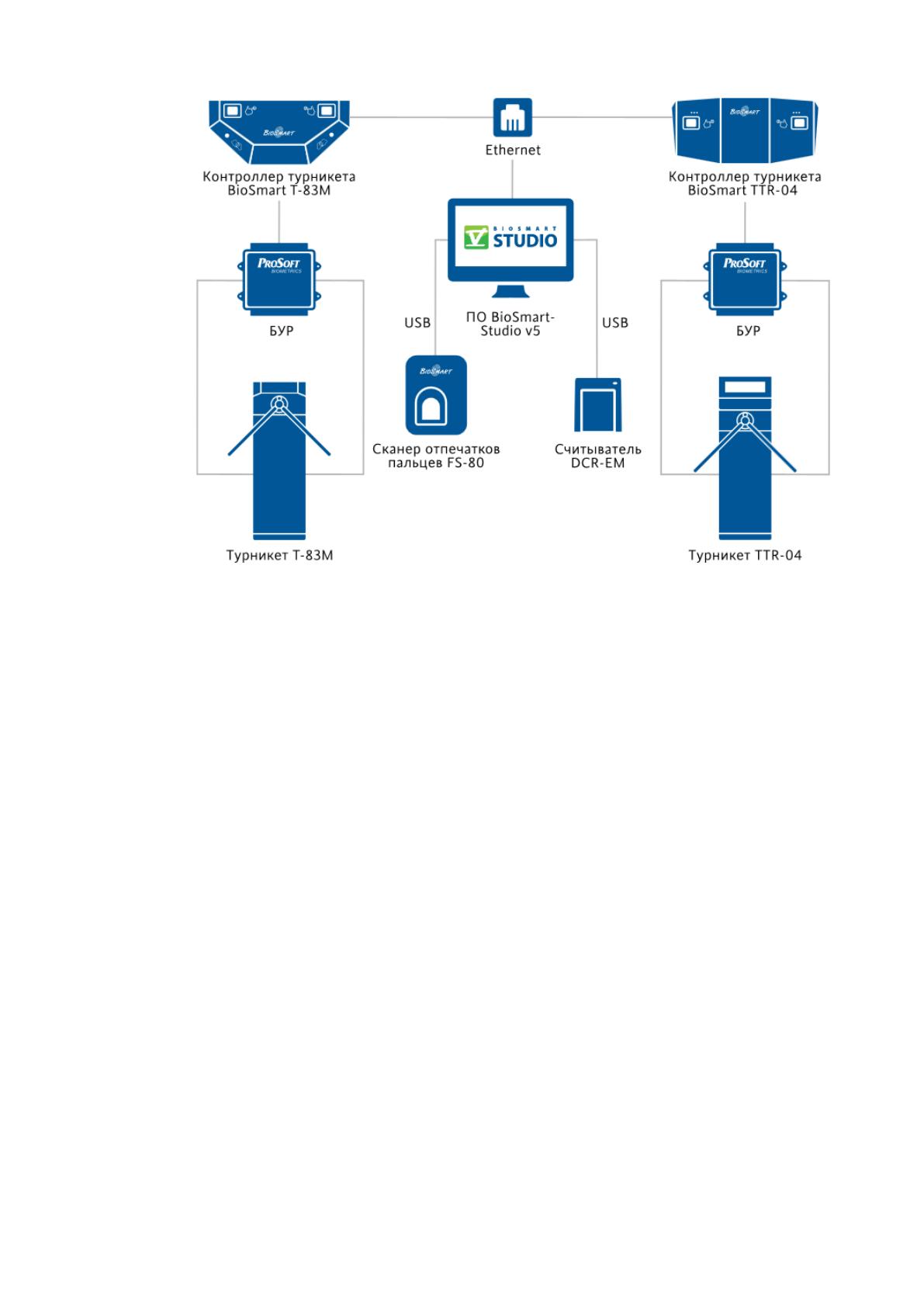

Структурная схема работы предложенной системы контроля и
управления доступом «BIOSMART» приведена на рис. 22.
61
Рис. 22. Структурная схема работы предложенной системы контроля и
управления доступом «BIOSMART» [44]
Для регистрации пользователей будет использоваться программа
«BIOSMART STUDIO V5», а для регистрации биометрических данных будут
использоваться специальные считыватели, которые будут подключаться
через USB-порт персонального компьютера.
Для работы с системой на каждого работника склада ООО «Трастлайн»
необходимо зарегистрировать до 5 отпечатков пальцев, код RFID-карты, а
также сформировать цифровую модель вены ладоней. В базу данных будет
производиться запись математических шаблонов с биометрическими
данными.
В случае успешной идентификации контролером системы контроля и
управления доступом «BIOSMART» будет генерироваться управляющий
сигнал для работы исполнительного устройства (турникета или замка).
