45

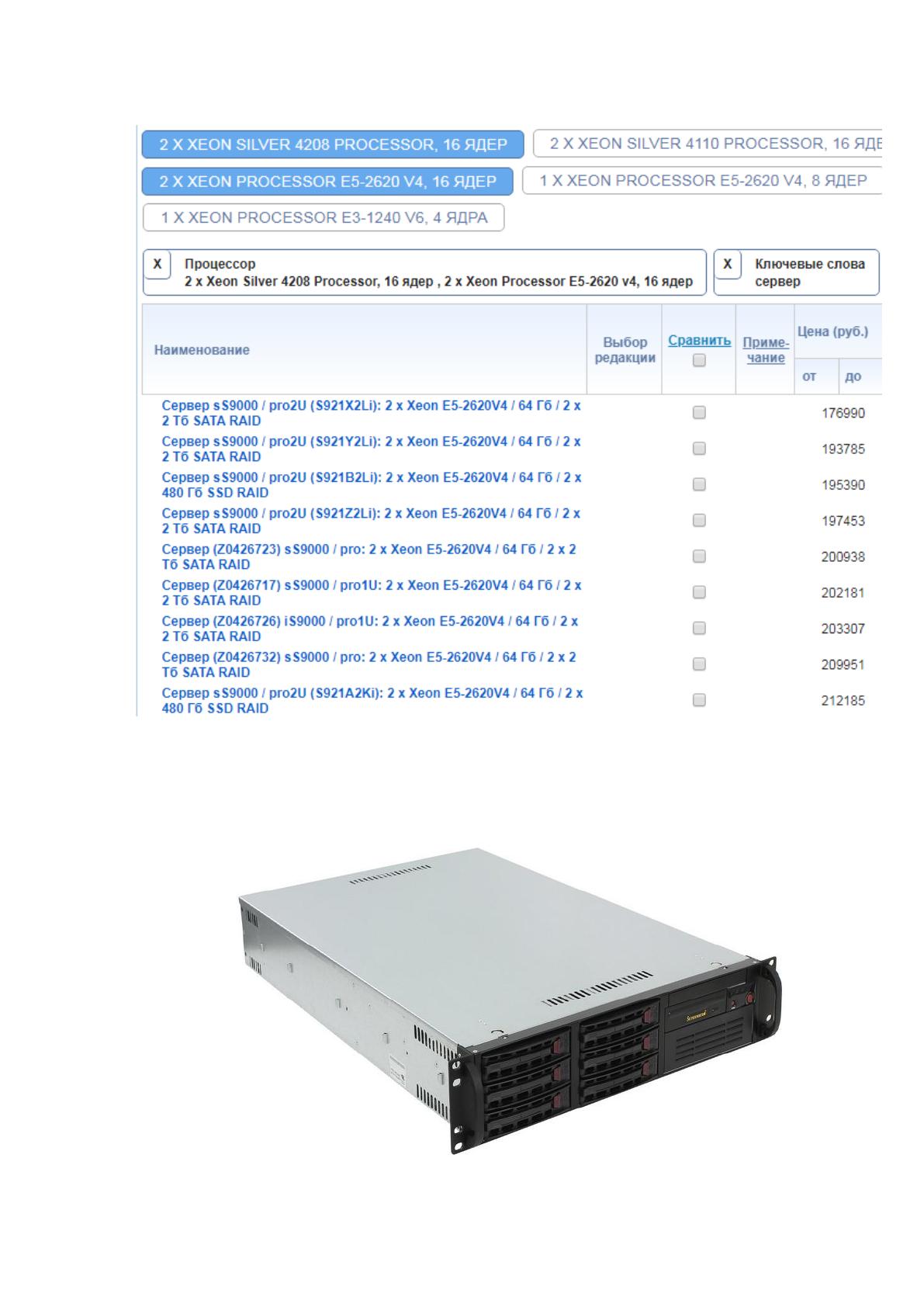

Рисунок 16 - Список серверов, подходящих для АТС
По критерию «Цена» выбираем сервер sS9000/pro2U (S921X2Li): 2 x Xeon
E5-2620V4/ 64 Гб/ 2 x 2 Тб SATA RAID стоимостью 176 990 руб. (Рисунок 17).
Рисунок 17 - Внешний вид сервера АТС S921X2Li
46
Выбор маршрутизатора осуществим исходя из удвоенного количества
существующих рабочих мест и наличия встроенного Firewall уровня 3 и
поддержку PoE.

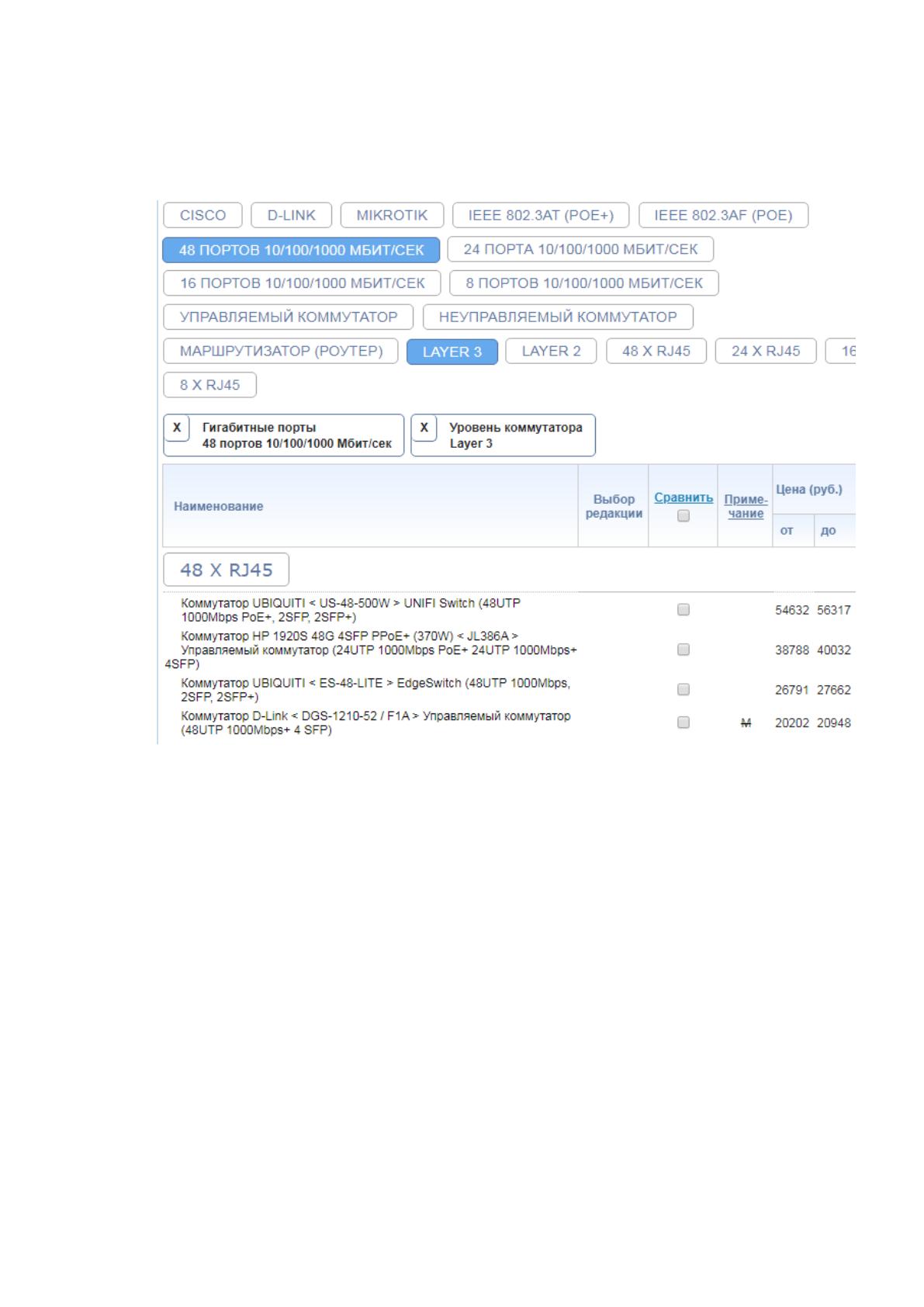

Рисунок 18 - Выбор маршрутизатора через карточку товаров
Для наших задач подходят маршрутизаторы (Рисунок 18):
1. UBIQUITI <US-48-500W> UNIFI Switch (48UTP 1000Mbps PoE+,
2SFP, 2SFP+), стоимость 54632 руб.
2. HP 1920S 48G 4SFP PPoE+ (370W) <JL386A> Управляемый
коммутатор (24UTP 1000Mbps PoE+ 24UTP 1000Mbps+ 4SFP), стоимость 38788
руб.
HP 1920S (Рисунок 19) имеет меньшую стоимость и 24 порта с
поддержкой PoE, к которым можно подключить IP - телефоны, что делает его
оптимальным по цене и решаемым задачам.
47

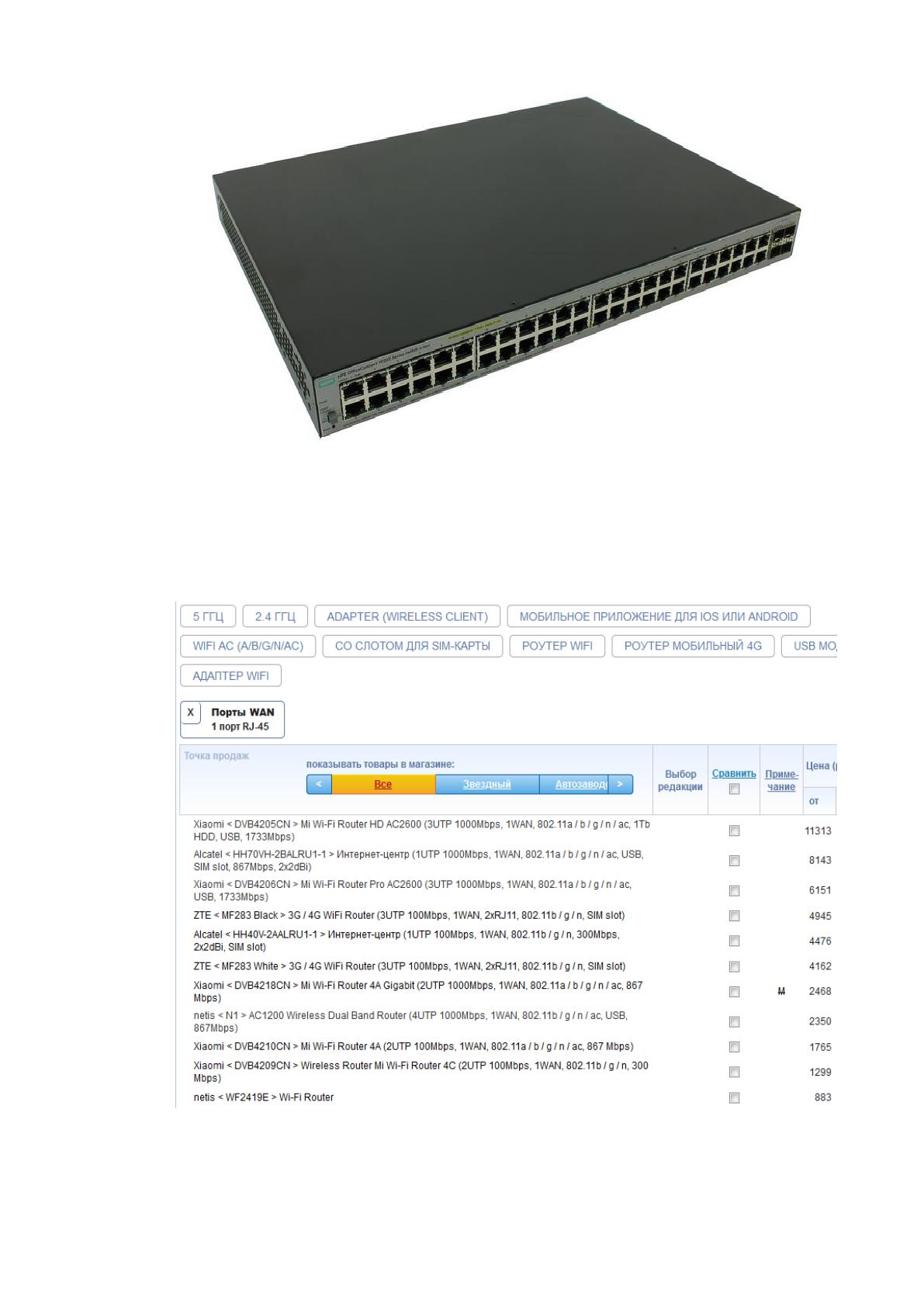

Рисунок 19 - Внешний вид маршрутизатора HP 1920S
Выбор широковещательного модема (Рисунок 20) осуществляем по
наличию порта WAN и портом 10/100/1000 Мбит/сек для подключения к
маршрутизатору.
Рисунок 20 - Выбор широковещательного модема через карточку
товаров
48
В списке оборудования нашлось интересное решение: Alcatel <HH70VH-
2BALRU1-1> Интернет-центр (1UTP 1000Mbps,1WAN, 802.11a/b/g/n/ac, USB,
SIM slot, 867Mbps,2x2dBi).
Данный модем (Рисунок 21) помимо порта WAN поддерживает
беспроводную связь 3G/4G, что можно использовать для резервирования
интернет - канала. Стоимость модема 8143 руб.

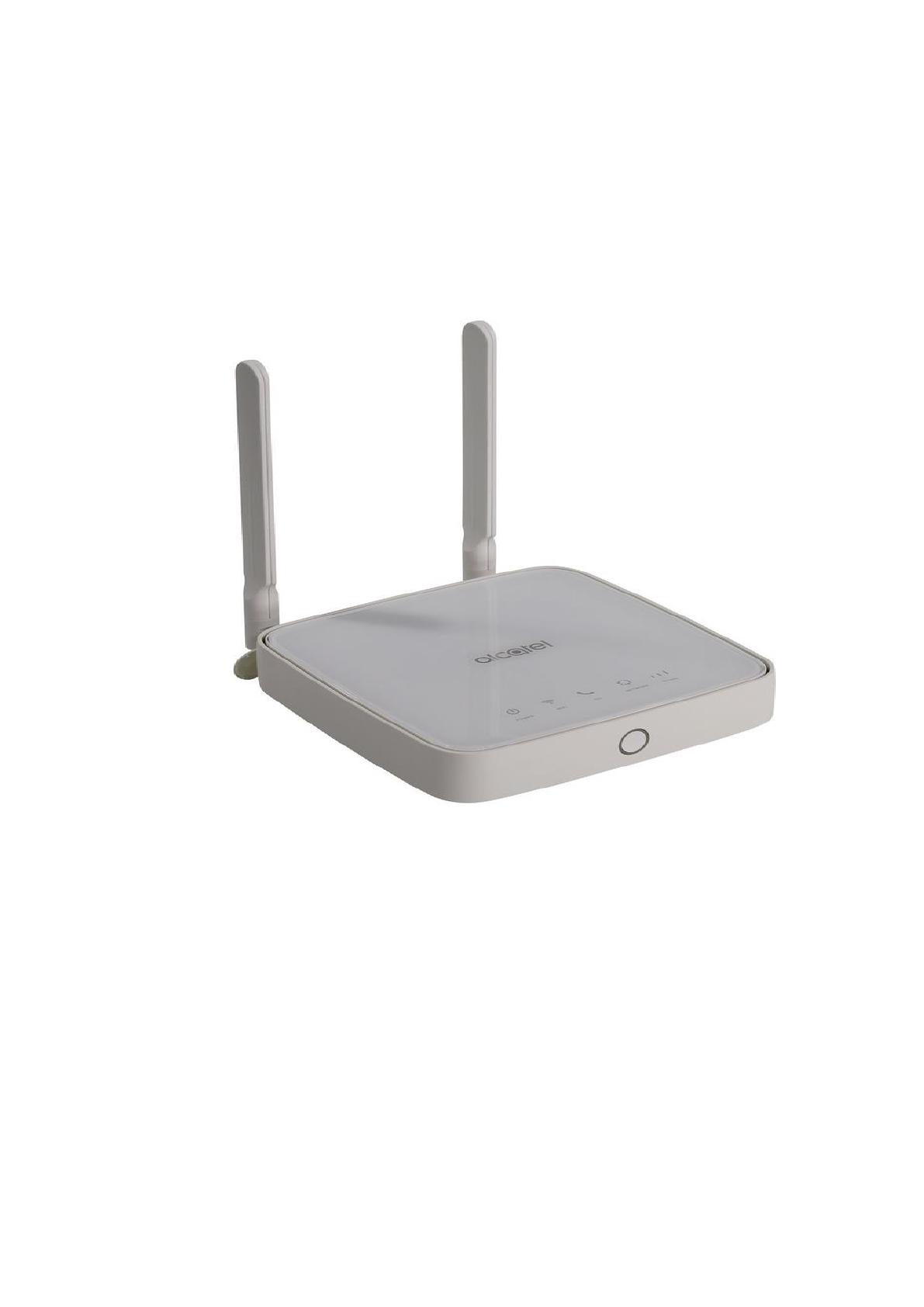

Рисунок 21 - Внешний вид модема Alcatel <HH70VH-2BALRU1-1>
Таким образом, мы провели выбор активного сетевого оборудования для
построения VoIP сети.
Выводы
В данной главе была описана ИТ - инфраструктура ООО «ПРАВСИЗ», на
основании чего было выбрано оборудование для организации IP - телефонии и
определена его стоимость.
В качестве телефонов было выбрано аппаратное решение в виде
настольных IP - телефонов, которые стоят денег, но значительно удобнее
49
программных телефонов на компьютере, поскольку не требуют включенного
компьютера для организации звонков.
Для удобства подключения телефонов к сети был выбран маршрутизатор
с функцией передачи электропитания по сети (PoE), что позволяет обойтись без
отдельных блоков питания на каждый телефон. Поэтому для подключения
телефона достаточно сетевой розетки.
50
Глава 3 Разработка проекта телефонной IP сети для ООО
«ПРАВСИЗ»
Для установки IP - телефонии на телекоммуникационном рынке
существует два принципиально разных пути решения данной задачи:
─ Покупка традиционного оборудования IP-АТС;
─ Использование бесплатного программного обеспечения для
создания АТС (Asterisk или эквивалент).
Возможность использования бесплатных решений привлекательна для
организации, которой важны бюджетные решения и желание минимизировать
расходы. Существующие решения предлагают бесплатные программные АТС,
которые обеспечивают функционирование основного канала взаимодействия с
потенциальными клиентами – телефонии.
Asterisk является открытым программным обеспечением, которое можно
скачать бесплатно в интернете и после определенной настройки использовать.
3.1 Предложения по построению телефонной IP сети
Основой любой IP сети является сетевой коммутатор, который связывает
все узлы сети, такие как IP телефон, шлюз, АТС, персональные компьютеры и
др. в единое пространство (Рисунок 22).
Сетевой коммутатор должен обеспечивать определенные требования для
организации работы IP-телефонии, главными из которых являются:
• Скорость передачи. Одной из основных показателей
эффективности сетевого коммутатора является возможность передачи данных на
определенной скорости.
• Число портов. Любое сетевое устройство требует наличия
выделенного порта для подключения. Также необходимо обеспечить резерв
портов на расширение сети и выход части портов из строя в процессе
эксплуатации.
51
• PoE (питание через Ethernet). Данная технология позволяет решить
вопрос обеспечения энергией всех IP телефонов, не прибегая к отдельным
источникам питания.
• VLAN (сеть Virtual Local Network). Способ обеспечения
безопасности сети, принадлежащей разным отделам. Заключается в сегментации
сети и связи сегментов через шлюзы по определенным правилам.

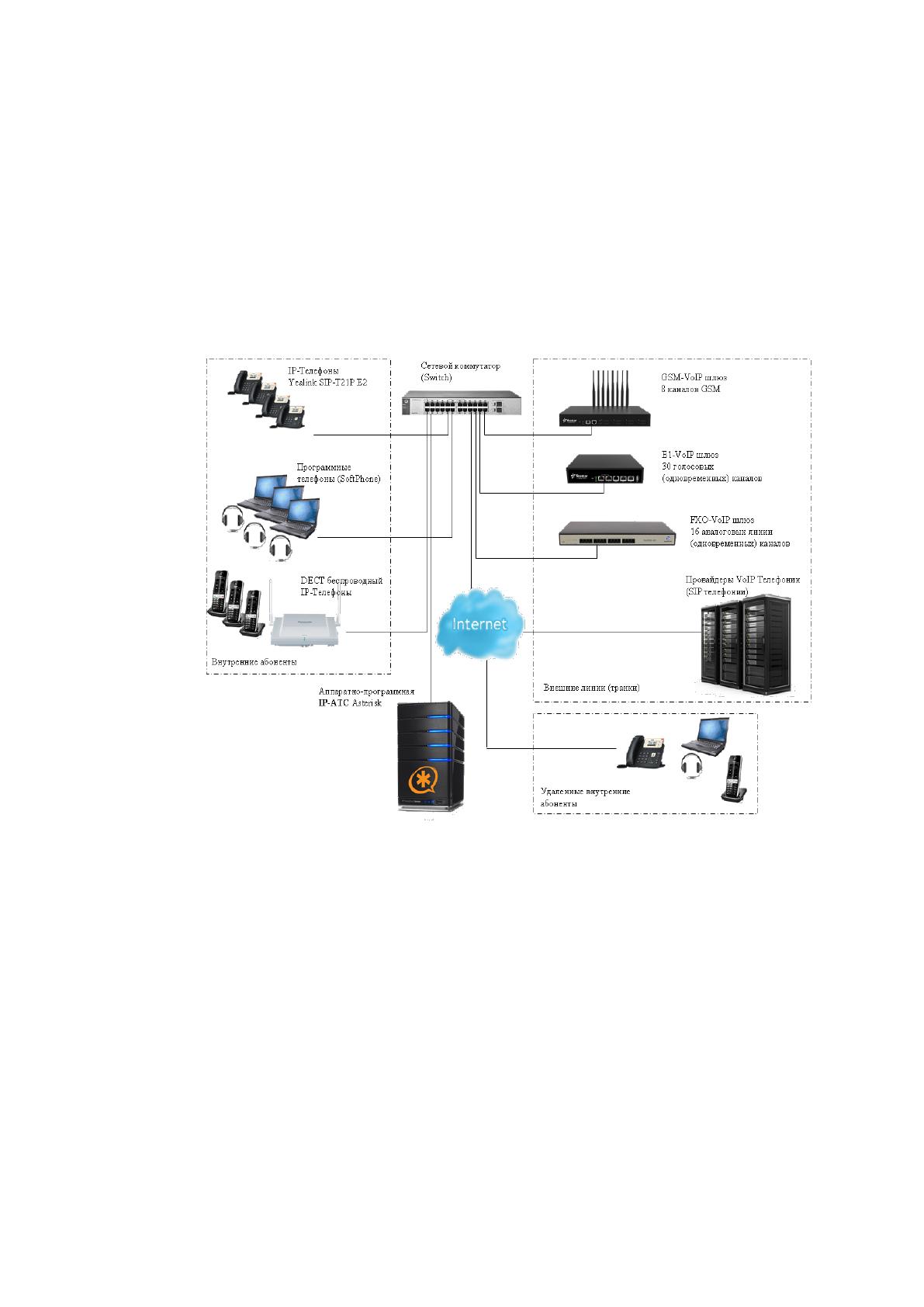

Рисунок 22 – Схема построения IP телефонии
Сервером IP-телефонии может выступать как обычный настольный
компьютер высокого класса, так и специализированное решение,
устанавливаемое в стойку, что зависит от бюджета и технических возможностей.
В качестве сервера телефонии выбран вариант, устанавливаемый в стойку
(Рисунок 17).
Телефоны IP-сети могут быть в трех исполнениях.
Настольный телефон (Рисунок 23). Основное различие между
настольными аналоговыми устройствами, используемые для работы в IP сетях
52
телефоны передают цифровую информацию и подключаются к локальной сети
через разъем RJ-45.

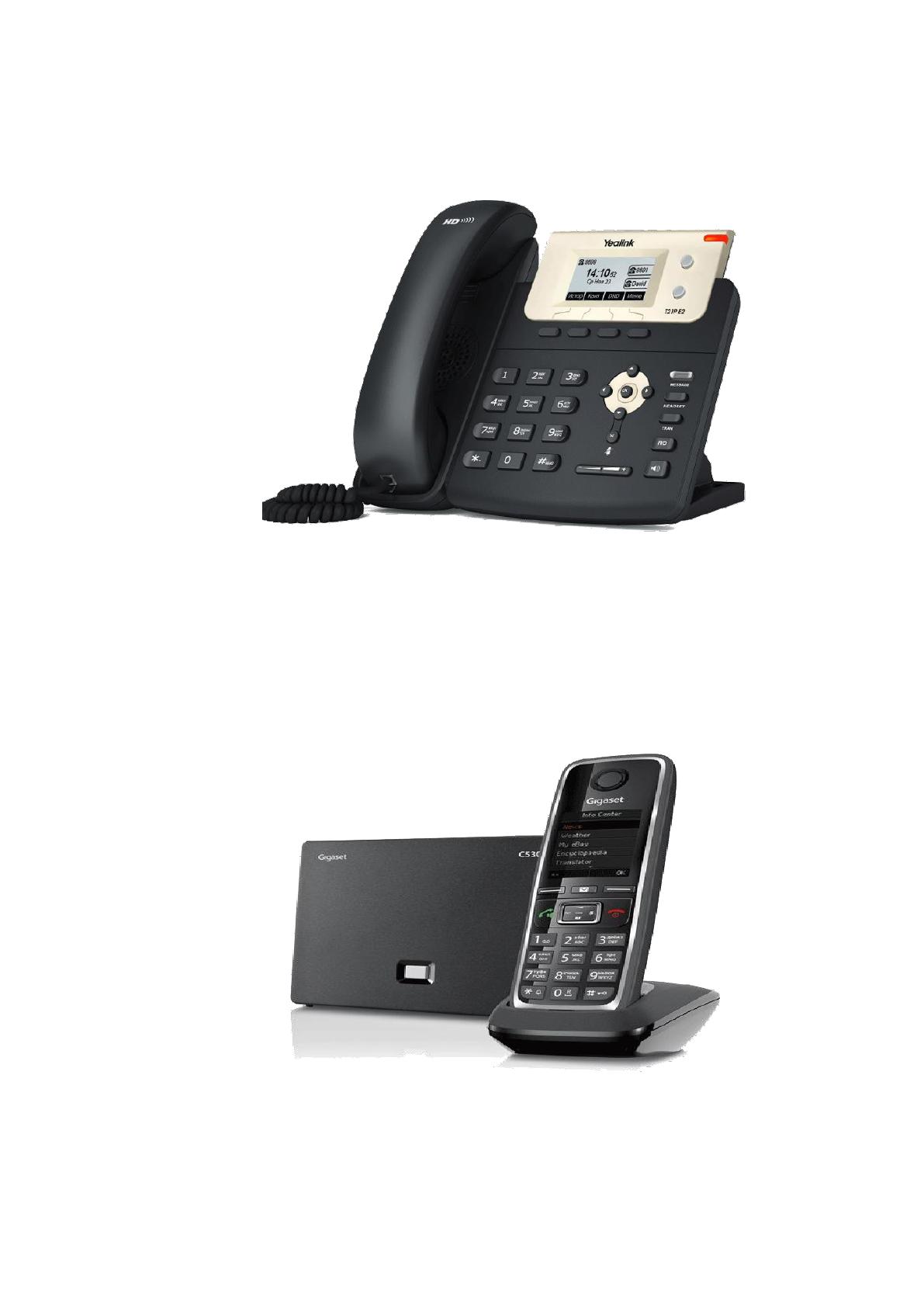

Рисунок 23 – Настольный IP-телефон
VoIP телефон DECT (Рисунок 24). Беспроводные телефоны (трубки) с
базой, подключаемой к сети IP, которая используется для подключения
протоколов телефонии. Являются более мобильными, чем настольные телефоны.
Рисунок 24 – IP-телефон DECT
Программный телефон - софтфон (Рисунок 24). Программа реализует все
функциональные возможности телефона и работает на компьютере, такие как
53
видеозвонки, текстовый чат, доступ к базе данных, отладочная информация. Из
минусов – компьютер должен быть включен для совершения звонков. Плюсы –
бесплатность внедрения и уменьшение необходимого числа портов на сетевом
коммутаторе. Расходы только на гарнитуру.

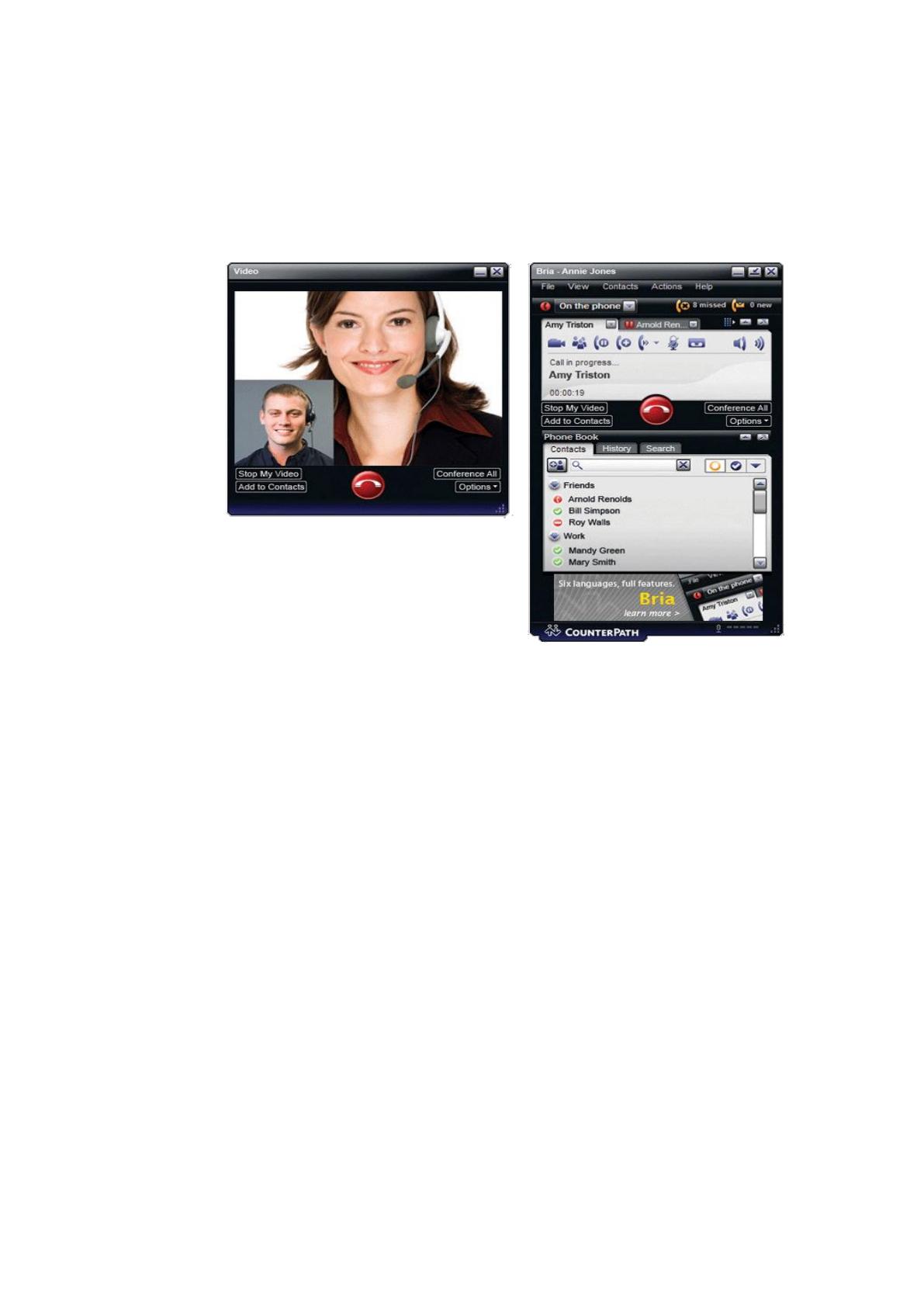

Рисунок 25 – Реализация программного телефона
В проекте реализации автоматизированной информационной системы с
помощью внедрения IP-телефонии, телефоны привязаны к рабочему месту и
операторы удаленных филиалов могут переключать звонки на центральный
офис.
В качестве АТС выбираем Asterisk, проект, который в настоящее время
постоянно развивается, имеет свое сообщество пользователей и форум
поддержки, что является критерием выбора, поскольку дает определенные
гарантии того, что в будущем при смене аппаратной части - «железа», или
программной – «софта», проблем с переносом настроек не будет. Операционная
система для развертывания Asterisk – CentOS 7, построенная на базе Red Hat
Linux.
54
3.2 Реализация автоматизированной информационной системы с помощью
внедрения ПО «Asterisk»
Для работы под системой MS Windows потребуется настроить
виртуальную машину с Linux, поскольку ПО Asterisk разработано под нее. В
дальнейшем настройки системы можно перенести на реальный сервер или сервер
с виртуализацией.

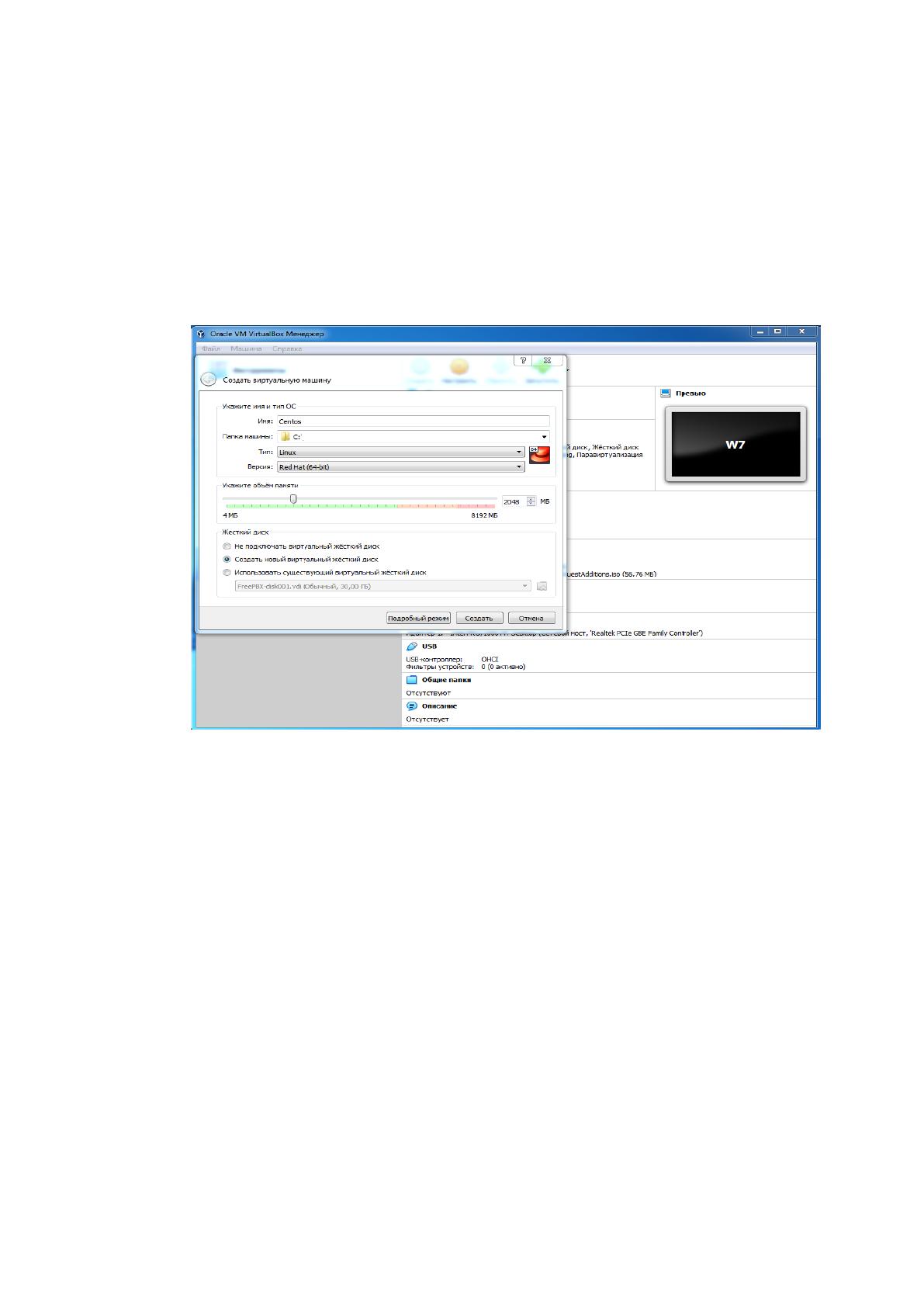

Рисунок 26 – Создание виртуальной машины для установки CentOS
Для создания виртуальной машины используем Oracle VM VirtualBox [4].
В качестве системы выбираем Red Hat Linux (Рисунок 26).
Далее устанавливаем виртуальный жесткий диск (Рисунок 27).
Затем конфигурируем сетевой адаптер, тип подключения: сетевой мост
(Рисунок 28). Подключаем образ системы (Рисунок 29) и начинаем установку
(Рисунок 30, 31)
