небольшие энергозатраты, - являются неоспоримыми преимуществами
технологии GPON.
Далее будет описана схема построения сети GPON. На АТС
устанавливаются станционные терминалы OLT, предназначенные для
обеспечения конвертации и передачи данных между пассивными
оптическими сетями и магистральным сетевым оборудованием. После OLT
на АТС размещены ODR (оптический кросс), в котором происходит
коммутация станционной разводки, идущей от OLT, с магистральными
оптическими кабелями. Далее прокладывается оптический магистральный
кабель, который прокладывается по подземной телефонной канализации
до ОРШ. ОРШ, в свою очередь, устанавливаются либо в подвале, либо на
чердаке здания. В ОРШ происходит терминация магистрального
оптического кабеля с распределительными оптическими кабелями. В ОРШ
установлены сплиттеры, с помощью которых обеспечивается
распределение световых сигналов с магистральных оптических волокон на
распределительные волокна. Каждый сплиттер позволяет произвести
терминацию сигналов с одного магистрального волокна на 32
распределительных волокна. От ОРШ прокладывается оптический кабель
до ОРК по подъезду (по существующим слаботочным нишам, либо, если
нет возможности воспользоваться нишами, - по вновь проложенным
коробам или гофрам. ОРК размещается на стене (закрепляется на высоте),
либо внутри слаботочной ниши. В ОРК происходит коммутация волокон
распределительного оптического кабеля с дроп-кабелями, которые, в свою
очередь, прокладываются в квартиру абонента и подключаются к ONT.
ОРК бывают коннекторного типа и без коннекторов (волокна, выходящие
из распределительного модуля напрямую свариваются с абонентским
дроп-кабелем). Наконец, к ONT подключается квартирная телефонная
проводка (если абоненту требуется один или два абонентских телефонных
номера), либо, в случае, если абоненту требуется большее количество
23
номеров (как правило, юридическим лицам), устанавливается голосовой
шлюз, который позволяет пользоваться большим количеством номеров по
одному каналу. Также к ONT подключаются абонентские устройства к
сети Интернет по сетевому кабелю, либо по беспроводной сети wi-fi.
По технологии GPON стало возможным обеспечить очень высокую
скорость передачи данных (до 1 Гбит/с), так как в отличие от медных
линий, где электрические сигналы передаются по металлическому
проводу, в технологии GPON передается световой сигнал по оптическому
стекловолокну. Стекловолокно позволяет передавать большее количество
данных с существенно меньшими потерями. К тому же, сеть, построенная
по технологии GPON, в перспективе требует меньших затрат на
обслуживание.
Правда, стоит отметить, что построить сеть с использованием
данной технологии – достаточно дорого, так как, например, даже тем
абонентам сети, которые пользуются лишь телефонной связью, компания
предоставляет бесплатно в пользование ONT (optical network
telecommunication). Без ONT работа даже только телефонной связи
невозможна. Поэтому построить сеть по технологии GPON может
позволить себе не каждая компания, а только та, которая способна
вложиться на перспективу.
По технологии GPON появилась возможность предложить абонентам
по одному каналу телефонную связь, Интернет, ip-телефонию, цифровое
телевидение на несколько телевизоров, охранную сигнализацию.
Технология GPON по всем параметрам превосходит технологию
DSL, но для организации канала по данной технологии требуется
прокладка оптоволоконного кабеля к абоненту, в то время как, технология
DSL использует уже проложенные медные телефонные провода.
В настоящее время именно технология GPON является приоритетной
в работе ПАО МГТС.
24
2. ХАРАКТЕРИСТИКА ПАО МГТС.
2.1. История развития ПАО МГТС.
Среди технических изобретений, оказавших наибольшее влияние на
Человечество, изобретение Белла занимает одну из лидирующих позиций.
Ведь, невозможно представить каким было бы развитие Человечества, если
бы не была изобретена телефонная связь. Трудно переоценить значение
телефонной связи для решения вопросов производственного или, тем
более, государственного масштаба. Ведь, например, глава государства не
может физически постоянно объезжать территорию страны для контроля.
Телефонная связь позволяет давать распоряжения, контролировать
выполнение поручений и другие управленческие возможности удаленно, а
самое главное – в срок.
А началась история телефонных сетей в нашей стране с 27 февраля
1881 года, когда Комитетом министров было подписано положение «Об
устройстве телефонных сообщений», а 25 сентября правительство
утвердило постановление «Об условиях предоставления прав на
строительство и содержание городских телефонных сетей общего
пользования». Сначала предложением заинтересовались коммерсанты, но
условия, которые выдвигало государство по строительству и содержанию
сетей, а также тот факт, что впоследствии государство оставляло за собой
право выкупить у коммерсанта созданные телефонные сети, - все это,
конечно же, оттолкнуло коммерсантов от реализации этого проекта.
Поэтому права на осуществление проекта по строительству телефонных
сетей благополучно приобрела Международная телефонная компания
Белла. Таким образом, Белл и прямо и косвенно был причастен к
появлению телефонной сети в нашей стране.
Компания « Московская городская телефонная сеть» существует уже
135 лет. Основана в 1882г., то есть через восемь лет после изобретения
Беллом телефонного аппарата уже началось создание «Московской
25
городской телефонной сети». Свою деятельность компания начала со
строительства телефонной станции на Кузнецком мосту, 6, прокладки
телефонных линий и освоения телекоммуникационного оборудования.
Правда, в самом начале развития в качестве коммутационного
оборудования выступали женщины-телефонистки, которые вручную
соединяли линию вызывающего абонента с линией вызываемого абонента.
Соединение линий абонентов между собой происходило при помощи двух,
а то и трех телефонисток. Каждая сотрудница обслуживала какую-либо
определенную группу абонентов.
Рисунок 8 – телефонистка на рабочем месте [22]
Процесс соединения линий абонентов происходило следующим
образом: первая телефонистка, при получении на своем коммутаторе
сигнала вызова, спрашивала вызывающего абонента, с каким номером
соединить, а потом кричала требуемый номер второй телефонистке на
коммутаторе, в который был включен данный номер, она, в свою очередь,
услышав цифры от первой телефонистки и убедившись в том, что этот
26
номер не занят, соединяла его со свободной соединительной линией,
которая была включена в коммутатор рабочего места первой
телефонистки, после чего оповещала голосом о выполнении. После этих
процедур, первой телефонистке оставалось только соединить линию
вызывающего абонента с вызываемым номером, после чего сообщить
абоненту, что соединение произведено. Конечно же, на таких условиях
труда не все барышни могли работать, поэтому редко какая телефонистка
надолго задерживалась на данной профессии. А с увеличением
абонентской емкости, нагрузка на телефонисток с каждым днем
возрастала, поэтому возрастала и длительность соединения, и количество
ошибок. Но, доходы от работы почты, телефона и телеграфа были
сравнимы с одной из самых прибыльных статей доходов – винной
монополией, да и спрос на предоставляемые услуги связи постоянно
возрастал. Поэтому трудности не могли остановить развитие сети, а лишь
подстегивали к более продуктивной работе по совершенствованию
рабочих процессов. Правда, и размер абонентской платы за пользование
телефонной линии понизить никак не удавалось. Именно этот факт стал
причиной того, что в 1900 году Комитет министров назначил торги по
выбору нового концессионера. В результате торгов, как компания,
предложившая наименьшую абонентскую плату, новым концессионером
Московской городской телефонной сети стало Шведско-Датско-Русское
телефонное акционерное общество. Деятельность нового концессионера
разительно отличалась от деятельности телефонной компании Белла. В
компании в качестве клиентов приоритетными были учреждения,
организации и отдельные состоятельные граждане, а Шведско-Датско-
Русское телефонное общество ставило перед собой задачу провести
телефонную связь в каждую квартиру, в каждый дом. Именно эта
положительная особенность в деятельности нового концессионера
позволила в конечном итоге значительно понизить абонентскую плату за
27
телефонную связь. Соответственно, снижение абонентской платы
позволило существенно увеличить абонентскую емкость, а увеличение
абонентской емкости, в свою очередь, позволяло снижать стоимость
абонентской платы. То есть, Шведско-Датско-Русское телефонное
общество выбрало правильный путь развития. Ведь, именно с
деятельности объединенной компании и началась история развития
Московской городской телефонной сети в крупных масштабах. Во времена
деятельности Шведско-Датско-Русского общества была проложена и
установлена значительная часть телефонных линейных сооружений,
которые обеспечили бесперебойную работу сети на долгие годы, а также
проложена кабельная сеть огромной протяженности, с использованием
инновационных на тот момент кабелей. Например, оболочки кабеля
изготавливались из свинца, а внутренняя оплетка имела бумажно-
воздушное устройство. Конечно же, все имеет сроки службы, но, стоит
отметить, что линейные сооружения и кабели, проложенные в те времена,
относительно до недавнего времени, особенно в центральных районах
Москвы, работали без существенных нареканий.

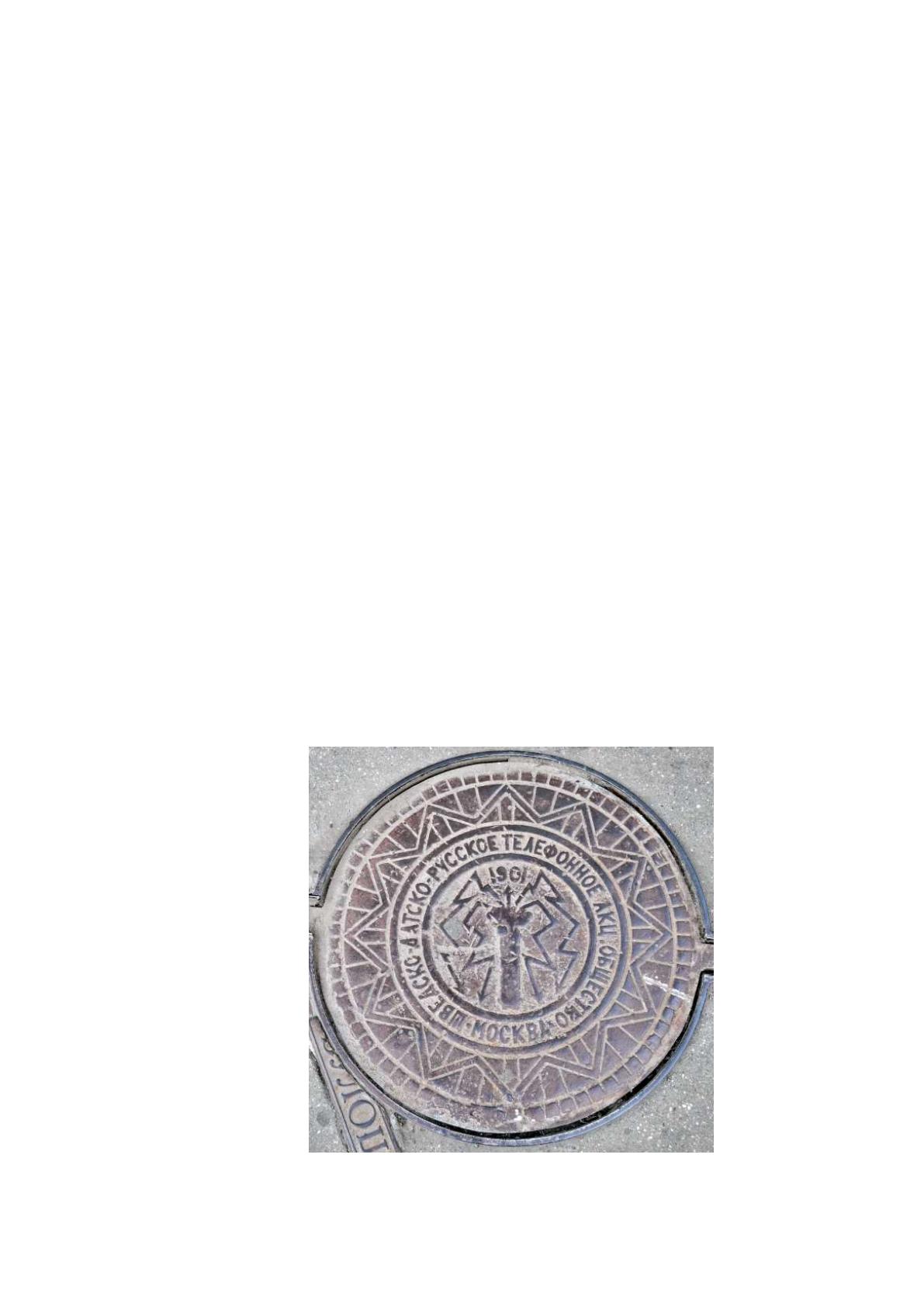

Рисунок 9 – крышка телефонной канализации в Москве [32]
28
С того момента, как телефонной связью в Москве стало заведовать
Шведско-Датско-Русское телефонное общество, профессия телефонистки
стала престижной профессией, на которую было не так просто устроиться,
так как существовал серьезный профотбор на профессию. От кандидатов
требовались отличная память, хорошее образование и благонадежность. В
целом, работа телефонистов была строго регламентирована и требовала
соблюдения установленных правил. Конечно же, данный факт мог и не
радовать работников, но, зато, самым положительным образом отражался
на качестве производимых работ и н качестве обслуживания абонентов и
оборудования. Высокие требования к сотрудникам компании и к
производимым работам играли положительную роль для стратегического
развития компании. Ведь, чем качественнее обслуживание клиентов, тем
больше подключится абонентов в последующем, так как отзывы
довольных клиентов – лучшая реклама. А, чем качественнее оборудование,
да еще и квалифицированно обслуживаемое, тем оно реже ломается, что
опять же, положительно отражается на стратегическом развитии
компании. [7]
История развития Московской городской телефонной сети самым
тесным образом перекликается с развитием электроники и историей
страны.
В революционные времена на овладение почтой, телеграфом и
телефоном большевиками были брошены существенные силы, так как
владение этими тремя родами деятельности позволяло эффективно
управлять, убеждать, контролировать и производить различные действия
для достижения намеченных целей. Именно с момента, когда большевикам
удалось добиться контроля над почтой, телеграфом и телефоном у дела
большевиков появился существенный «союзник». Стоит отметить, что в
революционное время и период гражданской войны развитие сети, что
естественно, остановилось. Но, в 1922 году началось восстановление и
29
развитие сети. К положительным моментам для развития телефонной сети
в постреволюционный период можно отнести возникновение таксофонной
сети. Ведь, общедоступный телефон, доступный широкой массе людей,
очень хорошо вписывался в концепцию философии нового руководства
страны. К тому же, в те времена властями страны было принято решение о
создании радиовещания. Внедрение радиовещания происходило очень
быстрыми темпами и, по замыслу тогдашних властей, радиоточка должна
была проведена в каждый дом, в каждую квартиру. Работы по
радиофикации производились силами Московской городской телефонной
сети (МГТС). Но объем работ был очень существенный, поэтому позже
было сформировано новое подразделение – Московская городская
радиотрансляционная сеть (МГРС). Стоит отметить, что сеть
радиовещания широко использовало кабельные сооружения телефонной
сети, что позволило совершить очень значительные масштабы охвата
территории радиовещания и в короткие сроки.
Произошедшие события в лихие для нашей страны времена
отчетливо показали, что почта, телеграф и телефон – виды деятельности
стратегического характера, оказывающие огромное влияние на судьбы
людей и историю страны в целом.
В 1934 году началась глобальная реконструкция сети МГТС. Так как
до этого момента было проложено много телефонных линий воздушным
способом (воздушно-стоечным, либо воздушно-столбовым), начались
работы по перекладке телефонных кабелей под землю в вновь
создаваемую телефонную канализацию. Этот период истории компании
был наиважнейшим и сыграл значительную роль в последующей судьбе
телефонной сети. А дальше была война, продолжительная и
разрушительная. В 1941 году началась Великая Отечественная война. Про
деятельность Московской городской телефонной сети в эти тяжелые для
нашей страны годы можно написать очень многое, но отмечу, что труд
30
связистов зачастую требовал героизма и самоотдачи, много героев
погибли, восстанавливая телефонную связь. Во время Великой
Отечественной Московской городской телефонной сети был нанесен
огромный ущерб, были разрушены большая часть линейных сооружений и
телефонных станций. Предстоял огромный объем работ по
восстановлению всей телефонной сети. При восстановлении возникла
существенная проблема с восстановлением работы телефонных станций
вследствие того, что станционное оборудование было безвозвратно
уничтожено, а завод, который выпуская данное станционное оборудование
и запчасти для телефонных станций, был также разрушен. Таким образом,
например, для восстановления станционного оборудования требовалось
сначала восстановить или построить заново завод, производящий
станционное оборудование. Восстановление происходило энергично и с
энтузиазмом, ведь, людям, пережившим долгую и страшную войну,
хотелось поскорее вернуться к нормальной мирной жизни, а телефонная
связь – один из компонентов такой жизни. Поэтому восстановление
происходило достаточно быстрыми темпами. А после восстановления,
началось дальнейшее развитие. Ну, о развитии Московской городской
сети и этапах модернизации будет написано в третьем подразделе данной
главы. Стоит отметить, что в настоящее время ПАО МГТС является
крупнейшим оператором фиксированной связи в Европе и продолжает
развиваться.
2.2. Характеристика производственной деятельности ПАО
МГТС.
Вначале своей деятельности компания предоставляла только услуги
телефонной связи. Постоянно происходила модернизация.
Модернизировалось коммутационное оборудование, прокладывались
новые кабели и провода из различных материалов.
31
С момента, когда компания занималась предоставлением только
услуг телефонной связи, прошло очень много времени. Первой ступенькой
по пути расширения предоставляемых услуг, стала технология Dial-up, с
появлением которой стало возможным предложить абонентам
широкополосный доступ к сети Интернет. По технологии Dial-up услуги
доступа к сети Интернет предоставляло множество интернет-провайдеров
на базе Московской городской телефонной сети. Таким образом, МГТС
предоставляла каналы доступа, по которым провайдеры предоставляли
телекоммуникационные услуги. Соединение с провайдером происходило
путем дозвона до определенного номера (номер вписывался в настройках
коммутируемого доступа модема), после успешного соединения с
номером, происходила авторизация абонента при помощи
аутентификационных данных, введенных пользователем. Если
аутентификация происходила успешно, то устанавливался интернет-сеанс
(сессия). Такой тип предоставления широкополосного доступа имел
множество недостатков, так как при активной сессии, телефонной связью
воспользоваться было невозможно, да и в финансовом плане для компании
МГТС предоставление возможности использования своих каналов (линий)
для организации широкополосного доступа приносило доходы лишь за
аренду линий сторонними провайдерами, а за сами услуги доступа к сети
Интернет прибыль получали эти самые провайдеры. Но, на тот момент
Московская городская телефонная сеть занималась предоставлением услуг
телефонной связи, не являясь интернет-провайдером. Поэтому в компании
постоянно велись работы в направлении развития сети под новые реалии
телекоммуникационного рынка. Следующей ступенькой по пути
расширения предоставляемых телекоммуникационных услуг, стало
предоставление линий для организации широкополосного доступа в
интернет по технологии DSL для компании Стрим (входящая в группу
компаний Комстар, а нынче МТС). Впоследствии Московская городская
