65
В процессе загрузки новый заказ добавляется в оперативный план с
отображением фактического времени начала и окончания каждой операции.
После создания плана в системе выполняется формирование графика загрузки
рабочих мест с отображением операций и времени их выполнения. При
выполнении импорта из модуля технологической подготовки существует
возможность контроля выполненных технологических операций и
используемого оборудования.
В MES-системе Zenith SPPS поддерживается генератор отчетов с
отображением различных типов штрих-кодов. В случае получения удаленного
доступа необходимо использовать модуль Zenith Terminal, который
поддерживает работу в локальной сети и на удаленном расстоянии.
Модуль Zenith Terminal рекомендуем устанавливать на рабочих местах
специалистов ООО «Рост» для контроля выполненных текущих операций и

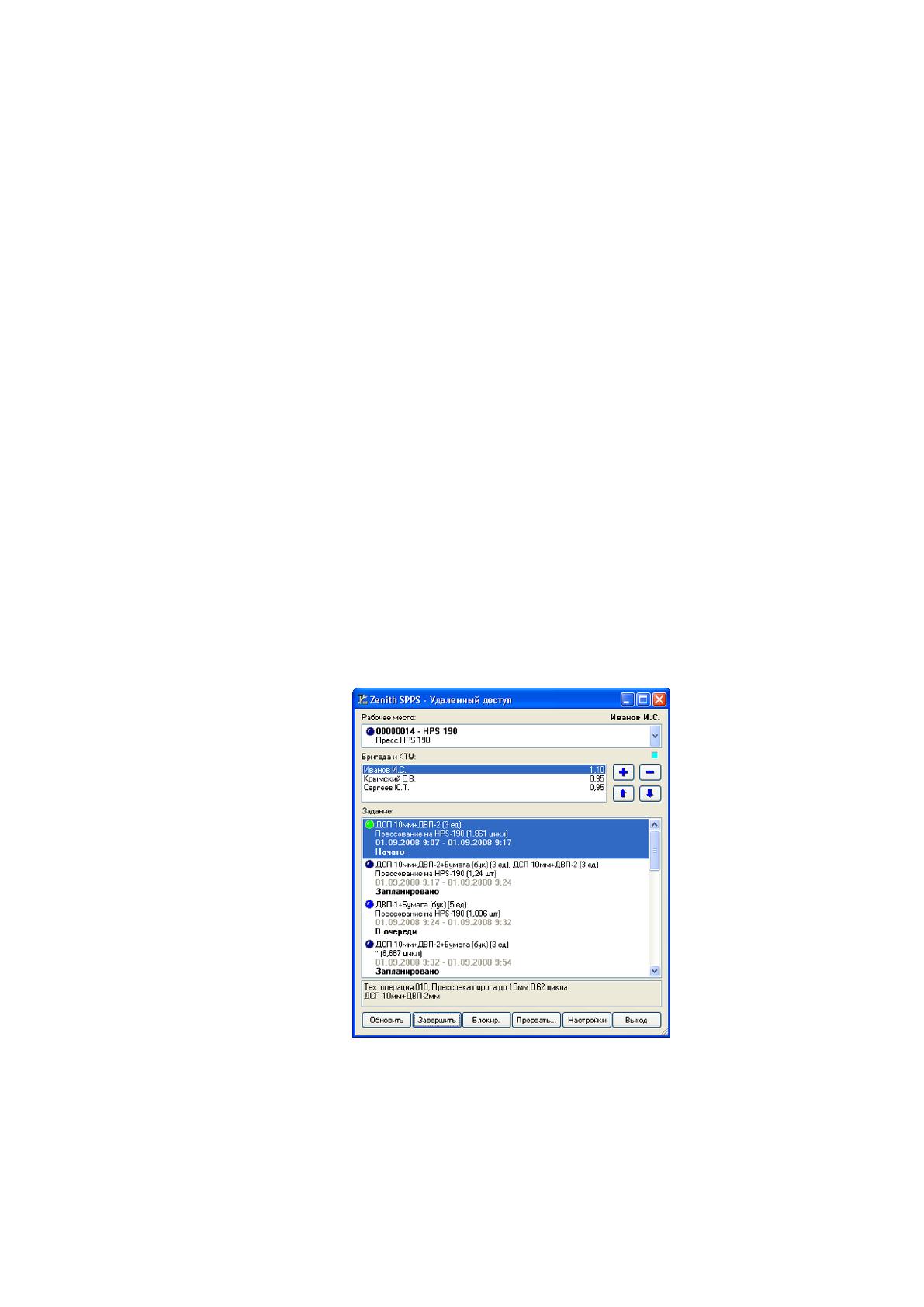

внесения изменений в производственное задание. Окно для работы с MES-
системой Zenith SPPS в удаленном режиме приведено на рисунке 27.
Рисунок 27. Окно для работы с MES-системой Zenith SPPS в
удаленном режиме
Как видно из рисунка 27, в окне отображается рабочее место, бригада
сотрудников, выполняющих технологические операции и поставленные
66
задания. Для каждого задания существует возможность отслеживания статуса:
начало, запланировано, в очереди. Во время контроля выполнения операций
существует возможность их прерывания и установки статуса аварийного
завершения.
Рассмотрим работу дополнительных модулей MES-системы Zenith SPPS.
Модуль Zenith Show применяется в системе диспетчерского контроля MES-
системы Zenith SPPS. После запуска модуля необходимо ввести название
отчета, который будет формироваться в системе и период его отображения.
Также в систему входит сервис Zenith Online, который позволяет
получить доступ к данным системы в удаленном режиме и универсальный
генератор отчетов Zenith Report, который позволяет минимизировать затраты
времени на формирование стандартных типовых расчётов.
Модуль удаленного доступа Zenith Terminal может быть установлен на
рабочих местах сотрудников для отображения графика загрузки и
производственного расписание. В состав MES-системы входит модуль
технологической подготовки с интерактивным интерфейсом. С его помощью
можно отслеживать выполняемые операции и осуществлять техническую
подготовку производства.

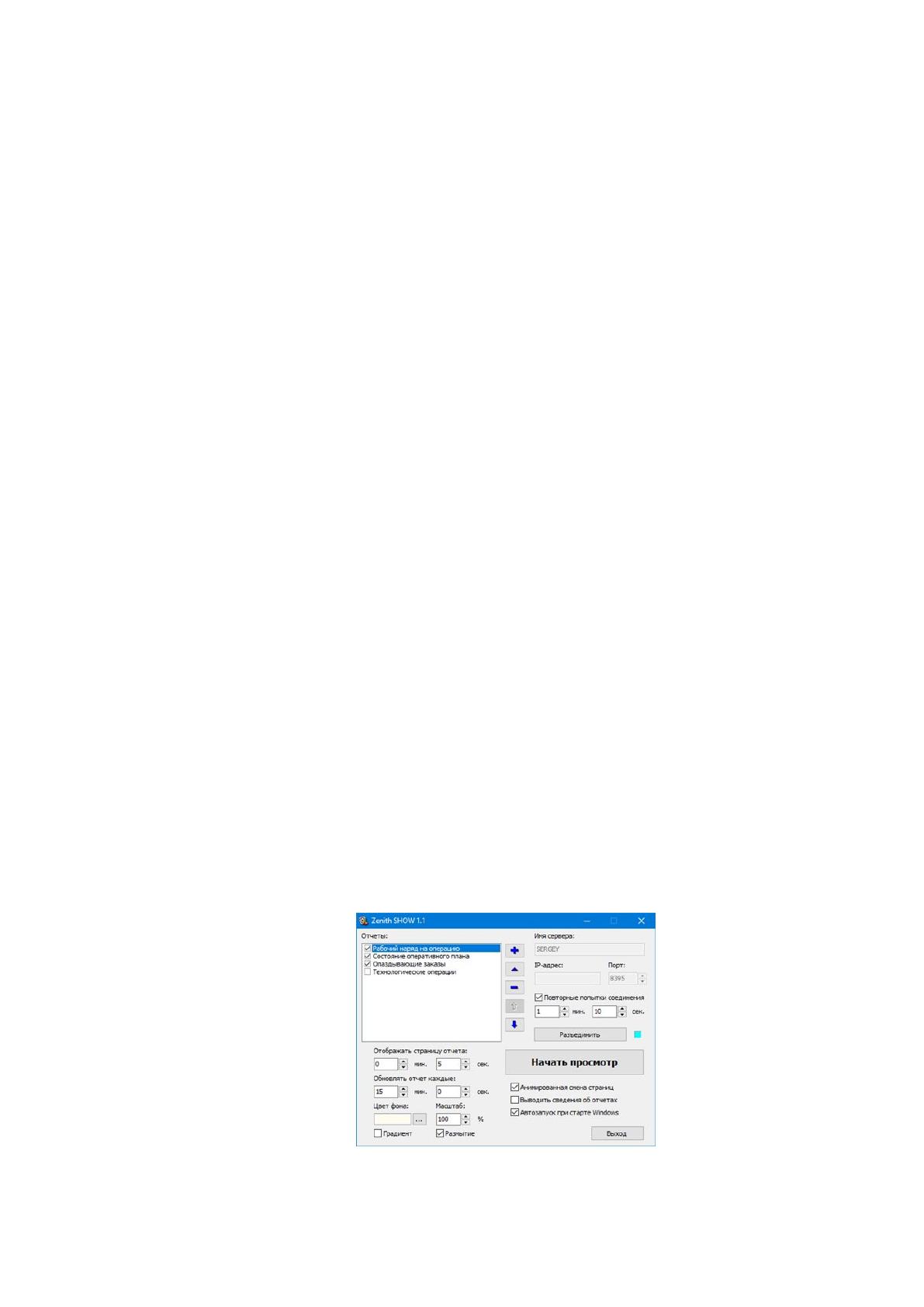

Модуль Zenith Show – это специализированная программа, входящая в
модуль диспетчерского контроля MES-системы Zenith SPPS. Внешний вид
модуля приведён на рисунке 28.
Рисунок 28. Внешний вид модуля Zenith Show MES-системы Zenith
SPPS
67
Как видно из рисунка 28, с помощью модуля Zenith Show 1.1 существует
возможность формирования отчетов по анализу рабочих нарядов на одну
операцию, отслеживания состояния выполнения оперативного плана,
получения информации по опаздывающим заказам и выполняемым
технологическим операциям.
Модуль Zenith Show подключён к остальным модулям и позволяет
производить передачу данных как внутри локальной компьютерной сети, так и
через сеть Интернет.
Для удаленного доступа к MES-системе можно использовать сервис
Zenith Online, который работает в режиме реального времени. Сервис Zenith
Online включается в свой состав две подсистемы «Web-терминал» и «Отчёты».
Подсистема «Web-терминал» выступает аналогом web-модуля и
позволяет получать доступ к системе на удаленном расстоянии, этот модуль
могут использовать мастера участков для получения оперативной информации
о выполненных и не выполненных сотрудниками операциях.

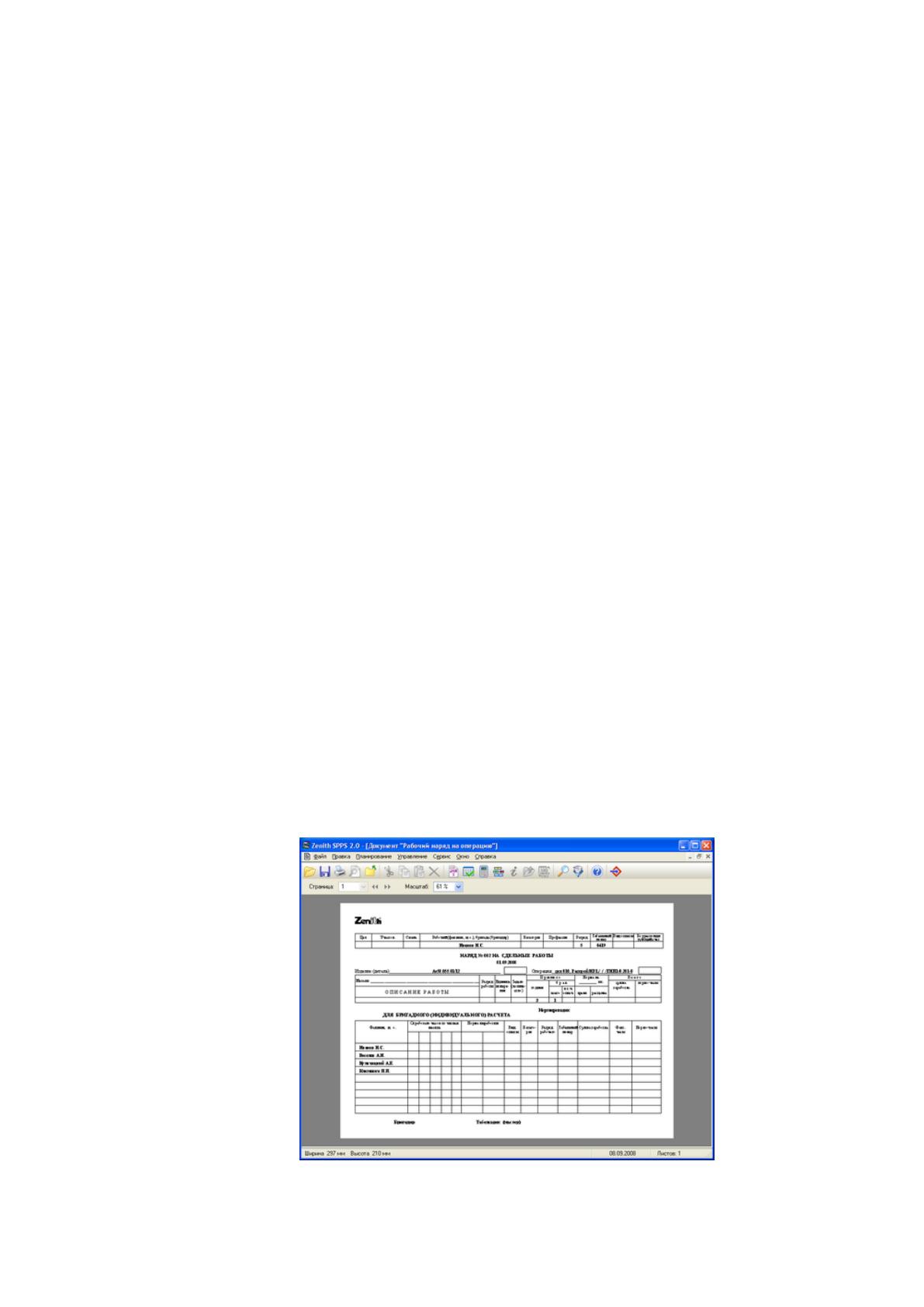

При работе с модулем Zenith Report пользователи смогут производить
операции по сохранению отчетов в формат MS Excel и производить визуальное
проектирование с формированием бланков рабочих процессов. Пример
получения отчётов в модуле Zenith Report приведён на рисунке 29.
Рисунок 29. Пример получения отчётов в модуле Zenith Report
68
При работе с модулем удаленного доступа существует возможность
получения информации к рабочему месту мастера по законченным,
прерванным и запущенным технологическим операциям, а также
корректировки производственного задания.
Сравнительный анализ функций MES-системы Zenith SPPS и аналога,
который применяется в настоящее время в деятельности ООО «Рост» приведен
в Приложении 2.

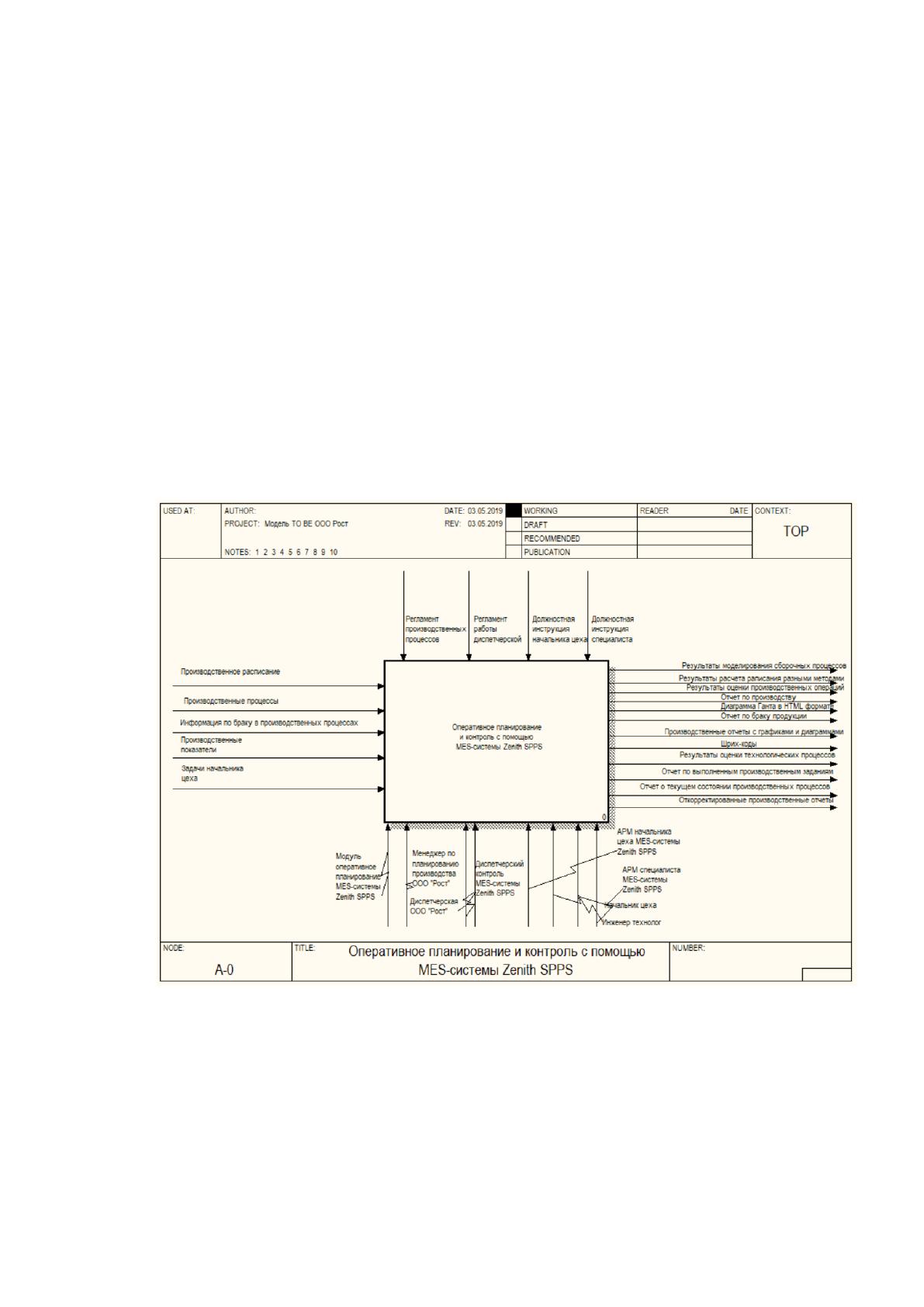

Выполним разработку модели «TO-BE», отображающую функции MES-
системы Zenith SPPS в нотации IDEF0. Контекстная диаграмма модели «TO-
BE» приведена на рисунке 30.
Рисунок 30. Контекстная диаграмма модели «TO-BE»
Как видно из рисунка 30, оперативное планирование и контроль с
помощью MES-системы Zenith SPPS предусматривает использование
производственного расписания, процессов, информации по браку в
69
производственных процессах, производственных показателей и задач
начальника цеха.
В результате работы MES-системы Zenith SPPS сотрудники ООО «Рост»
могут использовать: результаты моделирования сборочных процессов, расчета
расписания разными методами, оценки производственных операций, отчёты по
производству, диаграмму Ганта в HTML-формате, отчет по браку продукции,
производственные отчеты с графиками и диаграммами, штрихкоды, результаты
оценки технологических процессов, отчёты по выполненным
производственным заданием и о текущем состоянии производственных
процессов, а также откорректированные производственные процессы.
Основные задачи по оперативному планированию и контролю будут
решаться модулями оперативного планирования MES-системы Zenith SPPS
диспетчерского контроля, АРМ начальника цеха и АРМ специалиста.

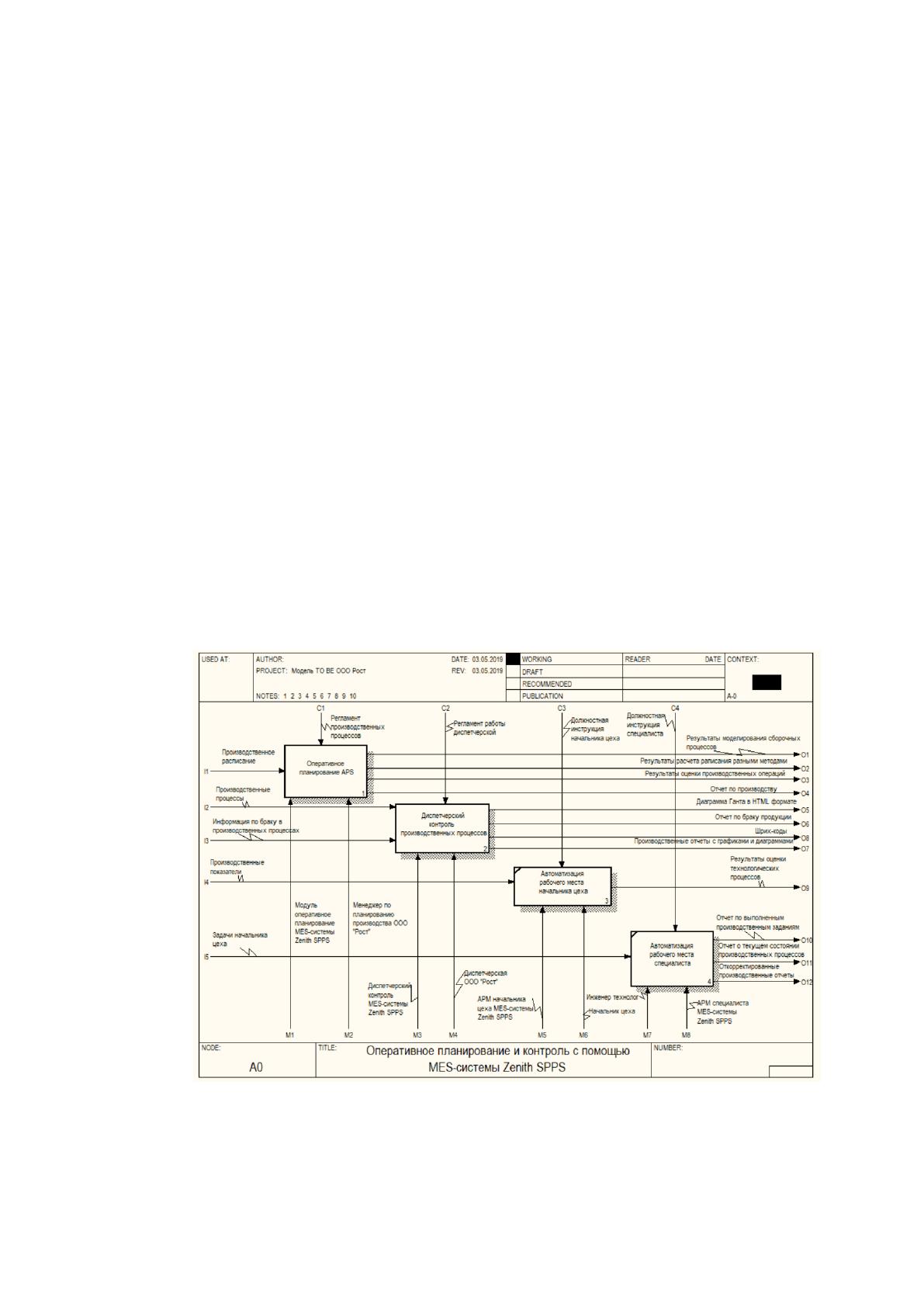

Декомпозиция модели «TO-BE» приведена на рисунке 31.
Рисунок 31. Декомпозиция модели «TO-BE»
Как видно из рисунка 31, в результате декомпозиции модели «TO-BE»
были выделены следующие подзадачи:
70
оперативное планирование с формированием результатов
моделирования сборочных процессов, расчёта расписание разными методами,
результатов оценки производственных процессов и формирование отчета по
производству;
диспетчерский контроль производственных процессов с
формированием диаграммы Ганта в HTML-формате, отчётов по браку
продукции, штрих-кодов и производственных отчетов с графиками и
диаграммами;
автоматизация рабочего места начальника цеха с получением
результата результатов оценки технологических процессов;
автоматизация рабочего места специалиста с получением отчётов по
выполненным производственным заданиям, текущего состояния
производственных процессов и откорректированных производственных
отчетов.

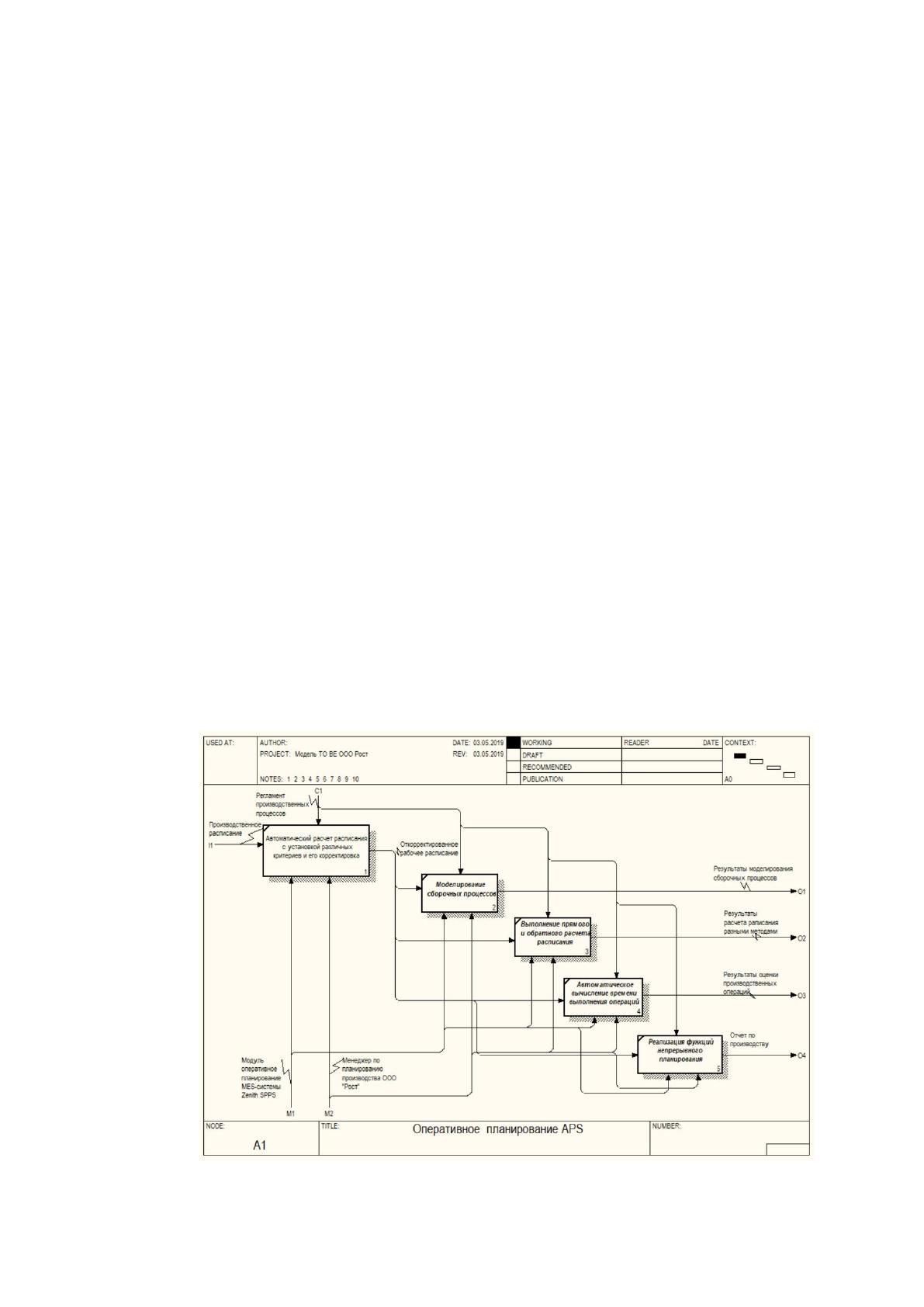

Декомпозиция бизнес-процесса «Оперативное планирование APS»
приведена на рисунке 32.
Рисунок 32. Декомпозиция бизнес-процесса «Оперативное
планирование APS»
71
Как видно из рисунка 32, в модуле оперативного планирования MES-
системы Zenith SPPS будут автоматизированы следующие бизнес-процессы:
автоматический расчет расписания с установкой критериев и его
корректировки;
моделирование сборочных процессов с получением результатов
моделирования;
выполнение прямого и обратного расчета расписания;
автоматическое вычисление времени выполнения операций;
реализация функции непрерывного планирования производства.

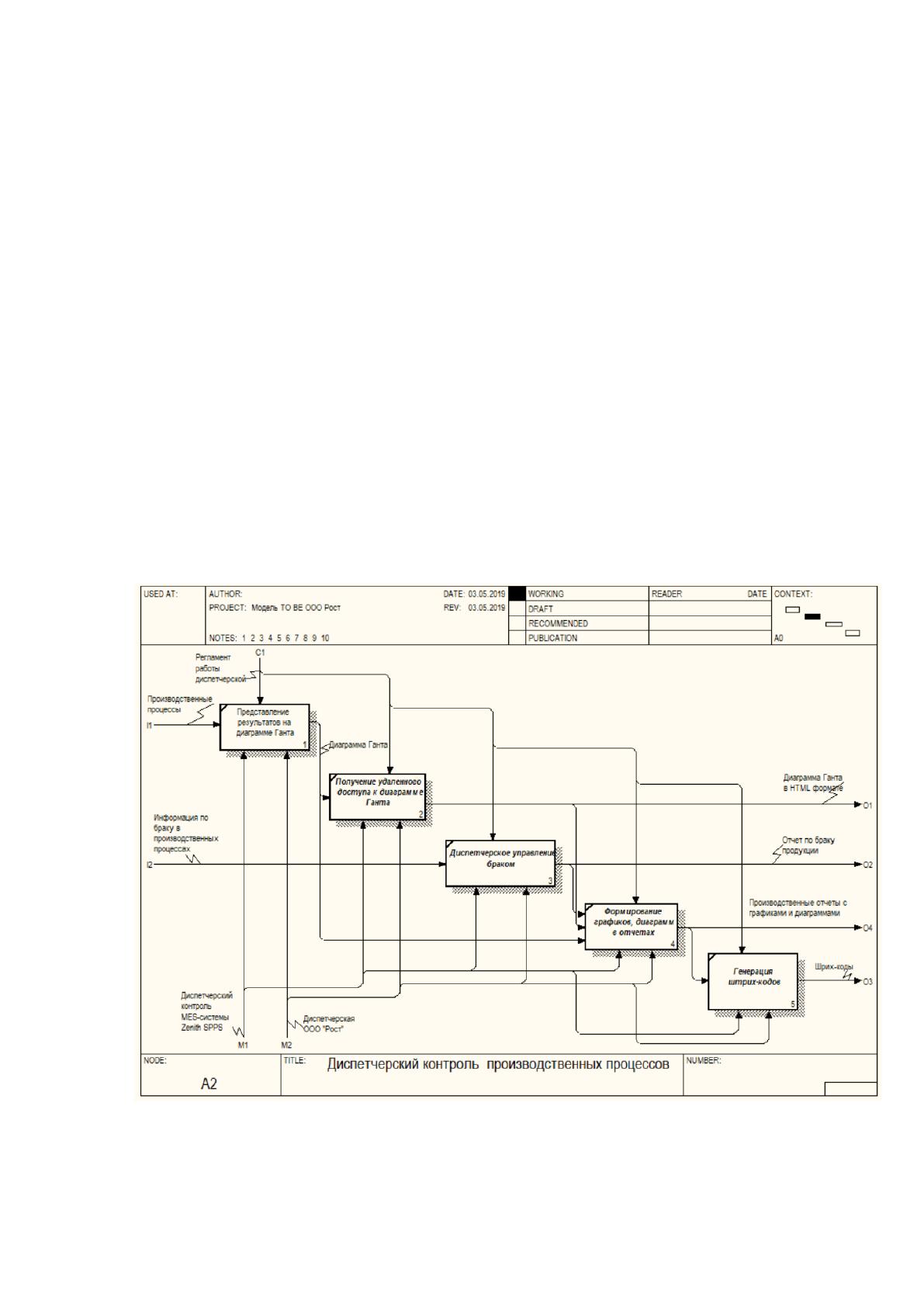

Декомпозиция бизнес-процесса «Диспетчерский контроль
производственных процессов» приведена на рисунке 33.
Рисунок 33. Декомпозиция бизнес-процесса «Диспетчерский
контроль производственных процессов»
72
Как видно из рисунка 33, в результате декомпозиции бизнес-процесса
«Диспетчерский контроль производственных процессов» были выделены
следующие подзадачи:
представление результатов на диаграмме Ганта;
получение удаленного доступа к диаграммам Ганта с получением
диаграммы Ганта в HTML-формате;
диспетчерское управление браком с получением отчёта по браку
продукции;
формирование графиков, диаграмм в отчетах;
генерация штрих-кодов.
Таким образом, за счет внедрения MES-системы Zenith SPPS в модуле
«Оперативное планирование» были добавлены такие процессы как
моделирование сборочных процессов, выполнение прямого и обратного расчета
расписания, автоматическое вычисление времени выполнения операций
реализация функций непрерывного планирования.
В модуле «Диспетчерский контроль» были добавлены такие бизнес-
процессы, как получение удаленного доступа к диаграмме Ганта,
диспетчерское управление браком, формирование графиков и диаграмм в
отчётах и генерация штрих-кодов.
Кроме приведенных бизнес-процессов в модели «TO-BE» внедрение
MES-системы Zenith SPPS позволит автоматизировать функции работы с
базами данных Microsoft SQL Server, Microsoft Access и другого формата с
возможностью использования механизма транзакций. Кроме этого,
специалисты предприятия могут интегрировать данную систему с имеющейся
на предприятии системой 1С: Управление предприятием.
Внедрение MES-системы Zenith SPPS позволит улучшить систему
оперативного планирования и контроля производственных процессов ООО
«Рост».
73
3.3. Экономическая оценка эффективности предложенных мероприятий по
повышению эффективности бизнес-процессов
Для обоснования экономической эффективности внедрения MES-
системы Zenith SPPS будем использовать методику Total Cost of Ownership
(TCO).
В основе методики TCO находится многомерная модель, позволяющая
рассчитать прямые и косвенные затраты на внедрение компонентов MES-
системы Zenith SPPS в течение периода пилотной эксплуатации и дальнейшего
сопровождения.
В состав прямых затрат входят расходы на внедрение, сопровождение
MES-системы Zenith SPPS, а также обучение персонала. В состав косвенных
затрат в соответствии с методикой TCO входят:
затраты на дальнейшее расширение функциональности MES-
системы Zenith SPPS;
затраты выплату заработной платы специалистам отдела
информационных технологий ООО «Рост» на всех этапах сопровождения MES-
системы Zenith SPPS;
затраты на предотвращение финансовых потерь в результате
возникновения ошибок в программном обеспечении и технических сбоев.
Также можно затраты разделить на текущие и начальные. В состав
начальных затрат входят расходы на внедрение MES-системы Zenith SPPS,
установку ее на сервере и интеграцию с 1С: Управление предприятием.
Текущие затраты связаны с сопровождением MES-системы Zenith SPPS и
обновлением его модулей.
Для обоснования эффективности на начальном этапе выполним расчет
затрат на случай внедрения MES-системы Zenith SPPS и доработки
существующей MES-системы ООО «Рост».
В случае доработки MES-системы ООО «Рост» сотрудникам отдела
информационных технологий выделить дополнительную заработную плату в
виде премии, составляющую 10% от оклада.
74
Поскольку доработка функционала MES-системы будет выполняться
специалистами ООО «Рост», то привлечение внешних консультантов или
сторонних специализированных организаций не требуется.
В состав дополнительных затрат необходимо включить затраты на
обучение начальников цехов и специалистов ООО «Рост».
Для расчёта затрат на доработку существующей MES-системы ООО
«Рост» будем использовать формулу:
,
.... обучпремразрабраб
ЗЗЗЗ
(1)
где
.разраб
З
– затраты на доработку функционала MES-системы ООО
«Рост»;
.прем
З
– премии специалистам отдела информационных технологий ООО
«Рост»;
.обуч
З
– затраты на обучение начальников цехов и специалистов ООО
«Рост».
В случае покупки MES-системы Zenith SPPS специалистам отдела
информационных технологий ООО «Рост» будет выделена премия в размере
10% за ее установку на сервере и интеграцию с программой 1С: Управление
предприятием.
Таким образом, для расчёта затрат на покупку MES-системы Zenith
SPPS будет использоваться следующая формула:
,
.... обучпремвнедрпокупПО
ЗЗЗЗ
(2)
где
.внедр
З
– затраты на оплату службе технической поддержки MES-
системы Zenith SPPS;
