Глава 2. Проектирование электрической сети нескольких районных
подстанций ООО «Энергосеть»
2.1. Обоснование необходимости строительства сети
В выпускной квалификационной работе рассматривается Узловской
район Тульской области. ООО «ЭНЕРГОСЕТЬ» - сетевая организация,
оказывающая услуги по передаче электрической энергии по собственным
электрическим распределительным сетям 110/6/0,4кВ, на территории
г.Узловая, Узловского и Новомосковского района Тульской области для
потребителей гарантирующего поставщика ОАО «Тульская сбытовая
компания» и сбытовой компании ООО «Узловская районная электросеть».
ООО «ЭНЕРГОСЕТЬ» является самостоятельной структурой – владельцем
электрических распределительных сетей. Зоной обслуживания предприятия
являются территории муниципальных образований Узловского района
Тульской области: МО «город Узловая», МО рабочий посёлок Дубовка, МО
Каменецкое, МО Майское, МО рабочий посёлок Брусянский, МО
Партизанское.
В настоящее время в рассмариваемом районе ведется строительство
новых промышленных предприятий. К данным предприятиям относятся:
- Предприятие химической промышленности – новый цех завода по
производству изделий из полимеров ОАО «Пластик», г. Узловая.
Необходимость строительства новой подстанции связана с расширением
производства. От данной подстанции будут подключены только новые цеха
предприятия
- Машиностроительное предприятие ООО «ХММР» (дочерняя компания
Great Wall Motors).
- Населенный пункт. К данным потребителям относятся новые микрорайоны
города Узловая, а также ряд новых строящихся коттеджных поселков
Узловского городского округа.
28
- Завод по производству товаров бытовой химии ГК «Кволити».
- Завод строительных материалов.
Графики нагрузки предприятий, которые входят в разрабатываемую
электрическую сеть, а также график нагрузки населенного пункта
представлены на рисунках 1.1 – 1.5. Технические характеристики данных
предприятий представлены в таблице 1.11.
Для подключения данных подстанций, и соответственно предприятий к
системе централизованного электроснабжения необходимо разработать
проект электрической сети данных подстанций.
Основным источником питания данной сети выступает Узловская ТЭЦ,
которая выдает в проектируемый район мощность 25 МВт с коэффициентом
мощности cosφ = 0,90. В качестве балансирующей электростанции
разрабатываемой электрической сети выступает Новомосковская ТЭЦ.
Мощность Новомосковской ТЭЦ значительно больше мощности,
потребляемой проектируемой электрической сетью, поэтому она может
выдавать любую необходимую для работы всех предприятий, входящих в
проектируемую электрическую сеть, мощность.
2.2. Расчет графиков нагрузки предприятий
Рассматриваемая электрическая сеть состоит из 5 подстанций. Каждая
из подстанций предназначена для питания конкретного потребителя, для
каждого из которых известны графики нагрузки.
Суммарная мощность на шинах 10 кВ подстанции представляет собой
сумму потребляемой мощности предприятий каждой ступени, потери на
собственные нужды, постоянные потери и переменные потери каждой
ступени и определяется по формуле [3]:
, (1.1)
где Р
(i)
– суммарная мощность всех предприятий i-ступени;
ΔР
пост
– постоянные потери мощности [4];
....)(nc(i) нсперпостi
PPPPP
29
ΔР
пост
= 0,01 · Р
max
; (1.2)
Р
max
- максимальное значение ступени Р
(i)
;
ΔР
с.н.
– потери на собственные нужды;
ΔР
с.н.
= 0,005 · Р
max
; (1.3)
ΔР
пер
– переменные потери, которые зависят от значения мощности каждой
ступени [3].
2
()
max
10
i
пер
P
P
P
. (1.4)
Подстанция ПС1 предназначена для питания населенного пункта.
Графики нагрузки населенного пункта представлены на рисунке 1.1 и в
таблицах 1.1 и 1.2. Максимальное значение ступени определяется из рисунка
1.1 и таблиц 1.1 и 1.2 и составляет в летний период Р
max
= 2,55 МВт, в зимний
период Р
max
= 3,0 МВт, тогда для зимнего периода
ΔР
пост
= 0,01 · 3 = 0,03 МВт;
ΔР
с.н.
= 0,005 · 3 = 0,015 МВт;
для времени с 0.00 часов до 1.00
Суммарная мощность на шинах 10 кВ подстанции ПС1 для времени с
0.00 часов до 1.00 равна:
Р
ΣПС1
= 1,8 + 0,03 + 0,015 + 0,108 = 1,953 МВт.
Аналогично определяется суммарная мощность на шинах 10 кВ ПС1 в
остальные периоды времени (результаты расчетов представлены в таблице
1.1), в летний период (результаты расчетов представлены в таблице 1.2).
30

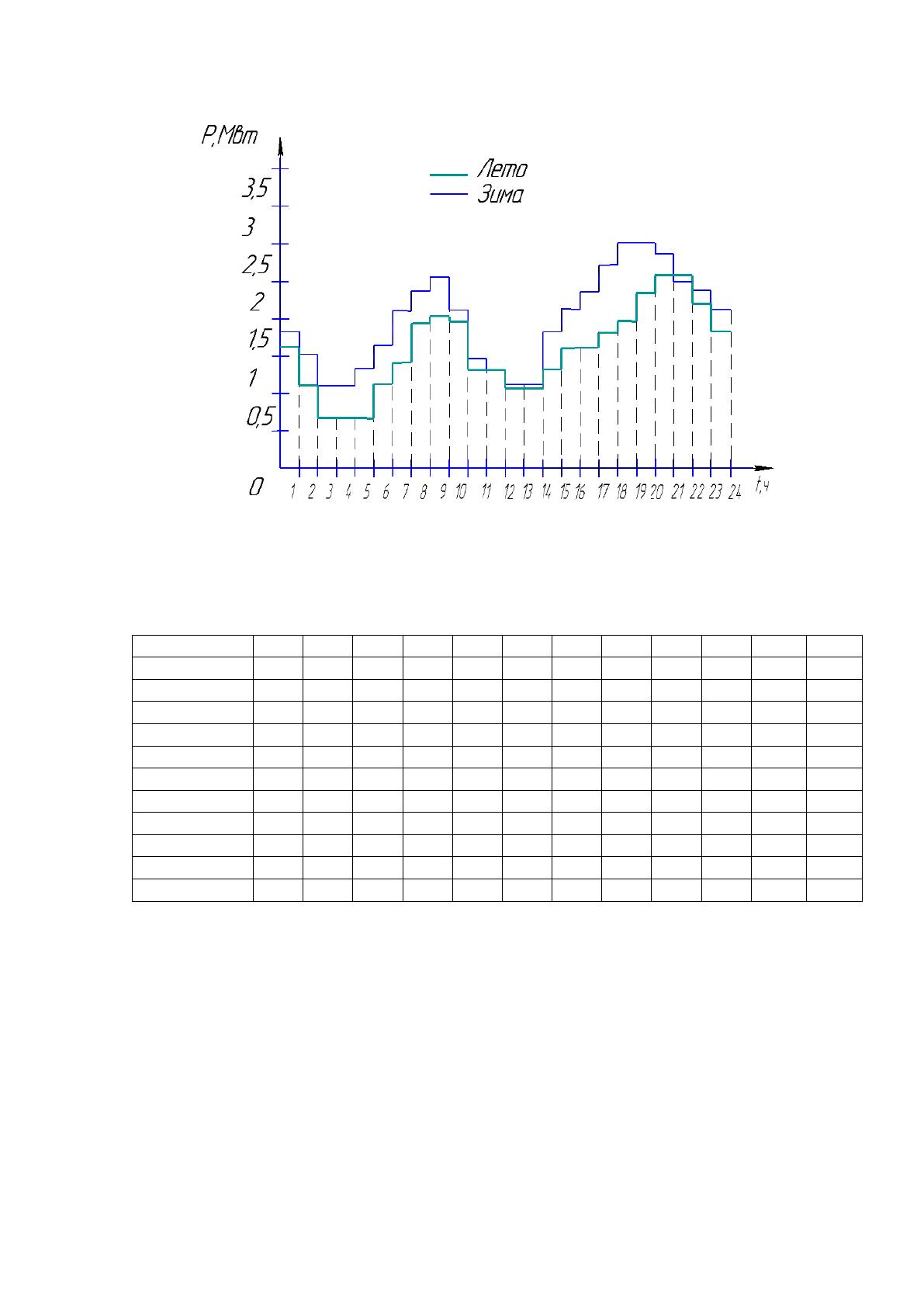

Рисунок 1.1. Графики нагрузки населенного пункта
Таблица 1.1
Расчет зимнего графика нагрузки населенного пункта
Час
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
P
i
1,80
1,56
1,14
1,14
1,35
1,68
2,10
2,40
2,55
2,10
1,50
1,35
ΔР
пост
, МВт
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
ΔР
с.н.
, МВт
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
ΔР
пер
, МВт
0,108
0,081
0,043
0,043
0,061
0,094
0,147
0,192
0,217
0,147
0,075
0,061
Р
ΣПС
, МВт
1,953
1,686
1,228
1,228
1,456
1,819
2,292
2,637
2,812
2,292
1,620
1,456
Час
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
P
i
1,20
1,20
1,80
2,10
2,40
2,70
3,00
3,00
2,85
2,55
2,40
2,10
ΔР
пост
, МВт
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
0,03
ΔР
с.н.
, МВт
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
0,015
ΔР
пер
, МВт
0,048
0,048
0,108
0,147
0,192
0,243
0,300
0,300
0,271
0,217
0,192
0,147
Р
ΣПС
, МВт
1,293
1,293
1,953
2,292
2,637
2,988
3,345
3,345
3,166
2,812
2,637
2,292
31
Таблица 1.2
Расчет летнего графика нагрузки населенного пункта
Час
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
P
i
1,65
1,14
0,75
0,75
0,75
1,14
1,35
1,89
2,04
1,89
1,35
1,35
ΔР
пост
, МВт
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
ΔР
с.н.
, МВт
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
ΔР
пер
, МВт
0,091
0,043
0,019
0,019
0,019
0,043
0,061
0,119
0,139
0,119
0,061
0,061
Р
ΣПС
, МВт
1,779
1,222
0,807
0,807
0,807
1,222
1,449
2,047
2,217
2,047
1,449
1,449
Час
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
P
i
1,11
1,11
1,35
1,65
1,65
1,77
2,04
2,34
2,55
2,55
2,25
1,8
ΔР
пост
, МВт
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
0,026
ΔР
с.н.
, МВт
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
0,013
ΔР
пер
, МВт
0,041
0,041
0,061
0,091
0,091
0,104
0,139
0,183
0,217
0,217
0,169
0,108
Р
ΣПС
, МВт
1,189
1,189
1,449
1,779
1,779
1,913
2,217
2,561
2,805
2,805
2,457
1,946
Также аналогично определяется суммарная мощность на шинах 10 кВ
остальных подстанций, которые составляют расчетную сеть. Результаты
расчетов представлены в таблицах 1.3 – 1.10.
Подстанция ПС2 предназначена для питания предприятия черной
металлургии. Графики нагрузки предприятия черной металлургии
представлены в таблицах 1.3 и 1.4 и на рисунке 1.2.

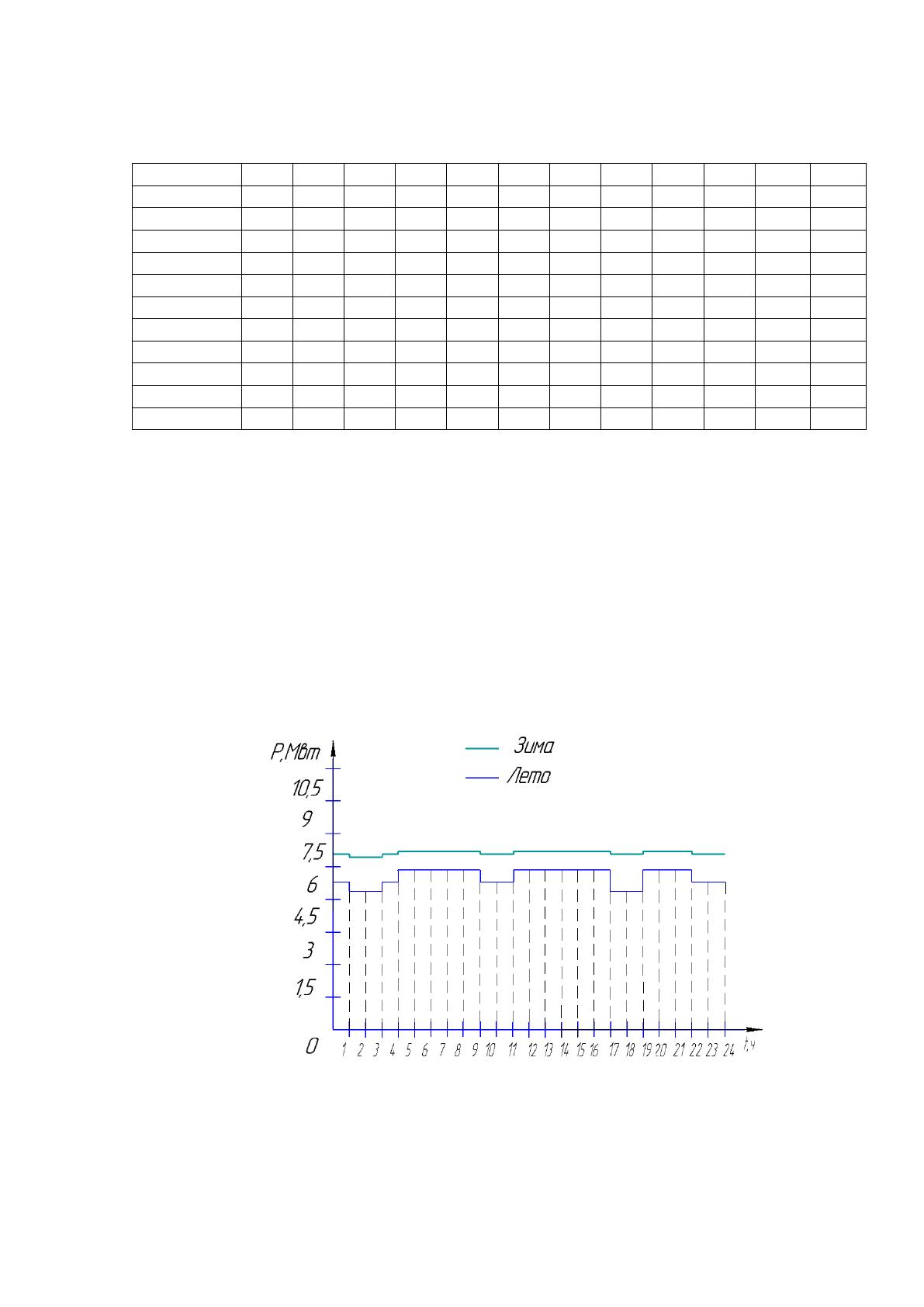

Рисунок 1.2. Графики нагрузки машиностроительного предприятия
32
Таблица 1.3
Расчет зимнего графика нагрузки машиностроительного предприятия
Час
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
P
i
7,84
7,76
7,76
7,84
8,00
8,00
8,00
8,00
8,00
7,84
7,84
8,00
ΔР
пост
,
МВт
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
ΔР
с.н.
,
МВт
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
ΔР
пер
,
МВт
2,049
2,007
2,007
2,049
2,133
2,133
2,133
2,133
2,133
2,049
2,049
2,133
Р
ΣПС
,
МВт
10,009
9,887
9,887
10,009
10,253
10,253
10,253
10,253
10,253
10,009
10,009
10,253
Час
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
P
i
8,00
8,00
8,00
8,00
8,00
7,84
7,84
8,00
8,00
8,00
7,84
7,84
ΔР
пост
,
МВт
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
0,080
ΔР
с.н.
,
МВт
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
0,040
ΔР
пер
,
МВт
2,133
2,133
2,133
2,133
2,133
2,049
2,049
2,133
2,133
2,133
2,049
2,049
Р
ΣПС
,
МВт
10,253
10,253
10,253
10,253
10,253
10,009
10,009
10,253
10,253
10,253
10,009
10,009
Таблица 1.4
Расчет летнего графика нагрузки машиностроительного предприятия
Час
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
P
i
6,8
6,4
6,4
6,8
7,2
7,2
7,2
7,2
7,2
6,8
6,8
7,2
ΔР
пост
, МВт
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
ΔР
с.н.
, МВт
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
ΔР
пер
, МВт
1,541
1,365
1,365
1,541
1,728
1,728
1,728
1,728
1,728
1,541
1,541
1,728
Р
ΣПС
, МВт
8,449
7,873
7,873
8,449
9,036
9,036
9,036
9,036
9,036
8,449
8,449
9,036
Час
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
P
i
7,2
7,2
7,2
7,2
7,2
6,4
6,4
7,2
7,2
7,2
6,8
6,8
ΔР
пост
, МВт
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
0,072
ΔР
с.н.
, МВт
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
0,036
ΔР
пер
, МВт
1,728
1,728
1,728
1,728
1,728
1,365
1,365
1,728
1,728
1,728
1,541
1,541
Р
ΣПС
, МВт
9,036
9,036
9,036
9,036
9,036
7,873
7,873
9,036
9,036
9,036
8,449
8,449
Подстанция ПС3 предназначена для питания завода полимерных
материалов. Графики нагрузки завода полимерных материалов представлены
в таблицах 1.5 и 1.6 и на рисунке 1.3.
33

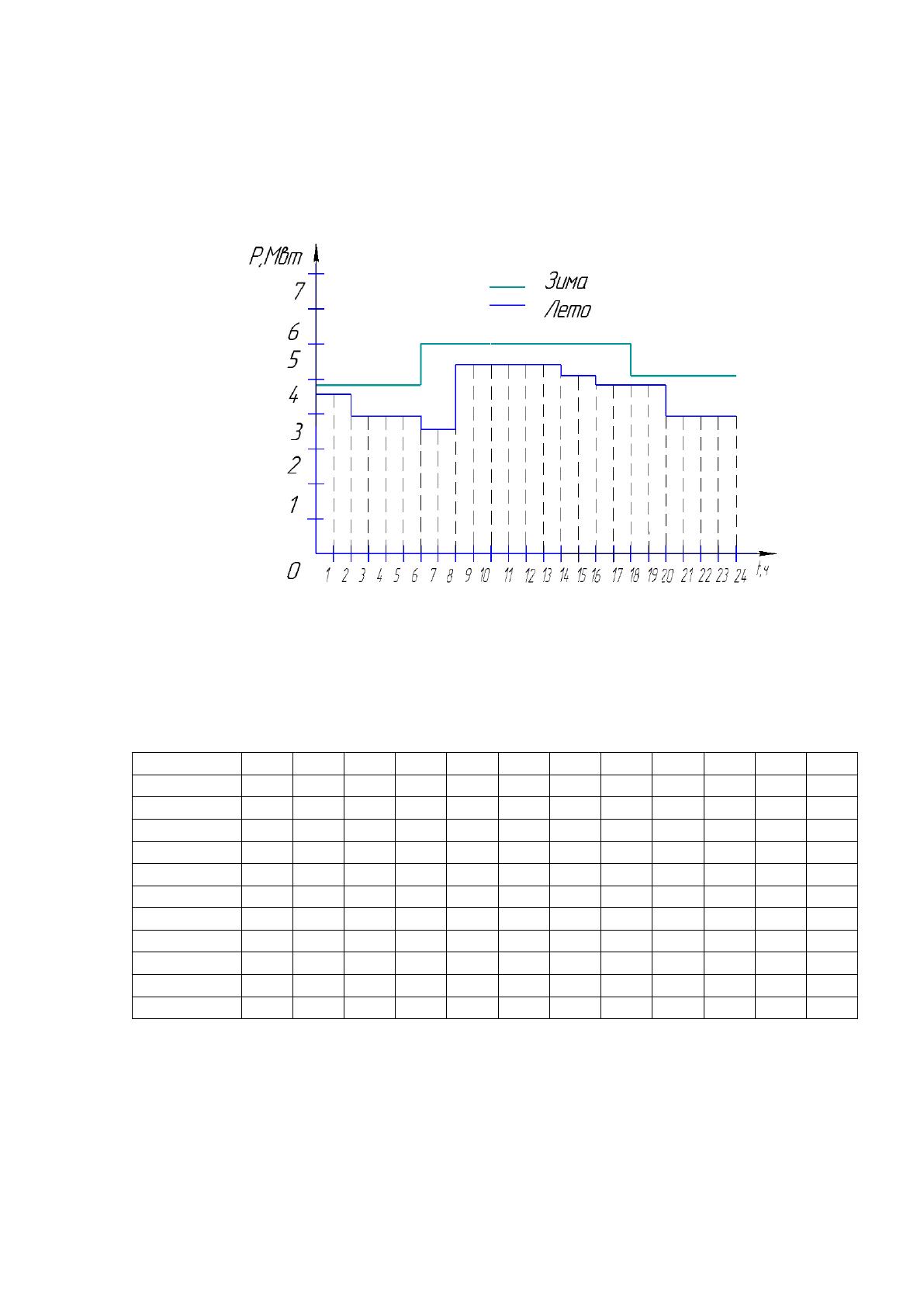

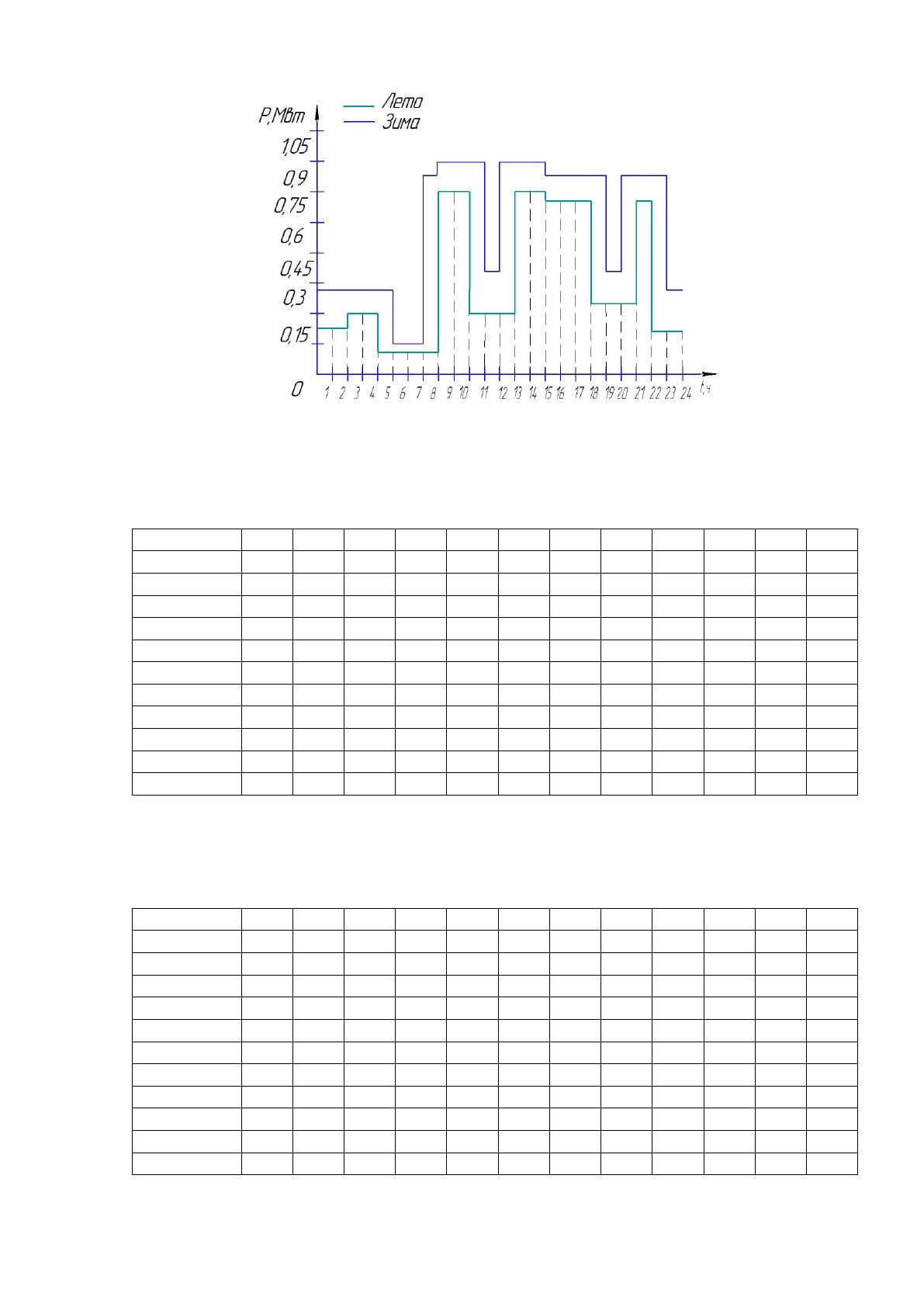

Рисунок 1.3. Графики нагрузки завода полимерных материалов
Таблица 1.5
Расчет зимнего графика нагрузки завода полимерных материалов
Час
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
P
i
0,40
0,40
0,40
0,40
0,40
0,15
0,15
0,95
1,00
1,00
1,00
0,50
ΔР
пост
, МВт
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
ΔР
с.н.
, МВт
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
ΔР
пер
, МВт
0,005
0,005
0,005
0,005
0,005
0,001
0,001
0,030
0,033
0,033
0,033
0,008
Р
ΣПС
, МВт
0,420
0,420
0,420
0,420
0,420
0,166
0,166
0,995
1,048
1,048
1,048
0,523
Час
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
P
i
1,00
1,00
1,00
0,95
0,95
0,95
0,95
0,50
0,95
0,95
0,95
0,40
ΔР
пост
, МВт
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
0,010
ΔР
с.н.
, МВт
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
ΔР
пер
, МВт
0,033
0,033
0,033
0,030
0,030
0,030
0,030
0,008
0,030
0,030
0,030
0,005
Р
ΣПС
, МВт
1,048
1,048
1,048
0,995
0,995
0,995
0,995
0,523
0,995
0,995
0,995
0,420
Таблица 1.6
Расчет летнего графика нагрузки завода полимерных материалов
Час
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
P
i
0,25
0,25
0,3
0,3
0,1
0,1
0,1
0,1
0,9
0,9
0,3
0,3
ΔР
пост
, МВт
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
ΔР
с.н.
, МВт
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
ΔР
пер
, МВт
0,002
0,002
0,003
0,003
0,000
0,000
0,000
0,000
0,027
0,027
0,003
0,003
Р
ΣПС
, МВт
0,266
0,266
0,317
0,317
0,114
0,114
0,114
0,114
0,941
0,941
0,317
0,317
Час
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
P
i
0,3
0,9
0,9
0,85
0,85
0,85
0,35
0,35
0,35
0,85
0,22
0,22
ΔР
пост
, МВт
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
0,009
ΔР
с.н.
, МВт
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
0,005
ΔР
пер
, МВт
0,003
0,027
0,027
0,024
0,024
0,024
0,004
0,004
0,004
0,024
0,002
0,002
Р
ΣПС
, МВт
0,317
0,941
0,941
0,888
0,888
0,888
0,368
0,368
0,368
0,888
0,235
0,235
34
Подстанция ПС4 предназначена для питания предприятия химической
промышленности. Графики нагрузки предприятия химической
промышленности представлены в таблицах 1.7 и 1.8 и на рисунке 1.4.
Рисунок 1.4. Графики нагрузки предприятия химической
промышленности
Таблица 1.7
Расчет зимнего графика нагрузки предприятия химической промышленности
Час
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
8-9
9-10
10-11
11-12
P
i
4,8
4,8
4,8
4,8
4,8
4,8
6,00
6,00
6,00
6,00
6,00
6,00
ΔР
пост
, МВт
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
ΔР
с.н.
, МВт
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
ΔР
пер
, МВт
0,768
0,768
0,768
0,768
0,768
0,768
1,200
1,200
1,200
1,200
1,200
1,200
Р
ΣПС
, МВт
5,658
5,658
5,658
5,658
5,658
5,658
7,290
7,290
7,290
7,290
7,290
7,290
Час
12-13
13-14
14-15
15-16
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
P
i
6,00
6,00
6,00
6,00
6,00
6,00
5,1
5,1
5,1
5,1
5,1
5,1
ΔР
пост
, МВт
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,060
ΔР
с.н.
, МВт
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
0,030
ΔР
пер
, МВт
1,200
1,200
1,200
1,200
1,200
1,200
0,867
0,867
0,867
0,867
0,867
0,867
Р
ΣПС
, МВт
7,290
7,290
7,290
7,290
7,290
7,290
6,057
6,057
6,057
6,057
6,057
6,057
