25
R = 3,2 / 2,5 = 1,28.
принимается R = 1 ряд.
Количество светильников в ряду
N
c
= B / L; (1.4)
N
c
= 5 / 2,5 = 2.
принимается N
c
= 2 светильника в ряд.
Количество светильников в помещении
N = R · N
c
; (1.5)
N = 1 · 2 = 2 светильника.
Индекс помещения [20], о.е.:
BAH
BA
i
р
, (1.6)
где А и В – длина и ширина помещения, м;
Н
р
– высота подвеса светильника над рабочей поверхностью, м;
3,2 5
0,98
2 3,2 5
i
.
Коэффициент использования помещения
п
определяется в
зависимости от индекса помещения, от сочетания коэффициентов
отражения поверхностей помещения, от КСС светильника. Для i=0,98,
п
=0,7,
с
= 0,3,
р
=0,1 и КСС типа Д-2 коэффициент использования
светового потока равен
п
=0,49% [20].
Расчётный световой поток светильника, лм:
(1.7)
где Е
н
– нормативная минимальная освещённость [13], лк;
k
зап
– коэффициент запаса, равный 1,5 [18];
S – площадь помещения, м
2
,
S = A · B, (1.8)
S = 3,2 · 5 = 16 м
2
.
26
z – коэффициент, характеризующий неравномерность освещения, равный
1,1 для люминесцентных ламп [18], о.е.;
100 1,5 16 1,1
2816 лм.
2 0,49
Ф
Далее по найденному значению светового потока выбирается
светильник LZ236 с двумя люминесцентными лампами 36 Вт,
производства компании ОАО «МГК «Световые технологии» световой
поток которого равен 3250 лм [40] и рассчитаем отклонение расчетного
потока от каталожного по формуле [24, 25].
20%,100%
Ф
ФФ
10%
Л
ЛН
(1.9)
3 250 2816
1 0% 1 00% 20%,
2816
10 % 15,4 % 20 %
Уточнённое значение установленной мощности освещения, кВт,
(1.10)
Расчетная реактивная нагрузка освещения, квар,
pp
Q P tg
, (1.11)
где tgφ = tg(arccosφ), о.е.,
cosφ – коэффициент активной мощности освещения, о.е.:
cosφ = 0,85, tgφ = 0,62.
Q
p
= 144 · 0,62 = 89 вар.
Аналогично рассчитываются светильники в остальных помещениях.
Результаты светотехнического расчета сведены в таблицу 1.2.
На входе, въезде в гараж и на балконах устанавливаются
светильники С360 с лампами накаливания 60 Вт. Освещенность в данных
помещениях не нормируется, поэтому данные светильники принимаются к
установке без проведения светотехнического расчета. В светотехнической
27
ведомости данные светильники не указаны, однако в расчете нагрузок их
мощность учитывается.
28
Таблица 1.2
Результаты светотехнического расчета
Помещение
Ен, лк
[13]
h,
м
А,
м
В,
м
S, м
2
i
η, о.е.
Ф
расч
,
лм
Тип
светильника
Ф
ном
,
лм
N
Δ,
%
Р
л
,
Вт
Р
р
,
Вт
cosφ
tgφ
Q
р
,
вар
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Цокольный этаж
Гараж
100
2
4,8
3,9
18,7
1,08
0,51
6325
LZ236 2х36
3250
2
14,0
72
144
0,85
0,62
89
С360 1х60
710
1
60
60
1
0
0
Холл
50
2
4,2
2,6
11,7
0,80
0,43
2347
люстра 2х60
1420
1
-9,2
120
120
1
0
0
С360 1х60
710
1
60
60
1
0
0
Спортзал
100
2
3,2
5
16
0,98
0,49
2816
LZ236 2х36
3250
2
15,4
72
144
0,85
0,62
89
Комната отдыха
150
2
3,2
5
16,7
0,98
0,49
8819
люстра 12х60
8520
1
-3,4
720
720
1
0
0
Топочная
50
2
3,2
1,9
5,8
0,60
0,34
1471
LZ218 2х18
1350
1
-8,2
36
36
0,85
0,62
22
Лестничная клетка
20
2
2,3
4,6
10,6
0,77
0,41
892
С360 1х75
935
1
4,8
75
75
1
0
0
Санузел
50
2
2,3
1,6
3,6
0,47
0,27
1150
С360 1х98
1340
1
16,5
98
98
1
0
0
Сауна
100
2
1,7
1,7
3,6
0,43
0,24
1294
RLK260 2х60
1420
2
9,8
120
240
1
0
0
Душевая комната
50
2
1,9
1,1
2,1
0,35
0,2
906
С360 1х75
935
1
3,2
75
75
1
0
0
Помещение
бассейна
100
2
3,9
3,4
13
0,91
0,46
2438
LZ228 2х28
2600
2
6,7
56
112
0,85
0,62
69
Кладовая
50
2
1,6
2,6
4
0,50
0,28
616
С360 1х60
710
2
15,2
60
120
1
0
0
Запасной выход
20
2
3,6
1,1
4,0
0,42
0,23
594
С360 1х60
710
1
19,5
60
60
1
0
0
1 этаж
Тамбур-прихожая
50
2
1,5
1,95
2,8
0,42
0,24
1006
С360 1х75
935
1
-7,1
75
75
1
0
0
Гардероб
75
2
1,5
1,05
1,5
0,31
0,19
1021
С360 1х75
935
1
-8,5
75
75
1
0
0
Гостиная
150
2
5,9
9
48,3
1,78
0,66
18936
люстра 12х60
8520
2
-6,3
720
1440
1
0
0
С360 1х60
710
1
60
60
1
0
0
Кухня
150
2
3,2
5,65
16,1
1,02
0,5
8332
люстра 12х60
8520
1
2,3
720
720
1
0
0
Жилая комната
150
2
4,8
3,90
18,7
1,08
0,52
9305
люстра 12х60
8520
1
-8,4
720
720
1
0
0
Лестничная клетка
20
2
2,2
3,90
9,9
0,70
0,38
899
С360 1х75
935
1
4,0
75
75
1
0
0
29
Продолжение таблицы 1.2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Санузел
50
2
3,2
3,90
10,3
0,88
0,46
966
С360 1х75
935
2
-3,2
75
150
1
0
0
Терраса
50
2
3,5
1,40
5
0,50
0,3
1438
С360 1х60
1340
1
-6,8
60
60
1
0
0
Коридор
50
2
1,6
1,95
4,2
0,44
0,25
1449
С360 1х98
1340
1
-7,5
98
98
1
0
0
2 этаж
Коридор
50
2
2,3
4,70
18,6
0,77
0,41
1304
С360 1х98
1340
3
2,7
98
294
1
0
0
Лестничная клетка
20
2
2,3
3,80
9,8
0,72
0,39
867
С360 1х75
935
1
7,9
75
75
1
0
0
Жилая комната
150
2
4,8
3,90
18,7
1,08
0,52
9305
люстра 12х60
8520
1
-8,4
720
720
1
0
0
Жилая комната
150
2
5,9
9,30
36,4
1,80
0,66
7135
люстра 10х60
7100
2
-0,5
600
1200
1
0
0
Жилая комната
150
2
3,2
5
15,8
0,98
0,5
8177
люстра 12х60
8520
1
4,2
720
720
1
0
0
Санузел
50
2
3,2
2,6
8,2
0,72
0,39
907
С360 1х75
935
2
3,1
75
150
1
0
0
Гардероб
75
2
1,5
2,6
3,9
0,48
0,27
1246
С360 1х98
1340
2
7,6
98
196
1
0
0
ИТОГО
-
-
-
-
-
-
-
-
-
-
-
-
-
8892
-
-
269
30
Планы этажей коттеджа с нанесением сетей освещения приведены на
рисунках 1.1 – 1.3.

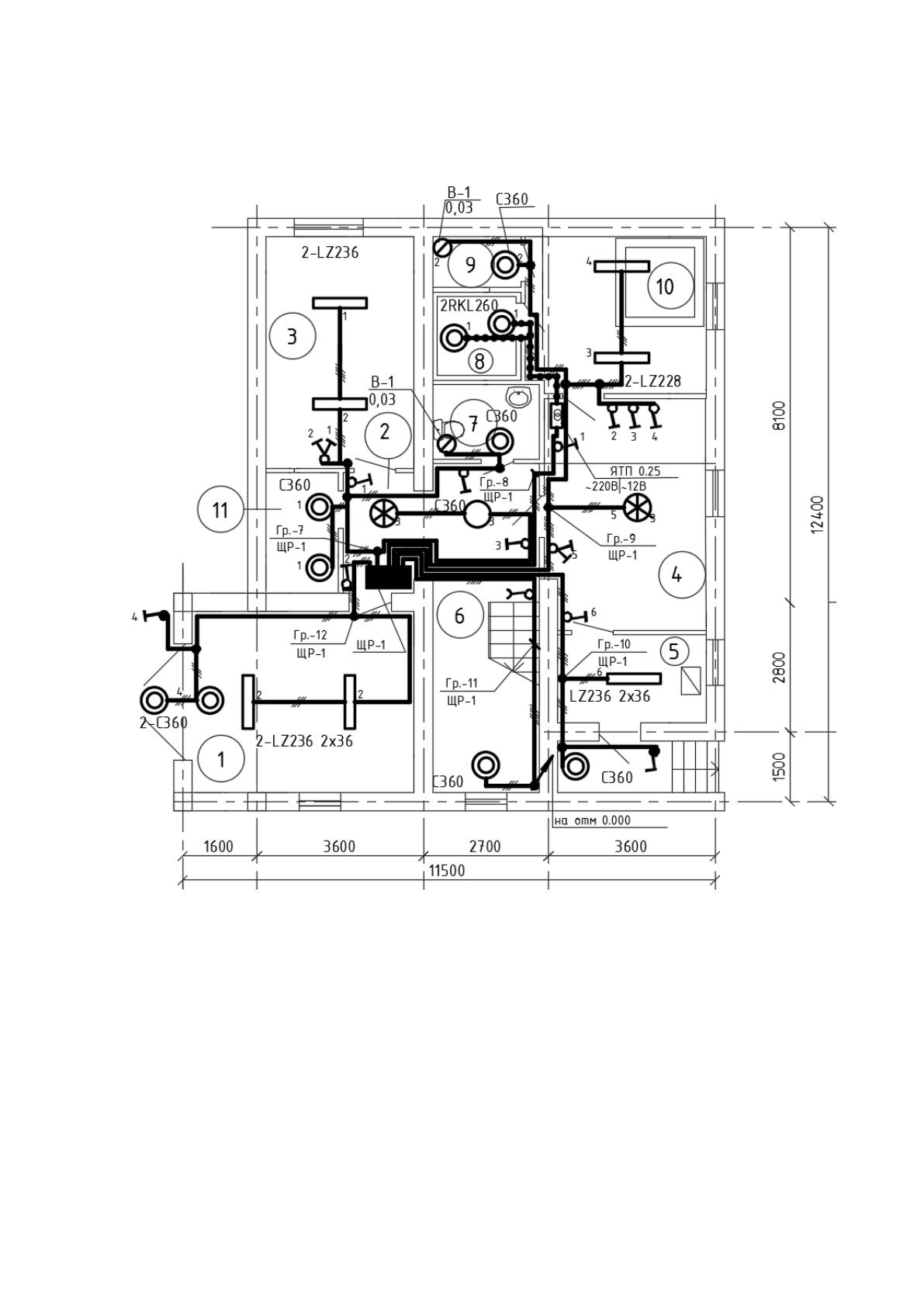

Рисунок 1.3. План цокольного этажа коттеджа с нанесением сетей
освещения
31
Рисунок 1.4. План первого этажа коттеджа с нанесением сетей освещения
32

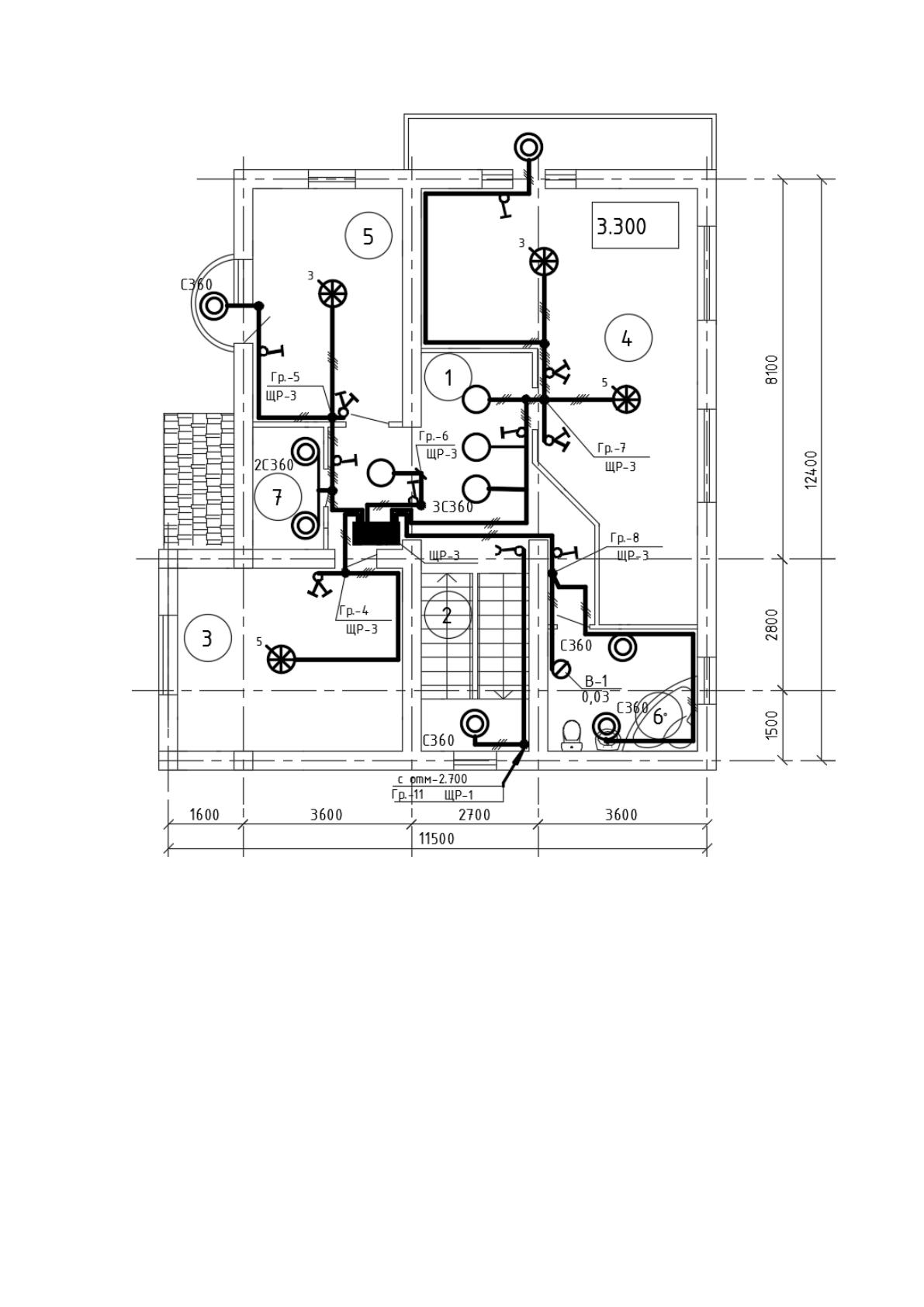

Рисунок 1.5. План второго этажа коттеджа с нанесением сетей освещения
Так как на первом этаже установлены светильники и лампами
накаливания и с люминесцентными лампами, то перед расчетом нагрузок
по коттеджу необходимо выполнить расчет нагрузок по группам
освещения, подключенным от щита ЩР-1, от которых питаются
светильники с лампами обоих типов. Это необходимо для определения
расчетных мощностей и коэффициентов мощности данных групп.
33
Таблица 1.3
Расчет нагрузок по группам освещения
Помещения
U
ном
, кВ
Р
р
, Вт
cosφ
tgφ
Q
р
, вар
Освещение холла, спортзала, кладовой
220
0,3
1
0
0
220
0,144
0,85
0,62
0,089
Итого:
220
0,444
0,980
0,20
0,089
Освещение бассейна, комнаты отдыха,
душевой
220
0,112
0,85
0,62
0,069
220
0,795
1
0
0
Итого:
220
0,907
0,997
0,08
0,069
Освещение топочной, запасного выхода
220
0,036
0,85
0,62
0,022
220
0,06
1
0
0
Итого:
220
0,096
0,974
0,23
0,022
Освещение гаража, въезда в гараж
220
0,144
0,85
0,62
0,089
220
0,12
1
0
0
Итого:
220
0,264
0,947
0,34
0,089
2.3. Расчет электрических нагрузок коттеджа
Расчет нагрузок в коттедже выполняется отдельно по силовым
щитам и по всему коттеджу в целом. Электроприемники первого этажа
подключены от щита ЩР-2, электроприемники второго этажа подключены
от щита ЩР-3. Вводным щитом коттеджа является щит ЩР-1 от которого
подключены электроприемники цокольного этажа, а также щиты ЩР-2 и
ЩР-3.
Расчетные нагрузки коттеджа определяются по коэффициенту спроса
по выражению [12]:
(1.12)
где
– коэффициент спроса электроприемника;
– установленная мощность электроприемника, кВт;
например, для стиральной машины мощностью 2,5 кВт с коэффициентом
спроса
[12]
34
Реактивная мощность электроприемников коттеджа определяется по
формуле [26]
(1.13)
где tgφ – коэффициент мощности, определяется по формуле
????
????
????????
(1.14)
например, для стиральной машины с коэффициентом мощности
????
????
????????
Полная мощность электроприемников коттеджа определяется по
формуле
(1.13)
например, для стиральной машины
Расчетный ток линии определяется по формуле [26]:
(1.13)
где m – количество фаз электроприемника;
U
ном
– номинальное фазное напряжение электроприемника или группы
электроприемников, кВ;
например, для стиральной машины
Расчет нагрузок для остальных электроприемников коттеджа
выполняется аналогично. Результаты расчета сведены в таблицу 1.4.
Коэффициенты спроса щитов ЩР-2 и ЩР-3 с коэффициентом
спроса, равным 0,8.
Расчетные мощности освещения помещений коттеджа приведены в
таблице 1.2. Однако в данных таблицах отсутствуют мощности освещения
