85
Таблица пересчета % в сигма уровни с учетом 1,5 сигма сдвига
и ДНМВ – Приложение 8.
В ходе внедрения данного подхода были найдены нетривиальные
способы мотивации персонала - награждение обучившихся применению
концепции «Шесть сигм» поясами разного цвета, как в карате. Возникла
так называемая Академия «шесть сигм», где специалисты различных
организаций проходили обучение, по окончании которого получали звание
«Черный пояс шести сигм». Аналогия с восточными единоборствами
вызвана тем, что в боевых искусствах, например, карате, участник должен
непрерывно совершенствоваться, последовательно осваивая все более
сложные приемы. Признавая достигнутый прогресс, учащихся награждают
поясами разных цветов.
Вовлечение в работу СМК всего персонала организации и его
мотивация
Работники всех уровней составляют основу организации, и их
полное вовлечение дает возможность организации с выгодой использовать
их способности.
Весь персонал предприятия – от высшего руководства до рабочего –
должен быть вовлечен в деятельность по управлению качеством.
Проведенный анализ уровня мотивации персонала ФГБНУ
«ФНЦИРИП ИМ. М.П. ЧУМАКОВА РАН» позволяет говорить если не об
индивидуальном подходе к мотивации сотрудников, то о максимальной
дифференциации их при разработке стимулирующих мероприятий не
только по категориям персонала, но и по гендерному признаку, а также за
этапы трудовой карьеры, учитывая при этом специфику ФГБНУ
«ФНЦИРИП ИМ. М.П. ЧУМАКОВА РАН». Анализ связи мотивации
персонала ФГБНУ «ФНЦИРИП ИМ. М.П. ЧУМАКОВА РАН» со
стратегиями предприятия позволил выявить тип стратегии, который
поддерживается мотивациями управленческого персонала предприятия.
86
Таким образом, необходимо грамотно применять те или другие виды
стимулов при разных ситуациях. Для этого, во-первых, вместе со
значимостью тех или других видов стимулов важно учитывать и
тенденции их использования. Во- вторых, важно знать основные
требования, которым должна отвечать система стимулирования на
производстве: диференцированность, гласность, гибкость и оперативность,
участие работников в стимулировании. В-третьих, необходимо учитывать
недифференцированный и дифференцированный эффекты
стимулирования. Исходя из этого, мы предложим методы стимулирования
персонала предприятия и средства, с помощью которых предприятие
может добиться позитивных результатов.
Надо отметить также, что в основе стимулирования труда
используется зависимость трудового поведения работника от личностно-
значимых условий трудовой ситуации. Создание благоприятных условий
для удовлетворения работником значимых для него потребностей дает
возможность влиять на трудовое поведение в интересах как работника, так
и предприятия.
3.2. Система уравнивания потенциалов коттеджа
Электробезопасность - система организационных и технических
мероприятий и средств, которые обеспечивают защиту людей и
животных от вредного и опасного воздействия электротока, электродуги,
электромагнитного поля и статического электричества [1].
Функционирование электроустановок сопровождается появлением
отрицательных воздействий на работающий персонал и окружающую
среду, необходимый уровень электробезопасности обеспечивается как
конструкцией электроустановок, так и системой организационных и
технических мероприятий, обеспечивающих защиту людей от вредного
и опасного воздействия электрического тока, электрической дуги,
87
электромагнитного поля и статического электричества, а также с
помощью применения специальных средств защиты.
К организационным мероприятиям относятся [6]:
1. правильная организация и ведение безопасных методов
работы;
2. обучение, инструктаж персонала правилам технической
эксплуатации и технике безопасности;
3. контроль и надзор за выполнением правил технической
эксплуатации и техники безопасности.
К техническим мероприятиям относятся [6]:
1. обеспечение нормального освещения в зоне работ;
2. соблюдение соответствующих расстояний до токоведущих
частей или путём закрытия, ограждения токоведущих частей;
3. применение блокировки аппаратов и ограждающих устройств
для предотвращения ошибочных операций и доступа к токоведущим
частям;
4. применение надлежащей изоляции, в отдельных случаях –
повышенной;
5. применение двойной изоляции;
6. компенсация емкостных токов замыкания на землю;
7. надежное и быстродействующее автоматическое отключение
частей электрооборудования, случайно оказавшихся под напряжением и
повреждённых участков сети, в том числе защитного отключения;
8. заземление или зануление корпусов электрооборудования и
элементов электроустановок, которые могут оказаться под напряжением
вследствие повреждения изоляции;
9. выравнивание потенциалов;
10. использование предупреждающей сигнализации, надписей и
плакатов;
88
11. использование защитных средств и приспособлений
(безопасный ручной инструмент, спецодежда).
Для обеспечения безопасности людей необходимо подробно
разработать основную и дополнительную системы уравнивания
потенциалов, а также систему молниезащиты. Основная система
уравнивания потенциалов представлена на рисунке 3.1.

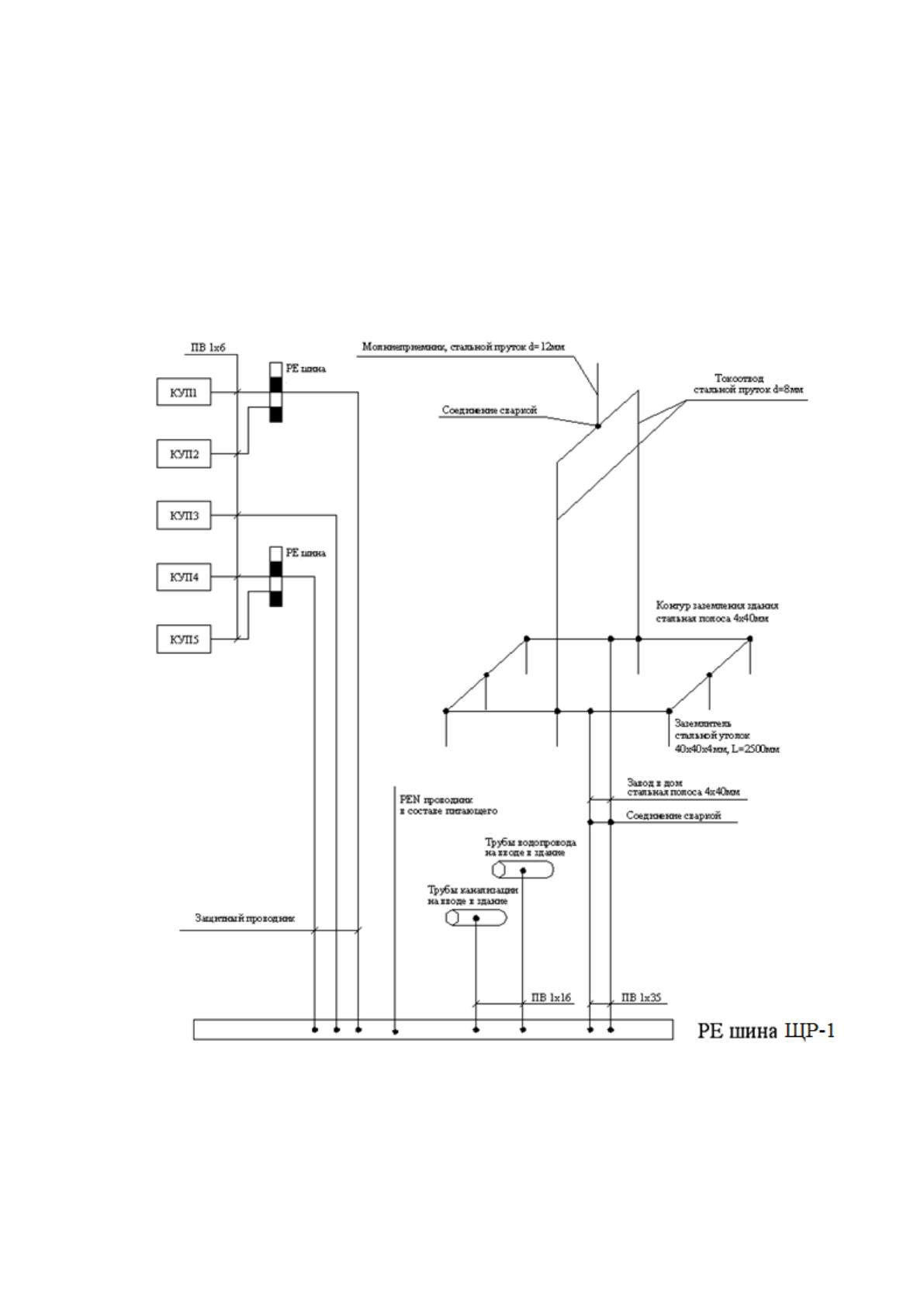

Рисунок 3.1. Основная система уравнивания потенциалов.
Дополнительная система уравнивания потенциалов представлена
89
на рисунке 3.2.

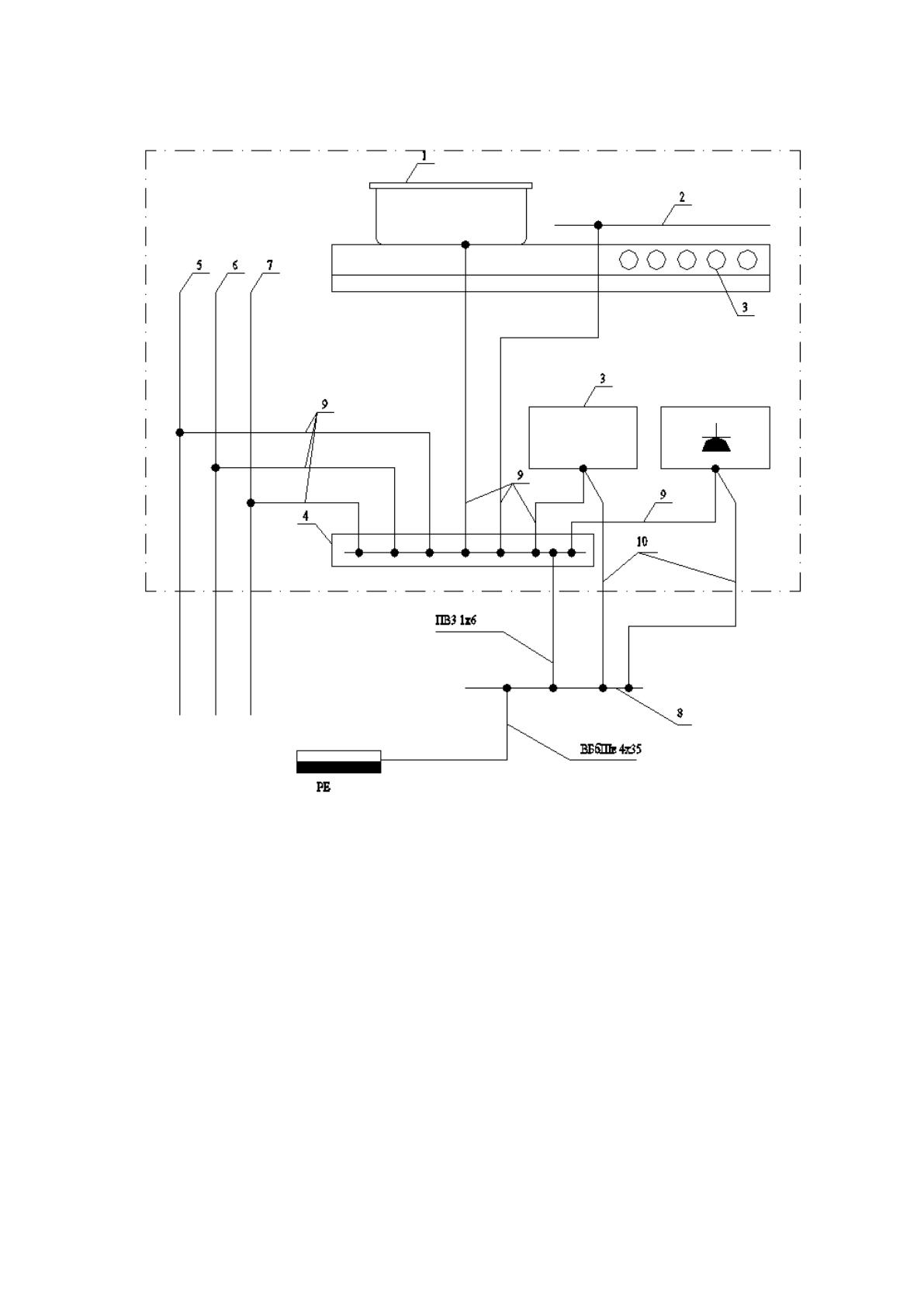

1 - Металлический корпус ванной; 2 - Металлическая сетка, закрывающая
кабель электроподогрева пола; 3 - Заземляемая часть электрооборудования
(открытая проводящая часть); 4 - КУП (коробка уравнивания
потенциалов); 5 - Металлический стояк водопровода (холодная вода); 6 -
Металлический стояк водопровода (горячая вода); 7 - Металлический
стояк отопления; 8 - Шина РЕ ГРЩ; 9 - Дополнительный проводник
системы уравнивания потенциалов ПВ1 1х4 в ПВХ трубе; 10 - Защитный
проводник в составе групповой сети.
Рисунок 3.2. Дополнительная система уравнивания потенциалов
90
К дополнительной системе уравнивания потенциалов предъявляются
следующие требования:
- установка КУП рекомендуется в местах прохождения
сантехнических стояков;
- необходимо обеспечить беспрепятственный доступ к КУП;
- к дополнительной системе уравнивания потенциалов должны быть
подключены все доступные прикосновению открытые проводящие части
стационарных электроустановок, сторонние проводящие части и нулевые
защитные провдники всего электрооборудования ;
- в ванных комнатах и санузлах дополнительная система
уравнивания потенциалов является обязательной и должна
предусматривать, в том числе, подключение сторонних проводящих
частей, выходящих за пределы помещений;
- в ванных комнатах и санузлах нагревательные элементы,
замоноличенные в пол, должны быть покрыты заземлённой металлической
сеткой, подсоединённой к системе уравнивания потенциалов.
3.3. Расчет стоимости внедрения проекта
Капиталовложения в систему электроснабжения рассматриваемого
коттеджа состоят из затрат на разработку проекта системы
электроснабжения коттеджа, проведение строительно-монтажных работ и
собственно на само оборудование.
Стоимость электрооборудования и строительно-монтажных работ
для строительства внешнего электроснабжения определена в главе 2 и
составляет
З
внеш
= З
ВЛ
= 355,8 тыс. руб.
Стоимость электрического оборудования внутреннего
электроснабжения определяется по каталогам и сводится в таблицу 3.1.
91
Стоимость строительно-монтажных работ определяется согласно
рыночной стоимости выполнения данных работ. Стоимость строительно-
монтажных работ сведена в таблицу 3.1.
Стоимость разработки проектно-сметной документации системы
электроснабжения коттеджа принимается равной 1 % от стоимости
электрооборудования
З
ПИР
= 1 % · З
ЭО
; (3.1)
З
ПИР
= 1 % · 374582 = 3745 руб. = 3,745 тыс. руб.
Капиталовложения в систему электроснабжения коттеджа
определяются по формуле:
К = З
внеш
+ З
ЭО
+ З
СМР
+ З
ПИР
; (3.2)
К = 355,8 + 374,582 + 162,53 + 3,745 = 896,7 тыс. руб.
Таблица 3.1
Затраты на электрооборудование и силовые кабели коттеджа [37]
Наименование
электрооборудования
Ед.
изм.
Кол-
во
Стоимость
оборудования
Стоимость СМР
за ед.,
руб.
всего,
руб.
за ед.,
руб.
всего,
руб.
Щиты ЩР
шт.
3
5000
15000
3000
9000
Провод ППВ-3х2,5
м
668
18
12024
120
80160
Кабель ВВГ-5х10
м
10
350
3500
120
1200
Кабель ВВГ-5х6
м
26
216
5616
120
3120
Кабель ВВГ-5х4
м
15
151
2265
120
1800
Кабель ВВГ-5х1,5
м
15
65
975
120
1800
Провод ПВС-5х1,5
м
40
59
2360
120
4800
Люстра
шт.
8
25000
200000
2000
16000
Светильник С360
шт.
24
3712
89088
800
19200
Светильник LZ236
шт.
4
4058
16232
800
3200
Светильник LZ228
шт.
2
4629
9258
800
1600
Светильник LZ218
шт.
1
3106
3106
800
800
Светильник RLK260
шт.
2
2509
5018
800
1600
Выключатель
одноклавишный
шт.
28
140
3920
250
7000
Выключатель
двухклавишный
шт.
10
170
1700
250
2500
Розетка однопостовая
шт.
19
120
2280
250
4750
Розетка двухпостовая
шт.
16
140
2240
250
4000
ИТОГО
374582
162530
92
ЗАКЛЮЧЕНИЕ
В выпускной квалификационной работе разработан проект системы
электроснабжения коттеджа для обеспечения нормального проживания
владельца рассматриваемого коттеджа.
В первой главе ВКР определены силовые электроприемники
коттеджа в различных помещениях коттеджа и определена их
установленная мощность и коэффициент мощности. Проведен
светотехнический расчет системы освещения. Система освещения должна
соответствовать СП 52.13330.2011 «Естественное и искусственное
освещение». В качестве источников света применяются лампы
накаливания и люминесцентные лампы. Для освещения помещений
коттеджа выбраны светильники с люминесцентными лампами типа LZ и
светильники с лампами накаливания типа С360, производства компании
ОАО «МГК «Световые технологии», а также люстры. Рассчитаны
электрические нагрузки коттеджа по методу коэффициента спроса.
Расчетная активная нагрузка рассматриваемого коттеджа составляет 34,0
кВт, расчетный ток рассматриваемого коттеджа составляет 52,0 А.
Определено, что компенсация реактивной мощности в коттедже не
требуется.
Во второй главе ВКР разработан проект системы электроснабжения
коттеджа. Проведен монтажный расчет для вариантов питания коттеджа от
ТП25 и от ТП 86. Проведено технико-экономическое сравнение вариантов
внешнего электроснабжения рассматриваемого коттеджа выполняется для
вариантов питания коттеджа воздушной линией от ТП25, которая
выполняется самонесущим проводом марки СИП-2-3х16+1х25, либо
воздушной линией от ТП86, которая выполняется самонесущим проводом
марки СИП-2-3х16+1х25. В ТП на отходящей линии выбирается
автоматический выключатель ВА57-31 с номинальным током I
ном
= 100
93
А, с номинальным током теплового расцепителя I
т.р.ТП
= 80 А. Разница в
приведенных затратах при строительстве питающей воздушной линии от
ТП25 и питающей воздушной линии от ТП86 составляет 31,2 %, поэтому
принят вариант внешнего электроснабжения воздушной линией от ТП25
выполненной проводом СИП-2-3х16+1х25. Рассчитаны токи короткого
замыкания. Ток трехфазного короткого замыкания в ЩР-1 коттеджа
составляет 0,4 кА. Выбраны проводники системы электроснабжения
коттеджа. Распределительная сеть коттеджа выполнена кабелем марки
ВВГ и проводами марки ППВ, различных сечений. Выбраны
автоматические выключатели ВА47-29 и УЗО системы электроснабжения
коттеджа. Для защиты человека от поражения электрическим током при
его прикосновении к токоведущим частям, оказавшимся под
напряжением применяется УЗО марки АД-12 и АД-14.
В третьей главе ВКР разработана система уравнивания потенциалов
коттеджа. Рассчитана стоимость внедрения проекта. Стоимость
электрооборудования и строительно-монтажных работ для строительства
внешнего электроснабжения составляет 355,8 тыс. руб. Стоимость
разработки проектно-сметной документации системы электроснабжения
коттеджа составляет 3745 руб. Стоимость оборудования составляет
374582 руб. Стоимость СМР составляет 162530 руб. Капиталовложения в
систему электроснабжения коттеджа составляют 896,7 тыс. руб.
94
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
6. Федеральный закон от 27.12.2002 N 184-ФЗ (ред. от 09.05.2005)
«О техническом регулировании».
7. Постановление Госстандарта РФ от 30.07.2002 N 64 (ред. от
29.10.2002) «О номенклатуре продукции и услуг (работ), подлежащих
обязательной сертификации, и номенклатуре продукции, соответствие
которой может быть подтверждено декларацией о соответствии»
8. Постановление Правительства РФ от 13.08.1997 N 1013 (ред. от
17.12.2005) «Об утверждении перечня товаров, подлежащих обязательной
сертификации, и перечня работ и услуг, подлежащих обязательной
сертификации»
9. Приказ ГТК РФ от 14.08.1995 N 498 «О перечнях товаров,
подлежащих обязательной сертификации при ввозе на таможенную
территорию Российской Федерации»
10. ГОСТ Р ИСО 9000-2001. Системы менеджмента качества.
Основные положения и словарь.
11. ГОСТ Р ИСО 9001-2001. Системы менеджмента качества.
Требования.
12. ГОСТ Р ИСО 9004-2001. Системы менеджмента качества.
Рекомендации по улучшению деятельности.
13. Агарков, А.П. Экономика и управление на предприятии / А.П.
Агарков [и др.]. - М.: Дашков и Ко, 2016. - 400.
14. Азаров, В.Н. Управление качеством: Том 2. Принципы и
методы всеобщего руководства качеством / Под общ. ред. В.Н. Азарова. –
М.: МГИЭМ, 2015. – 356 с.
15. Акимова Т.В. Экология. Человек-Экономика-Биота-Среда:
Учебник для студентов вузов/ Т.А.Акимова, В.В.Хаскин; 2-е изд., перераб.
и дополн.- М.:ЮНИТИ, 2014.- 556 с.
