2.2.3 Характеристика результатной информации
Охарактеризуем результатные документы, которые представляют собой
обзор результатов решения поставленных в аналитической части задач с точки
зрения предметной области. Результатными документами являются отчеты,
разделенные по категориям:
1. по типу заболевания
2. по посещениям
Отчет по конфигурации позволяет вывести информацию обо всех объек-
тах конфигурации в текстовый или табличный документ. Возможно создание
отчета как по всей конфигурации, так и по некоторой ее части. Можно выбрать
информацию которую требуется выводить в отчет.
2.3 Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий диалога)
Разработана структура сценария диалога: выявлена иерархии функ-
ций и выбран язык общения типа «меню».
При разработке структуры диалога предусмотрена возможность ра-
боты с экранными формами входных документов, формирование выходных до-
кументов, корректировки вводимых данных, просмотра введенной информа-
ции, работу с таблицами нормативно-справочной информации, протоколирова-
ния действий пользователя, а также помощь на всех этапах работы.
В качестве платформы разработки для создания АИС учета и
сопровождения пациентов в медицинском учреждении «Подольский
наркологический диспансер» была выбрана программа – «1С:Предприятие».
1С:Предприятие - программный продукт компании 1С, предназначенный для
43
быстрой разработки прикладных решений. Технологическая платформа
«1С:Предприятие» не является программным продуктом для использования
конечными пользователями, которые обычно работают с одним из многих
прикладных решений (конфигураций), использующих единую
технологическую платформу. Платформа и прикладные решения,
разработанные на её основе, образуют систему программ «1С:Предприятие»,
которая предназначена для автоматизации различных видов деятельности,
включая решение задач автоматизации учёта и управления на предприятии.
«1С:Предприятие» может легко адаптироваться под бизнес-процессы
организации, а также решает широкий спектр задач по автоматизации.
Средства быстрой разработки представлены визуальным
«конфигурированием», которое позволяет разработчику сосредоточиться на
создании бизнес-логики приложения и не заниматься технологическими
подробностями, такими, как организация взаимодействия с базой данных,
обработка транзакционных блокировок, нюансы программирования экранных
форм и т. п. Конфигурирование частично заменяет кодирование и, таким
образом, снижает требования к квалификации разработчиков 1С. Тем не менее,
программа 1С:Предприятие имеет встроенный язык программирования для
реализации произвольной бизнес-логики.
Технологическая платформа - это инструмент, выполняющий две зада-
чи - разработку решения и пользовательскую работу в программе 1С.
Алгоритм работы с приложением:
1) Первоначально прикладное решение реализуется в режиме «Конфигу-
ратор».
2) Пользователи работают с приложением в режиме «1С:Предприятие»
Так же, при приобретении типовой конфигурации пользователь имеет
возможность вносить изменения в её программный код и модифицировать про-
грамму 1С для своих нужд.
44
2.3.2 Характеристика базы данных
Для информационной системы необходимо разработать справочники,
документы, регистры, подсистемы и отчеты.
Справочники - это прикладные объекты конфигурации. Они позволяют
хранить в информационной базе данные, имеющие одинаковую структуру и
списочный характер. Каждый элемент справочника характеризуется кодом и
наименованием. Система поддерживает режим автоматической нумерации эле-
ментов, при котором она самостоятельно может генерировать код для нового
элемента справочника. Кроме этого система позволяет осуществлять контроль
уникальности кодов справочника, не разрешая создавать элементы с одинако-
выми кодами.

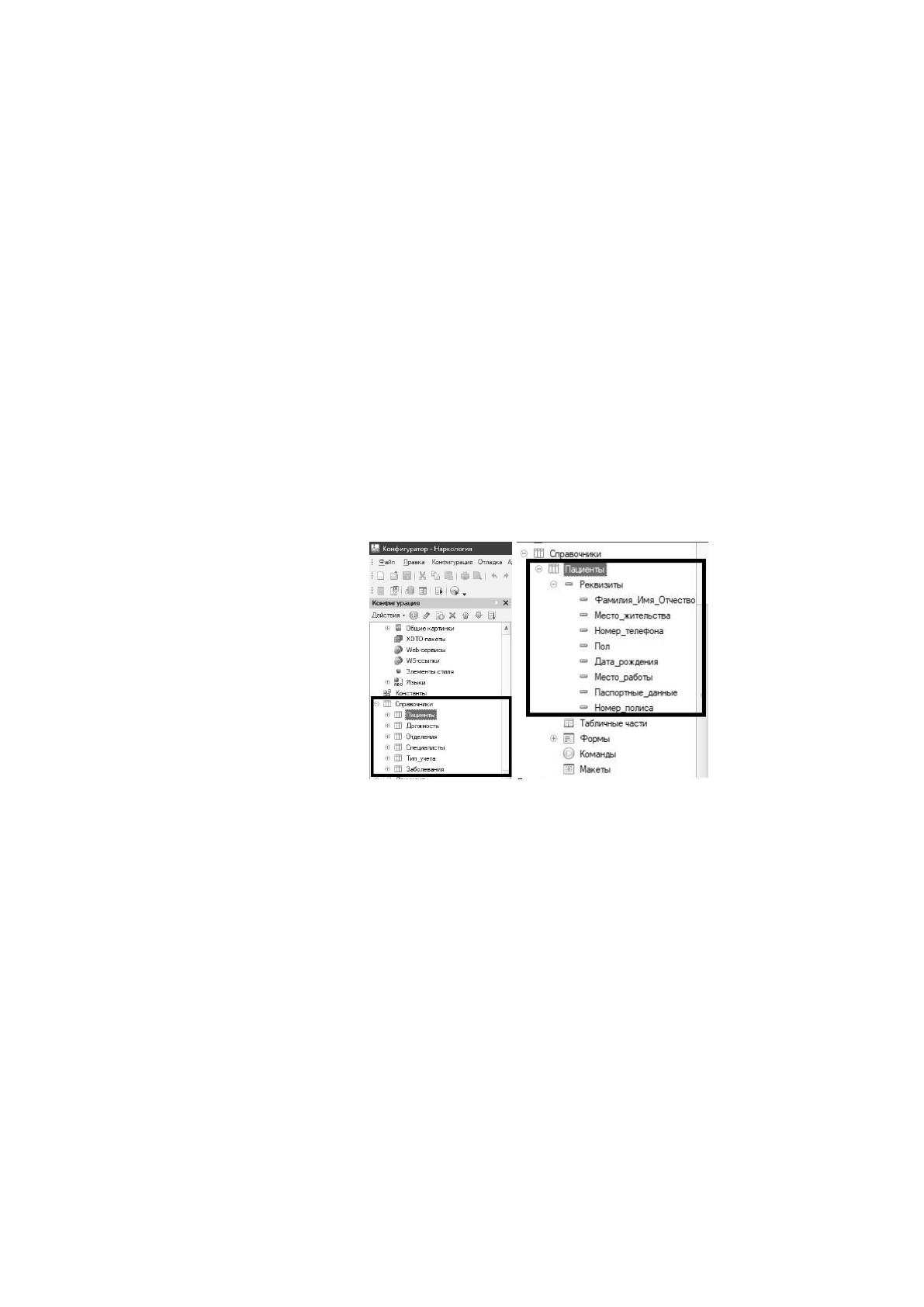

На рисунке 7 показаны реквизиты справочника «Пациенты»
Рисунок 7 – Реквизиты справочника «Пациенты»
Набор информации является одинаковым для всех элементов конкретно-
го справочника, и для ее хранения служат реквизиты справочника.
Для того, чтобы пользователь мог просматривать и изменять данные,
содержащиеся в справочнике, система поддерживает несколько форм представ-
ления справочника. Система может автоматически генерировать все нужные
формы справочника. Наряду с этим, разработчик имеет возможность создать
собственные формы, которые система будет использовать вместо форм по

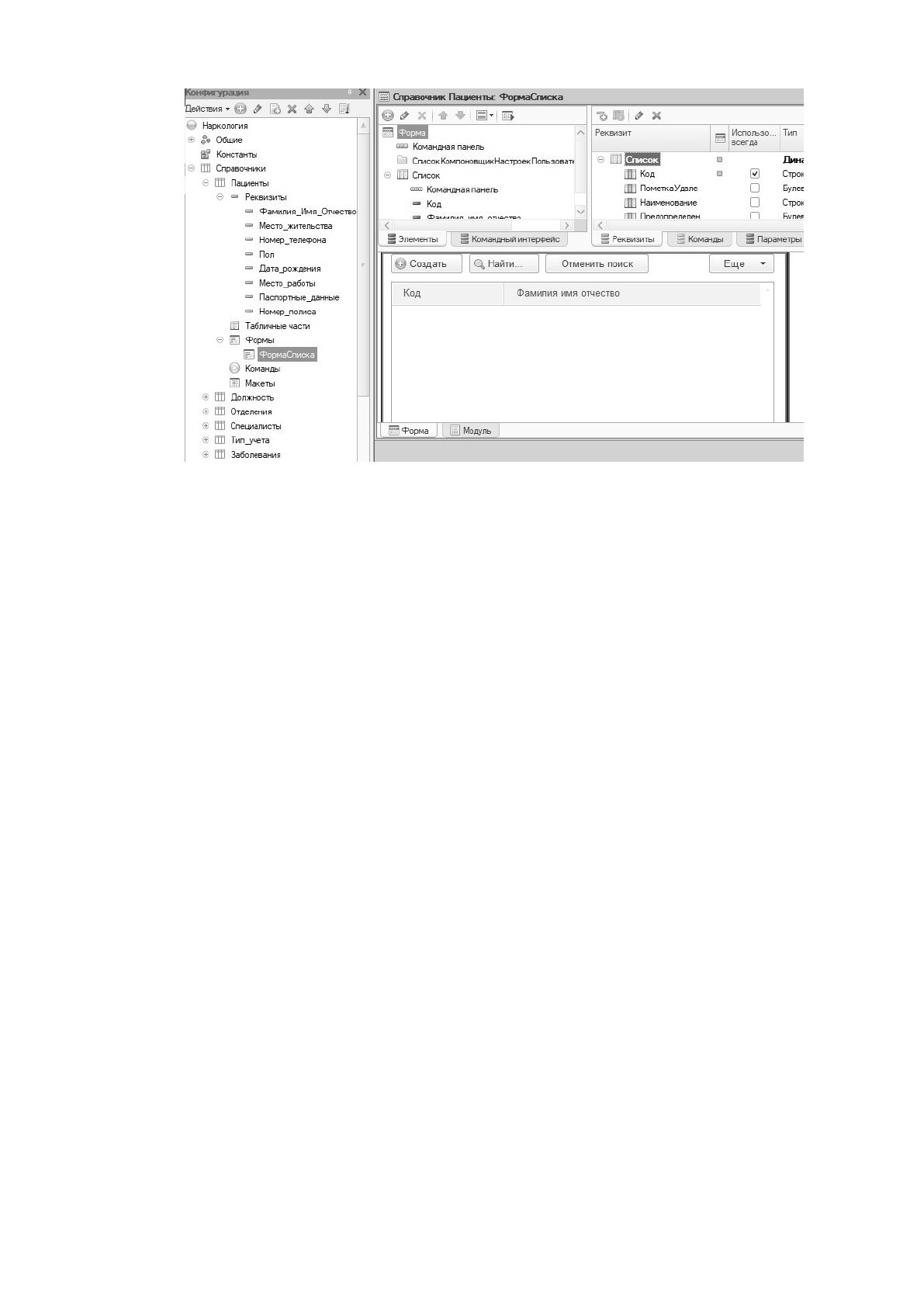

умолчанию. На рисунке 8 приведена форма справочника «Пациенты» в редак-
торе форм.
45
Рисунок 8 - Форма справочника «Пациенты» в редакторе
Для просмотра данных, содержащихся в справочнике, используется
форма списка. Она позволяет выполнять навигацию по справочнику, добавлять,
помечать на удаление и удалять элементы и группы справочника, перемещать
элементы и группы. Форма списка может представлять данные в иерархиче-
ском и не иерархическом виде и позволяет выполнять сортировку и отбор отоб-
ражаемой информации по нескольким критериям.
46
2.3.3 Структурная схема пакета (дерево вызова программных модулей)
Каждый объект конфигурации может быть включен в одну или сразу
несколько подсистем, в составе которых он будет отображаться.
Создадим в нашей конфигурации пять новых объектов конфигурации Подси-
стема, которые будут иметь имена: «Регистратура», «Расписание», «Врач»,
«Пациенты» и «Приемы». Чтобы это сделать, выполним следующие действия.
Добавление подсистемы проводится в режиме «Конфигуратор». Чтобы
создать новые подсистемы, раскроем ветвь «Общие» в дереве объектов конфи-
гурации (рис 9), нажав на «+» слева от нее. Затем выделим ветвь «Подсисте-
мы», вызовем ее контекстное меню и выберем пункт «Добавить» или нажмем
соответствующую кнопку в командной панели окна конфигурации.

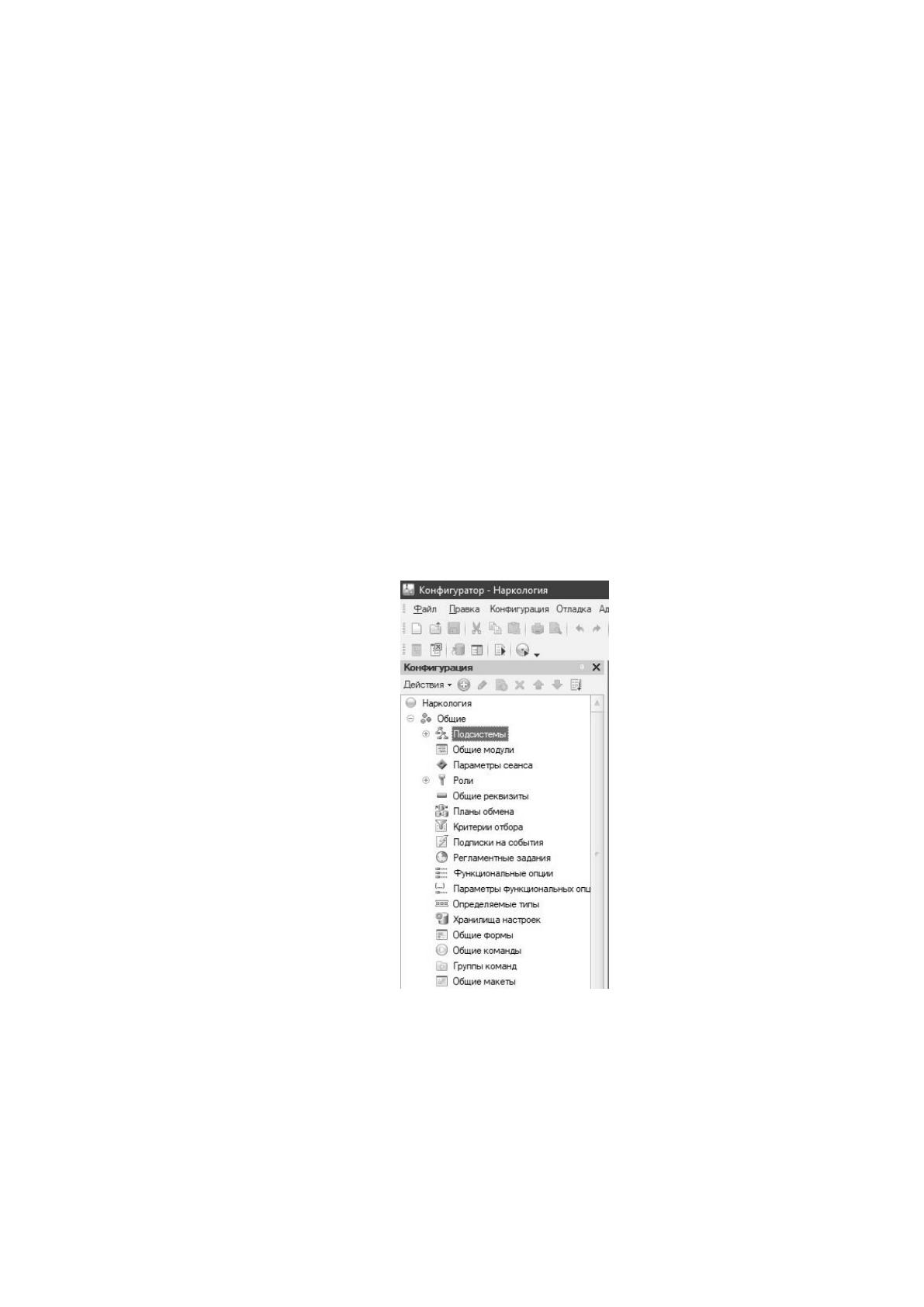

Рисунок 9 - Дерево объектов конфигурации
Конфигурация представляется в виде древовидной структуры, каждая
ветвь которой описывает определенную составляющую конфигурации. Объек-
ты конфигурации в дереве конфигурации представлены своими именами.
47
После этого система откроет окно редактирования объекта конфигура-
ции. Зададим имя подсистемы – «Врач». На основании имени платформа авто-
матически создаст синоним – «Врач». Имя и синоним объекта конфигурации:
Имя является основным свойством любого объекта конфигурации. При созда-
нии нового объекта система автоматически присваивает ему некоторое имя.
Свойство «Синоним» также есть у любого объекта конфигурации. Оно предна-
значено для хранения «альтернативного» наименования объекта конфигурации,
которое будет использовано в элементах интерфейса нашей программы, то есть
будет показано пользователю. Поэтому на синоним практически нет никаких
ограничений.

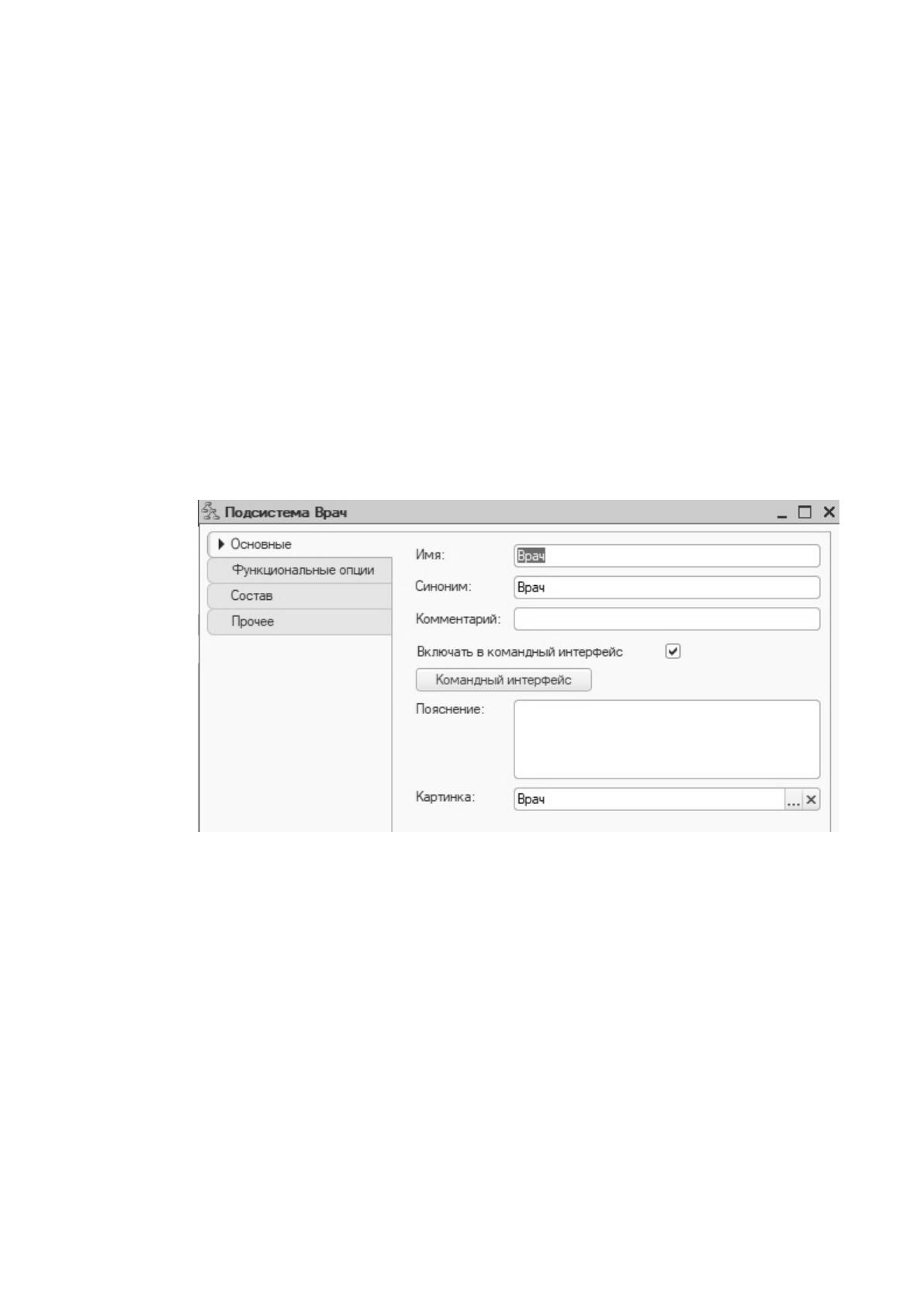

На рисунке 10 изображена подсистема «Врач»
Рисунок 10 - Подсистема «Врач»
В целях усовершенствования интерфейса приложения мы можем также
задать картинку для отображения подсистемы. Система создаст объект конфи-
гурации Общая картинка и откроет окно редактирования его свойств(рис.11).
Картинке можно присвоить свое имя, а так же выбрать свое изображе-
ние с локального диска. Для просмотра изображений поставим флажок «Про-
смотр». Выбранная нами картинка появится в окне редактирования общей кар-
тинки. Закроем окно редактирования объекта конфигурации.
48

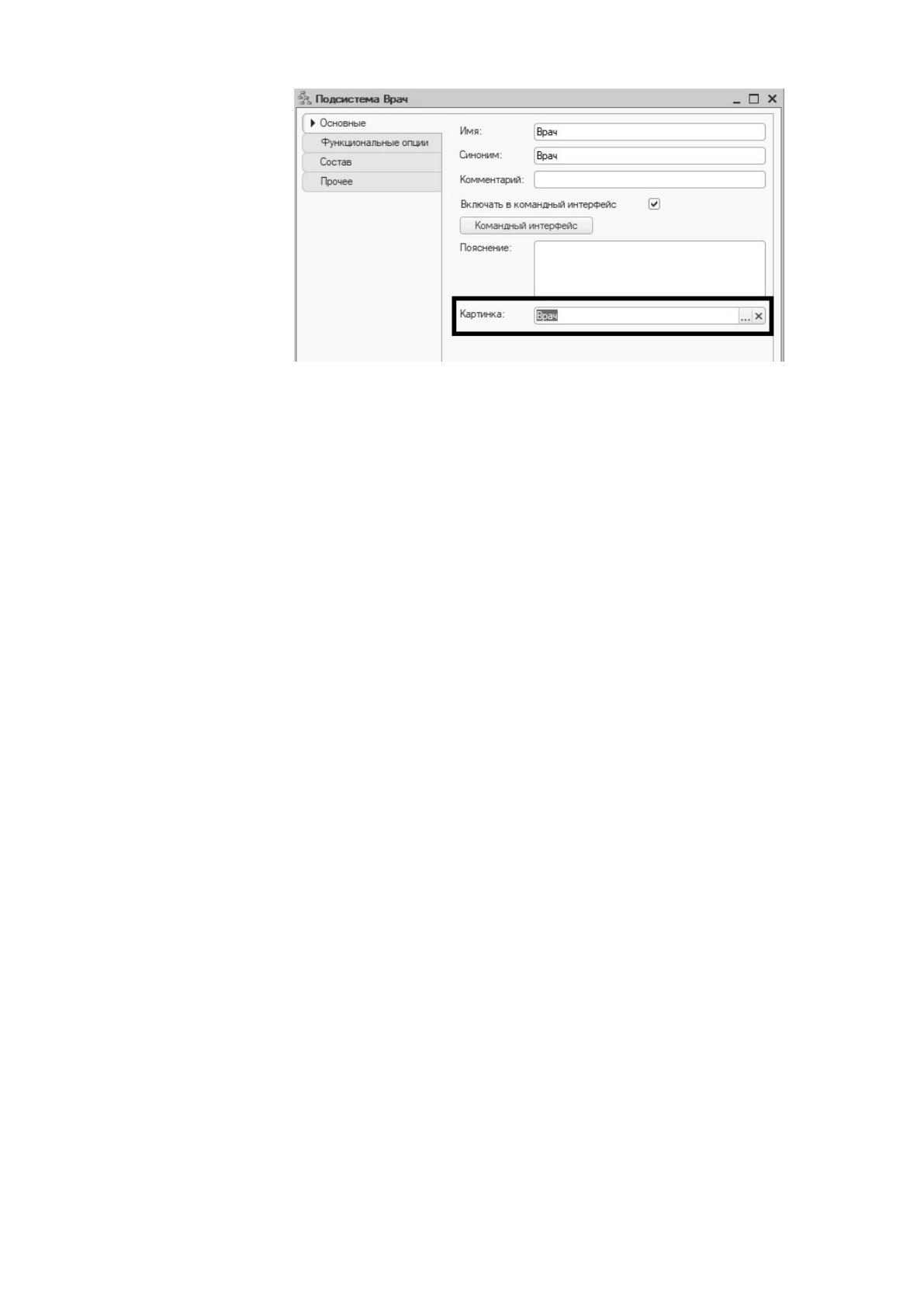

Рисунок 11 - Подсистема «Врач»
Таким образом, в интерфейсе «1С:Предприятия» в качестве названия
раздела будет показан синоним подсистемы, и над ним будет выводиться ука-
занная картинка.
Регистры накопления - это прикладные объекты конфигурации. Они со-
ставляют основу механизма учета движения средств (финансов, товаров, мате-
риалов и т.д.), который позволяет автоматизировать такие направления, как
складской учет, взаиморасчеты, планирование.
Информация в регистре накопления хранится в виде записей, каждая из
которых содержит значения измерений и соответствующие им значения ресур-
сов.
Измерения регистра описывают разрезы, в которых хранится информа-
ция, а в ресурсах регистра накапливаются нужные числовые данные. Например,

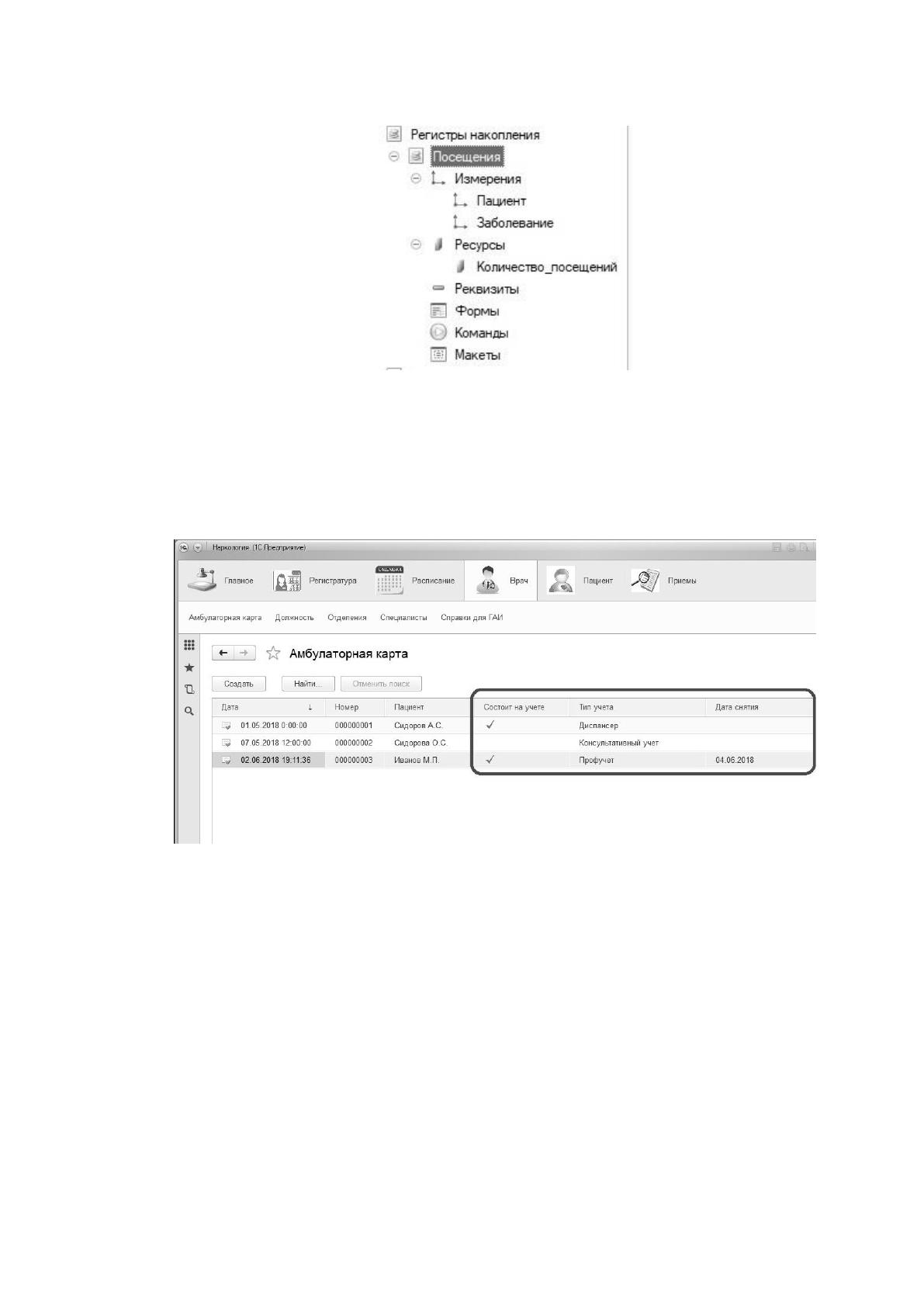

для регистра «Посещения», который имеет следующую структуру(рис.12):
49
Рисунок 12 - Регистры накопления
Записи, производящие изменение ресурсов регистра в базе данных, бу-
дут выглядеть следующим образом (рис 13):
Рисунок 13 - Ресурсы регистра накопления
Документы - это прикладные объекты конфигурации. Они позволяют
хранить в прикладном решении информацию о совершенных хозяйственных
операциях или о событиях, произошедших в "жизни" предприятия вообще. Это
могут быть, например, приходные накладные, приказы о приеме на работу, сче-
та, платежные поручения и т.д.
Каждый документ характеризуется номером, датой и временем. Система
поддерживает режим автоматической нумерации документов, при котором она
50
самостоятельно может генерировать номер для нового документа. Кроме этого,
система позволяет осуществлять контроль уникальности номеров документов,
не разрешая создавать документы с одинаковыми номерами. Система автома-
тически поддерживает режим, при котором уникальность номеров и автомати-
ческая нумерация могут выполняться в пределах определенного периода (день,
месяц, квартал, год). Например, если периодичность установлена год, то с но-
вого года система опять начнет нумерацию указанных документов с 1.
Важными характеристиками документа являются дата и время. Они поз-
воляют установить строгую временную последовательность совершения опера-
ций. Таким образом, документы могут отличаться друг от друга не только но-
мером, но и своим положением на временной оси. В результате всегда можно
сказать, какая из двух операций была совершена раньше.
Помимо номера, даты и времени, каждый документ, как правило, содер-
жит некоторую дополнительную информацию, которая подробно описывает
этот документ. Например, для документа «Справки для ГАИ» это может быть
информация о пациентах, заболевании и состоянии на учете. Набор такой ин-
формации является одинаковым для всех документов конкретного вида, и для

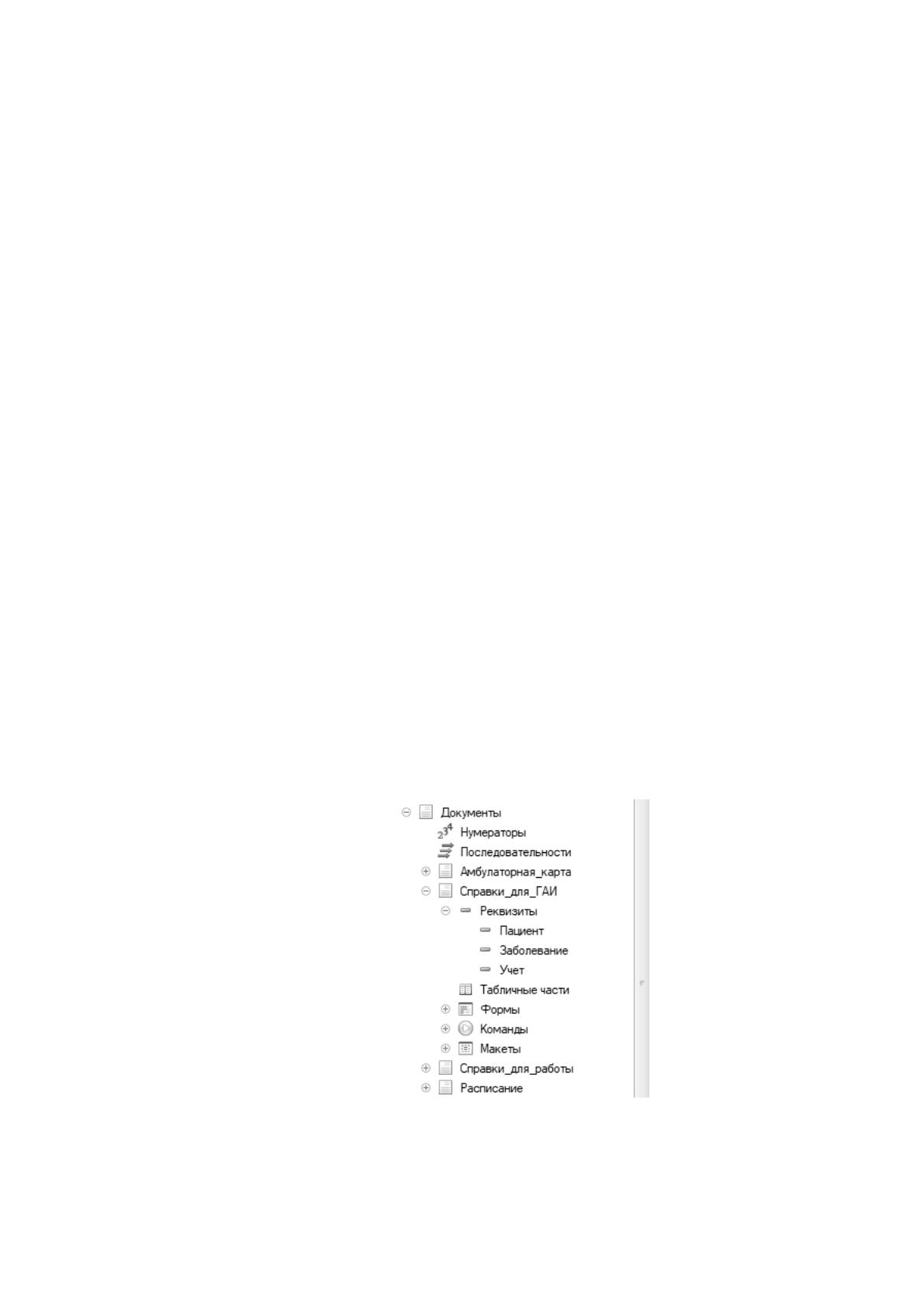

ее хранения служат реквизиты документа (рис. 14):
Рисунок 14 - Реквизиты документа
51
Отчеты – это прикладные объекты конфигурации. Они предназначены
для обработки накопленной информации и получения сводных данных в удоб-
ном для просмотра и анализа виде. Конфигуратор позволяет формировать
набор различных отчетов, достаточных для удовлетворения потребности поль-
зователей системы в достоверной и подробной выходной информации. Отчет
может содержать одну или несколько форм, с помощью которых, при необхо-
димости, можно организовать ввод каких-либо параметров, влияющих на ход
алгоритма.
Отчет по конфигурации позволяет вывести информацию обо всех объек-
тах конфигурации в текстовый или табличный документ. Возможно создание
отчета как по всей конфигурации, так и по некоторой ее части. Можно выбрать

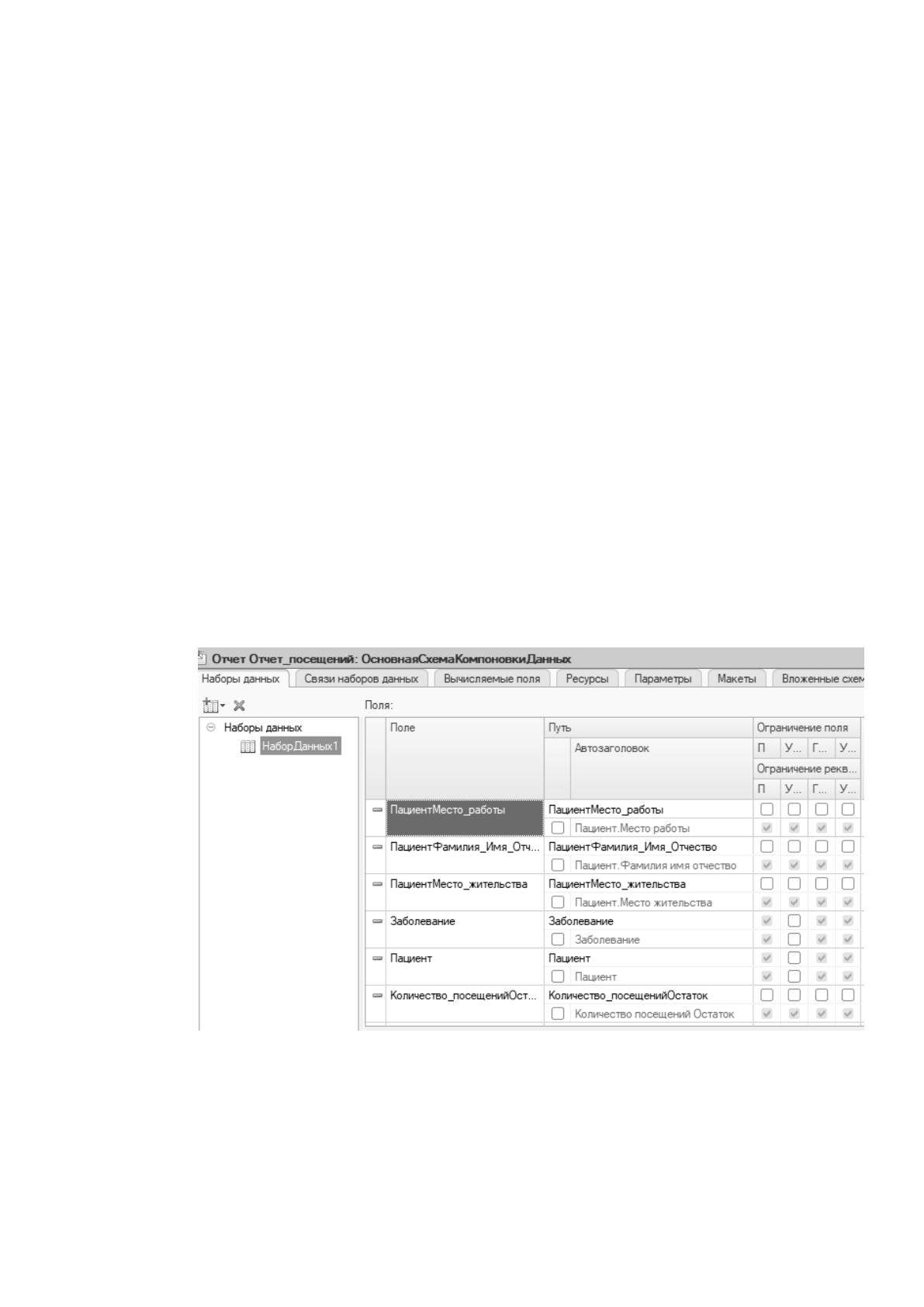

информацию которую требуется выводить в отчет. На рисунке 15 изображена
информация о ресурсах в отчете:
Рисунок 15 - Ресурсы отчета
