2.2. Анализ ИТ-инфраструктуры предприятия
Архитектура компьютерной сети ООО «ПромНефтеГазАвтоматика»
приведена на рисунке 7.

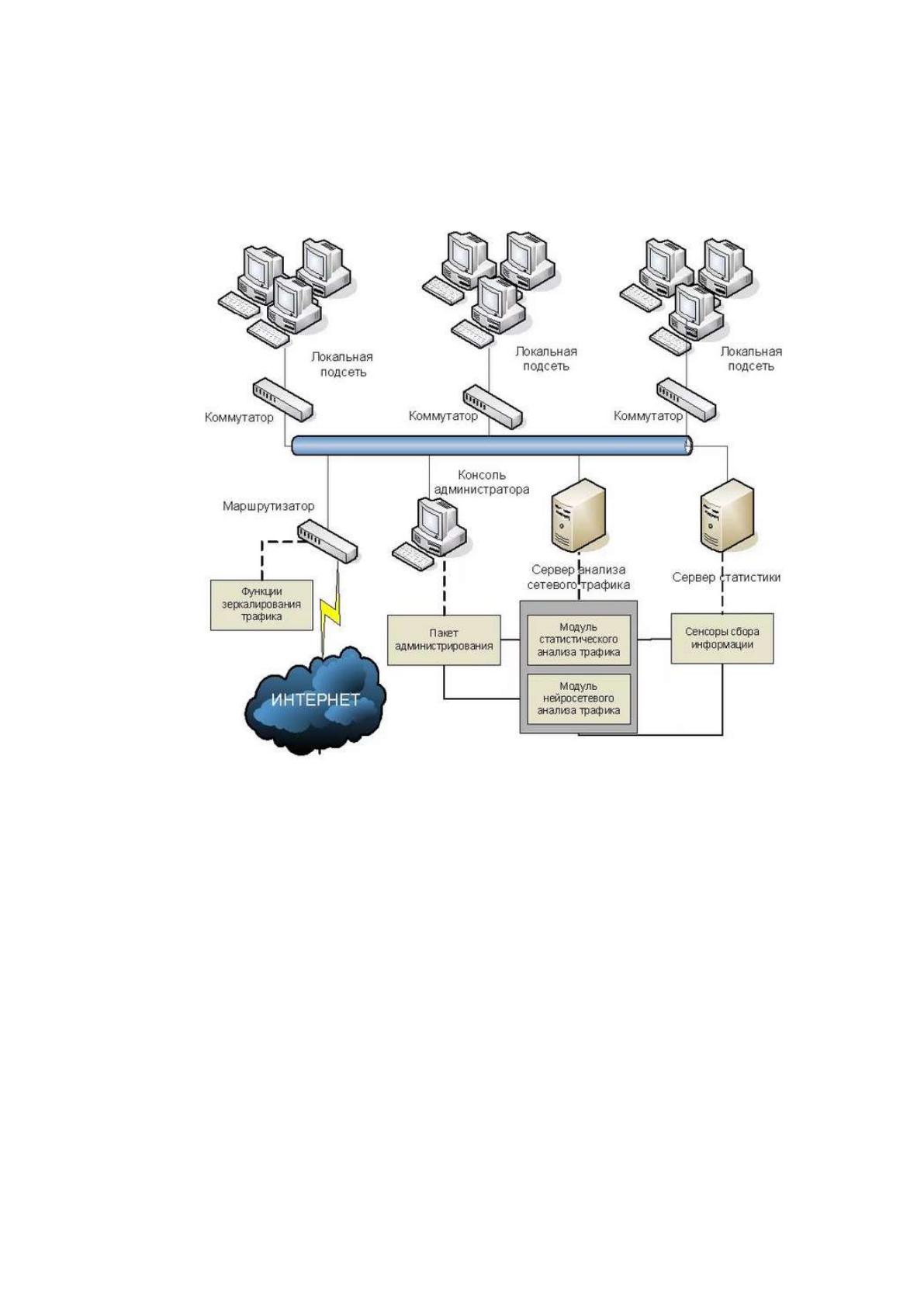

Рисунок 7 – Архитектура компьютерной сети ООО
«ПромНефтеГазАвтоматика»
Как видно из рисунка 7 в архитектуре компьютерной сети используется
сервер для анализа сетевых графиков и сервер статистики. В состав сервера
сетевого трафика входит в модуль для проведения статистического анализа
трафика и нейросетевого анализа трафика, который соединен с пакетом
администрирования, используемого в работе администратора компьютерной
сети. На сервере статистики кроме системы сбора информации установлена
конфигурация 1С: Предприятие 8.3, для автоматизации основных бизнес-
процессов управления деятельностью предприятия.
33
В качестве конфигурации серверов в ООО
«ПромНефтеГазАвтоматика» используются сервера типа Huawei Fusion
Server 1288H, технические характеристики которых приведены в таблице 2.
Таблица 2 – Технические характеристики серверов типа Huawei Fusion
Server 1288H
Параметры сервера
Характеристики
Процессор
2 процессора Intel Xeon E5 2620v4, с
частотой 2100МГц
Память
2 модуля памяти DIMM DDR4, объемом
32 Гбайт
Количество сетевых портов 1GbE
4
Мощность блока питания
460Вт
Габариты (мм)
436х708х43
Возможность удаленного управления
Предусмотрена
Количество отсеков для дисков
8
Для соединения сегментов в компьютерной сети ООО
«ПромНефтеГазАвтоматика» применяется не управляемый коммутатор TP-
LINK TL-SG1005D, поддерживающий технологии Ethernet 10/100/1000
Мбит/сек.
Для организации беспроводного сегмента сети в ООО
«ПромНефтеГазАвтоматика» и получения доступа в сеть Интернет
используется беспроводный маршрутизатор ZyXEL NBG6604, имеющий
следующие технические характеристики:
- стандарт беспроводной связи: 802.11 a/b/g/n/ac, частота 2.4 / 5 ГГц,
возможность одновременной работы в двух диапазонах; стандарты защиты
информации: WEP, WPA, WPA2;
- максимальная скорость беспроводного соединения: 1167 Мбит/с;
- механизмы защиты: Межсетевой экран (FireWall), NAT, SPI, DHCP-
сервер, поддержка Dynamic DNS, статическая и динамическая
маршрутизация.
34
Архитектура корпоративной информационной сети ООО
«ПромНефтеГазАвтоматика» приведена на рисунке 8.
Рисунок 8 – Архитектура корпоративной информационной сети ООО
«ПромНефтеГазАвтоматика»
Как видно из рисунка 8, корпоративная информационная система
представлена в виде серверной и клиентских частей. Серверная часть
корпоративной информационной системы находится под управлением
серверной операционной системы Windows Server 2016, а клиентская часть
под управлением операционной системы Windows 8.
На сервере установлены платформы SharePoint 2013, MS SQL Server и
конфигурация системы 1С.
Рабочие процессы в платформе SharePoint 2013 представлены в виде
эффективного пространства, позволяющего структурировать,
автоматизировать последовательности действий и осуществлять
взаимодействие пользователей. Также рабочие процессы позволяют
реализовать механизмы оповещения, отправки уведомлений по электронной
почте [27, c.64].
В качестве ключевых объектов рабочих процессов выступают
элементы списка в библиотеке SharePoint 2013, механизм обращения к
континенту, обработки и извлечения данных, принятия управленческих
решений по действиям внутри процессов.
Windows Server 2016
Windows 8
Сервер Share
Point 2013
MS SQL
Server 2014
Сервер 1С
8.3
Программа
SharePoint
Программа
1С: Предприятие
MS Office
Антивирусная
программа
35
В состав платформы SharePoint 2013 входит большое количество
инструментов, позволяющих разрабатывать рабочие процессы, осуществлять
взаимодействие между компонентами и обеспечивать всестороннюю
поддержку жизненного цикла рабочих процессов [40].
В основе работы платформы SharePoint 2013 находится платформа
Windows Workflow Foundation, представленная в виде инфраструктуры
программирования, средств для разработки и выполнения приложений.
В целом архитектуру рабочих процессов в платформе SharePoint 2013
можно представить в виде рисунка 9.

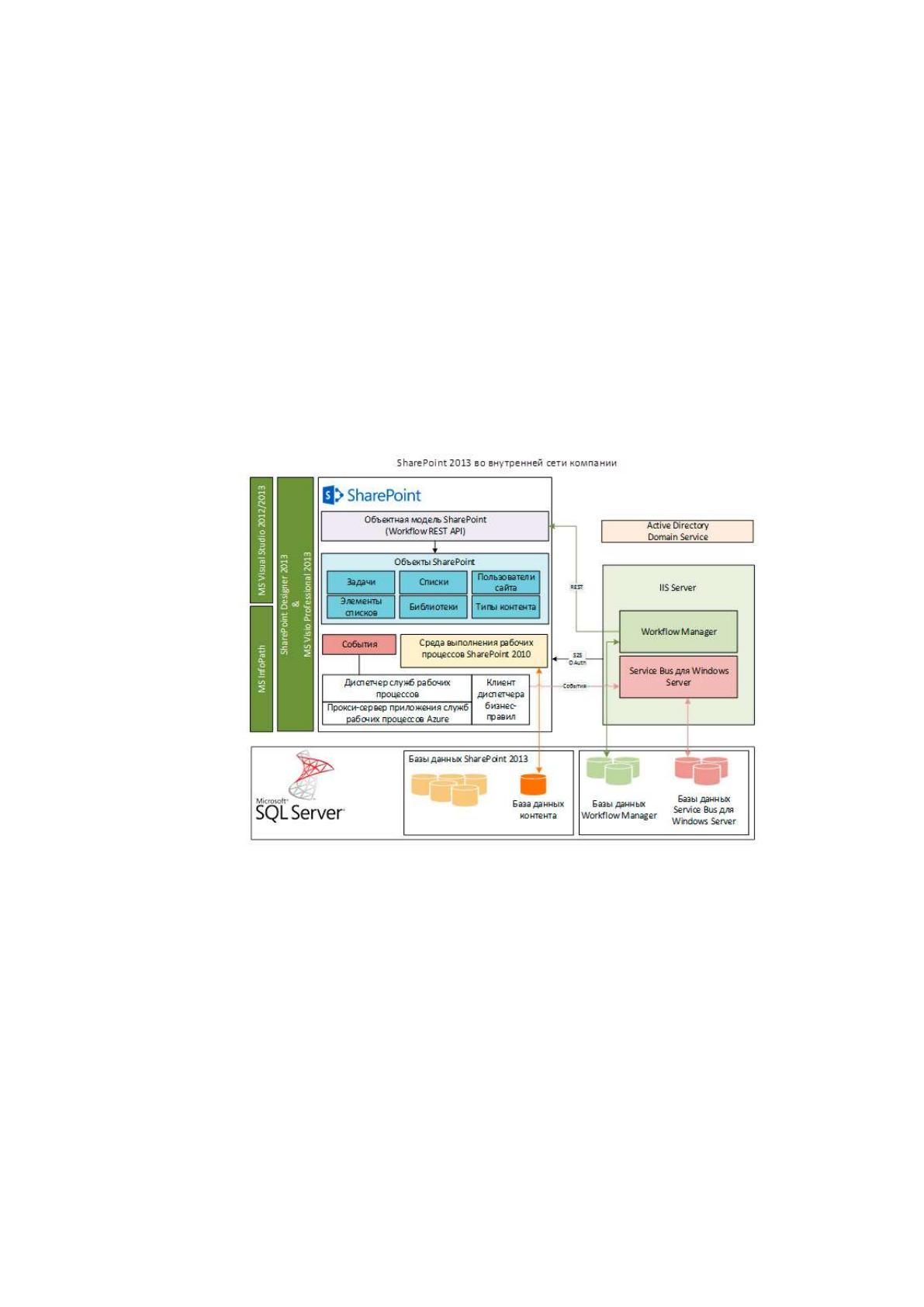

Рисунок 9 – Архитектура рабочих процессов в платформе SharePoint
2013
Как из рисунка 9 в состав архитектуры рабочих процессов платформы
SharePoint 2013 входит диспетчер, который отвечает за поддержку модели
рабочих процессов и позволяет реализовать логику выполнения действий.
В состав архитектуры SharePoint 2013 входят средства переноса
процессов на стороне диспетчера, вынесения обеспечения работы
независимого использования сервисных ресурсов.
36
Достаточно важную роль выполняет диспетчер рабочих процессов,
которые представлен в виде полностью самостоятельного программного
продукта подключенного к ферме SharePoint 2013 .
Для организации взаимодействия между программным интерфейсом и
рабочими процессами в состав платформа SharePoint 2013 входит модуль
API, в состав которого входит необходимый набор компонентов,
позволяющих организовать работу между клиентом и сервером [22, c.31].
Диспетчер рабочих процессов при этом может быть установлен на
отдельном сервере имеющий внутреннюю сетевую инфраструктуру.
Для хранения больших объемов информации в состав корпоративной
системы ООО «ПромНефтеГазАвтоматика» входит SQL Server 2014,
который представлен в виде реляционной системы управления базами
данных.
ИТ-отделом для работы с SQL Server 2014 используется среда
управления SQL Server Management Studio, которая позволяет выполнять
администрирование серверов баз данных и редактировать запросы [33, c.150].
Характеристика основных компонентов SQL Server 2014 приведена на
рисунке 10.
Рисунок 10 – Характеристика основных компонентов SQL Server 2014
Open Data Services - обеспечивает интерфейс между сетевыми библиотеками и ядром
SQL Server
MSSQLServer - ядро SQL Server, управляет всеми файлами, входящими в базу
данных SQL Server. Данная служба реализует большинство функций SQL Server,
таких как запросы, инструкции, распределение ресурсов, проверка учетных
записей
SQL Server Agent - отвечает за планирование заданий и автоматизацию обработки
событий SQL Server
MS Distributed Transaction Coordinator (MSDTC) - администратор транзацкий,
который управляет выполнением запросов к нескольким сереврам базы данных.
37
В ООО «ПромНефтеГазАвтоматика» установлена 64-разрядная версия
SQL Server 2014, позволяющая выполнять управление памятью,
масштабировать данные, поддерживать работу с распределенными
вычислениями, а также кластеризацию данных.
В корпоративной информационной системе предприятия SQL Server
2014 взаимодействует с конфигурацией 1С: Предприятие 8.3, представленной
в виде библиотеки стандартных подсистем, позволяющих выполнять
администрирование и управление платформой [25, c.43].
С помощью конфигурации платформы 1С: Предприятие 8.3
сотрудники ИТ-отдела ООО «ПромНефтеГазАвтоматика» выполняют
следующие задачи:
- используют средства администрирования для установки обновлений,
выполнения задач по резервному копированию, формирования отчетов
обработки и оценки производительности;
- выполняют сервисные функции, связанные с заданием
полнотекстового поиска, закрепления за документами электронной подписи;
- реализуют технологические механизмы, процедуры общего
назначения, обновления версии конфигуратора;
- ведут классификаторы и нормативно-справочную информацию;
- позволяют выполнить интеграцию с другими программными
подсистемами и тем самым организовать обмен почтовыми сообщениями,
рассылать отчеты, отправлять SMS;
- реализовать прикладные подсистемы за счет автоматизации рабочих
мест пользователей.
Для обеспечения защиты программного обеспечения на стороне
пользователя в корпоративной информационной системе используется
антивирусная программа Касперский Антивирус, работающая в режиме
реального времени и выполняющая постоянный мониторинг системы.
38
2.3. Выявление недостатков в корпоративной информационной системе
предприятия
Для выявления недостатков в корпоративной информационной системе
выполним разработку модели бизнес-процессов «AS-IS» в нотации IDEF0.
Контекстная диаграмма модели бизнес-процессов «AS-IS» приведена
на рисунке 11.

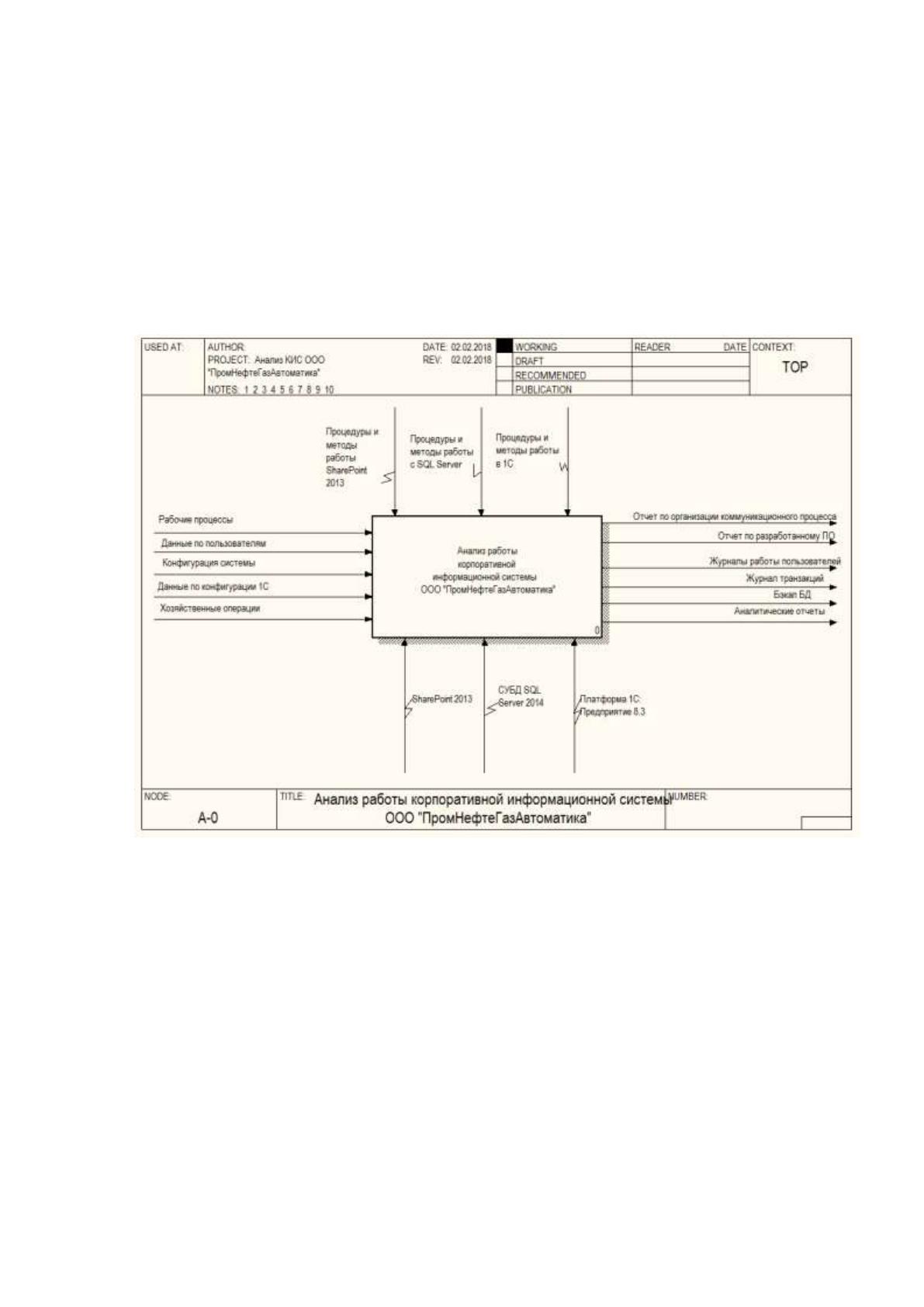

Рисунок 11 – Контекстная диаграмма модели бизнес-процессов «AS-IS»
Как видно из рисунка 11, для работы корпоративной информационной
системы ООО «ПромНефтеГазАвтоматика» используются рабочие процессы,
данные по пользователям, конфигурация системы, данные по конфигурации
1С и хозяйственные операции.
В результате работы корпоративной системы можно получить отчет по
организации коммуникационного процесса, разработанному программному
39
обеспечению, журналы работы пользователей и транзакций, бэкап базы
данных и аналитические отчеты.
Основными компонентами корпоративной информационной системы
ООО «ПромНефтеГазАвтоматика» являются платформы SharePoint 2013,
СУБД SQL Server 2014, платформа 1С: Предприятие 8.3.
Декомпозиция модели бизнес-процессов «AS-IS» приведена на рисунке
12.

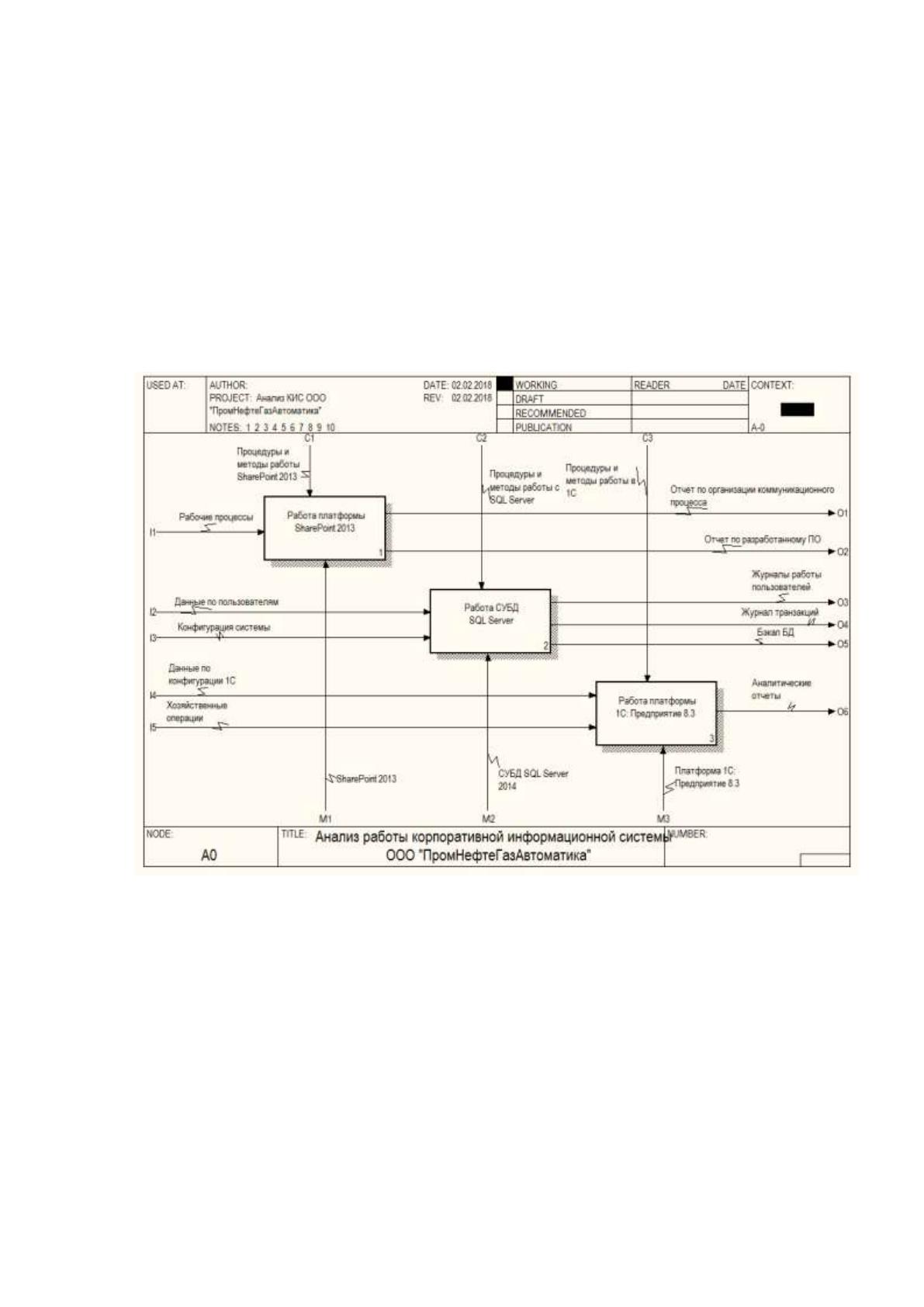

Рисунок 12 – Декомпозиция модели бизнес-процессов «AS-IS»
Как видно из рисунка 12, в результате декомпозиции модели бизнес-
процессов «AS-IS» были выделены следующие подзадачи:
- работа платформы SharePoint 2013 с получением отчетов по
организации коммуникационного процесса и разработанному программному
обеспечению;
40
- работа SQL Server с получением журналов работы пользователей,
транзакций и бэкапа баз данных;
- работа платформы 1С: Предприятие 8.3 с получением аналитических
отчетов.
Декомпозиция бизнес-процесса «Работа платформы SharePoint 2013»
приведена на рисунке 13.

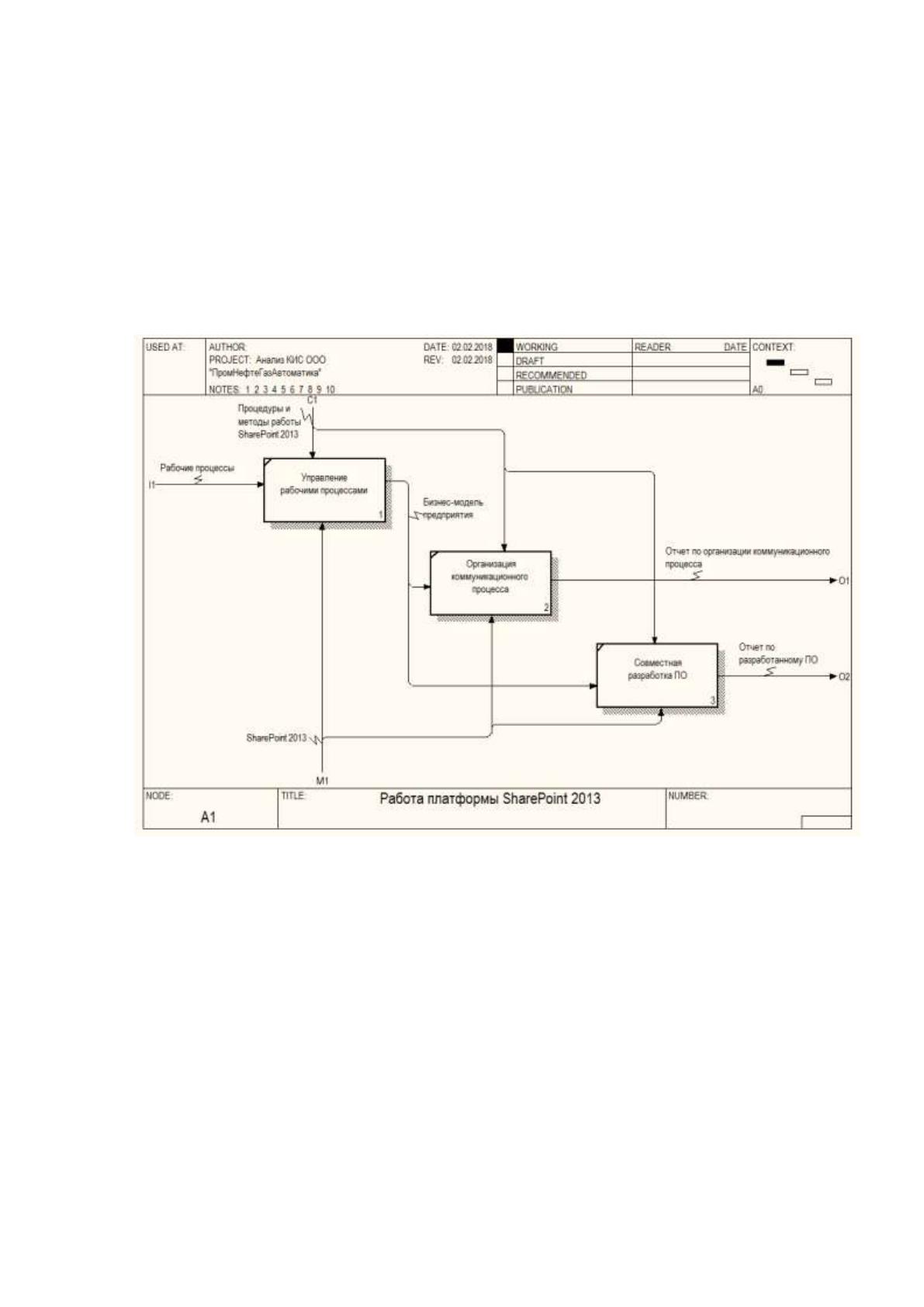

Рисунок 13 – Декомпозиция бизнес-процесса «Работа платформы
SharePoint 2013»
Как видно из рисунка 13 в результате декомпозиции бизнес-процесса
«Работа платформы SharePoint 2013» были выделены следующие подзадачи:
- управление рабочими процессами с получением бизнес-модели
предприятия;
- организация коммуникационного процесса с получением отчета по
организации коммуникационного процесса;
41
- совместная разработка программного обеспечения с получением
отчета по разработанному программному обеспечению.
Декомпозиция бизнес-процесса «Работа с СУБД SQL Server»
приведена на рисунке 14.

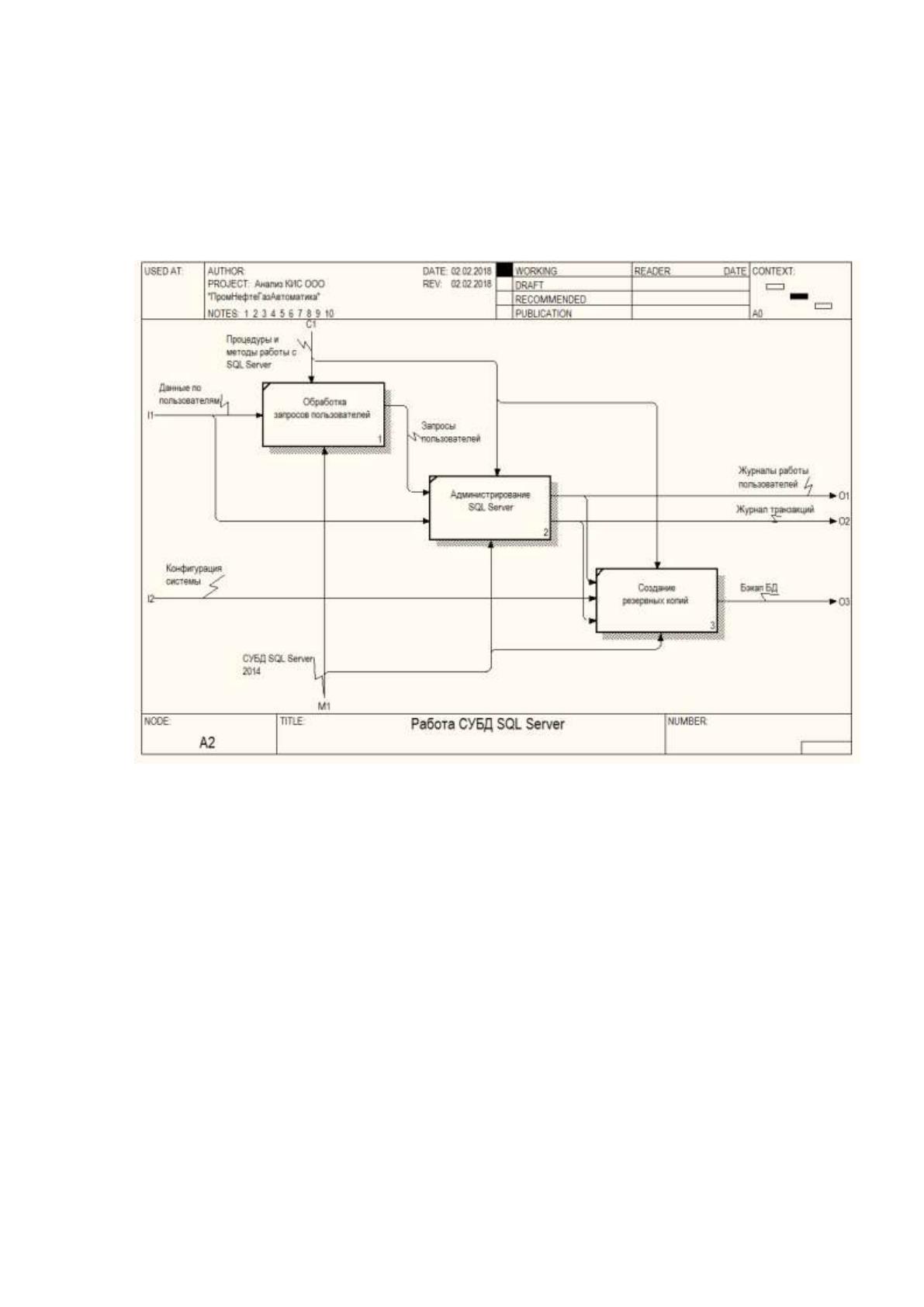

Рисунок 14 – Декомпозиция бизнес-процесса «Работа с СУБД SQL
Server»
Как видно из рисунка 14 в результате декомпозиции бизнес-процесса
«Работа с СУБД SQL Server» были выделены следующие подзадачи:
- обработка запросов пользователей;
- администрирование SQL Server;
- создание резервных копий.
Эти процессы осуществляются в системе управления базами данных
SQL Server 2014 с использованием процедур и методов по работе с системой
управления базами данных.
