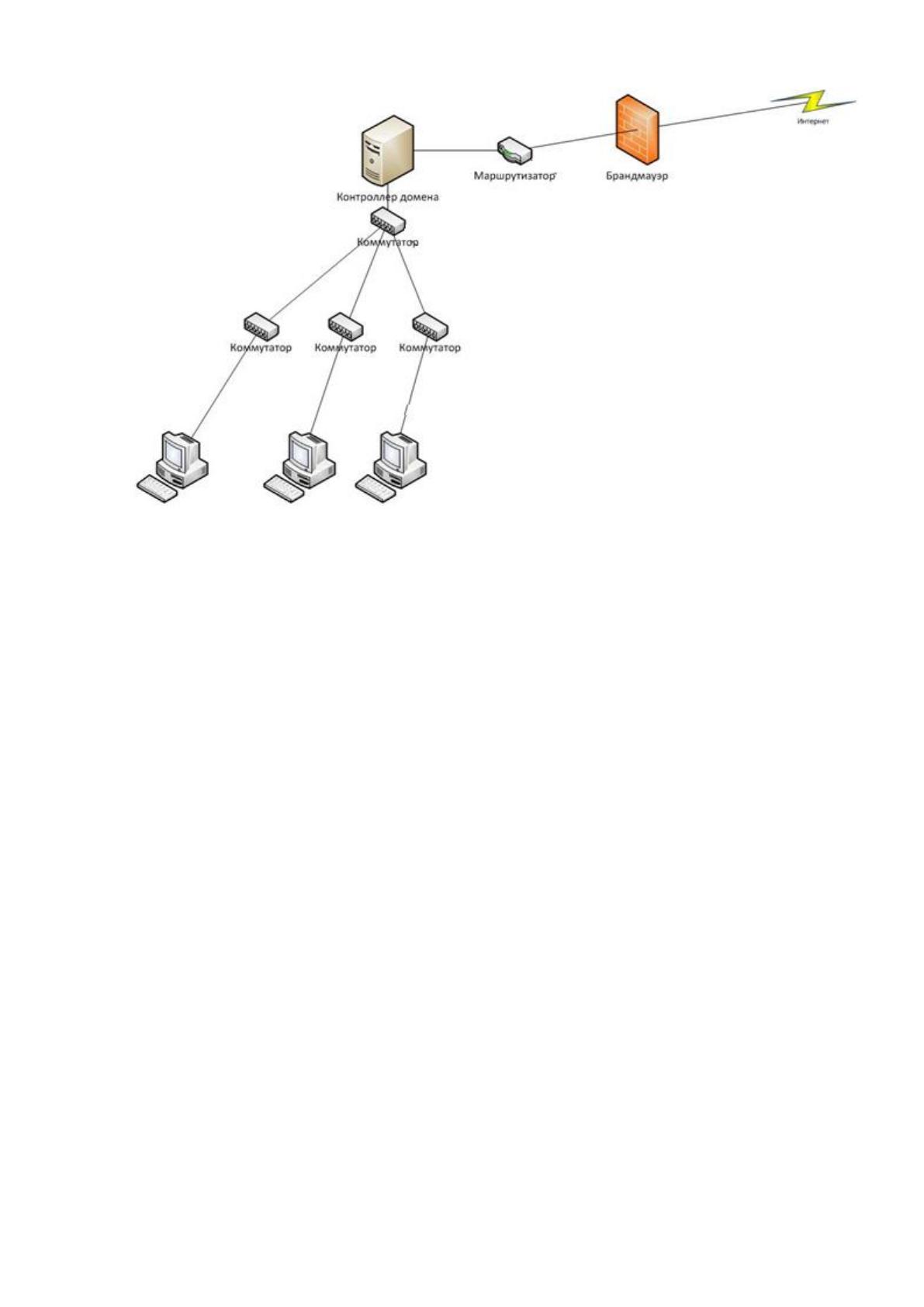

Рисунок 1.3 – Фрагмент аппаратной архитектуры ИС
организации
В сети расположен контроллер домена под управлением операционной
системы Ubuntu Server. Терминальный сервер на Linux. Все рабочие станции
являются тонкими клиентами с загрузкой по сети через TFTP сервер.
Используется бесплатный офисный пакет Only Office, собранный на Linux.
Все это крутится на гипервизоре KVM с хостом управления oVirt.
Конфигурация сервера HP ML350G6:
2 процессора Intel® Xeon® X5675;
32 гб оперативной памяти;
256х2гб массив RAID 0 на SSD;
500гбх2 массив RAID 0 на HDD.
Для доступа к сети интернет используется маршрутизатор D-LinkDFL
860E Firewall. Объединение отделов осуществляется с использованием
коммутатора D-linkDSG 1100-16port. Компьютеры отделов объединены с
помощью коммутаторов D-Link<DES-3052>Switch 52 port.
15
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости разработки веб-сайта
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Первым шагом при анализе бизнес процессов является создание
контекстной диаграммы IDEF0, выполненной в CASE-средстве BPWin. IDEF0
сочетает в себе небольшую по объему графическую нотацию (она содержит
только два обозначения: блоки и стрелки) со строгими и четко определенными
рекомендациями, в совокупности предназначенными для построения
качественной и понятной модели системы. Описание любого блока должно, как
минимум, включать в себя описание объектов, которые блок создает в
результате своей работы («выхода»), и объектов, которые блок потребляет или
преобразует («вход»).
Методология IDEF0 может использоваться для моделирования широкого
круга автоматизированных или неавтоматизированных «систем» или
предметных областей, включая любые возможные комбинации аппаратного и
программного обеспечения, машин, процессов и людей. При создании новых
систем IDEF0 можно использовать сначала для задания требований к системе и
ее функциям, а затем для разработки собственно системы, которая
соответствует заданным требованиям и исполняет заданные функции. При
работе с существующими системами с помощью IDEF0 можно анализировать
выполняемые системой функции и документировать механизмы (средства),
которыми это достигается.
Результатом применения IDEF0 является модель. Модель состоит из
диаграмм, текста и словаря терминов, имеющих перекрестные ссылки друг на
друга. Диаграммы – основной компонент модели. Все функции и
взаимодействия отображаются на диаграммах в виде прямоугольников
(функции) и стрелок (взаимодействия).
16
Положение стрелки по отношению к прямоугольнику показывает
конкретную роль взаимодействия. Управляющее воздействие входит в
прямоугольник сверху. Ресурсы (данные или предметы, над которыми
производится действие в ходе операции) входят в прямоугольник слева.
Продукты операции исходят из правой стороны прямоугольника. Механизмы
(средства исполнения функции) входят в прямоугольник снизу. Вызовы
(разновидность механизма, которая позволяет использовать одну и ту же часть
диаграммы в нескольких моделях или в нескольких частях одной модели)
исходят из нижней части прямоугольника. Положения стрелок показаны на
рисунке 1.4.

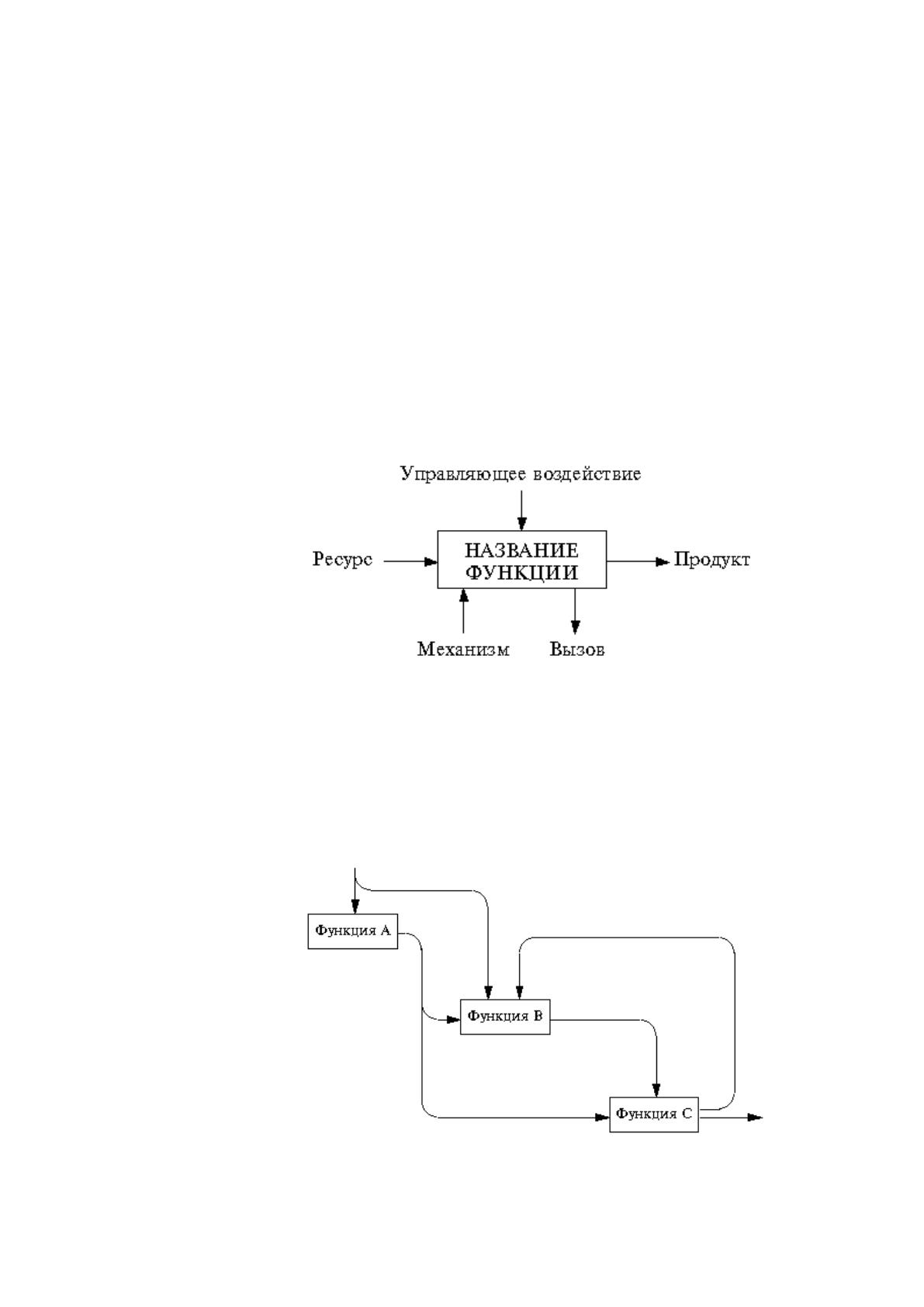

Рисунок 1.4 – Прямоугольник (функция) и стрелки
(данные/предметы)
Стрелки показывают отношения между несколькими подфункциями,
образующими более общую функцию. Такая диаграмма – это «диаграмма
связей», показывающая конкретное взаимодействие между подфункциями
(рисунок 1.5).
Рисунок 1.5– Диаграмма связей
17
На рисунке 1.5 функция B, на которую наложена одна связь–ресурс и две
управляющие связи, производит один продукт, который связывает функцию C .
Термин «связь» означает, что функция использует входящие данные или
предметы и, таким образом, оказывается «связанной» взаимодействием. Способ
действия функции зависит от конкретных параметров (значение, количество и
т.п.) стрелки–взаимодействия.
Прямоугольник, обозначающий систему как единое целое, затем
подвергается детализации на другой диаграмме; получившиеся
прямоугольники соединяются стрелками–взаимодействиями. Эти
прямоугольники обозначают главные подфункции одной функции–предка.
Такое разложение описывает полный набор подфункций, каждая из которых
обозначена прямоугольником, границы которого, определены стрелками–
взаимодействиями. Каждая из этих подфункций может быть разложена
аналогичным образом, после чего становится видимым очередной уровень
детализации. В IDEF0 принята следующая терминология: функции
«раскладываются» (подвергаются декомпозиции), а прямоугольники,
обозначающие функции, «детализуются» [8].
Детализация прямоугольника производится путем построения
диаграммы–потомка, состоящей не менее чем из трех, но не более чем из шести
прямоугольников. Верхний предел (шесть) заставляет использовать иерархии
при описании сложных предметов. Нижний предел (три) гарантирует, что на
диаграмме достаточно деталей, чтобы оправдать проведение декомпозиции
(детализации).
Каждая диаграмма модели показывается вместе с ее отношением к
другим диаграммам путем нанесения связывающих их стрелок. При
разложении функции на подфункции взаимодействия между подфункциями
показываются связывающими их стрелками. Название каждой подфункции и ее
поименованные взаимодействия составляют ограниченный контекст этой
подфункции [11].
18

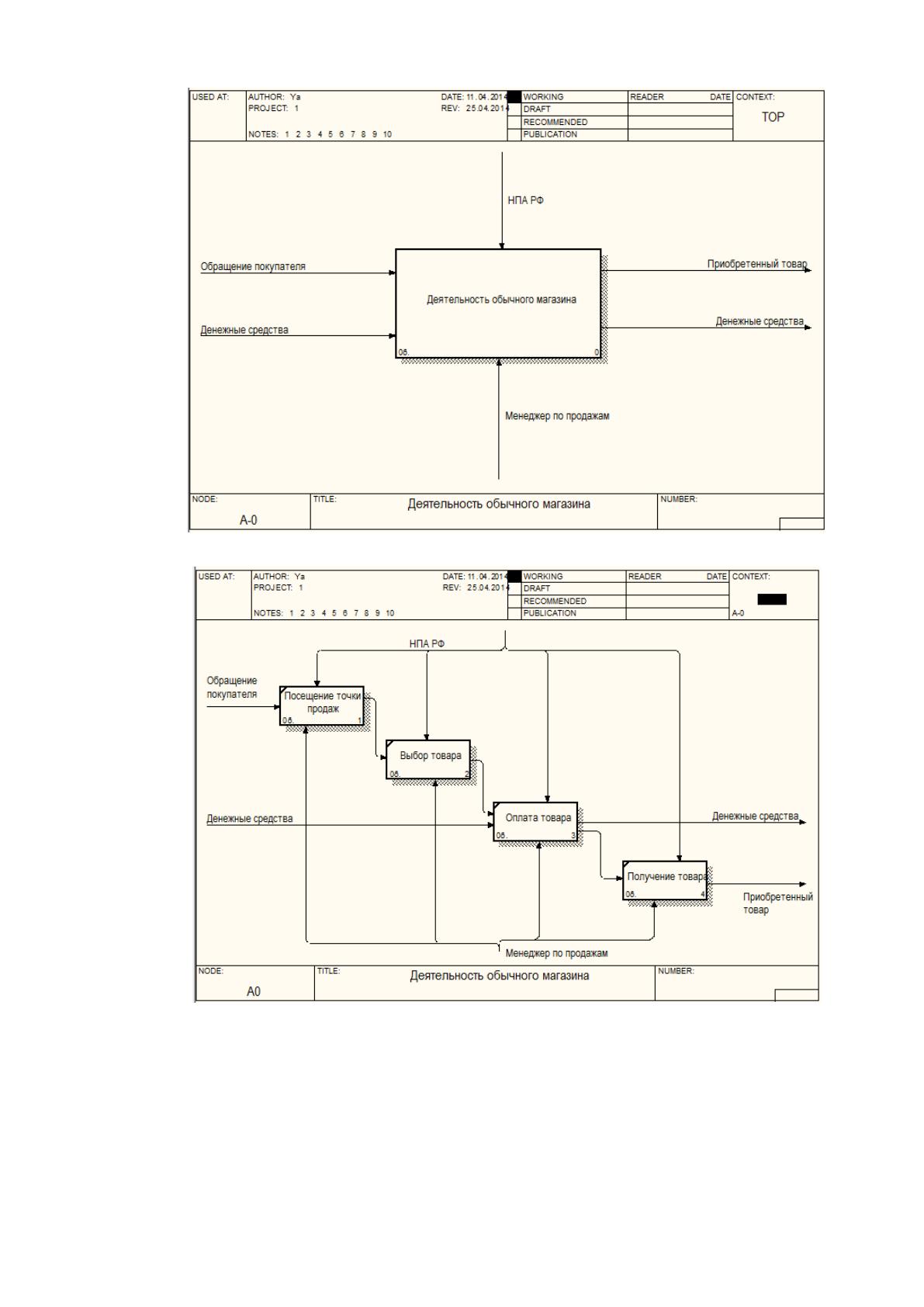

Рисунок 1.6 - IDEF0 модель деятельности обычного магазина
Рисунок 1.7 - Декомпозиция IDEF0 модели деятельности
обычного магазина
19
1.2.2 Определение места проектируемой задачи в комплексе задач и
ее описание
Создание сайта – это один из распространенных, недорогих и
эффективных способов рассказать о своей компании, привлечь новых клиентов,
инвесторов, компаньонов, либо при необходимости осуществить подбор
персонала. В данной работе преследуются следующие цели создания сайта:
1. Реклама услуг компании в сети интернет;
2. Привлечение новых клиентов;
3. Размещение информации о компании в сети интернет с целью более
оперативного доступа к ней потенциальным клиентам компании.
Современные средства WEB-дизайна, возможности HTML, графики,
flash, Java и т. д. являются практически неограниченными для создания любых
рекламных материалов, которые могут быть представлены на Вашем
корпоративном сайте. Не стоит отстаивать точку зрения о "легкости и
ненавязчивости" рекламы, приводить некие личные наблюдения и выдержки из
пособий.
Исходя из поставленной задачи разработки веб-сайта для реализации
товаров и услуг посредством сети Интернет необходимо перечислить основные
цели создания сайта и требования к сайту:
1. Назначение Сайта:
Ознакомление потенциальных клиентов c ассортиментов товара.
Реклама компании.
2. Основные задачи сайта:
Сайт должен предоставлять пользователям доступ к информации:
о компании;
об услугах, предоставляемых компанией;
о товарах, реализуемых компанией.
3. Аудитория сайта:
физические лица;
20
юридические лица.
4. Требования к стилистическому оформлению и дизайну Сайта:
Дизайн сайта должен быть в меру строгий, но без занудства,
светлый, функциональный, без лишних дизайнерских элементов.
Основная цветовая гамма – бело-красная.
Без использования flash, музыки и т.д.
5. Требования к шрифтовому оформлению Сайта:
Использование шрифтов «без засечек» (Arial, Calibri, Tahoma,
Verdana и т.д.), шрифты с «засечками» (Georgia, Times New Roman, Trebuchet и
т.д.) только в разделе портфолио при необходимости стилизации под
выполненную работу.
Размер (кегль) шрифтов должен обеспечивать удобство восприятия
текста 10-16 пт.
6. Требования к средствам просмотра Сайта. Необходимо обеспечить
корректное отображение сайта в следующих браузерах:
Internet Explorer (версия 7.0 и выше);
Opera (последних версий);
Firefox (последних версий);
Chrome (последних версий);
Safari (последних версий).
7. Требования к системе управления контентом Сайта: Система
управления контентом Сайта должна обеспечить администратору сайта
возможность выполнения следующих действий:
Возможности редактирования структуры сайта и разделов сайта
Возможности создания и редактирования иерархического меню,
копирующего структуру сайта
Возможности автоматических функций обработки изображений
(создание привью, масштабирование).
21
Возможность создавать и изменять формы отправки сообщений с
сайта с уведомлением по электронной почте с возможностью их изменений.
Возможность редактирования дизайна сайта (HTML-шаблонов)
типовых страниц.
Возможность резервного копирования и восстановления данных, по
частям или полностью.
Возможность автоматической и полуавтоматической генерации
путей для страниц сайта.
Возможность авторизации и разграничения прав для
неограниченного количества операторов и администраторов сайта.
8. Требования к компоновке страниц Сайта: Компоновка страниц Сайта
должна обеспечивать автоматическое масштабирование страниц в зависимости
от ширины рабочего поля браузера пользователя.
В структуре мероприятий по подготовке к внедрению веб-сайта
необходимо отнести:
подготовка аппаратной платформы;
подготовка программной платформы:
предоставление выделенной линии связи доступа к сети интернет;
приобретение доменного имени.
Основными требованиями, предъявляемыми к процессам организации
сбора, передачи, контроля и корректировки информации являются обеспечение
достоверности, верифицируемости, конфиденциальности, доступности,
оперативности собираемых и передаваемых данных.
Требование достоверности подразумевает организацию процесса сбора и
передачи информации, в рамках которого передаваемая и собираемая
информация не будет подлежать искажению.
Требование верифицируемости подразумевает организацию процесса
сбора и передачи информации, в рамках которого обеспечивается возможность
контроля достоверности передаваемой информации.
22
Требование конфиденциальности означает предоставление доступа к
информации в строгом соответствии с установленными приоритетами и
правилами разграничения доступа.
Требование доступности означает принципиальную возможность
получения собираемой информации и ее передачу.
Требование оперативности подразумевает такую организацию процесса
сбора и передачи информации, в процессе которого доступная информация
будет передана в приемлемые для ее анализа сроки.
Передача данных в систему осуществляется путем поступления
метаданных о персональных данных с помощью шаблонов xml-файлов.
Поступление метаданных реализуются с помощью программного обеспечения
системы за счет использования веб-сервисов.
Верификация данных осуществляется с помощью программного
обеспечения системы.
1.2.3 Обоснование необходимости использования вычислительной
техники для решения задачи
Веб-сайт — это совокупность программных, информационных, а также
медийных средств, логически связанных между собой. По сути же веб-сайт —
это отражение успешности фирмы, ее лицо.
Веб-сайт выполняет следующие основные задачи:
реклама продукции, услуг, идей. Правильно сделанный веб-сайт с
легкостью приведет клиента к заключению о необходимости покупки товара,
или услуг, или идей, пропагандируемых на нем;
продажа товаров, услуг, информации, идей. У современного
человека нет много времени для ходьбы по магазинам. Поэтому возможность
заказа товаров и услуг, не отходя от компьютера, значительно расширяет
возможности и клиента, и продавца;
23
бесплатное предоставление информации или услуг. На самом деле
предоставление информации или услуг — это средство привлечения
посетителей к данному ресурсу для получения, к примеру, статистической
информации либо для показа рекламы, если это рекламная площадка;
поддержка клиентов.
Вот уже несколько лет в России успешно развивается электронная
коммерция. Как и в обычной коммерции, в электронной коммерции можно
выделить два направления: межфирменное деловое партнерство и розничная
торговля. Первое направление развивается довольно успешно, так как многие
фирмы и компании поняли, что заключать договора и вести переговоры с
помощью технологий Интернет гораздо быстрее и дешевле, нежели обычными
способами. Что касается розничной торговли, то в России она находится на
начальном этапе развития по сравнению с аналогичным направлением в мире.
Однако уже сейчас можно сказать, что через некоторое время конкуренция в
розничной торговле через Интернет станет столь же напряженной, как и в
обычной розничной торговле.
Прежде всего, Интернет-магазин - это сайт, содержащий подробный
каталог товаров с описанием и изображением. Основное отличие от обычного
интернет-каталога состоит в том, что товары, представленные в интернет-
магазине можно не только увидеть, но и заказать, не вставая с места и не
прерывая увлекательного путешествия по просторам Интернет.
Существует несколько типов интернет-магазинов:
магазин, торгующий определенным видом товаров;
магазин, в котором торгуют товарами узконаправленной категории;
электронные супермаркеты;
торговые сети интернет-магазинов.
Для всех интернет-магазинов свойственен определенный обязательный
набор элементов, таких как:
