1. Бизнес-ангелы. Частные инвесторы, обладающие высоким уровнем
дохода, которые готовы вкладывать собственные денежные средства в
развитие компании.
2. Венчурные инвестиции. Отдельные лица или целые фонды,
направленные на вложение средств в инновационные проекты (стартапы).
Каждый способ привлечения инвестиций имеет свои достоинства.
Краудфандинг предоставляет возможность изначально изучить спрос на
продукт или услугу через интерес людей, участвующих в инвестировании
данного стартапа. Бизнес-ангелы обычно инвестируют стартапы на самой
ранней стадии развития и представляют собой хороший способ получить
быстрый доступ к капиталу. Что касается венчурных инвестиций, то они
являются наиболее популярным способом мобилизации капитала для
стартапа и оказывают стартапам поддержку в росте и развитии.
Наиболее предпочтительным вариантом из вышеперечисленных
является привлечение бизнес ангелов, поскольку, как уже было сказано, они
вкладывают денежные средства на начальном этапе стартапа, в то время как
венчурные фонды характеризуются вложением средств на этапе расширения.
Привлекать бизнес-ангелов можно как через их личные сайты, так и через
открытые ресурсы, такие как: StartUpStep, AskCap.
Более того, возможно привлечь денежные средства в виде грантов или
инвестиций следующим образом:
1.Фонд «Бортника».
2. ФРИИ.
3. Сколково.
4. ИТ-инкубаторы.
Стоит отметить, что в данном случае существует высокая вероятность
получения денежных средств без обязательного их возвращения, в то время
как получить обычный кредит в банке под только что созданный бизнес
является трудным и далеко не всегда результативным вариантом.
46
2.2. Анализ эффективности управления бизнесом на данной стадии его
развития
Мобильное приложение «Агрегатор коммерческих парковок»
предполагает предоставление пользователям информации о платных
парковочных местах в городе. Пользователь после регистрации в
приложении имеет возможность просмотреть расположение на карте
платных парковок. Далее, выбрав конкретную платную парковку, посмотреть
основную информацию о ней: режим работы, адрес, общая вместимость,
цену за час и сутки. Для того, чтобы добраться до парковки более коротким
путем, пользователь использует функцию «маршрут». В данном случае
система осуществляет поиск наиболее короткого маршрута до выбранной
парковки.
Наряду с просмотром и выбором платной парковки, пользователь
имеет возможность просмотреть отзывы о парковке, а также написать свой. В
случае возникновения неполадок или неточностей в предоставленной
информации, пользователь может написать письмо в службу поддержки.
Также, пользователь имеет возможность просматривать рекламу, которая
монетизирует приложение, и отключать её.
Функциональные требования:
1. Для доступа к карте парковок, пользователь заходит в приложение и
регистрируется или авторизуется, если осуществлял регистрацию ранее.
2. Пользователь может выбрать определенную парковку и увидеть
основную информацию о ней: режим работы, стоимость, адрес.
3. Для просмотра отзывов, пользователь нажимает переходит в
соответствующее окно через блок информации о конкретной парковке.
4. Пользователь имеет возможность оставить свой собственный отзыв.
5. Пользователь может проложить наиболее короткий путь к
выбранной парковке.
47
6. В случае возникновения технических проблем, пользователь
отправляет письмо в службу поддержки и ожидает ответ на указанный им e-
mail.
С целью визуализации структуры системы и понимания работы
программы изнутри, используются UML диаграммы, поскольку они
достаточно просты и понятны, а также позволяют охватить множество
различных аспектов поведения системы.
Диаграмма вариантов использования отражает отношение между
актерами, ролями, а также прецедентами, последовательностью действий, что
позволяет описать систему на концептуальном уровне. Диаграмма вариантов
использования представлена на рисунке 10.

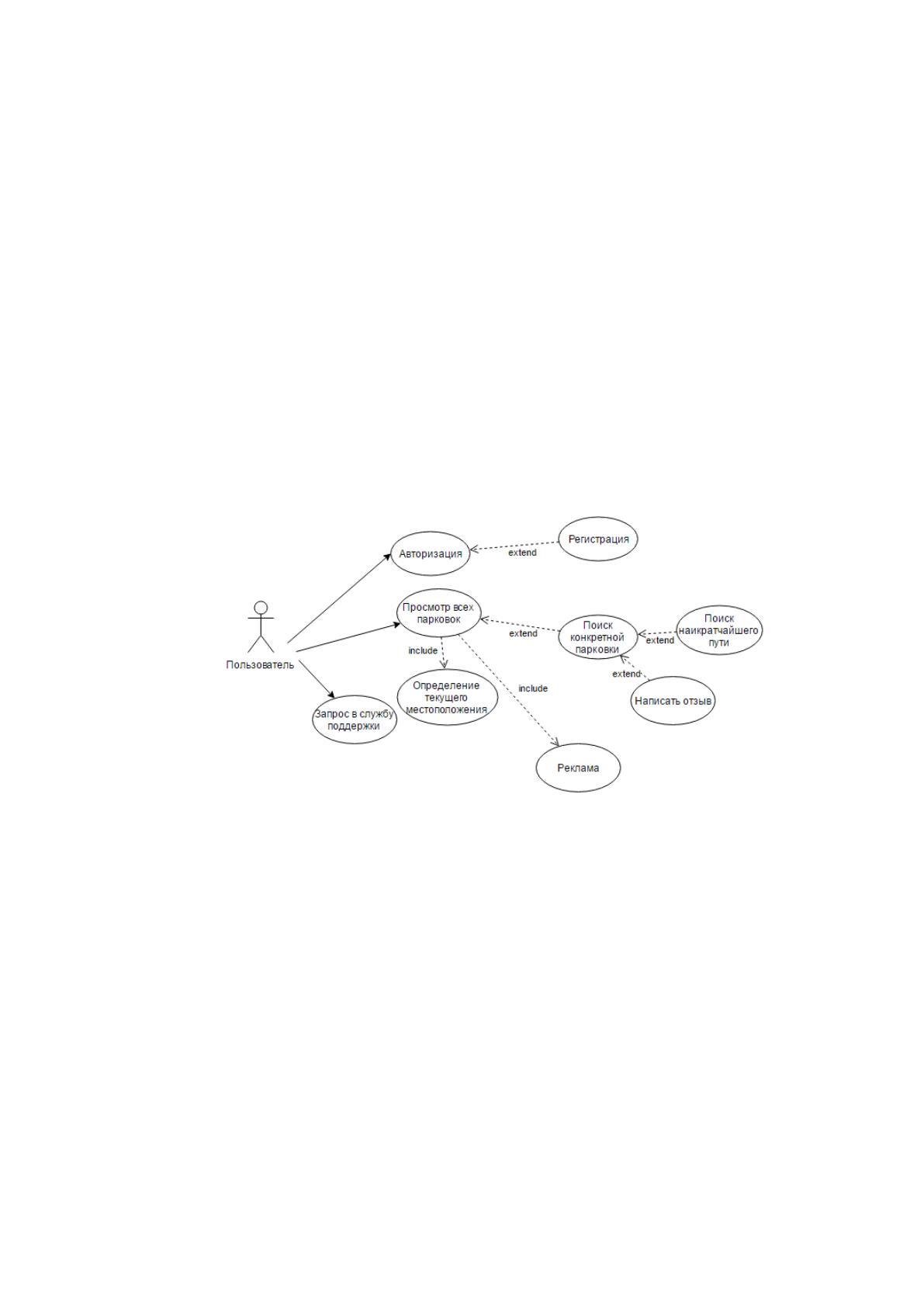

Рисунок 10. Диаграмма вариантов использования
Каждый прецедент описан с помощью документально
зафиксированного потока событий. Данное документирование представлено
далее в приложении 1.
Для того, чтобы отразить разложение деятельности на составные части,
осуществлено построение диаграмм деятельности. Таким образом,
регистрация пользователя осуществляется только в том случае, если он
первый раз использует устройство для входа в данное приложение.
Регистрация осуществляет посредством выбора страны и ввода номера
телефона. Более того, если данный номер уже был зарегистрирован в
48
системе, то возможно восстановить данные, имя пользователя. Данная
диаграмма для регистрации пользователя представлена на рисунке 11.

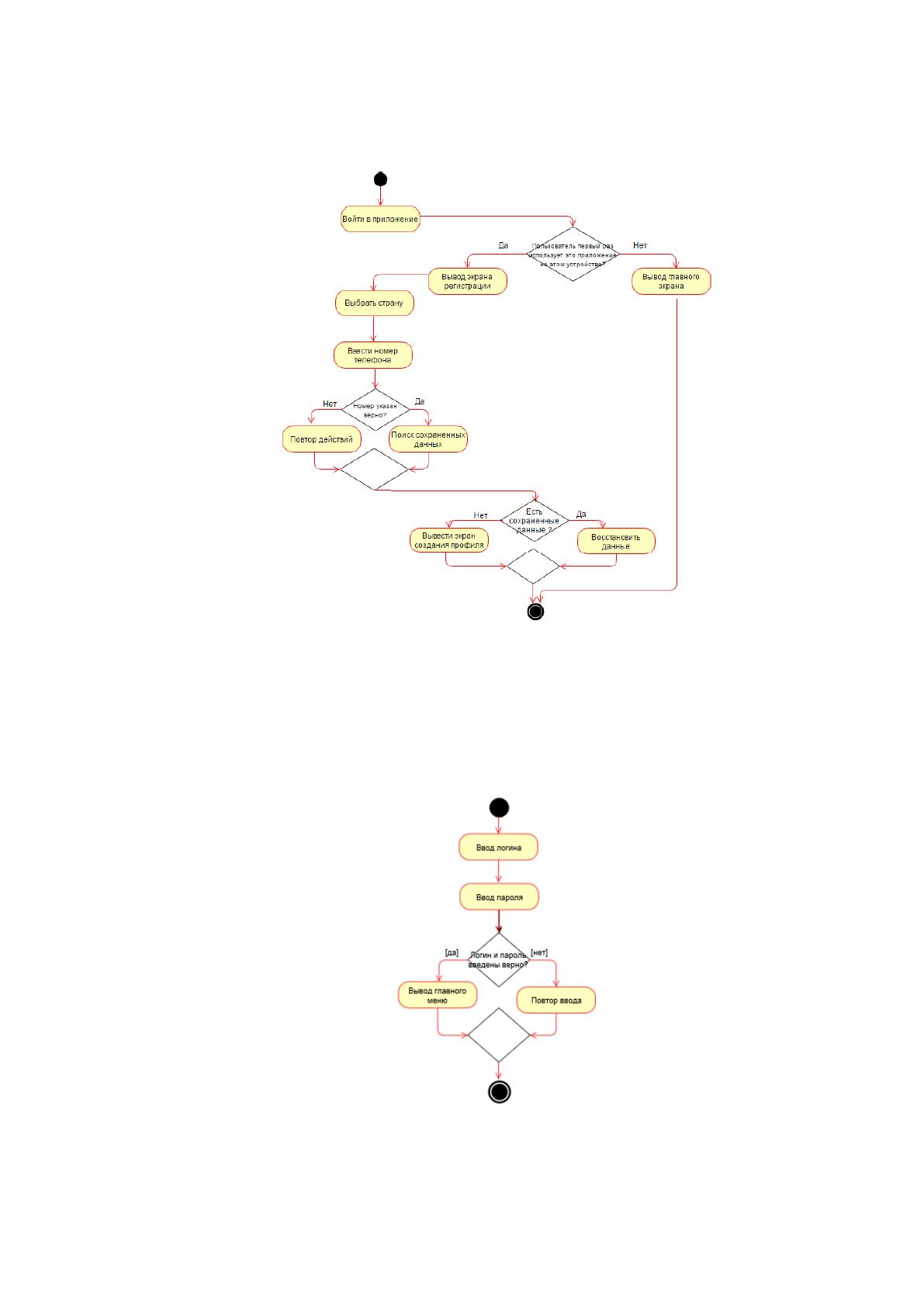

Рисунок 11. Диаграмма активности «Регистрация пользователя»
Для того чтобы авторизоваться, зарегистрированному пользователю
необходимо ввести логин и пароль, если они не верны, то повторить свои
действия. Данная диаграмма активности представлена на рисунке 12.
Рисунок 12. Диаграмма активности «Авторизация пользователя»
49
Зарегистрированный пользователь имеет возможность просмотреть
расположение всех платных парковок на карте города (рис.13).

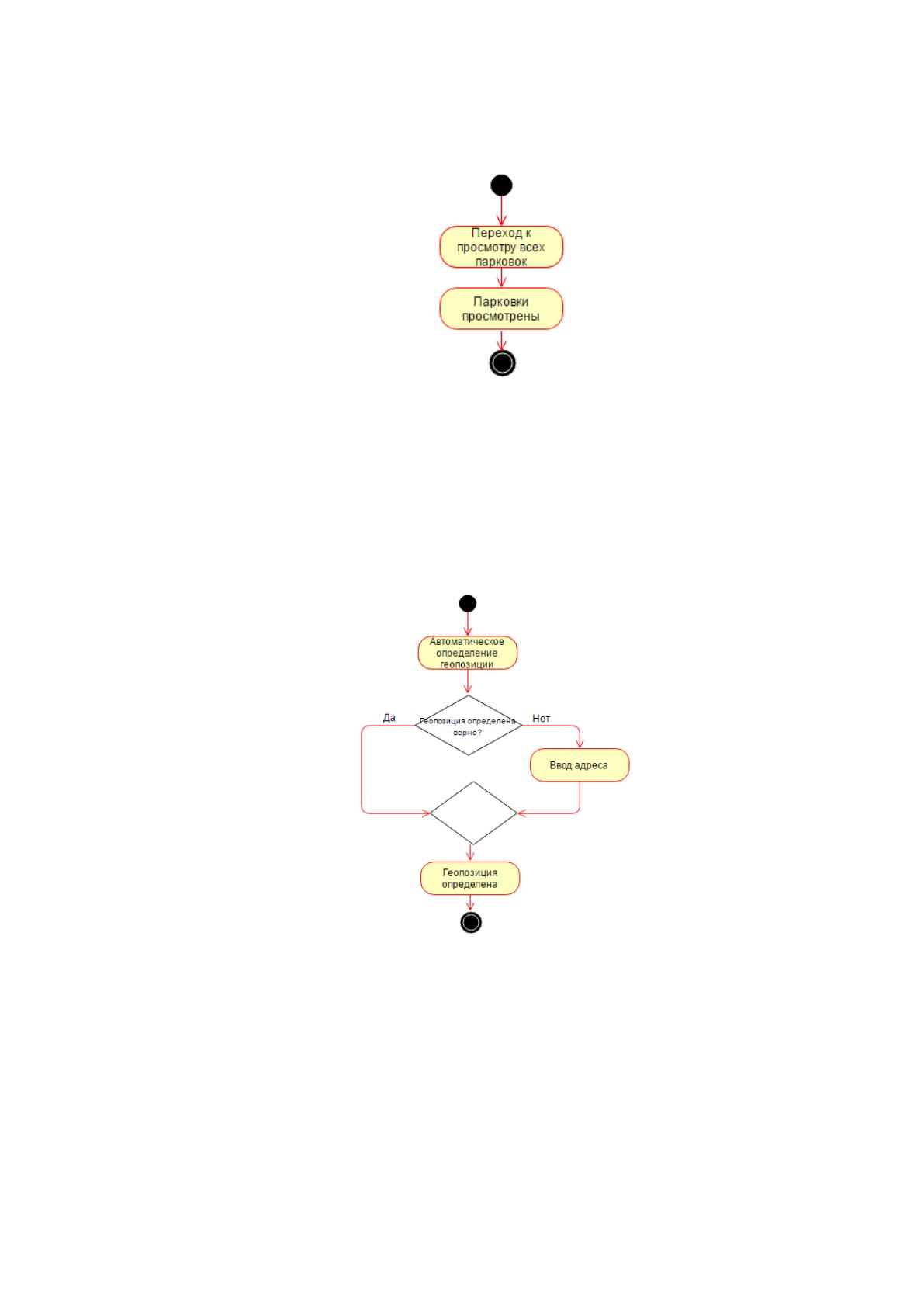

Рисунок 13. Диаграмма активности «Просмотр всех парковок»
Пользователь имеет возможность определить свою геопозицию, чтобы
найти расположение ближайших парковок. Если геопозиция не определяется
автоматически, то пользователь вводит ближайший адрес, что представлено
на рисунке 14.
Рисунок 14. Диаграмма активности «Определение текущего
местоположения»
Пользователь имеет возможность искать определенную парковку.
Вводит название парковки (адрес), если информация введена верно, то
выводится основная информация, при неправильном вводе – пользователь
повторяет попытку. Данная диаграмма представлена на рисунке 15.
50

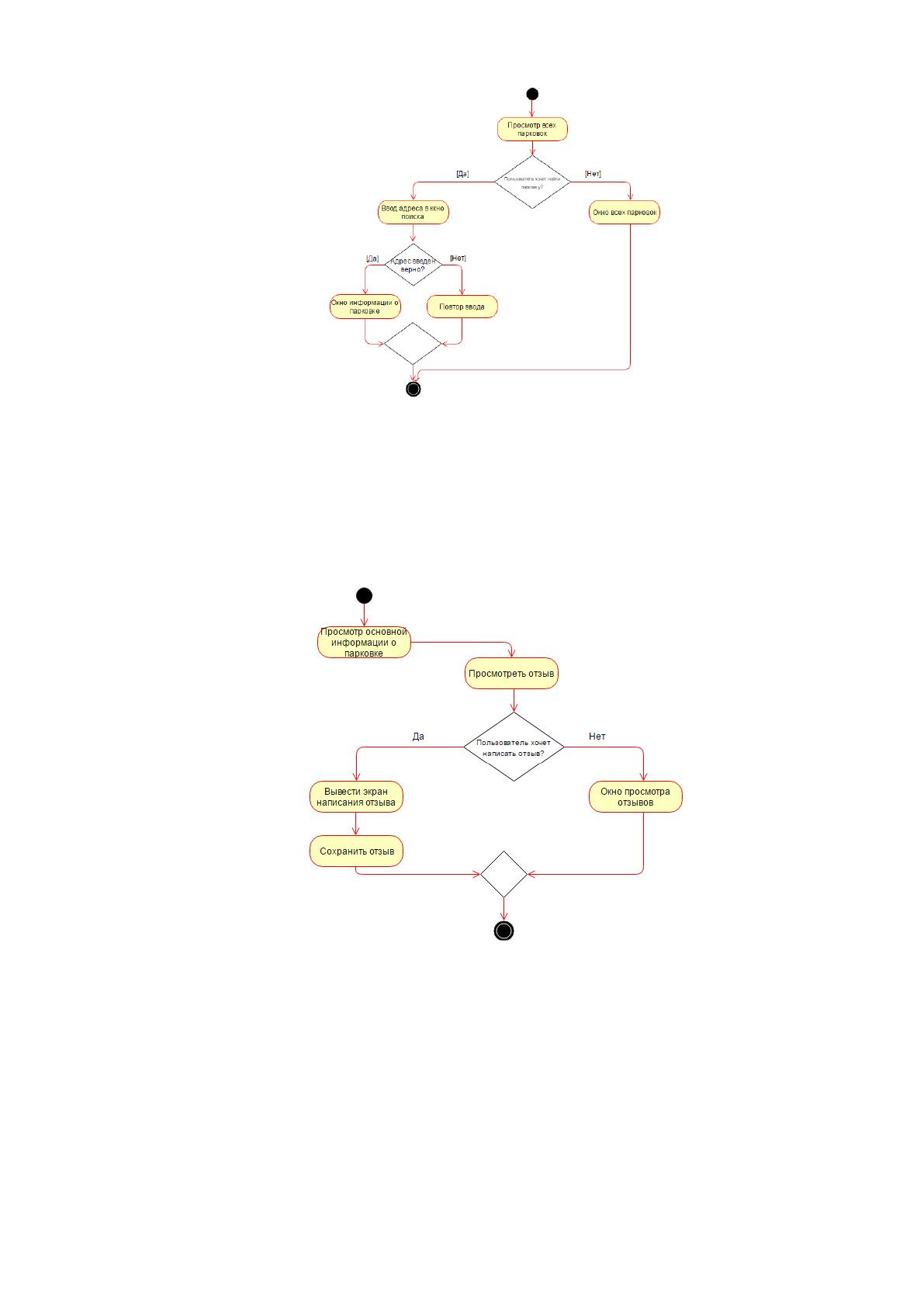

Рисунок 15. Диаграмма активности «Поиск конкретной
парковки»
После просмотра основной информации о конкретной парковке,
пользователь имеет возможность просмотреть отзывы о ней, а затем написать
свой. Данная диаграмма активности отображена на рисунке 16.
Рисунок 16. Диаграмма активности «Оставить отзыв»
Также, при просмотре основной информации о конкретной парковке,
пользователь может проложить до нее короткий путь. Если геопозиция
автомобилиста определена верно, то он запускает функцию определения
короткого маршрута, в противном случае, автомобилист вводит адрес своего
местонахождения. Данная диаграмма отображена на рисунке 17.
51

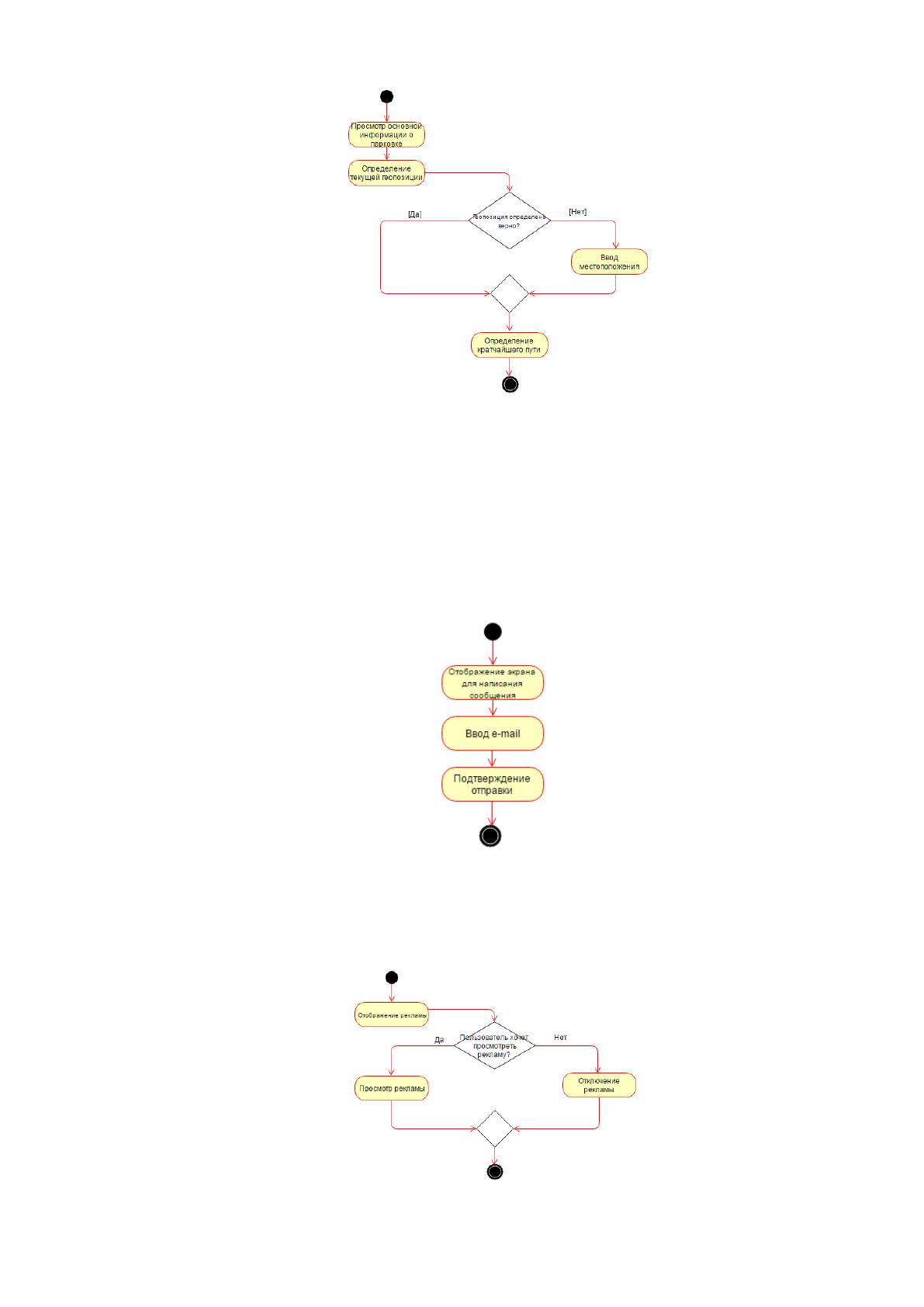

Рисунок 17. Диаграмма активности «Поиск наикратчайшего
пути»
Автомобилист, в случае возникновения технических неисправностей в
мобильном приложении или в случае обнаруженных ошибок, имеет
возможность написать в службу поддержки при этом указав свой e-mail для
получения ответа. Диаграмма активности представлена на рисунке 18.
Рисунок 18. Запрос в службу поддержки
Пользователь в любое время может просмотреть рекламу либо
отказаться от её просмотра. Данная диаграмма представлена на рисунке 19.
52
Рисунок 19. Диаграмма активности «Просмотр рекламы»
Далее, созданные диаграммы последовательностей отражают
временную последовательность действий и представлены ниже. В диаграмме
последовательности для функции «регистрация пользователя» внешний
субъект – пользователь принимает решение о регистрации в мобильном
приложении. Сообщение с вводом номера отправляется в сервер
приложения. Номер сохраняется в БД (база данных) приложения.
Пользователь получает код регистрации, вводит его, а БД проверяет
правильность введения кода. Затем пользователь вводит логин и пароль в
сервер приложения и результат сохраняется в БД, что отображено ниже
(рис.20.).

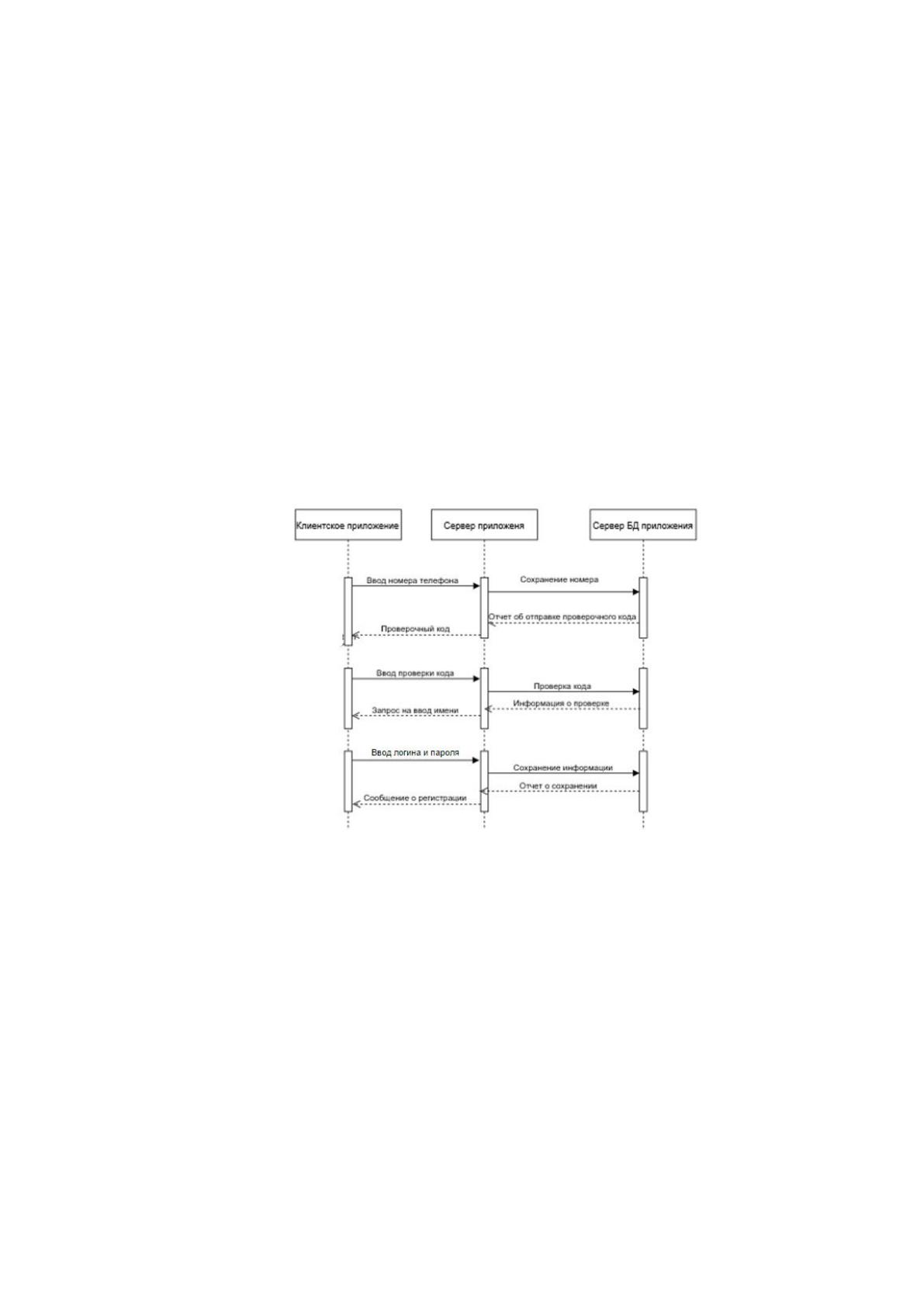

Рисунок 20. Диаграмма последовательности функции
«Регистрация пользователя»
Диаграмма последовательности для функции «Авторизация
пользователя» представлена на рисунке 21. Пользователь ввод логин и
пароль, которые проверяются в сервере БД приложения. Результат проверки
отправляется в сервер, откуда результат авторизации отправляется к
пользователю.
53

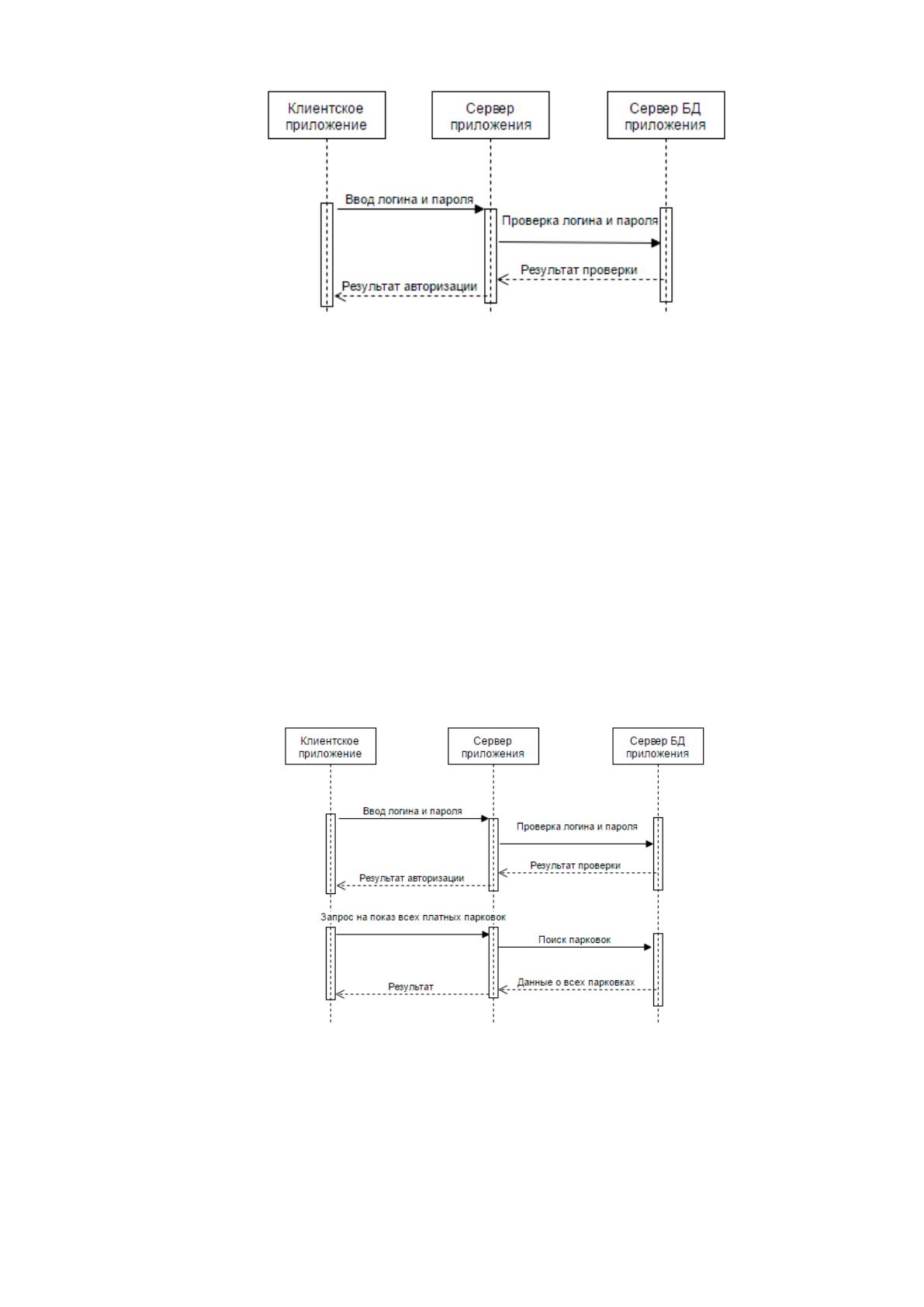

Рисунок 21. Диаграмма последовательности для функции
«Авторизация пользователя»
Диаграмма последовательности для функции «Просмотр всех
парковок» представлена на рисунке 21. Внешний субъект – пользователь
принимает решение о просмотре всех платных парковок. Сообщение
«Авторизация» отправляется в сервер приложения. Проверка логина и
результат проверки осуществляется в сервере БД приложения. Также
пользователь делает запрос на показ всех платных парковок в сервер
приложения, а в сервере БД приложения осуществляется обработка запроса и
выводится результат запроса в сервер. Затем результат отправляется
пользователю.
Рисунок 21. Диаграмма последовательности функции «Просмотр
всех парковок»
Диаграмма последовательности для функции «Поиск конкретной
парковки» представлена на рисунке 22. Пользователь производит
авторизацию и отправляет запрос с адресом парковки в сервер приложения,
54
откуда запрос отправляется в БД. Если парковка с таким адресом существует,
то в сервер выводится сообщение с данными о парковке, в противном случае,
сообщение об отсутствии парковки с указанными координатами. Затем и
сервера, сообщение отправляется пользователю.

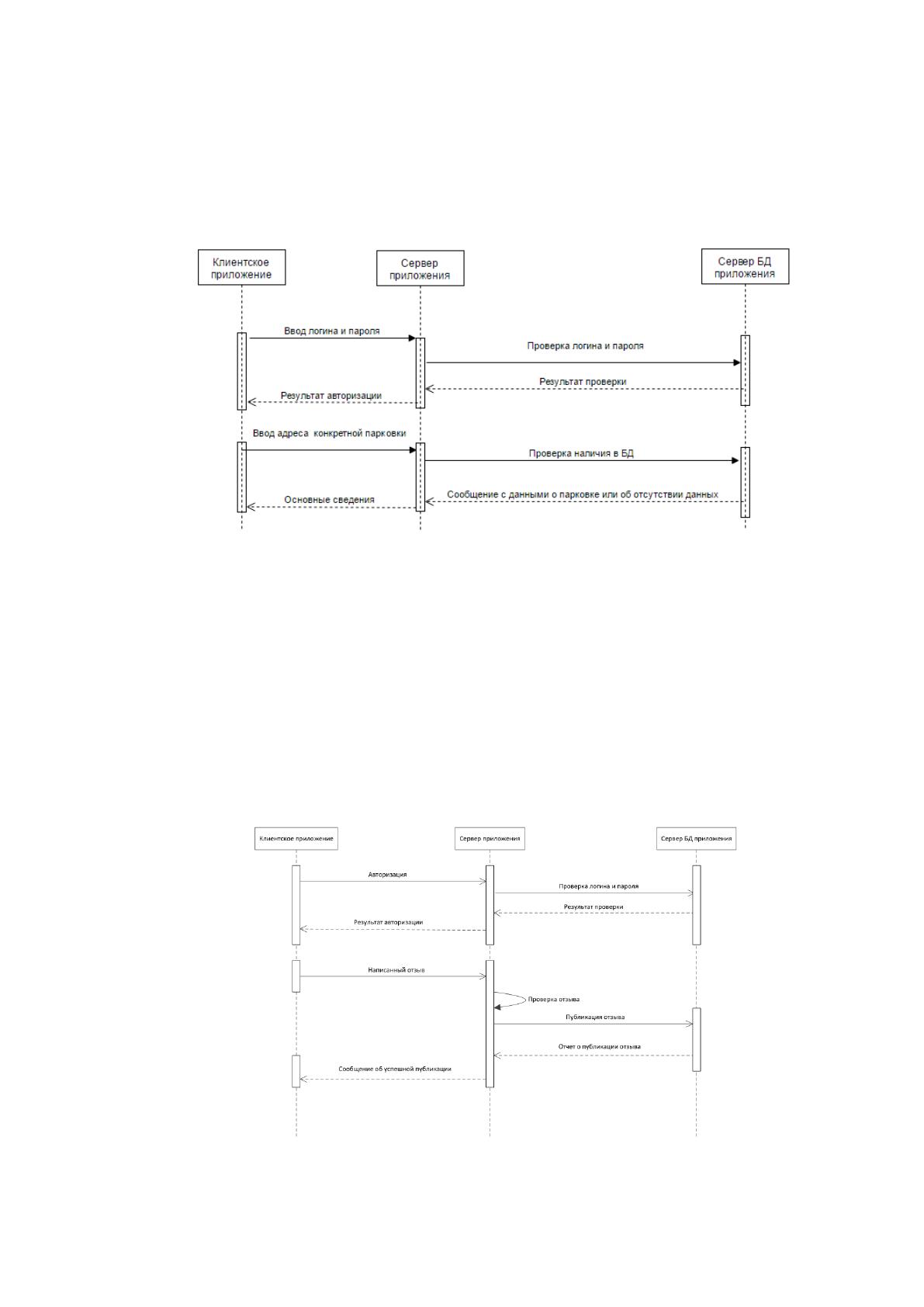

Рисунок 22. Диаграмма последовательности функции «Поиск
конкретной парковки»
Диаграмма последовательности для функции «Оставить отзыв»
представлена на рисунке 23. После авторизации пользователь пишет отзыв,
который отправляется в сервер приложения, проверяется, и публикуется
через сервер БД приложения. Затем из сервера БД приложения поступает
информация о публикации отчета в сервер приложения. Так, пользователь
получает сообщение об успешной публикации отзыва.
Рисунок 23. Диаграмма последовательности функции «Оставить
отзыв»
