Критические данные находятся во внутреннем облаке, а остальные
- во внешнем облаке.
Достоинства гибридных «облаков».
Организация может легко расширить ресурсы в любое время,
используя дополнительные облачные сервисы.
Безопасность данных
Сокращение затрат за счет передачи части ресурсов поставщикам
«облачных» структур.
Уровень производительности улучшается благодаря способности
переносить нагрузку от частного «облака» в общедоступное облако.
Для развертывания гибридного «облака» можно использовать одно из
готовых решений, представленных в таблице 3.
Таблица 3 – Готовые решения для развертывания «гибридного облака».
Название
Описание
Windows Azure
Есть возможность переносить частные и публичные
«облака» в систему Azure для создания гибридных
«облаков», позволяет объединять собственную
корпоративную инфраструктуру с инфраструктурой
провайдера
VMware
Позволяет переносить данных и приложения между
«облаками» без потери самих данных и функционала,
создать единую сеть, организовать единое облачное
пространство, а также поддерживать единый каталог
файлов.
КРОК
Возможность осуществления настройки внутренней
адресации, настройки маршрутизации, объединение
частного и публичного «облаков» в единое пространство,
настройка VPN туннелей между «облаками», организация
портала самообслуживания публичного «облака».
28
4. Community cloud - общественное облако [31]
Общественное «облако» (Рисунок 11) позволяет удаленно хранить
файлы, а также получать к ним доступ на различных компьютерах.
«Общественное облако» может быть организовано в кооперативной
собственности или у провайдера «облачных» технологий.
Рисунок 11- Community cloud - общественное облако
Достоинства общественных «облаков»:
Доступность данных из любой точки мира.
Низкая стоимость использования ресурсов.
Для общественного «облака» используют одно из готовых решений
«общественных» облаков.
DropBox.
Google Диск.
Яндекс Диск.
Недостатки общественных «облаков»:
Высокая стоимость развертывания и организации «облака».
Низкая пропускная способность.
29
Низкий уровень защиты данных.
Ограниченный объем данных.
Каждая модель развертывания облаков имеет своего потребителя. Для
личных целей хорошо подходят общественные облака. Для небольших
компаний хорошим решением служат гибридные облака. Для крупных
организаций дорожащих своими данными идеальным вариантам служат
частные облака.
Выводы по главе 1
1. Рассмотрены базовые вопросы облачных вычислений, а именно:
основные понятия, история перехода на облачную парадигму, необходимые
инфраструктурные решения на предприятии для перехода на облачные
вычисления.
2. Проведен анализ основных моделей развёртывания облаков: частное
облако, публичное облако, гибридное облако, общественное облако, указать
их особенности построения, достоинства и недостатки.
30
2. ПЛАНИРОВАНИЕ ИНФРАСТРУКТУРЫ
ОРГАНИЗАЦИИ В MICROSOFT AZURE
2.1. Виртуализация. Преимущества и недостатки виртуализации
Интерес к виртуализации объясняется довольно просто - сдвиг
парадигмы, один сервер не означает теперь «одно приложение». Вместо
установленной концепции возникла идея нескольких приложений на одном
запущенном физическом сервере в режиме виртуализации (симметричная
многопроцессорность). Во многом это стало возможным благодаря
увеличению вычислительной мощности машины. [1, с.89]
Виртуализация (Рисунок 12) предполагает, что вычислительные ресурсы
организованы в пулы. Ресурсы можно почти бесконечно добавлять в пул. Как
правило, виртуализация понимается как аппаратное преобразование в
программное обеспечение, т.е. несколько виртуальных машин имеют общие
аппаратные ресурсы. Общий подход к виртуализации заключается в том,
чтобы установить программное обеспечение в операционную систему или
компьютерное оборудование. Программное обеспечение установленного
уровня используется для создания виртуальных машин, распределения
ресурсов оборудования и т.д.

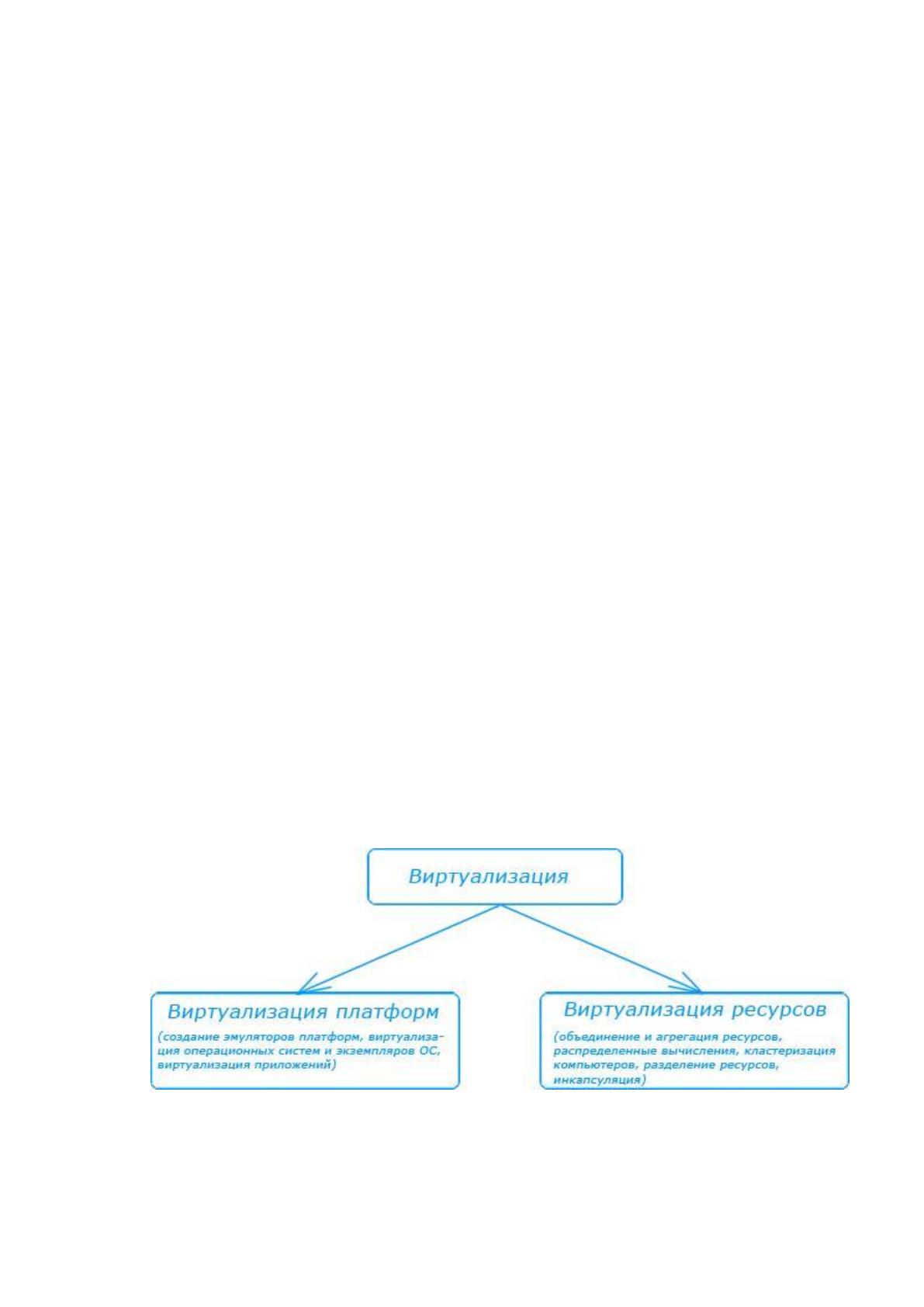

Рисунок 12– Основные типы виртуализации
31
В свою очередь, виртуальная машина является частью более крупного
решения - виртуальной инфраструктуры, которая является динамическим
распределением физических ресурсов в зависимости от потребностей
пользователей. Виртуальная машина использует ресурсы конкретного
компьютера, на котором функционирует виртуальная инфраструктура,
используя физические ресурсы всей ИТ-среды. [21]
Рассмотрим основные преимущества виртуализации, т.е. ее
эффективность и целесообразность использования определенной
функциональности перед другими методами решения той же проблемы
(Рисунок 13):
Виртуальная машина работает в гостевых операционных системах
и содержит все стандартные компьютерные компоненты, виртуальная машина
полностью совместима со стандартными операционными системами,
программным обеспечением и т. д.;
на виртуальной машине можно работать с устаревшим
программным обеспечением и операционными системами;
возможность создания безопасной среды для пользователя сети
(например, вирус будет находиться на виртуальной машине и не повлияет на
работу основной машины) [6, с.89]
Несколько виртуальных машин, развернутых на одном
физическом компьютере, - ресурсы изолированы друг от друга, так что отказ
одной из виртуальных машин не влияет на работу и доступность сервисов и
других приложений;
Поскольку каждая виртуальная машина представляет собой
контейнер с программным обеспечением, его можно передавать или
копировать, как и любой другой файл;
Виртуальные машины не зависят от оборудования, на котором они
работают, например, от памяти, процессора и т. д., И вы можете указать типы
значений, которые отличаются от фактической конфигурации;
32

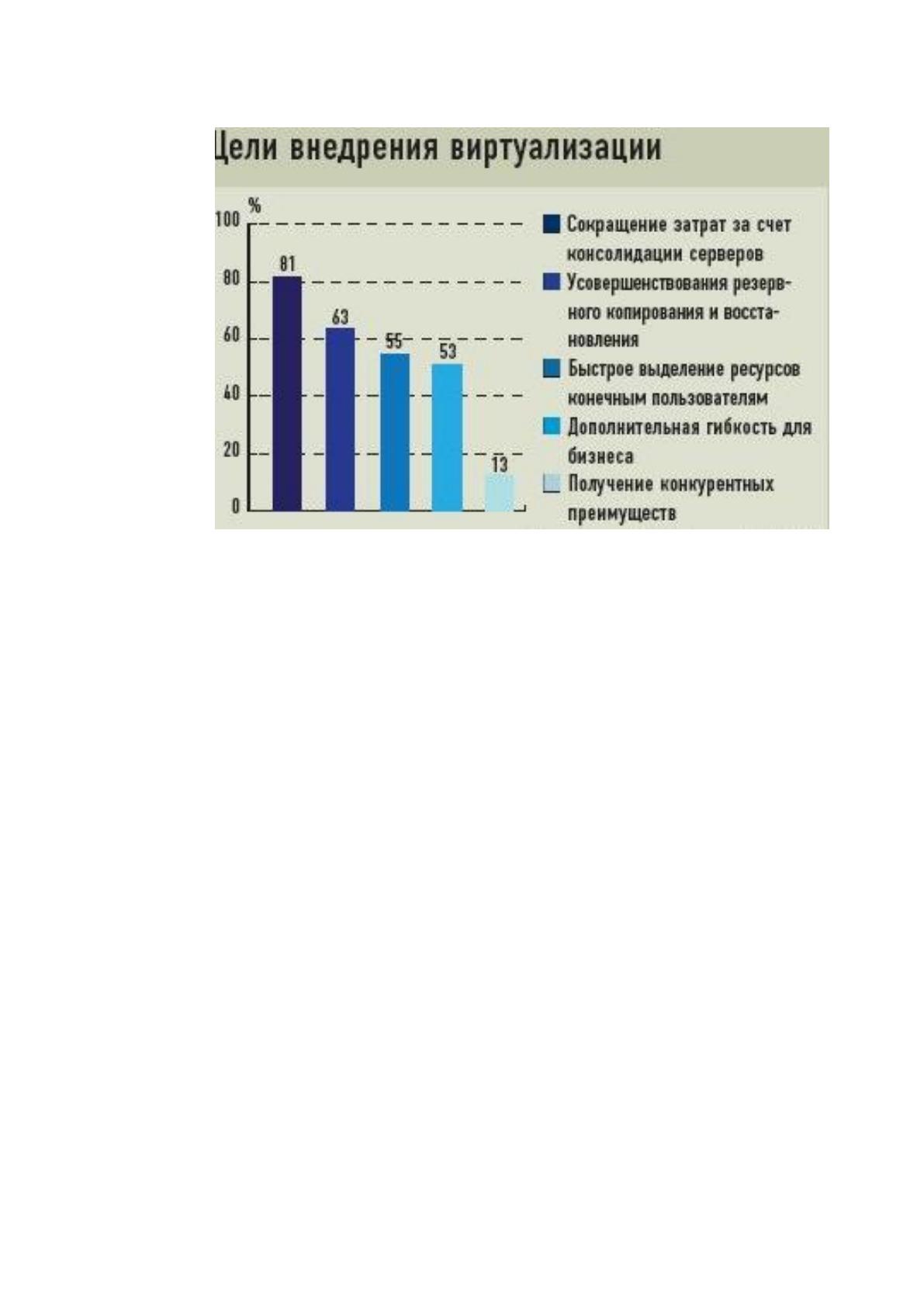

Рисунок 13– Преимущества виртуализации
Виртуальные машины идеально подходят для обучения и
переподготовки, поскольку они позволяют развертывать необходимую
платформу, независимо от параметров и программного обеспечения хоста
(физического компьютера, на котором работает виртуальная машина);
Возможность сохранять состояние виртуальной машины в
состоянии вернуться к точке до изменения системы [32];
гостевая операционная система может быть развернута на
несколько виртуальных сетей и взаимодействовать друг с другом;
Виртуальные машины могут создавать эмуляции устройств,
которые еще физически не существуют.
Недостатки использования виртуальных машин:
Требуется достаточное количество текущего оборудования;
В зависимости от решения, машина виртуальной операционной
системы может работать медленнее, чем реальное оборудование;
33
Различные платформы виртуализации не поддерживают
виртуализацию всего оборудования и интерфейсов.
Различают следующие типы виртуализации [33]:
1. Виртуализация операционных систем (Рисунок 14).
Наиболее распространенная форма виртуализации. Виртуальная
операционная система (виртуальная машина), комбинация нескольких
операционных систем, работающих на одной и той же аппаратной базе.
[16,с.89]

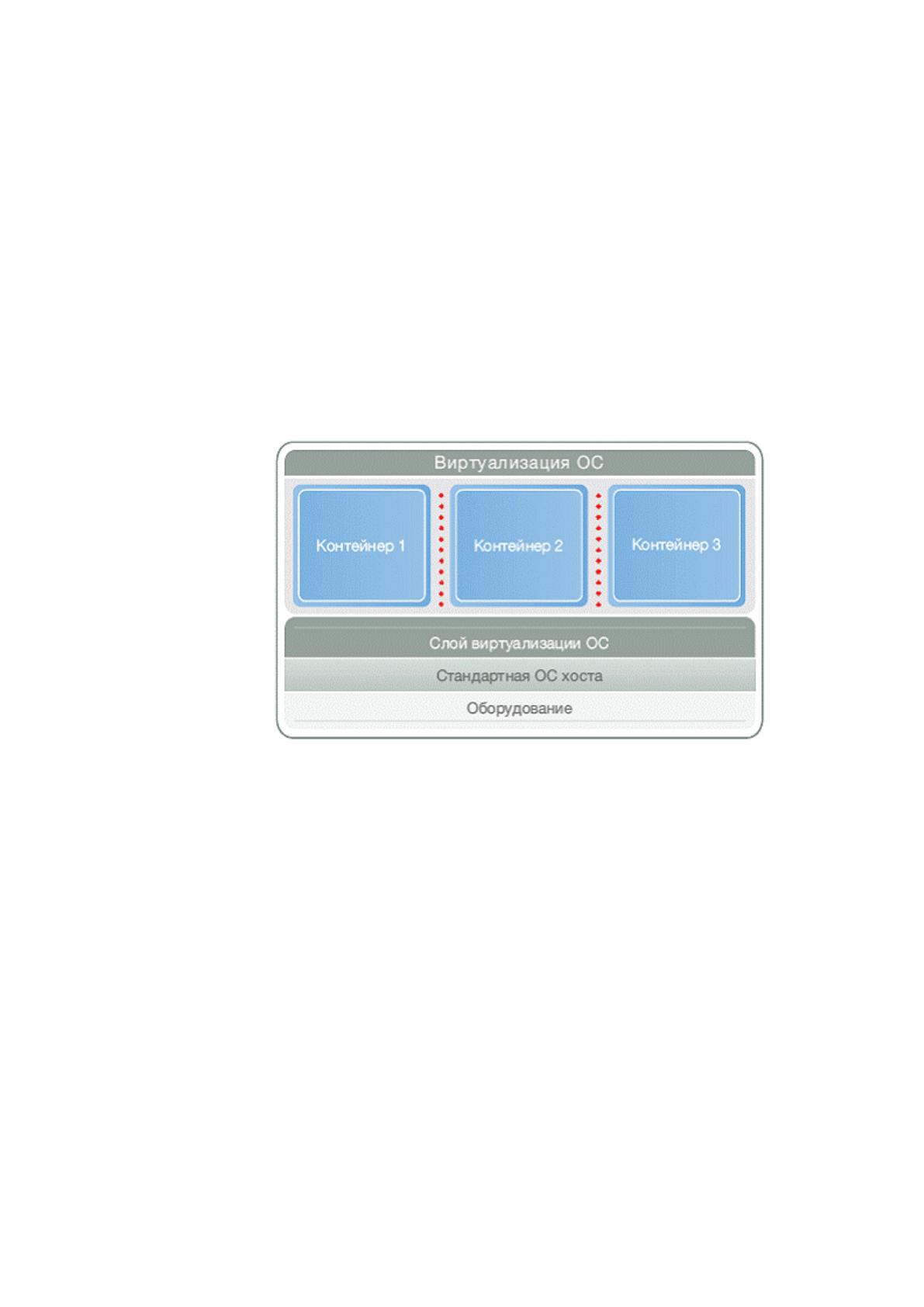

Рисунок 14– Виртуализация операционных систем
Каждая виртуальная машина управляется отдельно с помощью VMM
(Virtual Machine Manager). Лидеры в области создания поставок для
виртуализации информационных систем Microsoft, AMD, Intel и VMware.
2. Виртуализация серверов приложений[19].
В рамках этого процесса понимается процесс балансировки
интеллектуальной нагрузки. Балансировка нагрузки контролируется
несколькими веб-приложениями и серверами, пользователь «видит» только
один сервер, который, по сути, предлагает функциональность нескольких
серверов (Рисунок 15).
34

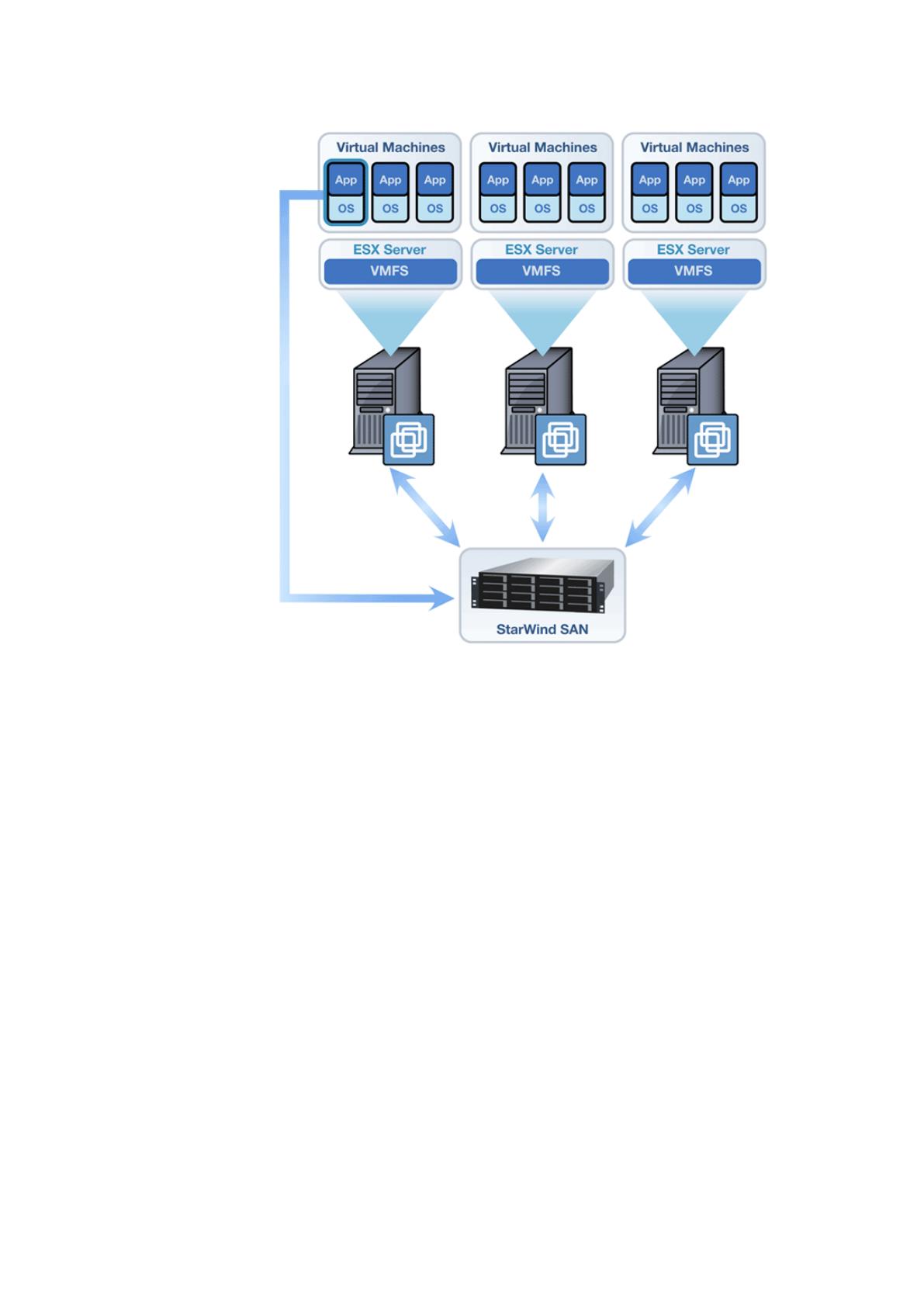

Рисунок 15– Виртуализация серверов приложений
3. Виртуализация приложений (Рисунок 16).
Виртуализация приложений - использование программных решений в
изолированных виртуальных средах [34].
35

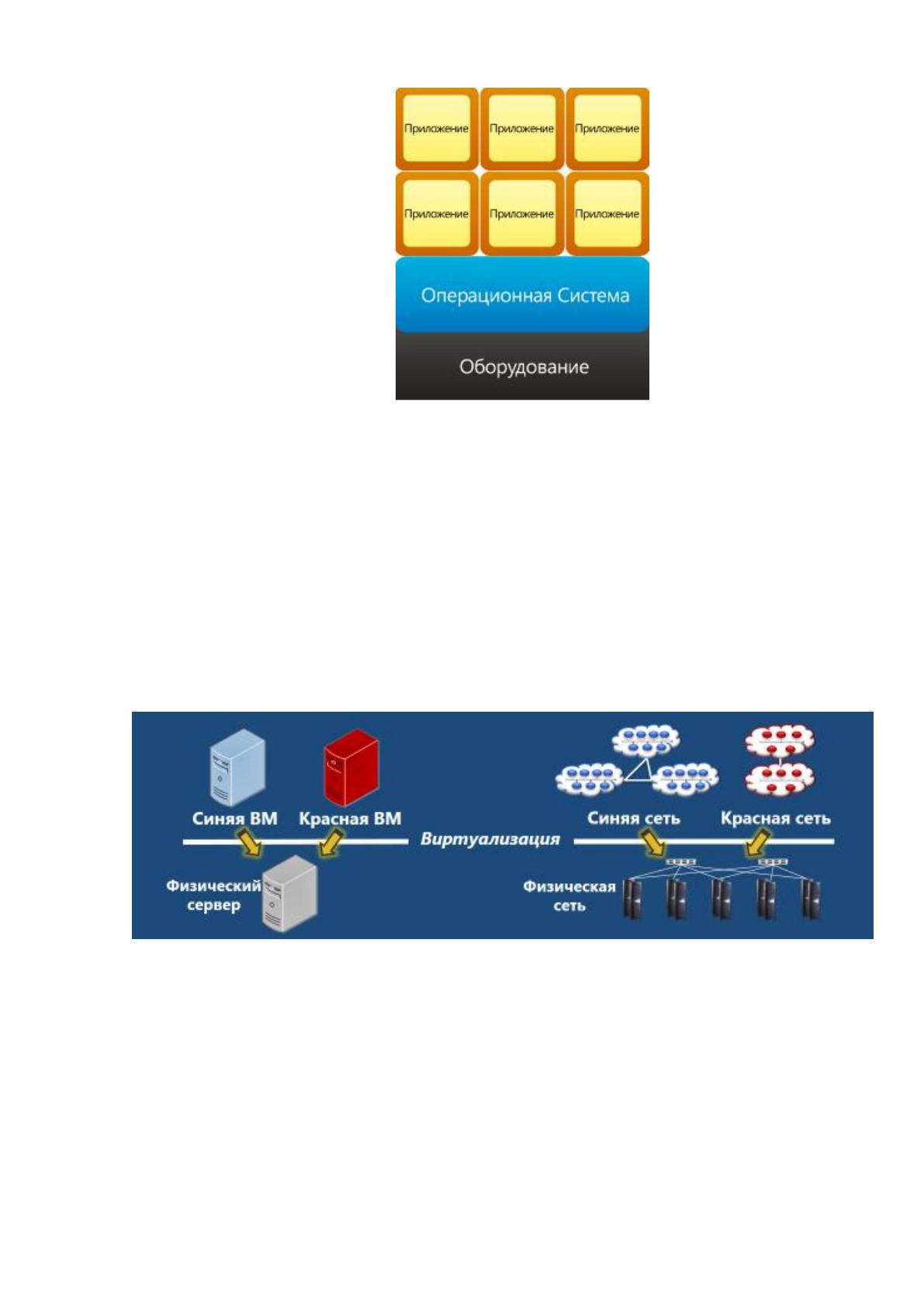

Рисунок 16– Виртуализация приложений
4. Виртуализация сети. [10,с.99]
Это комбинация аппаратных и программных ресурсов в единую
виртуальную сеть. Внутренняя виртуализация сети - создание виртуальной
сети между системой виртуальной машины и внешней - интеграция
нескольких сетей в единую виртуальную (Рисунок 17).
Рисунок 17– Виртуализация сети
5. Виртуализация аппаратного обеспечения [35].
В этом случае для виртуализации аппаратные компоненты делятся на
сегменты, которые управляются отдельно друг от друга. В некоторых случаях
36
операционные системы виртуализации невозможны без аппаратной
виртуализации (Рисунок 18).

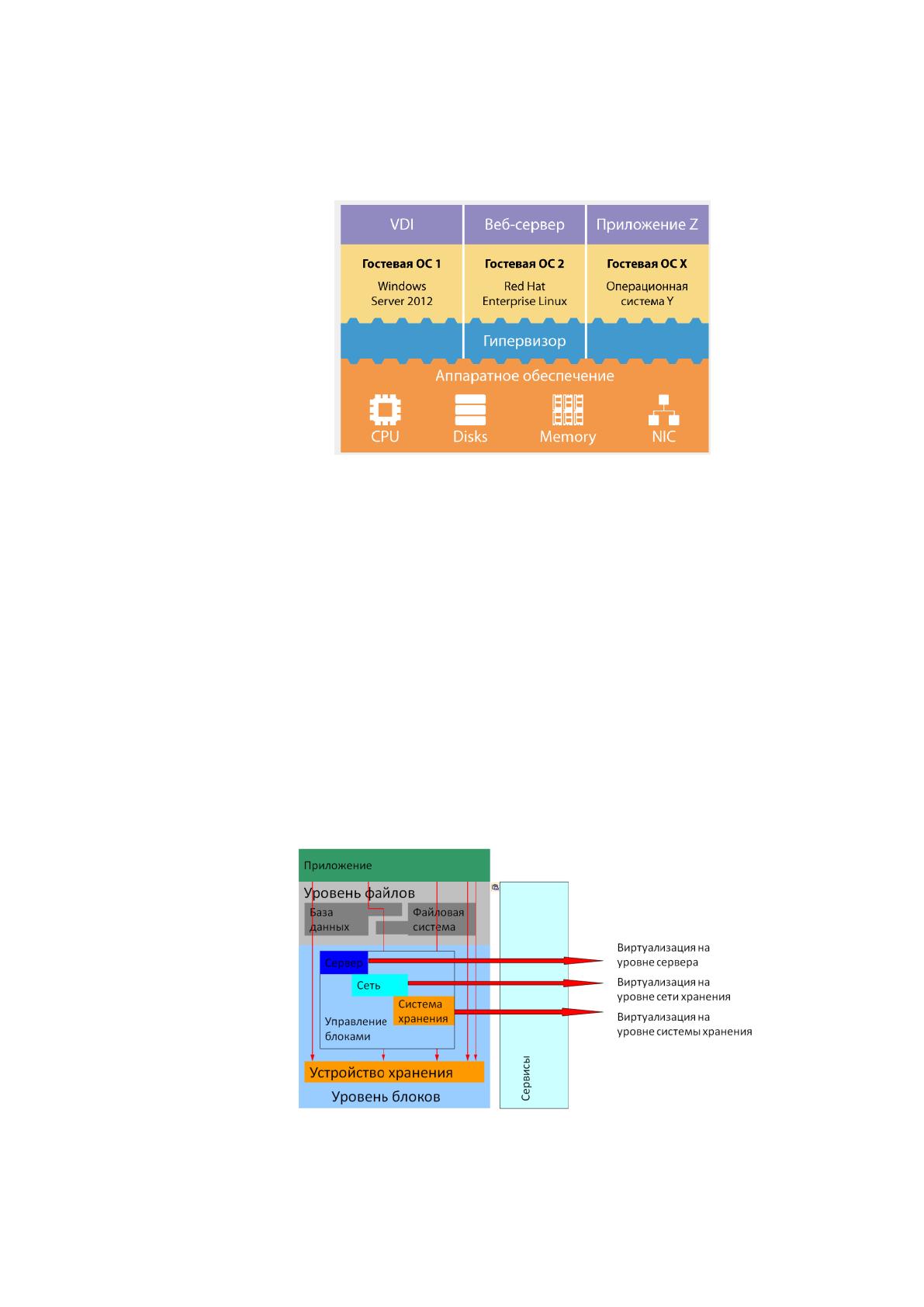

Рисунок 18– Виртуализация аппаратного обеспечения
6. Виртуализация систем хранения (Рисунок 19).
Виртуализация систем хранения делится на два типа:
Виртуализацию блоков - используется в распределенных сетях
хранения;
Виртуализация файлов - используется в системах хранения,
сохраняется запись о том, что файлы и каталоги находятся в определенных
средах.
Рисунок 19– Виртуализация систем хранения
