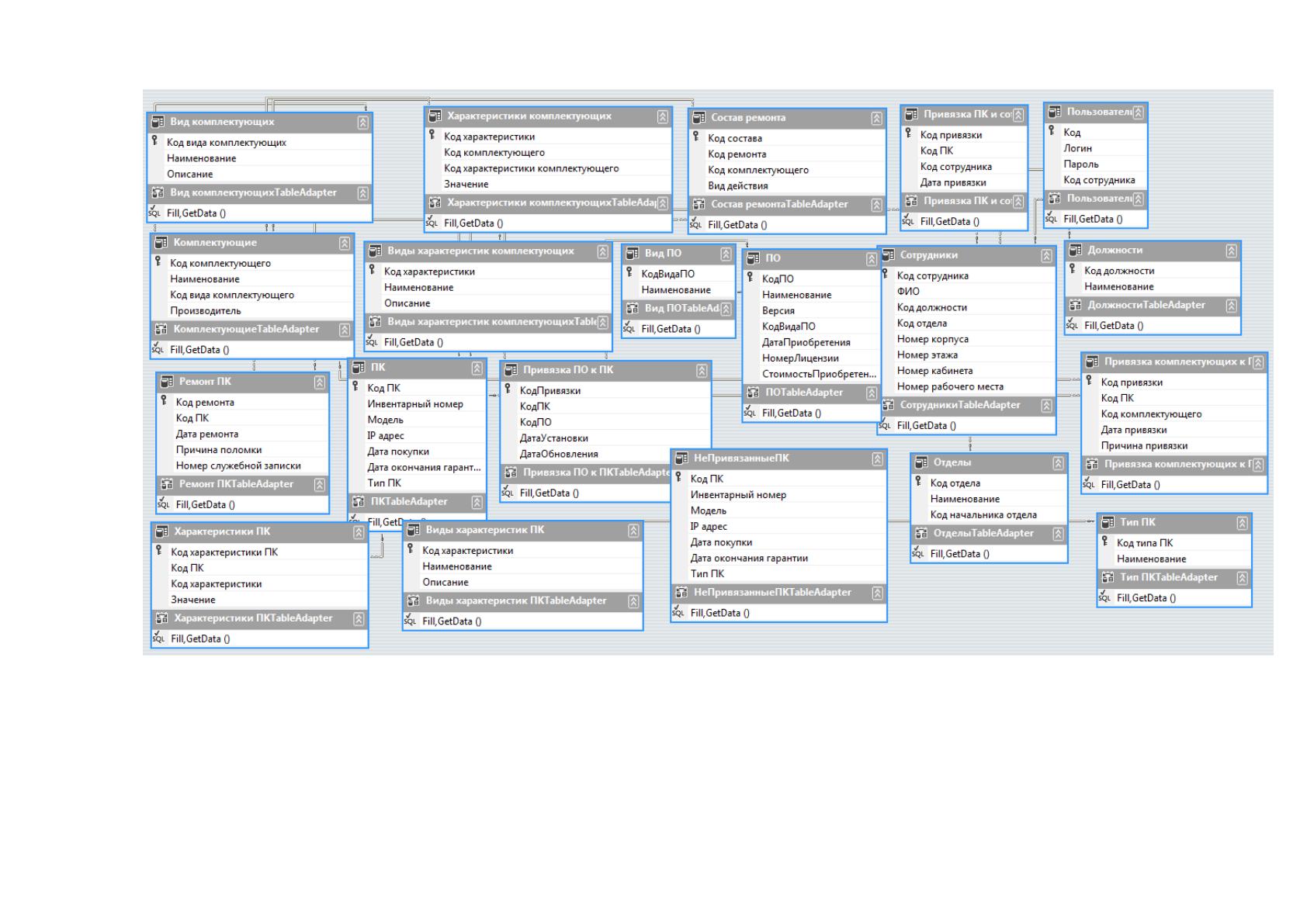

Рисунок 31 – Диаграмма классов
2.3.4. Описание программных модулей
Основная цель информационной системы автоматизации учета ремонта и обслуживания
компьютеров - повышение эффективности работы сотрудников ООО «СтройМонолитДом»,
занятых учетом ремонта компьютеров и их обслуживания.
Модуль будет установлен на компьютерах IT-отдела ООО «СтройМонолитДом».
Основные функции модуля:
ведение базы компьютерной техники (компьютеров, оргтехники и
комплектующих);
хранение информации обо всей компьютерной техники,
имеющейся на балансе ООО «СтройМонолитДом»;
учет ремонтов и обслуживания компьютеров;
закрепление техники за ответственными сотрудника;
инвентаризация компьютерной техники;
отбор, поиск, группировка, сортировка данных по различным
критериям;
формирование отчетности.
Информационная система учета ремонта и обслуживания компьютерной техники в
ООО «СтройМонолитДом» разработана с использованием следующих программных средств и
технологий:
СУБД – MS SQL Server 2016;
среда администрирования БД – Среда администрирования MS
SQL Server Management Studio;
язык программирования - С#;
платформа .Net 4.5;
среда разработки – MS Visual Studio 2017 Community.
для организации доступа к базе данных использована технология
ADO.NET.
Разработка информационной системы выполнялась на компьютере со следующими
характеристиками:
процессор 2.0 Ггц, 4 ядра;
1
1
системная память 8192 Мб;
видеоадаптер Radeon Series (4830 Мб);
дисковый накопитель 500 Гб, SATA.

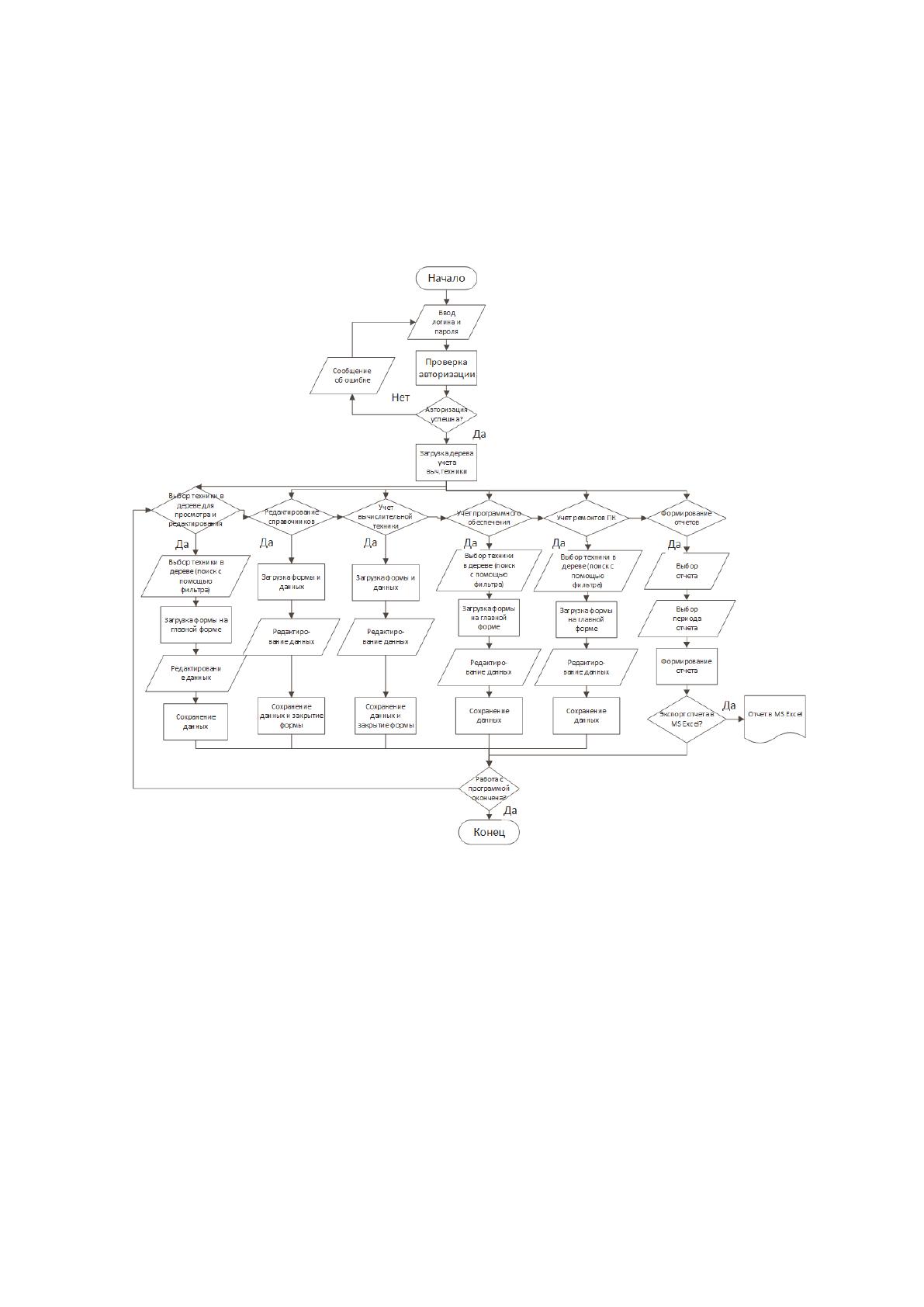

На рисунке 32 представлена детальная блок-схема работы информационной системы учета
ремонта и обслуживания компьютерной техники.
Рисунок 32 - Детальная блок-схема работы информационной
системы
При запуске информационной системы пользователь вводит логин и пароль. Далее система
определяет полномочия авторизованного сотрудника и настраивает функциональность системы.
При неуспешной авторизации пользователь получает предупреждение.
После успешной авторизации на главной форме пользователю будет доступно дерево
компьютерной техники по отделам. При выборе записи в дереве на форме будет загружена
информация о самой технике, ее характеристиках, комплектующих, программном обеспечении и
ремонтах.
Также пользователь может просмотреть список техники, ремонтов, установленного программного
обеспечения в отдельных формах. При необходимости формирования отчетности пользователь
2
2
указывает вид отчета и период выборки. Для дальнейшего использования отчет можно
экспортировать в формат MS Excel.
2.4. Контрольный пример реализации проекта и его описание

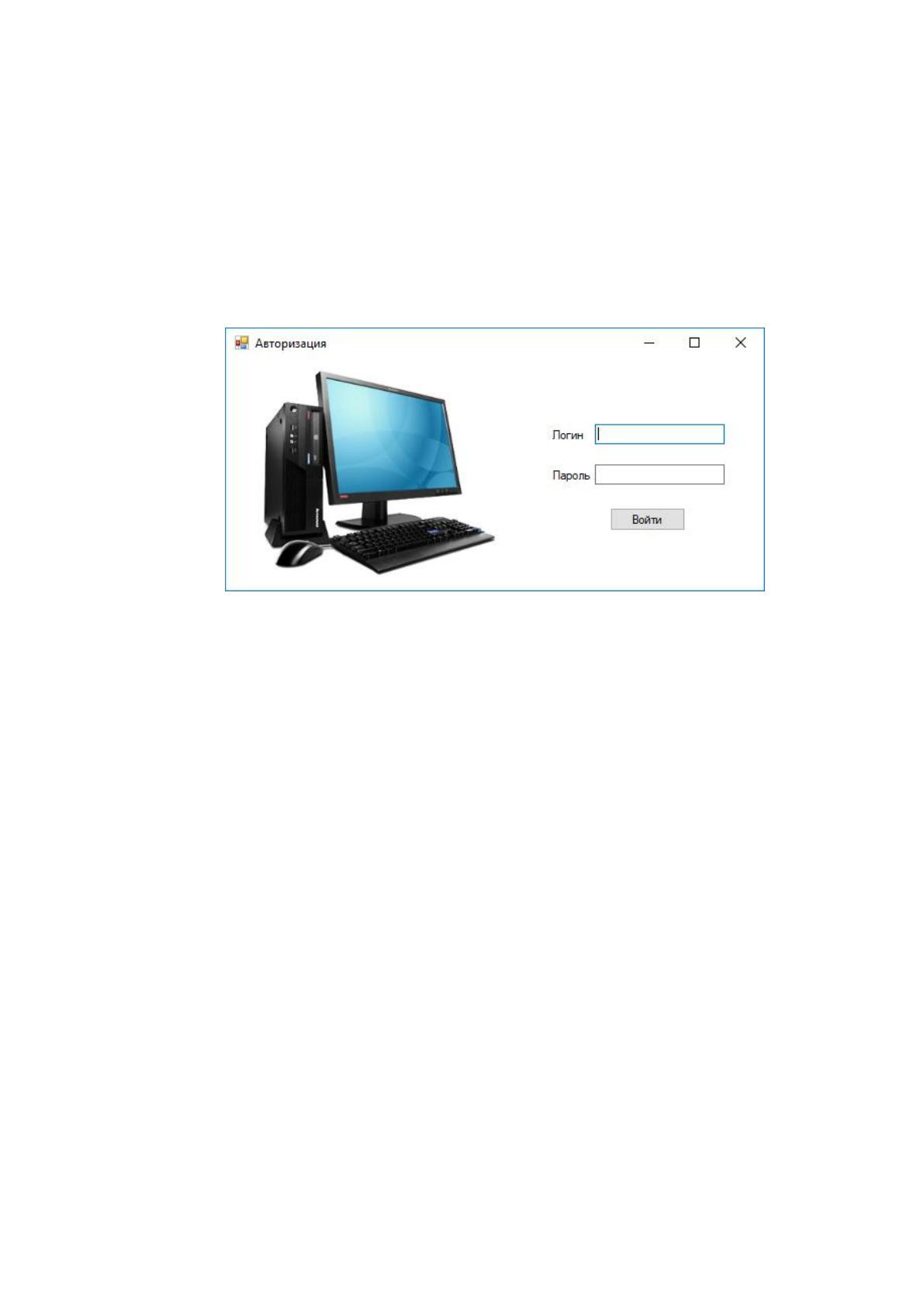

При запуске информационной системы пользователю необходимо ввести логин и пароль в
форме, представленной на рисунке 33.
Рисунок 33 - Форма авторизации

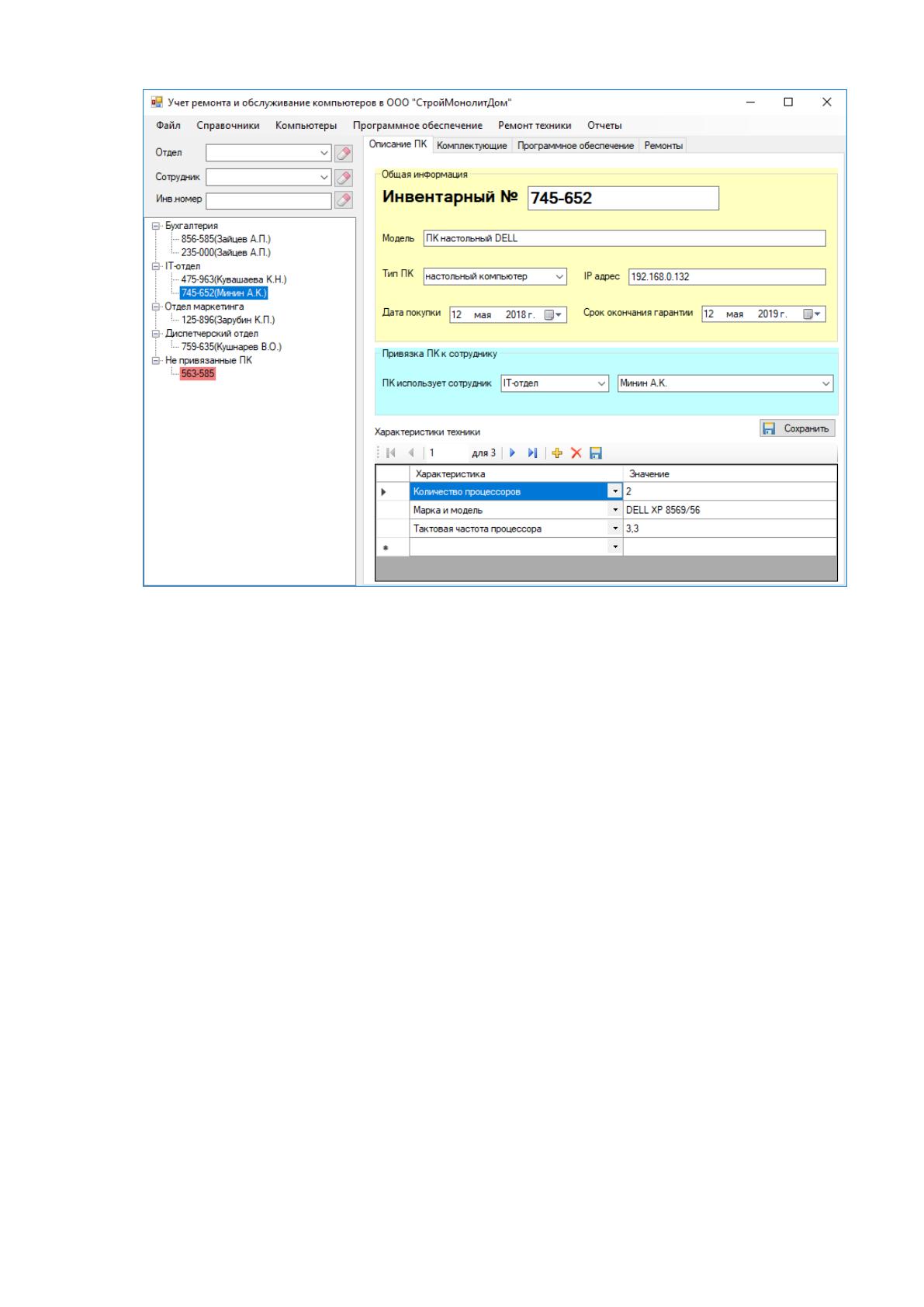

На рисунке 34 представлена главная форма приложения.
В левой части формы находится дерево объектов с разбиением компьютеров по иерархии: отдел
– сотрудник – компьютер.
В верхней части формы расположен фильтр по отделу, сотруднику и инвентарному номеру
компьютера.
При выборе компьютера в дереве объектов в центральной части формы расположена
информация о выбранном компьютере: общая информация, комплектующие, установленное
программное обеспечение и сведения о ремонтах компьютера.
3
3
Рисунок 34 - Главная форма приложения

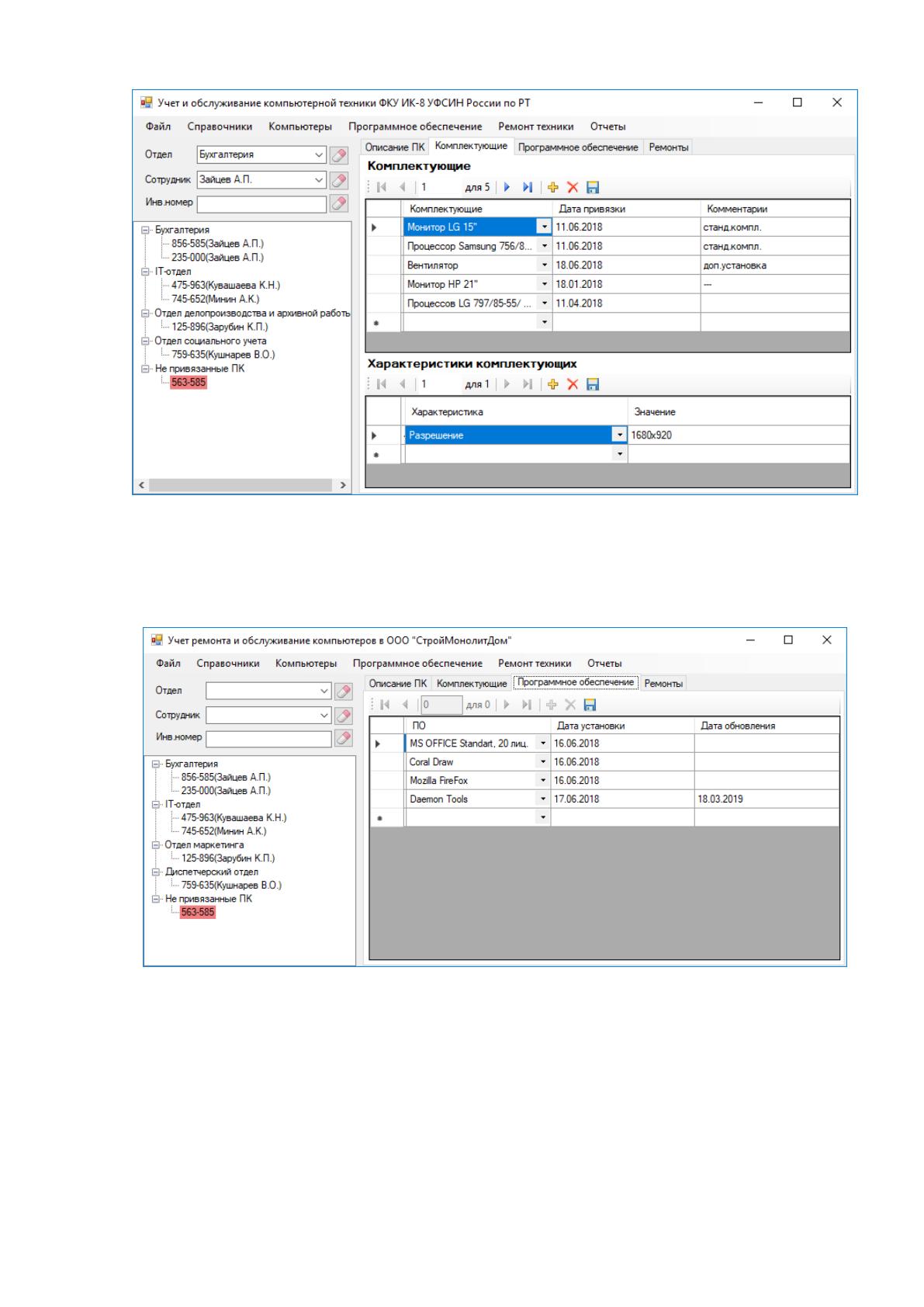

На рисунке 35 представлен раздел «Комплектующие», позволяющий редактировать сведения о
комплектующих в составе каждого компьютера.
При выборе в верхнем списке комплектующего в нижней части формы отражаются
характеристики выбранного комплектующего:
название характеристики;
значение характеристики.
О комплектующих хранится дата установки комплектующего в состав программного обеспечения
и комментарии системного администратора
4
4
Рисунок 35 - Раздел главной формы «Комплектующие»
На рисунке 36 представлен раздел главной формы «Программное обеспечение», позволяющий
редактировать информацию о программном обеспечении, установленном на компьютере.
Рисунок 36 - Раздел главной формы «Программное
обеспечение»

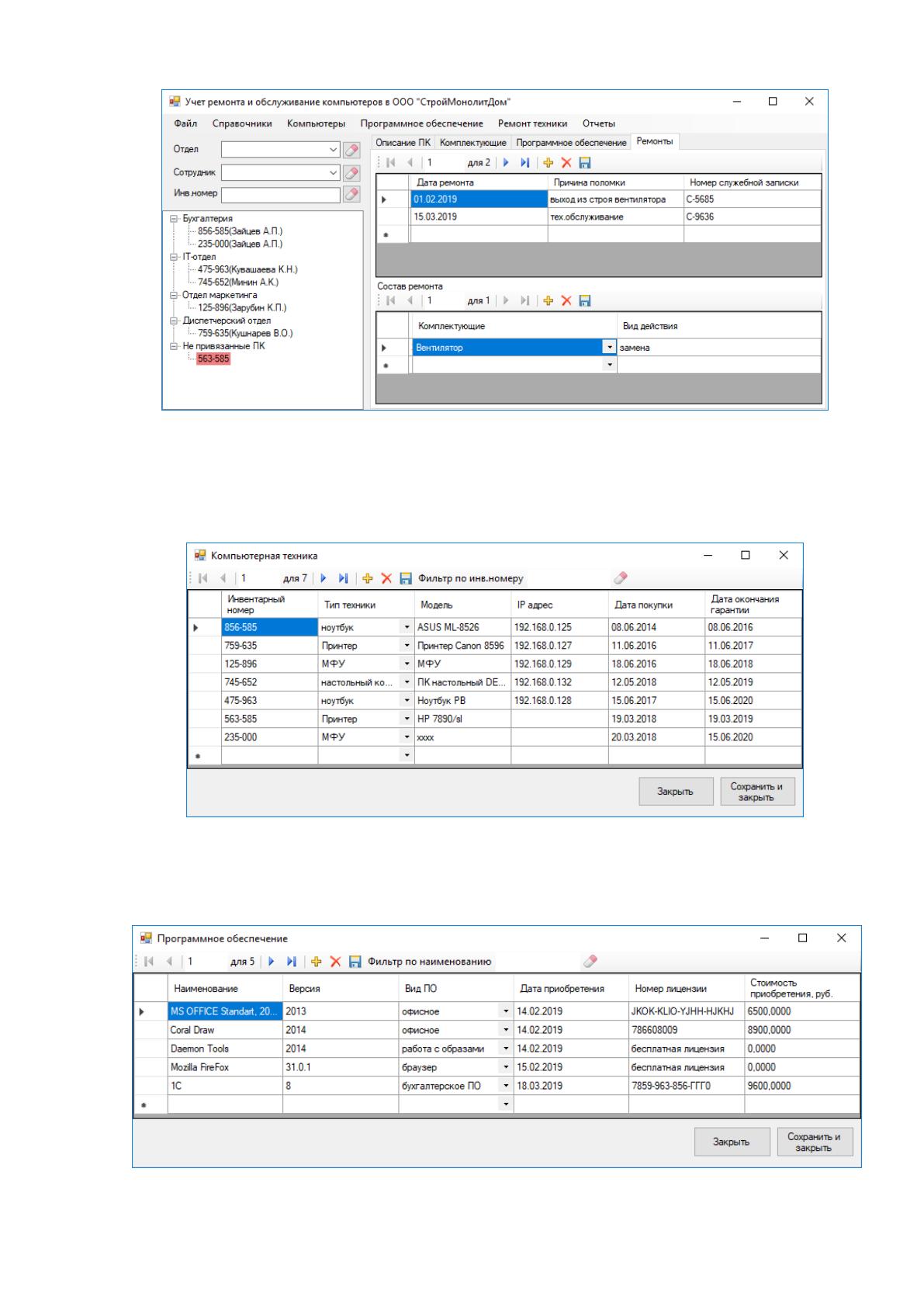

На рисунке 37 представлен раздел «Ремонты», который включает полную информацию о
ремонте: дату ремонта, причину поломки, номер служебной записки и список
отремонтированных или замененных комплектующих
5
5
Рисунок 37 - Раздел главной формы «Ремонты»
На рисунке 38 представлена форма учета компьютерной техники. Реализован фильтр по
инвентарному номеру.
Рисунок 38 - Форма учета компьютерной техники
На рисунке 39 представлена форма учета программного обеспечения.
6
6
Рисунок 39 - Форма учета программного обеспечения

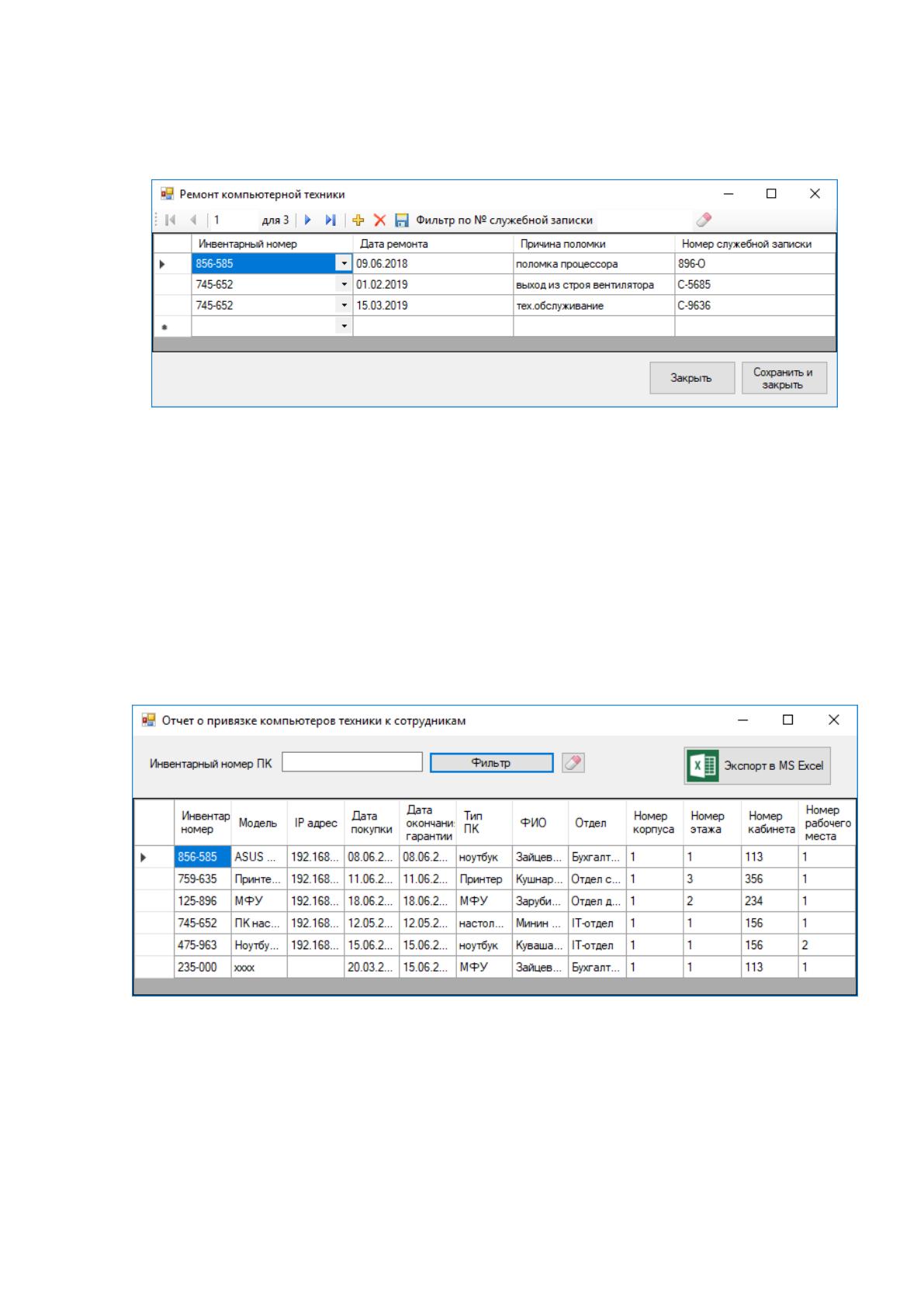

На рисунке 40 представлена форма учета ремонта техники.
Рисунок 40 - Форма учета ремонта техники
Информационная система формирует следующие отчеты:
отчет о привязке компьютерной техники и сотрудников;
отчет о составе компьютеров;
отчет об установленном программном обеспечении;
отчет о ремонтах компьютерной техники.
На рисунке 41 представлен отчет «Отчет о привязке компьютерной техники и сотрудников».
Рисунок 41 - Отчет о привязке компьютерной техники и
сотрудников

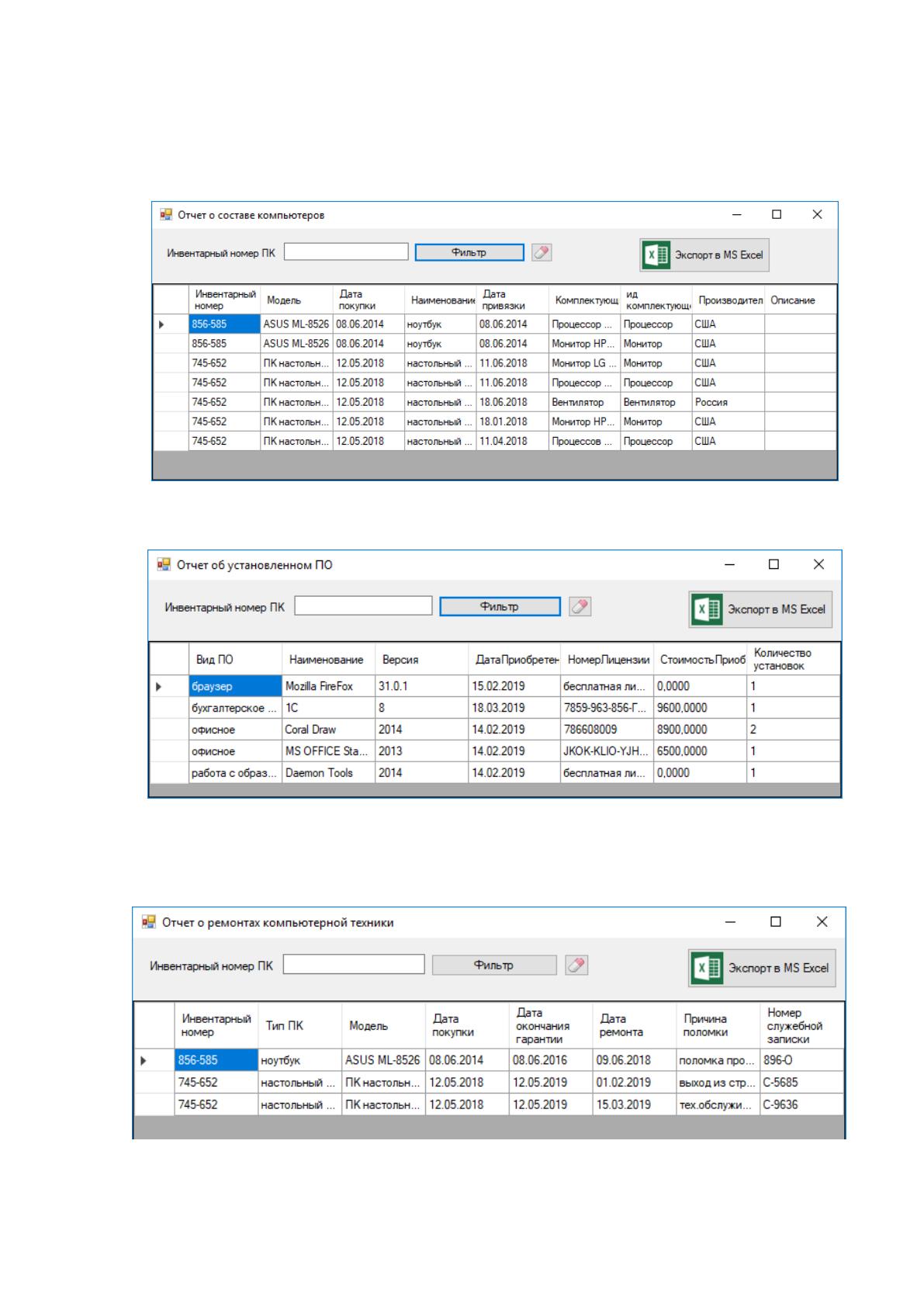

Отчет о составе компьютеров включает сведения о комплектующих каждого компьютера
представлен на рисунке 42.
7
7
На рисунке 43 представлен отчет об установленном программном обеспечении. В отчете
указывается вид программного обеспечения, его наименование и версия, дата приобретения,
номер лицензии и стоимость приобретения. Также указывается количество установок данного
программного обеспечения.
Рисунок 42 - Отчет о составе компьютеров
Рисунок 43 - Отчет об установленном программном обеспечении
На рисунке 44 представлен отчет о выполненном ремонте компьютерной техники.
Рисунок 44- Отчет о ремонте компьютерной техники
8
8

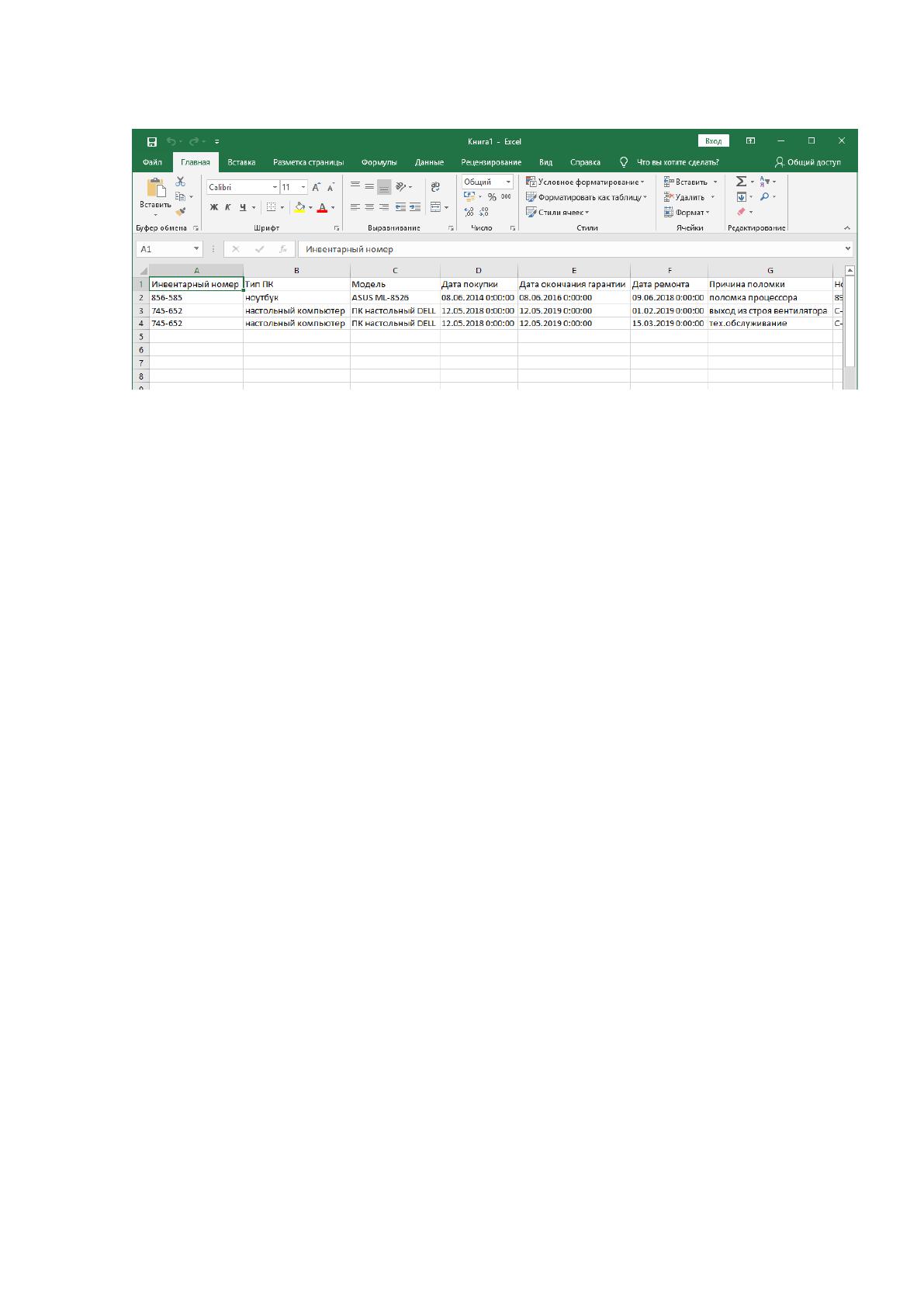

На рисунке 45 представлен пример экспорта данных в формат MS Excel.
Рисунок 45 - Пример экспорта в формат MS Excel
При необходимости экспортированный документ можно сохранить или вывести на печать.
