35
Универсальные порты Ethernet: 2 порта SFP
Порты агрегации Ethernet: 2 порта 10/100/1000 Мбит/с
Порты доступа Ethernet: 48 портов 10/100 Мбит/с
Коммутация Мпакетов/с (MPPS): 13,3 MPPS
Матрица коммутации: 88 Гбит/с
Память FLASH: 32 МБ
Память DRAM: 64 МБ
Порты консольные: 1 CON порт RJ-45
Количество активных VLAN: 255 VLAN
Таблица MAC адресов: 8000 MAC адресов
Максимальный VLAN ID: 4096
Высота RM UNIT: 1U
Габаритные размеры (ширина x глубина x высота) см: 4,4х44,5х33,2
Тип питания: AC 220В
Потребляемая мощность номинальная/максимальная: 50/800 Ватт
Характеристики Cisco Catalyst 3560-8 коммутатора:
Размеры (ширина x глубина x высота), см: 27 x 23 x 4.4
Вес, кг: 2.3
Параметры питания:
• Потребляемая мощность: 204 Вт
• AC: 100 - 240 В (автоопределение), 2.5 - 1.3 А, 50 - 60 Гц
• PoE: 124 Вт
Индикаторы статуса:
• На каждом порте: целостность соединения, отключение, активность,
скорость, полный дуплекс, функционирование PoE, ошибка PoE, отключение
PoE
• Состояние системы: система, состояние соединения, дуплекс,
скорость, PoE
Характеристики памяти:
Оперативная память: 128 МБ
36
Флеш-память: 32 МБ
Интерфейсные порты:
Медные интерфейсы: 8 x RJ-45 Ethernet 10/100 PoE
Оптические интерфейсы: Одновременно может быть задействован
только один порт:
• 1 x RJ-45 10/100/1000BASE-T
• 1 x SFP 1000BASE-T
Другие интерфейсы: 1 x консольный порт
Сетевые особенности:
Поддерживаемые стандарты: IEEE 802.1s, IEEE 802.1w, IEEE 802.1x,
IEEE 802.3ad, IEEE 802.3af, IEEE 802.3x, IEEE 802.1D Spanning Tree Protocol,
IEEE 802.1p CoS приоритизации, IEEE 802.1Q VLAN, Спецификация IEEE
802.3 10BASE-T, Спецификация IEEE 802.3u 100BASE-TX, Спецификация
IEEE 802.3ab 1000BASE-T, Стандарты RMON I и II, SNMPv1, SNMPv2c, и
SNMPv3
Производительность:
• Матрица коммутации: 32 Гбит/с
• Неблокируемая коммутация на скорости 2.7 миллионов пакетов/с
(размер пакетов 64 байта)
• Возможность настройки до 12000 MAC-адресов
• Возможность настройки до 11000 однонаправленных маршрутов
• Возможность настройки до 1000 IGMP-групп
• Возможность установки MTU до 9000 байт, с максимальным кадром
Ethernet 9018 байт (Jumbo frames) на портах Gigabit Ethernet, до 1546 байт для
маркированных кадров Multiprotocol Label Switching (MPLS) на портах 10/100
Маршрутизаторы.
В создании сети будет использован маршрутизатор Cisco 2811. Из-за
маленького количества разъемов RJ-45, в выбранном маршрутизаторе в него
будет вставлен модуль Cisco HWIC-4ESW на 4 порта. На складе будет
размещён недорогой маршрутизатор TP-LINK TL-R480T.
37
Характеристики маршрутизатора Cisco 2811:
Физические характеристики CISCO2811:
Размеры (ширина x глубина x высота), см: 43.82 x 41.66 x 4.45 1U
Вес, кг: 6.4
Параметры питания: - AC: 100 - 240 В, 47 - 63 Гц, 2 - 1 А
- DC: 24 - 60 В, 8 - 3 А
Характеристики памяти:
Флеш-память:
- По умолчанию: 64 МБ
- Максимум: 256 МБ
Оперативная память:
- По умолчанию: 256 МБ
- Максимум: 768 МБ
Интерфейсные порты:
WAN/LAN-интерфейсы: 2 x 10/100 Fast Ethernet
Другие интерфейсы: 2 x USB 1.1
1-x консольный порт
1-x AUX порт
Слоты расширения: 2-x AIM (внутренний)
4-x HWIC, WIC, VIC, или VWIC
2-x PVDM (DSP) (внутренний)
1-x NM или NME
Сетевые особенности:
Производительность: 120 000 пакетов/с
Характеристики модуля Cisco HWIC-4ESW:
Размеры (ширина x глубина x высота), см: 7,82 x 12.03 x 1.93
Вес, кг: 0.079
Тип интерфейса: HWIC
Индикаторы статуса: Один светодиод на каждом порте для
отображения состояния сети
38
Интерфейсные порты:
Интерфейсные порты: 4-x RJ45 10BASE-T/100BASE-TX
(автоматическое определение скорости, режима передачи и типа кабеля)
Скорость передачи данных: 10/100 Мбит/с
Типы кабелей: Разъем RJ-45
Сетевые особенности:
Протоколы:
• Ethernet: IEEE 802.3, 10BASE-T
• Fast Ethernet: IEEE 802.3u, 100BASE-TX
• IEEE 802.1d Spanning Tree Protocol
• IEEE 802.1p CoS for Traffic Prioritization
• IEEE 802.1q VLAN
• IEEE 802.1x Security
• IEEE 802.3x Full Duplex and Flow Control
Управление: SNMP, Telnet, CLI, SPAN, TFTP, NTP
Характеристики маршрутизатора TP-LINK TL-R480T:
- Индикаторы 10/100 Mbps, Link/ACT, Power
- Процессор Intel IXP до 266 МГц
- Наличие консольного порта: Есть, RS-232 кабель в комплекте
- Управление Веб-интерфейс
- Порты Fast Ethernet 4 порта 10/100 Мбит/сек, 3 из них -
переключаемые в WAN
- Порты WAN 4 порта RJ-45 (3 из них - переключаемые в LAN)
- Питание от электросети
- Блок питания Встроенный
- Зеркалирование портов Поддерживается
- Соответствие стандартам 802.1x (User Authentication), 802.3 (Ethernet),
802.3u (Fast Ethernet), 802.3x (Flow Control)
- Защищенные VPN-протоколы PPPoE
- Маршрутизация Статическая
39
- Поддерживается: QoS, Клонирование MAC адреса, VLAN,
Ограничение скорости портов, Virtual Server, DMZ, NAT, DHCP-сервер
- Размеры (ширина x высота x глубина) 294 x44 x180 мм
- Рабочая температура 0 ~ 40 °C.
Кабель - витая пара категории 5. Тип кабеля для передачи сигналов,
состоящий из четырёх витых пар. Данный тип используется для
компьютерных сетей, таких как Fast Ethernet. Он также может быть
использован для телефонии и передачи видео. Кабель терминируется
модульным разъемом RJ-45 или на патч-панели. Большинство кабелей 5-й
категории является неэкранированным. Для борьбы с помехами используют
только свойства витой пары при передаче дифференциальных сигналов. Витая
пара категории 5 подходит для реализации дипломного проекта, поскольку, но
может работать со скоростью до 100Мб/с на расстоянии достаточном для этой
задачи. Кабель лучшее соотношение цена-качество.
Разъем RJ-45 это унифицированный разъем, который используется в
телекоммуникациях и имеет восемь контактов и защёлку для крепления.
Используется для создания локальных сетей по технологиям 10BASE-T,
100BASE-T и 1000BASE-TX с использованием 4-парных кабелей витой пары,
а также во многих других областях. Это самый распространённый разъём,
подходящий ко всему используемому сетевому оборудованию.
Кабель каналы предназначены для прокладки в них скрытым и
открытым способами по поверхностям как внутри помещений, так и на
открытом воздухе сетей, работающих при электрическом напряжении
постоянного или переменного тока величиной не более 1000 вольт. Размер
кабель канала 60х40 подходит под самый большой объём кабелей, которые
будут использоваться.
Кронштейн настенный, 19", 6U, поворот, Г=350мм. На них будет
закреплено все активное сетевое оборудование.
1.4 Обоснование проектных решений
40
1.4.1 Обоснование проектных решений по информационному
обеспечению
Для построения нашей информационной модели системы управления
необходимо четко представить структуру информационных потоков
предприятия. Составим схематически существующую структуру
информационной модели предприятия, основываясь на организационно-
штатной структуре.

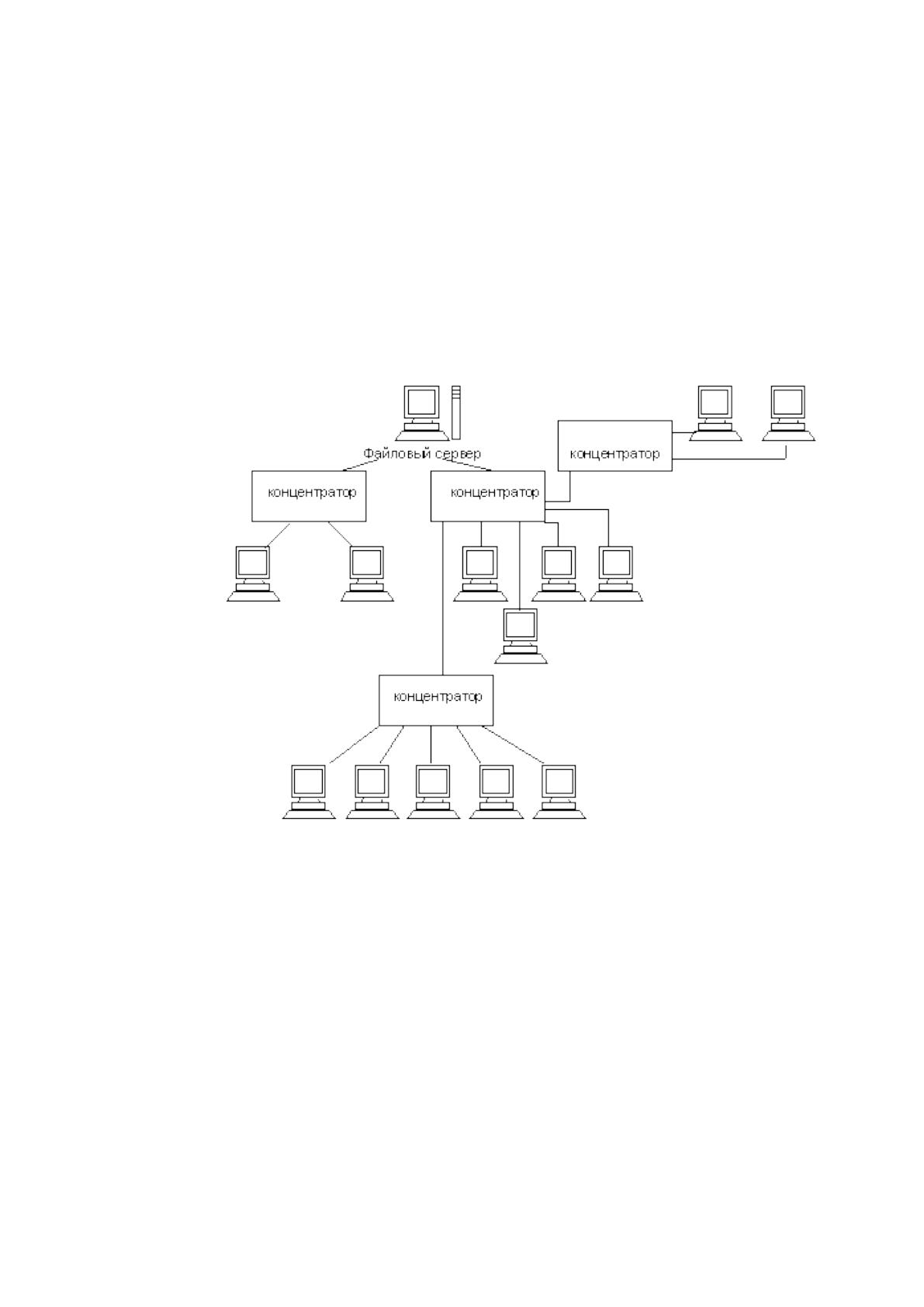

Рис. 5 план локальной сети
Так же Интернет является внешним информационным потоком
данных, здесь используется система online, то есть почтовый сервер. Значение
такого подхода заключается в том, что почта отправляется не зависимо от
доступности междугородней связи. Почта загружается на сервер Интернет-
провайдера по линиям связи, а далее без участия отправителя доставляется
получателю, это весьма эффективно и удобно, так как отправка почтового
пакета занимает очень мало времени. Этот подход позволяет сократить
41
расходы на Интернет и получить высоко эффективный канал связи в
распоряжение предприятия.
Основные компоненты системы информационного обеспечения:
технология организации сбора информации.
Технология хранения и обработки информации.
Предоставление информации о реализации плана.
Аналитическая обработка информации о ходе проекта.
Обеспечение безопасности информации.
Случаи создания информационных систем управления проектами:
1. Отсутствие какой-либо информационной системы. Первые получаю
информацию в виде бумажных носителей. Обрабатывают их. Создают новые,
которые являются входящими для других.
2. На предприятии уже действует автоматизированная система
управления. Кроме бумажных носителей, часть вводится в систему для
обработки и получения информации.
3. С использованием локальных средств автоматизации. Отдельно
автоматизируются некоторые функции. Качество реализации выше, время
обработки сокращается.
4. Общая информационная среда источников получения и потребления
информации. Бумажный носитель является подтверждением юридического
статуса. Файл, сохраненный в системе, неотъемлемая часть системы и связан
с объектом базы данных. Все работают с информацией напрямую.
5. Полная автоматизация предприятий. Предполагает не только
совмещение выполнения этапов проектных исследований, но и участие всей
команды проектировщиков в решении функциональных задач каждого этапа.
Программно-техническая поддержка – локальная сеть предприятия, либо
интернет.
Ввиду всего сказанного, можно начинать рассказывать об
обоснованиях информационного обеспечения плана по локальной
вычислительной сети.
42
Обоснованием моментов установки локальной сети является:
- Управление содержания плана: определение содержания, управление
содержанием, подтверждение содержания;
- Управление стоимостью плана: разработка бюджета расходов,
стоимостная оценка, управление стоимостью;
- Управление качеством плана: процесс контроля качества,
планирование качества;
- Управление человеческими ресурсами на практике управления
планами: набор команды проекта, планирование человеческих ресурсов,
управление командой проекта;
- Управление коммуникациями плана: планирование коммуникаций,
определение заинтересованных сторон плана, отчетность по исполнению.
Все перечисленное является обеспечением информации плана
локальной сети.
1.4.2 Обоснование плановых решений по программному
обеспечению
Под обеспечением программами следует воспринимать совокупность
программ, которые обеспечивают функционирование системы программного
обеспечения и программ, необходимых для решения точных задач
пользователя, а именно прикладное программное обеспечение.
К программному обеспечению, которое было выбрано в данном случае
относятся операционная система и среда программирования.
Все операционные системы подразделяются на:
- однозадачные и многозадачные;
- однопользовательские и многопользовательские.
В качестве необходимой среды программирования должна быть
выбрана система управления базами данных. Это наиболее удобно для нашего
программиста, чем использование многоцелевых алгоритмических языков,
43
так как система управления базами данных имеют необходимые средства
работы с базами данных. Среди большей части существующих в настоящий
момент система управления базами данных выбирается FoxPro версии 9.0 для
Windows.
Большим преимуществом является то, что FoxPro, может
модифицировать структуру любой базы данных, даже если базе уже имеются
записи. Можно дополнять, удалять и переименовывать поля в файлах базы
данных и возможность изменять параметры любых полей. Если в файле к
моменту изменений уже находились данные, они будут (если это
представляется возможно) сохранены. Эта возможность является наиболее
важной в связи с тем, что будет применяется технология неординарного
планирования, при которой внести изменения в план сложно, так что
облегчение вышеописанной задачи будет только приветствоваться. Для
сравнения Clarion таким функционалом не обладает.
СУБД FoxPro также имеет развитые средства для генерации
приложений, позволяющие легко создавать различные графические формы,
меню и отчеты. Это разгружает программиста от большого количества
рутинной работы по расчету положений форм, отображаемых на экране или
бумажном носителе, облегчает и ускоряет процесс создания системы.
В качестве прикладных программ будет использоваться несколько
справочно-поисковых систем по законодательно-правовой информации:
ГАРАНТ, КОНСУЛЬТАНТ+ и ЮСИС. Эти системы хорошо себя
зарекомендовали и пользуются большим спросом как у пользователей
профессионалов, так и у начинающих.
Целями планирования технологии обработки информации на основе
электронной базы данных являются: значительное сокращение времени на
поиск необходимой информации, уменьшение до минимума затрат на
необходимую разработку и сопровождение программного обеспечения и
защита информации. Базы данных могут использовать наиболее эффективные
44
методы поиска, с помощью огромного количества запросов. В тоже время
наглядность графических форм в базах данных удобна в использовании.
В настоящее время активно используются два режима обработки
данных: пакетный и диалоговый, но последний не является альтернативой 1-
го, а должен рассматриваться, как его развитие. Выбор 1-го или 2-го режима
происходит из особенностей обоих из них и специальность решаемой задачи.
Пакетный режим обработки данных содержит следующие характерные
черты. Ввод потока заданий исполняется с локальных устройств ввода.
Выполнение режима включает 3 фазы обработки: подготовку, выполнение и
окончание процесса. При этом 1-ая фаза требует определения очередности
действий и ввода начальных данных. 2-ая фаза подразумевает логическое
преобразование начальных данных, создания и упорядочения рабочих данных,
обработку информации и составление выходных файлов, осуществляя
контроль результатов решения. На завершающей фазе происходит выдача
результатов.
При пакетном режиме оператор в процессе решения задачи, занимается
только предварительным вводом данных. Пакетный режим тесно связан с
бумажной работой.
Диалоговый режим подразумевает большое участие пользователя в
процессе вычислений и ориентирован в большинстве на безбумажную работу.
В ходе выполнения практически всегда отсутствует ранее установленная
очередность операций обработки информации и дополнительного ввода
уточняющей информации или указаний.
Для построения электронных информационных систем более часто
используются разные системы управления базами данных, которые
различаются своими возможностями и требованиями к вычислительным
ресурсам. Все многообразие используемых систем управления базами данных,
можно объединить в два основных класса: персональные и
многопользовательские.
