12
- поддержка технологии управления IPMI 2.0;
- сетевая карта, обеспечивающая скорость передачи данных 1 Гбит/с.
В качестве сервера приложений в технической инфраструктуре ИС ООО
«Проектная мастерская» используется сервер HPE ProLiant ML30 Gen10,
производительность которого обеспечивается процессором Intel Core i3.
В состав сервера входит 4 диска NHP SATA, 2 диска SATA. Сервером
поддерживаются функции управления инфраструктурой такие, как HPE iLO
Standard с функцией Intelligent Provisioning, HPE Systems Insight Manager, HPE
One View Standard. Для передачи данных по сети в состав сервера входит сетевой
контроллер Ethernet HPE 332i для передачи данных со скоростью 1 Гбит/с.
Для распределения данных в технической инфраструктуре ИС ООО
«Проектная мастерская» используется неуправляемый коммутатор DGS-1026MP,
включающий 24 порта со скоростью передачи данных 1000 Мбит/с.
Коммутатором поддерживаются функция PoE и технологии стандарта IEEE 802.3
af/at PoE. Коммутатор позволяет расширять сеть, обеспечивать ее
отказоустойчивость и увеличивать пропускную способность. Коммутатором
поддерживается стандарт экономии энергопотребления 802.3 az Energy Efficient
Ethernet. Это позволяет ООО «Проектная мастерская» сократить
эксплуатационные расходы и не оказывать влияния на функциональные
характеристики.
Коммутатор DGS-1026MP поддерживает технологию Plug and Play, что
ускоряет процесс подключения к нему сетевого оборудования. Для
автоматического определения полярности и обеспечения защиты используется
технология MDIX [21].
К техническим характеристикам коммутатора DGS-1026MP относятся:
- интерфейс Gigabit Ethernet с поддержкой функции PoE;
- размер коммутационной матрицы 52 Гбит/с с методом коммутации Store-
and-forward;
- максимальная скорость перенаправления пакетов 38,69 Mpps;
- размер таблицы MAC-адресов 8 КБ записей;
- потребляемая мощность в режиме ожидания 100 Вт, максимальная 444,1
Вт.
13
Для передачи данных по сети в компьютерной сети используется
маршрутизатор Cisco ISR 1941, поддерживающий средства коммутации Gigabit
Ethernet и спецификацию PoE. В состав маршрутизатора Cisco ISR 1941 входят
встроенные средства аппаратного ускорения и шифрования, система
предотвращения вторжений, межсетевой экран [22].
Маршрутизатор Cisco ISR 1941 позволяет ускорить процесс интеграции
сервисов передачи данных, организовать беспроводные сети со снижением
операционных издержек. Высокая производительность данных обеспечивается
мультигигабитной коммутационной структурой и межмодульными каналами.
Также маршрутизатор поддерживает различные сервисы и интерфейсы для
адаптированности сети. Функции энергосбережения в маршрутизаторе
реализованы через поддержку технологии Cisco EnergyWise.
К техническим характеристикам маршрутизатора Cisco ISR 1941 относятся:
- поддержка протоколов защиты: IPv4, IPv6, OSPF, BGP;
- инкапсуляция данных осуществляется за счет поддержки технологии
Ethernet 802.1q VLAN, Multilink Point-to-Point Protocol, MLPPP;
- функции управления: программное обеспечение Cisco IOS, Embedded
Event Manager (EMM), система управления интерфейсом Cisco Configuration
Professional;
- количество портов: 4;
- объем памяти: 512 МБ;
- входное напряжение переменного тока: от 100 до 240 В.
На рабочих местах установлены персональные компьютеры HP Elite Desk
705 G4 SFF, который включают в свой состав процессор AMD R3 Pro 2200G с
частотой 2400 ГГц, оперативную память объемом на 256 Гбайт, винчестер на 1000
Мб.
К рабочим местам специалистов ООО «Проектная мастерская» подключен
лазерный принтер HP Page Wide Pro 452dw, который позволяет осуществлять
печать в цветном режиме. Принтером поддерживается технология HP Page Wide
Pro 452dw для минимизации времени простоя и снижения энергопотребления.
К техническим характеристикам принтера HP Page Wide Pro 452dw
относятся:
14
- скорость черно-белой печати до 40 стр./мин.;
- скорость цветной печати до 40 стр./мин.;
- качество черно-белой печати 600 на 600 точек на дюйм, цветной печати
1200 на 1200 точек на дюйм;
- нагрузка на месяц 50 тыс. страниц;
- быстрота процессора 1,2 ГГц.
На рабочих местах специалистов установлена операционная система
Windows 10, которая отличается функциями защиты, более надежной проверкой
подлинности и автоматическим обновлением программного обеспечения.
Защиту данных обеспечивает служба Windows Hello, которая позволяет
блокировать устройство, поддерживает технологию биометрической защиты и
отпечатков пальцев. В состав операционной системы Windows 10 входит
современный браузер Microsoft Edge, который отличается удобством и
обеспечивает эффективную работу в сети Интернет [23].
Программная инфраструктура ИС ООО «Проектная мастерская» приведена
на рис. 1.3.
Сервер баз данных
Windows
Server 2016
MS SQL
Server
TCP/IP
Антивирусная
программа
NOD32
TCP/IP
Сервер приложений
Конфигурация
Управление
закупками:Парус
Конфигурация
Парус:
Бухгалтерия
Конфигурация
AutoCAD
Антивирусная
программа
NOD32
TCP/IP
Рабочая станция бухгалтера
Конфигурация
Управление
закупками:Парус
Конфигурация
Парус:
Бухгалтерия
TCP/IP
TCP/IP
Microsoft
Edge
Windows
Server 2016
TCP/IP
Microsoft
Windows 10
TCP/IP
TCP/IP
TCP/IP
Рабочая станция
проектировщика
Конфигурация
Парус:
Бухгалтерия
Microsoft
Edge
Microsoft
Windows 10
Антивирусная
программа
NOD32
Антивирусная
программа
NOD32
TCP/IP
TCP/IP
TCP/IP
TCP/IP
TCP/IP
TCP/IP
Интернет
VMware Horizon
View 6
HTTP/HTTPS
HTTP/HTTPS
Рис. 1.3. Программная инфраструктура ИС ООО «Проектная мастерская»
На сервере установлена операционная система Windows Server 2016,
которая обеспечивает возможность работы в облачной сети и в компьютерной
сети. В деятельности ООО «Проектная мастерская» используется серверная
операционная система Windows Server 2016 Standard [24].
15
В состав серверной операционной системы Windows Server 2016 входит
служба Microsoft Remote Desktop Service, которая позволяет осуществлять
взаимодействие с сервером внутри компьютерной сети.
Среди преимуществ использования системы Microsoft Remote Desktop
Service следует отметить ускорение процесса развертывания приложений,
консолидацию данных, получение удаленного доступа к программному
обеспечению и развертывание собственных сервисов.
В состав системы Microsoft Remote Desktop Service входят службы для
виртуализации приложений, управления лицензиями, обеспечения
авторизованного доступа удаленных пользователей, поддержки балансировки
нагрузки и повторного подключения сеансов.
Для работы в облачной среде специалисты ООО «Проектная мастерская»
используют платформу VMware Horizon View 6, представленную в виде
виртуальной среды с доступными облачными вычислениями и виртуальными
рабочими столами. Система позволяет осуществлять динамическое
распределение ресурсов с минимальным временем реагирования, обеспечивать
защиту от плановых и внеплановых простоев.
Системой поддерживается протокол TCP/IP, который позволяет создать
адаптивную среду для пользователей, имеющих доступ на удаленном расстоянии.
К основным возможностям виртуальной системы VMware Horizon View 6
относится [25]:
- упрощенное управление настольными столами за счет поддержки
функций управления виртуализацией и оптимизации нагрузки;
- расширенное управление виртуальными настольными компьютерами с
созданием их образов;
- эффективное использование ресурсов за счет кэширования блоков образов
при считывании их с виртуальных столов.
Для автоматизации деятельности в ООО «Проектная мастерская»
используется ERP-система «Управление закупками: Парус» для позаказного
планирования, ведения оперативного контроля исполнения заказов по срокам и
анализа качества запасов с выбором мероприятий по их оптимизации.
16
К функциональным возможностям ERP-системы «Управление закупками:
Парус» относится [26]:
- планирование потребностей с созданием плана закупки товаров у
поставщиков;
- ведение договорного учета с поставщиками с контролем исполнения
договора;
- ведение складского учета товаров по местам хранения и заполнения.
В бухгалтерии ООО «Проектная мастерская» установлена
автоматизированная система «Парус: Бухгалтерия», которая используется для
ведения бухгалтерского учета и формирования годовой отчетности.
В состав системы «Парус: Бухгалтерия» входят модули для ведения учета
хозяйственных операций с формированием журнала операций, проводок, модули
для ведения учета денежных средств, осуществления расчетов с поставщиками,
покупателями.
Недостатком используемой автоматизированной системы «Парус:
Бухгалтерия» является то, что в ней не предусмотрено ведение календарного
планирования, которое необходимо специалистам для планирования
строительных проектов и сроков их реализации.
Для обеспечения защиты от вредоносного программного обеспечения в
деятельности ООО «Проектная мастерская» применяется антивирусная система
NOD32, которая работает в режиме реального времени и ведет постоянный
мониторинг компьютерной сети.
К основным функциям антивирусной системы NOD32 относится:
- сканирование рабочих станций и сервера на выявление ошибок, вирусов
и другого вредоносного программного обеспечения;
- обновление базы сигнатур в режиме реального времени;
- оценка активности файловой системы, сбор информации по запущенным
процессам в операционной системе;
- ведение учета файлов, помещенных в карантин.
В работе проектно-конструкторского отдела ООО «Проектная мастерская»
применяется программа AutoCAD, которая позволяет ускорить процесс
разработки строительных проектов. В состав системы AutoCAD входят
17
инструменты для автоматизации процессов разработки чертежей этажей, сечений,
нанесения на конструкторские чертежи трубопроводов, воздуховодов и
электрических цепей. При разработке проектов сотрудники предприятия
работают в режиме совместной работы через web-приложение AutoCAD.
1.2 ХАРАКТЕРИСТИКА КОМПЛЕКСА ЗАДАЧ, ЗАДАЧИ И
ОБОСНОВАНИЕ НЕОБХОДИМОСТИ АВТОМАТИЗАЦИИ
1.2.1 Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
К функциям управления ООО «Проектная мастерская» относятся:
- получение заказа на выполнение строительных и отделочных работ;
- расчет стоимости работ по объекту гражданского или промышленного
строительства;
- планирование производства, разработка календарного плана проекта
строительства, выбор материалов и оборудования, строительных машин и
рабочих инструментов;
- формирование плана обеспечения строительными материалами,
машинами и механизмами;
- планирование потребления топлива, составление графика технического
осмотра оборудования;
- оценка потребности в персонале и оформление кадровой документации, а
также выполнение расчета заработной платы;
- формирование финансового плана строительства, бюджетов движения
денежных средств;
- оценка фактических результатов проекта и контроль задолженности;
- ведение оперативного бухгалтерского и налогового учета, а также учета
по МСФО;
- осуществление стратегического и оперативного управления в
строительной организации.
18

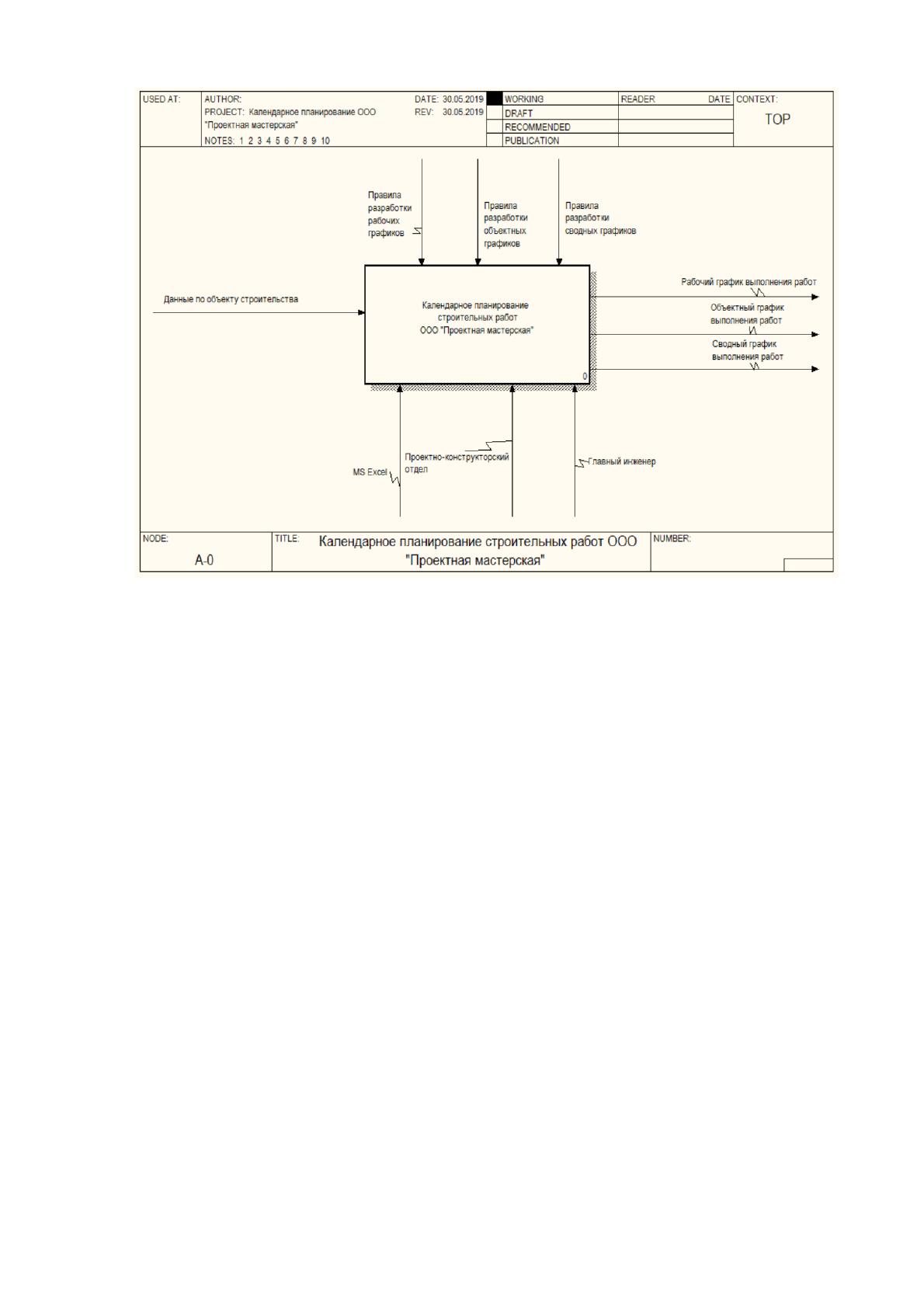

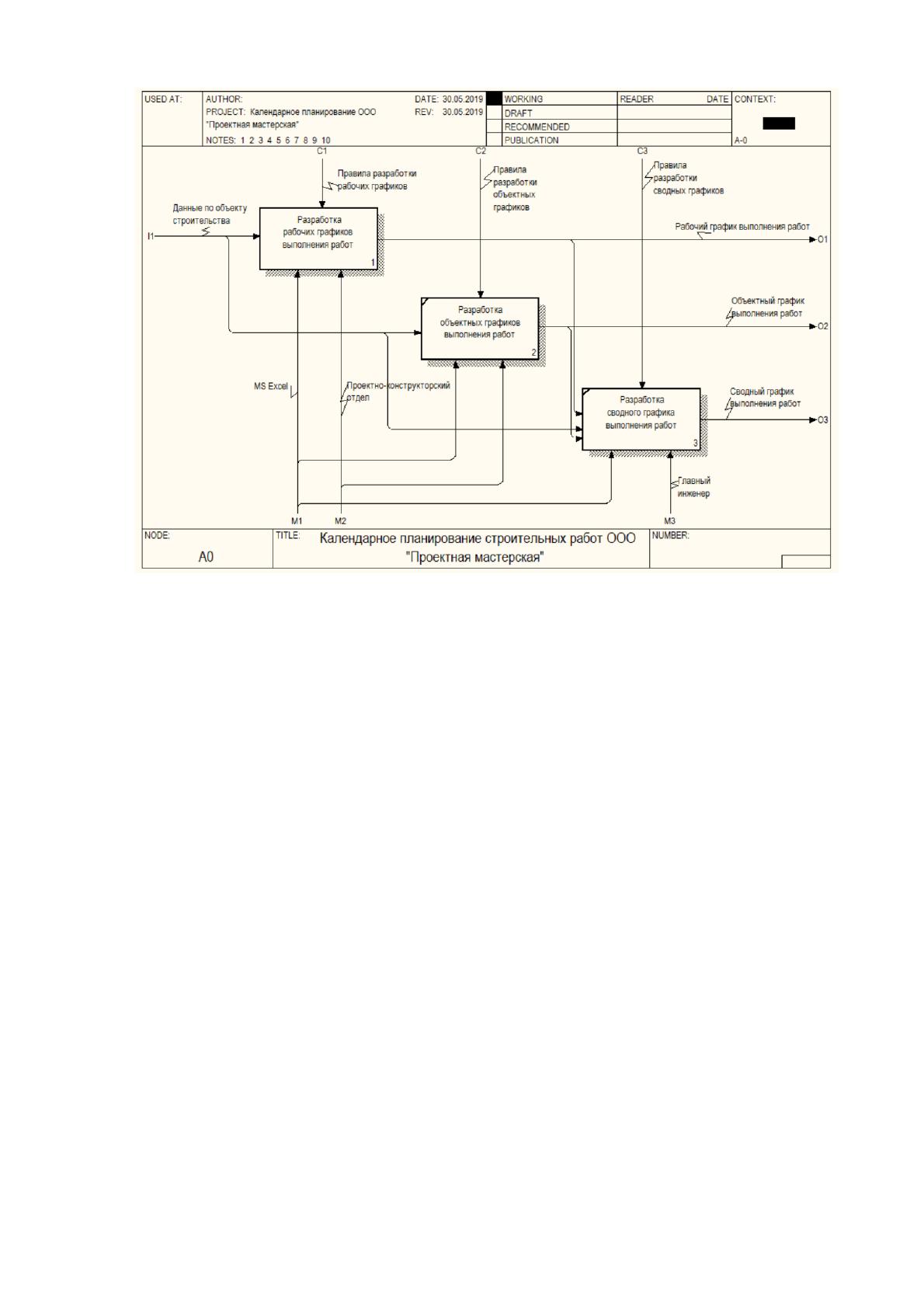

Рассмотрим более детально функцию календарного планирования
строительной организации. В календарном планировании ООО «Проектная
мастерская» выделяются различные этапы.
При разработке календарного графика учитываются сроки выполнения
проекта строительства. В соответствии со сроками строительства составляется
сметная документация, в которую входит наименование строительных работ, их
трудоемкость и стоимость. Для выбора вида работ специалисты ООО «Проектная
мастерская» производят изучение объекта строительства, совместно с заказчиком
формируют этапы выполнения строительных работ, определяют сроки
реализации проекта и необходимые ресурсы.
Достаточно много внимания ООО «Проектная мастерская» уделяется
оперативно-календарному планированию, которое предусматривает разработку
технологических маршрутов и карт для выполнения строительных работ. В
процессе оперативного планирования распределяются задачи по строительным
участкам, устанавливается последовательность и ресурсы для выполнения каждой
стадии проекта.
К основным задачам оперативного календарного планирования ООО
«Проектная мастерская» относится:
- обеспечение равномерности нагрузки на оборудование, работников в
процессе выполнения строительных работ;
- обеспечение ритмичного выполнения строительных работ на основании
установленных объемов и выделенных ресурсов.
Календарное планирование входит в состав производственной программы
предприятия и предусматривает разработку планов графиков движения ресурсов
в разрезе времени, выбор календарно-плановых нормативов, определение режима
работы строительных участков.
В оперативно-календарном планировании достаточно много внимания
уделяется разработке календарного плана строительных работ, в котором должна
быть установлена последовательность выполнения работ на объекте
строительства и сроки их выполнения. От правильного составления календарного
плана зависят сроки реализации проекта, стоимость проекта и нагрузка на
работников.
19
Если календарный план строительства составлен неправильно, то это
может привести к несогласованности действий работников, создать задержки в
сроках сдачи объекта и увеличить стоимость проекта строительства.
В настоящее время специалистами ООО «Проектная мастерская»
разработка календарного плана выполняется с помощью программы MS Excel, и
в большей степени он выполняет роль расписания.
Кроме этого, при составлении сводного календарного плана строительства
сложно определить очередность возведения объектов, продолжительность
подготовительного периода и распределения трудовых и финансовых ресурсов в
разрезе времени.
На стадии разработки сводного календарного плана специалистами ООО
«Проектная мастерская» согласовываются вопросы очередности выполнения
строительных проектов, распределения по проектам объектов строительства. В
объемном календарном графике ООО «Проектная мастерская» определены виды
работ, сроки сдачи объекта в эксплуатацию с разбивкой по месяцам и дням.
Таким образом, существует необходимость использования единой
интегрированной среды, в которой будет обеспечена возможность организации
совместной работы над рабочими календарными графиками, объектными
календарными планами и сводным календарным планом.
1.2.2 Определение места проектируемой задачи в комплексе задач
Для выявления «узких» мест» в проектируемой задаче будем использовать
методологию IDEF0, которая относится к методологиям функционального
анализа и предусматривает построение контекстной диаграммы,
декомпозиционной диаграммы и иерархическое дерево функций [7].
Для применения методологии IDEF0 будем использовать программу ERwin
Process Modeler 7.0, которая включает необходимый инструментарий для
разработки модели бизнес-процессов.
Для определения места проектируемой задачи в комплексе задач
детализируем функции календарного планирования в ООО «Проектная
мастерская». Контекстная диаграмма модели «AS-IS» приведена на рис. 1.4.
20
Рис. 1.4. Контекстная диаграмма модели «AS-IS»
Как видно из контекстной диаграммы модели «AS-IS»для календарного
планирования строительных работ ООО «Проектная мастерская» используются
данные по объекту строительства. В результате календарного планирования
строительных работ формируется рабочий график выполнения работ, объектный
график выполнения работ и сводный график выполнения работ.
В данном процессе участвует главный инженер и проектно-
конструкторский отдел ООО «Проектная мастерская», которые используют в
своей работе программу Microsoft Excel.
В календарном планировании специалисты руководствуются правилами
разработки рабочих графиков, объектных графиков и сводных графиков.
Диаграмма декомпозиции модели «AS-IS» приведена на рис. 1.5.
21
Рис. 1.5. Диаграмма декомпозиции модели «AS-IS»
Как видно из рис. 1.5 в результате декомпозиции были выделены
следующие подзадачи:
- разработка рабочих графиков выполнения работ на основании данных по
объекту строительства с получением рабочего графика выполнения работ;
- разработка объектного графика выполнения работ;
- разработка сводного графика выполнения работ.
Рабочие графики и объектные графики разрабатываются проектно-
конструкторский отделом с применением программы Microsoft Excel, а сводный
график выполнения работ формируются главным инженером, который также
использует в своей работе программы Microsoft Excel.
Следовательно, разработка сводного календарного плана производится
главным инженером. Поскольку программа Microsoft Excel не поддерживает
механизмы совместной работы, то проблемы создает согласование его с проектно-
конструкторским отделом,.
Диаграмма бизнес-процесса «Разработка рабочих графиков выполнения
работ» приведена рис. 1.6.
