44
3. РАЗРАБОТКА ПРОЕКТНЫХ ПРЕДЛОЖЕНИЙ ПО СОВЕРШЕН-
СТВОВАНИЮ ПРОИЗВОДСТВЕННОГО ПРОЦЕСА В СКЛАДСКОМ
ХОЗЯЙСТВЕ ООО "ГАЗПРОМ НЕФТЕХИМ САЛАВАТ"
3.1 Мероприятие по автоматизации складских операций
на ЕСК Общества
Современный подход к автоматизации складской деятельности на Еди-
ном складском комплексе управления материально-технического обеспече-
ния ЕСК ООО «Газпром нефтехим Салават¬ предполагает использование со-
временного оборудования технологии штрихкодирования. В рамках автома-
тизации склада рекомендуется использование следующего оборудования:
- сканеры штрих-кодов для удобной приемки товаров и управления ими [39,
С.112-125];
- принтеры этикеток;
- терминалы сбора данных для быстрого поиска и проведения
инвентаризации.
Использование данных технологий позволяет оптимизировать процес-
сы складирования и обеспечивает точный и эффективный учет товаров на
складе. Условно работу склада можно разбить на три процесса:
1. Поступление товара:
- Поступление товаров от поставщика.
- Поступление товаров из производства.
2. Хранение и учет товара:
- Проведение инвентаризаций товаров.
- Перемещение товаров между складами и помещениями.
3. Выдача товара:
- Списание товаров на внутренние нужды.
- Отгрузка товара получателю.
Эффективное управление каждым из указанных процессов с применением
современных технологий и автоматизированных систем позволяет оптимизи-
45
ровать складскую деятельность, сокращать временные затраты и минимизи-
ровать возможность ошибок.
Процесс приема товаров от поставщика начинается с поступления то-
вара от поставщика на склад. Кладовщик сканирует штрихкоды товаров с ис-
пользованием сканера, занося данные в документ "Поступление товаров" в
базе данных. В случае, если товар поступает без штрихкода, существует два
возможных сценария. Если кладовщик предварительно знает, что некоторые
товары будут без штрихкода, он может заранее подготовить или распечатать
необходимые этикетки, приклеив их к товарам, и затем провести оприходо-
вание на складе с помощью сканирования [7, С.34-47].
В случае неотложной необходимости быстро оприходовать товар, кла-
довщик может провести оприходование по количеству без использования
сканера. То есть товары считаются вручную, и данные вводятся в учетную
систему вручную. После того как документ по поступлению товара будет
проведен в системе, кладовщик может спокойно приступить к штрихкодиро-
ванию товаров, печатая этикетки с штрихкодами и наклеивая их на товар.

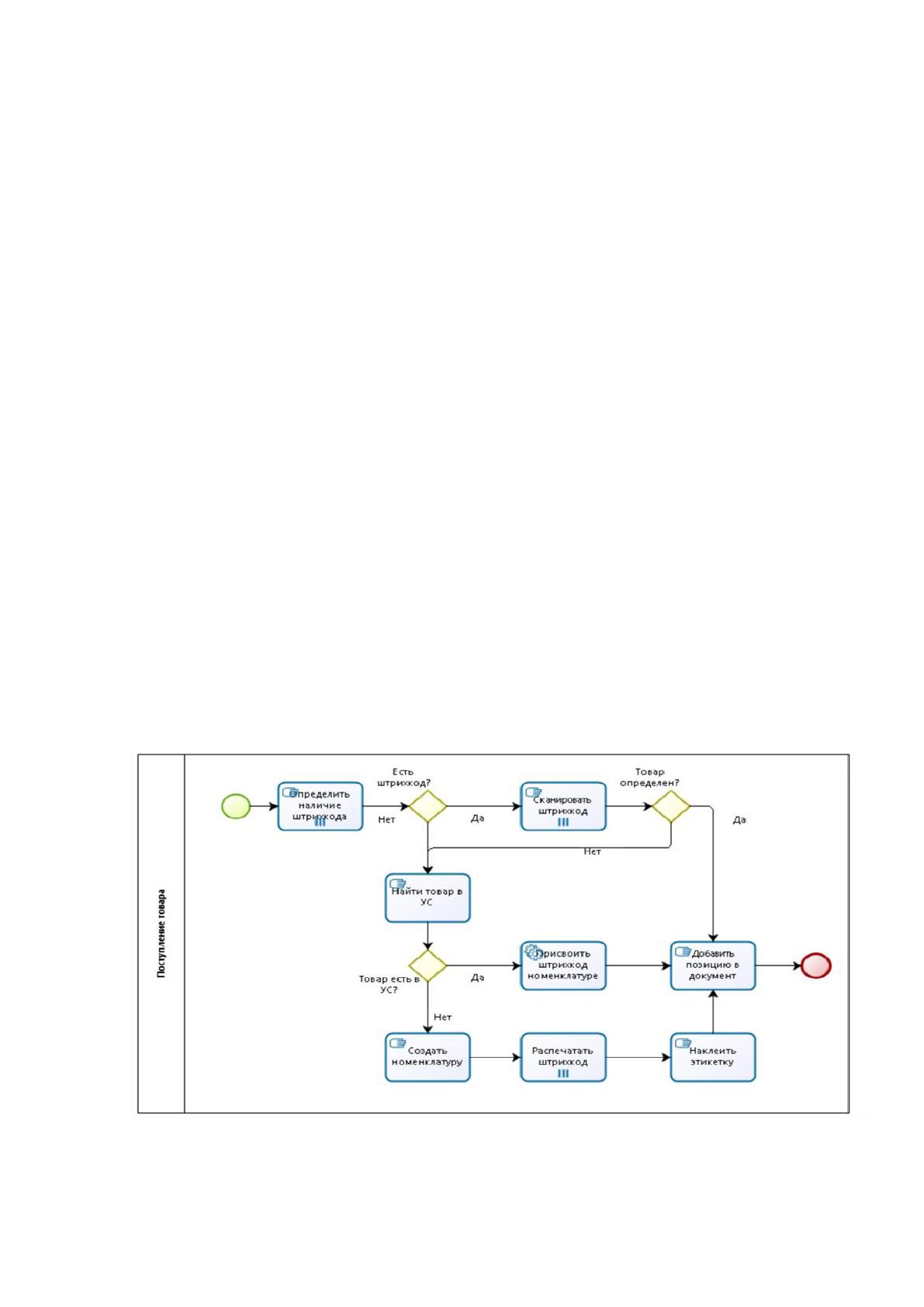

Рисунок 3.1 Процесс поступления материалов от поставщика с помощью
предлагаемых средств автоматизации
46
Хранение и учет товаров включают проведение инвентаризаций, а так-
же перемещение товаров между складами и подразделениями. Процесс пере-
мещения товаров осуществляется путем сканирования их штрихкодов. Этот
процесс представляет собой совместную операцию выдачи товара с одного
склада и приема на другом. Для этого открывается соответствующий доку-
мент "Перемещение товаров", в который сканируется штрихкод необходимо-
го товара [16, С.112-125].
При проведении инвентаризации кладовщики сканируют товары на
стеллажах с использованием терминала сбора данных. Каждый товар отска-
нированный кладовщиком передается в учетную систему в форме документа
"Инвентаризация товара" или "Пересчет товара". Эти документы содержат
информацию о том, какие материалы были отсканированы в процессе инвен-
таризации. После завершения процедуры кладовщик удаляет данные из тер-
минала, готовя его к следующей серии сканирования. Результаты инвентари-
зации сравниваются системой с учетными данными, выявляя излишки и
недостачи товаров [35, С.78-91].

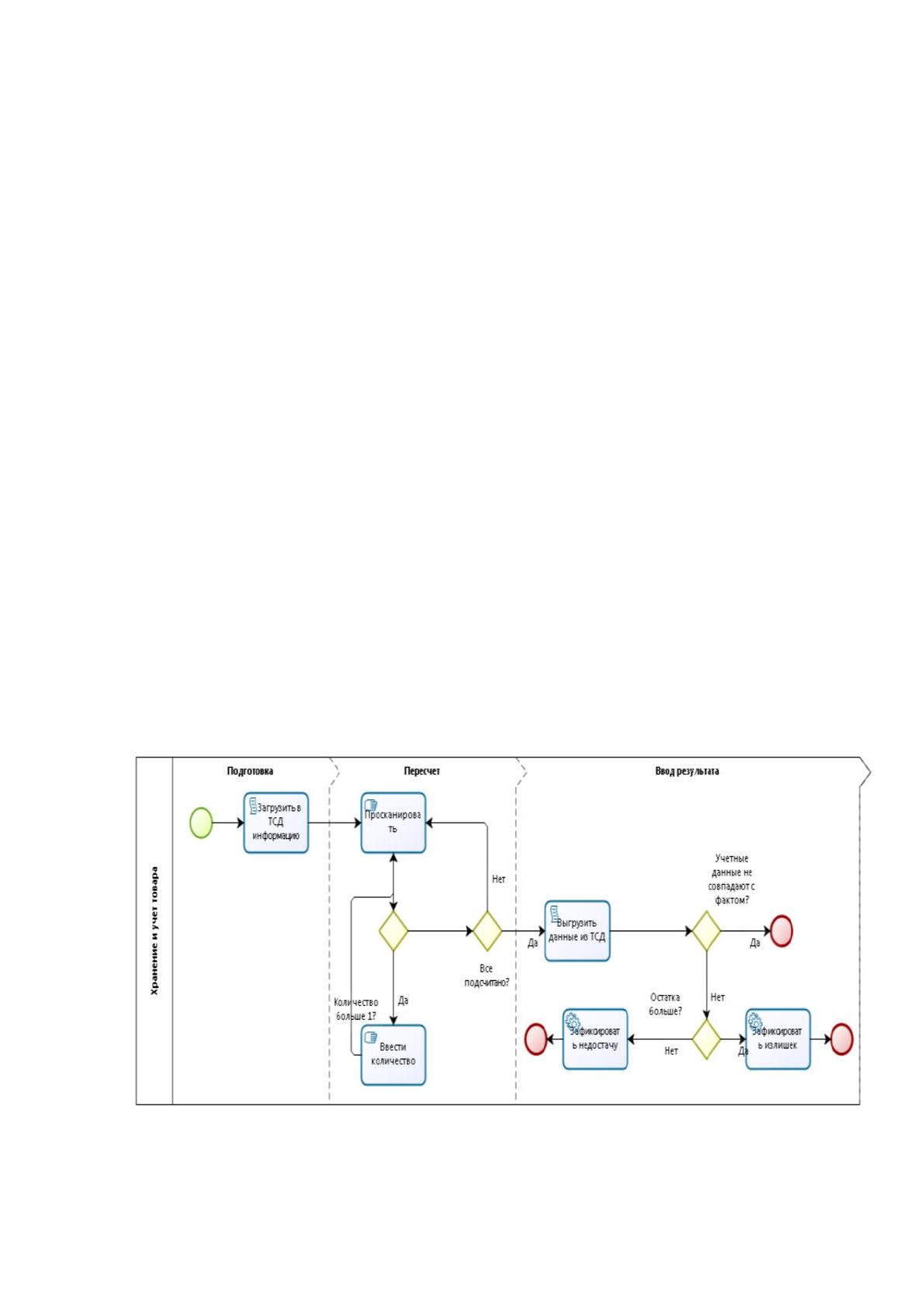

Рисунок 3.2 Описание процесса хранения и учета материалов на складе с по-
мощью предлагаемых средств автоматизации
47
3.2 Реализация штрихкодирования при автоматизации учета ТМЦ на
складе ООО «Газпром нефтехим Салават¬.
Внедрение системы штрихкодирования и организация адресного хра-
нения на складе становятся важными компонентами обеспечения эффектив-
ности и мгновенной обработки данных. Эти технологии существенно упро-
щают поиск необходимой номенклатуры, обеспечивая быструю и точную
идентификацию товаров с использованием сканеров. Такой подход снижает
риск ошибок и повышает оперативность складских процессов [38, С.112-
125].
Система адресного хранения предусматривает разбиение складского
пространства на конкретные адреса, что облегчает точную локализацию то-
варов. Каждый адрес может быть привязан к определенному стеллажу, полке
или участку на полу. Совмещение технологии штрихкодирования с адресным
хранением обеспечивает оперативный поиск, перемещение и контроль за за-
пасами товаров. Этот интегрированный подход повышает эффективность
управления складскими ресурсами.
На складах ЕСК УМТО ООО "Газпром нефтехим Салават", где преду-
смотрены стеллажи, габаритные грузы могут быть установлены на полу с ис-
пользованием специальных поддонов. Подобная методика является распро-
страненной практикой, направленной на обеспечение удобства хранения, об-
работки и перемещения товаров на складе.
Для эффективного запуска системы штрихкодирования и автомати-
зации учета товарно-материальных ценностей на складе требуется выполнить
ряд ключевых шагов. Среди них важно осуществить закупку соответствую-
щего оборудования, внедрить систему управления складом и обеспечить
обучение персонала. В данном случае оборудование для автоматизации скла-
да включает три основные категории устройств: терминалы сбора данных
(ТСД), принтеры этикеток (ПЭ) и сканеры штрихкодов (СШ) [31, С.78-91].
48
1. Терминалы сбора данных (ТСД): предназначены для эффективного
считывания информации с штрихкодов товаров и ввода данных в систему
управления складом. Выбор конкретного ТСД зависит от особенностей лока-
ции склада и условий хранения товаров. Например, в случае холодильных
складов может потребоваться применение специализированных и защищен-
ных ТСД.
2. Принтеры этикеток (ПЭ): является неотъемлемой частью системы
штрихкодирования. Принтеры предназначены для печати этикеток с уни-
кальными штрихкодами, которые в последствии наклеиваются на соответ-
ствующие товары. Выбор конкретного типа принтера зависит от объема пе-
чати и особых требований, предъявляемых к качеству печати.
3. Сканеры штрихкодов (СШ): предназначены для оперативного счи-
тывания информации с штрихкодов товаров и последующей передачи этих
данных в систему учета. Разнообразные модели сканеров могут быть выбра-
ны в зависимости от характеристик товаров и конкретных условий хранения
на складе.
Выбор устройств, таких как терминалы сбора данных (ТСД), принтеры
этикеток (ПЭ) и сканеры штрихкодов (СШ), осуществляется в зависимости
от специфики места хранения товаров и условий окружающей среды, напри-
мер, наличия холодильных складов или открытых площадок. Эффективность
оборудования напрямую зависит от объема и сложности операций по учету
товаров.
Однако, равным образом важен процесс обучения персонала, который
должен охватывать основы работы с новым оборудованием, программным
обеспечением и процессами учета товаров. Обучение может быть проведено
как внутренними силами компании, так и с использованием образовательных
программ, предоставляемых поставщиками оборудования и программного
обеспечения. Это направление обеспечит более эффективное внедрение и ис-
пользование новой системы учета товаров на складе.
49
3.2.1. Терминал сбора данных
Инновационное устройство, известное как терминал сбора данных
(ТСД), предназначено для оперативного сбора и обработки информации о то-
варах или продукции на складе. ТСД оснащен сенсорным дисплеем, клавиа-
турой и считывателем штрихкода, что позволяет автоматизировать ключевые
операции в хранилище. Для передачи данных в базу данных предприятия
устройство использует различные интерфейсы, такие как USB, Bluetooth, Wi-
Fi и GPRS. ТСД также интегрировано с собственным программным обеспе-
чением MobileLogistics. На рынке ведущими производителями терминалов
сбора данных являются компании, такие как Unitech, Datalogic, Motorola и
CipherLab. Для эффективной работы в условиях промышленного производ-
ства с высокой влажностью и перепадами температуры рекомендуется ис-
пользовать устройства с надежной защитой. Одним из оптимальных вариан-
тов, отвечающих данным критериям, является ТСД CipherLab CP60 (см. ри-
сунок 3.3) [25, С.45-58].
50
Рисунок 3.3 Терминал сбора данных CipherLab CP60
Таблица 3.1
Характеристики терминала сбора данных CipherLab CP60
Тип сканера
Лазерный
Тип дисплея
Цветной, сенсорный 3,5"
Разрешение дисплея
480x640 точек
Размеры (Ш х Д х В)
182 x 83 x 42 мм
Питание
3,600mAh, литий ионный минимум 10 часов
Вес
516 гр.
Рабочая температура
-30°... + 55° C
Класс защиты
IP67 (падение с 1,8 м)
Класс ТСД
Промышленный
Связь по Bluetooth
Да
Память
512 MB, 4 GB Flash
Цена
31 892 руб.
51
ТСД - это специально разработанное устройство для применения в об-
ласти складской логистики, а встроенная система GPS позволяет точно опре-
делять местоположение персонала. Такой функционал способствует оптими-
зации обязанностей сотрудников, улучшению бизнес-процессов и сокраще-
нию временных затрат на передвижение по складу.
3.2.2 Принтер для печати этикеток
Когда требуется маркировка упаковки товаров или поддона с материа-
лами, существует два способа решения этой задачи:
- Заказать необходимое количество этикеток с нужными параметрами
формата у типографии.
- Использовать термопринтер или термотрансферный принтер для пе-
чати этикеток с штрих-кодом.
В контексте автоматизированных складов предпочтительным является
второй вариант, так как он не требует дополнительного заказа у типографии,
что ускоряет процесс маркировки [33, С.78-91].
Принцип функционирования термопринтера (см. рисунок 3.4) основан
на технологии прямой термопечати термоголовкой принтера. Под воздей-
ствием тепла термоголовка обеспечивает прогрев этикетки с термочувстви-
тельным слоем, формируя изображение. Важно отметить, что этот метод
подвержен воздействию внешних факторов: этикетки могут подвергаться
выцветанию под воздействием солнечных лучей и быстрому загрязнению,
что представляет собой недостаток, особенно в условиях повышенных требо-
ваний к качеству этикеток в процессе складского хранения.
52

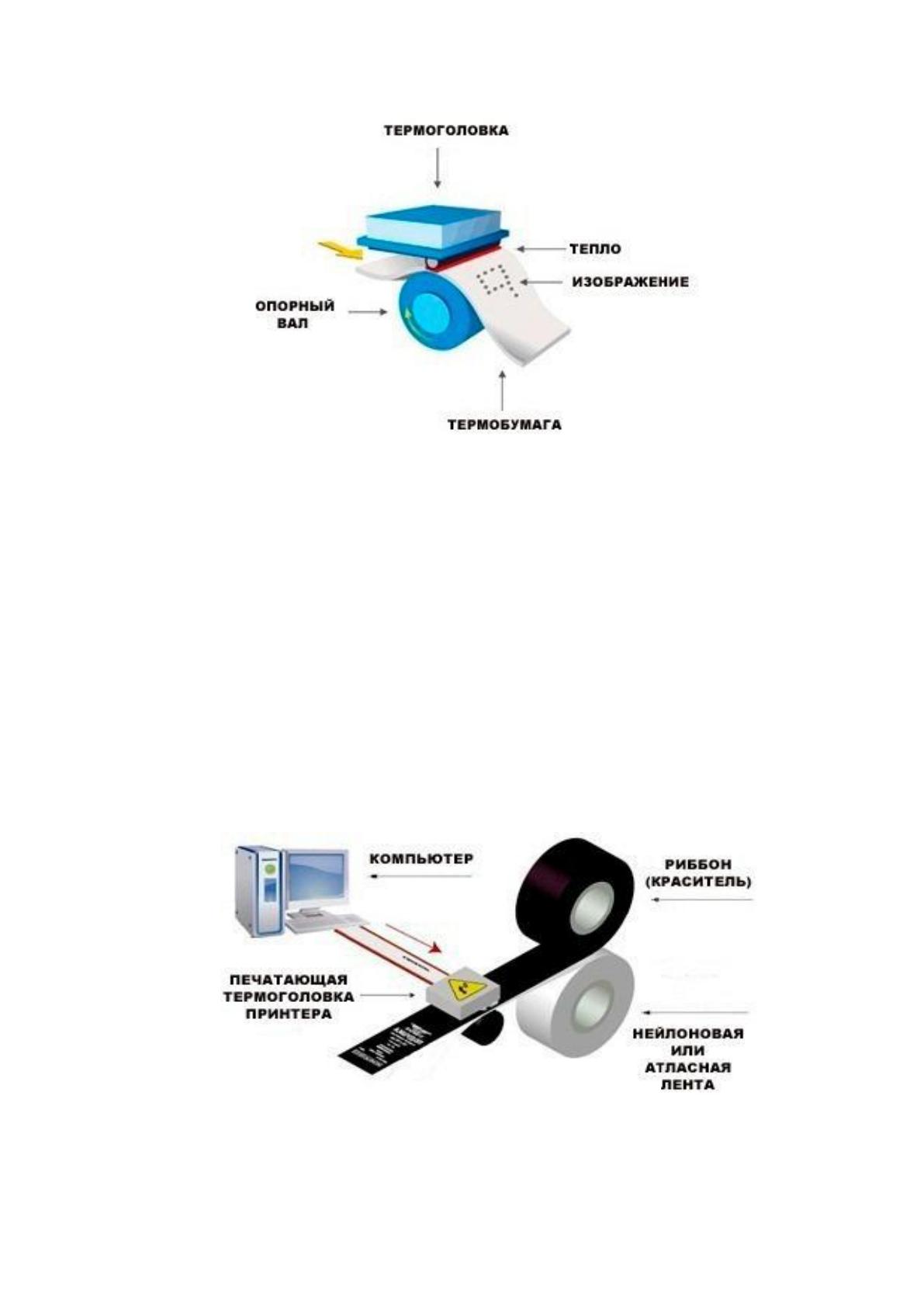

Рисунок 3.4 – Устройство термопечати
Принцип работы термотрансферного принтера включает в себя нагрев
риббон-красящей ленты. Под воздействием тепла краска на ленте переносит-
ся на этикетку, создавая изображение. Такие этикетки обладают повышенной
устойчивостью к механическим воздействиям, сохраняют четкость и стой-
кость со временем, а также обладают влагоустойчивостью. Такой метод пе-
чати обеспечивает более долговечные и надежные результаты, что особенно
важно для этикеток, используемых в условиях складского хранения.
Рисунок 3.5 – Устройство термотрансферной печати
53
При разработке системы автоматизированного складского учета крайне
важно выбрать этикетки, обладающие высокой влагоустойчивостью и спо-
собностью сохранять четкость печати даже в экстремальных условиях, таких
как изменения температуры, воздействие влаги и другие факторы. Для до-
стижения этих требований рекомендуется использовать термотрансферный
принтер. Один из наиболее известных и востребованных брендов в этой об-
ласти — Zebra, который гарантирует высококачественную термотрансфер-
ную печать и может использоваться для нанесения изображений на термо-
этикетки без использования риббона [29, С.45-58].
Рисунок 3.6 – Термо/Термотрансерный принтер Zebra ZT-230
Таблица 3.2
Характеристики Термо/Термотрансерный принтера Zebra ZT-230
Наименование характеристики
Количественная оценка
Вес
9,1 кг.
Внешний диаметр рулона этикеток
114 мм
Размеры (Д х Ш х В)
432 x 242 x 277 мм
Ширина печати (max)
104 мм
Скорость печати (max)
до 152 мм/сек
Разрешение
203 dpi
Температура рабочая (min-max)
от +5°C до +40°C
