Отделом логистики осуществляется разработка и реализация
логистических схем и потоков товародвижения как внутри, так и вне
предприятия. Складами непосредственно реализуются функции
складирования и складской оптимизации.
1.1.3. Программная и техническая архитектура ИС предприятия
Средства технической архитектуры ООО «Имаго» составляют сервера,
сетевое оборудование, персональные компьютеры и оргтехника.
Структурная схема технической архитектуры предприятия
представлена на рисунке 1.2.
Далее приведем более подробную характеристику основных элементов
технической архитектуры.
Компания использует сервер ETegro Hyperion RS130 G3 —
универсальный сервер на базе Intel Xeon. Сбалансированная структура
сервера обеспечивает важные рабочие характеристики, такие как
производительность, расширяемость, поддержка виртуализации,
энергоэффективность.
В таблице 1.2 приведены технические характеристики сервера.
17

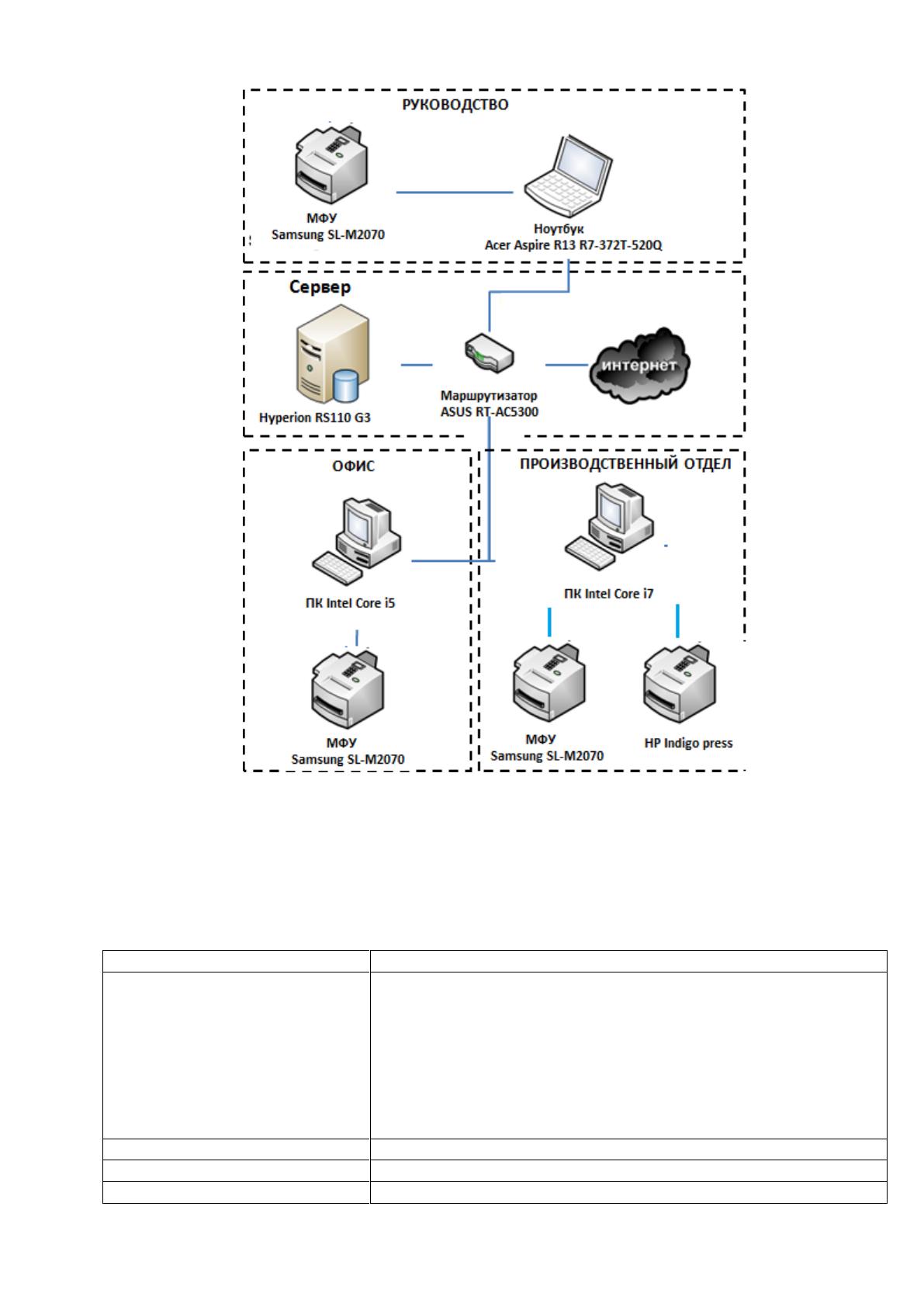

Рисунок 1.2 – Структурная схема технической архитектуры
ООО «Имаго»
Таблица 1.2
Технические характеристики сервера Hyperion RS110 G3
Характеристика
Описание
Платформа
Форм-фактор сервера: tower
Процессорные сокеты: LGA1151
Максимальное количество устанавливаемых CPU: 1
Количество слотов для ОЗУ: 4
Максимально возможный суммарный объем ОЗУ: 64 Гб
Форм-фактор отсеков накопителей: LFF (3.5")
Количество отсеков для накопителей: 2
Интерфейс накопителей: SATA
Центральный процессор
Intel Xeon E3-1220 v6, частота 3000 МГц, 4 ядра
Подсистема памяти (ОЗУ)
DDR4 UDIMM ECC, 8 гб, частота 2133 МГц
Хранилище данных
2 HDD накопителя (2x1 Тб (SATA)), интегрированный RAID
18
контроллер Dynamic Smart Array B140i
Система питания
1 блок питания, мощность системы питания: 350 ВТ
Подключение, интерфейсы
Сетевой адаптер: HP 332i
Скорость передачи данных Ethernet: 10/100/1000
Мбит/с
Количество портов Ethernet: 2
Интерфейсы PCI-E: 1 слот x8, 1 слот x16, 2 слота x4
Форм-фактор плат расширения PCI-E: полноразмерный
Видео интерфейсы: 1x VGA (D-Sub)
Количество и тип USB: 2x USB 2.0, 6x USB 3.0
Для подключения к Интернету используется маршрутизатор ASUS RT-
AC5300. Соединение возможно, как через провод, так и с помощью модуля
Wi-Fi стандарта 802.11. Данный стандарт обеспечивает высокую пропускную
способность (до 5334 Мбит/с). Кроме того, такая производительность
достигается благодаря применению технологии Broadcom NitroQAM, а также
3-частотному диапазону связи. При этом диапазон частоты автоматически
подстраивается отдельно для каждого устройства, подключенного в данный
момент к роутеру через Wi-Fi-модуль.
Маршрутизатор ASUS RT-AC5300 обеспечивает также и проводную
связь, при которой задействуется технология объединения каналов.
Благодаря такому новшеству скорость передачи данных увеличивается
многократно – до 2 Гбит в секунду.
В таблице 1.3 приведены основные характеристики маршрутизатора.
Таблица 1.3
Технические характеристики маршрутизатора ASUS RT-AC5300
Характеристика
Описание
Подключение к сети
интернет (WAN)
Беспроводной выход в интернет 3G (требуется USB
модем), 4G/LTE (требуется USB модем)
Поддержка IPv6: есть
Wi-Fi
Стандарты Wi-Fi: 802.11aс, 802.11a, 802.11b/g/n
Диапазон частот Wi-Fi модуля: 2.4 ГГц, 5 ГГц
Максимальная скорость по частоте 2.4 ГГц: 1000
Мбит/с
Максимальная скорость по частоте 5 ГГц: 4334 Мбит/с
Одновременная работа в двух диапазонах: есть
Тип и количество антенн: внешняя несъемная x8
Коэффициент усиления антенны: 5 dBi
Безопасность соединения: WEP, WPA, WPA2, 802.1x
Порты
Количество LAN портов: 4
19
Базовая скорость передачи данных: 1000 Мбит/сек
Количество и тип USB портов: USB 2.0 type A x1, USB
3.0 type A x1
Функции USB порта: подключение USB модема, принт-
сервер, файловый сервер, внешний накопитель
Маршрутизация
Поддержка DHCP, Статическая маршрутизация
Протоколы динамической маршрутизации: IGMP v2,
IGMP v1
Dynamic DNS: есть
Безопасность
Межсетевой экран (Firewall), NAT, SPI,
Демилитаризованная зона (DMZ)
VPN
VPN pass through
Функции
Управление: Web-интерфейс, SNMP
Руководителем предприятия используется ноутбук Acer Aspire R13 R7-
327T-520Q на базе платформы Intel Skylake, процессор Intel Core i5 6200 U;
персональные компьютеры сотрудников офиса также функционируют на
базе процессора Intel Core i5, сотрудников производственного отдела – на
базе процессора Intel Core i7, поскольку выполнение базовой функции
предприятия – подготовки полиграфической продукции требует больших
производственных мощностей.
Этот же фактор обусловил и обеспечение сотрудников ООО «Имаго»
оргтехникой – у руководства и в отделах используются
многофункциональные устройства Samsung SL-M2070, в производственном
отделе также используется устройство HP Indigo Press, характеристики
которого представлены в таблице 1.4.
Таблица 1.4
Технические характеристики HP Indigo Press
Характеристика
Описание
Красочность машины:
до 7+7
Производительность
оттисков в час
8 000 - формата А3, красочностью 1+0,
2 000 - формата А3, красочностью 4+0,
1 000 - формата А3, красочностью 4+4
Разрешение печати
219х2438 dpi и 2438x2438 dpi HDI при 8bit
Линиатура печати, lpi
144, 160, 175, 180, 230
Максимальный формат
листа, мм
330х470
Размер максимальной
запечатываемой области, мм
317х450
Плотность запечатываемого
80-350 - мелованная бумага
20
материала, г/м2:
60-320 - немелованная бумага
Модуль самонаклада
- три лотка для стоп бумаги высотой 180мм
(суммарно 6000 листов, 120 г/м2)
- один лоток для стопы бумаги высотой 70мм (700
листов, 120 г/м2)
- все лотки могут подавать все типы бумаг,
одобренные для машины
Число модулей самонаклада
4
Модуль приемки готовой
продукции
стапель для приемки запечатанных листов с
высотой стопы 600мм (6 000 листов, 120 г/м2), с
возможностью сдвига тиражей в стопе относительно
друг друга лоток для пробных оттисков с высотой
стопы 25мм (100 листов, плотностью 120 г/м2)
Система управления
технологическим процессом
HP press Production Manager с растровым
процессором Harlequin с возможностью
масштабирования, под управлением WindowsXP Pro
Формат данных
PostScript Level 1, 2, 3, PDF 1 6, PDF/X-1a:2001,
PDF/X3:2002, PDF/X3:2003 TIFF, JPEG, EPS, PPML,
JLYT
Схема программной архитектуры ООО «Имаго» приведена на рисунке
1.3.
Пакет программного обеспечения сотрудников включает следующие
элементы:
- операционная система Windows 10;
- пакет Microsoft Office 2013;
- антивирус Kaspersky Total Security
- Internet Explorer 11;
- Adobe Acrobat Reader;
- Skype.
Также сотрудниками ООО «Имаго» в соответствии с
функциональными задачами используются прикладные пакеты
программного обеспечения, основные из которых - 1С Бухгалтерия. 8.2,
Adobe Photoshop, Total Commander, Key Collector, KeyAssort, PageWeight,
WireframeSketcher, Site-auditor, Remote Administrator Control Client, Radmin
Viewer, LiveTex и др.
21

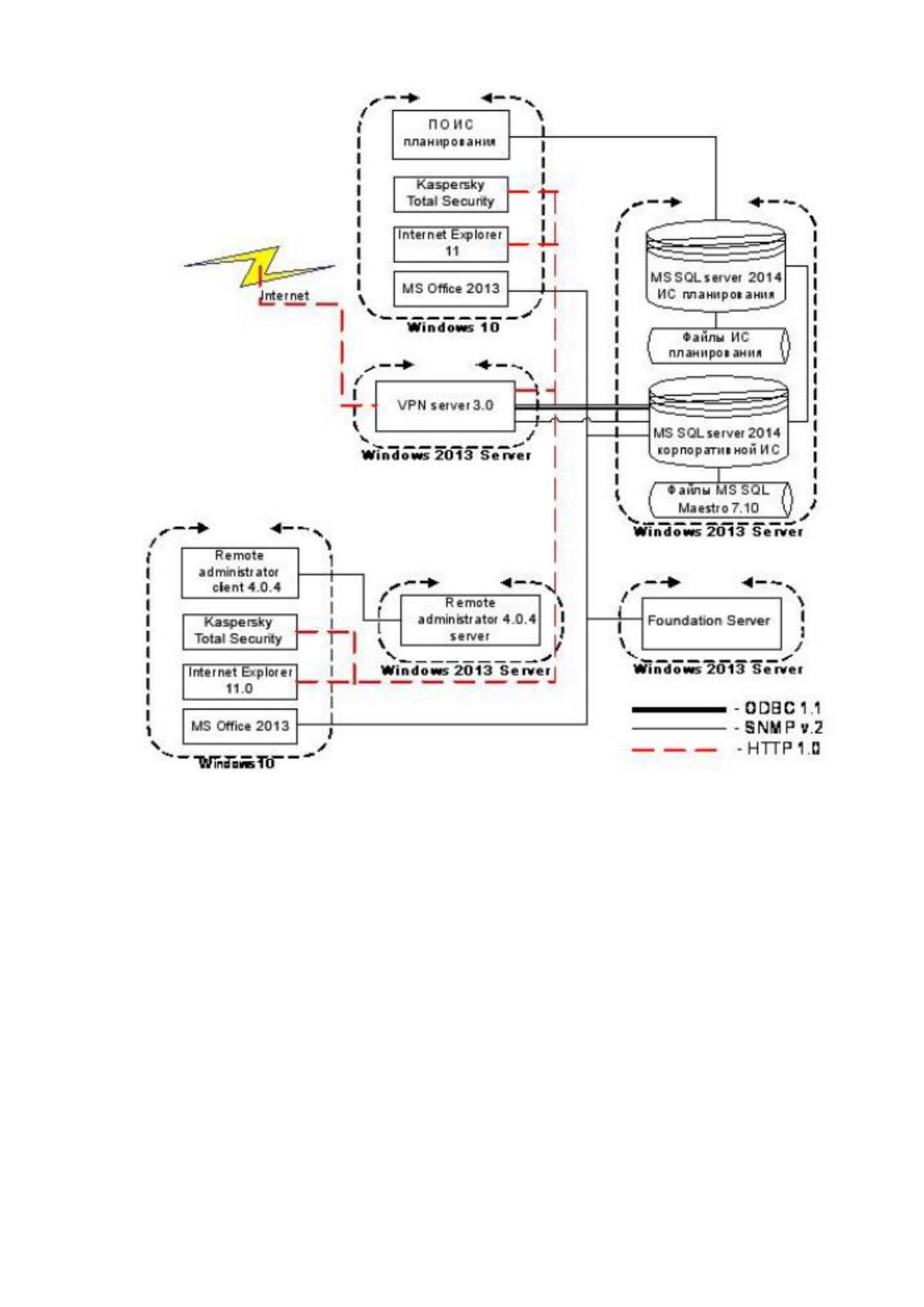

Рисунок 1.3 – Схема программной архитектуры ООО
«Имаго»
Охарактеризовав существующую ситуацию на предприятии, определим
направления совершенствования его деятельности.
22
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости разработки электронного магазина
1.2.1. Выбор комплекса задач и характеристика существующих
бизнес процессов
Для ООО «Имаго» характерен достаточно высокий и эффективный
уровень автоматизации бизнес-процессов по основному виду деятельности –
производству полиграфической продукции. Однако условия динамичной
внешней среды и высокой конкуренции требуют от компании расширения
направлений деятельности с целью повышения конкурентоспособности и
прибыльности.
Одним из существующих, однако не достаточно развитых на
сегодняшний день направлений деятельности предприятия является
реализация готовой продукции – полиграфической и сувенирной,
текстильной, бескаркасной мебели, канцтоваров. Считаем данное
направление достаточно перспективным и требующим совершенствования.
Исходя из вышесказанного, остановимся более подробно на бизнес-
процессах организации в области торговли готовой продукцией (рис. 1.4).

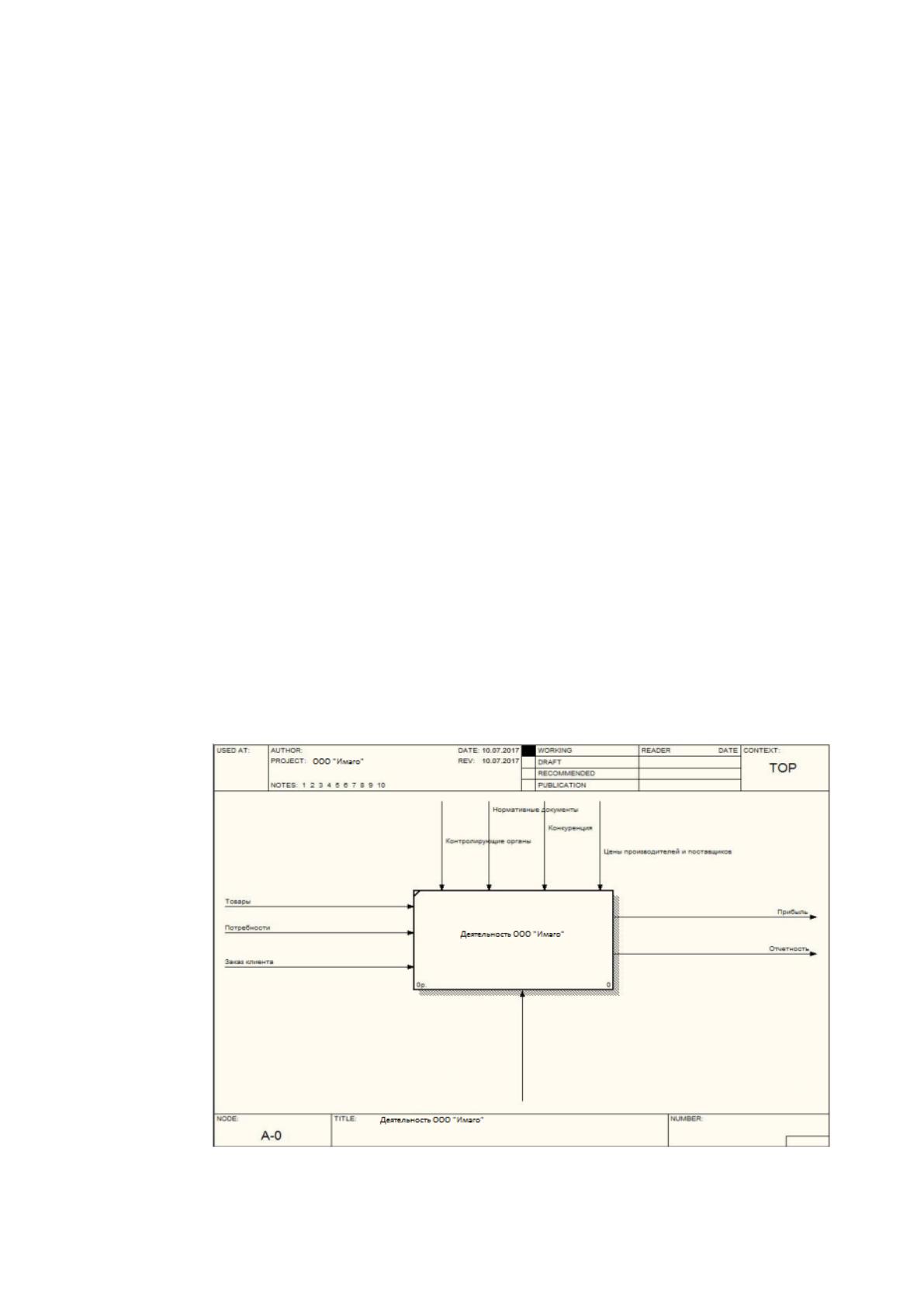

Рисунок 1.4 – Контекстная диграмма ООО «Имаго» по
реализации готовой продукции
23
Исполнителями процессов, представленных в модели, являются
директор организации, менеджер по продажам, бухгалтер, логист, оператор и
работники склада.
Входящие процессы:
- товары – готовая продукция (полиграфическая и сувенирная,
текстильная, бескаркасная мебель, канцтовары);
- потребности – емкость рынка продукции и спрос на нее;
- заказ клиента – основной процесс, от которого зависит объем
реализации.
Ключевыми условиями, влияющими на работу ООО «Имаго» являются
следующие:
- нормативные документы – законодательные и прочие нормативно-
правовые акты государственного и регионального уровня, а также
внутрифирменные документы (приказы, распоряжения, должностные
инструкции и т.п.);
- контролирующие органы – органы, регулирующие деятельность в
сфере торговли – органы государственной и муниципальной власти,
фискальные органы и др.;
- цены поставщиков и производителей – один из основных ценовых
факторов, определяющих себестоимость реализуемой продукции.
Результаты работы:
- прибыль (формируется в основном за счет торговой надбавки от
реализации произведенной либо приобретенной для перепродажи
продукции);
- отчетность (как внешняя для контролирующих органов, так и
внутренняя для менеджмента предприятия в целях эффективного
управленческого учета и управления в целом).
Единая система автоматизированного управления предприятием ООО
«Имаго» отсутствует, что является его существенным недостатком,
поскольку современные системы управления полиграфическим
24
предприятием содержат большое количество программных модулей,
осуществляющих следующие функции:
1) Оформление и расчет полиграфического заказа;
2) Подготовка производственной документации;
3) Взаиморасчеты с заказчиками, подготовка расчетных и отгрузочных
документов;
4) Планирование и диспетчеризация производства;
5) Производственный учет;
6) Расчет плановой и фактической себестоимости;
7) Планирование расходов материалов, резервирование материалов;
8) Учет бумаги и материалов;
9) Учет готовой продукции;
10) Оперативная производственная отчетность;
11) Анализ достигнутых результатов;
12) Контроль за прохождением заказа в режиме online [18, c.75]
Перечисленные возможности данных программных продуктов
позволяют обеспечить регуляцию большинства аспектов деятельности
полиграфического предприятия.
Для автоматизации деятельности ООО «Имаго» в рамках задач
исследования подлежат, в первую очередь, процессы закупок, складского
учета, продаж и бухгалтерского учета, которые несут основную смысловую
нагрузку при автоматизации продаж готовой продукции предприятием.
1.2.2. Определение места проектируемой задачи в комплексе задач
и ее описание
Создание программы автоматизации заказа является многоаспектным
процессом, зависит от совокупности различных факторов, таких как
принципы и алгоритмы вычисления стоимости заказа в условиях
полиграфического предприятия, особенности оформления интерфейсов
25
интерактивных приложений, особенности программирования с помощью
различных средств разработки [10, c.97].
Себестоимость и рыночная цена изготовления полиграфической
продукции может быть определена на основе различных подходов,
критериями обоснованности применения которых в том или ином случае
может выступать не только получение максимальной прибыли, но и
особенности структуры и функционирования предприятия, характер
взаимоотношений с заказчиками и другие факторы.
Печатная полиграфическая продукция по сравнению со многими
другими товарами отличается высокой сложностью, разнообразием и
многоэтапностью производства. В результате на ценообразование единицы
печатной продукции в равной степени влияют как характеристики самого
изделия (такие, как формат, тираж, красочность, тип бумаги и других
используемых материалов), так и особенности процесса изготовления
данного издания (технологические операции, виды и модели оборудования,
продолжительность изготовления тиража, количество и квалификация
необходимых работников и другие) [13, c.129].
Для корректного определения стоимости полиграфической продукции
необходимо, учитывая все вышеперечисленные факторы, определить прежде
всего себестоимость изготовления тиража, значение которой эквивалентно
комплексной величине всех типов затрат на производство данной продукции.
Что касается реализации уже готовой продукции, то декомпозиция
процесса заказа представлена на рисунке 1.5.
В ООО «Имаго» заказы на приобретение готовой продукции принимает
менеджер по продажам. Для создания заказа входными данными являются
ассортимент продукции и непосредственно клиент как заказчик.
Основываясь на этих данных, процесс покупки может быть
скорректирован за счет предоставления клиенту различных дополнительных
возможностей – скидок, рассрочки, кредита и др. Итогом операции является
формирование окончательной цены, которая, кроме индивидуальных
