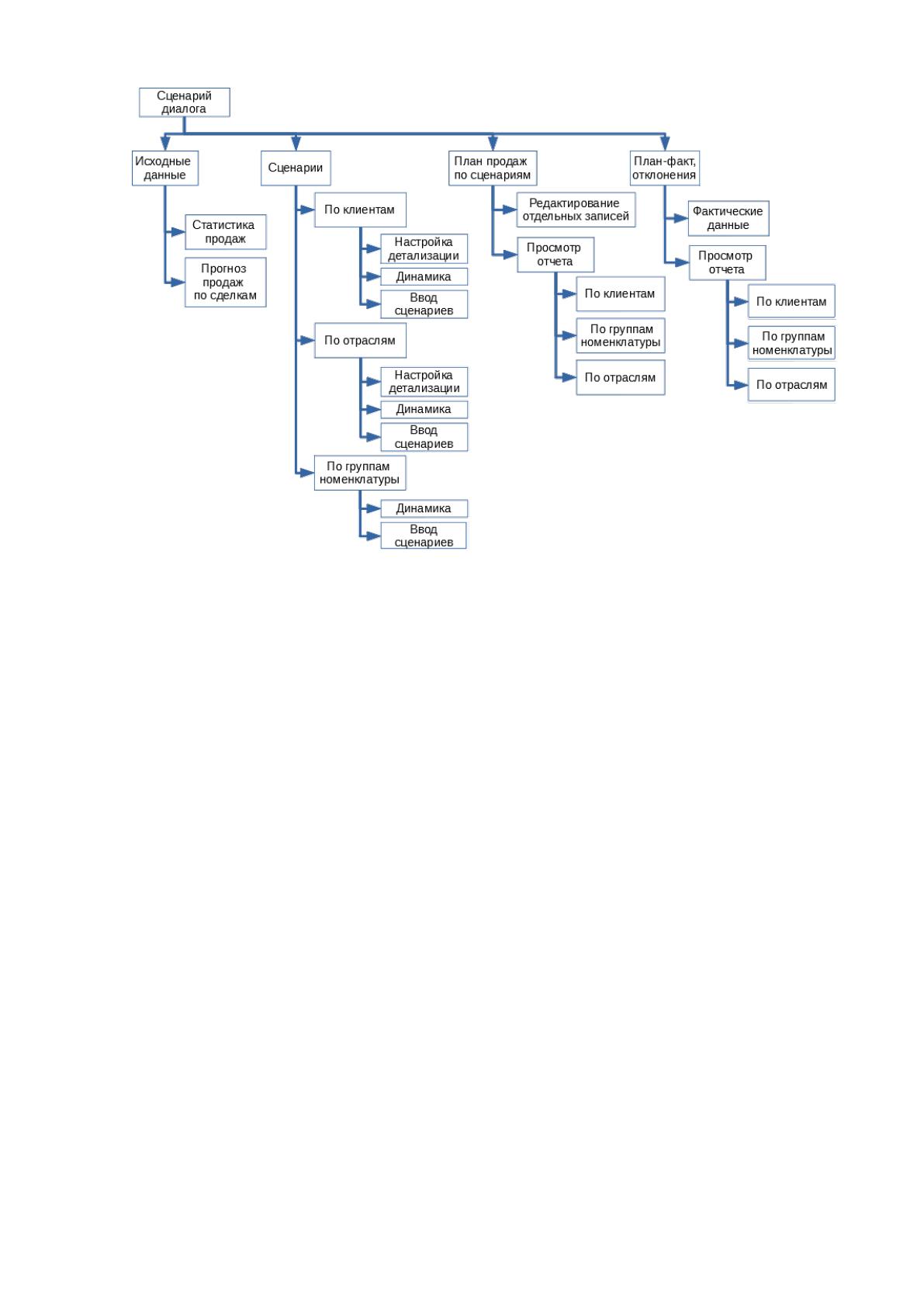

Рисунок 22 - Сценарий диалога разработанного модуля
Схема ER-модели приведена на рисунке 23. Поскольку данная система
реализована без создания новых справочников, то на неё не выведены уже
существующие в системе и используемые справочники 1C. Поскольку решение
реализовано в виде единого документа 1С, то формально, с точки зрения
организации данных в 1С, ключевым полем для самого документа является его
ссылка, для его табличных частей – сочетание ссылки на документ и номера
строки. То есть формально, в разработанном решении нет больше ключевых
полей.
С точки зрения логической организации решения, ключевых полей в
данной системе больше и к ним следует отнести поля «Контрагент», «Контрагент
для планирования», «Отрасль», «Отрасль для планирования», «Вид», «Марка»,
ГОЗ, «ИД госкантракта». Организация данных без строгих связей может привести
к тому, что в результатной информации пользователь отразит то, что не попало в
справочники. При решении данной задачи, такое нестрогое отношение к данным
считаю допустимым, поскольку в данной работе автоматизируется деятельность
планирования, которая сама по себе не являющаяся строго структурированной, и
76
накладывая на неё лишние ограничения можно нанести вред эффективности
использования.

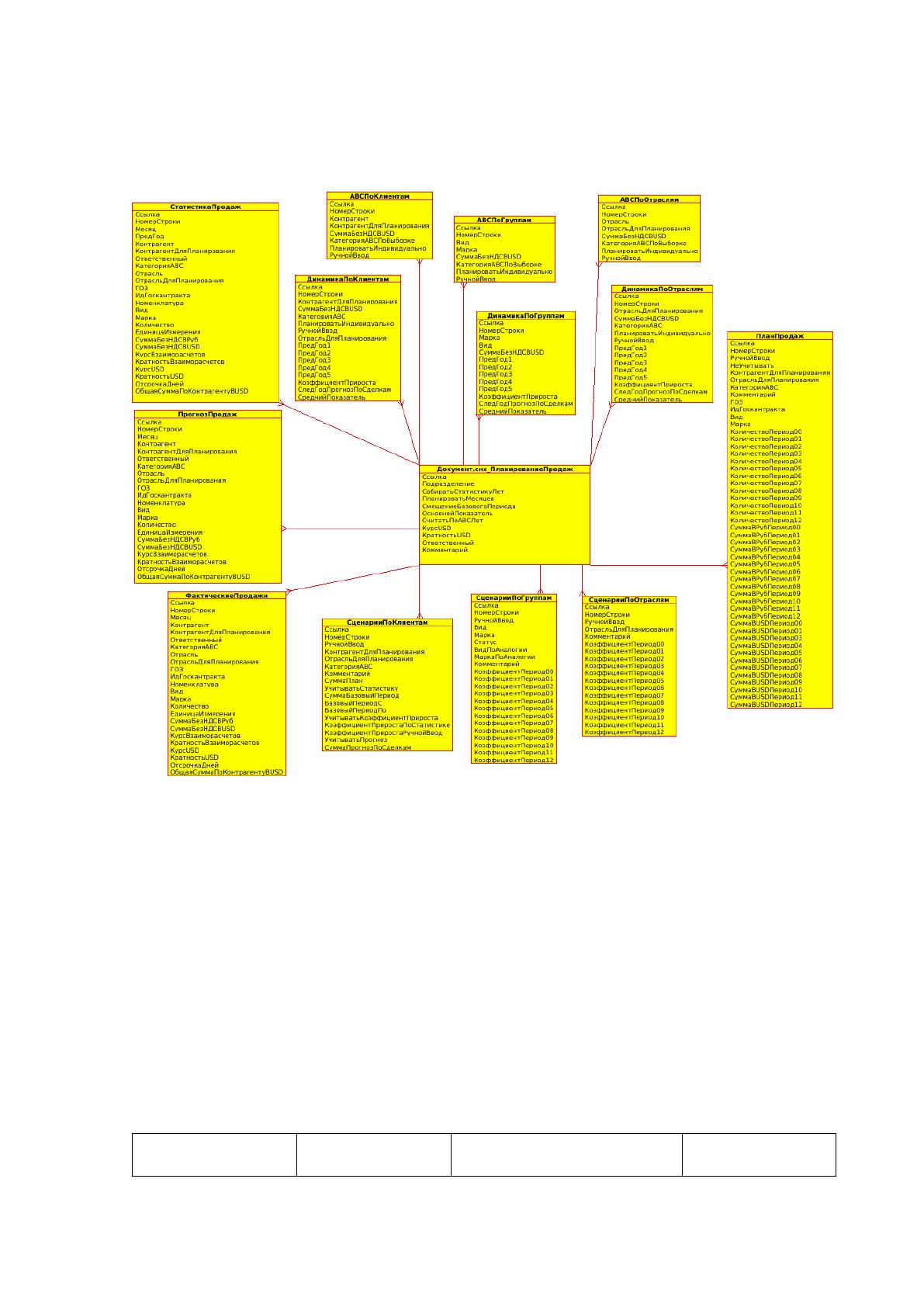

Рисунок 23 - ER модель модуля планирования продаж
Описание структуры таблиц БД приведено в таблицах 18 - 31. В отличие от
описаний, приведенных выше в данных таблицах даны точные названия таблиц,
полей и типов данных 1С. Поскольку, система 1С использует русскоязычные и
объектные наименования типов, а фактические названия таблиц СУБД скрыты от
разработчика и назначаются самой системой, названия полей и типов приводятся
именно назначаемые разработчиком в конфигураторе 1С.
Таблица 18. Структура записей таблицы
«Документ.снх_ПланированиеПродаж»
Наименование
поля
Идентификат
ор
Тип данных
Прочее
77
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПро
даж
Ключевое поле
Подразделение
Подразделение
СправочникСсылка.
Подразделения
Период сбора
статистики, лет
Собирать
СтатистикуЛет
Число(2,0)
Планировать
месяцев
Планировать
Месяцев
Число(2,0)
Смещение
базового
периода
месяцев
Смещение
БазовогоПерио
да
Число(2,0)
Основной
показатель
Основной
Показатель
ПеречислениеСсылка.
снх_ПоказателиПланаП
родаж
Считать ABC по
… лет
статистики
Считать
ПоABCЛет
Число(2,0)
Курс USD
КурсUSD
Число(10,4)
Кратность USD
КратностьUSD
Число(10,0)
Ответственный
за документ
планирования
Ответственный
СправочникСсылка.
Пользователи
Комментарий
Комментарий
Строка(100)
Таблица 19. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.СтатистикаПродаж»
Наименовани
е поля
Идентификато
р
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составной
ключ
Номер строки
НомерСтроки
Число(5,0)
Месяц
Месяц
ДатаВремя
Предыдущий
год №
ПредГод
Число(2,0)
Контрагент
Контрагент
СправочникСсылка.
Контрагенты
Контрагент для
планирования
Контрагент
ДляПланировани
я
СправочникСсылка.
Контрагенты
Ответственный
за продажу
Ответственный
СправочникСсылка.
Пользователи
Категория ABC
КатегорияABC
ПеречислениеСсылка.
ABCКлассификация
Отрасль
Отрасль
СправочникСсылка.
СНХ_КлассификаторОтрасл
ей
Отрасль для
планирования
Отрасль
ДляПланировани
я
СправочникСсылка.
СНХ_КлассификаторОтрасл
ей
78
Гос. оборон.
заказ
ГОЗ
Булево
Идентификато
р госкантракта
ИдГоскантракта
Строка(50)
Номенклатура
Номенклатура
СправочникСсылка.
Номенклатура
Вид продукции
Вид
СправочникСсылка.
снх_ВидыНоменклатуры
Марка сплава
Марка
СправочникСсылка.
снх_Марки
Количество
Количество
Число(15,3)
Единица
измерения
Единица
Измерения
СправочникСсылка.
ЕдиницыИзмерения
Сумма без НДС
в руб
Сумма
БезНДСВРуб
Число(15,2)
Сумма без НДС
в USD
Сумма
БезНДСВUSD
Число(15,2)
Курс
взаиморасчето
в
Курс
Взаиморасчетов
Число(10,4)
Кратность
взаиморасчето
в
Кратность
Взаиморасчетов
Число(10,0)
Курс USD
КурсUSD
Число(10,4)
Кратность USD
КратностьUSD
Число(10,0)
ОтсрочкаДней
ОтсрочкаДней
Число(5,1)
Общая сумма
по контрагенту
в USD
ОбщаяСумма
ПоКонтрагенту
ВUSD
Число(15,2)
Для
сортировк
и
Таблица 20. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ПрогнозПродаж»
Наименован
ие поля
Идентификатор
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПрода
ж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Месяц
Месяц
ДатаВремя
Контрагент
Контрагент
СправочникСсылка.
Контрагенты
Контрагент
для
планировани
я
Контрагент
ДляПланирования
СправочникСсылка.
Контрагенты
Ответственны
й за продажу
Ответственный
СправочникСсылка.
Пользователи
Категория
ABC
КатегорияABC
ПеречислениеСсылка.
ABCКлассификация
Отрасль
Отрасль
СправочникСсылка.
СНХ_КлассификаторОтра
слей
79
Отрасль для
планировани
я
Отрасль
ДляПланирования
СправочникСсылка.
СНХ_КлассификаторОтра
слей
Гос. оборон.
заказ
ГОЗ
Булево
Идентификат
ор
госкантракта
ИдГоскантракта
Строка(50)
Номенклатур
а
Номенклатура
СправочникСсылка.
Номенклатура
Вид
продукции
Вид
СправочникСсылка.
снх_ВидыНоменклатуры
Марка сплава
Марка
СправочникСсылка.
снх_Марки
Количество
Количество
Число(15,3)
Единица
измерения
ЕдиницаИзмерения
СправочникСсылка.
ЕдиницыИзмерения
Сумма без
НДС в руб
СуммаБезНДСВРуб
Число(15,2)
Сумма без
НДС в USD
СуммаБезНДСВUSD
Число(15,2)
Курс
взаиморасчет
ов
КурсВзаиморасчетов
Число(10,4)
Кратность
взаиморасчет
ов
КратностьВзаиморасч
етов
Число(10,0)
ОтсрочкаДне
й
ОтсрочкаДней
Число(5,1)
Общая сумма
по
контрагенту в
USD
ОбщаяСумма
ПоКонтрагентуВUSD
Число(15,2)
Для
сортиров
ки
Таблица 21. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ABCПоКлиентам»
Наименовани
е поля
Идентификатор
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПрода
ж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Контрагент
Контрагент
СправочникСсылка.
Контрагенты
Контрагент для
планирования
Контрагент
ДляПланирования
СправочникСсылка.
Контрагенты
Сумма без НДС
в USD
СуммаБезНДСВUS
D
Число(15,2)
Категория ABC
по выборке
КатегорияABC
ПоВыборке
ПеречислениеСсылка.
ABCКлассификация
Планировать
индивидуально
Планировать
Индивидуально
Булево
80
Ручной ввод
РучнойВвод
Булево
Таблица 22. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ABCПоГруппам»
Наименовани
е поля
Идентификатор
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПрода
ж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Вид продукции
Вид
СправочникСсылка.
снх_ВидыНоменклатуры
Марка сплава
Марка
СправочникСсылка.
снх_Марки
Вид продукции
для
планирования
ВидДля
Планирования
СправочникСсылка.
снх_ВидыНоменклатуры
Марка сплава
для
планирования
Марка
ДляПланировани
я
СправочникСсылка.
снх_Марки
Сумма без НДС
в USD
СуммаБезНДС
ВUSD
Число(15,2)
Категория ABC
по выборке
КатегорияABC
ПоВыборке
ПеречислениеСсылка.
ABCКлассификация
Планировать
индивидуально
Планировать
Индивидуально
Булево
Ручной ввод
РучнойВвод
Булево
Таблица 23. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ABCПоОтраслям»
Наименовани
е поля
Идентификато
р
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Отрасль
Отрасль
СправочникСсылка.
СНХ_КлассификаторОтрасл
ей
Отрасль для
планирования
Отрасль
ДляПланировани
я
СправочникСсылка.
СНХ_КлассификаторОтрасл
ей
Сумма без НДС
в USD
СуммаБезНДС
ВUSD
Число(15,2)
Категория ABC
по выборке
КатегорияABC
ПоВыборке
ПеречислениеСсылка.
ABCКлассификация
Планировать
индивидуально
Планировать
Индивидуально
Булево
Ручной ввод
РучнойВвод
Булево
81
Таблица 24. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ДинамикаПоКлиентам»
Наименовани
е поля
Идентификато
р
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Контрагент для
планирования
Контрагент
ДляПланировани
я
СправочникСсылка.
Контрагенты
Отрасль для
планирования
Отрасль
ДляПланировани
я
СправочникСсылка.
СНХ_КлассификаторОтрасл
ей
Категория ABC
КатегорияABC
ПеречислениеСсылка.
ABCКлассификация
Предыдущий
год
ПредГод1
Число(15,2)
Предыдущий
год
ПредГод2
Число(15,2)
Предыдущий
год
ПредГод3
Число(15,2)
Предыдущий
год
ПредГод4
Число(15,2)
Предыдущий
год
ПредГод5
Число(15,2)
Коэффициент
прироста
Коэффициент
Прироста
Число(10,3)
Прогноз по
сделкам на
следующие 12
месяцев
СледГодПрогноз
ПоСделкам
Число(15,2)
Средний
показатель за
год по
статистике
Средний
Показатель
Число(15,2)
Таблица 25. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ДинамикаПоГруппам»
Наименование
поля
Идентификатор
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составной
ключ
Номер строки
НомерСтроки
Число(5,0)
Вид продукции
Вид
СправочникСсылка.
снх_ВидыНоменклатуры
Марка сплава
Марка
СправочникСсылка.
снх_Марки
Категория ABC
КатегорияABC
ПеречислениеСсылка.
ABCКлассификация
Предыдущий
год
ПредГод1
Число(15,2)
82
Предыдущий
год
ПредГод2
Число(15,2)
Предыдущий
год
ПредГод3
Число(15,2)
Предыдущий
год
ПредГод4
Число(15,2)
Предыдущий
год
ПредГод5
Число(15,2)
Коэффициент
прироста
Коэффициент
Прироста
Число(10,3)
Прогноз по
сделкам на
следующие 12
месяцев
СледГодПрогноз
ПоСделкам
Число(15,2)
Средний
показатель за
год по
статистике
Средний
Показатель
Число(15,2)
Таблица 26. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ДинамикаПоОтраслям»
Наименовани
е поля
Идентификато
р
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Отрасль для
планирования
Отрасль
ДляПланировани
я
СправочникСсылка.
СНХ_КлассификаторОтрасл
ей
Категория ABC
КатегорияABC
ПеречислениеСсылка.
ABCКлассификация
Предыдущий
год
ПредГод1
Число(15,2)
Предыдущий
год
ПредГод2
Число(15,2)
Предыдущий
год
ПредГод3
Число(15,2)
Предыдущий
год
ПредГод4
Число(15,2)
Предыдущий
год
ПредГод5
Число(15,2)
Коэффициент
прироста
Коэффициент
Прироста
Число(10,3)
Прогноз по
сделкам на
следующие 12
месяцев
СледГодПрогноз
ПоСделкам
Число(15,2)
Средний
показатель за
год по
статистике
Средний
показатель
Число(15,2)
83
Таблица 27. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.СценарииПоКлиентам»
Наименование
поля
Идентификатор
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПро
даж
Составн
ой ключ
Номер строки
НомерСтроки
Число(5,0)
Ручной ввод
РучнойВвод
Булево
Контрагент для
планирования
Контрагент
ДляПланирования
СправочникСсылка.
Контрагенты
Отрасль для
планирования
Отрасль
ДляПланирования
СправочникСсылка.
СНХ_КлассификаторОт
раслей
Категория ABC
КатегорияABC
ПеречислениеСсылка.
ABCКлассификация
Комментарий
Комментарий
Строка(100)
Сумма план
СуммаПлан
Число(15,2)
Учитывать
статистику
УчитыватьСтатистику
Булево
Сумма за
базовый период
СуммаБазовыйПериод
Число(15,2)
Базовый период
с
БазовыйПериодС
ДатаВремя
Базовый период
по
БазовыйПериодПо
ДатаВремя
Учитывать
коэффициент
прироста
УчитыватьКоэффициент
Прироста
Булево
Коэффициент
прироста по
статистике
КоэффициентПрироста
ПоСтатистике
Число(10,1)
Коэффициент
прироста
ручной ввод
КоэффициентПрироста
РучнойВвод
Число(10,1)
Учитывать
прогноз
УчитыватьПрогноз
Булево
Сумма прогноз
по сделкам
СуммаПрогнозПоСделка
м
Число(15,2)
Таблица 28. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.СценарииПоГруппам»
Наименован
ие поля
Идентификат
ор
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Ручной ввод
РучнойВвод
Булево
Вид
продукции
Вид
СправочникСсылка.
снх_ВидыНоменклатуры
84
Марка сплава
Марка
СправочникСсылка.
снх_Марки
Статус
Статус
ПеречислениеСсылка.
снх_СтатусАссортиментнойГру
ппы
Ввод
Вывод
Вид
продукции по
аналогии
Вид
ПоАналогии
СправочникСсылка.
снх_ВидыНоменклатуры
Марка сплава
по аналогии
Марка
ПоАналогии
СправочникСсылка.
снх_Марки
Комментарий
Комментарий
Строка(100)
Коэффициент
на текущий
месяц
Коэффициент
Период00
Число(4,2)
Коэффициент
на 1 месяц
Коэффициент
Период01
Число(4,2)
…
…
…
Коэффициент
на 12 месяц
Коэффициент
Период12
Число(4,2)
Таблица 29. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.СценарииПоОтраслям»
Наименовани
е поля
Идентификато
р
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составно
й ключ
Номер строки
НомерСтроки
Число(5,0)
Ручной ввод
РучнойВвод
Булево
Отрасль для
планирования
Отрасль
ДляПланировани
я
СправочникСсылка.
СНХ_КлассификаторОтрасл
ей
Комментарий
Комментарий
Строка(100)
Коэффициент
на текущий
месяц
Коэффициент
Период00
Число(4,2)
Коэффициент
на 1 месяц
Коэффициент
Период01
Число(4,2)
…
…
…
Коэффициент
на 12 месяц
Коэффициент
Период12
Число(4,2)
Таблица 30. Структура записей таблицы
«Документ.снх_ПланированиеПродаж.ПланПродаж»
Наименование поля
Идентифик
атор
Тип данных
Прочее
Ссылка
Ссылка
ДокументСсылка.
снх_ПланированиеПродаж
Составн
ой ключ
