Преобразование приведенной концептуальной модели данных (см. рис. 7) в
структуру базы данных выполняется по следующим правилам:
каждой сущности отдельную таблицу
каждая связь сущностей с отношением много ко многим преобразуется в
таблицу
Определяем размерность отношений сущностей:
связь «виды продукции» - «включает» - «продукция» один ко многим
связь «продукция» - «проводятся» - «опросы» много ко многим
связь «опросы» - «содержат» - «вопросы» один ко многим
связь «опросы» - «содержат» - «ответы» один ко многим
связь «ответы» - «дают на» - «вопросы» один ко многим
связь «вопросы» - «имеют» - «варианты ответов» один ко многим
связь «ответы» - «выбирают из» - «варианты ответов» один ко многим
В соответствии с концептуальной моделей данных и определенными
размерностями отношений, получаем следующий перечень таблиц, который
полностью соответствует перечню сущностей:
Виды продукции
Продукция
Опросы
Ответы
Варианты ответов
Вопросы
Так как существуют размерность отношений «много ко многим», то по
правилу «каждой связи много ко многим отдельную таблицу», создаются следующие
таблицы:
Проведение опросов
Для выполнения анализа необходима дополнительная таблица «Анализ».
29
Определив для каждой сущности ее атрибуты, создадим следующую
структуру базы данных:
Структура базы данных
Продукция
Kod integer *Код
Name alpha 30 Наименов.
KodReg short Код вида
Анализ
Проведение опросов
Ответы
KodVypOpr integer Код
Виды продукции
1
2
2
1
Опрос
Вопросы
KodOpr integer Код опр.
Kol_vo integer Кол опр.
DateOpr integer Дата опр.
KodMest integer Код прод
Kod integer *Код
Name alpha 80 Наименов.
Kod integer *Код
Варианты ответов
KodOpr integer Код опр.
Name alpha 100 Наимен.
Kod integer *Код
KodVopr integer Код вопр
Obzn alpha 3 Номер вар.
Kod integer *Код
Nomer short Номер
Name alpha 30 Наименов.
Kod integer *Код
1
2
7
6
5
6
3 7
8
9
Name alpha 100 Вар.отв.
KodOpr integer Код опр.
KodReg short Код вида
Kol_vo integer Кол отв.
DateOpr integer Дата опр.
KodVopr integer Код вопр
KodOtv integer Код отв.
KodOtv integer Код отв.
DateOpr integer Дата опр.
Otvet alpha 3 Номер вар.
Kol_vo integer Кол отв.
KodVopr integer Код вопр
KodOpr integer Код опр.

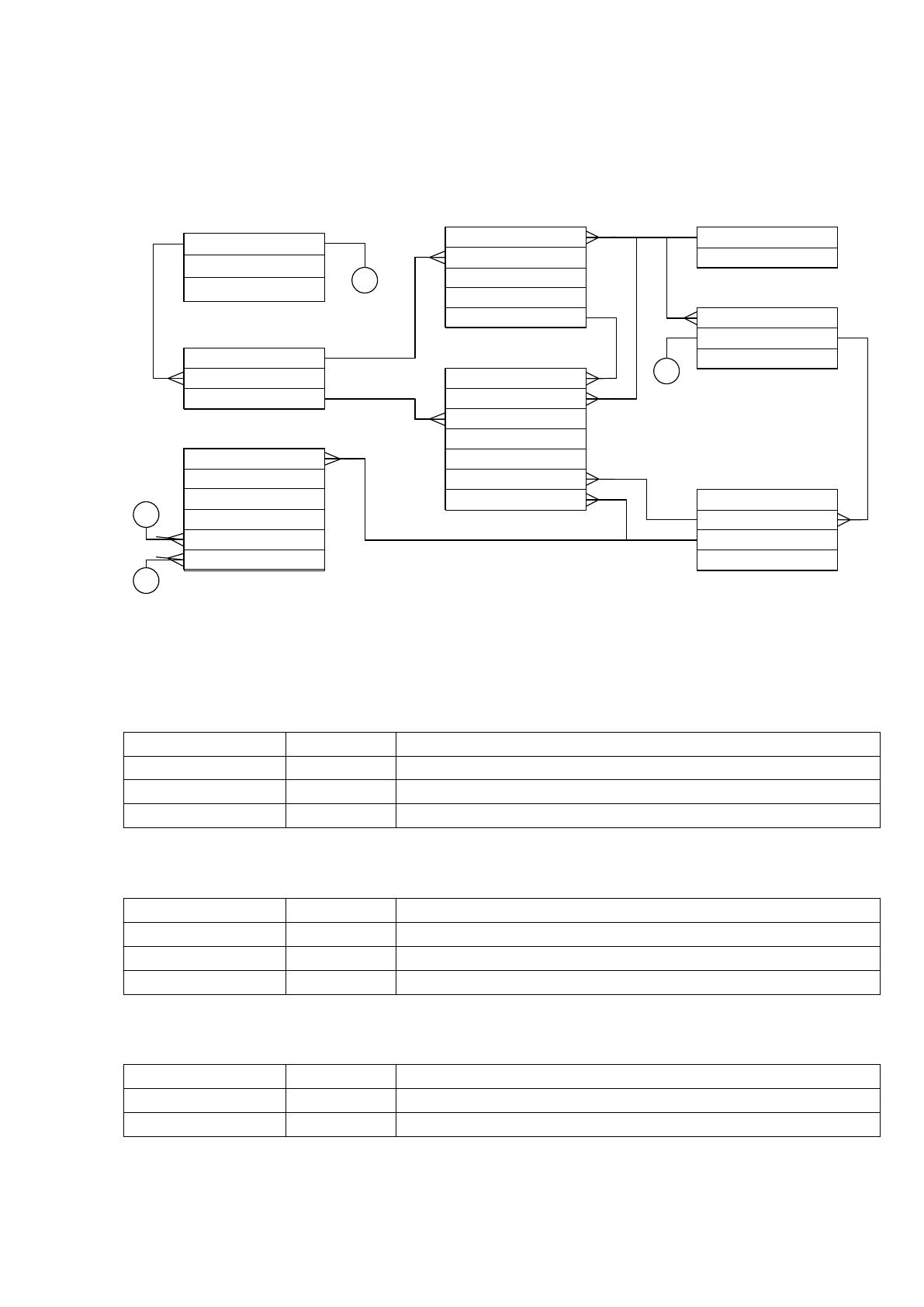

Рисунок 9 - Структура базы данных
Таблица 1
Структура таблицы «Виды продукции» (Region.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*Kod
Integer
Код
Name
Alpha 30
Наименование
Nomer
Short
Номер
Таблица 2
Структура таблицы «Продукция» (Mesto.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*Kod
Integer
Код
Name
Alpha 30
Наименование
KodReg
Short
Код вида продукции
Таблица 3
Структура таблицы «Опрос» (Opros.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*Kod
Integer
Код
Name
Alpha 80
Наименование
30
Таблица 4
Структура таблицы «Вопросы» (Vopros.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*Kod
Integer
Код
KodOpr
Integer
Код опроса
Name
Alpha 100
Наименование вопроса
Таблица 5
Структура таблицы «Варианты ответов» (VarOtv.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*Kod
Integer
Код
KodVopr
Integer
Код вопроса
Name
Alpha 100
Вариант ответа
Obzn
Alpha 3
Обозначение (номер варианта)
Таблица 6
Структура таблицы «Проведение опросов» (VypOpros.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*Kod
Integer
Код
KodOpr
Integer
Код опроса
KodMest
Integer
Код продукции
Kol_vo
Integer
Выборка (количество опрошенных)
DateOpr
Date
Дата проведения опроса
Таблица 7
Структура таблицы «Ответы» (Otvet.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*KodVypOpr
Integer
Код проведенного опроса
*KodOtv
Integer
Код ответа
Kol_vo
Integer
Количество ответов
KodVopr
Integer
Код вопроса
KodOpr
Integer
Код опроса
KodReg
Short
Код вида продукции
DateOpr
Date
Дата проведения опроса
Таблица 8
Структура таблицы «Анализ» (Analiz.db)
Обозначение
Тип поля
Краткое описание назначения (комментарии)
*KodOtv
Integer
Код ответа
*DateOpr
Date
Дата проведения опроса
Otvet
Alpha 3
Обозначение (номер варианта) ответа
Kol_vo
Integer
Количество ответов
KodVopr
Integer
Код вопроса
KodOpr
Integer
Код опроса
31
Структура базы данных
Продукция
Kod integer *Код
Name alpha 30 Наименов.
KodReg short Код вида
Анализ
Проведение опросов
Ответы
KodVypOpr integer Код
Виды продукции
1
2
2
1
Опрос
Вопросы
KodOpr integer Код опр.
Kol_vo integer Кол опр.
DateOpr integer Дата опр.
KodMest integer Код прод
Kod integer *Код
Name alpha 80 Наименов.
Kod integer *Код
Варианты ответов
KodOpr integer Код опр.
Name alpha 100 Наимен.
Kod integer *Код
KodVopr integer Код вопр
Obzn alpha 3 Номер вар.
Kod integer *Код
Nomer short Номер
Name alpha 30 Наименов.
Kod integer *Код
1
2
7
6
5
6
3 7
8
9
Name alpha 100 Вар.отв.
KodOpr integer Код опр.
KodReg short Код вида
Kol_vo integer Кол отв.
DateOpr integer Дата опр.
KodVopr integer Код вопр
KodOtv integer Код отв.
KodOtv integer Код отв.
DateOpr integer Дата опр.
Otvet alpha 3 Номер вар.
Kol_vo integer Кол отв.
KodVopr integer Код вопр
KodOpr integer Код опр.

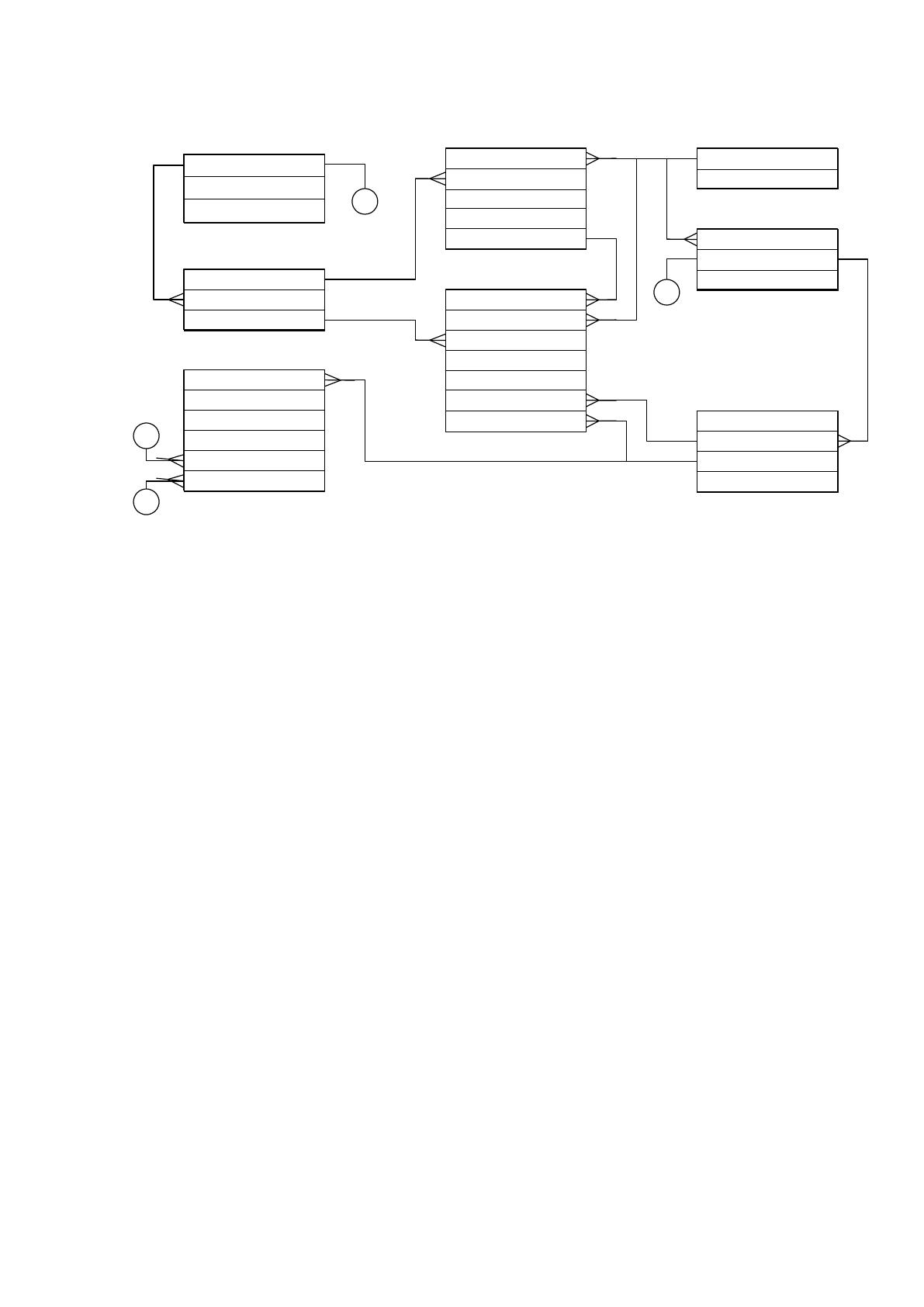

Рисунок 10 - Структура базы данных
2.5 Входные данные
Входная информация по задаче – это данные, поступающие на вход задачи и
используемые для её решения.
Для задачи определения результатов опроса общественного мнения являются
следующие данные:
перечень видов продукции,
перечень продукции,
данные для разработки и формирования анкет,
заполненные анкеты.
Перечень видов продукции
Для формирования справочника видов продукции (услуг) исходной является
следующая информация:
код вида продукции (услуги);
наименование вида продукции;
Перечень продукции
Данная информация состоит из следующих сведений:
32
код вида продукции (услуги);
наименование продукции (услуги);
Данные для разработки и формирования анкет
Данная информация состоит из следующих сведений:
наименование анкеты или опроса;
перечень вопросов с перечнем вариантов ответов к каждому из них.
2.6 . Реализация и анализ системы
2.6.1 Модуль «Главный»
Входные данные
Модуль содержит линейку главного меню программы. Поэтому входными
данными будут управляющие воздействия пользователя по выбору действий и
операций, предоставляемых пользователю в данном модуле.

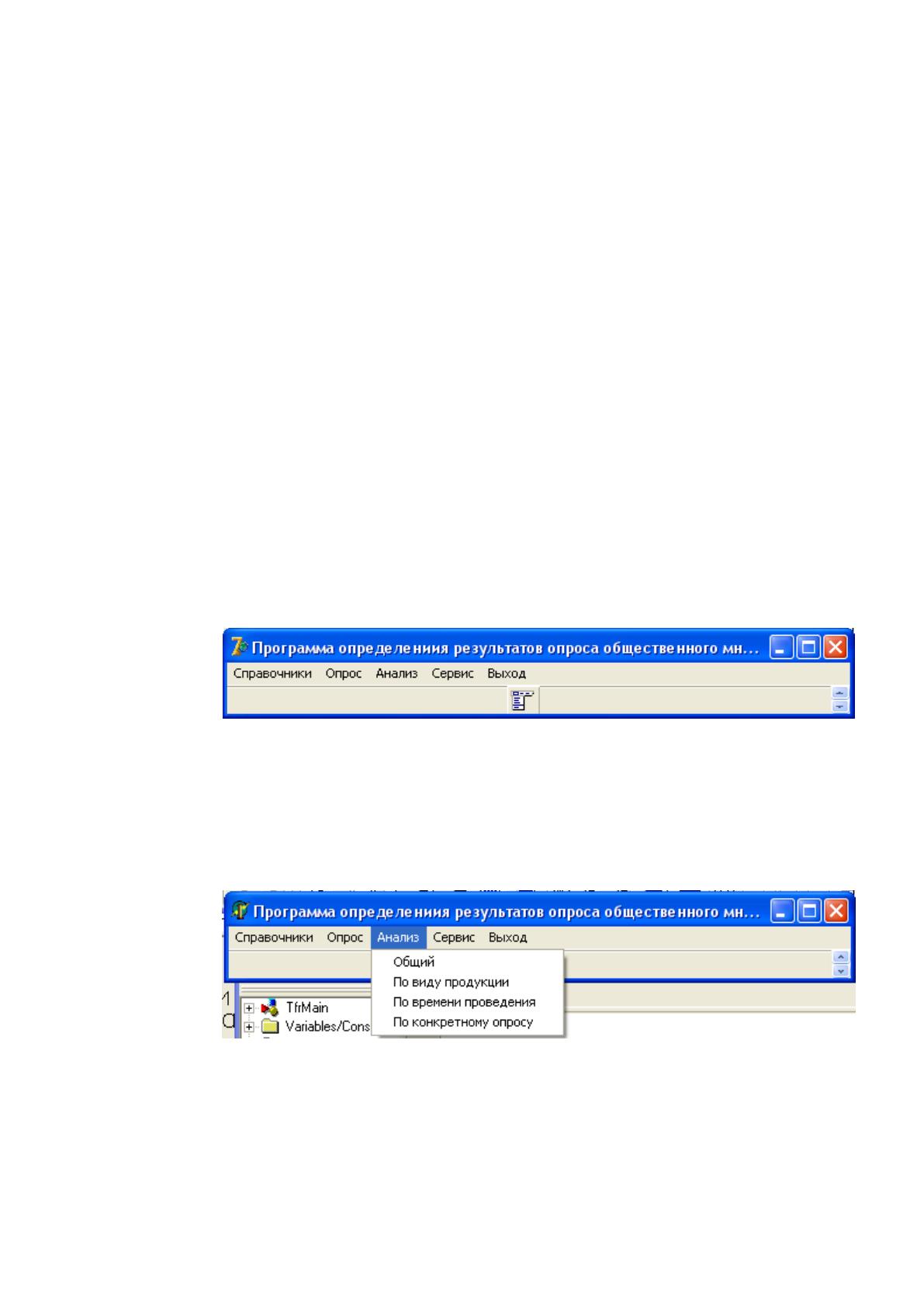

Рисунок 12- Форма модуля «Главный»
Методы решения
«Главный» модуль запускается сразу после заставки по запуску программы на
выполнение.
Рисунок 13- Выбор задачи анализа
В данном модуле вызываются для выполнения из меню программы (модули) и
формы:
- перечень видов продукции,
33
- перечень продукции,
- перечень вопросов,
- перечень анкет,
- разработку анкет
- регистрацию проведения опросов,
- procedure TfrMain.mOtvetClick(Sender: TObject);
begin
if frOtvet.ShowModal=mrOk then
begin
dm.tbOtv.ApplyUpdates;
end
else
begin
dm.tbOtv.CancelUpdates;
end;
end;
- подсчет вариантов ответов по заполненным анкетам,
- формирование диаграмм и на их основе:
- сравнительный анализ ответов на выбранные вопросы за все время
проведения опросов,
- сравнительный анализ ответов на выбранные вопросы по выбранному
региону,
procedure TfrMain.mAnaliz2Click(Sender: TObject);
begin
if frAnaliz3.ShowModal=mrOk then
begin
frAnaliz1.Caption:='Анализ ответов по региону:'+
frAnaliz3.Edit1.Text;
dm.tbOtv.Filter:='KodReg='+dm.tbRegKod.AsString;
try
mAnaliz1.Click;
finally
34
dm.tbOtv.Filter:='';
frAnaliz1.Caption:='Общий анализ ответов на вопросы';
end;
end;
end;
- сравнительный анализ ответов на выбранные вопросы по конкретному
опросу,
- график изменения общественного мнения
- сообщение о программе.
Работа модуля завершается по выбору пункта меню «Выход» или средствами
Windows для закрытия окна, например Alt+F4. По выходу из главного модуля
завершается работа всего приложения.
2.6.2 Модуль «Перечень видов продукции»
Входные данные
Входными данными модуля является перечень существующих видов
продукции:
- код вида продукции;
- наименование вида продукции.
Выходные данные
Выходными данными является заполненный перечнем видов продукции
справочник (таблица базы данных). Для каждой записи будет формироваться
уникальный код идентификации, необходимый для осуществления связей с другими
данными (целое), например, перечень мест проведения опросов.
35

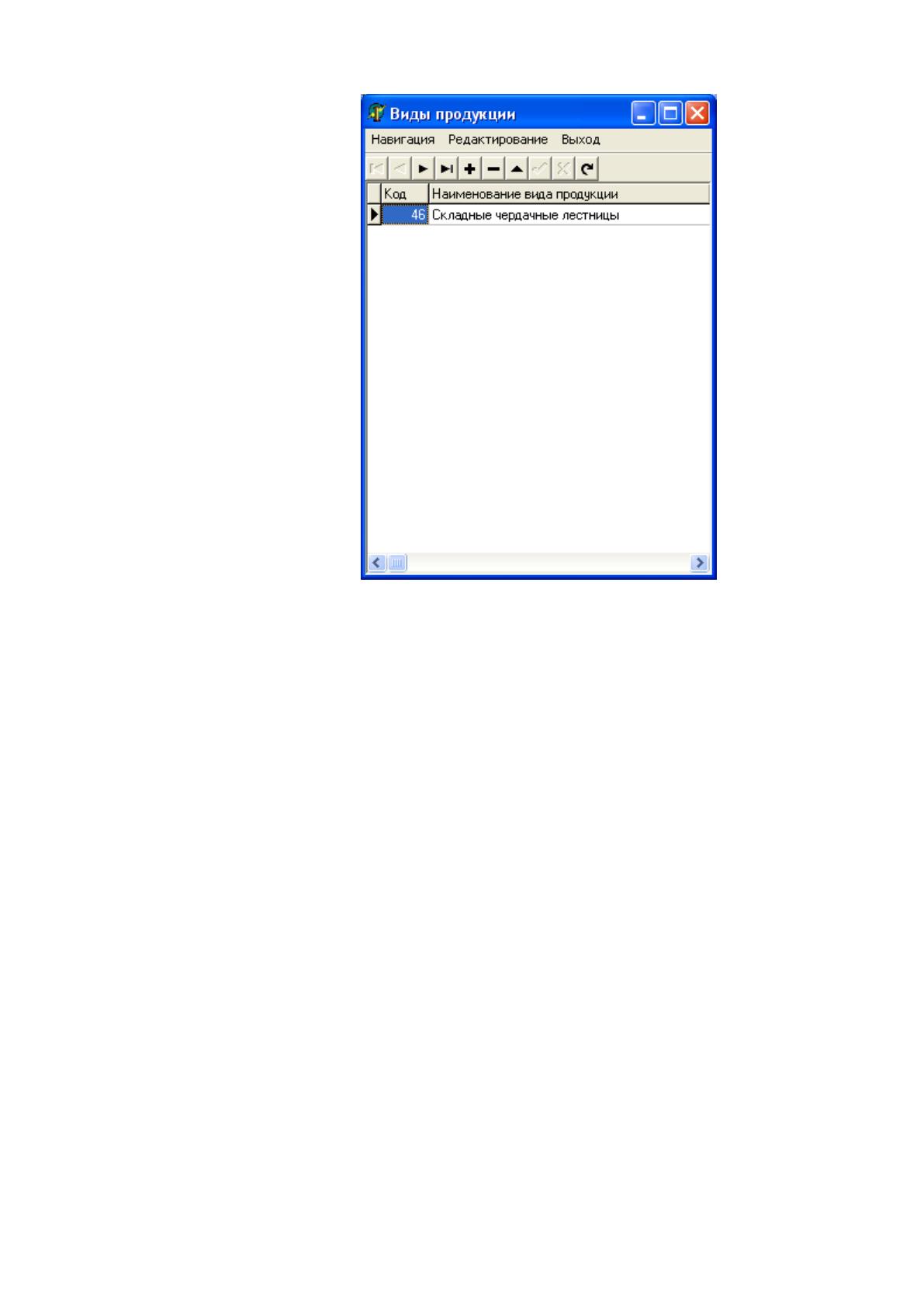

Рисунок 14- Форма модуля «Перечень видов продукции»
Методы решения
Модуль «Перечень видов продукции» запускается выбором пункта меню
«Справочники | Виды продукции».
В данном модуле обеспечен ввод перечня видов продукции. Уникальный код
идентификации формируется автоматически.
В модуле для осуществления просмотра и редактирования перечня видов
продукции предусмотрено меню, имеющее следующую структуру:
Навигация:
В начало;
Предыдущая;
Следующая;
В конец;
Редактирование:
Добавить;
Править;
Удалить;
36
Выход.
Модуль может вызываться в режиме «Выбор» в этом случае отображается
специальная кнопка для выбора региона.
Работа модуля завершается выбором пункта меню «Выход» или средствами
Windows для закрытия окна, например Alt+F4.
2.6.3 Модуль «Продукция»
Входные данные
Входными данными модуля является перечень продукции:
- наименование продукции (символьное);
- наименование региона (символьное).
Выходные данные
Выходными данными является заполненный перечнем продукции справочник
(таблица базы данных). Для каждой записи будет формироваться уникальный код
идентификации, необходимый для осуществления связей с другими данными (целое),
например, перечнем проведенных опросов общественного мнения.
Методы решения
Модуль «Продукция» запускается выбором пункта меню «Справочники |
Продукция».
В данном модуле обеспечен ввод перечня продукции. Уникальный код
идентификации формируется автоматически.
37

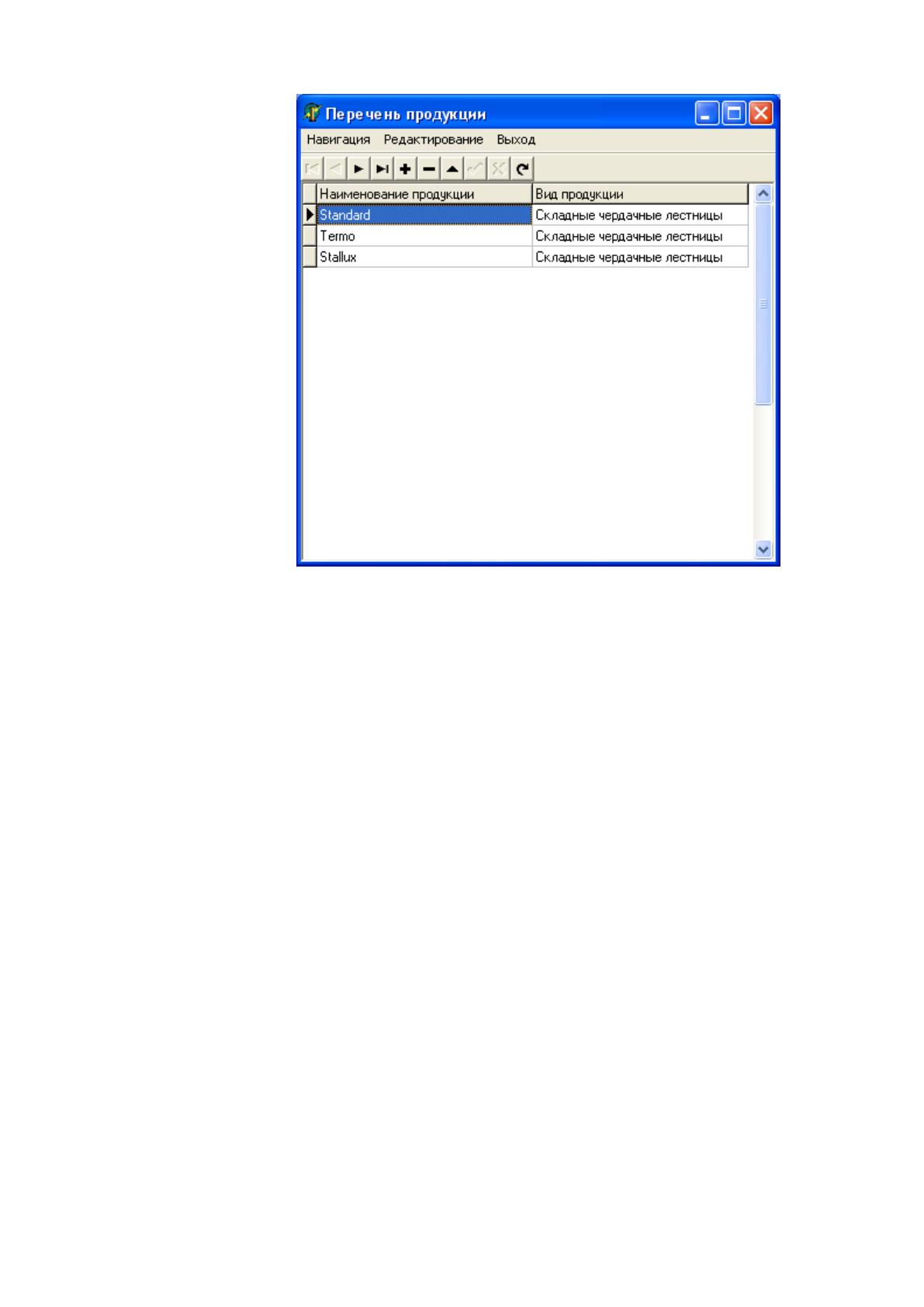

Рисунок 15- Форма модуля «Продукция»
В модуле для осуществления просмотра и редактирования перечня продукции
предусмотрено меню, имеющее следующую структуру:
Навигация:
В начало;
Предыдущая;
Следующая;
В конец;
Редактирование:
Добавить;
Править;
Удалить;
Выход.
Модуль может вызываться в режиме «Выбор», в этом случае отображается
специальная кнопка для выбора места проведения.
Работа модуля завершается выбором пункта меню «Выход» или средствами
Windows для закрытия окна, например Alt+F4.
