2.3.2. Характеристика базы данных
Характеристика баз исходных данных для системы автоматизации бизнес-
процессов основного производства были разработаны в Microsoft SQL server и
описаны характеристики таблиц БД с таблиц 4-8. На рисунке 29 показаны связь
таблиц БД.
Таблица 4
Сотрудники
Наименование поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
Код сотрудника
EmployeeId
строка
10
Первичный
ключ(PK)
Должность
Position
строка
40
Ф.И.О
F. I. O.
строка
40
Код авиакомпании
IDAirlines
строка
10
FK
Таблица 5
Информация о самолетах
Наименование
поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
Номер самолёта
AircraftId
строка
40
Первичный
ключ (PK)
Тип самолёта
ModelAirplane
строка
40
Мест пассажиров
PassengerSeats
число
Размер грузового
отсека
CargoCompartment
число
Код авиакомпании
IDAirlines
строка
10
FK
68
Сотрудники
Код сотрудникаPK
Ф.И.О
Должность
Информация о самолетах
Номер самолётаPK
Тип самолёта
Мест пассажиров
Города
Номер регионаPK
Город
Местный аэропорт
Размер грузового
отсека
Код авиакомпанииFK
Список авиакомпаний
Код авиакомпанийPK
Наименование
авиакомпании
Код СтраныFK
Страны
Код страныPK
Страна
Код авиакомпанииFK
Код СтраныFK

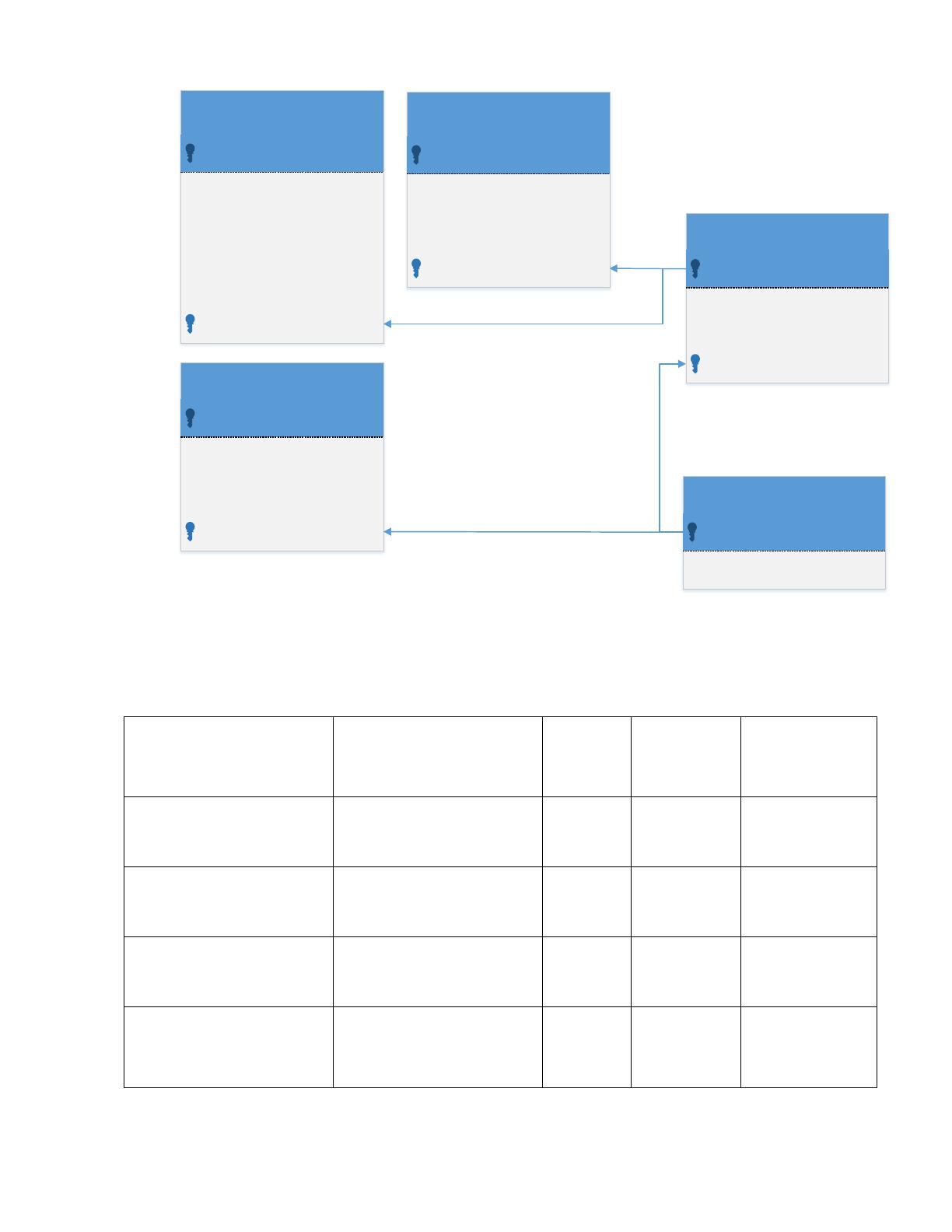

Рисунок 29. ER-модель связь таблиц БД
Таблица 6
Города
Наименование
поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
Номер региона
IDregion
строка
10
Первичный
ключ (PK)
Город
city
строка
30
Местный аэропорт
LocalAirport
строка
50
Код Страны
IDCountry
строка
10
FK
69
Таблица 7
Список авиакомпаний
Наименование
поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
Код авиакомпаний
IDAirlines
строка
10
Первичный
ключ (PK)
Наименование
авиакомпании
NameAirlines
строка
30
Код Страны
IDCountry
строка
10
FK
Таблица 8
Страны
Наименование
поля
Идентификатор
поля
Тип
поля
Длина
поля
Прочее
Код страны
IDCountry
строка
10
Первичный
ключ (PK)
Страна
Country
строка
50
2.3.3. Структурная схема пакета (дерево вызова программных
модулей)
Далее рассмотрим структуру схемы, где будет показана и расписана связь
между документами и справочниками. При осуществлении авторизации в системе
пользователи получают доступ к своим разделам и разрешённым им документам,
где пользователи могут, выбрав документ, с ним работать.
Далее будет рассмотрено, в каких разделах можно получить доступ к
документам, кто с ним может проводить взаимодействие и их прямые связи со
справочниками.
При вызове в разделах «Диспетчерская», «Цех уборки», «Цех питания»,
«Цех напитков» и «Цех комплектации предметов комфорта» доступ к документу
«Список на уборку и комплектация» получают диспетчеры, начальники смены и
начальники цеха, где его составляют из справочников. В документе заполняется №
рейса из спр. «Номера рейсов», тип ВС из спр. «Тип самолета», № самолета из
70
спр. «Номера самолета», авиакомпании из спр. «Списка авиакомпании». После
заполнения документ хранится в системе, также его можно распечатать.
При вызове в разделах «Диспетчерская», «Отдел доставки» и «Цех уборки»
доступ к документу «Расписание рейсов» получают диспетчера, начальник цеха
уборки, бригадир, супервайзер и экспедитора где его составляют из справочников.
Где документ заполняются № рейса из спр. «Номера рейсов», тип ВС из спр. «Тип
самолета», № самолета из спр. «Номера самолета», стоянка из спр. «Места
стоянок». После его заполнения он хранится в системе.
При вызове в разделах «Цех питания», «Цех напитки», «Цех комплектации
предметов комфорта», «Отдел доставки» и «Накладные» к документам
«Накладная на питание», «Накладная на напитки», «Накладная на предметы
комфорта на борт» получают доступ начальники цехов, супервайзеры,
экспедиторы и бортпроводники. Накладные имеют одинаковую структуру: общий
справочник, номер рейса из спр. «Номера рейсов», наименование из спр. «Меню
питания», «Напитки», «Товары». После его заполнения он хранится в системе,
также их можно распечатать.
При вызове в разделах «Диспетчерская» и «Цех уборки» к документу «Акт
о выполненных работах по уборке и экипировки ВС» получают доступ
начальники цеха, диспетчера и бригадиры в документ вносятся данные из
справочников. Для заполнения № рейса из спр. «Номера рейсов», тип ВС из спр.
«тип самолета», № самолета из спр. «Номера самолета», авиакомпании из спр.
списка авиакомпании, представитель АО «Аэромар» из спр. «Сотрудников»,
представитель авиакомпании из спр. «Представитель авиакомпании», вид работ из
спр. «Работы цеха уборки». После его заполнения он хранится в системе, также
его можно распечатать.
71
При вызове в разделах «Цех уборки» и «Диспетчерская» получается доступ
к документу «Приказ на уборку», где начальники цеха, бригадиры и диспетчера
вносят данные из справочников. Для заполнения № рейса из спр. «Номера
рейсов», бригадир из спр. «Сотрудников», ссылка на документ «Акт о
выполненных работах по уборке и экипировки ВС». После его заполнения он
хранится в системе.
При вызове в разделе «Диспетчерская» доступ к документу «Ведомость по
оказанным услугам» получают начальники смены и диспетчеры, где они вносят
информацию из справочников. Для заполнения № рейса из спр. «Номера рейсов»,
тип ВС из спр. «Тип самолета», регистрационный № из спр. «Номера самолета»,
авиакомпании из спр. «Списка авиакомпании», «Код самолета», и формируется на
работе сотрудников. После его заполнения он хранится в системе, также его
можно распечатать.
При вызове раздела «Справочники» пользователь получает доступ ко всем
справочникам, где можно добавлять или удалять данные. Все документы и
справочники сохраняются в информационной системе.
На рисунке 30 показано дерево вызова программных модулей. В таблице 9
описаны функций модулей конфигурации.
Таблица 9
Описания функций модулей
№
п/п
Наименование модуля
Функции модуля
1.
Глобальный модуль
1С: «Предприятие»
Функция доступ, обработка и хранение
документов.
2.
Модуль «Список на уборку и
комплектация»
Главный документ на основе которого и
осуществляется начало суточной план
работы в компании. Автоматический
подсчет количество пассажиров на ВС
который подсчитывается из количества В
бизнесе и кол. В экономе. Есть функция
72
№
п/п
Наименование модуля
Функции модуля
печати.
3.
Модуль «Расписание рейсов»
Документ на основе которого отделы
доставки осуществляется суточной план
работы в компании.
4.
Модуль «Приказ на уборку»
Является документом который
показывает суточной план работы в цеха
уборки и позволяет отслеживает
выполнение работ сотрудников.
5.
Модуль «Акт о выполненных
работах по уборке и экипировки
ВС»
Документ по которому проверяют
выполнение работ на ВС. Есть функция
печати.
6.
Модуль «Ведомость по оказанным
услугам»
Данный документ является отчетным где
приводится полный список работ,
которые были проведены. Есть функция
печати
7.
Модуль «Накладная
на питание»
Документ является списком, который
показывает сколько экипировано,
выдано и на основе них автоматический
подсчет остатков. Есть функция печати.
8.
Модуль «Накладная на напитки»
Документ является списком, который
показывает сколько экипировано,
выдано и на основе них автоматический
подсчет остатков. Есть функция печати.
9.
Модуль «Накладная на предметы
комфорта на борт»
Документ является списком, который
показывает сколько экипировано,
выдано и на основе них автоматический
подсчет остатков. Есть функция печати.
73
ИС
Док. Накладная питание
на Борт
Диспечерская
Док. Список на
уборку и
комплектацию
Спр. Товары
Диспетчер
Док. АКТ о
выполненных
работах по УиЭ ВС
Цех питания
справочники
Док. АКТ о выполненных
работах по УиЭ ВС
Док. Накладная предметы
комфорта на борт
Док. Ведомость по
оказанным услугам
Док. Расписание рейсов
Док. Накладная напитки
на борт
Док. Список на уборку и
комплектацию
Спр. Меню питанияСпр. Напитки
Спр. Тип самолета
Спр. Города
Спр. Номера рейсов
Спр. Представители
авиакомпаний
Спр. Сотрудники
Спр. Работы цеха уборки
Спр. АКТУборки Спр. Код самолета
Спр. Аэропорта
Спр. Регистрационный
номер
Спр. Список
авиакомпаний
Спр.* Товары
Спр.* Меню питания
Спр.* Напитки
Спр.* Тип самолета
Спр.* Города
Спр.* Номера рейсов
Спр.* Представители
авиакомпаний
Спр.* Сотрудники
Спр.* Работы цеха уборки
Спр.* АКТУборки
Спр.* Код самолета
Спр.* Аэропорта
Спр.* Регистрационный
номер
Спр.* Список
авиакомпаний
Начальник сменыБортпроводник
Цех напитков
Цех
компектации
предметов
комфорта на
борт
Начальник цеха
питания
Начальник цеха
напитков
Начальник цеха
ЦК ПКЭСО
Администратор
Док*. Накладная
предметы комфорта на
борт
ИС
Док*. Накладная напитки
на борт
Док*. Накладная питание
на Борт
Накладные
Док.* Расписание рейсов
Док.* Список на уборку и
комплектацию
Док.* Ведомость по
оказанным услугам
Док.* АКТ о
выполненных работах по
УиЭ ВС
Док. . Ведомость
по оказанным
услугам
Док. Приказ на уборку
Док.* Приказ на уборку
Спр.* Места стоянок
Спр. Места стоянок
Бригадир
Цех уборки
Док. Накладная
предметы
комфорта на борт
Док. Накладная
напитки на борт
Док. Накладная
питание на Борт
Экранная
форма «Док.
Накладная
предметы
комфорта на
борт»
Экранная
форма «Док.
Накладная
напитки на
борт»
Экранная
форма «Док.
Накладная
питание на
Борт»
Экранная
форма «Док.
Приказ на
уборку»
Экранная
форма «Док.
Расписание
рейсов»
Экранная
форма «Док.
Список на
уборку и
комплектацию»
Экранная
форма «Док.
Ведомость по
оказанным
услугам»
Экранная
форма «Док.
АКТ о
выполненных
работах по УиЭ
ВС»
Комплектовщик Сотрудники ОД
Отдел доставки

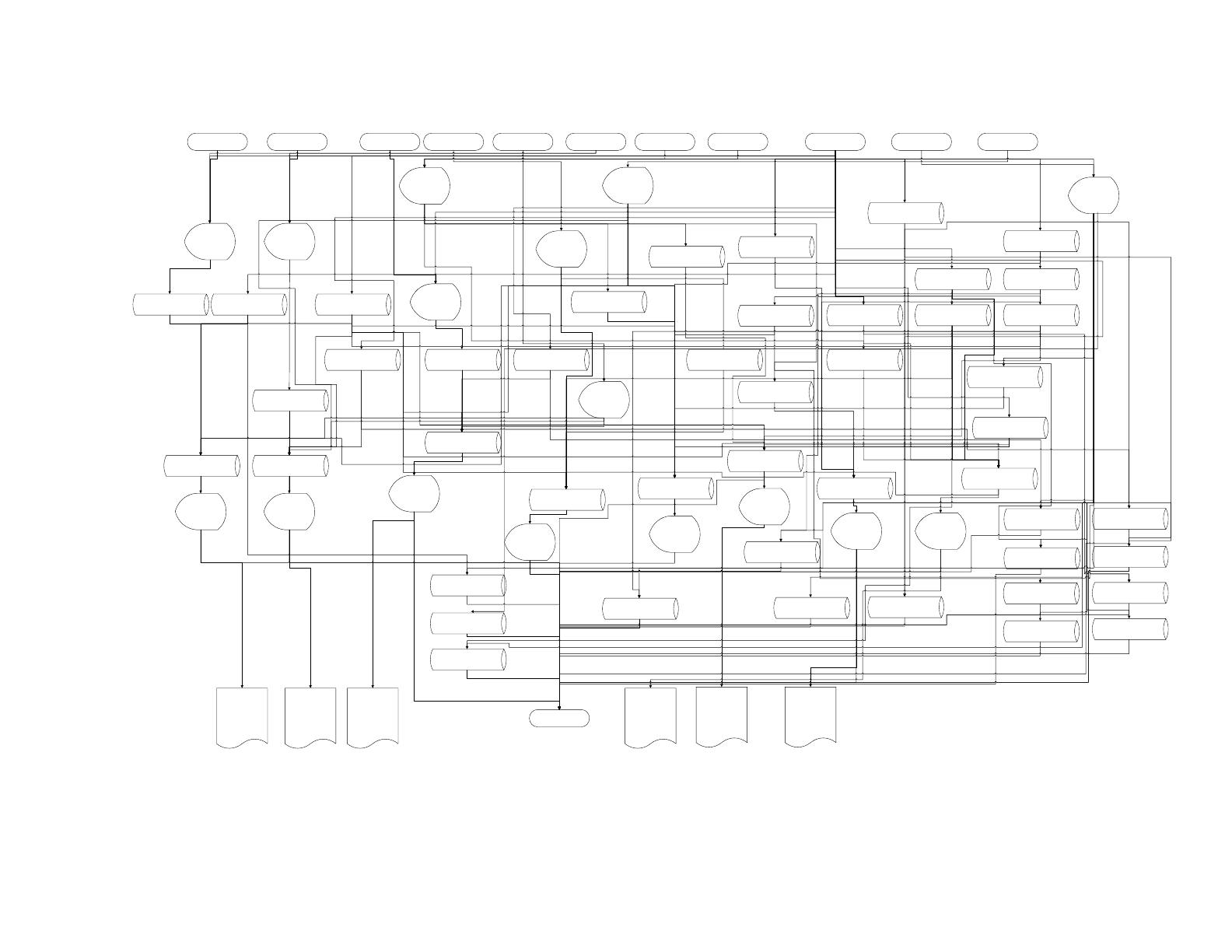

Рисунок 30. Информационная модель программных модулей
74
2.4. Испытания разработанного решения
2.4.1 Перечень объектов и функций, подлежащих испытаниям
Все объекты и функции, подлежащие испытаниям, описаны в таблице 10
перечень проверяемых функций.
Таблица 10
Перечень проверяемых функций
№
п/п
Проверяемая функция
Примечание
1.
Функция доступ, обработка и хранение
документов.
Начало работ в системе.
2.
Главный документ на основе которого и
осуществляется начало суточной план работы
в компании. Автоматический подсчет
количество пассажиров на ВС который
подсчитывается из кол. В бизнесе и кол. В
экономе. Есть функция печати.
Начальный документ для
цехов.
3.
Документ на основе которого отделы доставки
осуществляется суточной план работы в
компании.
Начальный документ для
отделов. На основе 2
документа.
4.
Является документом который показывает
суточной план работы в цеха уборки и
позволяет отслеживает выполнение работ
сотрудников.
Распределение
сотрудников на основе 2
документа.
5.
Документ по которому проверяют выполнение
работ на ВС. Есть функция печати.
Заполняется на основе
документа 3 и 4.
6.
Данный документ является отчетным где
приводится полный список работ, которые
были проведены. Есть функция печати
Заполняется на основе
документа 3, 4 и 5.
7.
Документ является списком который
показывает сколько экипировано, выдано и на
основе них автоматический подсчет остатков.
Заполняется на основе
документа 2.
8.
Документ является списком который
показывает сколько экипировано, выдано и на
основе них автоматический подсчет остатков.
Заполняется на основе
документа 2.
9.
Документ является списком который
показывает сколько экипировано, выдано и на
основе них автоматический подсчет остатков.
Заполняется на основе
документа 2.
2.4.2 Методы проведения испытаний
В таблице 11 описан весь перечень проверки конфигурации.
Таблица 11
Описание проверки
Параметр
Значение
Функция
1. Функция печати документов
2. Автоматический подсчет
3. Хранение документов
75
Предмет проверки
1. Время печати
2. Попытка ввода отрицательных значений.
3. Время на восстановлении резервных копий.
Используемые средства
1. Возможности 1С по конструированию печатных
форм
2. Внутренний язык (код) на 1С.
3. Возможности 1С.
Исходные данные
1. Входной документы Заказ на уборку и доставки
питания и товаров борт
2. экипировано, выдано или кол. В бизнесе, кол. В
экономе.
3. Документы созданные в системе
Искажения тестовой
информации для имитации
нештатных ситуаций
1. Множественный команда печати
2. Отрицательные значения
3. Потеря данных
Ожидаемая реакция
1. Печать документа не более 1 минуты
2. Отказ ввода отрицательных значений.
3. Восстановление БД конфигурации из резервных
копий.
Способ определения
результатов
По требованию компании
2.4.3 Проведение проверочных испытаний и их результаты
В таблице 12 описаны результаты испытаний работы функций
конфигурации.
Таблица 12
Результаты испытаний
№
проверки
Вид проверки
Критериальный
параметр
Допустимые
значения
Результат
проверки
1
Создать на
основании
Время создания
10 сек
Данные
ведены без
изменений 9
сек
Время хранения
6 месяцев
Соответствует
2
Печать
Время печати
От 1 до 2
1,20 минут
Четкость
Строки в
полном
объеме
Соответствует
3
Автоматический
подсчет
Значение
От 0 - 30
Ввод значений
более 30
выдает
ошибку
Отрицательные
значения
-30 - 0
Не допускает
отрицательных
значений
76
Рассмотрено создание документов на основании документа «Список на
уборку и доставки питания и товаров борт». На рисунках 31-32 заполненный
документ «Список на уборку и доставки питания и товаров борт».

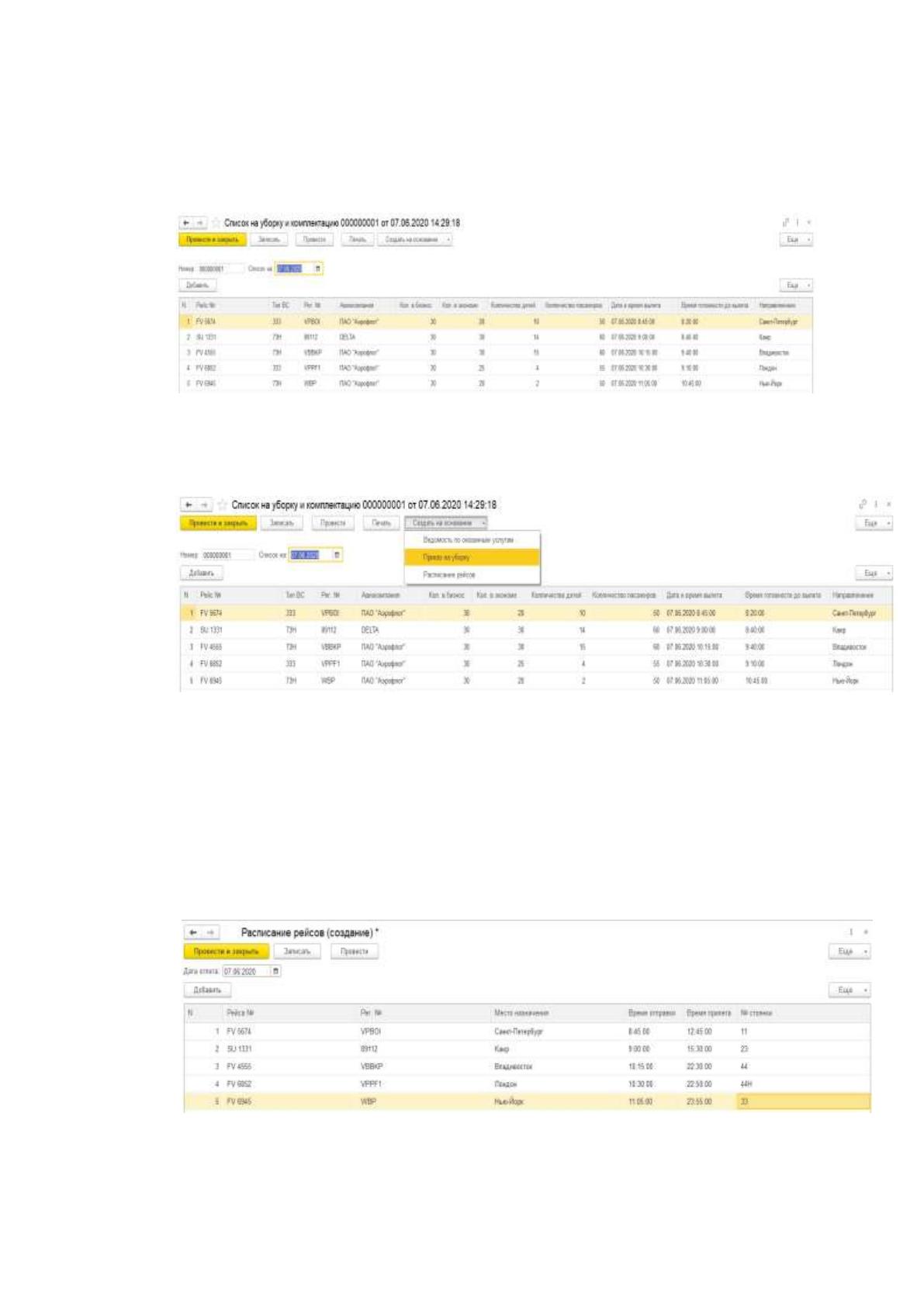

Рисунок 31. Пример заполнения документа «Список на уборку
и доставки питания и товаров борт»
Рисунок 32. Пример «Создание на основании» из документа
«Список на уборку и доставки питания и товаров борт»
На рисунках 33-37 пример заполнения документов «Расписание рейсов»,
«Приказ на уборку» и «Ведомости по оказанным услугам», на основании
«Список на уборку и доставки питания и товаров борт».
Рисунок 33. Пример заполнения документа «Расписание
рейсов»
