47
VLAN4
VLAN5
Интернет
Сервер
Модули
безопасности
Маршрутизатор
VLAN10
VLAN6
VLAN1
VLAN2
VLAN3
VLAN7
VLAN8
VLAN11
VoVLAN 31
VoVLAN 30
VoVLAN 32
VLAN20
Маршрутизатор Маршрутизатор

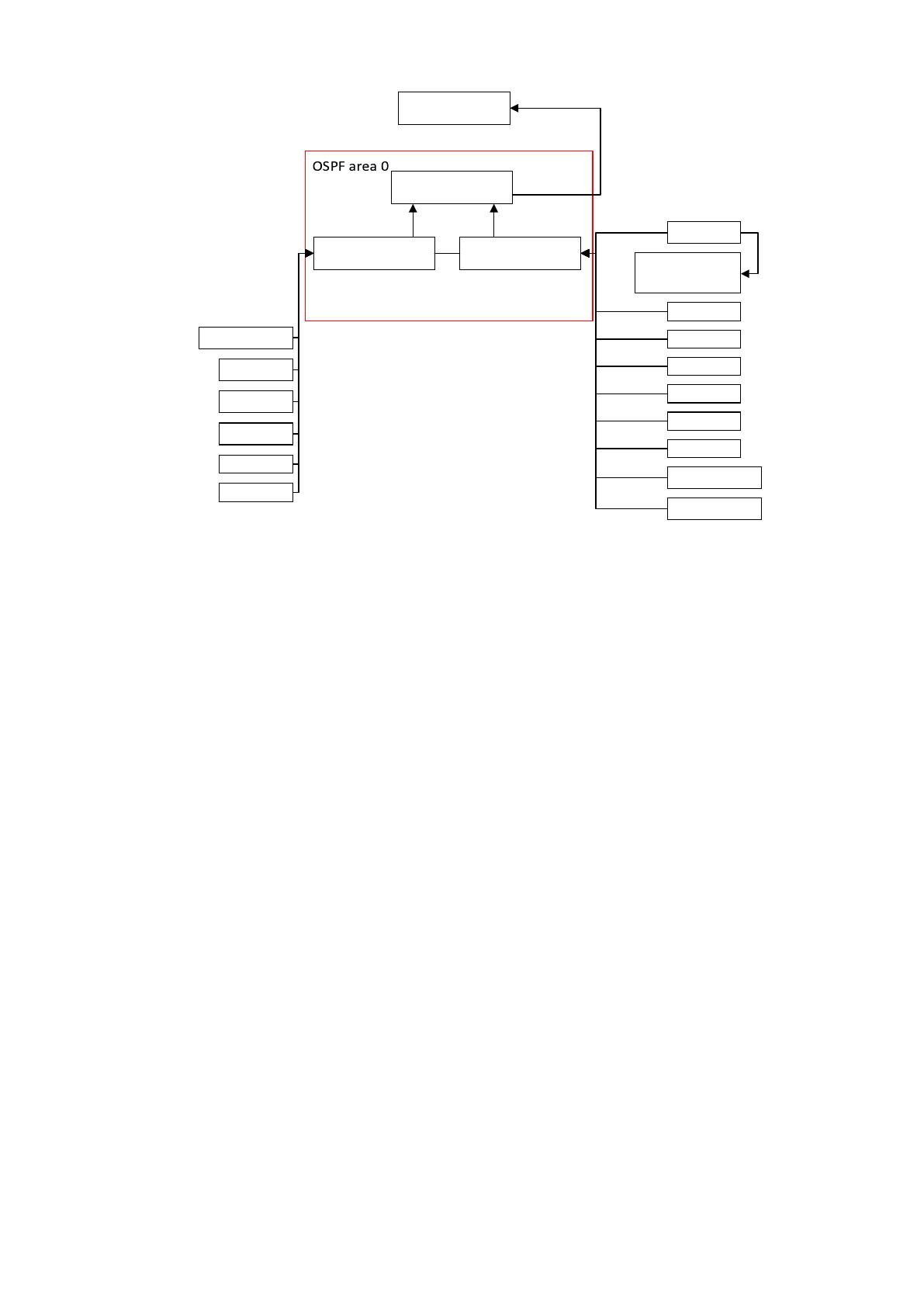

Рисунок 8. Структура сети
2.2.2 Оценка информационных потоков
В рамках дипломной работы будут рассмотрены информационные
потоки, которые проходят через организацию. Такие потоки делятся на
внутренние и внешние. К внутренним информационным потокам относят все
данные, которые перемещаются внутри сети организации, например
внутренние отчёты, внутренняя почта и другие потоки, которые вы ходят в
сеть Интернет. Соответственно к внешним информационным потокам
относят те данные, которые приходят из внешних источников, таких как сеть
Интернет или другие.
Для начала проведем оценку внутреннего трафика информационного
потока. Для наглядности данные занесены в таблицу 5. Показатели трафика
представлены в виде Мбит/с. Из данной таблицы видно, что основная
нагрузка на сеть проходит между 11:00 и 15:00, в остальные часы нагрузка на
сеть так же присутствует, но в меньшем масштабе. На полученных данных
так же построим график, в котором будет наглядно изображена нагрузка на
сеть. График внутренней нагрузки изображен на рисунке 9.
48
Таблица 5
Внутренний информационный поток
Часы
Обмен
файлами
1С
Почта
Отчеты
Видео
и
VoIP
Поток
09-10
8,5
2,7
1,9
0,1
6
19,2
10-10
6,5
6,3
1,1
0,1
6,1
20,1
11-10
9,5
15
1,1
0,1
6,2
31,9
12-10
9,3
9
1,2
0,1
6,4
26
13-10
9,1
24
1,4
1,5
6,2
42,2
14-10
10,5
16,66
1,8
0,1
6,4
35.46
15-10
10
9,04
1,8
0,1
6,2
27,14
16-10
9
9
1,3
0,1
6,1
25,5
17-10
8,5
1,62
1,2
1,3
6,3
18,92

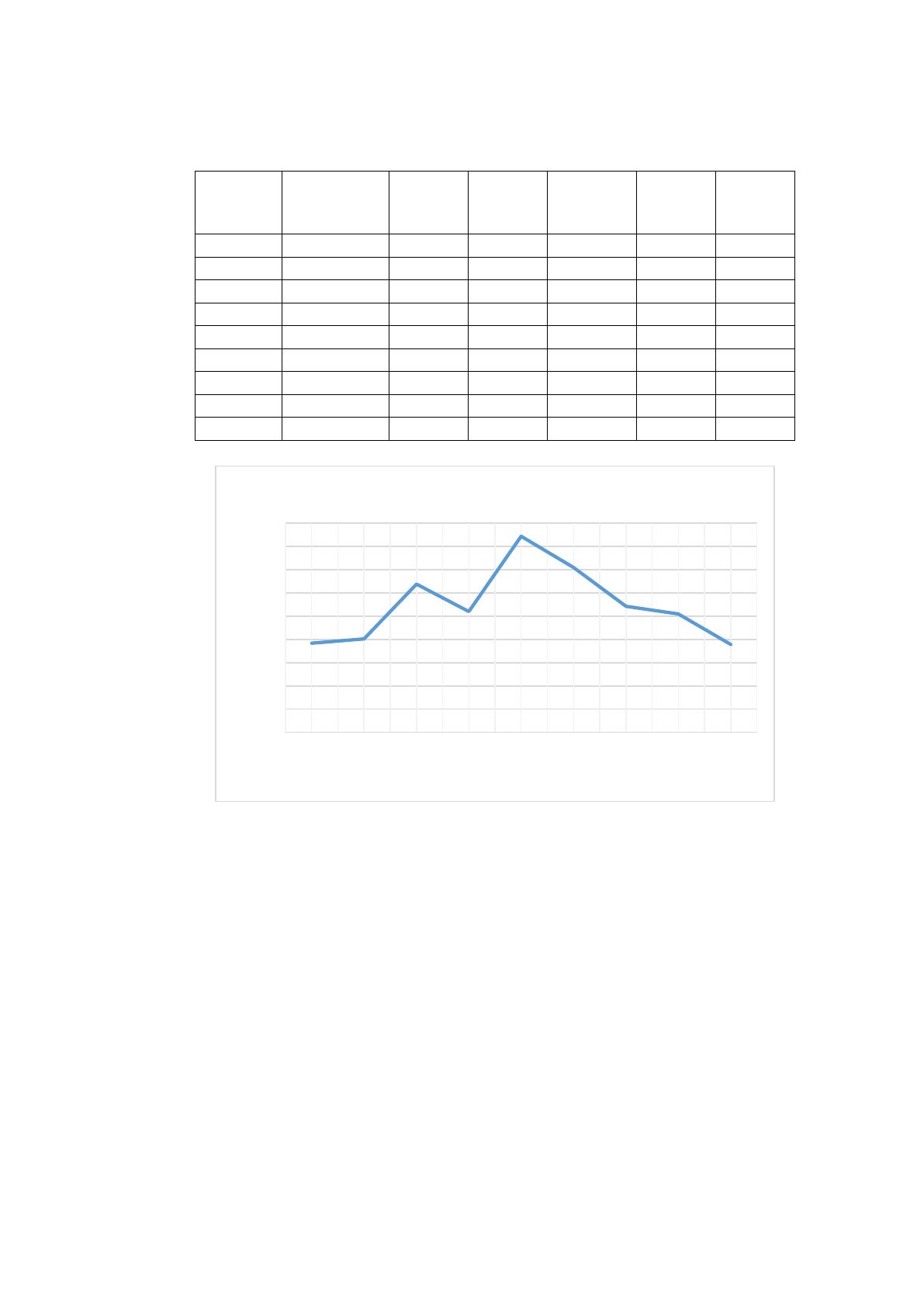

Рисунок 9. График внутреннего информационного потка
Теперь необходимо оценить внешний поток данных, который проходит
через сеть, опять же для наглядности все данные сопоставлены в таблице 6, и
все показатели трафика также имеют размерность Мбит/с. Так же, как и для
внутреннего потока, был построен график и для внешнего. График внешнего
информационного потока изображен на рисунке 10.
0
5
10
15
20
25
30
35
40
45
9:10 10:10 11:10 12:10 13:10 14:10 15:10 16:10 17:10
Трафик, Мбит/с
Время
Внутренний информационный поток
49
Таблица 6
Внешний информационный поток
Часы
Веб-
трафик
Почта
Промо
материалы
Поток
09:10
13
0,2
0,8
18,5
10:10
17,3
0,2
1,4
23,24
11:10
18,9
0,3
2,1
23,42
12:10
18,34
0,3
2,5
23,94
13:10
15,9
0,4
4,2
22,86
14:10
19
0,2
4
19,7
15:10
16,8
0,3
3,3
24,9
16:10
20,1
0,2
2,9
29,66
17:10
14,08
0,3
1,1
19,68

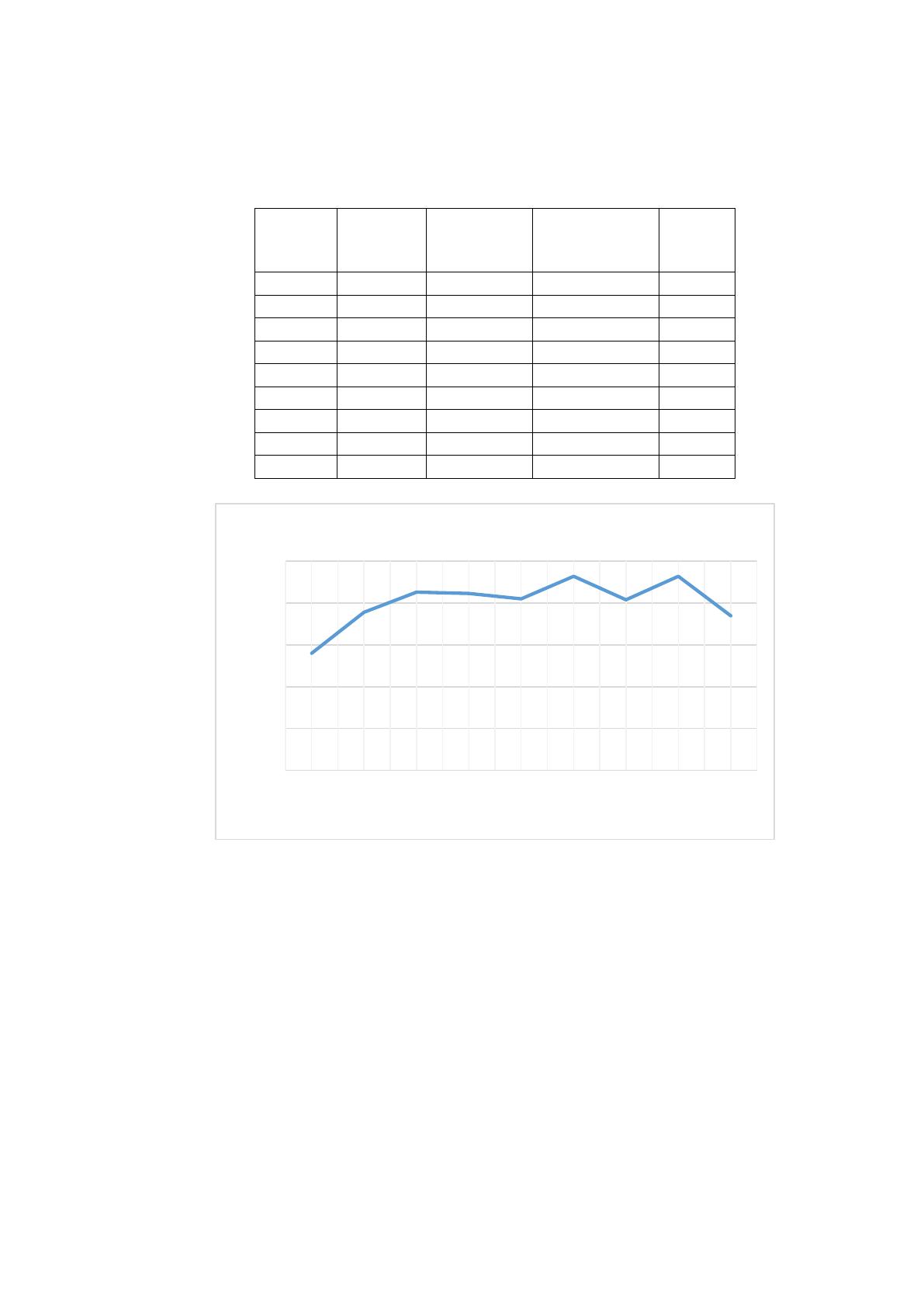

Рисунок 10. График внешнего информационного потка
Из таблицы видно, что внешний поток данных стабилен на протяжении
всего рабочего дня, а следовательно, можно более точно спрогнозировать
нагрузку на всю сеть в целом, и оценить необходимые для этого мощности
оборудования.
Для того, чтобы провести примерную оценку всех информационных
потоков составим таблицу 7, в которую будут показы источники и
получатели информации, а также средние и пиковые значения этих потоков.
0
5
10
15
20
25
9:10 10:10 11:10 12:10 13:10 14:10 15:10 16:10 17:10
Трафик, Мбит/с
Время
Внешний информационный поток
50
Таблица 7
Весь информационный поток
Вид
инфор
мации
Назначе
ние
Источник
Получате
ль
Среднее
значение,
Мбит/с
Пиковое
значение,
Мбит/с
Обмен
файлами
Передача
информац
ии между
сотрудник
ами и
сервером
Сотрудник,
сервер
Сотрудник,
сервер
9
14,7
Данные
1С
Обмен
информац
ией для
работы 1С
Сотрудник,
БД
БД,
Сотрудник
10,4
15,9
Внутрен
няя
почта
Обмен
электронн
ыми
письмами
Сотрудник
Почтовый
сервер,
сотрудник
1,4
1,8
Отчёты
Составлен
ие и
отправка
отчётов
ПО,
сотрудник,
сервер
Сотрудник
0,4
1,3
Веб-
трафик
Трафик из
сети
Internet
Сеть
Интернет
Сотрудник
17,4
32,2
Видео и
VoIP
Трафик
для
конферен
ций
Видеокаме
ра и
офисная
телефония
Сотрудник
6,2
6,7
Внешняя
почта
Отправка
писем за
пределы
сети
организац
ии
Сотрудник,
клиенты,
почтовый
сервер
Клиенты,
сотрудник,
почтовый
сервер
0,3
1,1
Промо
материа
лы
Отправка
коммерче
ских
предложе
ний
Сотрудник
Поставщик
2,5
4,2
Далее целесообразно будет составить и таблицу 8, в которую будут
занесены суммарные данные из таблиц 5 и 6, по которым в дальнейшем
построим график загруженности сети и отобразим его на рисунке 11.
51

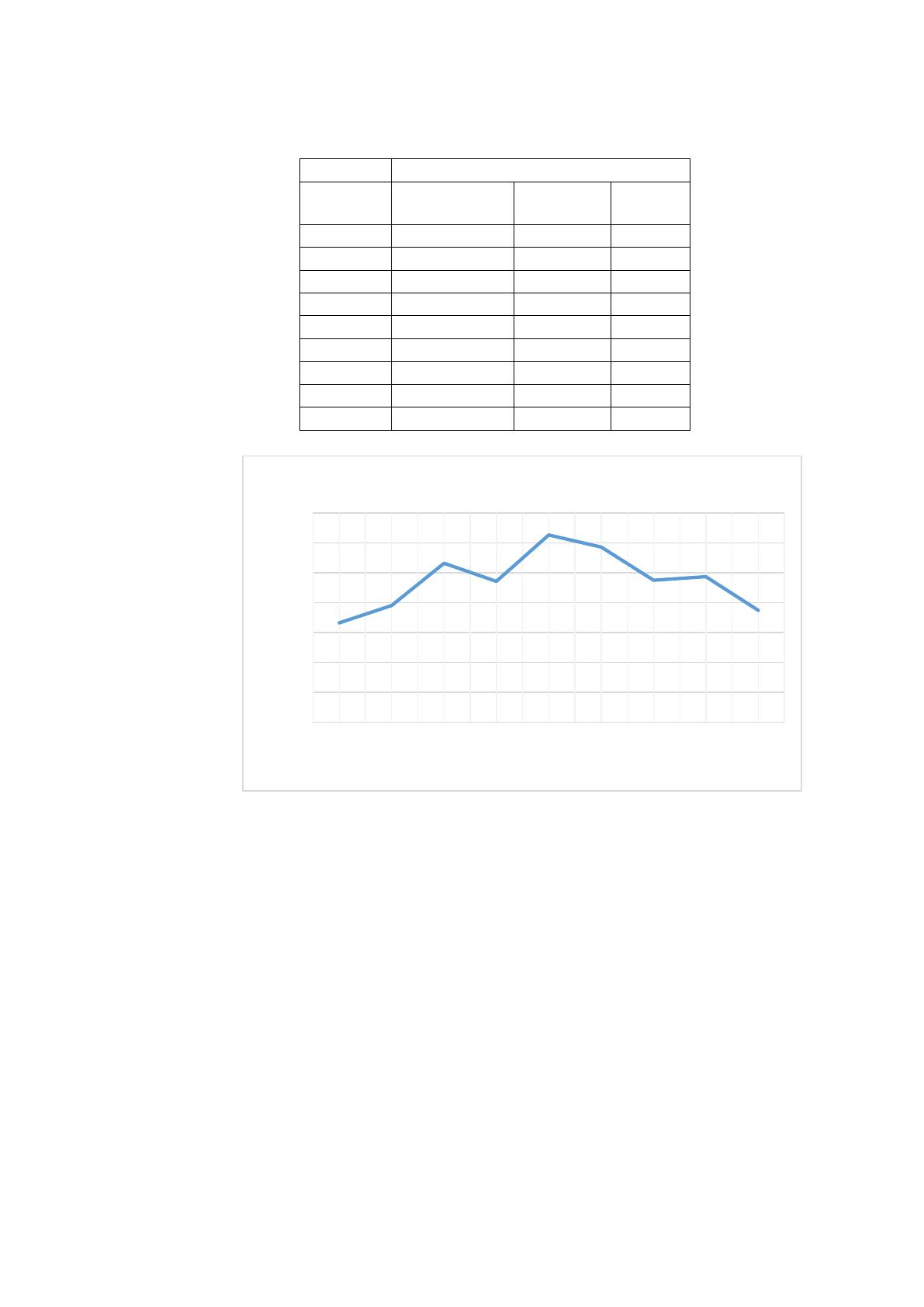

Таблица 8
Суммарный информационный поток
Трафик
Общий трафик
Часы
Внутренний
поток
Внешний
поток
Сумм.
поток
09:10
19,2
14
33,2
10:10
20,1
18,9
39
11:10
31,9
21,3
53,2
12:10
26
21,14
47,14
13:10
42,2
20,5
62,7
14:10
35,46
23,2
58,66
15:10
27,14
20,4
47,54
16:10
25,5
23,2
48,7
17:10
18,92
18,48
37,4
Рисунок 11. График суммарного информационного потка
Проанализировав полученные данные, можно сделать вывод, что для
бесперебойной работы информационной сети в настоящий момент
необходим пропускной канал минимум на 70 Мбит/с. Однако организация
планирует расширение своего штата новыми сотрудниками и организацию
колл-центра, поэтому целесообразно обеспечить пропускную способность
выше на как минимум на 30% дабы не страдало качество связи. Новое
оборудование полностью удовлетворяет всем требованиям, поэтому
предварительная оценка оборудования и его выбор были сделаны верно.
2.2.3 Разработка схемы функционального взаимодействия составных
частей решения
Для того, чтобы в полной мере оценить и понять структуру
0
10
20
30
40
50
60
70
9:10 10:10 11:10 12:10 13:10 14:10 15:10 16:10 17:10
Трафик, Мбит/с
Время
Суммарный инфопоток
52
взаимодействия и функционала составных частей принятых ранее решений,
нужно произвести детализированный разбор рассмотренных ранее структур.
Разбор проведём на уровне элементарных функций выполняемых
составными частями устройств, а также систем и программ. Что бы все это
наглядно систематизировать, были составлены таблицы для каждого
решения.
В таблице 9 приведены основные функции, которые выполняет сервер.
Как видно из самой таблицы, основными функциями сервера является
хранение данных и предоставление мощностей для ПО, которое работает в
организации.
Таблица 9
Функции сервера организации
№
п/п
Наименование
функции
Какие функции выполняет
1.
Хранение БД
Предоставляет место для
структурированного хранения данных под
управлением специального ПО
2.
Хранение и обработка
сервера 1С
Предоставляет место для развертывания
серверной части 1С Предприятие, а также
предоставляет ресурсы для обработки
запросов этим ПО.
3.
Хранение и обработка
почтового сервера
Предоставляет место для развертывания
сервера почтового сервиса, и
предоставляет ресурсы для обработки
запросов этим ПО
4.
Хранение и обработка
сервисов для
информационной
безопасности.
Предоставляет место для развертывания
ядра приложения по информационной
безопасности, а также предоставляет
ресурсы на обработку запросов этим ПО
В таблице 10 приведены основные функции 1С Предприятие которыми
пользуются в организации. Из таблицы становится понятно, что в
организации данное ПО играет важную роль в бухгалтерском учете и для
ведения документации, хранящейся на сервере.
53
Таблица 10
Функции 1С Предприятие в организации
№
п/п
Наименование
функции
Какие функции выполняет
1.
Журналы документов
Предназначены для просмотра документов
разных видов. Для журнала документов
могут быть определены графы,
предназначенные для отображения
реквизитов документов разного вида,
отнесенных к данному журналу
2.
Нумераторы
Позволяют организовать сквозную
нумерацию документов разных видов. Для
этого всем таким документам назначается
один нумератор. Контроль уникальности и
присвоение нового номера будет
выполняться с учетом всех документов,
для которых назначен этот нумератор.
3.
Последовательности
Предназначены для обеспечения контроля
правильности изменений, внесенных
документами в учетные данные. Кроме
этого последовательности, в случае
необходимости, позволяют
восстанавливать правильную картину
внесенных изменений.
4.
Регистры накопления
Составляют основу механизма учета
движения средств (финансов, товаров,
материалов и т. д.), который позволяет
автоматизировать такие направления, как
складской учет, взаиморасчеты,
планирование.
5.
Регистры сведений
Хранят в прикладном решении
произвольные данные в разрезе
нескольких измерений. Например, в
регистре сведений можно хранить курсы
валют в разрезе валют, или цены
предприятия в разрезе номенклатуры и
типа цен.
6.
Планы счетов
Позволяют описать совокупность
синтетических счетов, предназначенных
для группировки информации о
хозяйственной деятельности предприятия.
Путем настройки плана счетов
организуется, собственно, требуемая
система учета
7.
Регистры бухгалтерии
Применяются в механизме бухгалтерского
учета и позволяют вести многоуровневый
и многомерный аналитический учет, учет
по нескольким планам счетов,
опциональное ведение количественного,
суммового и валютного учета по
отдельным разрезам аналитики и т. д.
В таблице 11 приведены основные функции почтового сервиса,
54
который используется в организации. Как видно из названия и данных из
самой таблицы, основная задача данного сервиса заключается в пересылки
электронных писем и организации общения как внутри организации, так и за
ее пределами.
Таблица 11
Функции почтового сервиса в организации
№
п/п
Наименование
функции
Какие функции выполняет
1.
Отправка сообщений
между сотрудниками
внутри организации
Отправляет текстовые, графические и
другие виды сообщений между адресатами
внутри организации.
2.
Отправка сообщений
между клиентами во
внешние ресурсы
Отправляет текстовые, графические и
другие виды сообщений между адресатами
за пределами организации
3.
Прием сообщений между
сотрудниками внутри
организации
Принимает оправленные сообщения
внутри организации и предоставляет к ним
удобный доступ
4.
Прием сообщений между
сотрудниками из внешних
источников
Принимает оправленные сообщения из
внешних источников и предоставляет к
ним удобный доступ
5.
Хранение истории
переписки
Хранит историю переписки на рабочей
станции сотрудника или на сервере
организации.
В таблице 12 составлен список основных функций МФУ,
расположенного в организации. Главной задачей МФУ является работа с
бумажными носителями информации.
Таблица 12
Функции МФУ в организации
№
п/п
Наименование
функции
Какие функции выполняет
1.
Сканирование
документов
Производит сканирование документов на
бумажных носителях и перевод их в
цифровой вид.
2.
Печать документов
Распечатка цифровых документов на
бумажных носителях
3.
Копирование документов
Выполняется полное копирование
бумажных документов
4.
Уничтожение бумажных
документов
Уничтожает документы на бумажных
носителях мелко нарезая их
В таблице 13 приведены функции, которые выполняются
коммутаторами в организации. Из таблицы 13 видно, что основной функцией
коммутатора является предоставление им подключение к локальной
вычислительной сети и перенаправление пакетов между адресатами.
55
Таблица 13
Функции коммутатора в организации
№
п/п
Наименование
функции
Какие функции выполняет
1.
Подключение к ЛВС
Предоставляет порты для подключения
устройств в единую ЛВС
2.
Перенаправление
пакетов данных к
адресатам
Выполняет транспортную функцию
перенаправления данных от источника к
получателю
На основе полученных данных можно построить функциональную
схему будущей сети. Такая схема поможет лучше понимать устройство
проектируемой сети и типы подключений. Функциональная схема
планируемой сети представлена на рисунке П3.1.
2.3 Разработка аппаратно-программного комплекса решения задачи
2.3.1 Разработка состава технических средств
На основе структурной и функциональной схемы мною был сделан
выбор в пользу устройств, которые будут использованы при построении
мультисервисной сети. Все устройства и ПО были отобраны по критериям,
которые они должны выполнять для обеспечения полноценной работы.
Первым делом определимся с оборудованием, которое будет
установлено в организации для построения мультисервисной сети, а также
опишем критерии, по которым было выбрано данное оборудование. В
таблице 14 показан выбор сервера в организацию.
Таблица 14
Выбор сервера в организацию
Критерии
отбора
Сервер HP
HPE Proliant
MicroServer
Gen10
Сервер
DELL
PowerEdge
T440
Сервер
DEPO
Storm
1420B1
Сервер
DELL
PowerEdge
T340 8LFF
Объём
встроенной
памяти 1Tb
или больше
Да
Да
Да
Да
Оперативная
память 16Гб
или больше
Нет
Да
Да
Нет
Пропуская
способность
Ethernet
До 1 Гбит/с
До 1 Гбит/с
До 1
Гбит/с
До 1 Гбит/с
56
Продолжение таблицы 14
Критерии
отбора
Сервер HP
HPE Proliant
MicroServer
Gen10
Сервер
DELL
PowerEdge
T440
Сервер
DEPO
Storm
1420B1
Сервер
DELL
PowerEdge
T340 8LFF
Потребляемая
мощность не
более 650 Вт
750Вт
750Вт
350Вт
700Вт
Цена, руб
115000
89000
102000
97000
Из таблицы видим, что сервером, который полностью удовлетворяет
нашим требованиям является «DEPO Storm 1420B1», также из-за низкого
энергопотребления позволит сэкономить на капитальных затратах на
электроэнергию, поэтому для построения мультисервисной сети будет
использоваться именно он. Выбор остального оборудования показан в
Приложении 4.
2.3.2 Разработка программного обеспечения
Приступим к выбору протокола динамической маршрутизации. Будем
выбирать протоколов внутренней маршрутизации, а именно из протоколов
состояния каналов, так как они занимают меньшую часть полосы
пропускания сети (кроме начального этапа изучения топологии сети) и
распространяют только информацию об изменениях, а не всю таблицу
маршрутизации. Это критично в случае наличия потоков трафика таких как
телефония и видеонаблюдение. К этим протоколам относятся OSPF и IS-IS.
Далее в таблице 15 приведено их сравнение:
Таблица 15
Сравнение протоколов OSPF и IS-IS
Критерии
IS-IS
OSPF
Тип алгоритма
Состояние
каналов
связи
Состояние
каналов
связи
Балансировка
нагрузки
Одинаковые
метрики
Одинаковые
метрики
