система ОАО Мегафон.
Вычислительный центр включает в себя сервер (рабочая станция Win-
dows) со специализированным программным обеспечением (Leica GNSS Spi-
der FPS), систему бесперебойного питания, средства коммуникации для ор-
ганизации постоянных каналов связи с базовыми станциями и каналов пере-
дачи данных для пользователей. Программные средства Leica GNSS Spider
обеспечивают связь между базовыми станциями, контроль работоспособно-
сти, передачу данных и управление доступом. Вычислительный центр нахо-
дится в основном административном здании ГУПТИ МО в Мурманске.
По словам специалистов, создание сети происходило по инициативе
начальства компании с преимущественным использованием собственных сил
и безвозмездной помощи профессионалов-энтузиастов Мурманска. Подоб-
ный проект был первым и до настоящего времени остается единственным в
Мурманской области. Другие предприятия (например, горно-
обогатительного комплекса) имеют одиночные референцные станции, распо-
ложенные в «местах использования» (карьерах).
Сеть была построена исключительно исходя из наличия на момент
инициативы коммуникационной сети между филиалами ГУПТИ МО, рас-
пложенными в Мурманской области. Размещение всех пяти референцных
станций происходило на зданиях, в которых располагаются офисы ГУПТИ
МО; все оборудование вне помещений офисов «пристраивалось» к оборудо-
ванию владельца коммуникационной сети – компании ОАО «Мегафон».
Пользование каналами связи осуществляется на безвозмездной основе.
На сегодняшний день основными потребителями геодезической сети
являются специалисты предприятия (геодезисты, кадастровые инженеры).
В связи с переменами, произошедшими в отрасли, специалисты
ГУПТИ МО в 2012-2013 годах были переориентированы на кадастровые ра-
боты, выполнение которых невозможно без геодезической части. Сначала из-
за отсутствия геодезистов, предприятие пользовалось услугами сторонних
специалистов, предоставляя им доступ к сети. В настоящее время в штате
75
предприятия 3 геодезиста и 2 помощника. По отзывам этих специалистов, а
также на основании анализа их работы был сделан вывод о надобности и
перспективности дальнейшего развития сети референцных станций на базе
ГУПТИ МО. Прежде всего, необходимо увеличить число референцных стан-
ций для достижения максимального покрытия освоенной территории Мур-
манской области. Это позволит практически исключить использование геоде-
зистами предприятия выносных станций, что уменьшит время полевых ра-
бот, снизит их цену за счет исключения необходимости работы в бригаде
(минимум 2 специалиста) на большинстве объектов. Это также приведет к
более устойчивому приему сигнала и получению миллиметровой точности
замеров. Развитие сети также позволит проводить обработку данных в режи-
ме реального времени на освоенной территории всей области, что уменьшит
сроки геодезических (а значит, и кадастровых) работ. Наличие собственной
сети базовых станций может стать весомым конкурентным преимуществом
предприятия в условиях высококонкурентного рынка.
Кроме того, у сети уже есть один постоянный внешний пользователь –
ЗАО «МурманскТИСИз» - предприятие, занимающееся инженерно-
геологическими и инженерно-геодезическими изысканиями, а также земле-
устроительными и проектно-изыскательными работами. В настоящее время
услуги ЗАО «МурманскТИСИз» оказываются на безвозмездной основе, по-
скольку специалисты ГУПТИ МО, в свою очередь, также бесплатно исполь-
зуют единственную у ТИСИз находящуюся в городе Мурманск базовую
станцию. Однако предполагается, что с развитием собственной сети ГУПТИ
МО расширит ассортимент своих платных услуг за счет предоставления дан-
ных системы точного позиционирования.
Также в связи с разработкой на уровне региональных властей подпро-
граммы "Использование спутниковых навигационных технологий и других
результатов космической деятельности в интересах социально-
экономического развития Мурманской области" и статусом предприятия
(находится в собственности Мурманской области; все имущество предприя-
76
тия принадлежит региону) представляется возможным определения предпри-
ятия базовым для реализации программы более высокого уровня.

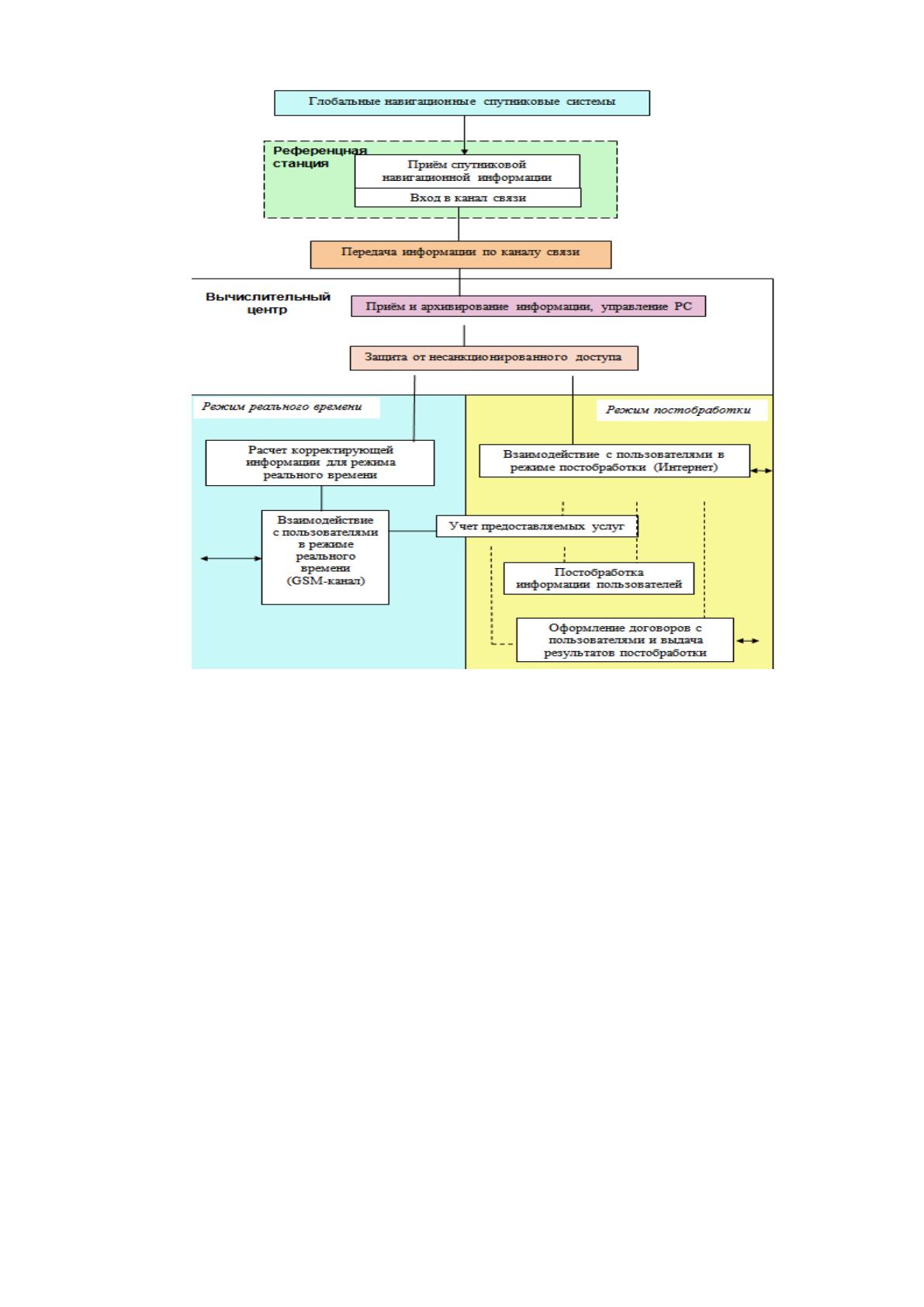

На рисунке 8 представлена схема работы Спутниковой системы точ-
ного позиционирования.
Главным результатом ССТП считается вычисление координат объек-
тов в заданных системах координат, привязанных к единой системе времени.
Такая услуга складывается из ряда более простых услуг.
Каждый пользователь имеет возможность заказать комплексную либо
простую услугу в зависимости от своих задач и наличия личного оборудова-
ния.
Стандартным набором простых услуг, необходимым большинству
пользователей, является:
- предоставление корректирующей информации для режима реального
времени (RTK);
- вычисление координат объектов в режиме постпроцессинга в данной
системе координат (PP);
- перевод координат объекта из одной системы координат в другую;
- выполнение замеров на объектах пользователя в целях определения
координат или выноса объектов в натуру;
- передача в аренду спутникового оборудования с соответствующим
набором аппаратно - программных средств для реализации режима отложен-
ного времени (постобработки) или реального времени;
- предоставление измерительной информации референцных станций
для самостоятельного вычисления пользователем координат объектов в ре-
жиме постобработки.
77
Рисунок 8. Функциональная схема работы ССТП
Взаимодействие с потребителями может строиться на основании за-
ключенного договора (разового/длительного). В зависимости от потребности
заказчика ему может быть предоставлена возможность входа в систему (лич-
ный кабинет) через Интернет и самостоятельной обработки информации.
3.2. Создание ГИС - системы ГУПТИ МО с использованием баз данных
предприятия
Краткая характеристика геоинформационных систем.
Географическая информационная система (ГИС) - это многофункцио-
нальная система, которая нужна для сбора, обработки и анализа простран-
ственных данных, их отражения и применения при решении расчетных задач,
подготовке и принятии заключений. Главное предназначение ГИС - форми-
ровании познаний о Земле, отдельных землях, территории, своевременном
78
доведении важных и полных пространственных данных до пользователей с
целью достижения высокой производительности их работы.
39
Для решения административных, общественных, экологических, тех-
нических и других задач, для проведения исследований региональных проек-
тов надо анализировать большие объемы информации. На основе анализа
картографической и тематической информации, решение проблем должно
учитывать перспективы развития территории. Разработки ГИС сводят боль-
шие объемы картографической и определенной тематической информации в
общую систему и создает слаженную структуру для анализа географических
данных из-за преобразования карт и иных источников пространственной ин-
формации в цифровую форму. Если посмотреть на данные с географической
точки зрения, часто открываются новые пути для понимания и объяснения их
взаимосвязей, что часто остается незамеченным, хотя их значение для пони-
мания и использования различных видов деятельности и ресурсов могут быть
очень важны. ГИС охватывает быстрый доступ к любым сведениям: соб-
ственность, налоговая информация, информация о коммуникации и удобства.
Карты, созданные и используемые компьютером, являются важным инстру-
ментом для познания и управления окружающей среды.
Геоинформационные технологии (ГИТ) - это информационные техно-
логии обработки географически организованной информации. Ключевая ин-
дивидуальность ГИС, которая определяет их выдающиеся качества по срав-
нению с другими автоматизированными информационными системами, счи-
тается присутствие геоинформационной основы, т. е. цифровая карта, со-
держащая нужную информацию о земной поверхности. Цифровые карты
должны содержать:
- верную привязку, классификацию, отбор и интеграцию всей храни-
мой информации (общее адресное пространство);
- комплексность и наглядность информации для принятия заключе-
39
ЗАО «Геопроект» [Официальный сайт]. Режим доступа: http://www.geo-proekt.ru/
79
ний;
- вероятность динамического моделирования процессов и явлений;
- автоматизация задач, связанных с анализом индивидуальности тер-
ритории;
- вероятность оперативного анализа ситуации в кризисной ситуации.
В широком значении ГИТ - это наборы данных и аналитические спо-
собы для работы с координатно привязанной информацией. ГИТ - это не ин-
формационные технологии в географии, а информационные технологии об-
работки географически организованной информации.
ГИТ предлагает совершенно новый путь развития картографии. Во-первых,
чтобы преодолеть основные недостатки обычных карт: статичность данных и
ограничение емкости "бумаги" как носителя информации.
ГИТ взаимосвязан с разными технологиями. Довольно близки к ГИТ
картографические технологии, которые применяются в компьютерной обла-
сти и построении карт по ним. Основное количество современных ГИС
включает в себя инструменты координатной геометрии, которая дает воз-
можность напрямую использовать поле данных геодезических исследований,
в том числе непосредственно от устройств с цифровой записи или же прием-
ников спутниковой глобальной системы позиционирования (ГНСС).
Суть ГИТ-это ее возможность связывать с картографическими (гра-
фическими) объектами кое-какую описательную (атрибутивную) информа-
цию (первым делом алфавитно-цифровые и графические изображения, аудио,
и видео). В обычном случае любому графическому объекту соответствует
строчка таблицы - запись в базе данных. Использование этой системы, по су-
ти, открывает роскошные активные способности перед ГИТ. Эти способно-
сти различны у разных систем, но есть базовый комплект функций, который
как правило доступен во всякой реализации ГИТ, к примеру, ответив на во-
прос: "что это?" указанием объекта на карте и "где это?" - выделяет объект,
выбранный по каким-либо условиям в основе данных. Еще основа включает
в себя ответ на вопрос "что близко ?" и его всевозможные модификации. Ис-
80
торически первое и более привычное использование ГИТ-это поисково-
информационные, справочные системы.
ГИТ, как и любая иная разработка, нацелена на разрешение конкрет-
ного круга задач. В зависимости от определенного класса разных задач
предъявляются различные запросы к начальным и выходным сведениям,
точности, техническим средствам.
Совместно с этим каждая ГИТ включает в себя такие операций, кото-
рые возможно рассматривать как основные:
- подготовительные работы, т. е. сбор, анализ и подготовка началь-
ной информации (картографические данные, итоги наземных исследований,
статистическая информация и т.д.) для автоматической обработки;
- проектирование геодезической и математической основ карт;
- проектирование карт;
- построение плана цифровой карты;
- преобразование начальных данных в цифровую форму;
- разработка макета тематического содержания карты;
- определение способов автоматического возведения тематического
содержания;
- создание цифровой общегеографической основы образуемой карты;
- формирование цифровой тематической карты в согласовании с
установленным проектом;
- получение итоговой картографической продукции.
Для ввода начальной информации применяются растровые сканиру-
ющие приборы. Полученные цифровые массивы данных отправляются в
комплекс технических средств обработки данных, сделанный на основе ра-
бочих станций и индивидуальных профессиональных ЭВМ. На данной ин-
струментальной основе исполняются все этапы проектирования, преобразо-
вания начальной информации и формирования цифровой карты, направлен-
ной на определенную тематику.
Первые и обработанные цифровые данные хранятся в архиве подси-
81
стемы хранения данных на стримерах или оптических дисках. Использование
ГИТ в реальное время разнообразны. Во-первых, это разные системы управ-
ления экономикой и инфраструктурой.
Геоинформационные системы органов государственной власти предо-
ставляют важную, актуальную комплексную межотраслевую информацию на
территорию управления. В зависимости от уровня государственной власти
различают федеральные, региональные и городские ГИС.
40
Региональная геоинформационная система разрешает совместить, си-
стематизировать и отразить на карте актуальные и правильные данные из
различных информационных систем. Это информационный ресурс с вероят-
ностью разграниченного регламентированного доступа Органов государ-
ственной власти, органов районного самоуправления, а также открытый ис-
точник данных для населения и представителей бизнеса в сети Интернет.
Региональная ГИС предопределена для увеличения производительно-
сти и качества принятия управленческих заключений, предотвращения и
устранение опасных ситуаций.
Главной целью создания региональной ГИС считается обеспечивание
органов власти актуальной, достоверной и всеохватывающей геопростран-
ственной информацией для оперативного всестороннего изучения, оценки и
обоснования принимаемых управленческих заключений.
Городская геоинформационная система (МГИС) нужна для информа-
ционного обеспечения органов местного самоуправления с целью ведения
градостроительной работы и решения иных задач.
Важнейшие задачи МГИС:
- автоматизация работы по сбору, хранению, обработке, поиску ин-
формации, а также графической, в части управления имущественными и зе-
мельными отношениями;
- группировка и классификация имеющихся документированных све-
40
Leica Geosystems AG [Официальный сайт]. Режим доступа: http://www.leica-geosystems.ru/ru/index.htm
82
дений обо всех городских земельных участках, об объектах недвижимого
имущества, находящихся в муниципальной собственности;
- составление реестров недвижимого имущества и земельных участков
на прогрессивной геоинформационной платформе, что собственно разрешает
проводить пространственный анализ информации, организовывать много-
пользовательскую работу с графическими изображениями;
- составление реестра соглашений, заключенных в отношении объек-
тов недвижимого имущества и земельных участков, с дальнейшей вероятно-
стью проведения разных видов анализа, контроля над исполнением контр-
агентами договорных обязательств;
- контроль целевого применения и сохранности объектов недвижимо-
сти, земельных участков, переданных по разным правовым причинам треть-
им лицам;
- расчет арендной платы и выкупной стоимости недвижимого имуще-
ства, земельных участков;
- оперативная обработка запросов от заинтересованных лиц, составле-
ние стандартных и произвольных выборок на базе имеющихся в системе све-
дений, составление важных отчетов с выводом их на печать;
- минимизация рисков принятия неверных или же безосновательных
решений на базе разрозненных данных, приобретенных со многих бумажных
носителей от разных ведомств и подразделений.
ГИС-система ГУПТИ МО как составная часть региональной геоин-
формационной системы.
За всю историю существования ГУПТИ МО в архивах предприятия
накоплено большое количество информации об объектах капитального стро-
ительства, расположенных в Мурманской области, в том числе техническая
информация в отношении жилищного фонда. Так, например, только в архиве
Мурманского ПТО находится 2463 дела многоквартирных домов. Дела эти
составлены по результатам инвентаризации, проводившейся в былые време-
на каждые 5 лет. До появления компьютеров все дела составлялись в бумаж-
83
ном виде с включением в состав как графической (план земельного участка,
поэтажный план), так и цифровой информации (таблицы, содержащие каче-
ственные и количественные характеристики объекта). С появлением совре-
менных компьютерных технологий информация по объектам была преобра-
зована в базу данных, используемую только на предприятии (программа
«Лоцман»).
В настоящее время сформировалась устойчивая потребность сделать
данные внутренней базы данных ГУПТИ МО в отношении жилищного фонда
доступными для внешних клиентов. Поэтому руководство предприятия ини-
циировало пилотный проект создания ГИС-системы, которая позволит объ-
единить картографическую (месторасположение объекта в привязке к зе-
мельному участку) и атрибутивную (описательную) информацию.
ГИС-система предприятия в конечном итоге может войти в муници-
пальные и региональную ГИС-системы как составная часть (модуль). По-
скольку в настоящее время активной работы по созданию ГИС порталов на
региональном/муниципальном уровне не ведется, можно сказать, что ГУПТИ
МО в некотором смысле выступает инициатором развития регионального ге-
опортала.
Работы по созданию ГИС ведутся на платформе ОАО «Научно-
производственная корпорация «Рекод».
41
Краткое описание платформы:
Платформа позволяет создавать ГИС четырёх поколений, и включает в
себя следующие основные программы:
РЕКОД-Модель - программное обеспечение для пространственного
моделирования территории, включая: свободное перемещение в пространстве
3D; анимация трехмерных моделей (движение по маршруту); просмотр
территории в трехмерном виде; просмотр информации об объектах в
трехмерном виде; 3D-моделирование критических важных объектов,
41
ОАО «Научно-производственная корпорация «РЕКОД» [Официальный сайт]. Режим доступа:
http://rekod.ru/
