Таблица 2.8
Структура таблицы Сайты
№
Наименование поля
Идентификатор
Тип
Примечание
1.
Код сайта
ids
int(11)
Ключевое,
автозаполнение
2.
Наименование
name_site
text
3.
Ссылка
link
text
4.
Наличие
Яндекс.Вебмастер
JAwm
int(1)
5.
Логин
login
varchar(200)
6.
Пароль
pass
varchar(200)
7.
Популярность
pop
varchar(50)
8.
Значение PR
pr
decimal(10,0)
9.
Значение ТИц
tiz
decimal(10,0)
10.
Склейка Тиц
sklTiz
decimal(10,0)
11.
Наличие в индексе
Яндекса
IndexJA
int(1)
12.
Наличие в индексе
Google
indexG
int(1)
13.
Наличие в индексе
Rambler
indexR
int(1)
14.
Наличие в индексе
Yahoo
indexYa
int(1)
15.
Общий индекс
JAK
int(1)
16.
Наличие в каталоге
Dmoz
dmoz
int(1)
17.
Возраст сайта
age
varchar(200)
Таблица 2.9
Структура таблицы Ссылки
№
Наименование поля
Идентификатор
Тип
Примечание
129
1.
Код ссылки
idk
int(11)
Ключевое,
автозаполнение
2.
Код проекта
idpr
int(11)
3.
Код сайта
idsite
int(11)
4.
Страница
stran
text
5.
Текст до
textDo
text
6.
Текст после
textPosle
text
7.
Ссылка
link
text
8.
Статус
status
int(1)
9.
Дата добавления
date_add
timestamp
10.
Отметка о проведении
provedena
int(1)
11.
Остаток баланса
ostatok
varchar(200)
12.
Стоимость
price
decimal(10,0)
13.
Период
period
varchar(200)
14.
ТИц
tiz
decimal(10,0)
15.
Значение PR сайта
PR
decimal(10,0)
16.
Наличие в индексе
Яндекса
indexJa
int(1)
17.
Наличие в индексе
Google
indexG
int(1)
18.
Наличие в индексе
Rambler
indexR
int(1)
19.
Наличие в индексе
Yahoo
indexYa
int(1)
20.
Наличие в каталоге
Dmoz
dmoz
int(1)
2.4.3 Структурная схема пакета (дерево вызова программных
модулей)
Система состоит из модулей, обеспечивающих работу системы, а именно:
130
. Модуль «Справочники»
Модуль «Ввод данных
Модуль «Печать»
Модуль «Настройки»
Структурная схема пакета представлена на рисунке. 2.10.
Глобальный модуль
Модуль справочника
«Проекты»
Модуль справочника
«Ссылки»
Модуль справочника
«Клиенты»
Модуль справочника
«Сайты»
Модуль справочника
«Ключевые слова»
Модуль отчетов
Модуль расчета
стоимости

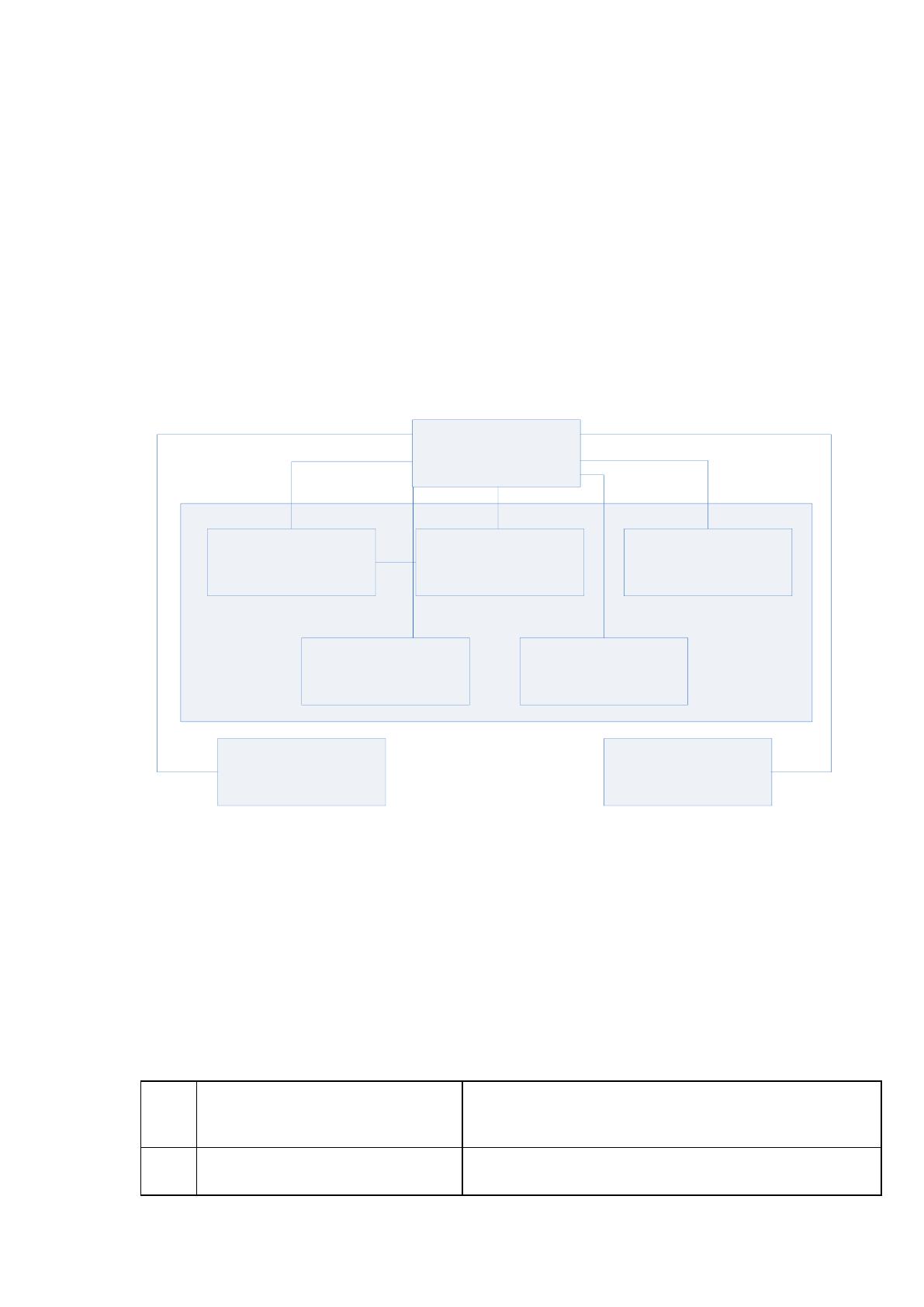

Рисунок 2.10 Схема связи программных модулей
Описание модулей приведено в таблице 2.10
Таблица 2.10
Описание программных модулей
№
п/п
Наименование модуля
Функции модуля
1.
Глобальный модуль
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и
131
№
п/п
Наименование модуля
Функции модуля
функции, которые необходимо выполнить при
запуске системы
2.
Модуль справочника
«Проекты»
Содержит предопределенные процедуры
формы списка и элемента справочника
3.
Модуль справочника
«Ссылки»
Содержит предопределенные процедуры
формы списка и элемента справочника
4.
Модуль справочника
«Клиенты»
Содержит предопределенные процедуры
формы списка и элемента справочника
5.
Модуль справочника
«Сайты»
Содержит предопределенные процедуры
формы списка и элемента справочника
6.
Модуль справочника
«Ключевые слова»
Содержит предопределенные процедуры
формы списка и элемента справочника
7.
Модуль получения отчетов
Содержит предопределенные процедуры,
позволяющие получит отчеты
8.
Модуль расчета стоимости
продвижения
Содержит необходимые процедуры для расчет
продвижения сайта
Листинг основных программных модулей приведен в Приложении.
2.4.4 Описание программных модулей
В состав операций, выполняемых при получении первичной информации,
входят:
1) Съем первичной информации – процесс получения количественного
значения показателя, характеризующего объекты и процессы предприятия. На
вход решаемой задачи поступает первичная информация со слов заказчика о
желаемых услугах, на основании которой рассчитываются все необходимые
параметры: количество, цена, и прочее.
132
2) Регистрация первичной информации – внесение всех количественных
характеристик на какой-либо носитель. В процессе решения поставленной задачи
автоматизации регистрация осуществляется механическим способом, то есть
вводится с клавиатуры в экранные формы.
3) Сбор информации – операция получения пакета сообщений, набора
первичных документов или файла на машинном носителе для последующей
передачи и обработки. Эта операция в рамках решаемой задачи автоматизации
происходит автоматическим способом, централизовано – то есть сбор
информации происходит по мере ее возникновения в источниках.
При сборе первичной информации получаются документы, данные из
которых используются для корректировки нормативно-справочной информации
и документы, представляющие оперативную информацию, используемую для
расчетов.
При этом важно уделить внимание контролю входной информации
следующими способами:
визуальный контроль на экране дисплея,
метод верификации, при котором осуществляется сверка ранее
введенных и сохраненных в БД данных и данных первичных документов,
вводимых оператором.
4) Передача информации на обработку – формальная технологическая
процедура, поскольку все операции по регистрации и сбору первичной
информации производятся на одном рабочем месте.
Технологический процесс обработки информации – это определенный
комплекс операций, выполняемых в строго регламентированной
последовательности с использованием определенных методов обработки данных
и инструментальных средств.
В процессе создания и ведения БД используются следующие режимы
обработки :
133
пакетный – для задач со слабой разветвленностью алгоритма,
отсутствием необходимости вмешательства пользователя в процесс решения
экономической задачи, с большим объемом исходных данных, длительным
временем решения и получения результатов,
диалоговый (интерактивный) – для выполнения функций управления
диалогом, информирования пользователей, вывода информационных сообщений,
обработки с их помощью прикладных программ и выдачи результатов.
смешанный.
Пакетный режим обработки данных предполагает предварительный сбор
пакета документов или подготовку входного файла первичной информации, с
которых осуществляется наполнение основных файлов первичной информации
или его обновление. Пакетный режим используется для работы с файлами
оперативной информации в тех случаях, когда требуется ведение
централизованной БД из локальных источников первичной информации при
невозможности подключения этих источников к ИС. Применение пакетного
режима позволяет уменьшить вмешательство оператора в процесс решения
задачи, требует только предварительного ввода данных, исключает возможность
вмешательства пользователя и, таким образом, изменения последовательности
выполняемых действий. Однако за счет этого появляется более полная загрузка
оборудования, которое начинает работать по жесткому графику. В некоторых
случаях для решения задачи выполняется и параллельная обработка данных.
Пакетный режим более тесно связан с бумажной технологией.
Диалоговый режим предполагает активное вмешательство пользователя в
процесс работы комплекса и ориентацию на безбумажную технологию. В ходе его
выполнения отсутствует заранее установленная последовательность операций
обработки данных и дополнительного их ввода. Особенностью диалогового
режима обработки данных является ввод или обновление отдельных записей
файлов по мере необходимости.
134
С учетом специфики разрабатываемой проблемной области и предметной
технологии решения задачи, выбор смешанного режима обработки обоснован
следующими положениями:
источники первичной информации подключены к ИС, однако имеет
место бумажная технология сбора первичной информации,
обработка информации начинается по мере поступления данных, хотя
отчетные формы начинают составляться в момент получения всего объема
данных за отчетный период,
существует четкая последовательность технологических операций
обработки информации, однако вмешательство пользователя в процесс обработки
данных допускается.
Технологический процесс выдачи результатной информации происходит в
двух направлениях:
1) вывод результатных документов на печать,
2) вывод результатных документов на экран.
Оба этих технологических направлений выдачи результатов решения
поставленной задачи не исключают сохранения результатных данных в
информационной базе. Таким образом, происходит ее пополнение, сохраненные
данные являются исходными для решения аналогичных задач последующих
периодов.
В рассматриваемой системе ввод информации происходит на основании
ранее перечисленных документов, а также при совершении учета. Передача этих
данных осуществляется в бумажном и электронном видах.
Результатная информация формируется путем SQL-запросов к базе данных,
позволяющих сформировать такие результатные документы, как список проектов,
список клиентов и список сайтов.
135
Под технологическим процессом обработки экономической информации
понимается определённый комплекс операций, выполняемых в строго
регламентированной последовательности, с использованием определённых
методов обработки и инструментальных средств, охватывающих все этапы
обработки данных, начиная с регистрации первичных данных и заканчивая
передачей результатной информации пользователю для выполнения функций
управления.
В качестве схемы технологического процесса сбора, передачи, обработки и
выдачи информации будем использовать в соответствии с ГОСТ 19.701-90 (ИСО
5807-85) схему работы системы. Данная схема отображает процессы управления
операциями и потоки данных в системе. Схема представляет собой блок-схему и
состоит из:
символов данных, указывающих на наличие данных (символы
данных могут также указывать вид носителя данных);
символов процесса, указывающих операции, которые следует
выполнить над данными, а также определяющих логический путь, которого
следует придерживаться;
линейных символов, указывающих потоки данных между
процессами;
специальных символов, используемых для облегчения
написания и чтения блок-схемы.
Схема технологического процесса регистрации клиента приведена на рис.
2.11, схема создания проекта – на рисунке 2.12.
136
Открытие экранной
формы регистрации
Ввод данных в поля
формы
Поля заполнены
корректно?
Нет
Запись в БД
Да
Начало
Клиенты
Клиенты
Конец
Экранная
форма
Такой клиент
существует?
Да
Сообщение
об ошибке
Сообщение
об ошибке

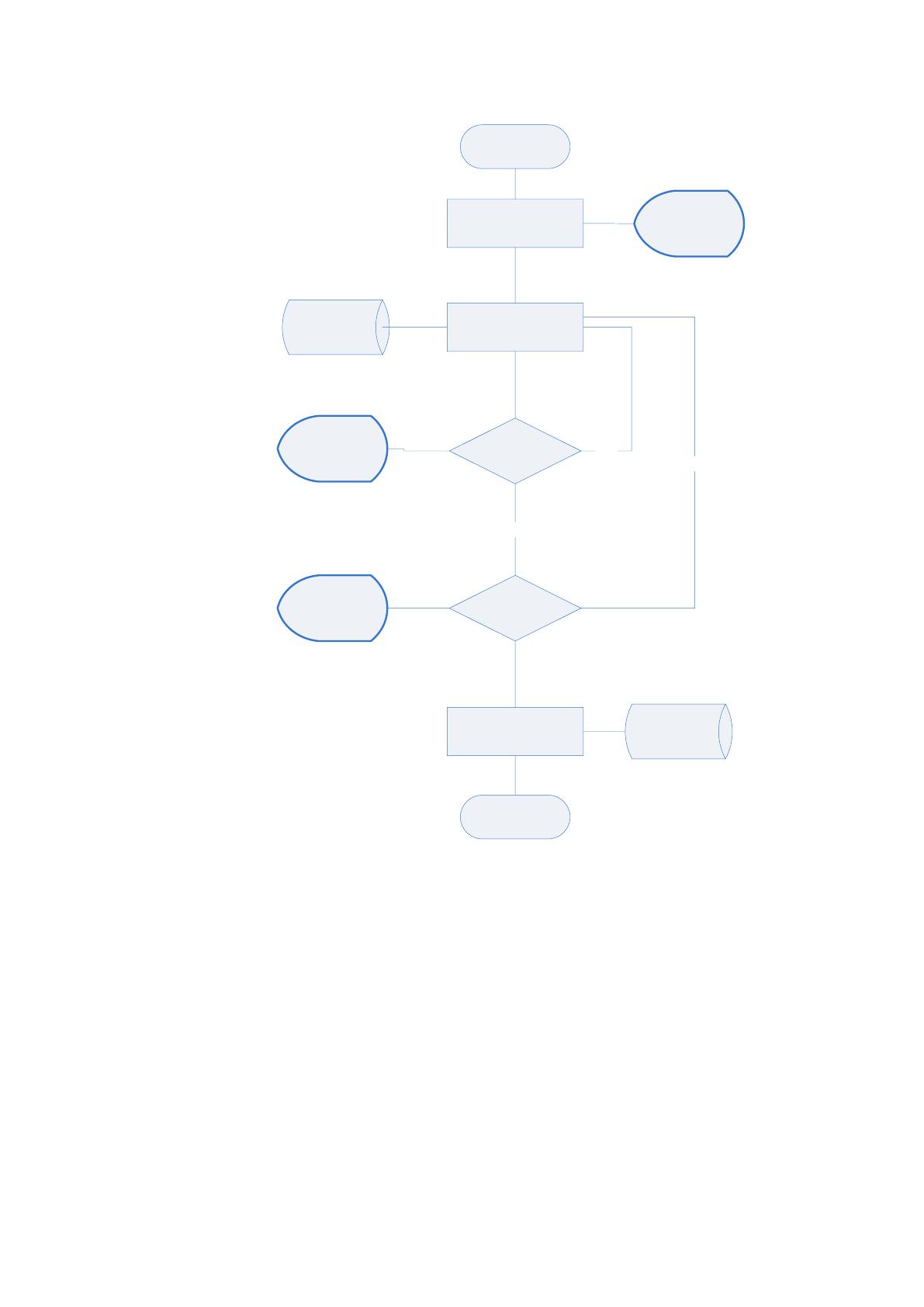

Рисунок 2.11 Схема технологического процесса регистрации клиента
137
Открытие формы
создания проекта
Открытие формы
ввода ключевых слов
Начало
Сформировать
список
автоматически?
Да
Нет
Конец
Экранная
форма
Проекты
Прайс-лист
Выбор клиента Клиенты
Ввод слова
Формирование списка
Список ключевых
слов
Ввод параметров

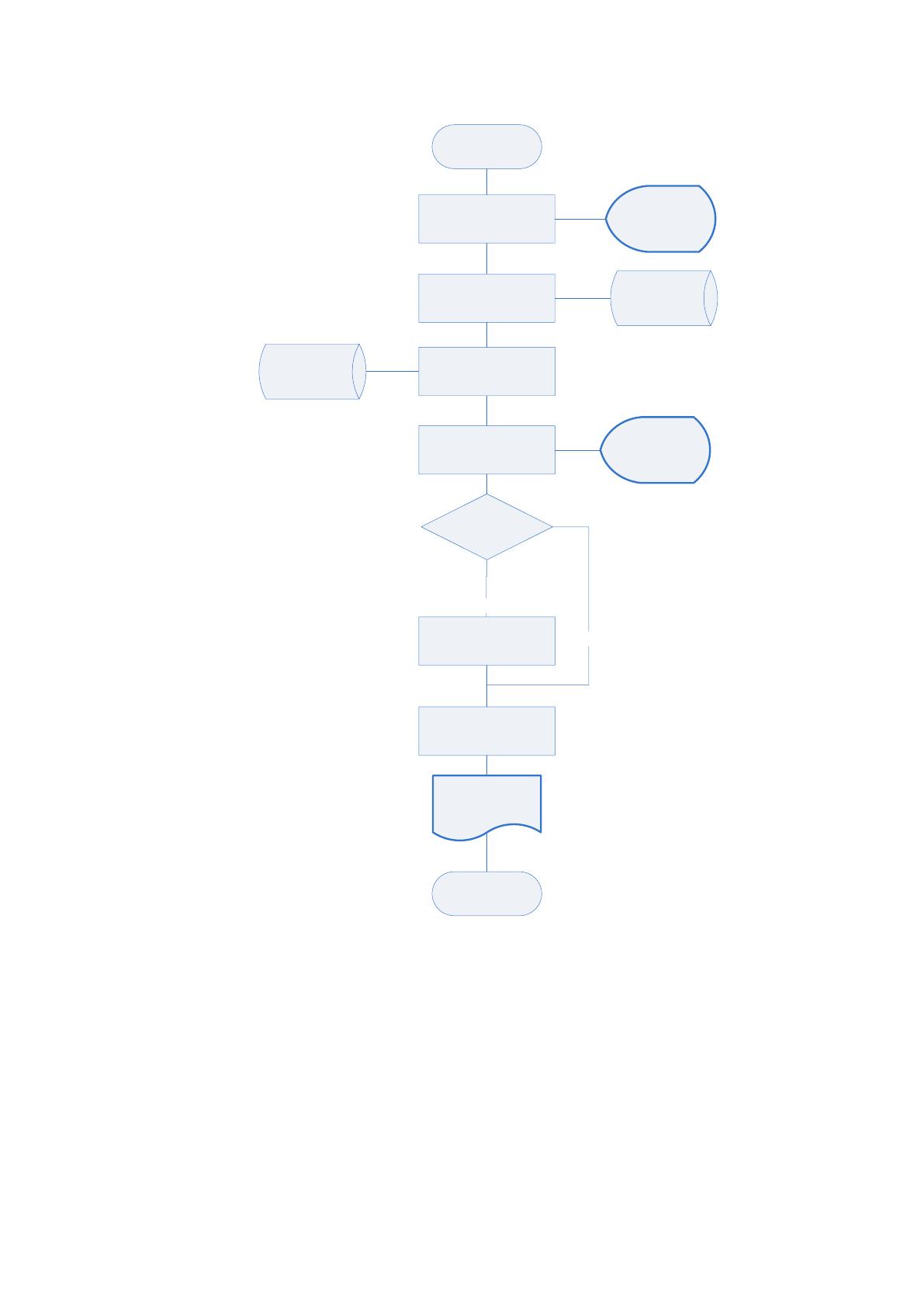

Рисунок 2.12 Схема технологического процесса создания проекта
