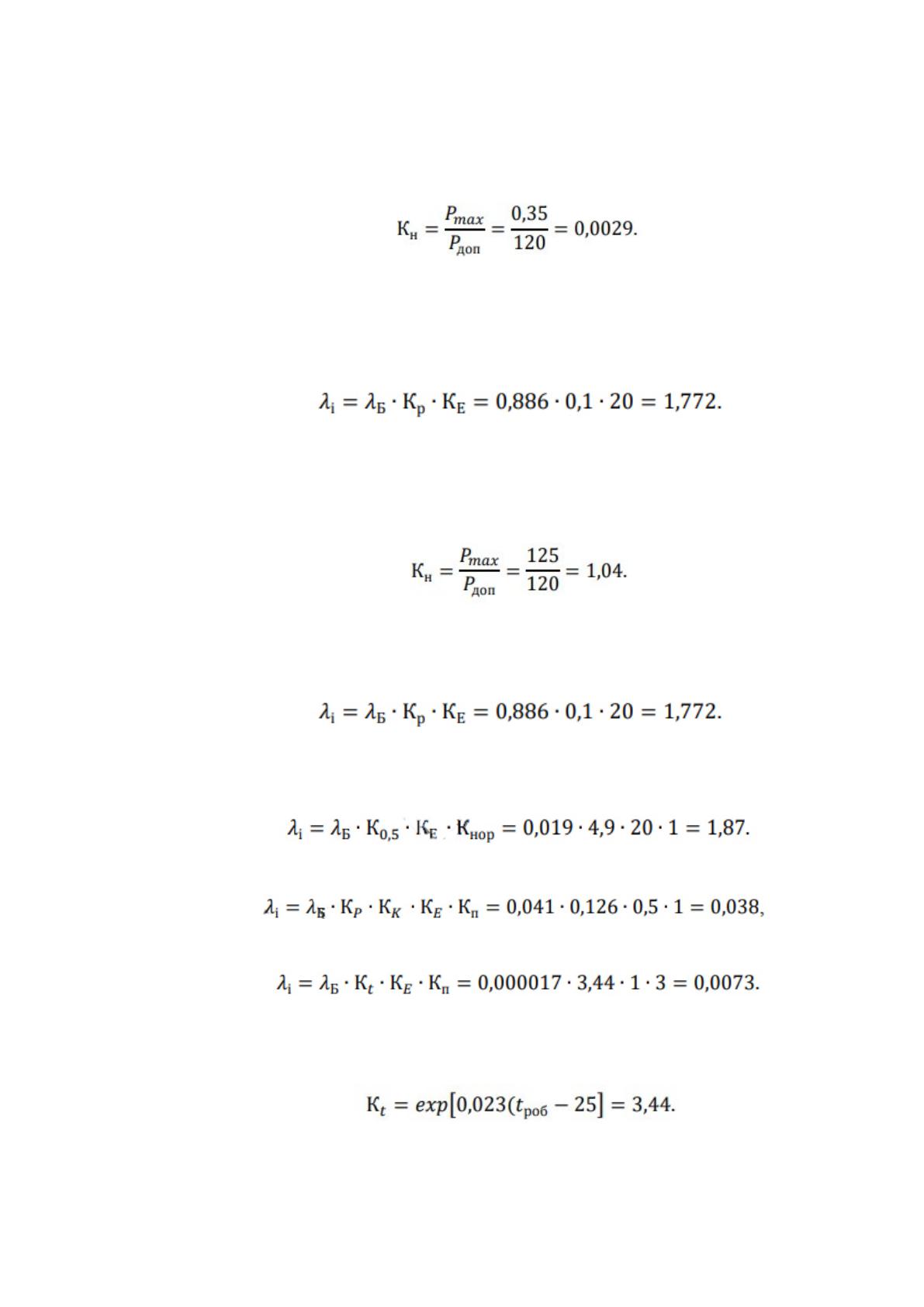

Максимальное значение мощности, которое может рассеиваться на
транзисторе типа КТ503Д составляет 0,35 Вт, тогда коэффициент нагрузки
будет иметь значение:
Тогда, учитывая нагрузку и рабочую температуру, коэффициент Кр =
0,1, отсюда интенсивность отказов будет следующей:
Максимальное значение мощности, которое может рассеиваться на
транзисторе КТ825Г типа составляет 125 Вт, тогда коэффициент нагрузки
будет таким:
Тогда, учитывая нагрузку и рабочую температуру, коэффициент Кр =
0,1, отсюда интенсивность отказов будет следующей:
Для микроконтроллера интенсивность отказов определяется по
следующей формуле:
Для разъемов интенсивность отказов определяется по формуле:
Интенсивность отказов для соединения пайкой составляет:
Значение коэффициента К для радиочастотных соединений
рассчитывается по формуле:
Значение интенсивности отказов для сквозных металлизированных
отверстий рассчитывается по формуле:

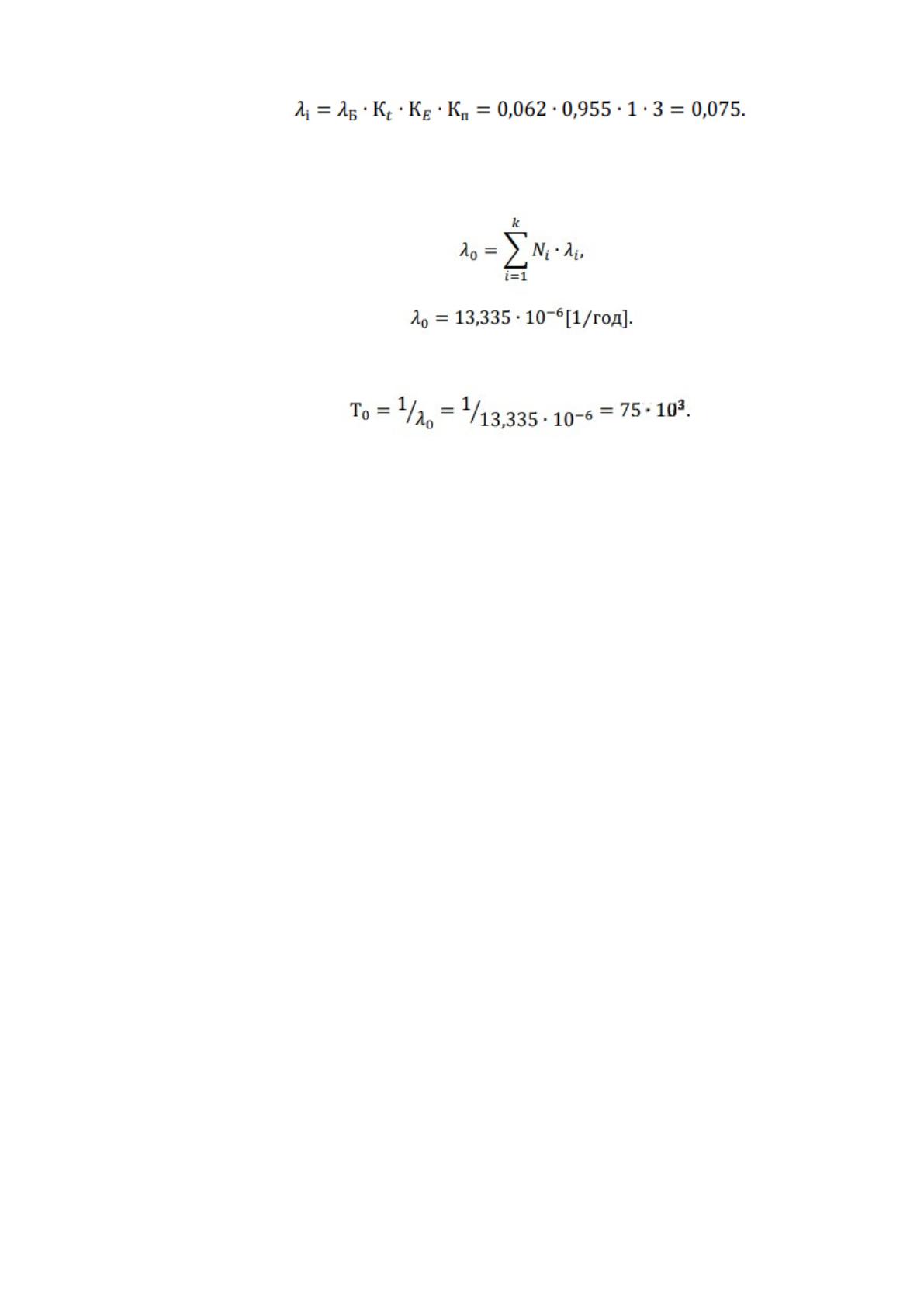

Общая интенсивность отказов устройства определяется как сумма
интенсивностей отказов каждого элемента схемы [7]:
Среднее время наработки прибора на отказ:
Полученные значения показателей надежности удовлетворяют
требованиям технического задания (ТЗ).
Для устройства, необходимо произвести расчеты на вибростойкость.
Таким образом в ходе проектирования устройства возникает необходимость
расчетов радиоэлектронных средств (РЭС), его ЭРЭ и элементов конструкции
на динамические и статические нагрузки. Данные для расчета: Габаритные
размеры платы:
а = 60 мм;
b = 90 мм;
h = 1,5 мм.
Материал: стеклотекстолит фольгированный FR-4-2;
Модуль упругости: Е = 5,7 • 10
10
Н / м;
Плотность: р = 2,67 • 10
3
кг / м
3
;
Предельная плотность полипропилена: рс = 0,9 • 10
3
кг / м
3
;
Коэффициент Пуассона: ε= 0,35
Коэффициент вибронагрузки: nn = 2;
Предел упругости стеклотекстолита: в = 130 • 10
6
Н / м;
Необходимо определить массу печатной платы без ЕРЕ по формуле:
m=p•a•b•h,
где p - плотность материала платы;
a,b,h-габаритные размеры платы, м.
m = 2,67 ∙ 10
3
∙ 0.06 ∙ 0,09 ∙ 0,0015= 0,022 кг.
Далее, необходимо определить поправочный коэффициент, который
учитывает массу эре по формуле:
где М —масса ЭРЭ, кг
Поправочный коэффициент рассчитывается по формуле:

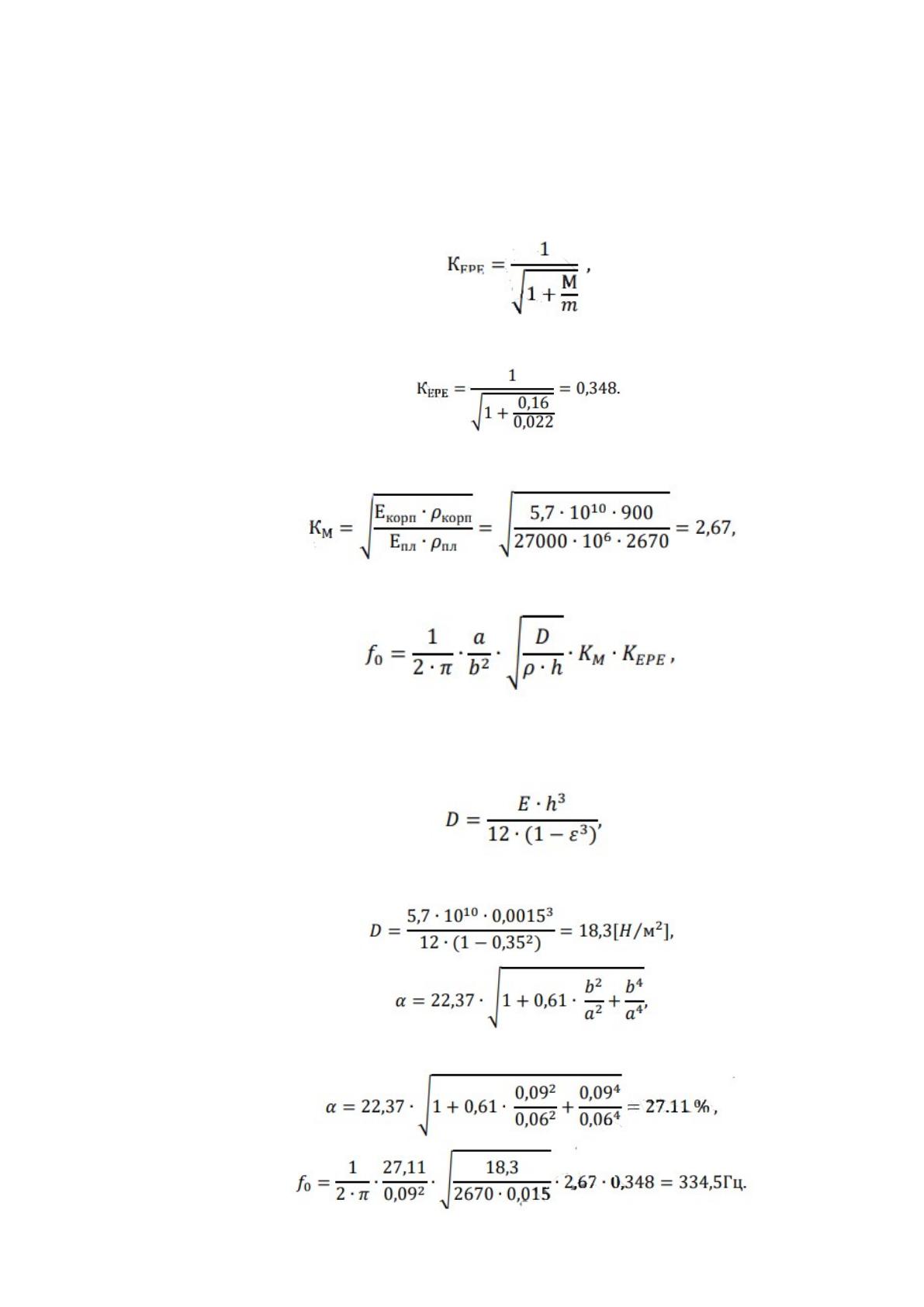

Частота собственных колебаний платы определяется по формуле:
где D - цилиндрическая жесткость пластины;
а - длина платы.
где ε – коэффициент Пуассона

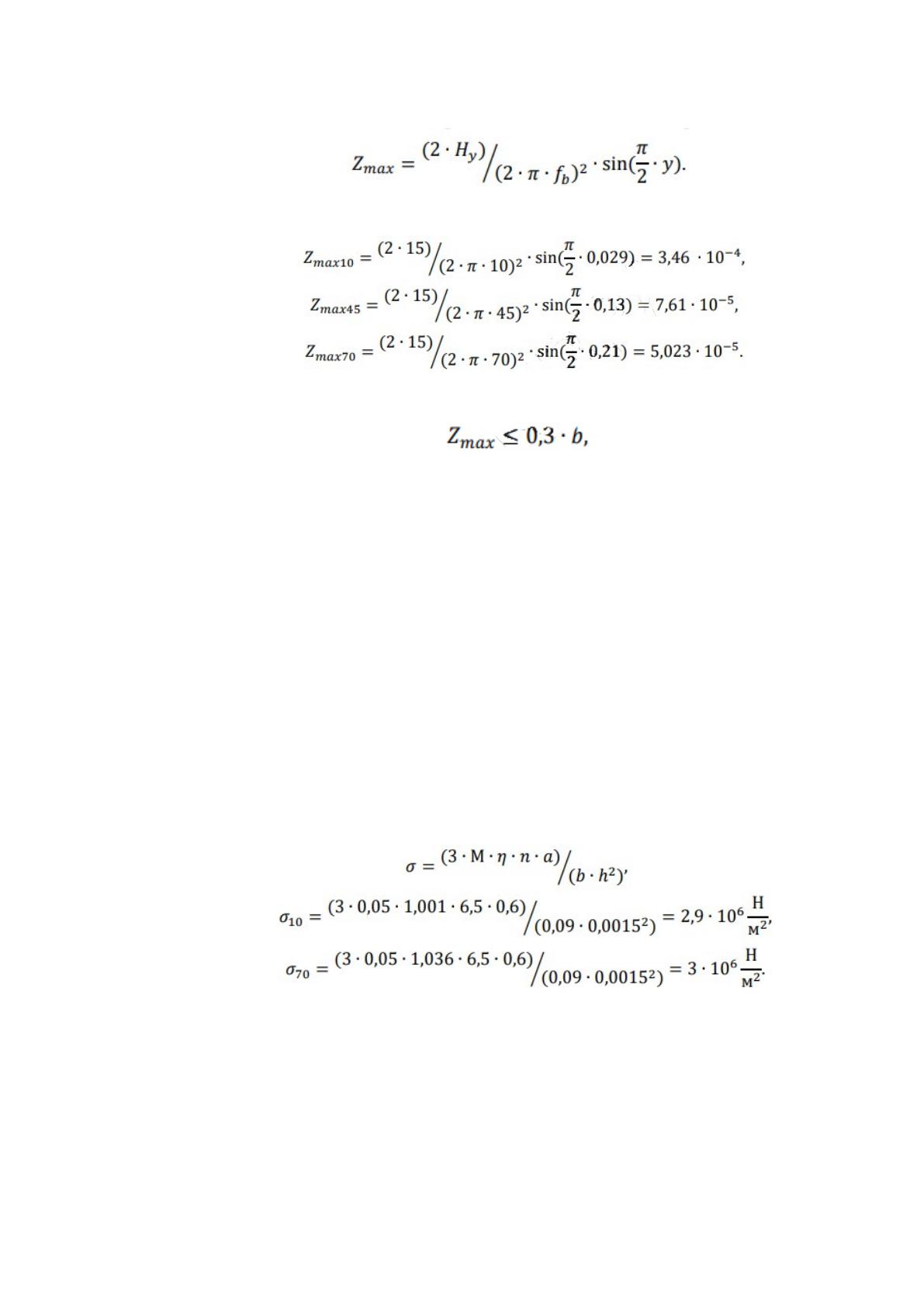

Максимальное относительное перемещение определяется по формуле:
Тогда:
Необходимо выполнение условия удачной прочности для ГП с ЭРЭ:
где b — ширина, м;
Можно выполнить проверку выполнения условия ударной прочности
только для наибольшего значения максимального относительного
перемещения. Крупнейшее значение имеет Zmax10 :
3,46 ∙10
4
≤ 0,3 ∙ 0,09.
Условие ударной прочности выполняется на частотах вибрации 10 Гц,
45 Гц и 70 Гц. Итак, вибрационная прочность конструкции на заданной
частоте обеспечивается конструкционными особенностями устройства [7].
Необходимо также определить напряжения, возникающие в ГП при
вибрациях на частотах 10 Гц и 70 Гц:
Проанализировав расчеты, можно сделать вывод, что выбранный метод
закрепление платы удовлетворяет требованиям вибрации прочности с
заданным коэффициентом запаса прочности.
2.3.6 Разработка алгоритма
Современные микроконтроллеры могут программироваться на разных
языках программирования, которые в дальнейшем с помощью специальных
компиляторов переводятся на язык программирования Assembler. Для
наибольшего быстродействия и максимальной экономии памяти
микроконтроллера, целесообразно использовать язык программирования
Assembler, однако она требует значительно больших усилий и времени от
специалиста для создания необходимого программного обеспечения [29].
Для современных микроконтроллеров, имеющих достаточно высокое
быстродействие, и при современном уровне компиляторов, разработаны
языки программирования более высокого уровня, облегчающие работу
специалиста и ускоряющие процесс разработки программного обеспечения
(ПО).
В данной ВКР для создания программы для микроконтроллера
использован язык программирования С [32]. Выбор языка программирования
обусловлен несколькими факторами:
разработанная система не является сложной и
требовательной к аппаратной части модуля [23];
аппаратная платформа Arduino обладает
достаточным быстродействием и количеством памяти, не ограничивающей в
выборе языка программирования;
утилита для аппаратной платформы существует
среда программирования Arduino IDE, имеющий поддержку языка
программирования С;
язык программирования с требует меньшей
квалификации работника и меньше времени для создания и модернизации
ПО.
Для написания программы Управление автоматическим освещением

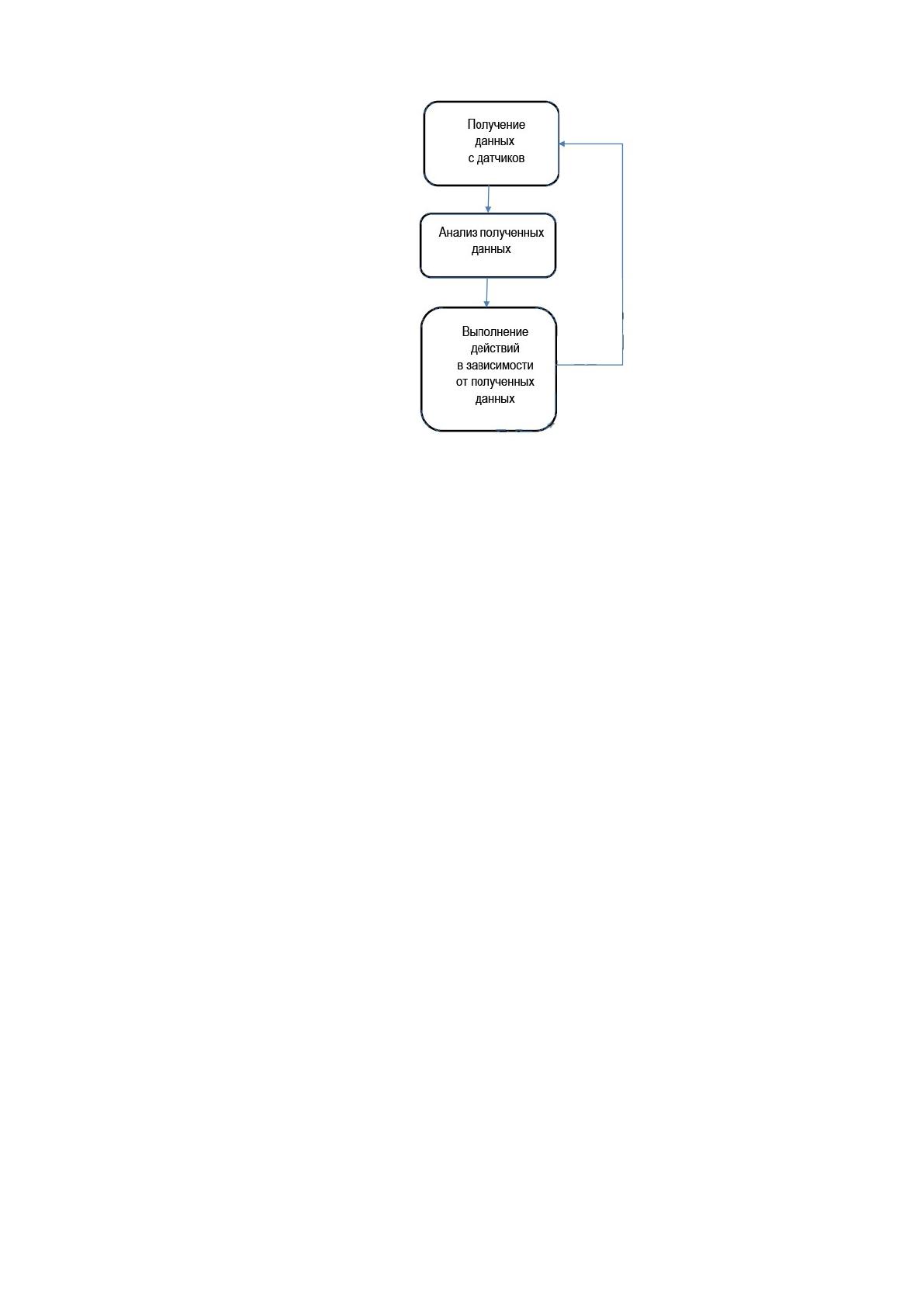

разработана структурная схема изображенная на рисунке 2.18.
Рисунок 2.18 - Структурная схема программы для аппаратной
платформы
Программа, разработанная по данной структурной схеме позволяет
получать данные от датчиков движения и света, проводить их анализ и
выполнять определенные действия в зависимости от полученных данных.
Код программы приведен в Приложении В. Данная программа
обеспечивает работу модуля автоматизированного управления освещением.
Когда освещение падает ниже определенного значения, которое в программе
задается константой и датчик движения фиксирует наличие движущихся
объектов начинает плавно включаться осветительное устройство ( например
лампа). Продолжительность работы составляет 5 С. Если в зоне действия
пироэлектрического датчика имеется движение, освещение не выключается и
продолжает работать, до тех пор пока имеющийся движение.
Вывод по второй главе
Выбрана база проектируемого устройства выбирается исходя из
следующих требований. В устройстве, которое проектируется в ВКР
использованы активные и пассивные элементы, отдельно проведен анализ и
выбор аппаратной платформы, еще она является основой разрабатываемого
устройства.
Произведен выбор активных элементов, в частности датчик движения,
фоторезистор, транзисторов, диод, разъемы. Произведен выбор активных
элементов, в частности конденсаторы, катушка индуктивности. Осуществлен
расчет параметров печатного монтажа, минимальной площади платы и выбор
корпуса, диаметров монтажных отверстий и диаметров контактных
площадок, зазоров между элементами печатного монтажа, минимального
размера для прокладки одного проводника между двумя контактными
площадками и минимального расстояния между двумя контактными
площадками. Проведен расчет подтверждающий работоспособность прибора,
а именно, расчет надежности и механических воздействий. Разработан
алгоритм программирования для аппаратной платформы Arduino,
структурная схема и программа для микроконтроллера Arduino.
