23
CENELEC EN 50173 Information Technology. Generic cabling systems
(европейский стандарт).
В стандарте EIA/TIA-568B для кабельных линий, и для кабелей и
разъёмов, определяются следующие категории:
категория 3 (сигнал пропускается в полосе частот до 16 МГц);
категория 5e (полоса частот до 100 МГц);
категория 6 (полоса частот до 250 МГц);
категория 6A (полоса частот до 500 МГц).
В стандарте ISO 11801-2002 и EN 50173 определяются классы для
кабельных линий:
класс С (в полосе частот до 16 МГц);
класс D (в полосе до 100 МГц);
класс E (в полосе до 250 МГц);
класс E(A) (в полосе до 500 МГц);
класс F(A) (в полосе до 600 МГц).
На основании данных стандартов монтаж СКС может состоять из
следующего перечня работ:
монтаж кабельных трасс, в которые входят защитные короба, трубы,
лотки;
подготовительные работы, состоящие из сверления отверстий под
кабельные трассы;
прокладка кабельных сетей и установка розеток, которая состоит из
сборки и установки настенных рам, телекоммуникационных шкафов и
стоек;
установка и заделка кабелей в коммутационные панели.
1.4.2. Обоснование проектных решений по программному обеспечению
Компьютеры, входящие в СКС компании ООО «Технопарк-центр»,
работают на основании двух платформ – Windows и MAC. Из приведенного
программного обеспечения, которое установлено на компьютерах под
24
управлением Windows есть программное обеспечение, не работающее под
управлением MACos. Для этих целей на таких компьютерах планируется
установка Parallels Desktop.
Parallels Desktop 12 для MАС является простым и эффективным
решением запуска приложений Windows без перезагрузки системы. Parallels
Desktop без всяких усилий позволит переключаться между приложениями для
MАС, и для Windows, запускать Windows-приложения непосредственно с
панели MАС Dock, копировать и перетаскивать объекты между приложениями
разных операционных систем.
Благодаря высокой производительности Windows-приложения, такие как
проводник и Microsoft Office, а также самые ресурсоемкие графические
приложения запускаются без какой-либо задержки и зависаний. Данное
приложение позволит использовать виртуальный голосовой помощник
Microsoft Cortana на компьютере MАС.
Parallels Desktop поставляется в комплекте с Acronis True Image Cloud 500
GB и набором утилит Parallels Toolbox, позволяющих без всяких усилий
справляться с десятками самых важных задач на компьютере MАС. Acronis
True Image Cloud 500 GB позволит делать снимки экрана, защищать важные
файлы паролем, а также использовать множество других возможностей.
Для ведения документооборота планируется перейти на облачный сервис
Google Docs, частично отказавшись от MS Office. Данный переход позволит
сократить финансовые затраты на приобретение дополнительных лицензий в
процессе расширения СКС. Использование продуктов Google даст возможность
иметь общий доступ к Google Disc. Google Disc позволит работать с
документами в любом месте, синхронизируя их со всеми устройствами:
телефоном, планшетом, ноутбуком.
Созданная СКС дает возможность использовать IP-телефонию. В
некоторых случаях роль IP-телефонов будут выполнять компьютеры
сотрудников. Торговые площадки будут оборудованы IP-телефонами.
25
Телефонная связь для компании ООО «Технопарк-центр» будет организована с
помощью компании «Октолайн». «Октолайн» является услугой связи для
эффективных контактов с клиентами. Октолайн обеспечит телефонной связью
офис любого размера, без протягивания телефонных линий и покупки АТС.
Для того, чтобы организовать виртуальный офис, понадобится только
Интернет, компьютеры или IP-телефоны. Октолайн обладает всеми
возможностями системы унифицированных коммуникаций и
профессионального Call-центра - виртуальный многоканальный номер сделает
ваш бизнес эффективнее, а мобильный офис позволит принимать звонки от
клиентов, где бы вы не находились.

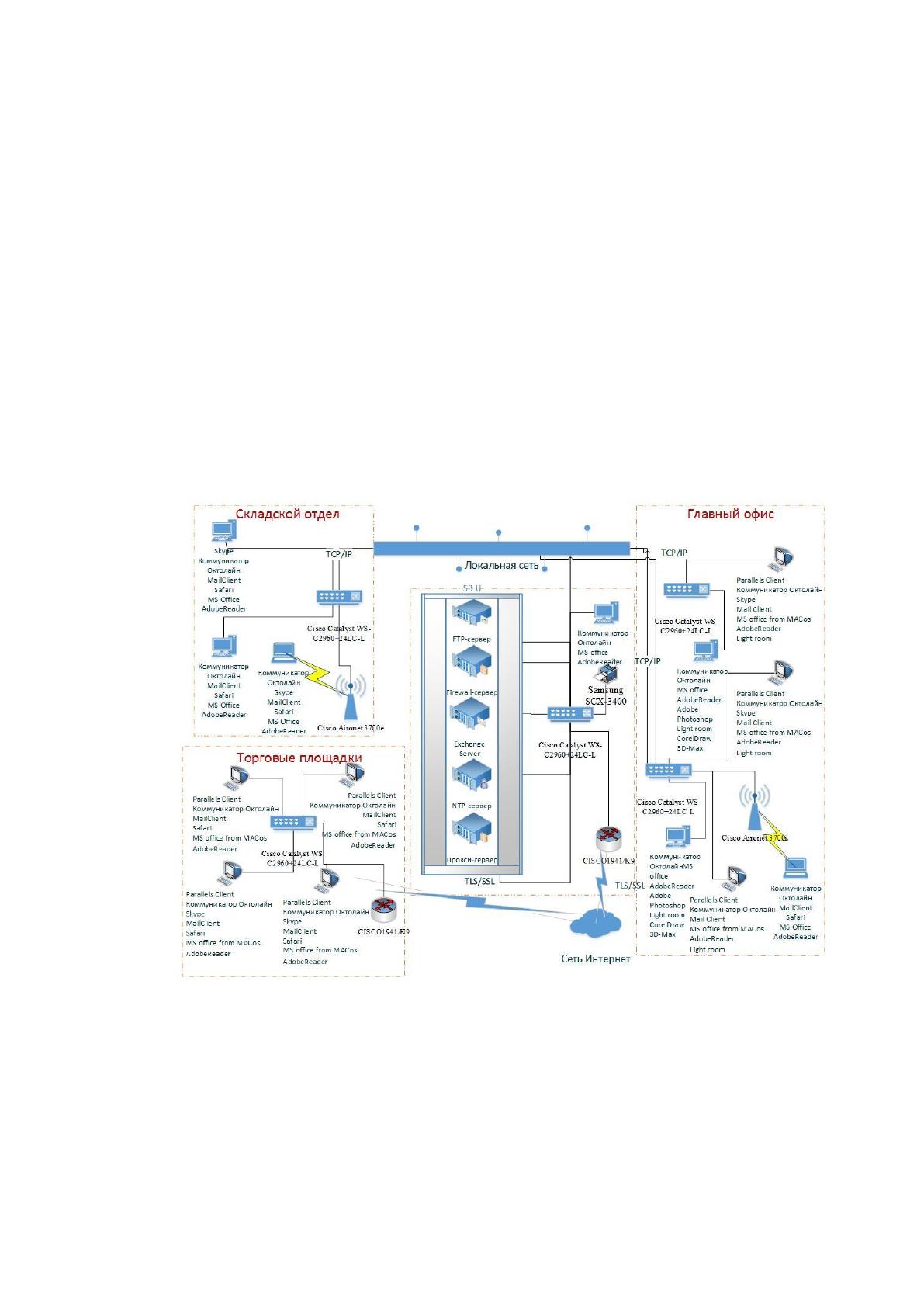

На рисунке 7, показана схема программного обеспечения.
Рис.7 Программное обеспечение
1.4.3. Обоснование проектных решений по техническому обеспечению
Техническое обеспечение (ТО) – это комплекс технических средств,
которые предназначены для обеспечения работы автоматизированной системы.
Комплекс технических средств состоит из:
26
персональных компьютеров;
средств подготовки данных на машинных носителях;
средств сбора и регистрации информации;
средств передачи данных по каналам связи;
средств накопления и хранения данных, и выдачи результатной
информации;
вспомогательного оборудования и организационной техники.
Компания ООО «Технопарк-центр» имеет все перечисленные
технические средства, однако построение СКС подразумевает частичную
замену оборудования. Техническое обеспечение состоит из активного и
пассивного оборудования. В таблице 1, было приведено пассивное
оборудование существующей сети компании ООО «Технопарк-центр».
Для построения СКС к пассивному оборудованию СКС будет добавлено
оборудование, которое приведено в таблице 3.
Таблица 3 – Пассивное оборудование СКС
№ п/п
Наименование
1
Компьютерная розетка RJ-45, RJ-11
2
ЦМО СТК-42.2 Стойка телекомм. универсальная
42U двухрамная
3
Набор инструментов 5bites TK031
В существующей сети используется канал для укладки кабеля. В
конечных точках, а также в зависимости от размещения компьютеров, будут
установлены компьютерные розетки. Они позволят упорядочить кабель,
надежно зафиксировать патч-корды и, в дальнейшем, дадут возможность
подключать телефоны.
Для удобного обслуживания серверного оборудования необходимо
использовать серверную стойку. Этот вариант будет дешевле, нежели
серверный шкаф. Стойка оснащена съемными боковыми панелями, что
позволяет получить доступ к оборудованию со всех четырех сторон. Вид этой
стойки показан на рисунке 8.
27

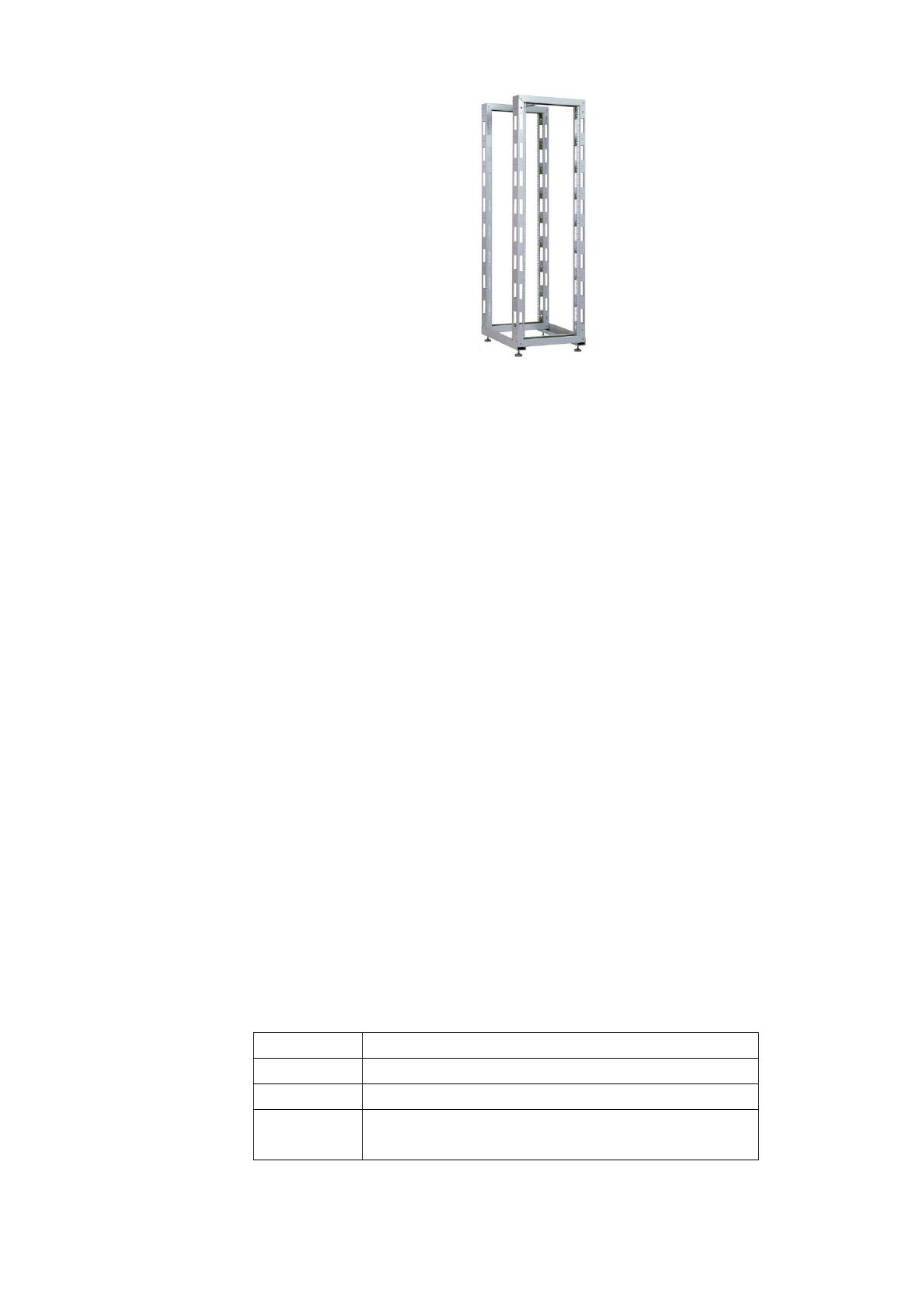

Рис. 8 ЦМО СТК-42.2 Стойка телекомм. Универсальная. двухрамная
Использование патч-панели может и разумно, но не всегда удобно,
поэтому использовать ее мы не будем. Провода будут сразу заходить на свич.
Монтаж СКС будет выполняться с помощью инструмента 5bites TK031.
Данный инструмент состоит из 44 предметов, что позволяет комфортно
выполнять работы, связанные с зачисткой кабеля, инструмент LY-T2021 для
заделки контактов типа Krone, нож LY-501B. Также в комплекте есть LAN
тестер LY-CT007, что позволит сразу же выполнить тест отдельных сегментов
сети.
Организация СКС в компании ООО «Технопарк-центр» подразумевает
замену отдельного активного оборудования существующей СКС. Такое
оборудование должно характеризоваться полнодуплексным режимом работы,
функциями контроля потоков данных. Создание СКС подразумевает замену
оборудования, которое было представлено в таблице 2, на оборудование,
которое представлено в таблице 4.
Таблица 4 – Активное оборудование СКС
№ п/п
Наименование
1
Switch HP2530-48
2
Точка доступа Cisco Aironet 3700i
3
Точка доступа Cisco Aironet 3700e
28
4
Сервер 646902-421 HP ProLiant DL360p
Gen8 Xeon6C E5-2640 2.5GHz,
4x4GbR1D
5
Жесткий диск Seagate ST8000VN0002
В процессе построения СКС будет установлен Switch HP2530-48g. Данная
модель является коммутатором второго уровня с фиксированной
конфигурацией, способной подключать рабочие станции к сетям Fast Ethernet и
Gigabit Ethernet на скорости среды передачи, удовлетворяя растущие
потребности в пропускной способности на периферии сети. Для агрегации
применяются комбинированные гигабитные uplink-порты, которые могут
объединяться в единый канал по технологии GigabitEtherChannel. Модель
показана на рисунке 9.

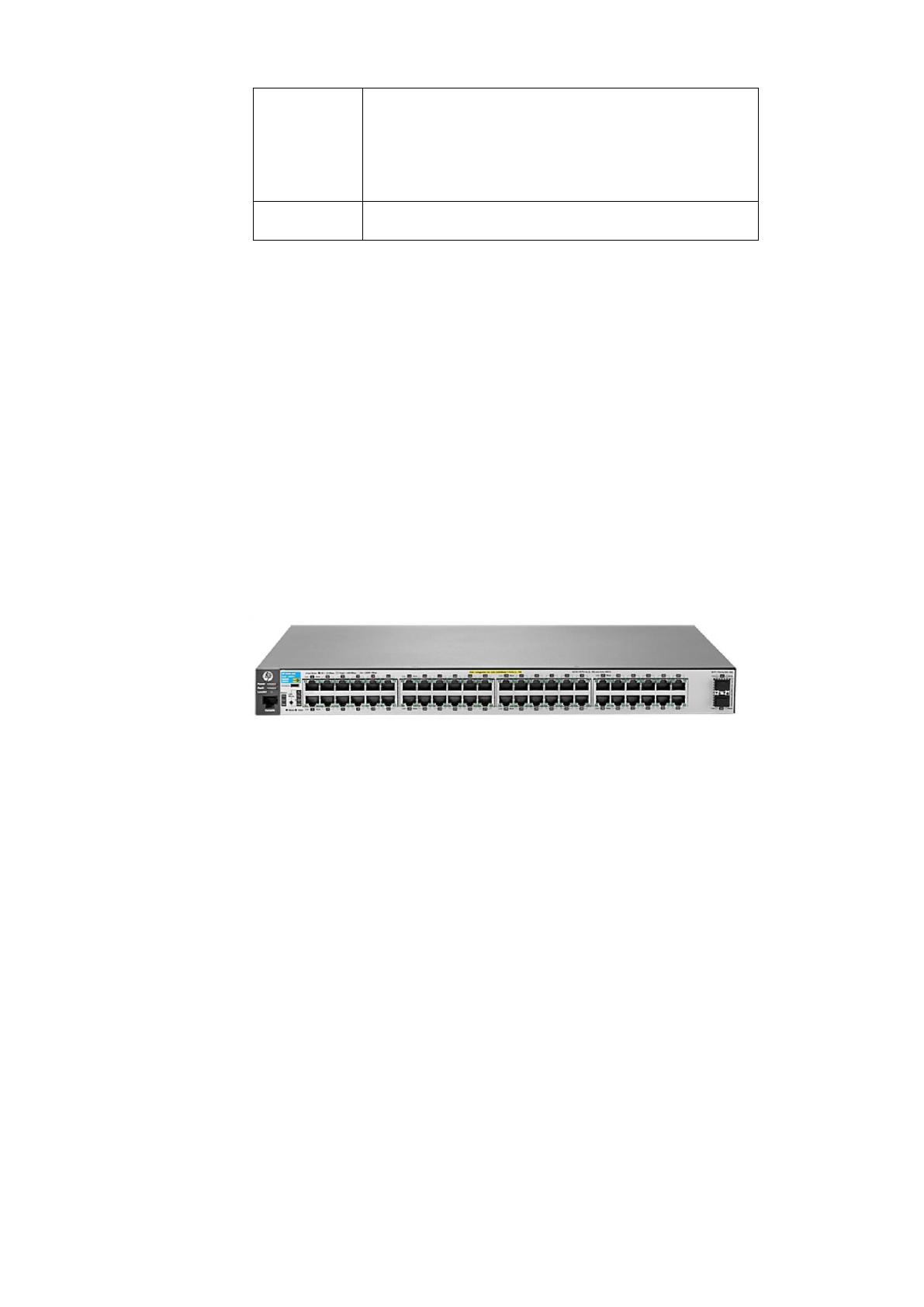

Рис.9 Switch HP 2530-48
В качестве роутера была выбрана модель Cisco 2911/K9. Cisco 2911/K9
включает аппаратное ускорение шифрования, опциональный брандмауэр,
средства предотвращения вторжения и современные услуги безопасности.
Модель показана на рисунке 10.
29

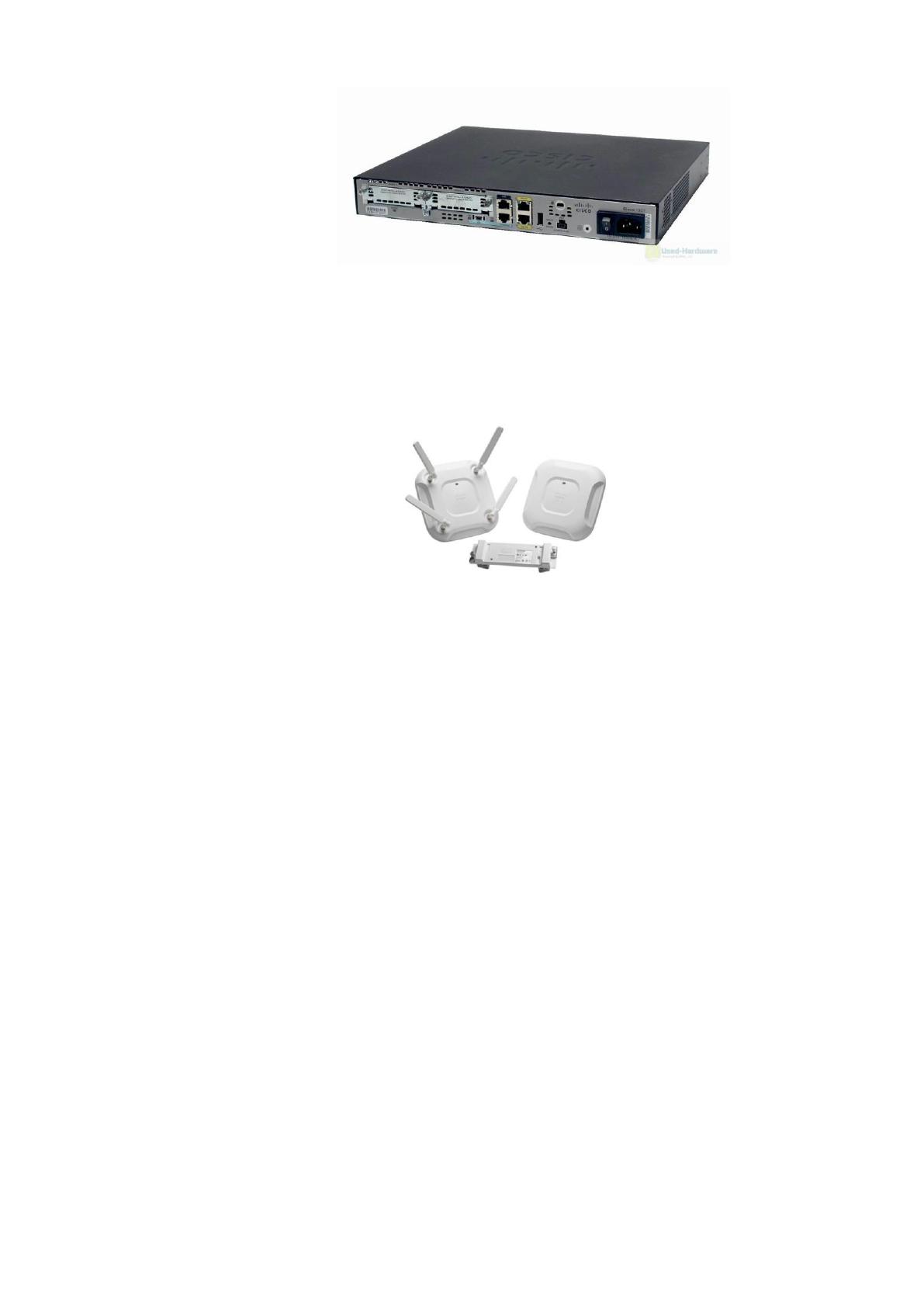

Рис.10 Маршрутизатор Cisco2911/K9
Неотъемлемой частью СКС являются беспроводные точки доступа. В
нашей СКС будет использована точка доступа Cisco Aironet 3700e и Cisco
Aironet 3700i, вид которой показан на рисунке 11.
Рис. 11 Точка доступа Cisco Aironet 3700e/i
Точка доступа Cisco Aironet 3700i предназначена для установки внутри
помещения и будет использоваться в главном офисе. Точка доступа Cisco
Aironet 3700e имеет усиленный металлический корпус с расширенным
диапазоном рабочих температур. Данная модель будет установлена в складском
отделе.
Серверы HP ProLiant серии DL, предназначенные для монтажа в стойку,
пользуются исключительным спросом у предприятий различного уровня,
которым требуется экономичное решение, выполняющее важнейшие функции,
обеспечивая высокую производительность, пространство и поддержку целей
бизнеса и его развития.
Функции серверов серии DL:
- оптимизация для плотного размещения, максимальной гибкости и
управляемости;
30
- идеальное решение для развертывания многосерверной конфигурации; -
наличие стоечных и кластерных моделей. На рисунке 12 показан сервер,
который используется в компании ООО «Технопарк – центр»

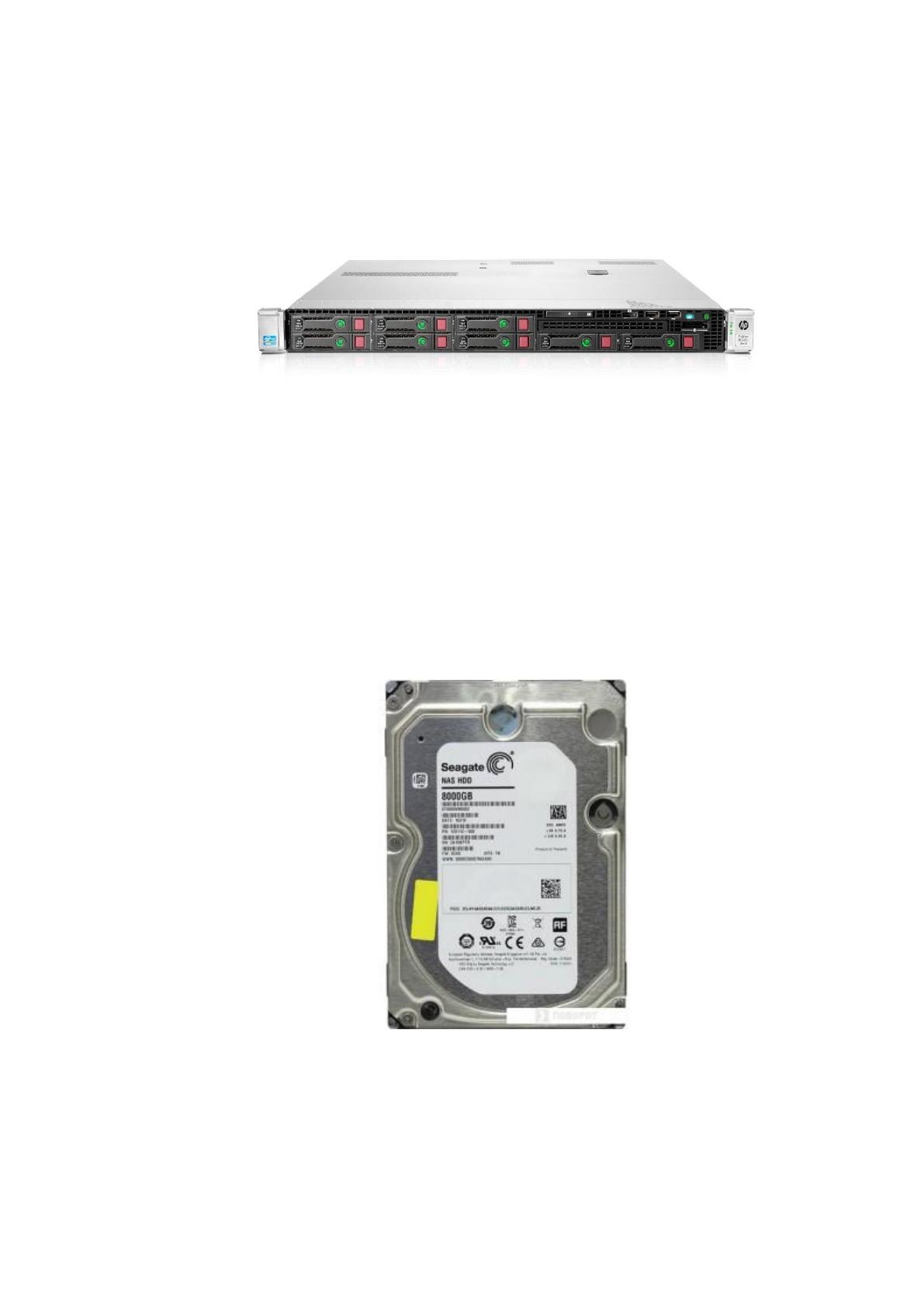

Рис. 12. Сервер HP DL360
Так же были закуплены жесткие диски для серверов от компании Seagate. Это
позволит использовать их в качестве blade – серверов, что значительно
сократит расходы компании на приобретение оборудования и ПО на рисунке 13
показан жесткий диск Seagate ST8000VN0002
Рис. 13 Жесткий диск Seagate ST8000VN0002
31
Принтеры, которые находятся в компании ООО «Технопарк-центр», было
принято решение сделать сетевыми, что позволит автоматизировать
документооборот в компании.
Исходя из замененного и добавленного оборудования, техническое
обеспечение СКС компании ООО «Технопарк-центр» будет иметь вид,
представленный на рисунке 14.

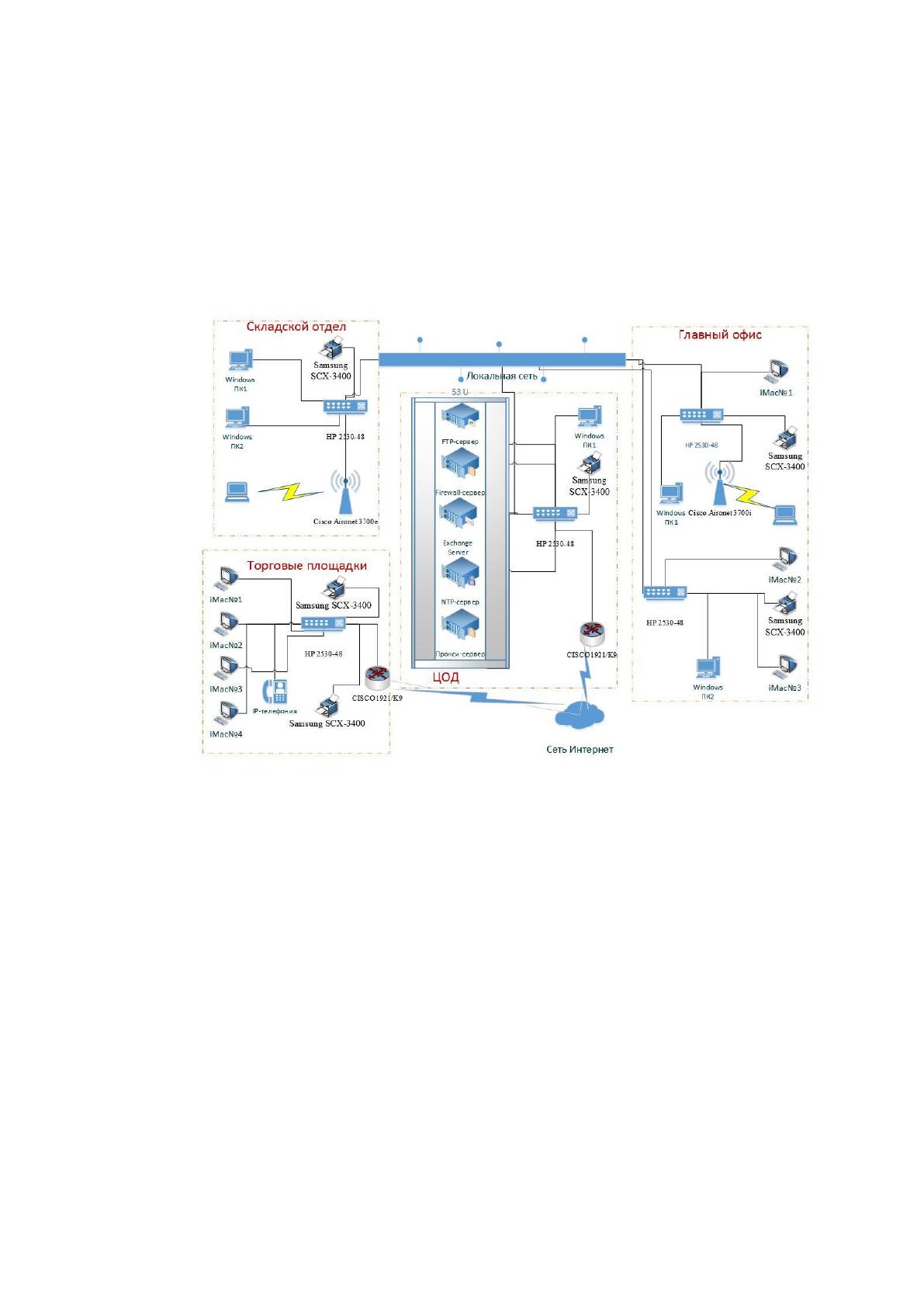

Рис. 14 Схема технического обеспечения
Из схемы технического обеспечения организации СКС видно, что
основным оборудованием стало оборудование компании Cisco. Данный выбор
был сделан потому, что оборудование Cisco имеет ряд преимуществ:
поддержка оборудованием заявленной скорости;
повышенная безопасность из-за использования собственной ОС;
обеспечение целостности общего управления всей СКС;
система защиты и аварийное срабатывание позволяют оборудованию
восстановить последние передаваемые данные.
Учитывая тот факт, что сегодня для обработки информации в основном
находят широкое применение блейд-серверы, использующие производительные
32
многоядерные процессоры, и серверы с достаточно высокой плотностью
установки, происходит увеличение ПО виртуализации и стремительное
возрастание плотности вычислительных ресурсов. Кроме того, также возникает
необходимость в 10 Гбит Ethernet и Консолидации В/В – приложения, для
которых оптимальным решением являются коммутаторы семейства Cisco.
