40
параллельная одноступенчатая, последовательная и смешанная
двухступенчатые схемы (Рисунки 2.7 – 2.9).

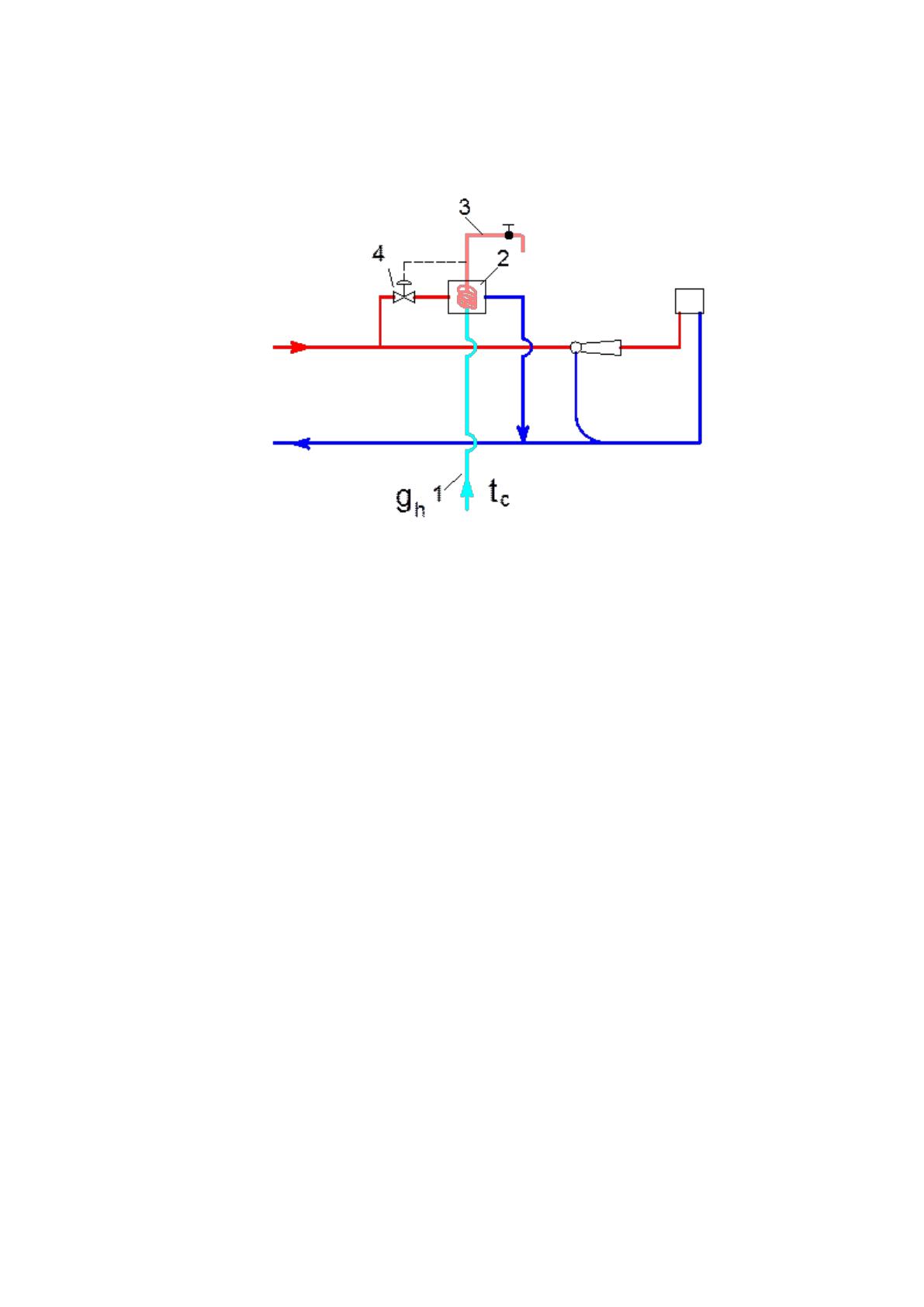

Рисунок. 2.7. - Одноступенчатая параллельная схема
1) холодная вода из водопровода;
2) подогреватель системы ГВС;
3) горячая вода в системе ГВС;
4) регулятор температуры.
Регулятор температуры предназначен для установки температуры
водопроводной воды на выходе из подогревателя ГВС на уровне 60ºC,
путем изменения расхода сетевой воды на подогреватель системы ГВС.
41

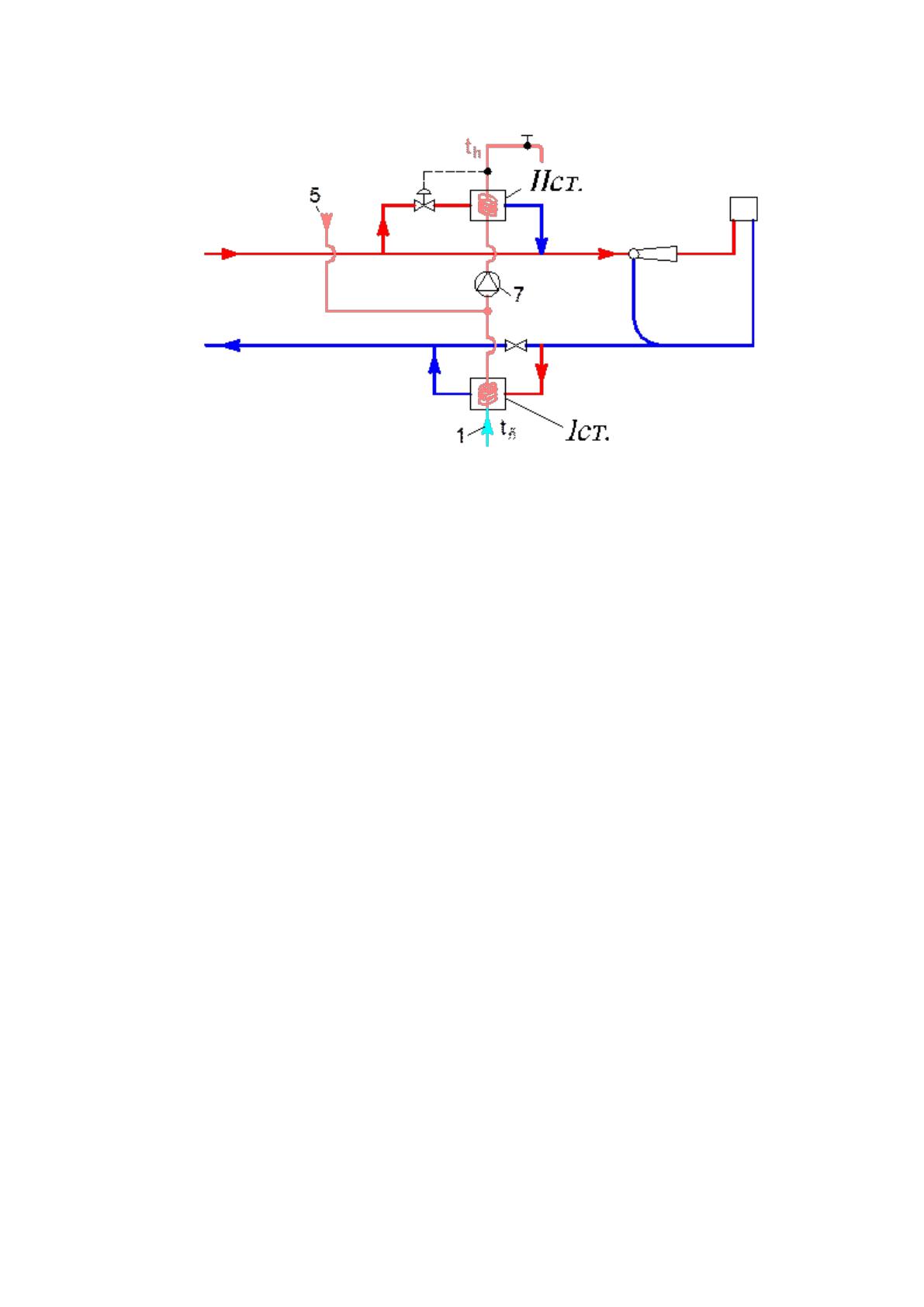

Рисунок 2.8. - Схема подключения двухступенчатая смешанная
5) горячего водоснабжения циркуляционный трубопровод;
6) насос циркуляционный;
7) повышающий насос.
Вторая ступень подогревателей подключается параллельно с
системой отопления, а первая – последовательно. При этом
циркуляционный трубопровод используется для обеспечения температуры
у водоразборных устройств на уровне 55ºC. Системы без циркуляции
используются, если расстояние от подогревателя до водоразборных
устройств невелико, или если в системе ГВС наблюдается постоянный
водоразбор.
42

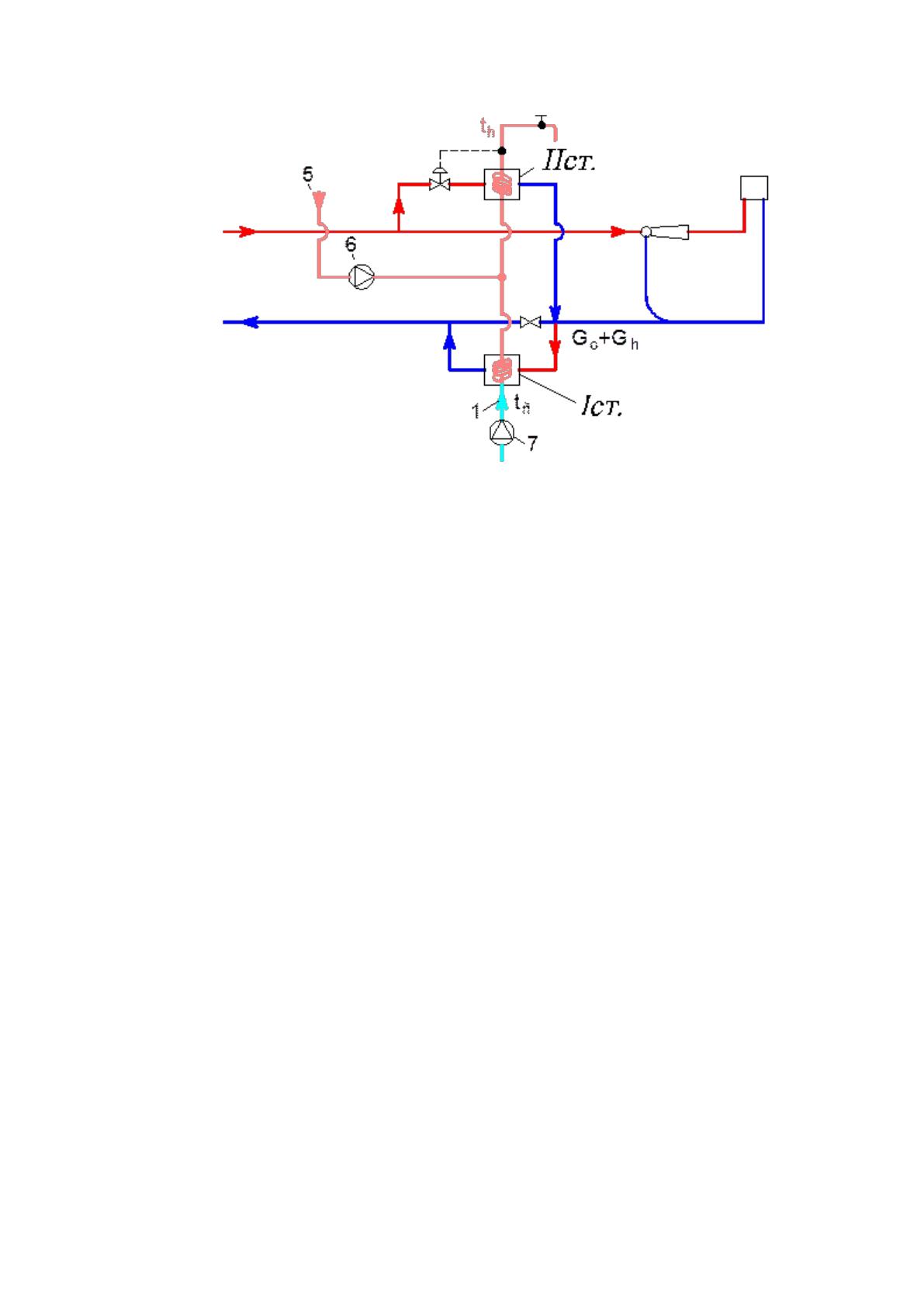

Рисунок 2.9. - Двухступенчатая последовательная схема
подключения
8) циркуляционный повышающий насос, который обеспечивает
циркуляцию в системе ГВС и устанавливается, если давления в
системе холодного водоснабжения недостаточно для работы
системы ГВС.
Такое решение хорошо тем, что его можно применять для
подстройки тепловых нагрузок по взаимным сетям с отопительными
коммуникациями и снабжения горячей воды, для чего используется
температурная зависимость.
Схемы с двумя ступенями чаще всего находят аппликацию в жилых
застройках с большими нагрузками горячего водоснабжения. В домах с
сильно заниженными или сильно завышенными нагрузками по горячему
водоснабжению, по сравнению с отопительными нагрузками (разница от 1
до 5 раз), по действующим стандартам рекомендуется к применению
система горячего водоснабжения только с одной ступенью.
Тогда получается, что теплообменивательные устройства для котлов
состоят из элементов и каналов, которые пропускают теплоносители и
осуществляют энергообмен.
43
Такое оборудование отличается комплексной структурой: пластины
разворачивают в отношении друг друга на 180 градусов, благодаря чему в
узком пространстве можно инсталлировать до четырех элементов. Два
элемента приходится на контур подачи тепла, а два – на коллекторный
контур. Боковые элементы не принимают участия в энергообмене.
Подобные котловые обменники тепла характеризуются различными
принципами работы, что определяется их компонированием. Последнее
может выполняться в один или несколько ходов. Если ход один, то
тепловой носитель распределяют на несколько смежных потоков, его
пропускают по всем трубочками, после чего отправляют в выходной порт.
Многоходовые модели требуют разработки комплексных схем,
поскольку количество каналов в этом случае должно быть одинаковым.
Чтобы решить эту задачу, необходимо применять дополнительные
пластины с тупиковыми портами. Кроме того, многоходовые модели
сложнее обслуживать.
Нельзя не отметить, что кроме компактных габаритов, пластинчатые
конструкции отличаются высокой теплорасходной способностью. Секрет в
том, что линейка площадей обмена и расхода у разных агрегатов
варьируются в несколько раз. Миниатюрные модификации имеют
поверхность менее одного квадратного метра и могут пропускать 0,2
кубометра жидкости за 60 минут, а самые гигантские – до 2 квадратных
километров – более 3,6 тыс. кубометров в час.
