47
Таблица №10
Первичная связь с пользователем по заявке
Наименование
поля
Идентификатор поля
Тип поля
Длин
а
поля
Прочее
ID_Документа
IDДокумента
число
4
Первичный
ключ –
ключевое поле
(PK)
Наименование
Заявки
НаименованиеЗаявки
строка
0
Тип Источника
ТипИсточника
Строка
30
Менеджер
пользователя
Менеджер Клиента
Строка
FK1
Таблица №11
Обратная связь пользователя по заявке
Наименование
поля
Идентификатор поля
Тип
поля
Длина поля
Прочее
ID_Документа
IDДокумента
число
4
Первичный
ключ –
ключевое
поле (PK)
Наименование
Заказчика
НаименованиеЗаказчика
строка
0
Тип Источника
ТипИсточника
Строк
а
30
Тип интереса
ТипИнтереса
Строк
а
12
Менеджер
пользователя
Менеджер Клиента
Строк
а
FK1
48

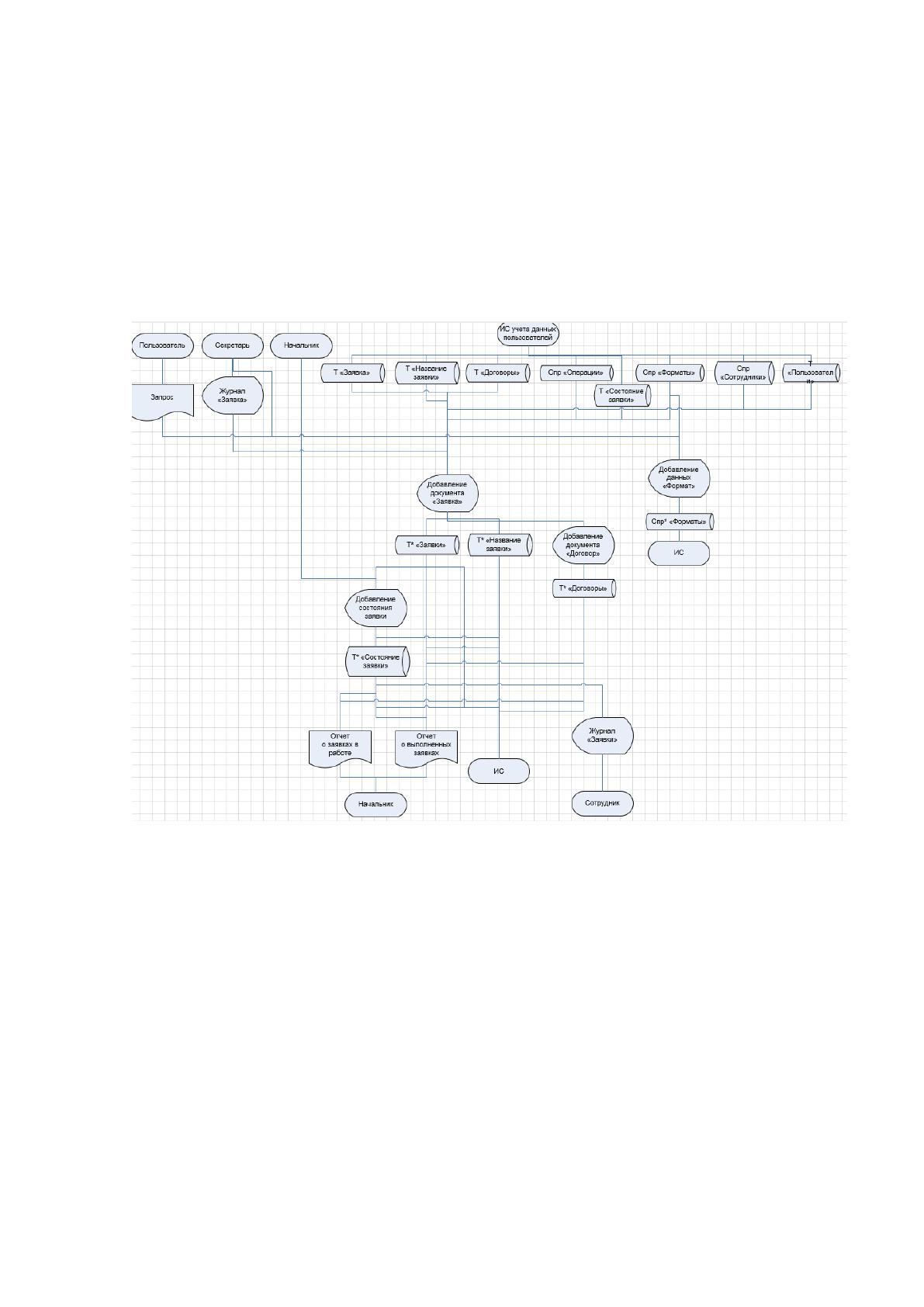

Информационная модель представляет собой схему движения входных,
промежуточных и результативных потоков и функций предметной области.
Кроме того, она объясняет, на основе каких входных документов и какой нор-
мативно-справочной информации происходит выполнение функций по обра-
ботке данных и формирование конкретных выходных документов. Информа-
ционная модель представлена на рис. 19.
Рис. 19 Информационная модель системы автоматизации заявок
на предоставление прав доступа к осуществлению отгрузок.
Информационная модель содержит 4 области:
1. Область входящей информации, в которой указаны документы, инфор-
мация из которых используется в качестве входной, а также экранные
формы для ввода данной информации;
2. Область справочников системы, которая иллюстрирует состав справоч-
ников и таблиц информационной системы;
49
3. Область обработки информации, в которой показано, как входная ин-
формация учитывается в системе и в каких таблицах базы данных она
сохраняется;
4. Область формирования результатной информации, в которой приведены
экранные формы и выходные документы.
2.4.1. Структурная схема пакета (дерево вызова программных модулей)
Дерево программных модулей отражает структурную схему пакета, содержа-
щего программные модули различных классов:
Дерево программных модулей, составляющих структуру основного пакета
представлено на рис. 20.
Рис.20 Структурная схема основного пакета
2.4.2. Описание программных модулей
Форма аутентификации
Главная форма
Форма пользователя
Подсистема ра-
боты со справочни-
ками
Модуль визуализа-
ции данных
Подсистемы ра-
боты с докумен-
тами
Модуль редактиро-
вания визуализиро-
ванных данных
Подсистема ра-
боты с отчетами
Модуль визуальных
эффектов
Модуль тестирова-
ния БД
Форма редак-
тирования
пользователей
Модуль проверки
загружаемой ин-
формации на
ошибки
50
Алгоритм функционирования всей системы представлен на рис. 21
Начало
Занесение данных о запросе на
права в БД
CASE:Выбор
операции
Регистрация
прав
Регистрация запроса
на доступ
Утверждение за-
явки на право до-
ступа
Регистрация
второстепенных
прав
Рассмотрение прав до-
ступа на уровне объек-
тов
Формирование отчетности:
1. Пользователи
2. Решения по заявкам пользователей
Формирование отчетности:
1. Права доступа
Формирование отчетно-
сти:
1. Заявки пользо-
вателей
Конец
Определение приори-
тета прав
51
Рис.21 Алгоритм функционирования всей системы
2.4.3. Контрольный пример реализации проекта и его описание
Как правило, проектирование и реализация фактографических экономических
информационных систем начинается с разработки нормативно-справочной информа-
ции и справочных классификаторов.
Для ЭИС ООО «РосАгро» разработаны следующие справочники:
Объекты
Виды прав
Права
Документы
Отчеты
Справочники
Пользователи
Специалисты ИБ
С учетом требований к информационной системе и к базе данных, были
спроектированы и разработаны следующие документы, регистры и находящи-
еся в них бизнес-логика для ЭИС:
Документ «Заявка»
Документ «Решение по заявке»
Документ «Предоставление права»
Под выходной информацией понимается информация, которая содержит в себе
результаты обработки входной информации. Результатом работы разрабатываемой
ЭИС является различная аналитическая отчетность.
В ходе разработки прикладного решения были созданы следующие отчеты:
Отчет о заявках;
52
Отчеты о решениях;
Отчеты по предоставленным правам;
Работа с информационной системой начинается с заполнения норма-
тивно-справочной информации, которую можно непосредственно заполнить в
подсистеме «НСИ» или в процессе работы с различными документами в под-
системе «Транзакции».
Заполнение нормативно-справочной информации и доступ к работе со
справочниками имеет как директор, так и специалисты.
На рис. 22 – 23 представлены вышеперечисленные справочники в ре-
жиме «1С: Предприятие 8».

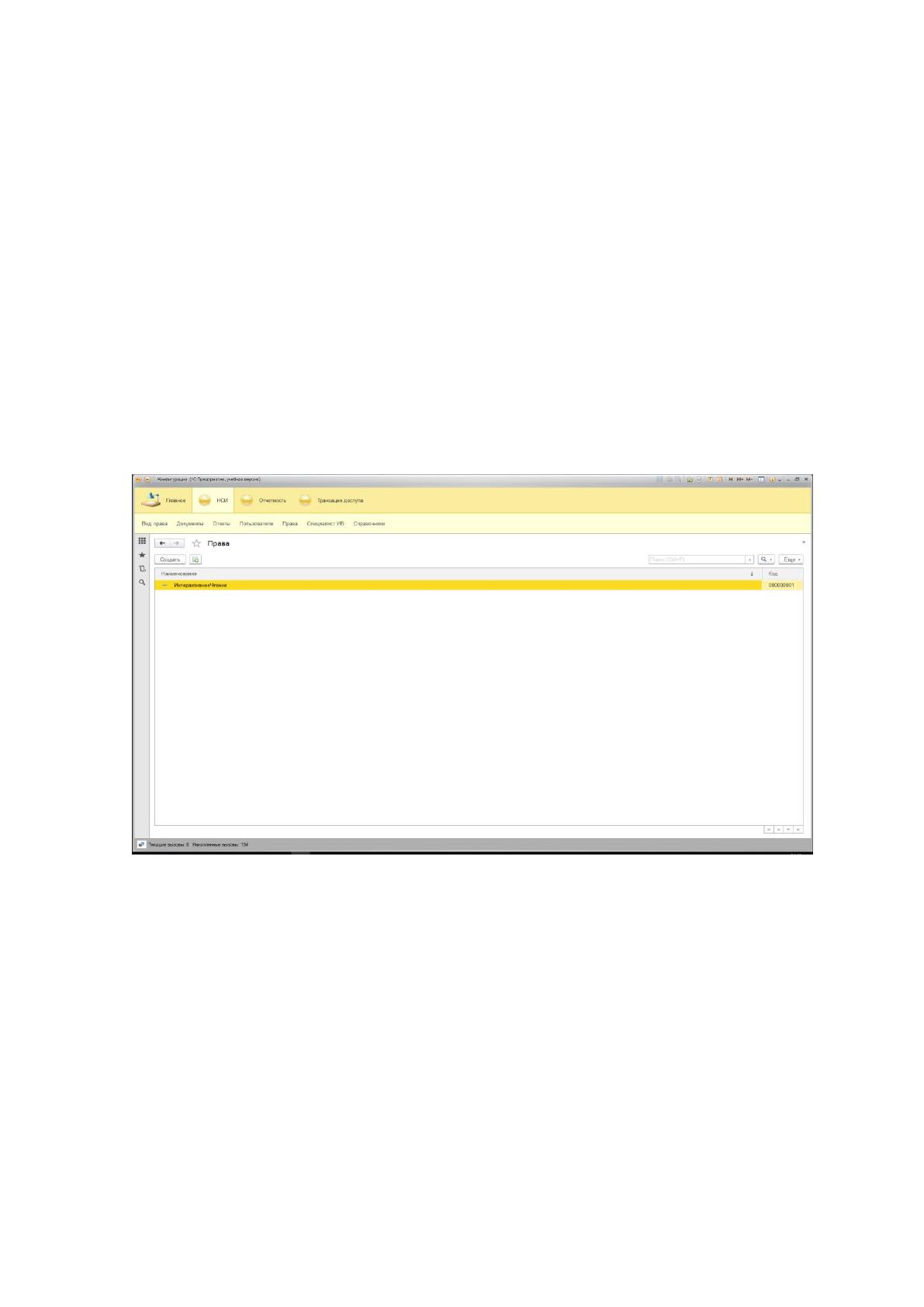

Рис.22 Справочник «Права» в режиме «1С: Предприятие 8.3»
53

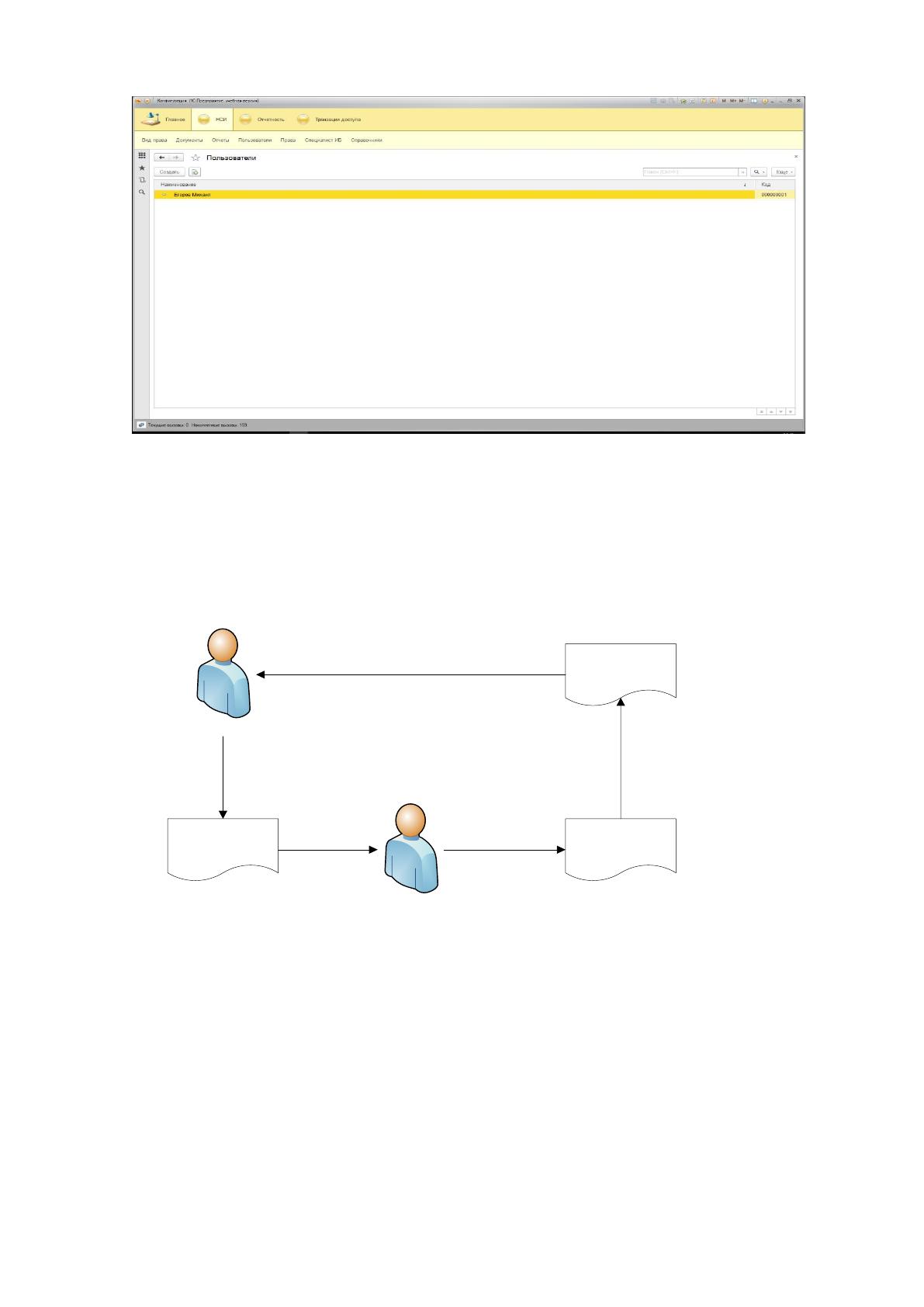

Рис.23 Справочник «Пользователи» в режиме «1С: Предприятие
8.3»
Рассмотрим модуль администрирования базы данных. На рисунке 24
приведена схема документооборота.
Начальник отдела
Заявка на доступ
Администратор БД
Таблицы доступа
к БД, Профиль
доступа
Парольная
карточка
Рис.24 Схема документооборота в администрировании ПО 1С
Как показано на рис. 24, организация предоставления доступа пользова-
телей к ПО 1С организована следующим образом:
54
1. Начальник профильного отдела подает формализованную заявку на
предоставление прав доступа к БД «1С: Предприятие» на имя администратора
базы данных. Заявка содержит следующие позиции:
- тип действия: предоставление, изменение, закрытие прав доступа;
- доменное имя специалиста;
- ФИО и должность специалиста;
- уровень доступа;
- срок исполнения заявки.
Заявка визируется руководителем организации.
2. Администратор базы данных вносит изменения в документы «Таб-
лица разграничения доступа к информационным ресурсам», «Профиль разгра-
ничения доступа к информационным ресурсам».
3. При необходимости администратор формирует парольную карточку
доступа к базе данных для выдачи пользователю и выдает ее под роспись с
отметкой в соответствующем журнале.
4. Администратор базы данных информирует начальника профильного
отдела об исполнении заявки.
Рассмотрим примеры доступа к базам данных специалистов к базам дан-
ных ПО 1С.
Ниже приведены режимы настройки прав доступа пользователя к БД ПО
в режиме конфигуратора.

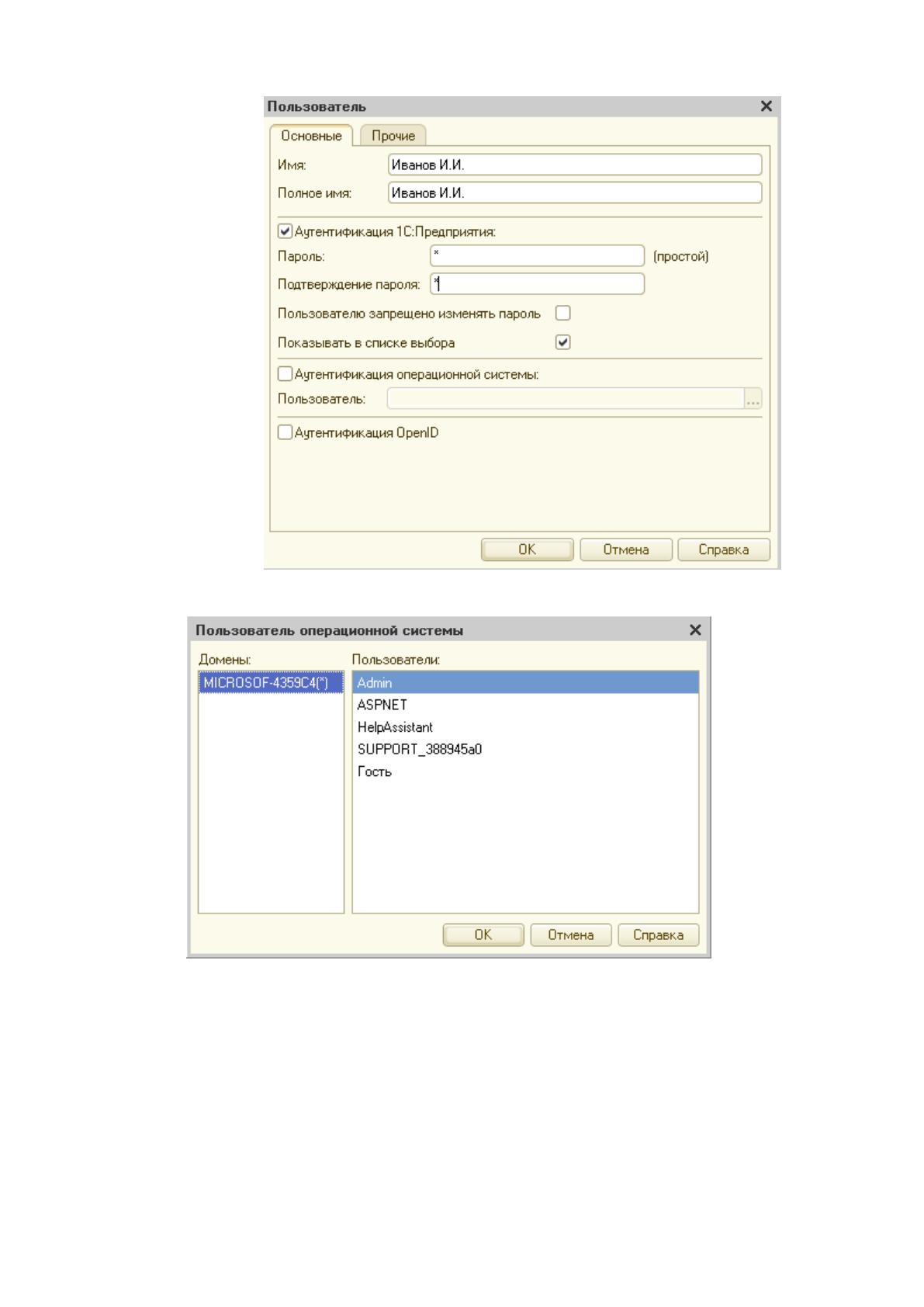

На рисунке 25 показан режим добавления нового пользователя.
На рисунке 26 показан режим добавление интерфейса пользователя.
55
Рис. 25. Добавление нового пользователя
Рис.26.Добавление доменной учетной записи для доступа к
БД

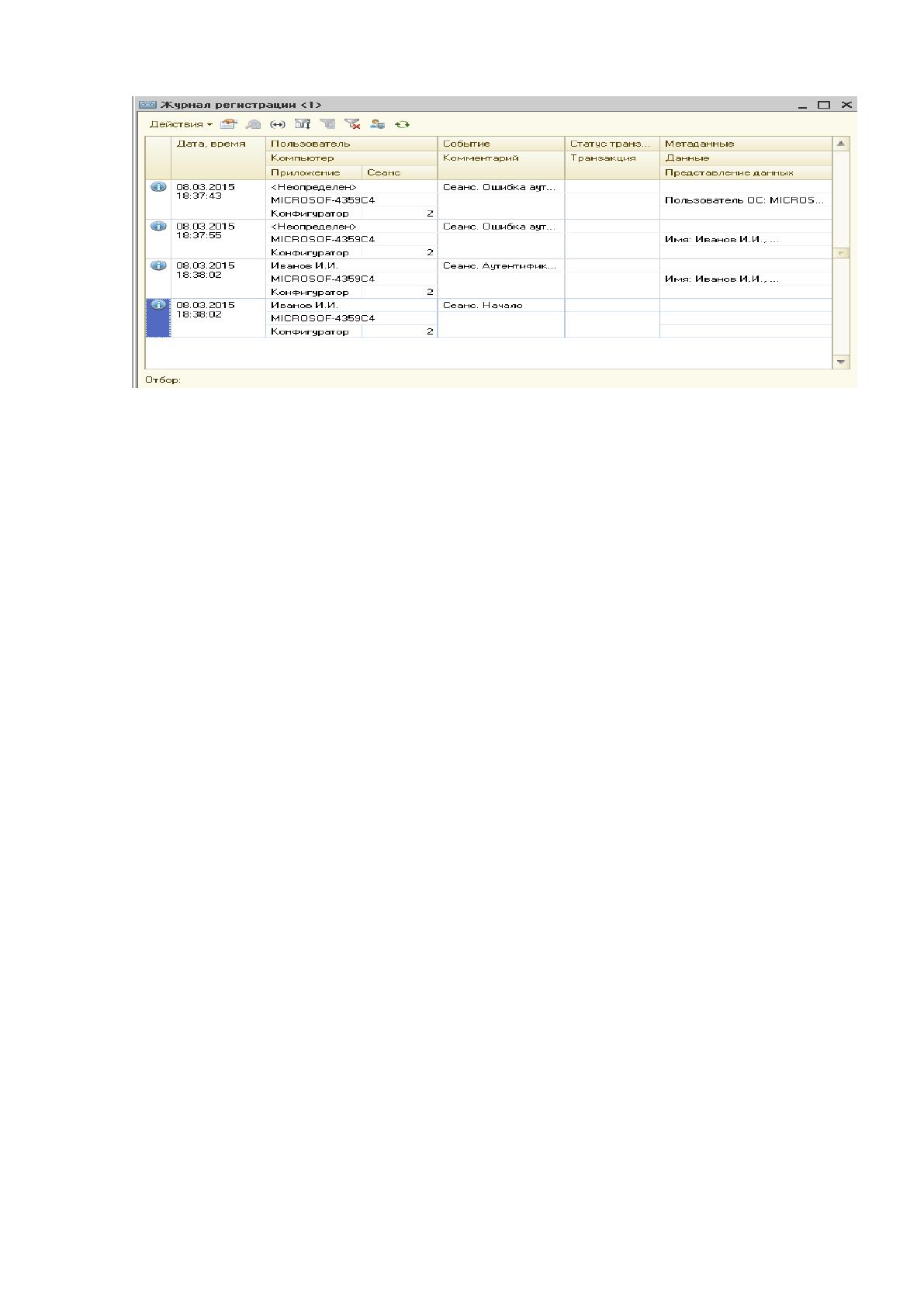

На рис.27 показан журнал регистрации действий пользователей.
56
Рис. 27 Журнал регистрации действий пользователей
