37
начиная от принятия решения о необходимости ИС до момента полного
внедрения ИС на предприятии.
Возможен выбор одного из следующих способов приобретения ИС:
- приобретение ИС (покупка отечественной или зарубежной ИС);
- приобретение и доработка ИС (самостоятельно или на заказ);
- разработка (самостоятельно или на заказ);
- аренда.
Приобретение информационной системы не подходит из-за недостаточной
функциональности в сфере сельского хозяйства, длительного срока адаптации под
требования агрохолдинга, что требует частого обращения в службу поддержки.
Приобретение и доработка возможны в случае, если потребуется
небольшой объем работ. При доработках в рамках модели ядра ИС часто
возникают затруднения из-за отсутствия развернутой документации.
У варианта аренды ИС имеются следующие недостатки: хранение бизнес
данных у третьего лица, минимальные возможности настроить ИС.
Поэтому информационная система будет разрабатываться в агрохолдинге
собственными силами, поскольку компания располагает квалифицированными
сотрудниками для разработки и внедрения этой информационной системы.
Разрабатываемая информационная система будет содержать весь
необходимый набор функций с учетом всех особенностей работы и
взаимодействий сотрудников агрохолдинга, и будет являться предметно-
ориентированным продуктом, с возможностью быстрого внесения изменений в
регламент взаимодействия сотрудников в соответствии с требованиями
внутреннего заказчика.
38
II Проектная часть
2.1 Обоснование проектных решений
2.1.1 Обоснование проектных решений по информационному обеспечению
Входной информацией являются заказы клиентов на поставку
сельхозпродукции, информация о погодных условиях, о состоянии рынка
сельхозпродукции.
Выходной информацией являются счета и накладные на
сельхозпродукцию, договоры с клиентами и поставщиками.
Промежуточной информацией являются выполняемые расчеты, а также
внутрикорпоративная информация по планам заказов, планам закупок, планам
производства.
В деятельности агрохолдинга применяется нормативно-справочная
информация национальной классификационной системы России,
Государственные стандарты по информации, общесоюзный классификатор
ОКОНХ. Классификатор ОКОНХ основан на иерархической классификации.
Признаком деления на каждом уровне иерархии является вид деятельности. В
классификаторе применяется 5-разрядный код. В каждом последующем уровне
группируются виды деятельности по более глубокой специализации в
общественном разделении труда. Общая схема кода ОКОНХ показана на рисунке
2.1.
X X X X X
─┬─ ─┬─ ─┬─ ─┬─ ─┬─
│ │ │ │ └───── подгруппа
│ │ │ │
│ │ │ └────────── группа
│ │ │
│ │ └─────────────── вид
│ │
│ └──────────────────── подотрасль
│
└───────────────────────── отрасль народного хозяйства
Рис. 2.1 Структура кода ОКОНХ
В таблице 2.1 отображена часть кодов ОКОНХ, которая относится к
39
сельскому хозяйству.
Таблица 2.1
Часть кодов ОКОНХ, относящаяся к сельскому хозяйству
21000
СЕЛЬСКОХОЗЯЙСТВЕННОЕ ПРОИЗВОДСТВО
21100
РАСТЕНИЕВОДСТВО
21110
ПРОИЗВОДСТВО ЗЕРНОВЫХ
21120
КАРТОФЕЛЕВОДСТВО И ОВОЩЕВОДСТВО
21130
СВЕКЛОВОДСТВО
21140
ПРОИЗВОДСТВО ПЛОДОВ, ЯГОД И ВИНОГРАДА
21150
ХЛОПКОВОДСТВО
21160
ПРОИЗВОДСТВО МАСЛИЧНЫХ КУЛЬТУР
21170
ПРОИЗВОДСТВО КОРМОВЫХ КУЛЬТУР
21190
ДРУГИЕ НАПРАВЛЕНИЯ РАСТЕНИЕВОДСТВА
21200
ЖИВОТНОВОДСТВО
21210
МЯСНОЕ И МОЛОЧНОЕ СКОТОВОДСТВО
21220
СВИНОВОДСТВО
21230
ОВЦЕВОДСТВО И КОЗОВОДСТВО
21240
ПТИЦЕВОДСТВО
21241
ПТИЦЕВОДСТВО ЯИЧНОЕ
21242
ПТИЦЕВОДСТВО МЯСНОЕ
21243
ПТИЦЕОБ'ЕДИНЕНИЯ (МЯСО-ЯИЧНЫЕ)
21244
ИНКУБАТОРНО-ПТИЦЕВОДЧЕСКИЕ СТАНЦИИ
21250
ДРУГИЕ НАПРАВЛЕНИЯ ЖИВОТНОВОДСТВА
Целесообразен способ организации информационной базы как
интегрированной базы данных в составе информационной системы с клиент-
серверной архитектуры.
Информационная база будет храниться в едином файле базе данных в виде
набора таблиц справочников, документов, отчетов.
Такая логическая организация базы данных оптимальна для организации
работы клиент-серверного варианта информационной базы.
2.1.2 Обоснование проектных решений по программному обеспечению
40
Возможно применение различных вариантов разрабатываемой
информационной системы [14, 20].
Наиболее простым вариантом развертывания платформы 1С:Предприятие
8 является файловый вариант (рис. 2.2).

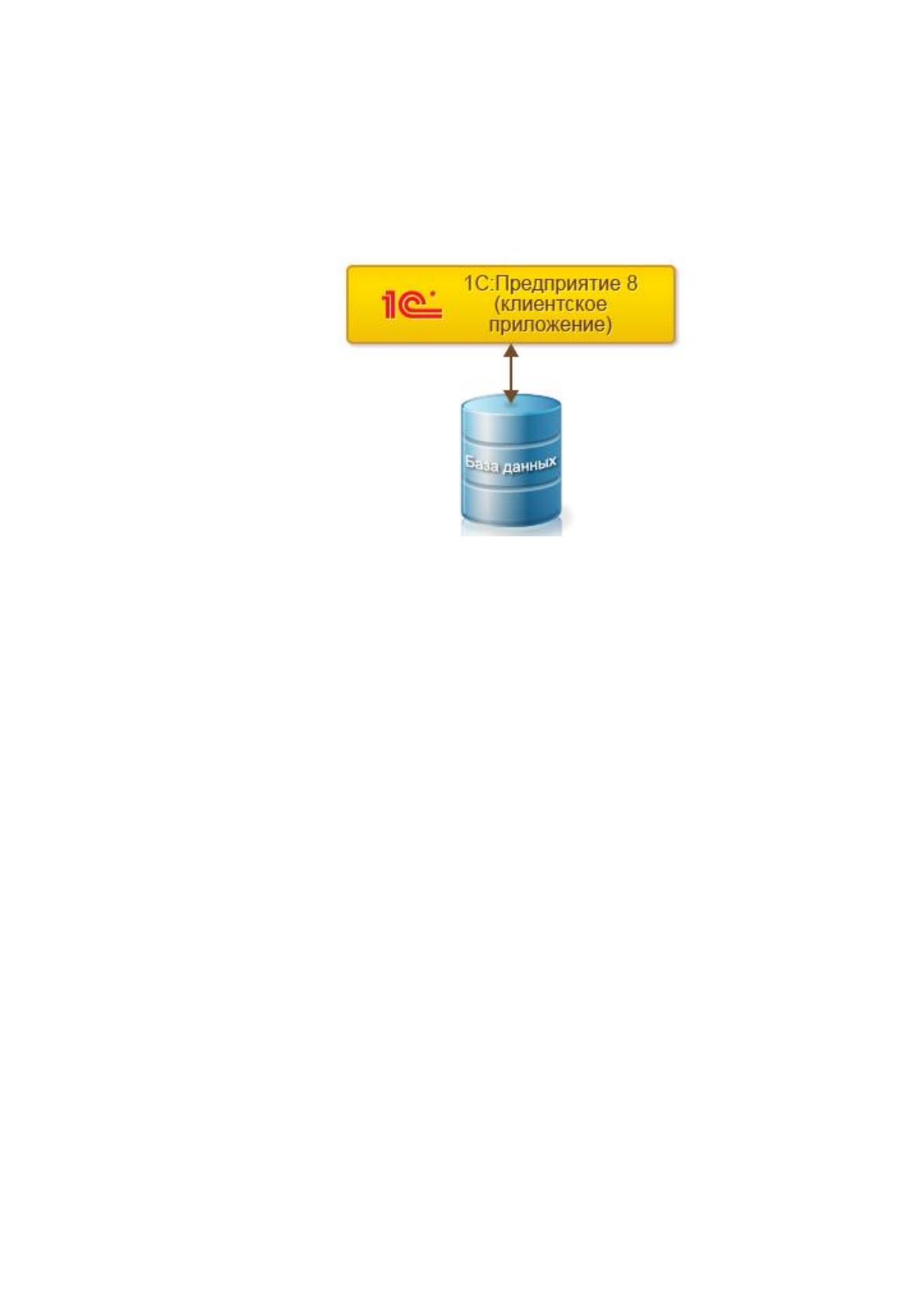

Рис. 2.2. Файловый вариант 1С:Предприятие 8
В этом варианте все составные части информационной базы
(конфигурацию, базу данных, административную информацию) объединяют в
один файл – файловую базу данных. Работу с этой базой данных обеспечивается
файловой СУБД, разработанной фирмой "1С" и являющейся частью платформы.
В файловом варианте работы обеспечивается целостность информационной базы,
в нем просто создавать резервные копии [1]. В этом варианте возможна
эффективная работа с совместным использованием информационной базы в
локальной сети до 5 пользователей-клиентов. Для настройки работы файлового
варианта 1С на одном компьютере надо открыть сетевой доступ к общей папке с
файлом информационной базы данных.
Снизить системные требования к пользовательским машинам и более
полно использовать возможности архитектуры 1С, можно выполнив публикацию
1С на веб-сервере [3]. Это позволит организовать работу с базой с использованием
тонкого клиента и при помощи любого браузера, не устанавливая
дополнительные компоненты и приложения. В этом случае при помощи модуля
расширения веб-сервера создается серверная среда на веб-сервере для каждой
информационной базы (рис. 2.3).
41

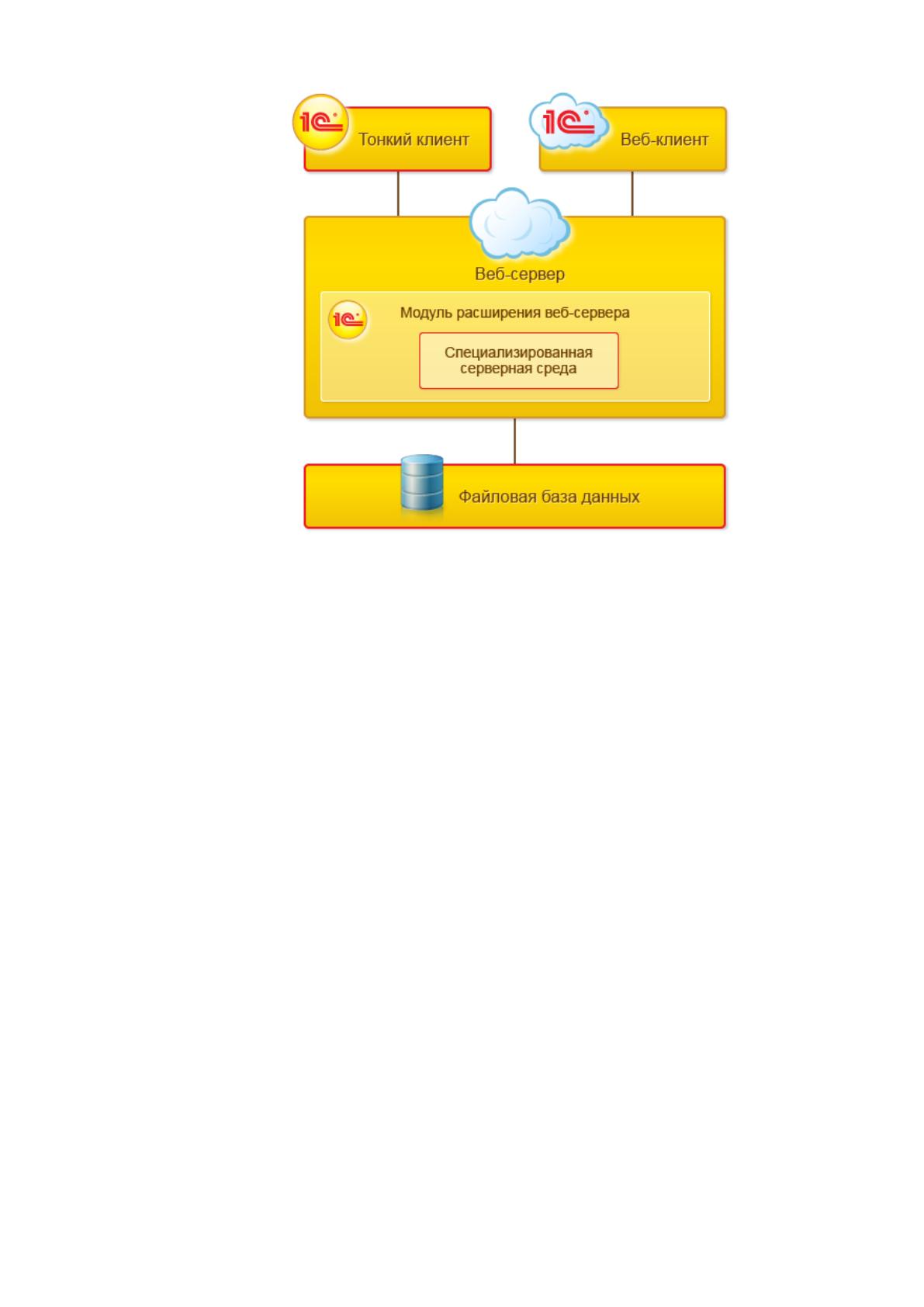

Рис. 2.3. Использование модуля расширения веб-сервера
В качестве этого элемента веб-структуры можно использовать как Internet
Information Server (IIS), который входит в состав операционной системы Microsoft
Windows, так и Apache сервер.
Для публикации программа 1С запускается с правами администратора, в
режиме Конфигуратор открывается публикуемая база и выполняется команда
меню Администрирование->Публикация на веб-сервере. В открывшемся окне
выбирается веб-сервер и используется кнопка «Опубликовать». Затем
выполняется настройка правил доступа для пользователей [1].
К информационной базе можно подключиться и с любого компьютера в
локальной сети, обратившись к веб-серверу по его внутреннему IP-адресу.
Клиент-серверный вариант работы применяется в больших рабочих
группах или в масштабе предприятия. Реализуется трехуровневая архитектура
«клиент-сервер». Целесообразен способ организации информационной базы как
интегрированной базы данных в составе информационной системы с клиент-
серверной сетевой организацией. Хранение информационной базы будет
осуществляться в едином файле базе данных в виде набора таблиц с документами,
справочниками, отчетами [1, 3]. Такая логическая организация базы данных
42
оптимальна для организации клиент-серверного варианта работы с
информационной базой (рис. 2.4).

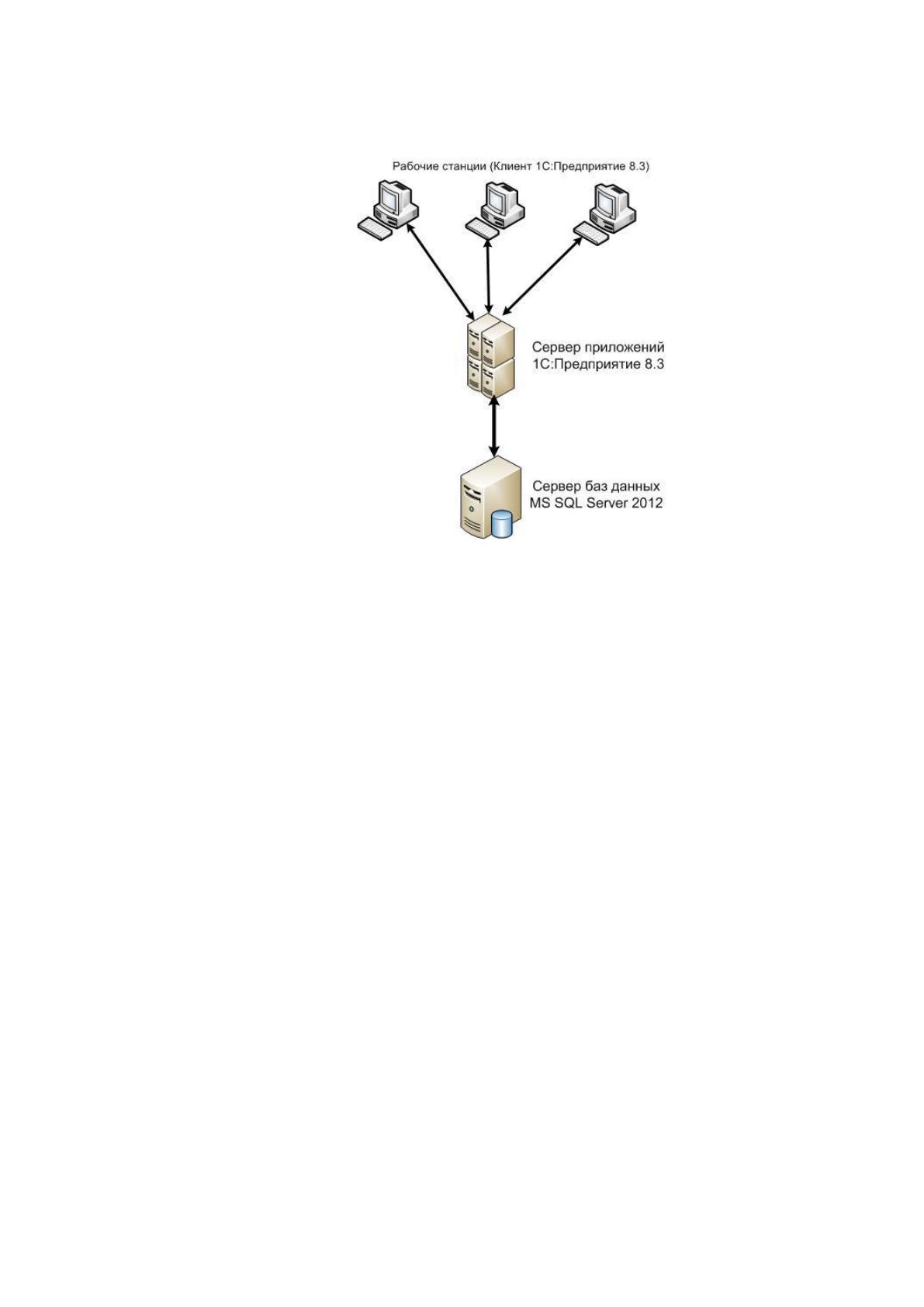

Рис. 2.4. Клиент-серверный вариант
Создаваемая информационная система должна функционировать, легко
устанавливаться, настраиваться и корректно работать при выполнении
следующих требований:
- наличие операционной системы MS Windows 7 / 8 / 10;
- наличие технологической платформы 1С:Предприятие 8.3.
2.1.3 Обоснование проектных решений по техническому обеспечению
Для работы технологической платформы 1С:Предприятие 8.3 и
разрабатываемой конфигурации рекомендуются следующие характеристики
компьютеров [11]:
Для тонкого клиента и толстого клиента:
- операционная система: Microsoft Windows 7/8/10; Astra Linux
Common Edition 1.11 и выше, Debian 8 и выше, Ubuntu 14 и выше;
- процессор Intel Pentium 2,80 МГц и выше;
- оперативная память 1024 Мбайт и более;
- накопитель жестких дисках (при установке требуется около 200
Мбайт);
43
- USB-порт;
- SVGA дисплей;
- Объем необходимого дискового пространства – не менее 150
Мбайт;
- Для Веб-клиента поддерживаемые браузеры Mozilla Firefox 52 и
выше для Windows и Linux, Microsoft Internet Explorer 8.0 и выше для Windows,
Google Chrome 60 и выше для Windows, Safari 5.0 и выше для Mac OS X и
Windows.
Компьютер, применяемый для разработки конфигурации:
- операционная система: Microsoft Windows 7 8/10;
- процессор Intel Pentium 3700 МГц и выше;
- оперативную память 4 Гб и более;
- накопитель жестких дисках (при установке требуется около 200
Мбайт);
- накопитель на компакт дисках;
- USB-порт;
- SVGA дисплей;
Компьютер сервера баз данных:
- в качестве сервера баз данных может использоваться любой
компьютер, на котором может работать Microsoft SQL Server 2012. Технические
характеристики компьютера и операционная система должны соответствовать
требованиям используемой версии сервера баз данных Microsoft SQL: выбрана
серверная ОС Microsoft Windows Server 2016.
2.2 Разработка проекта автоматизации
2.2.1 Этапы жизненного цикла проекта автоматизации
Жизненный цикл автоматизированной информационной системы является
периодом создания и использования ИС, который начинается с момента
возникновения потребности в ИС и заканчивается моментом полного ее выхода
из эксплуатации.
Выбран стандарт ГОСТ Р ИСО/МЭК 12207-2010, в котором определены
44
процессы, виды деятельности и задачи, используемые при покупке программных
продуктов или услуг, а также при поставке, разработке, применении,
сопровождении и прекращении применения программного продукта.
Разработка информационных систем может производиться с помощью
итерационной модели. Каждый этап предполагает наличие обратных связей в
процессе корректировки и создает условия для корректировки ранее созданных
этапов. Преимуществом итерационной модели является то, что межэтапные
корректировки обеспечивают меньшую трудоемкость разработки по сравнению с
каскадной моделью.
Выбрана итерационная модель разработки ввиду среднего масштаба
проекта.
Таблица 2.1
Стадии работ по созданию информационной системы учета
Стадии
Этапы работ
Исполнители
1. Формирование
требований к
информационной
системе (ИС)
(одна неделя)
1.1. Обследование объекта и
обоснование необходимости
создания ИС.
1.2. Формирование требований
пользователя к ИС.
1.3. Оформление отчёта о
выполненной работе и заявки на
разработку технического задания
по созданию ИС
Бизнес-аналитик,
сотрудники
производственного
отдела и отдела
планирования
2.Разработка
концепции ИС
корпоративного
взаимодействия
сотрудников.
(одна неделя)
2.1. Изучение объекта и
построение модели
существующих бизнес-процессов.
2.2. Проведение научно-
исследовательских работ и
построение модели
существующих
документопотоков.
2.3. Построение модели
предлагаемых бизнес-процессов
2.5 Построение модели
предлагаемых документопотоков
2.6. Оформление отчёта о
выполненной работе.
Бизнес-аналитик
3. Постановка задачи
(Техническое
задание).
Разработка и утверждение
технического задания на создание
ИС.
Бизнес-аналитик
45
(одна неделя)
4. Эскизный проект.
(4 дня)
4.1. Разработка предварительных
проектных решений по системе и
ее частям.
4.2. Разработка документации на
ИС и её части.
Программист
Продолжение таблицы 2.1
Стадии
Этапы работ
Исполнители
5.Технический
проект.
(1 неделя)
5.1. Разработка проектных
решений по системе и ее частям.
5.2. Разработка документации на
ИС и ее части.
5.3. Разработка и оформление
документации на поставку
изделий для комплектования ИС и
технических требований на их
разработку.
Программист
6. Рабочая
документация.
(2 недели)
6.1. Разработка рабочей
документации на систему и ее
части.
6.2. Разработка или адаптация
программ.
Программист
7. Ввод в действие.
(1 неделя)
7.1. Подготовка объекта
автоматизации к вводу ИС в
действие.
7.2. Подготовка персонала.
7.3. Комплектация ИС
поставляемыми изделиями
(программными и техническими
средствами).
7.4. Пусконаладочные работы.
7.5. Проведение опытной
эксплуатации.
7.6. Проведение приёмочных
испытаний.
Программист, сотрудники
8. Обеспечение
информационной
безопасности
корпоративного
взаимодействия
сотрудников (1
неделя)
8.1 Формирование политики
информационной безопасности
8.2 Реализация эшелонированной
системы защиты информации
Специалист по
информационной
безопасности
9. Сопровождение ИС
9.1. Выполнение работ в
Консультант технической
46
соответствии с гарантийными
обязательствами.
9.2. Послегарантийное
обслуживание.
поддержки
Выбрана стратегия разработки и внедрения – пилотный проект, цель
которого заключается в экспериментальной проверке правильности принятых
решений и проведение внедрения.
2.2.2 Характеристика нормативно-справочной, входной и оперативной
информации
Реквизиты входной информации задачи представлены в таблице 2.2.
Таблица 2.2.
Реквизиты входной информации
Реквизит
Описание
Тип
Наименование клиента
Организация, желающая заказать
сельхозпродукцию
Строка
Адрес доставки
Адрес по которому требуется
доставить сельхозпродукцию
Строка
Сельхозпродукция
Вид сельхозпродукции
Строка
Количество
Количество сельхозпродукции
Число
Цена
Цена за единицу
Число
Сумма
Сумма итого
Число
Информация по заказу сельхозпродукции поступает от различных
заказчиков.
На основе полученных заказов формируется план заказов на
сельхозпродукцию.
Сотрудники производственных сельхоз-подразделений передают заявки на
приобретение необходимого семенного фонда.
На основе заявок формируется план закупок семенного фонда.
Нормативно-справочной информацией являются значения номенклатуры
видов сельхозпродукции и семенного фонда.
Справочники информационной системы представлены в таблице 2.3.
Таблица 2.3
