2.3.3 Структурная схема пакета (дерево вызова программных модулей)

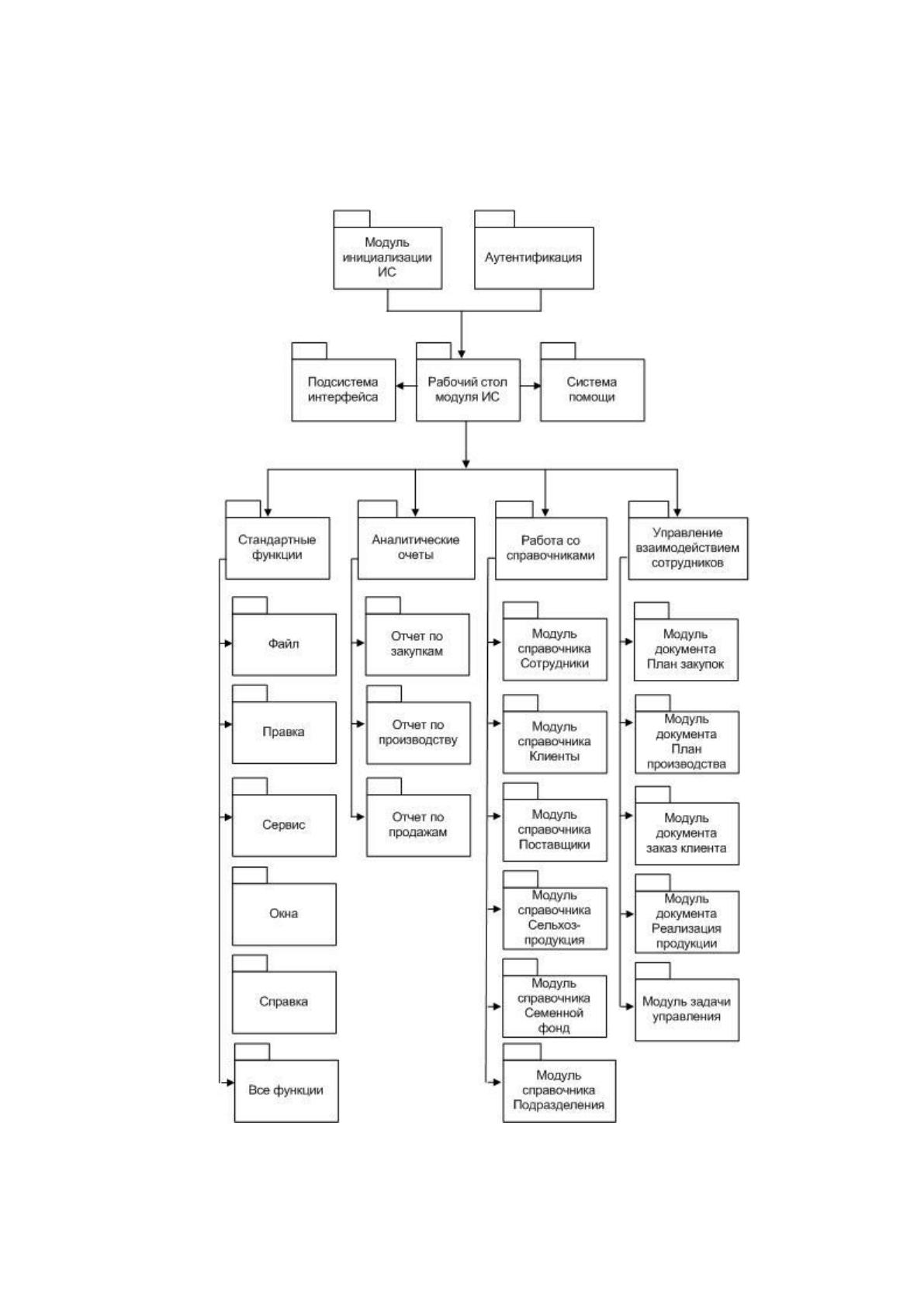

Разработанное дерево вызова программных модулей информационной
системы отображено на рисунке 2.10.
Рис. 2.10 Дерево вызова программных модулей
58
2.3.4 Описание программных модулей

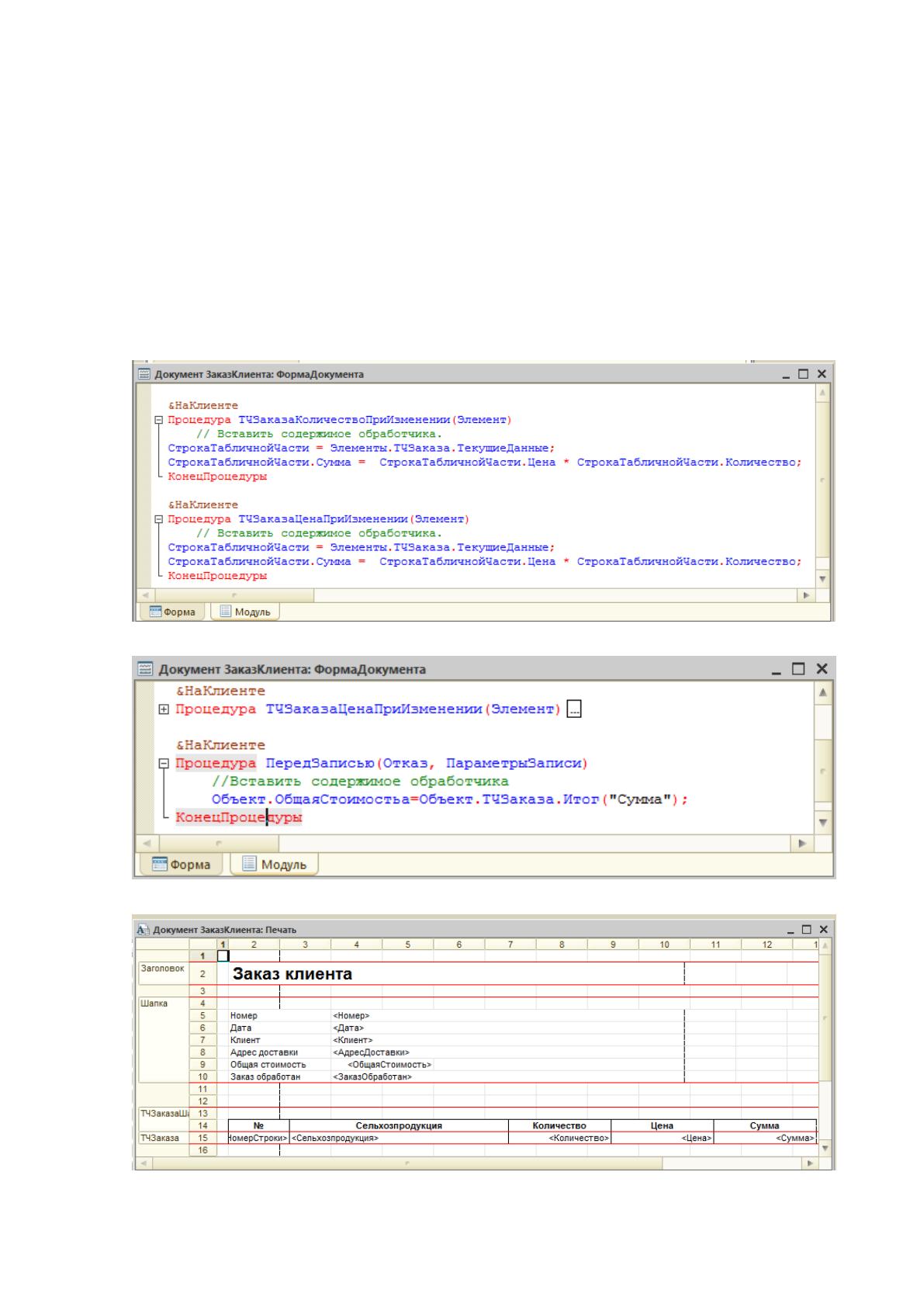

В программном модуле формы документа «Заказ клиента» для
автоматизации расчета суммы при вводе пользователем количества и цены
разработаны процедуры ТЧЗаказаКоличествоПриИзменении(Элемент) и
ТЧЗаказаЦенаПриИзменении(Элемент), как показано на рис. 2.11.
В процедуре ПередЗаписью( ) выполняется расчет общей стоимости заказа
(2.12), а на рисунке 2.13 отображен макет печатной формы документа заказа.
Рис. 2.11 Процедуры модуля формы документа «Заказ клиента»
Рис. 2.12 Процедура ПередЗаписью( )
Рис. 2.13 Макет печатной формы документа
59

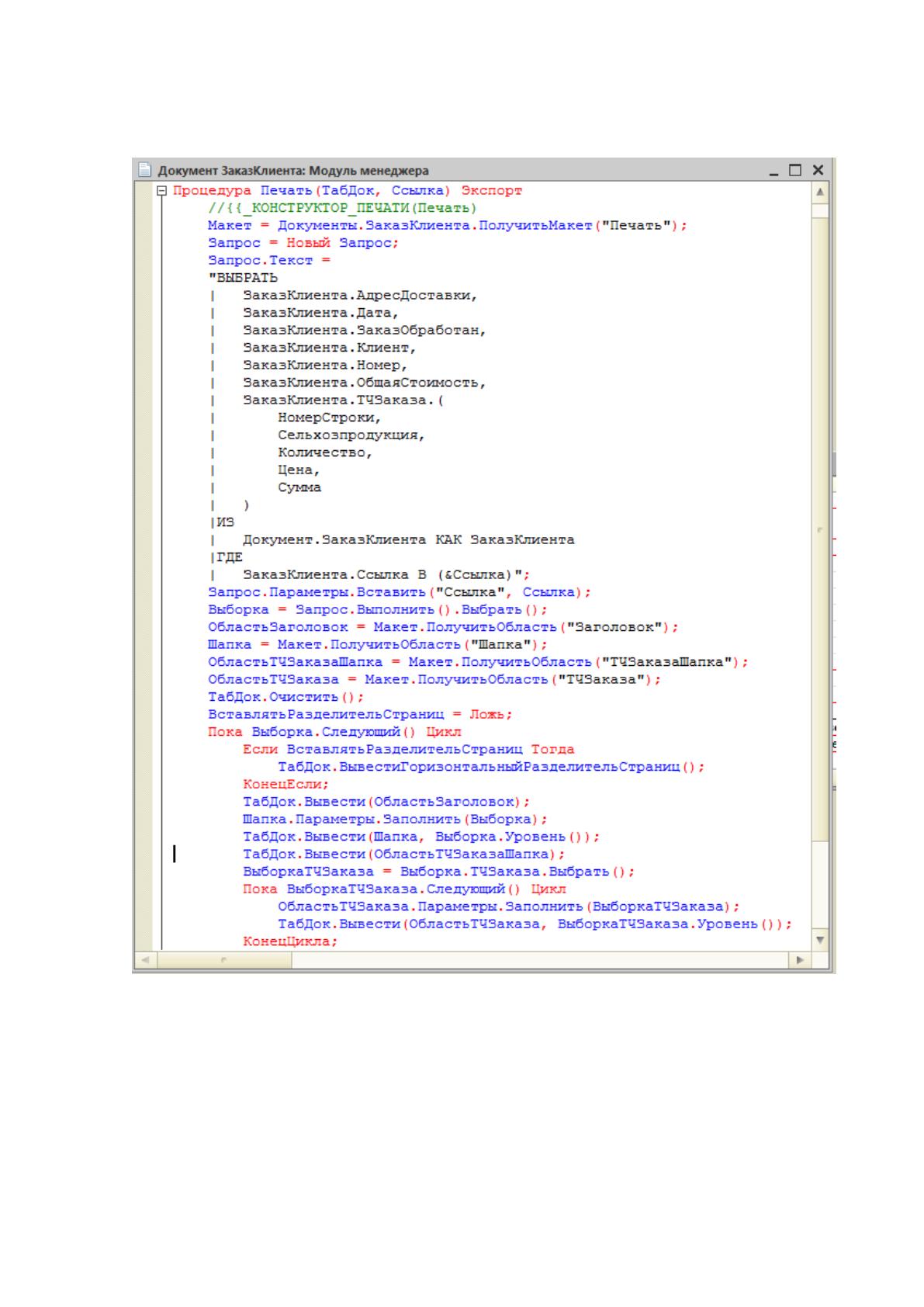

При помощи процедуры Печать( ) заполняется данными макет печатной
формы документа (рис. 2.14).
Рис. 2.14 Процедура Печать( ) документа «Заказ клиента»
В документе «Реализация продукции» для автоматизации заполнения полей
на основе данных из ранее созданного документа «Заказ клиента» разработана
процедура «ОбработкаЗаполнения(ДанныеЗаполнения, СтандартнаяОбработка)»,
отображенная на рисунке 2.15.
60

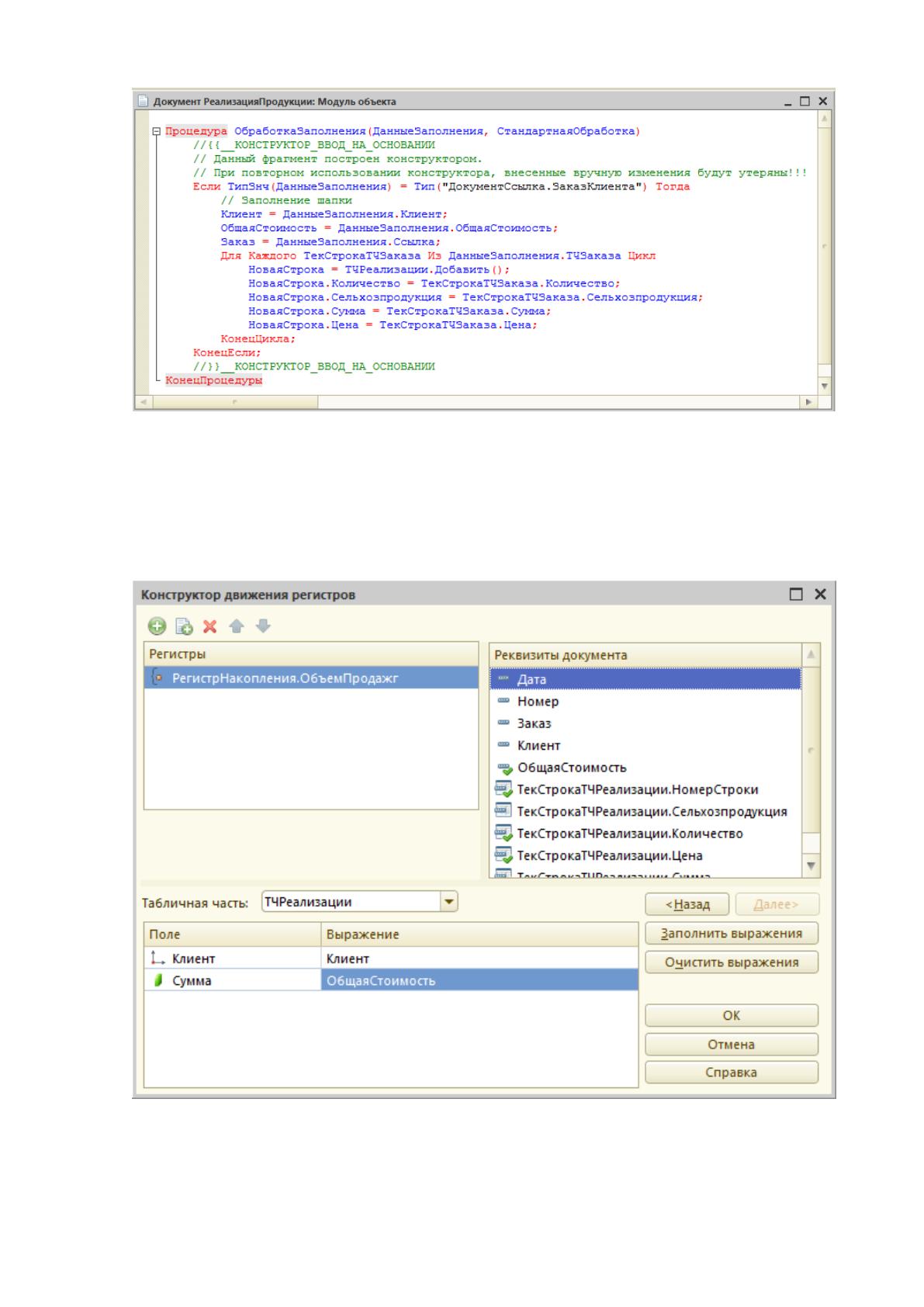

Рис. 2.15 Процедура «ОбработкаЗаполнения( )»

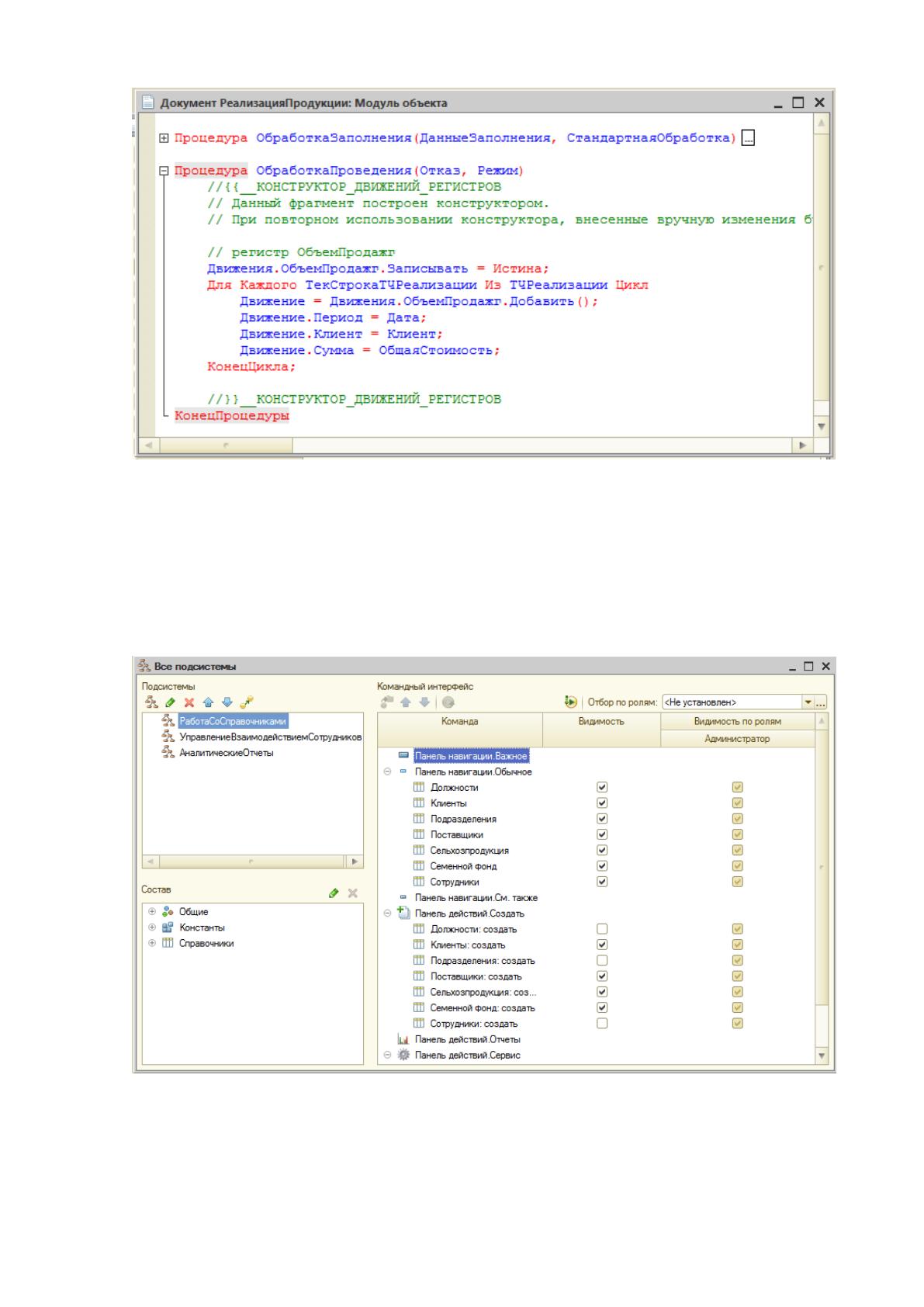

В документе «Реализация продукции» также сформированы движения по
регистру накопления «Объем продаж» (рис. 2.16) и сформирована процедура
«ОбработкаПроведения(Отказ, Режим)», отображенная на рисунке 2.17.
Рис. 2.16 Движения по регистру накопления
61
Рис. 2.17 Процедура «ОбработкаПроведения( )»
Подсистемы реализуют систематизированный командный интерфейс
запуска элементов модуля с предоставлением прав доступа для структурных
элементов.
На рисунке 2.18 отображен созданный командный интерфейс подсистем.
Рис. 2.18 Командный интерфейс подсистем
Для организации управления взаимодействием сотрудников использован
механизм бизнес-процессов.
62

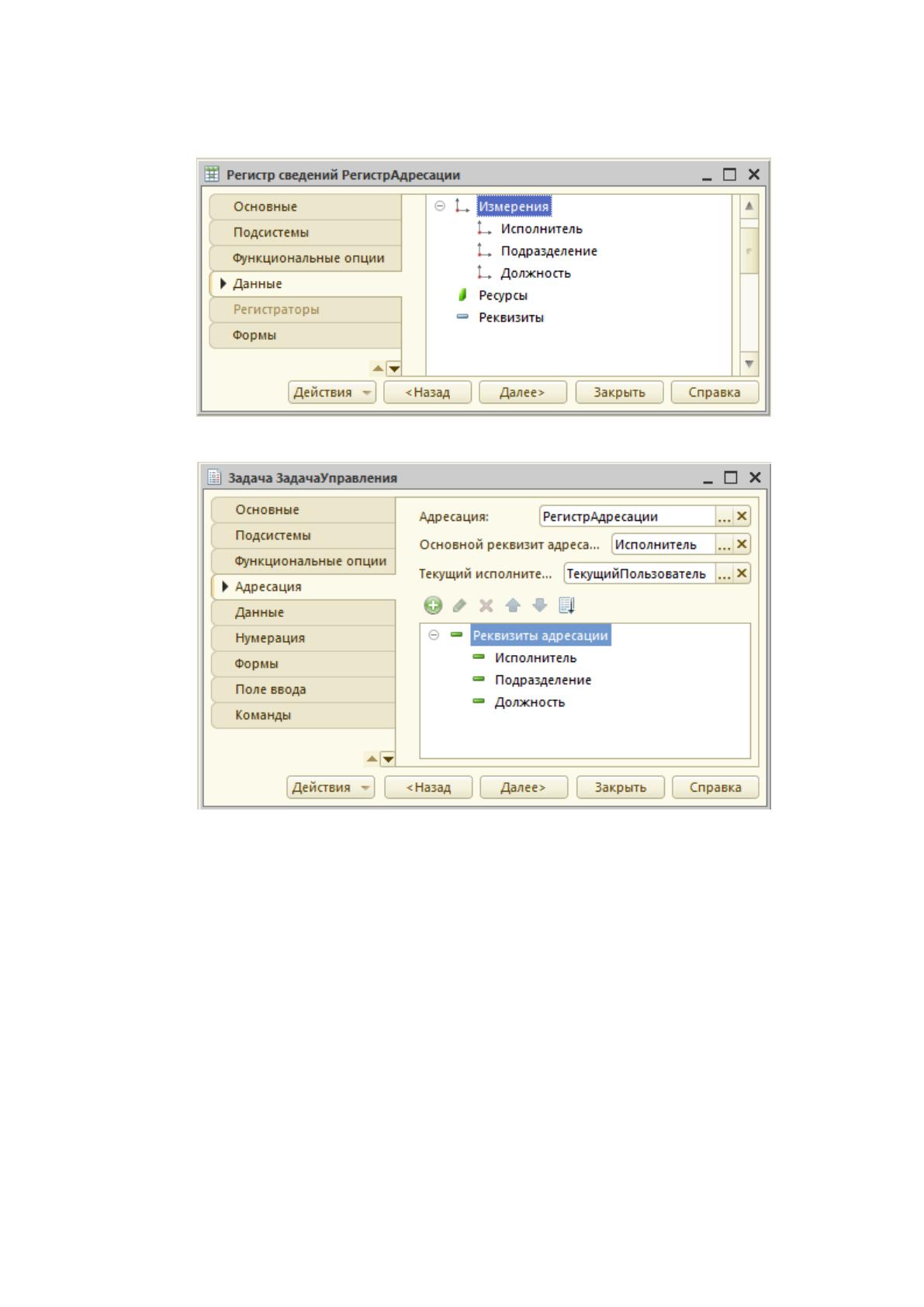

Сформирован регистр сведений «Регистр адресации» (рис. 2.19) для
использования и адресации в задаче управления (рис. 2.20).
Рис. 2.19 Регистр сведений «Регистр адресации»
Рис. 2.20 Адресация задачи управления

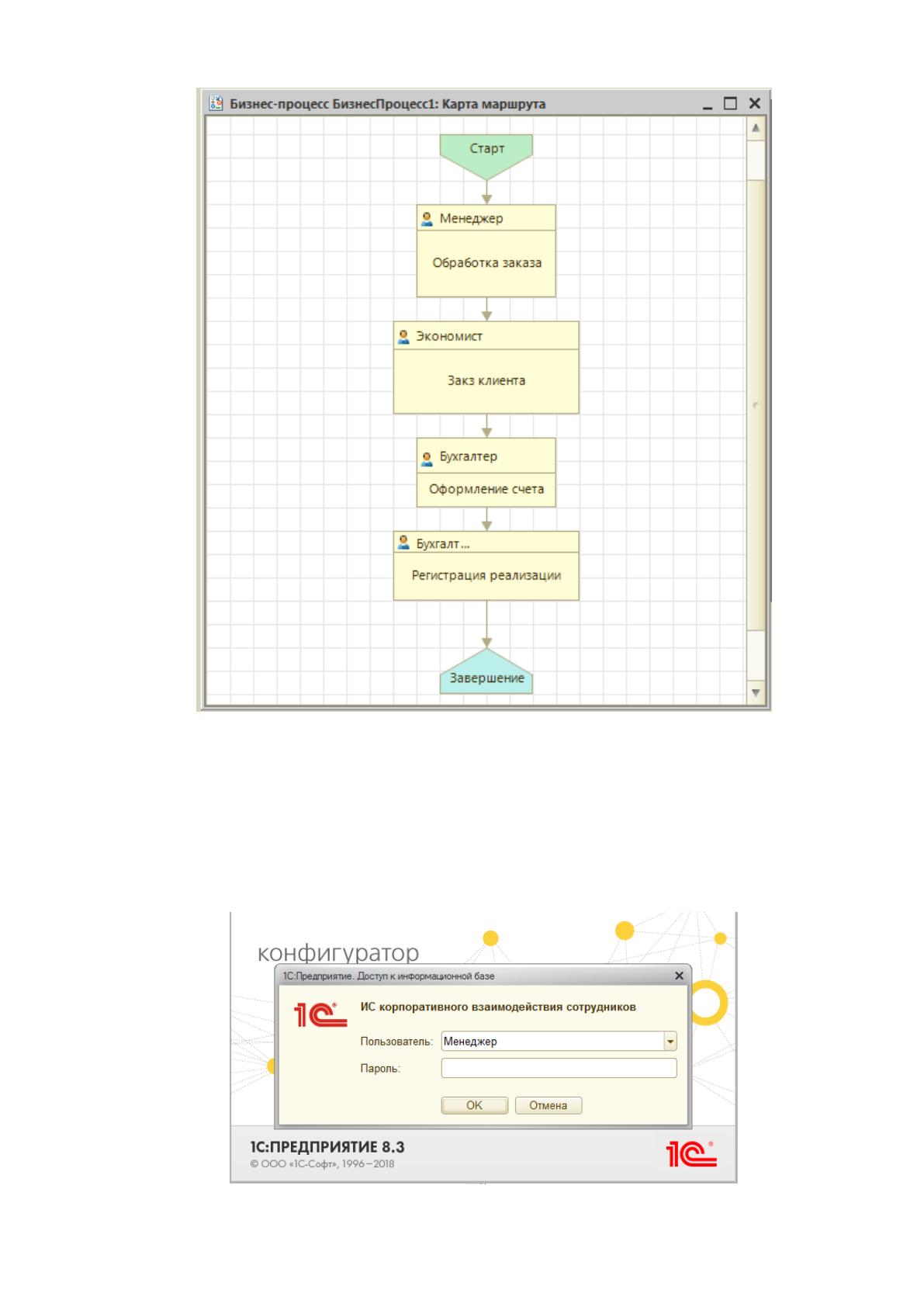

Сформирован бизнес-процесс обработки заказа и карта маршрута,
определяющая действия сотрудников (рис. 2.21).
63
Рис. 2.21 Карта маршрута
2.4 Контрольный пример реализации проекта и его описание
При запуске информационной системы необходимо выбрать пользователи
и выполнить авторизацию (Рис. 2. 21).
Рис. 2. 21 Окно выбора пользователя и авторизации
64

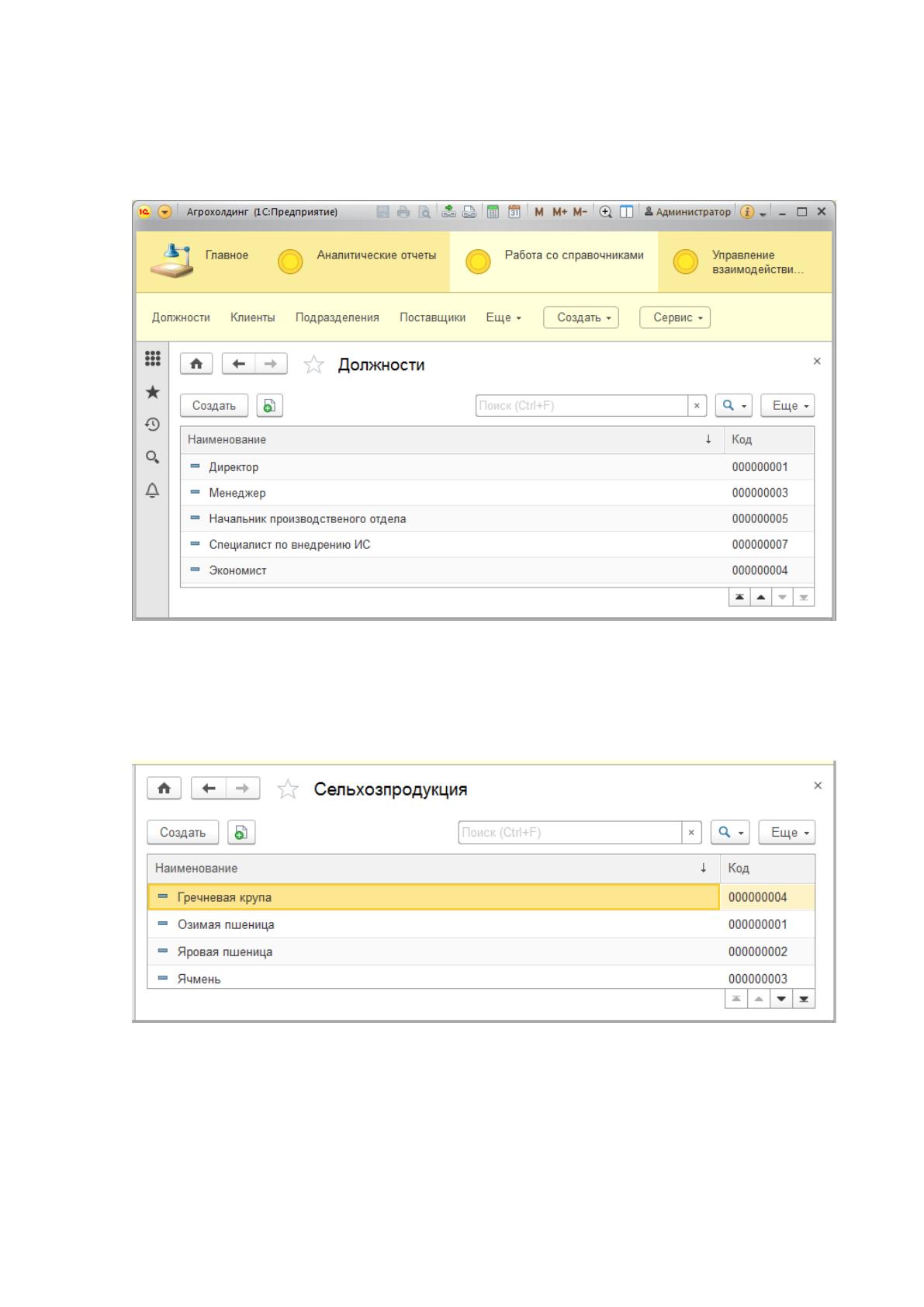

Откроется окно с тремя подсистемами. На рис. 2.22 отображена
выбранная подсистема «Работа со справочниками» и справочник
«Должности».
Рис. 2.22 Справочник «Должности»
Для хранения данных о сельхозпродукции, производимой в агрохолдинге,
используется справочник «Сельхозпродукция» (рис. 2.23).
Рис. 2.23 Справочник «Сельхозпродукция»

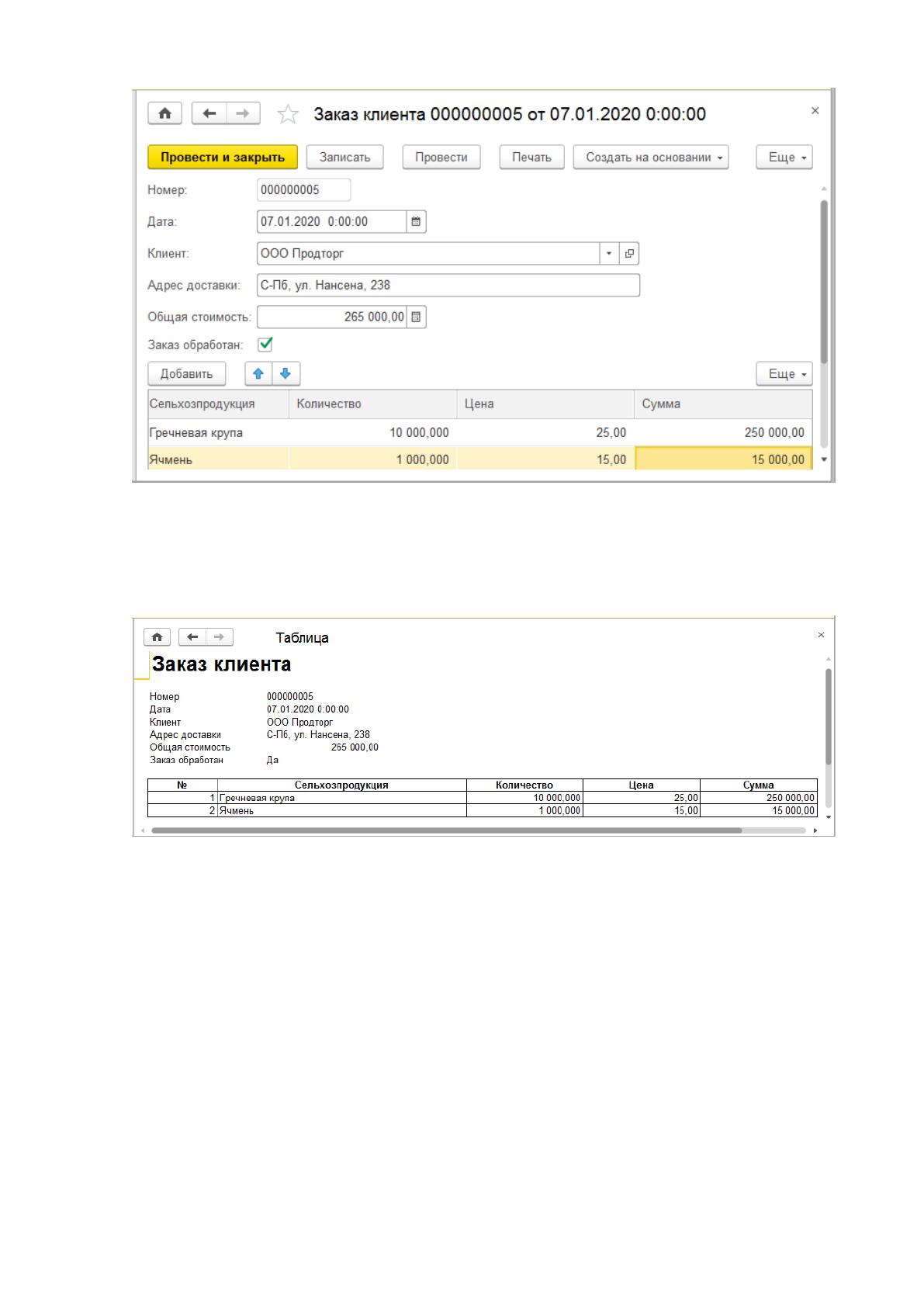

Оформленный документ «Заказ клиента» на сельхозпродукцию отображен
на рисунке 2.24, суммы по отдельным позициям и общая стоимость
рассчитываются автоматически.
65
Рис. 2.24 Документ «Заказ клиента»
На рисунке 2.25 отображена печатная форма заполненного документа
«Заказ клиента».
Рис. 2.25 Печатная форма документа «Заказ клиента»

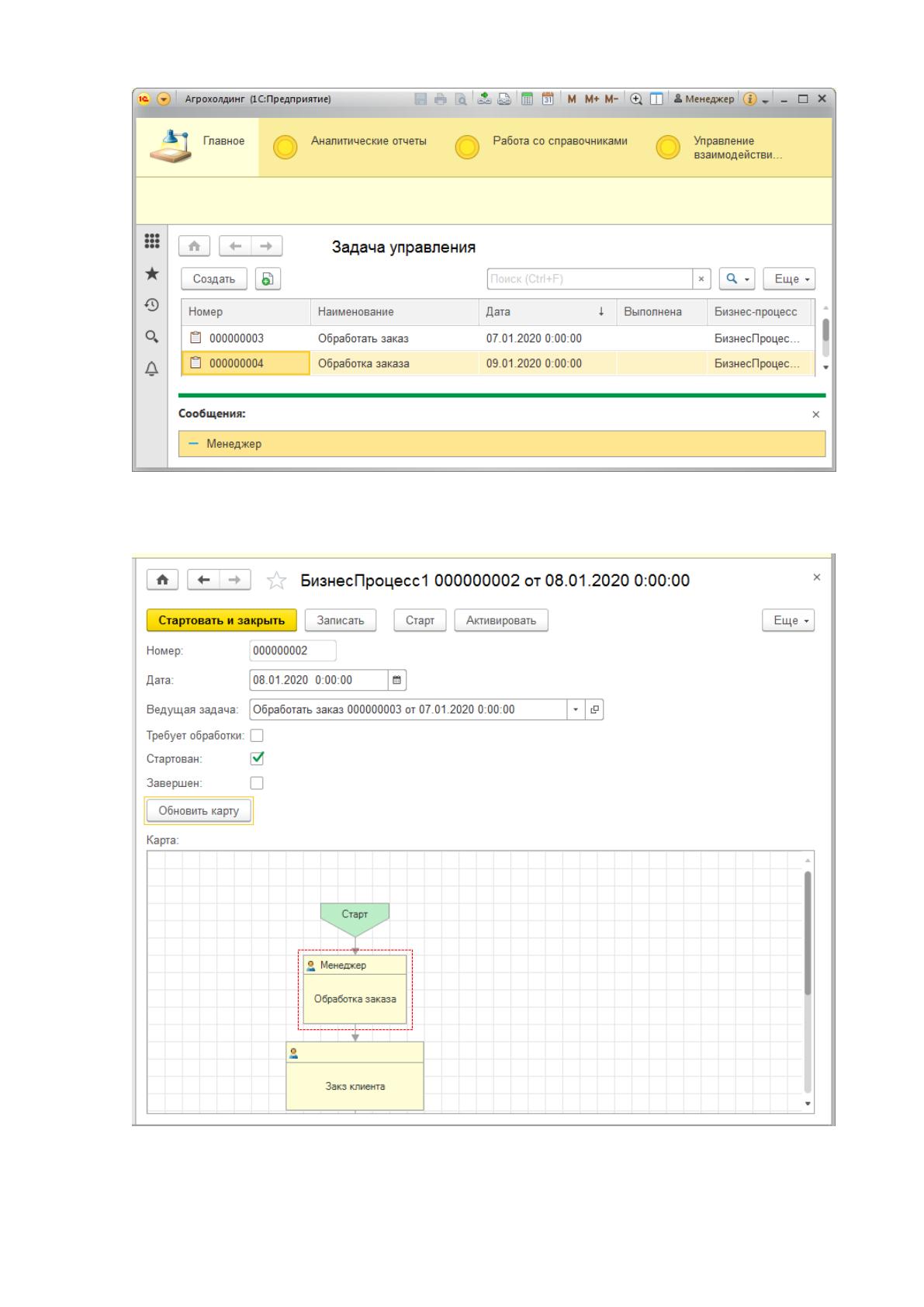

После запуска программы у пользователя отображаются задачи для
выполнения, на рисунке 2.26 отображены задачи для менеджера.
В ходе обработки заказа и реализации сельхозпродукции организуется
взаимодействие сотрудников, которые выполняют задачи в соответствии с картой
маршрута бизнес-процесса (рис. 2.27).
66
Рис. 2.26 Задачи для менеджера
Рис. 2.27 Текущая точка маршрута бизнес-процесса
