67
Объем справочника в
записях
100
20
Частота актуализации
Ежемесячно
При приеме
/увольнении
Объем актуализации
100 записей
1 запись
Реквизитный состав
Наименование
Фамилия
Инвентарный номер
Имя
Отчество
К оперативной информации проектируемой системы относятся
фактические показатели технического состояния оборудования.
Для их вывода был создан макет экранной формы, на котором в
табличном виде отражаются:
⎯ наименования оборудования;
⎯ значения фактических показателей;
⎯ значения отклонений фактических показателей.

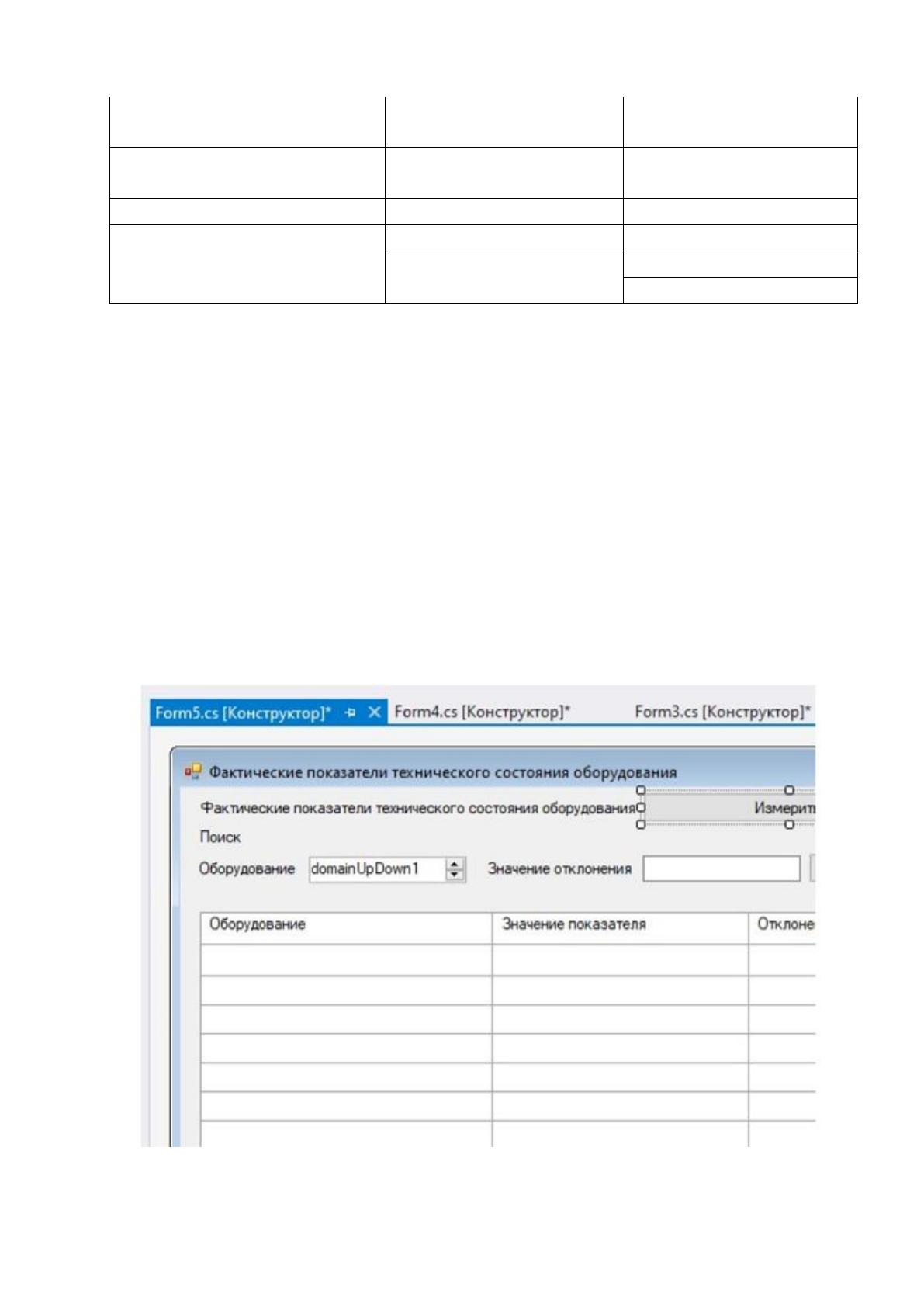

Макет экранной формы вывода оперативной информации представлен
на рисунке 2.6.
68
Рисунок 2.6. – Макет экранной формы вывода фактических
показателей
2.2.3. Характеристика результатной информации
Дадим характеристику результатной формации. Для вывода
результатной информации используются следующие формы:
1. Отчет по техническому состоянию оборудования.
2. Протокол проверки технического состояния оборудования.
На отчетной форме выводятся фактические значения показателей
технического состояния оборудования за заданный пользователем период
времени. Также могут выводиться значения отклонений фактических
показателей от плановых, и может осуществляться поиск показателей для

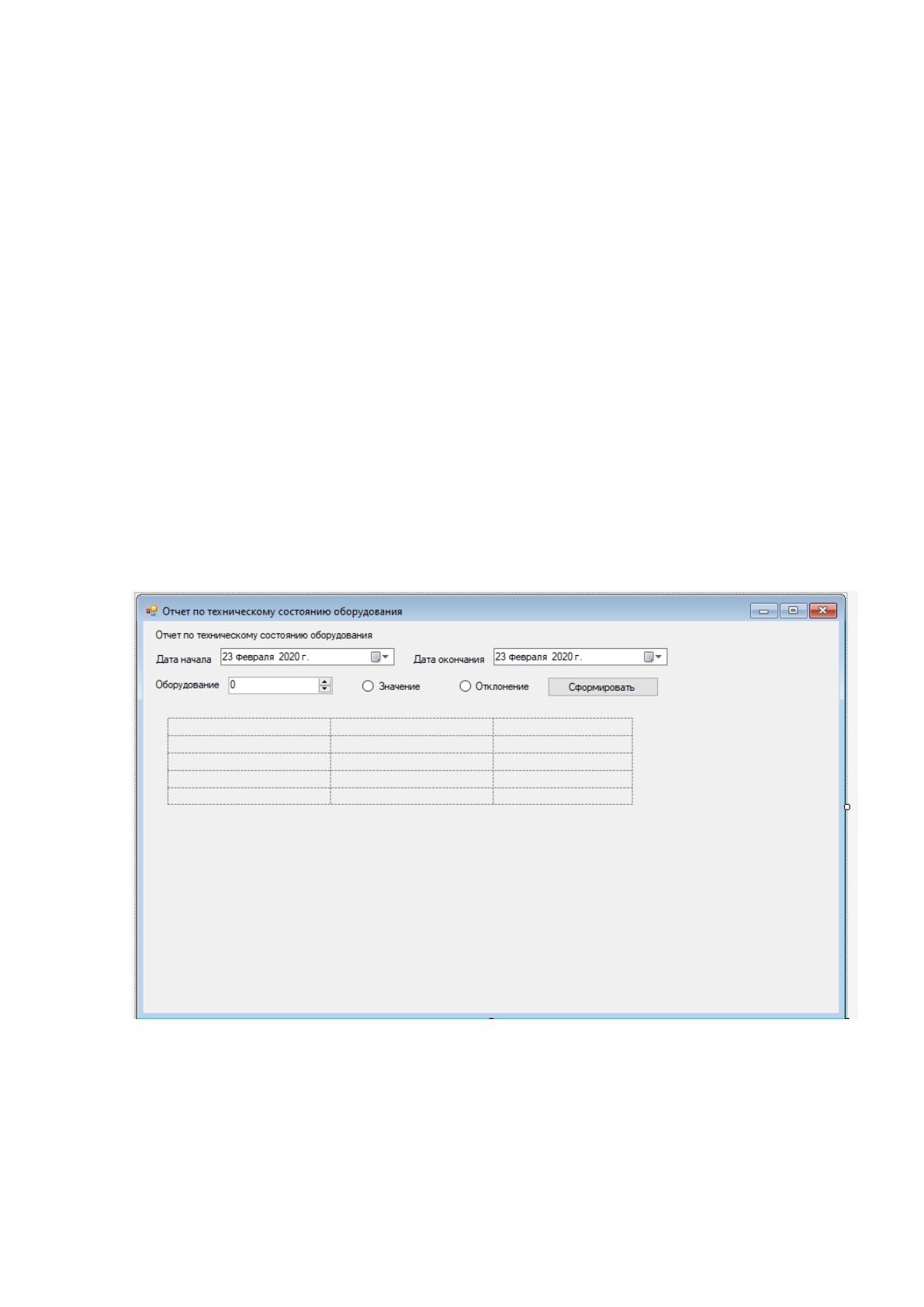

конкретного оборудования. Макет формы отчета представлен на рисунке 2.7.
Рисунок 2.7. – Макет экранной формы отчета по техническому
состоянию оборудования
Кроме отчетной формы, результатная информация выводится на
форму протокола проверки оборудования. Макет экранной формы
оборудования представлен на рисунке 2.8.
69

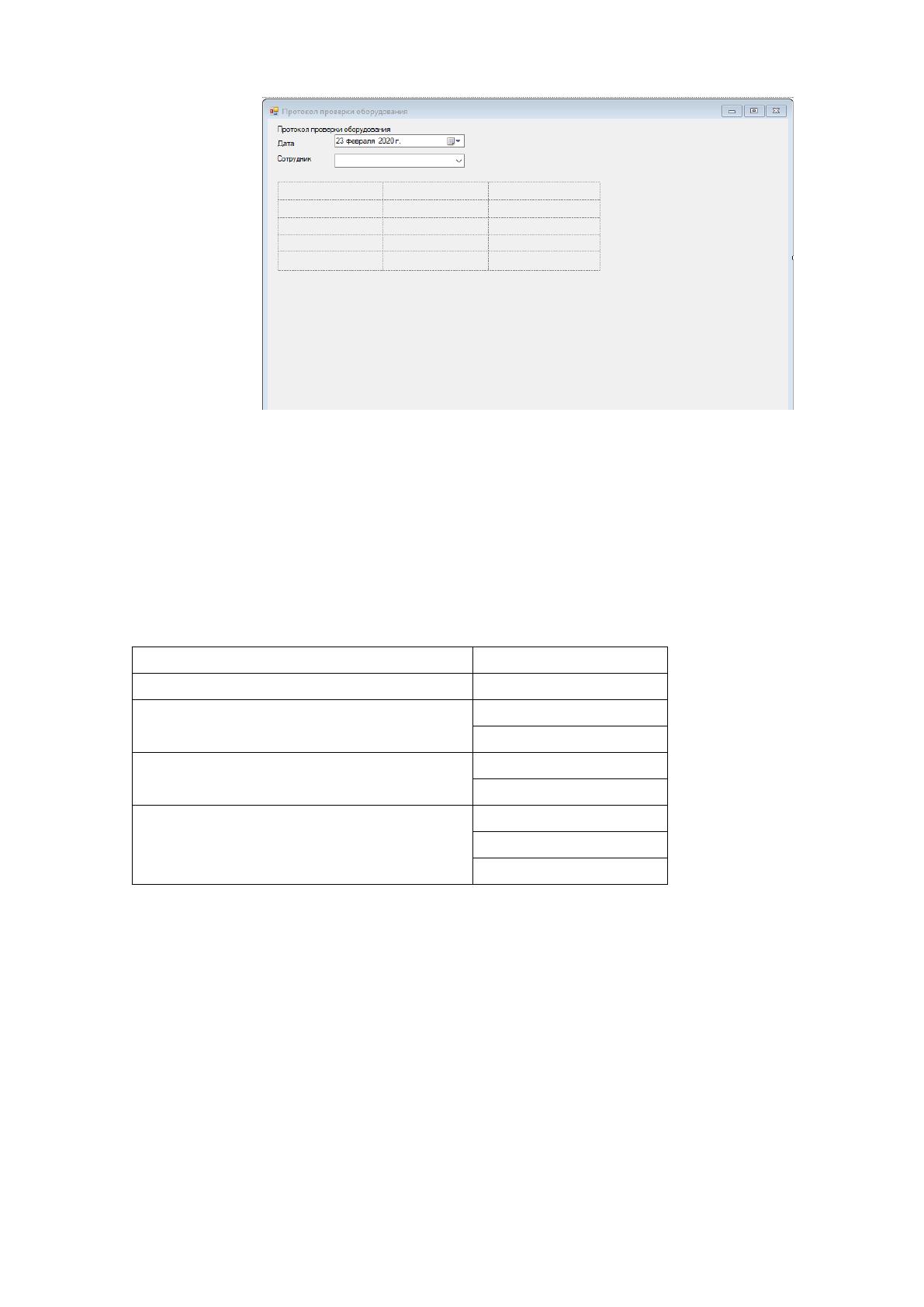

Рисунок 2.8. – Макет экранной формы протокола проверки
оборудования
Для описанной выше результатной информации дана характеристика,
представленная в таблице 2.2.
Таблица 2.2.
Характеристика таблиц с результатной информацией
Таблица
Поле
Оборудование
Название
Фактический показатель
Дата начала
Значение
Протокол
Дата
Решение
Сотрудник
Фамилия
Имя
Отчество
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
Информационная система, автоматизирующая контроль технического
состояния оборудования предназначена для автоматизации ряда функций.
Все множество функций, выполняемых системой, можно разделить на
подмножество служебных функций и подмножество основных функций.
70
Приведем перечень функций обоих подмножеств для
разрабатываемой системы. Служебными функциям разрабатываемой
системы будут:
1. Авторизация
2. Управление пользователями.
3. Разграничение прав доступа.
4. Управление экранными формами.
Основными функциями разрабатываемой системы будут:
1. Ввод данных в справочник.
2. Проверка состояния оборудования.
3. Загрузка перечня оборудования из ERP-системы.
4. Создание протокола проверки оборудования.
5. Формирование отчета.

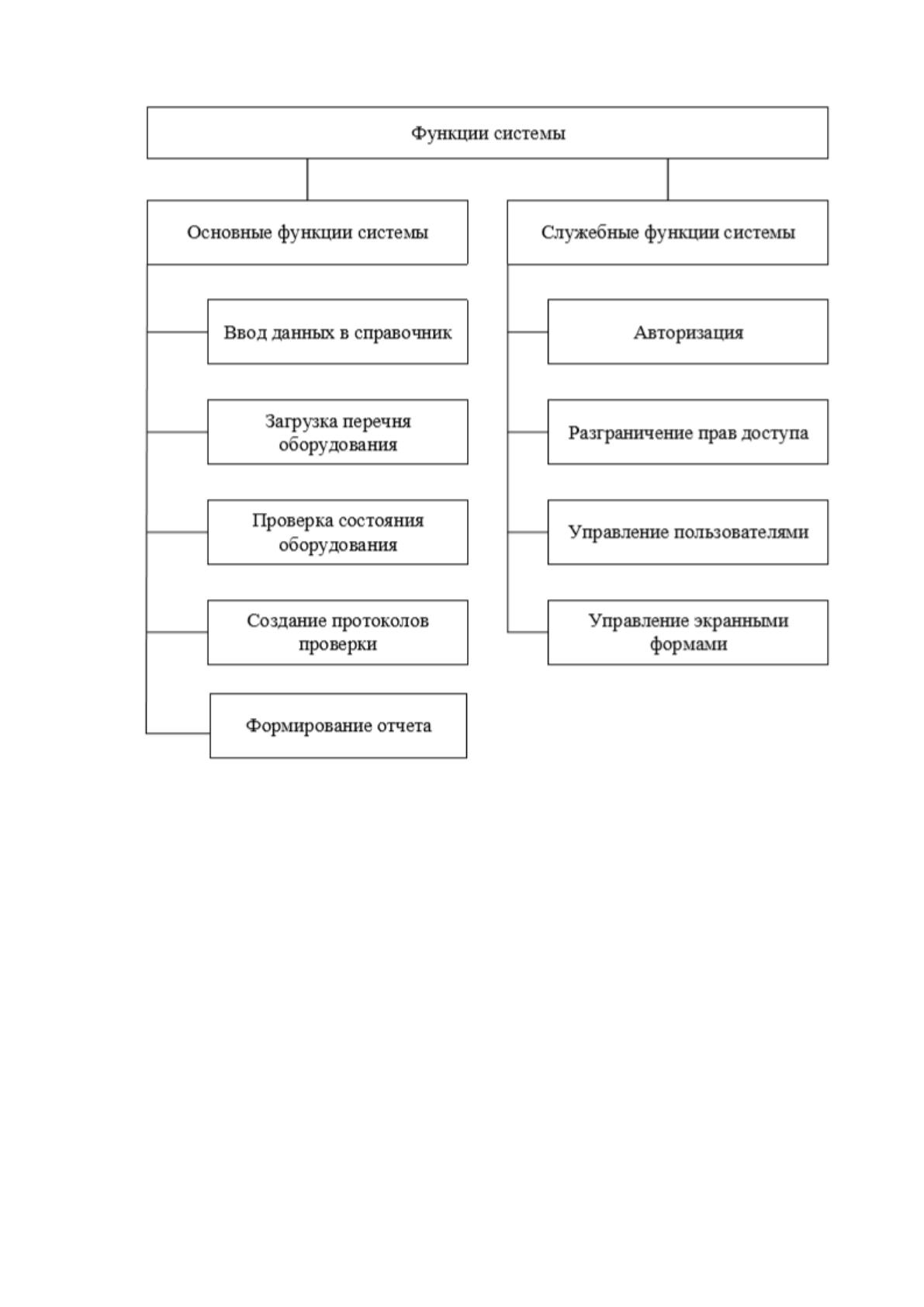

На основании перечисленных функций было разработано дерево
функций системы, на схеме которого функции системы разделены по
подмножествам (рисунок 2.9).
71
Рисунок 2.9. – Дерево функций системы
Теперь опишем способ взаимодействия пользователя с
разрабатываемой системой. Для описания способа взаимодействия
пользователя с системой оставим сценарий диалога, который позволит
наглядно показать разделы и возможные действия в системе. Для
взаимодействия информационной системы с пользователем был выбран язык
типа «Меню».
В сценарии диалога описаны следующие действия пользователей в
системе:
⎯ Действия с формами входных документов;
⎯ Формирование результатных документов;
⎯ Ввод, изменение и просмотр введенных данных;
72
⎯ Протоколирование действий пользователей;
⎯ Справка по всем этапам работы с системой.

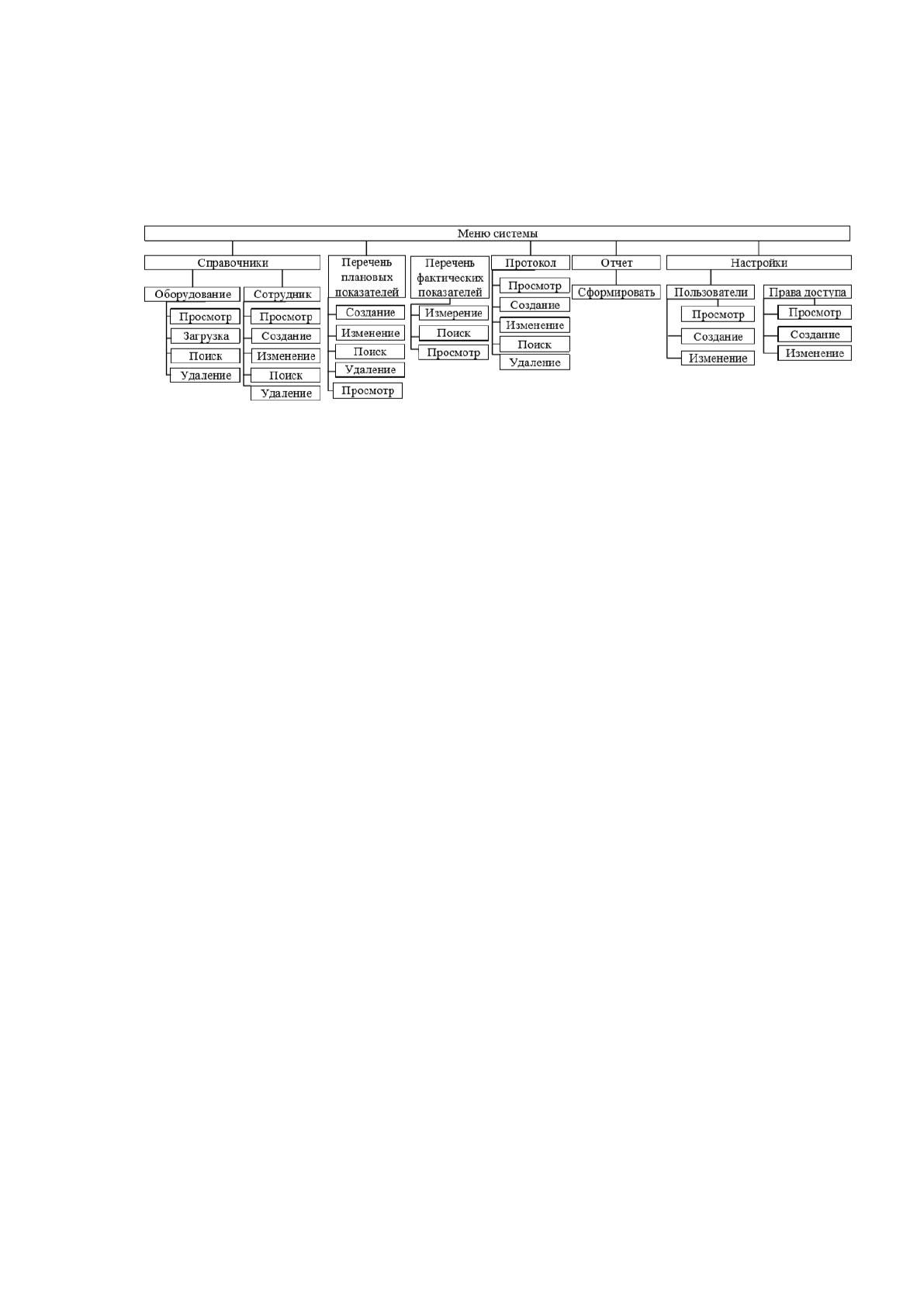

Сценарий диалога представлен на рисунке 2.10.
Рисунок 2.10 – Сценарий диалога пользователя с системой
2.3.2. Характеристика базы данных
На этапе принятия решений по программному обеспечению было
принято решение об использовании реляционной СУБД, основу которой
составляет реляционная модель данных. В реляционной модели данных
информация представлена в виде взаимосвязанных таблиц, называемых
сущностями базы данных [16].
На этапе разработки информационной модели были выделены
сущности предметной области.
Это таблицы:
1. Сотрудник.
2. Оборудование.
3. Плановый показатель.
4. Фактический показатель.
5. Протокол.
6. Пользователь.
7. Право доступа.

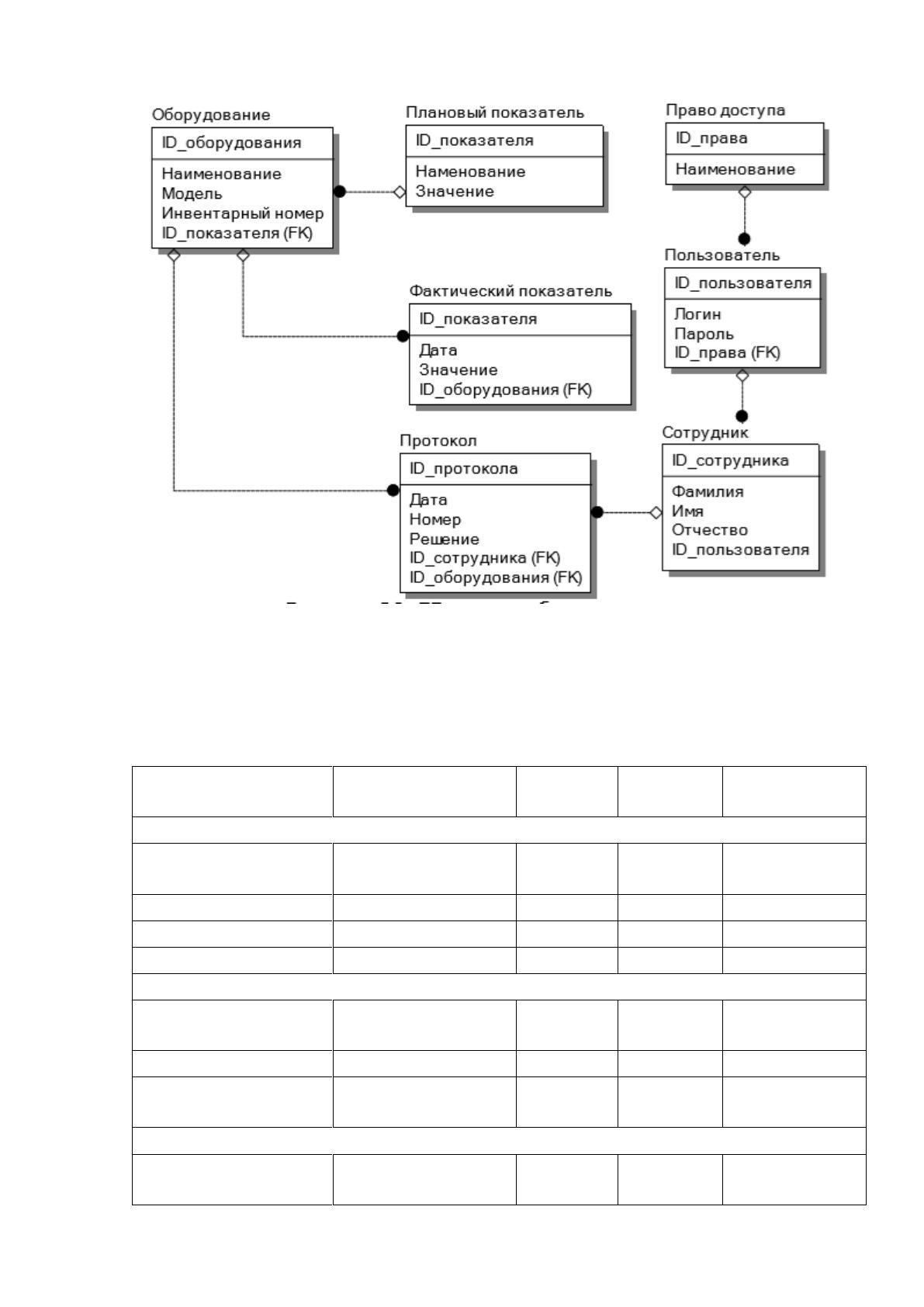

Чтобы описать связи между выделенными сущностями построим
модель базы данных, которая называется «сущность-связь» (рисунок 2.11).
Модель базы данных была построена в программе «Erwin Data
modeler».
73
Рисунок 2.11. – ER-модель базы данных
Характеристика таблиц базы данных представлена в таблице 2.3.
Таблица 2.3.
Характеристика базы данных
Наименование
поля
Идентификатор
поля
Тип
поля
Длина
поля
Комментари
й
Справочник «Сотрудник»
ID_сотрудника
ID_sotr
Счетчик
5
Ключевое
поле
Фамилия
LNameSotr
String
100
Имя
FNameSotr
String
100
Отчетство
MNameSotr
String
100
Справочник «Оборудование»
ID_оборудование
ID_tool
Счетчик
5
Ключевое
поле
Наименование
Name_tool
String
200
Инвентарный
номер
Number_tool
String
200
Плановый показатель
ID_показателя
ID_pok
Счетчик
5
Ключевое
поле
74
Наименование
поля
Идентификатор
поля
Тип
поля
Длина
поля
Комментари
й
Наименование
Name_pok
String
100
Значение
Zn_pok
String
10
Фактический показатель
ID_отдела
ID_fpok
Счетчик
5
Ключевое
поле
Дата
Date_fpok
Date
8
Значение
Name_fpok
String
100
Протокол
ID_протокола
ID_prot
Счетчик
5
Ключевое
поле
Номер
Number_prot
String
100
Дата
Date_prot
Date
8
Решение
Dis_prot
String
1000
Пользователь
ID_пользователя
ID_user
Счетчик
5
Ключевое
поле
Логин
Log_user
String
20
Пароль
Pass_user
String
20
Право доступа
ID_права
ID_rule
Счетчик
5
Ключевое
поле
Наименование
Name_rule
String
20
2.3.3. Структурная схема пакета (дерево вызова программных
модулей)
Программный код разрабатываемой системы будет разделен на
модули. Как правило, при разработке программного обеспечения
разрабатываются следующие виды программных модулей [13]:
1. Модули, выполняющие служебные функции.
2. Управляющие модули, осуществляющие загрузку меню и передачу
управления другому модулю.
3. Модули, связанные с хранением, обработкой и выдачей
информации. Модулем, выполняющим служебные функции, будет модуль
расчета отклонения фактических затрат от плановых.
75
А модулями, связанными с хранением, обработкой и выдачей
информации будут модули авторизации, справочников, загрузки перечня
оборудования и измерения фактических показателей. Дадим характеристику
выделенным модулям разрабатываемой системы. Она позволит
структурировать файлы информационной системы, обеспечить надежность
системы и удобство при сопровождении системы. Характеристика
программных модулей представлено в таблице 2.4.
Таблица 2.4.
Описание функций модулей
Наименование
модуля
Описание модуля
Глобальный
модуль
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются при запуске приложения
Модуль
авторизации
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются при авторизации пользователей
Модуль
справочника
«Сотрудники»
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются ведении справочников
Модуль загрузки
перечня
оборудования
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются при загрузке данных
Модуль ввода
плановых
показателей
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются при вводе данных
Модуль расчета
отклонений
фактических
данных от
плановых
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются при расчете данных
Модуль
формирования
протокола
проверки
оборудования
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются при формировании документов
Модуль
формирования
отчета
Содержит глобальные процедуры и функции,
предопределенные процедуры, процедуры и функции,
которые выполняются при формировании отчета

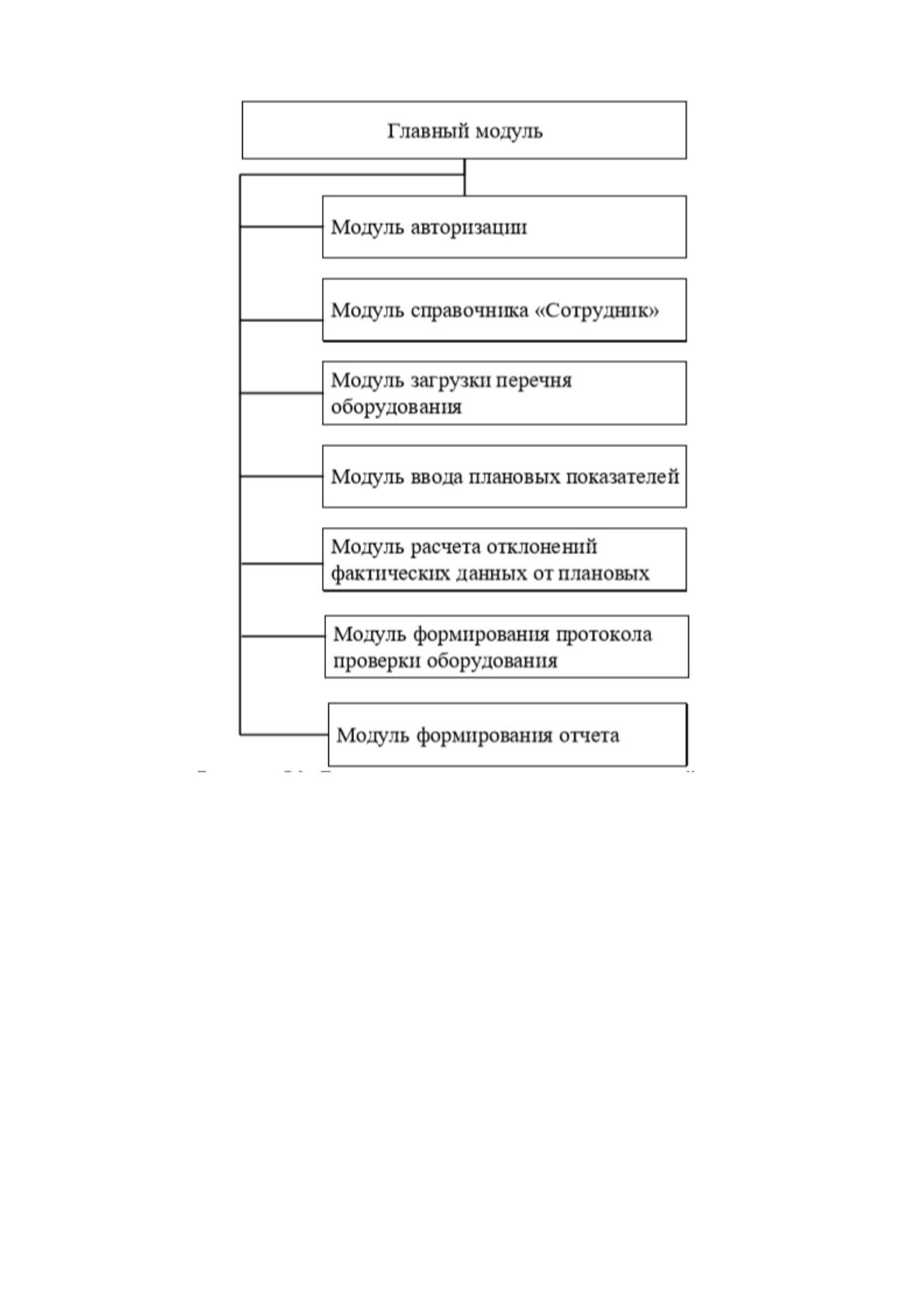

Дерево вызова программных модулей представлено на рисунке 2.12.
76
Рисунок 2.12. – Дерево вызова программных модулей
2.3.4. Описание программных модулей
Описания программным модулям разрабатываемой системы будет
представлено в виде алгоритмов. Начало работы в системе контроля
технического состояния оборудования возможно только после прохождения
авторизации. На рисунке 2.13 представлен алгоритм авторизации
пользователя.
Для авторизации пользователь вводит в форму авторизации данные
учетной записи, выданные администратором. Если введенные данные
совпадают с данными в базе данных, пользователю разрешен доступ к
системе.
