Если данные не совпадают, выдается предупреждение об ошибке при
вводе данных. После трех последовательных попыток ввода неверных
данных учетная запись блокируется.

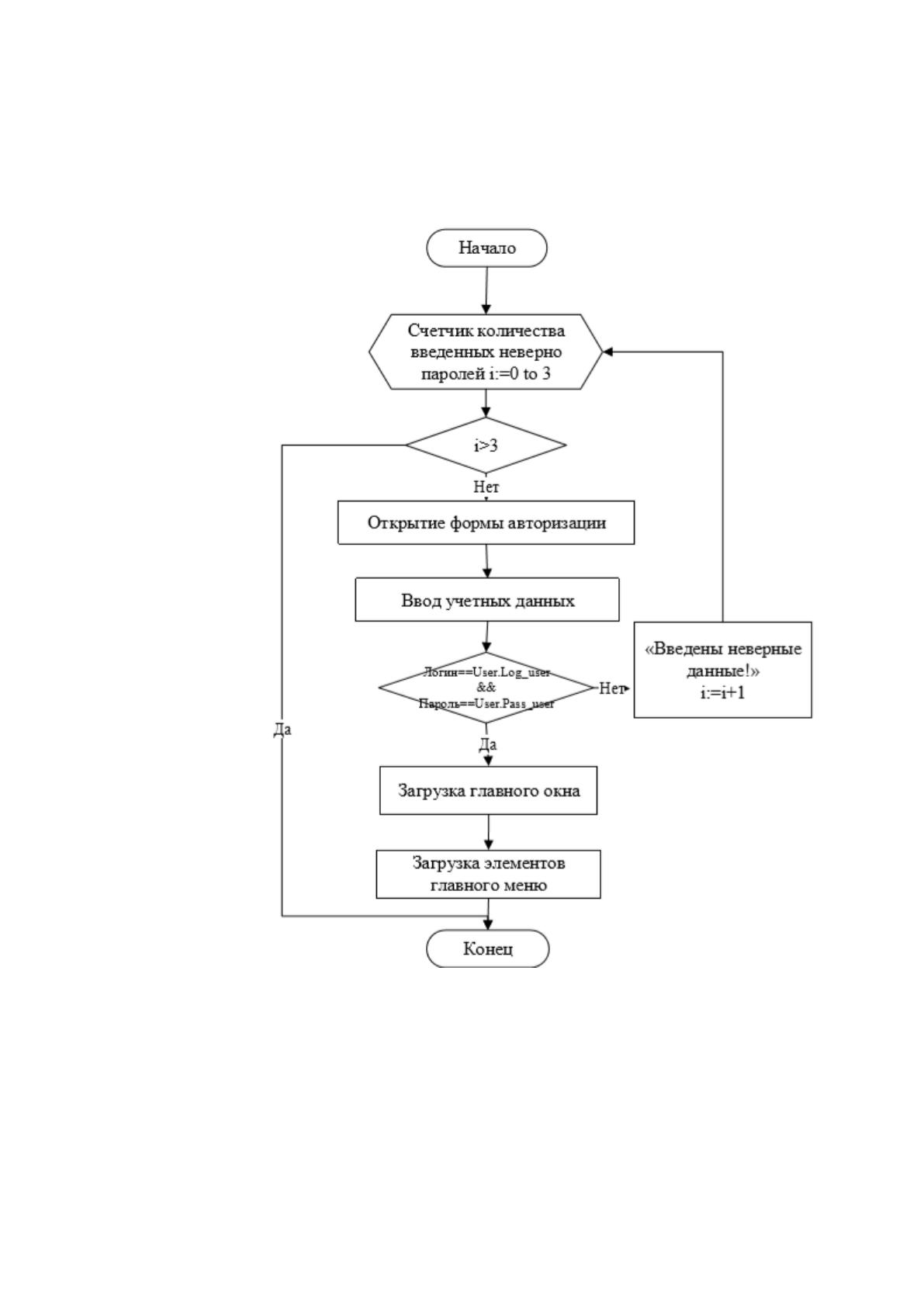

Рисунок 2.13 – Алгоритм авторизации
Для заполнения протокола проверки оборудования необходимо
оказать сотрудника, который осуществлял проверку. Для этого нужно
заполнить справочник сотрудников ИТ-отдела. Заполнение справочников
осуществляется администратором системы. Алгоритм заполнения
справочников представлен на рисунке 2.14.
78

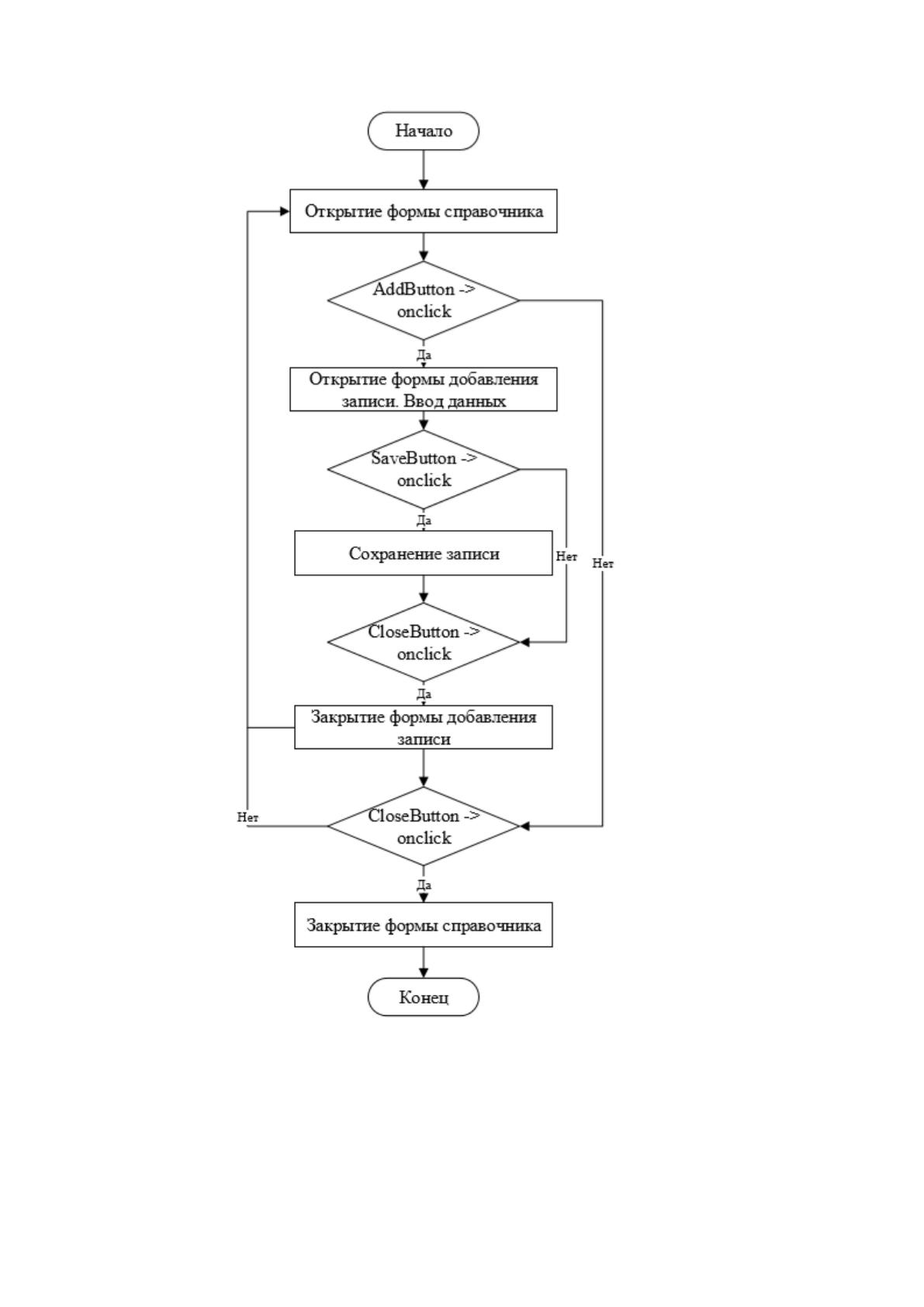

Рисунок 2.14 – Алгоритм работы модулей справочников
Для функционирования системы контроля технического состояния
оборудования необходимы данные об оборудовании. Они загружаются в
систему из ERP-системы для того, чтобы снизить временные затраты и
79
избежать дублирования данных. Алгоритм загрузки данных представлен на
рисунке 2.15.

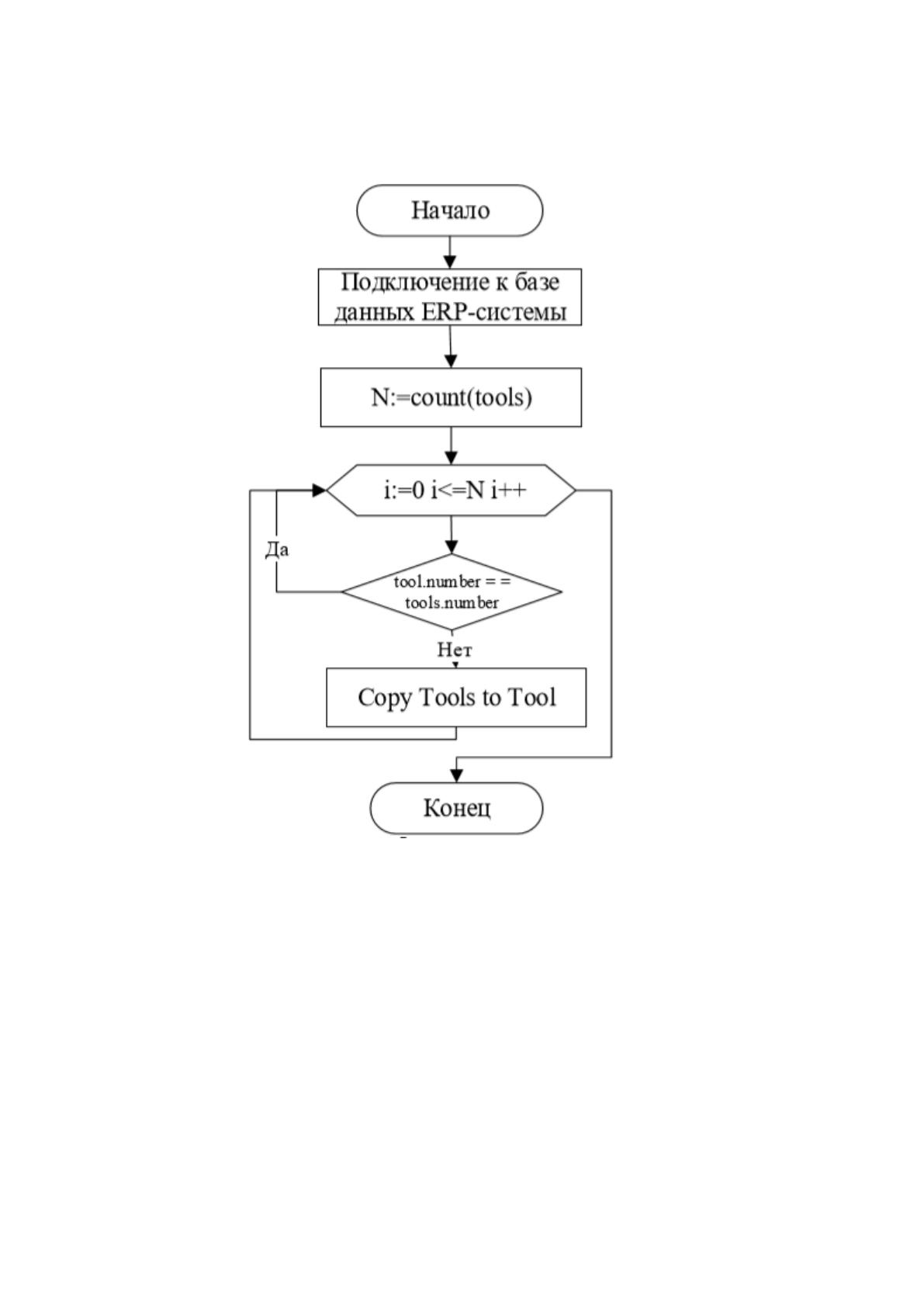

Рисунок 2.15. – Алгоритм работы модуля загрузки данных об
оборудовании
После заполнения справочников необходимо ввести плановые
значения показателей технического состояния оборудования. Алгоритм
ввода данных о значениях плановых показателей технического состояния
оборудования представлен на рисунке 2.16.
Сотрудник открывает форму ввода данных плановых показателей,
выбирает оборудование, вводит наименование показателя и его значение.
80

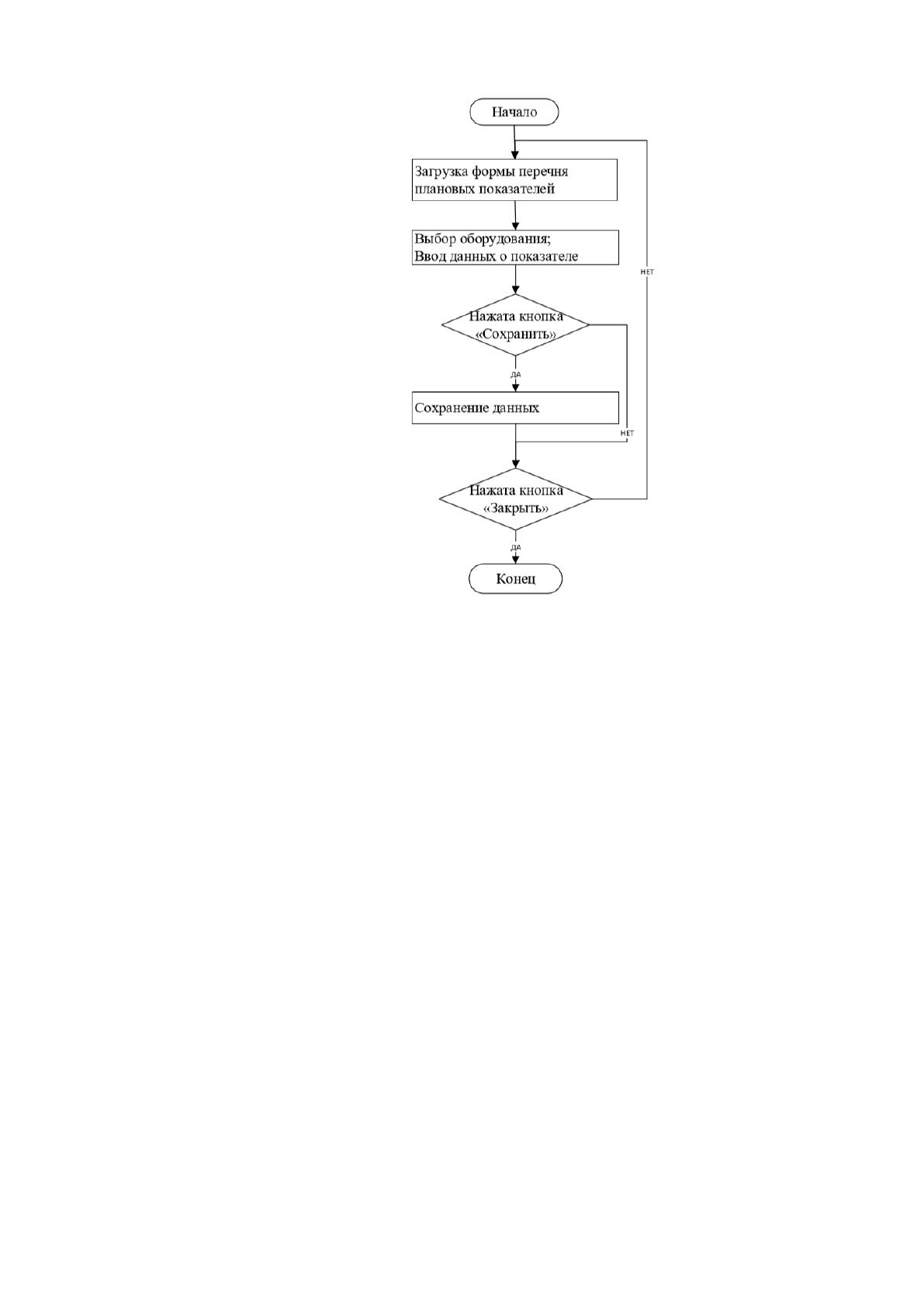

Рисунок 2.16 – Алгоритм ввода данных о плановых значениях
показателей
Теперь рассмотрим алгоритм измерения фактических показателей
технического состояния оборудования.
Для измерения показателей пользователь открывает форму
фактических показателей и нажимает кнопку «Измерить». Система
отправляет команду проверки пропускной способности оборудованию и
выводит результат в поля формы.
Затем система рассчитывает отклонения плановых показателей от
фактических и выводит их значения на форму. Отклонения, имеющие
отрицательные значения выделяются красным цветом. Алгоритм измерения
фактических показателей технического состояния оборудования представлен
на рисунке 2.17.
81

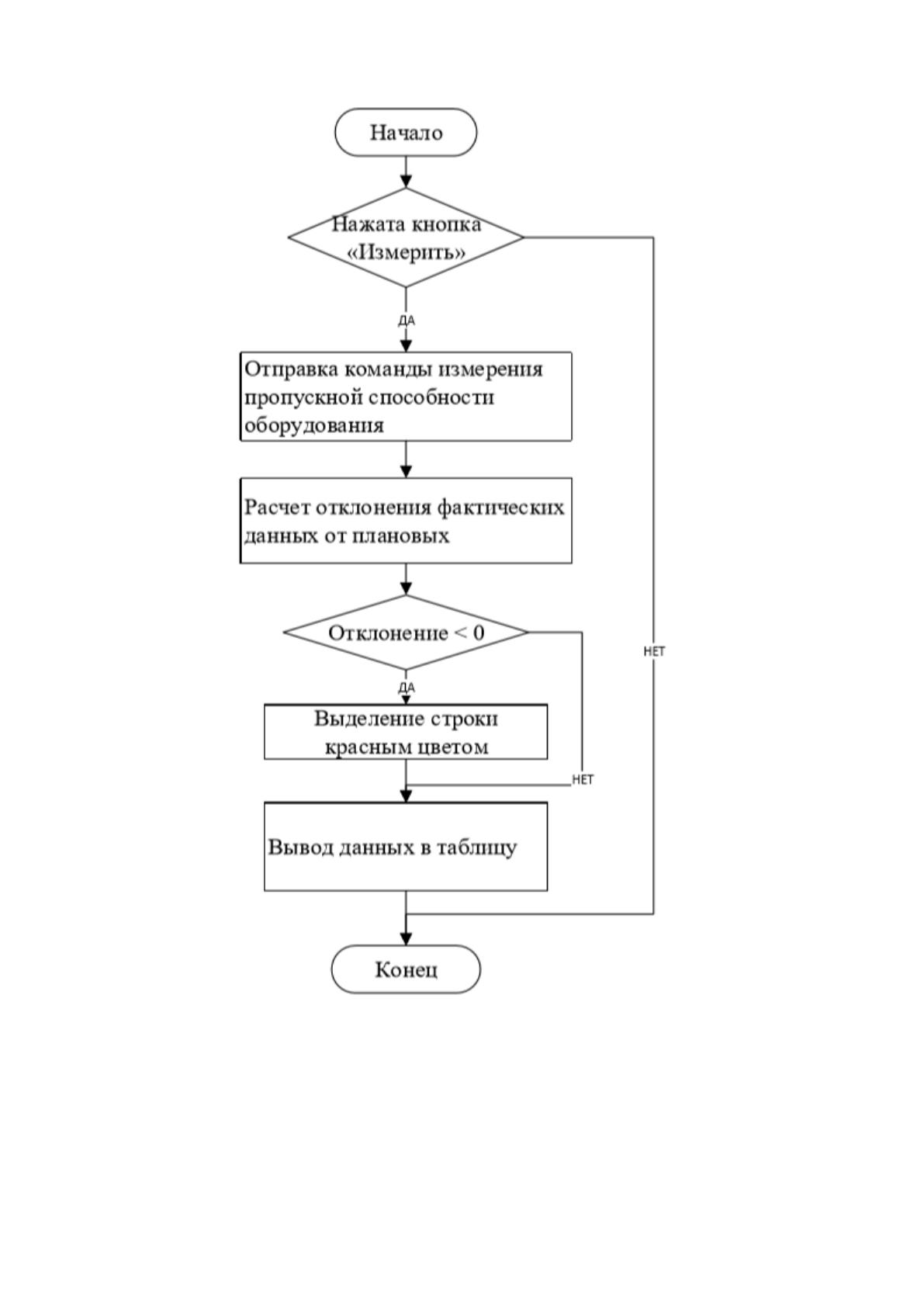

Рисунок 2.17 – Алгоритм измерения фактических показателей
технического состояния оборудования
На рисунке 2.18 представлен алгоритм создания протокола проверки
технического состояния оборудования. В нем отражены данные об
оборудовании, фактические показатели которого имеют отклонение от
82
плановых. Для каждой единицы такого оборудования пользователь вводит
решение о замене или ремонте оборудования.

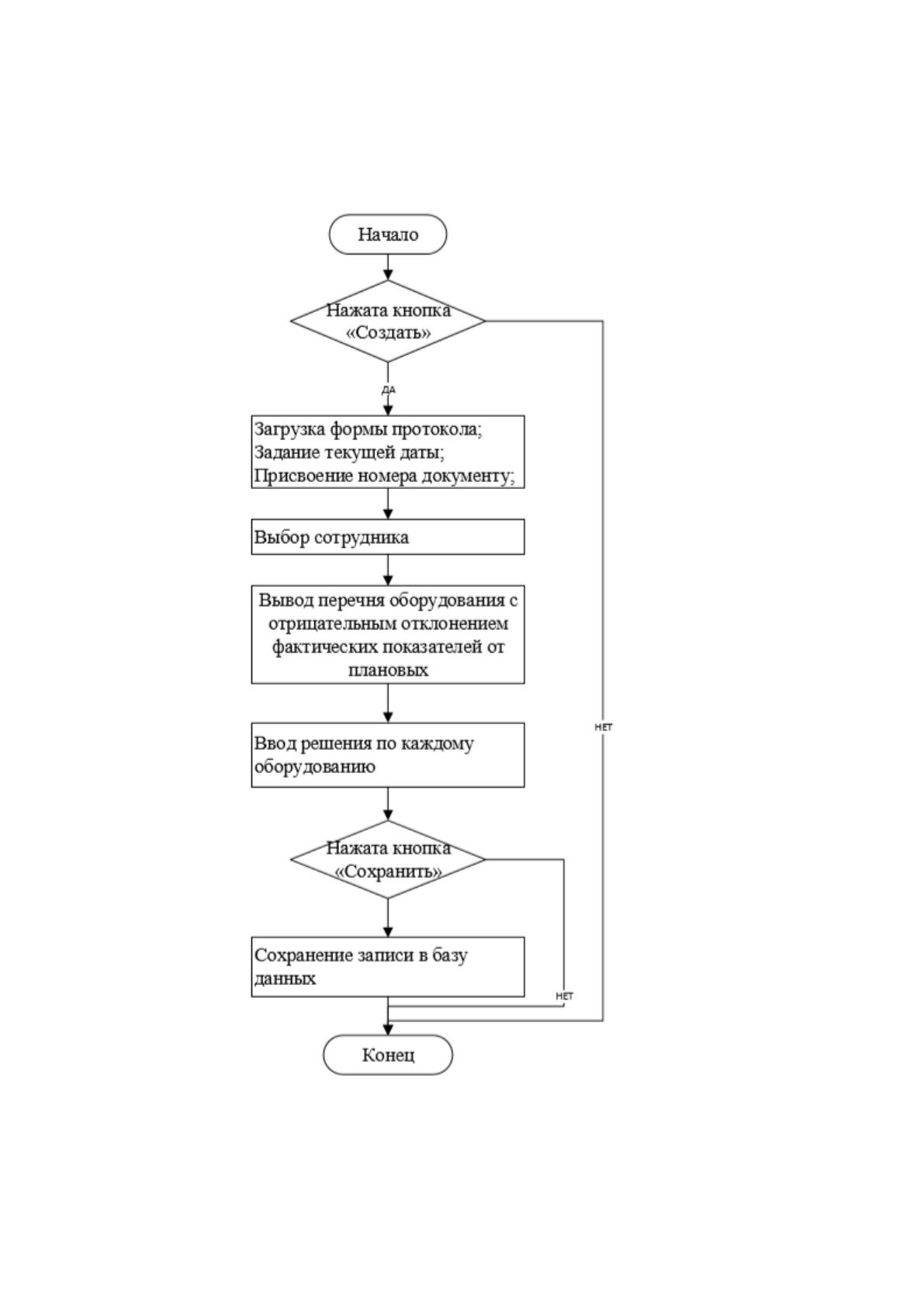

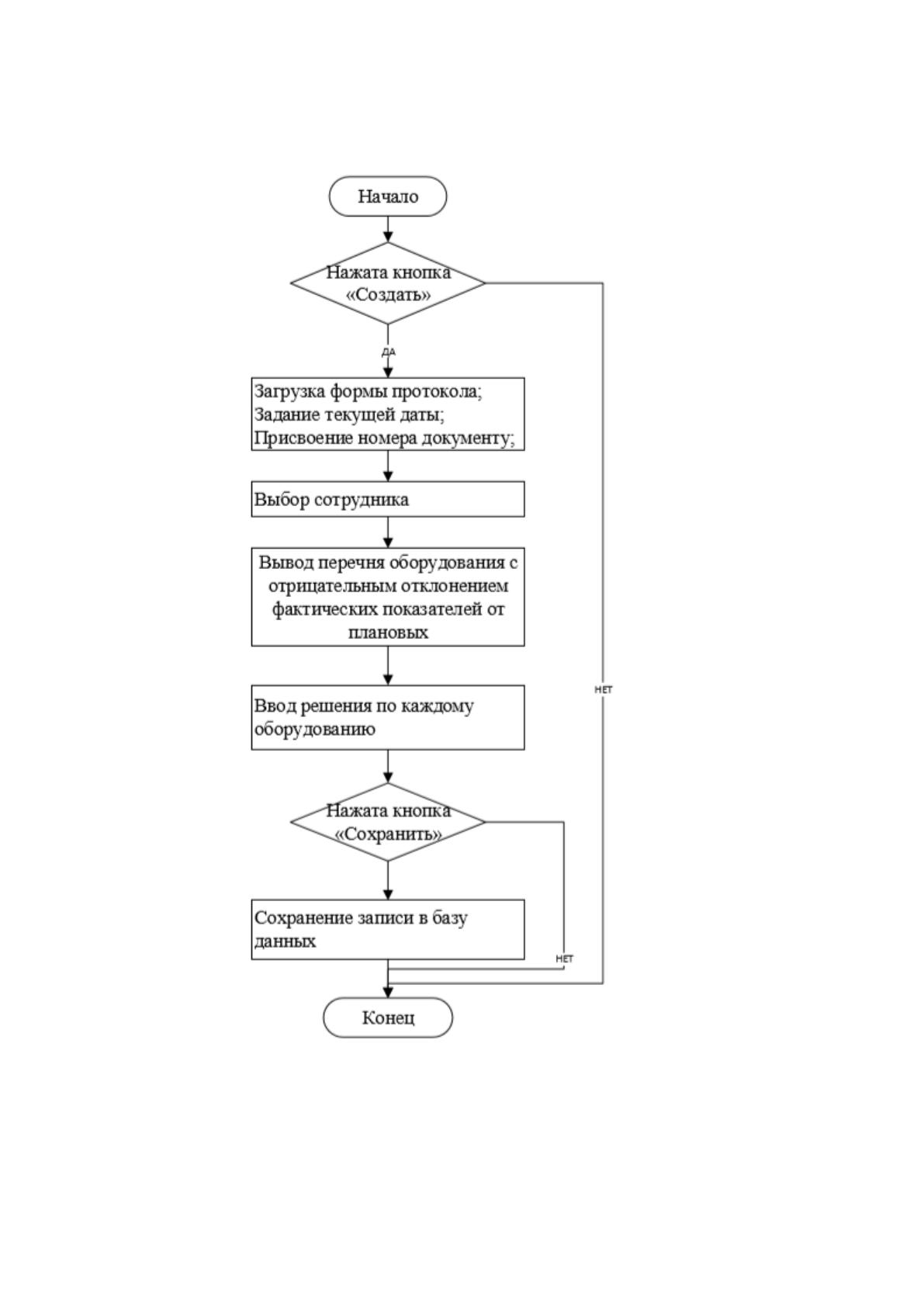

Рисунок 2.18 – Алгоритм создания протокола проверки технического
состояния оборудования
В результате работы в системе можно сформировать отчет, в котором
будут выводиться либо значения фактических показателей за выбранный
83
период времени, либо значения отклонений фактических данных от
плановых. При формировании отчета необходимо ввести даты для выборки
задач. Алгоритм формирования отчета представлен на рисунке 2.19.
Рисунок 2.19 – Алгоритм формирования отчетности
Программный код описанных модулей приведен в Приложении 1.
84
2.4. Контрольный пример реализации проекта и его описание
Контрольный пример реализации проекта представляет собой
описание работы в разработанной системе. Для этого нужно осуществить
ввод данных и проверить корректность их обработки. Поскольку начало
работы в системе начинается с авторизации пользователя, введем тестовые
данные для входа в систему и убедимся, что в результате к приложению
предоставляется доступ. Ввод данных учетной записи представлен на
рисунке 2.20

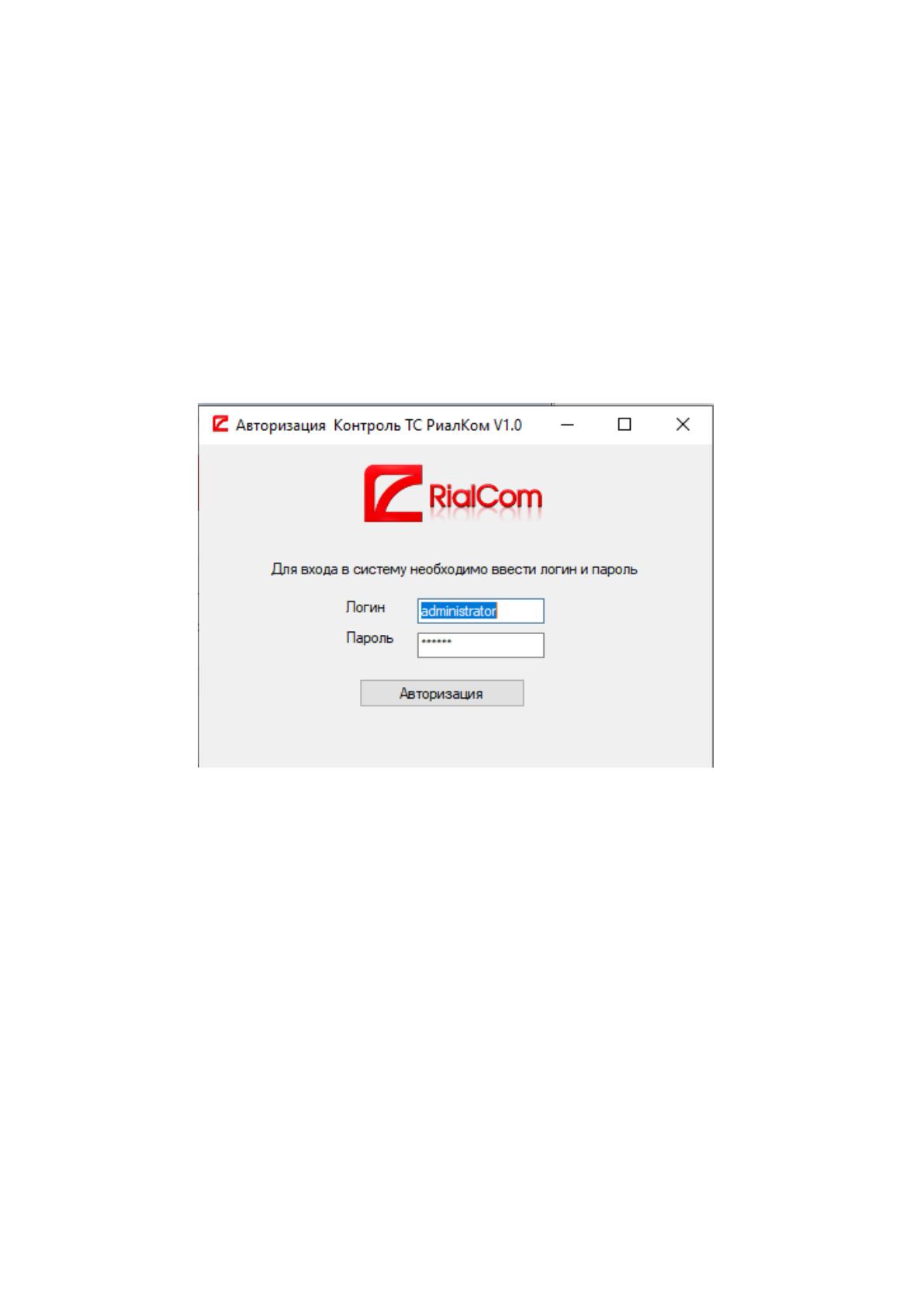

Рисунок 2.20 – Авторизация в системе
После успешной авторизации для того, чтобы можно было
осуществлять работу в системе, необходимо заполнить справочную
информацию. Заполнение справочника сотрудников ИТ-отдела
осуществляется вручную администратором системы. На рисунке 2.21
представлено заполнение справочника сотрудников.
85

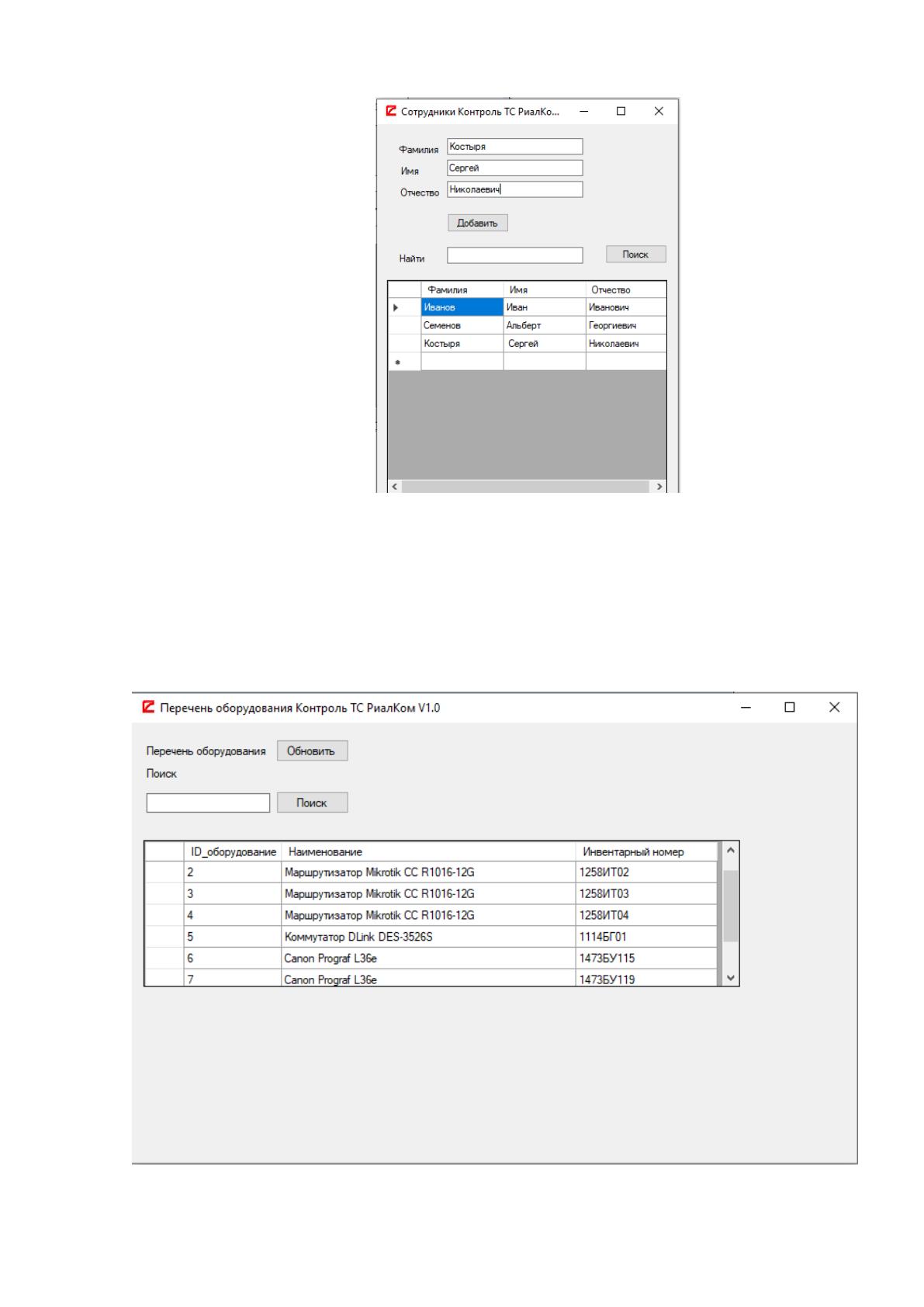

Рисунок 2.21 – Заполнение справочника сотрудников
Заполнение справочника оборудования осуществляется с помощью
загрузки данных в систему из ERP-системы. Протестируем функцию
загрузки данных об оборудовании. Результат загрузки данных представлен
на рисунке 2.22.
Рисунок 2.22 – Результат загрузки данных в справочник оборудования
86
Теперь введем значения плановых показателей технического
состояния для имеющегося оборудования. Ввод плановых показателей
представлен на рисунке 2.23.

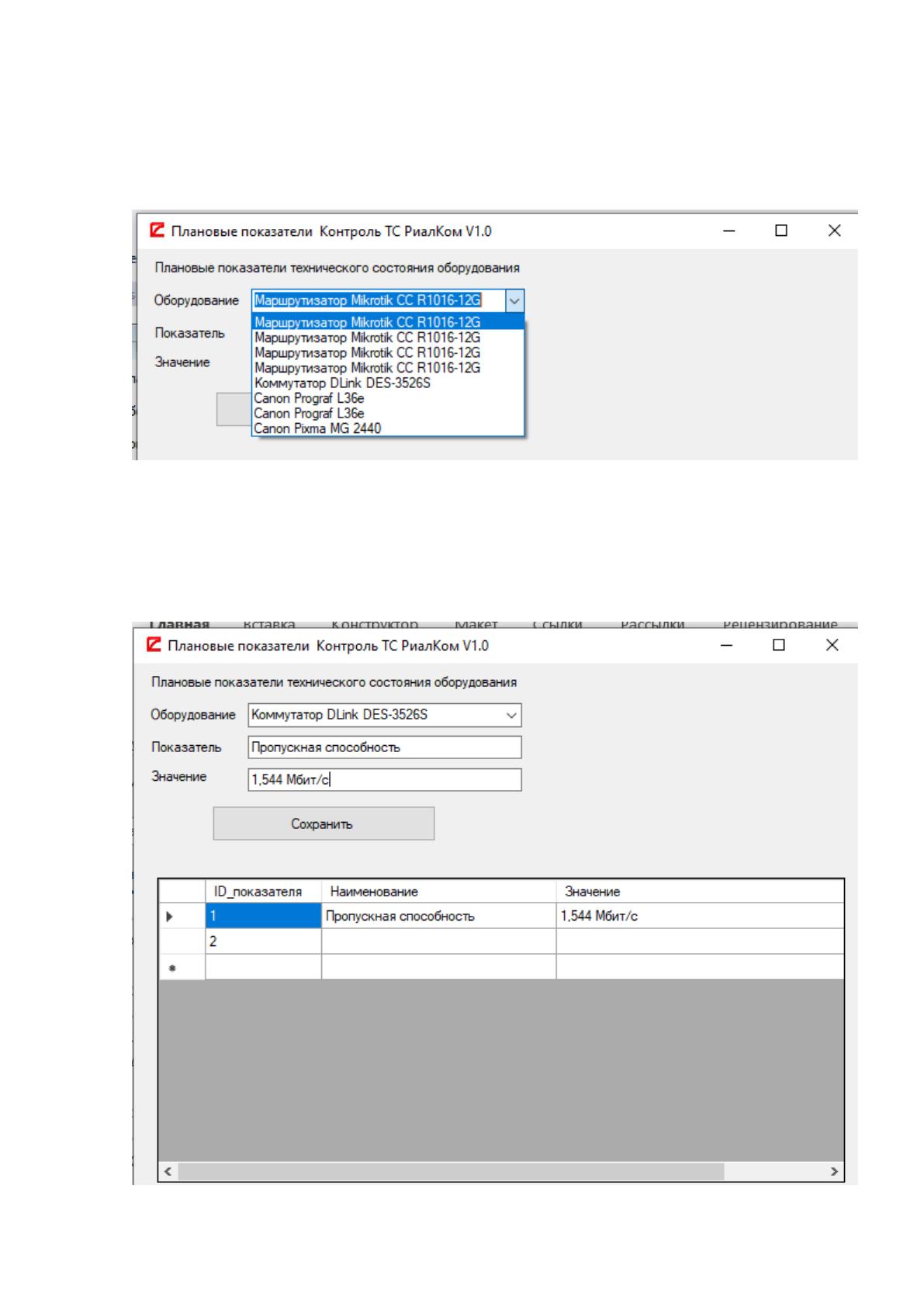

Рисунок 2.23 – Ввод данных о плановых показателях
На рисунке 2.24 представлен результат ввода данных о плановых
показателях.
