56
Таблица 2.10
Таблица «Заявка»
Наименование
реквизита
Тип
данных
Значение
id заявки
INT(11)
Код заявки
Дата составления заявки
Date
Дата составления заявки
id статуса
INT(11)
Код статуса
id неисправности
INT(11)
Код неисправности
Текст заявки
VARCHAR(45)
Текст заявки
id сотрудника
INT(11)
Код сотрудника
id технического средства
INT(11)
Код технического средства
id вида обращения
INT(11)
Код вида обращения
Таблица 2.11
Таблица «Статус»
Наименование
реквизита
Тип
данных
Значение
id статуса
INT(11)
Код статуса
Наименование статуса
VARCHAR(45)
Наименование статуса
Таблица 2.12
Таблица «Техническое средство»
Наименование
реквизита
Тип
данных
Значение
id технического средства
INT(11)
Код технического средства
Наименование
технического средства
VARCHAR(45)
Наименование технического
средства
Дата ввода в эксплуатацию
Date
Дата ввода в эксплуатацию
Первоначальная стоимость
INT(11)
Первоначальная стоимость
Примечание
VARCHAR(45)
Примечание
Таблица 2.13
Таблица «Неисправность»
Наименование
реквизита
Тип
данных
Значение
id неисправности
INT(11)
Код неисправности
Наименование
неисправности
VARCHAR(45)
Наименование неисправности
Таблица 2.14
Таблица «Вид обращения»
Наименование
реквизита
Тип
данных
Значение
id вида обращения
INT(11)
Код вида обращения
Наименование вида
обращения
VARCHAR(45)
Наименование вида
обращения
57
Таким образом, были описаны таблицы и их атрибуты, которые служат
основанием базы данных и ядром разрабатываемой информационной системы
предприятия.
2.3.3. Структурная схема пакета (дерево вызова программных
модулей)
Опишем назначение модулей разрабатываемой информационной
системы:
– модуль инициализации обеспечивают быстрый запуск
информационной системы;
– модуль главного меню обеспечивает доступ ко всем объектам
информационной системы;
– модуль справочников обеспечивает доступ ко всем справочникам
информационной системы;
– модуль запросов и отчетов обеспечивает доступ ко всем запросам и
отчетам информационной системы;
– модуль работы с базой данных обеспечивает хранение объектов
информационной системы.
Структурная схема пакета отражает взаимосвязь модулей разработанной
информационной системы, рис. 2.6.
Модуль инициализации
программы
Модуль главного меню
информационной системы
Модуль справочников Модуль запросов и отчетов
Модуль работы с базой
данных
Рис. 2.6. Структурная схема пакета
58
Представленная структурная схема пакета включает все разработанные
модули и отражает взаимосвязи между ними.
2.3.4. Описание программных модулей
Программный модуль - согласно ГОСТ 19781 - 90 - программа или
функционально законченный фрагмент программы, предназначенный для:
хранения; трансляции; объединения с иными программными модулями;
загрузки в оперативную память.
Программный модуль (program module) – программа или отдельная ее
функциональная часть, рассматриваемая как единое целое в контекстах
хранения, замены, трансляции, объединения с другими программными
модулями и ее загрузки в оперативную память ЭВМ. Различают объектный и
загрузочный модули [ 22 ].

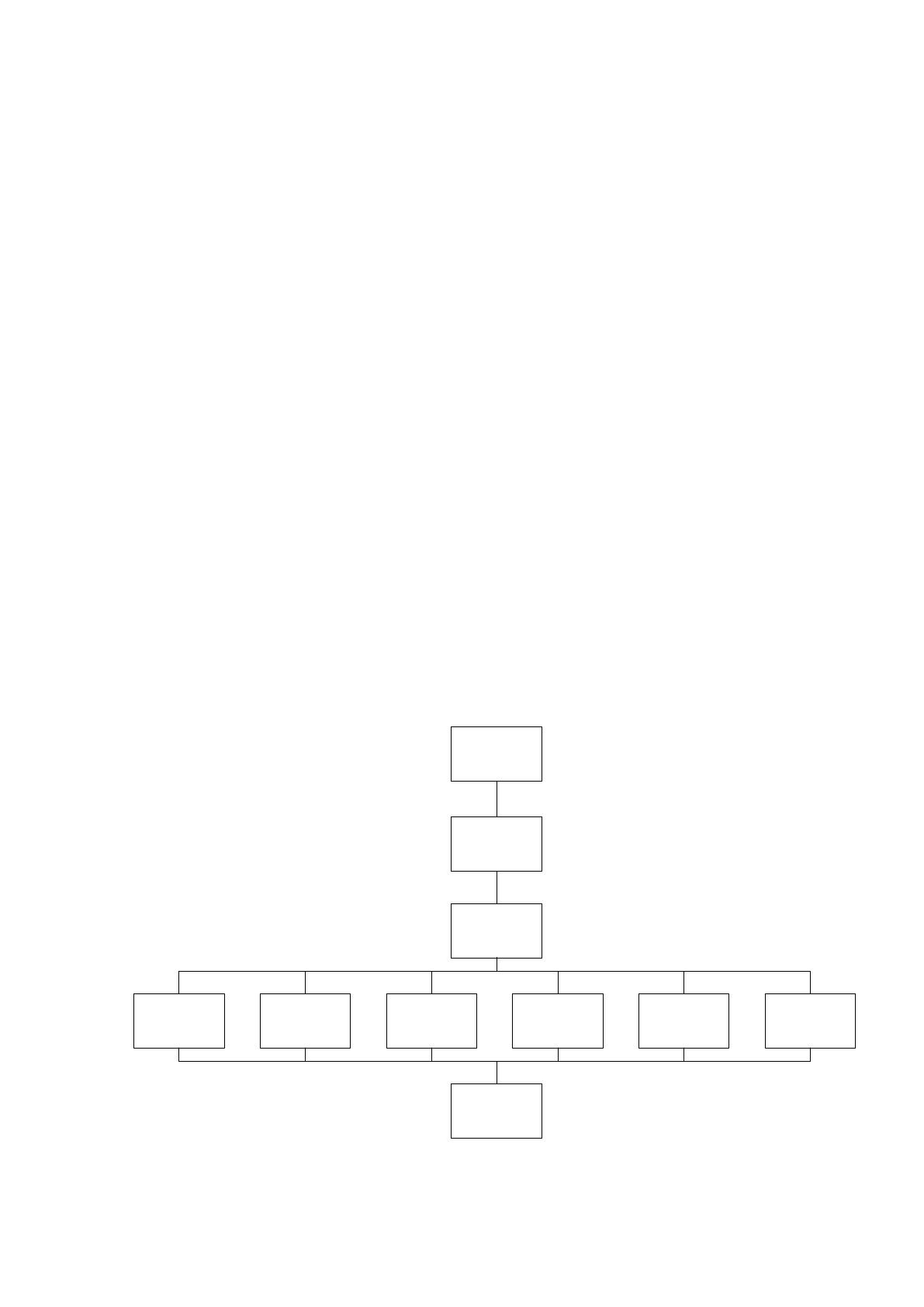

Структурная схема модуля работы с базой данных информационной
системы представлена на рис. 2.7.
Модуль работы с
базой данных
Инициализация
базы данных
Набор действий с
базой данных
Переход к
следующему
элементу
таблицы БД
Переход к
предыдущему
элементу
таблицы БД
Переход к
первому
элементу
таблицы БД
Переход к
последнему
элементу
таблицы БД
Сохранить
изменения
Выполнить поиск
Сохранить
таблицу базы
данных
Рис. 2.7. Структурная схема модуля работы с базой данных
59
Такая организация структуры информационной системы позволяет
добиться максимального эффекта от ее внедрения.
2.4. Контрольный пример реализации проекта и его описание
Взаимодействие с информационной системой выполняется при помощи
главного меню.
Главное меню разработанной информационной системы представлено
на рис. 2.8.
В структуре главного меню информационной системы включены
следующие пункты:
– справочники;
– документы;
– отчеты;
– завершение работы.

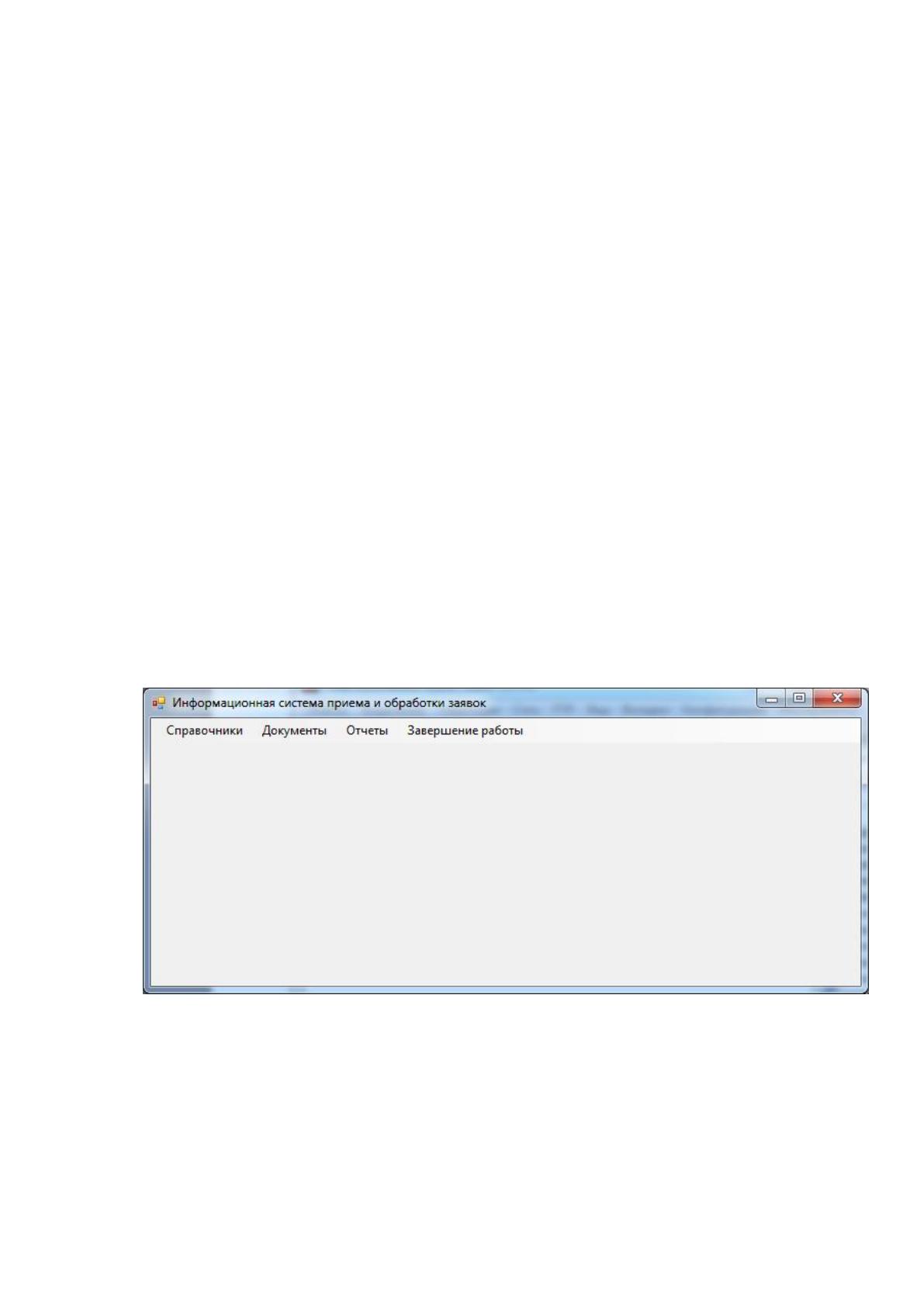

Рис. 2.8. Главное меню системы
Меню справочники информационной системы включают следующие
пункты:
– предприятие;
– отдел;
60
– сотрудник;
– должность;
– техническое средство;
– неисправность;
– вид обращения;
– статус.

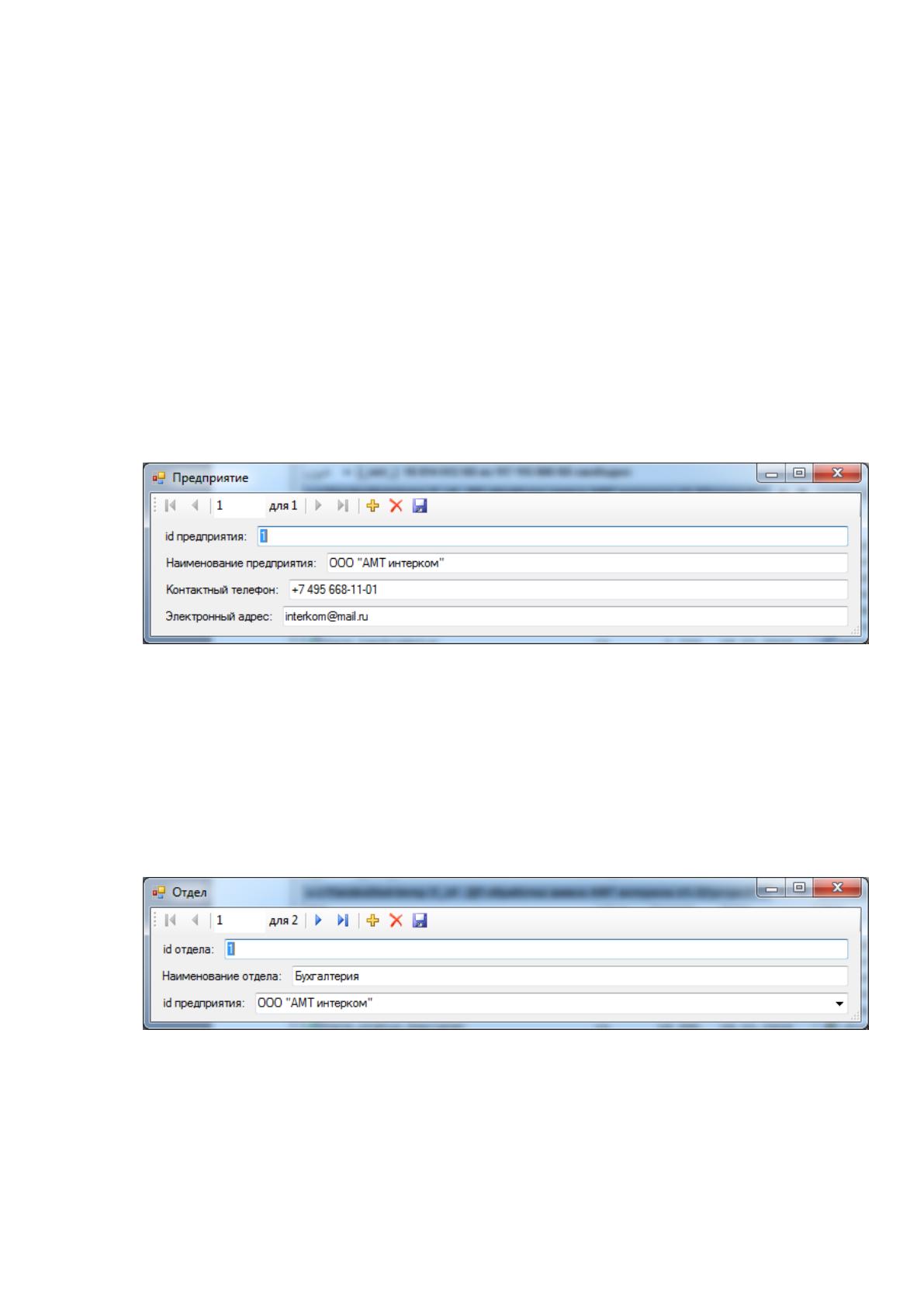

Работа в информационной системе с информацией о предприятии
выполняется при помощи справочника «Предприятие», который представлен на
рис. 2.9.
Рис. 2.9. Форма «Предприятие»
Работа в информационной системе с информацией о отделах
предприятия выполняется при помощи справочника «Отдел», который
представлен на рис. 2.10.
Рис. 2.10. Форма «Отдел»

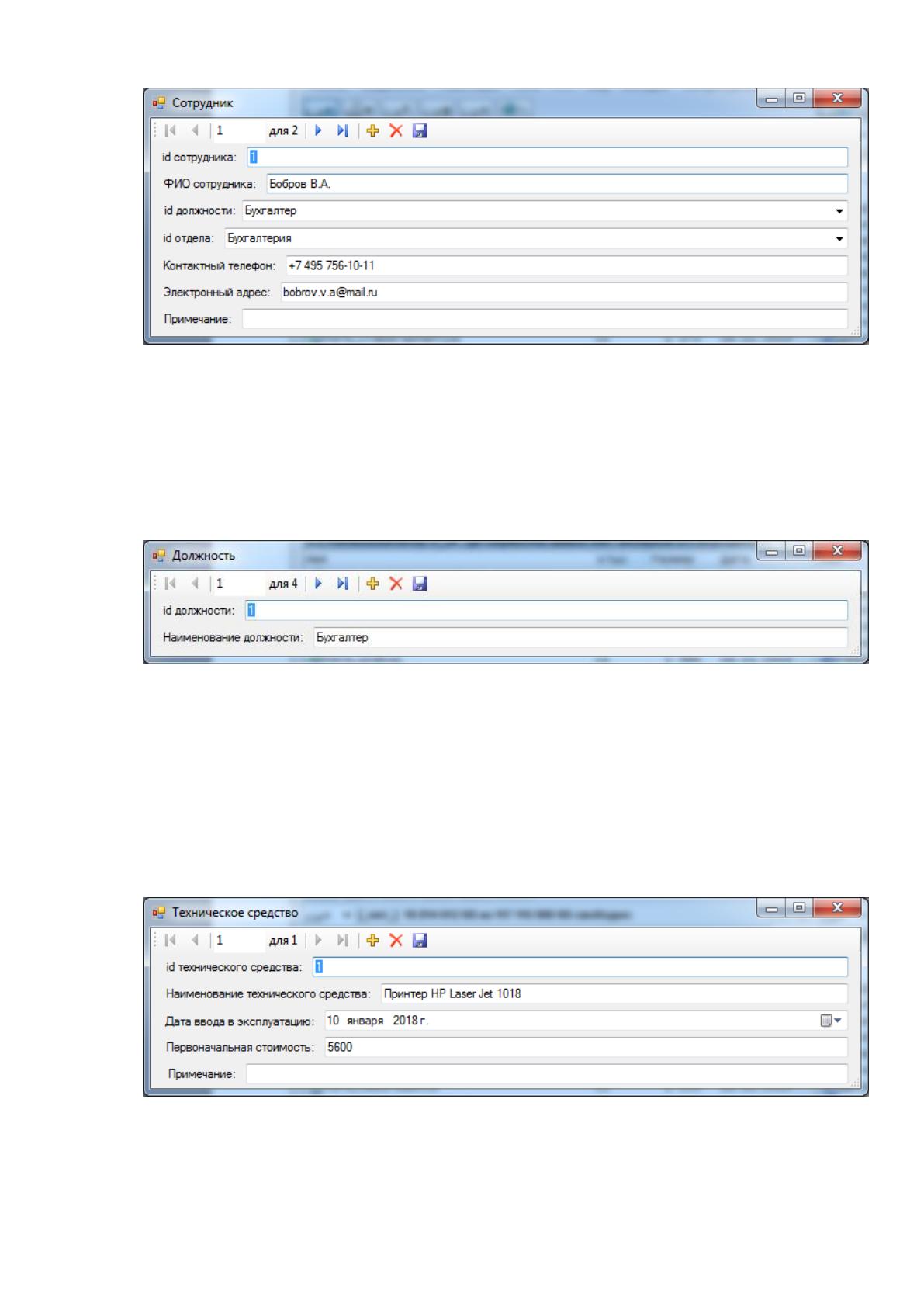

Работа с информацией о сотрудниках предприятия выполняется при
помощи справочника «Сотрудник», который представлен на рис. 2.11.
61
Рис. 2.11. Форма «Сотрудник»
Работа с информацией о должностях сотрудников выполняется при
помощи справочника «Должность», который представлен на рис. 2.12.
Рис. 2.12. Форма «Должность»
Работа в информационной системе с информацией о технических
средствах выполняется при помощи справочника «Техническое средство»,
который представлен на рис. 2.13.
Рис. 2.13. Форма «Техническое средство»
62

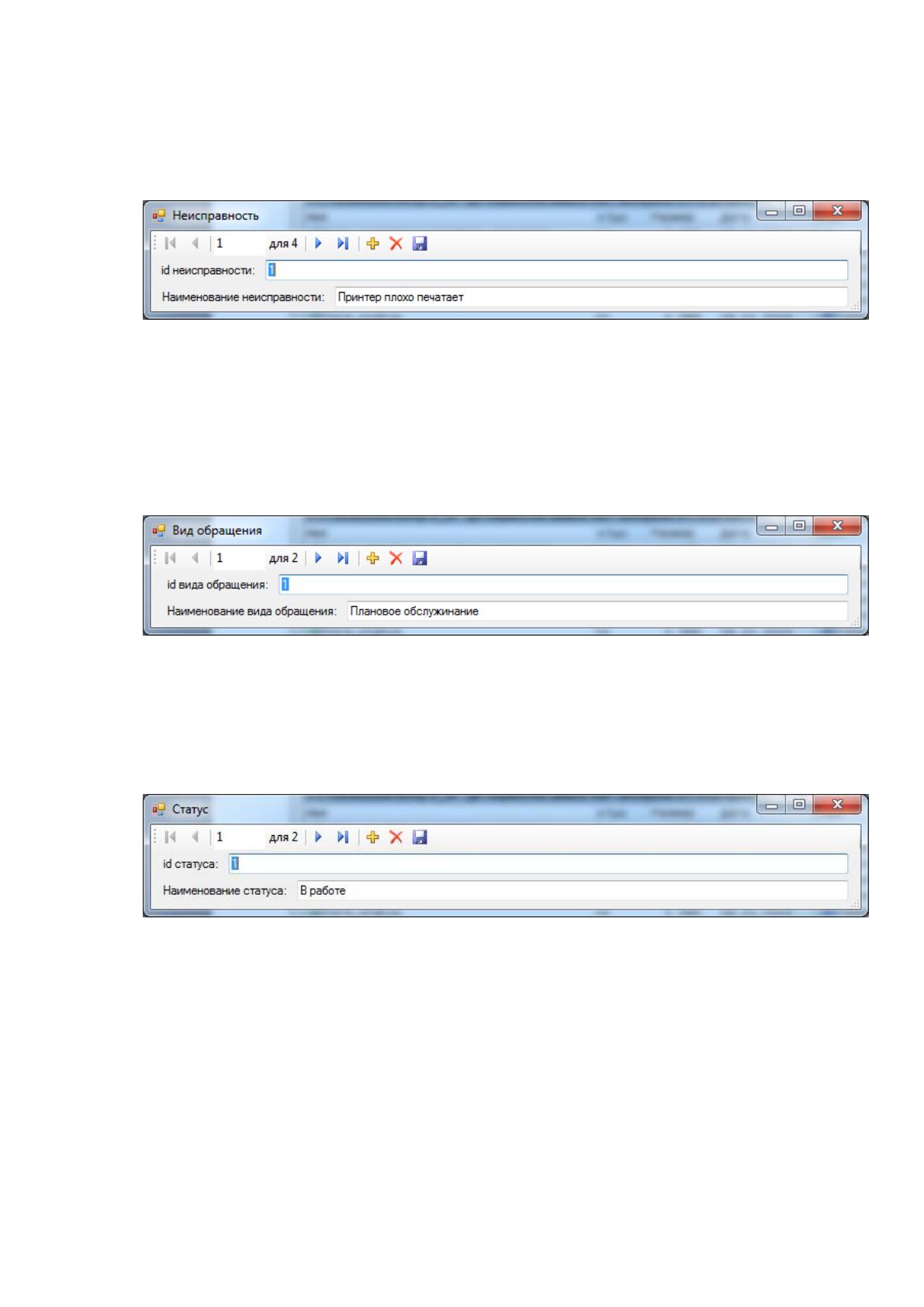

Информация о неисправностях технических средств выполняется при
помощи справочника «Неисправность», который представлен на рис. 2.14.
Рис. 2.14. Форма «Неисправность»
Информация о видах обращения в отдел техподдержки выполняется при
помощи справочника «Вид обращения», который представлен на рис. 2.15.
Рис. 2.15. Форма «Вид обращения»
Информация о статусе заявки выполняется при помощи справочника
«Статус», который представлен на рис. 2.16.
Рис. 2.16. Форма «Статус»
Меню документы разработанной информационной системы включают
следующие пункты:
– заявка;
– сдельный наряд.
63

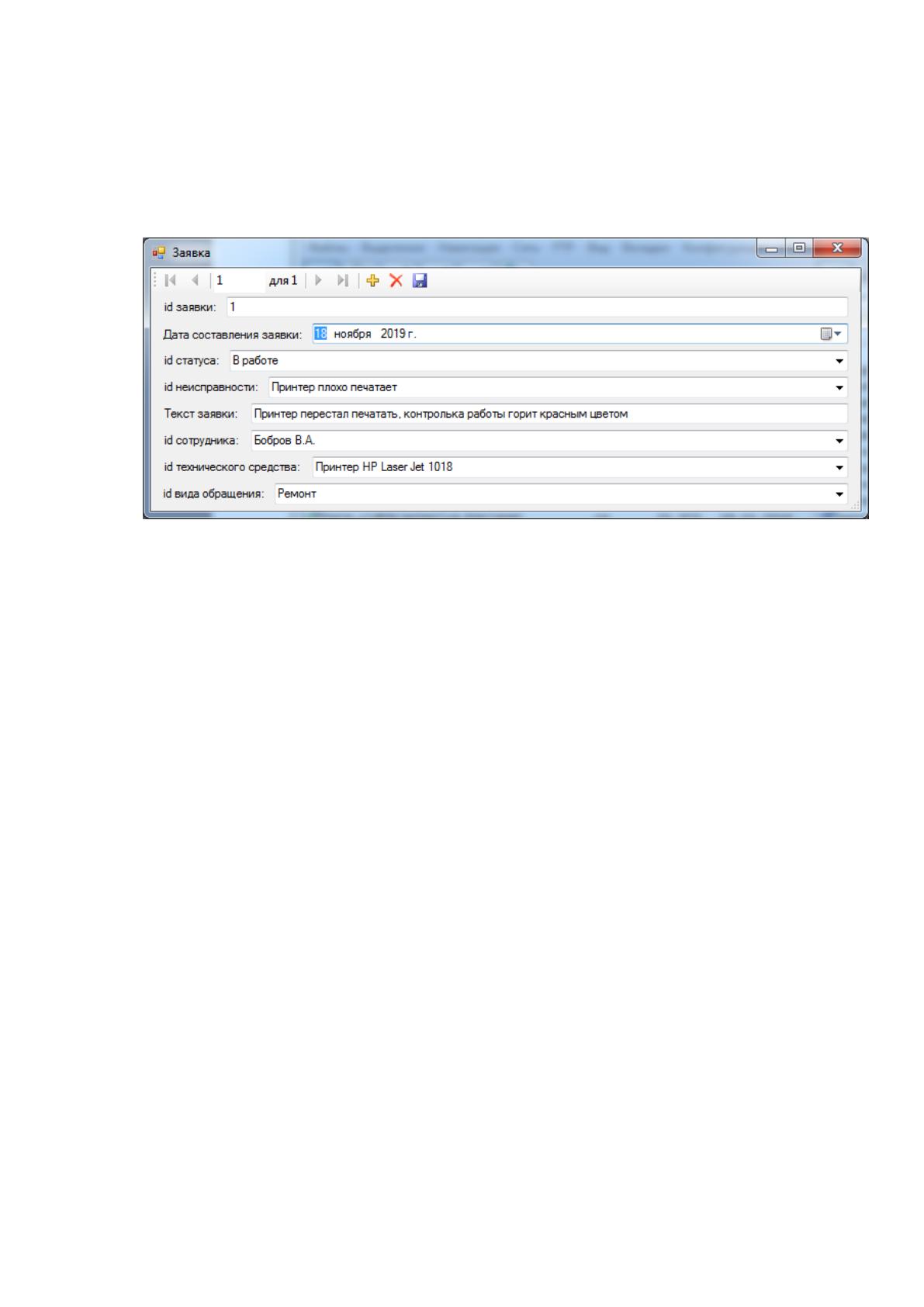

Обработка оперативной информации о заявках в отдел техподдержки
выполняется при помощи документа «Заявка», который представлен на рис.
2.17.
Рис. 2.17. Форма «Заявка»

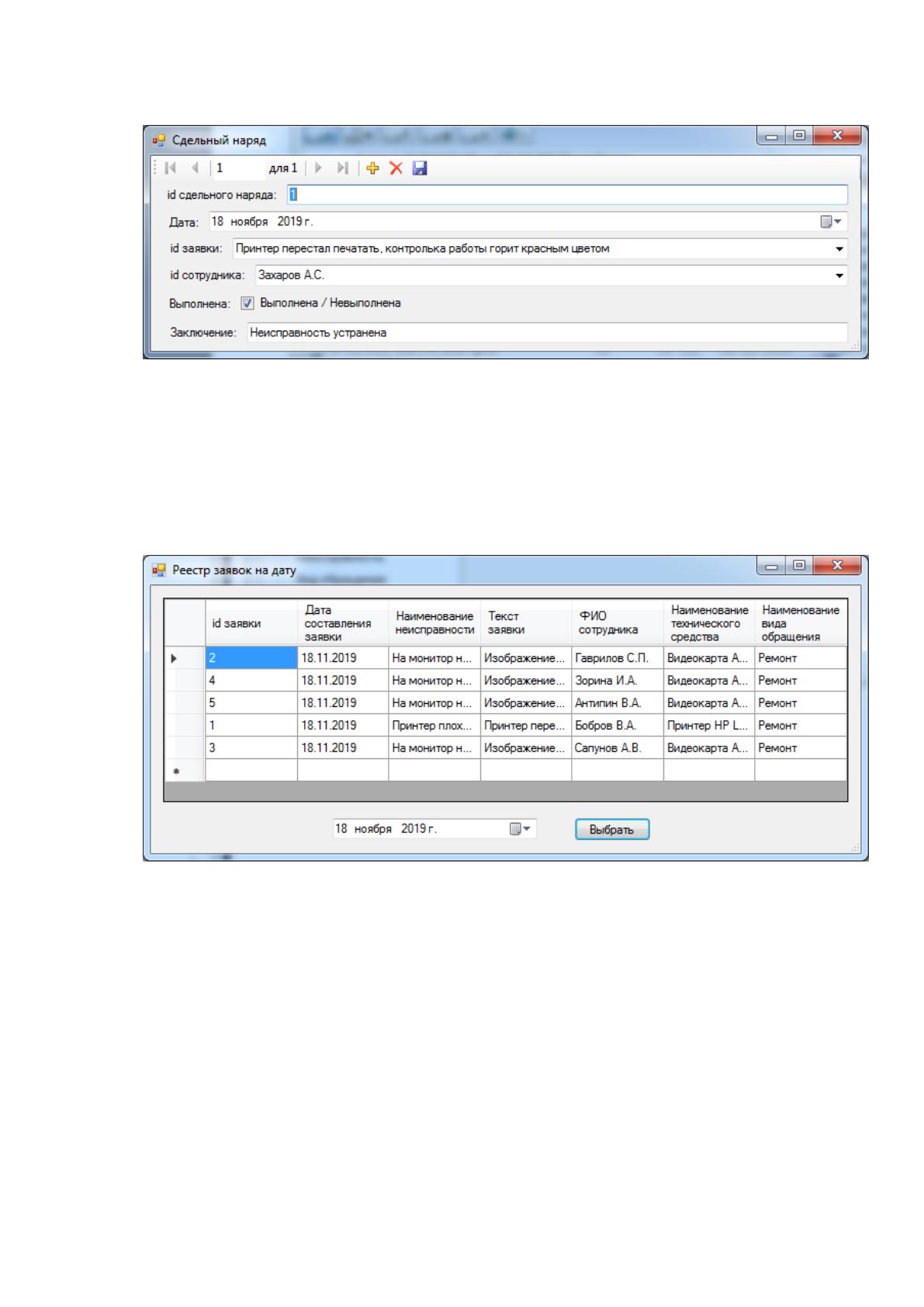

Обработка оперативной информации о сдельных нарядах по заявкам
выполняется при помощи документа «Сдельный наряд», который представлен
на рис. 2.18.
Меню отчеты разработанной информационной системы включают
следующие пункты:
– реестр заявок на дату;
– информация о заявке;
– график работ на дату;
– выполненные работы.
Запрос представляет собой специализированное средство выбора
необходимой информации из базы данных. Вопрос, сформированный по
отношению к базе данных, и есть запрос. Применяются два типа запросов: по
образцу и структурированный язык запросов [22].
SQL – запросы – это запросы, которые составляются (программистами)
из последовательности SQL – инструкций. Эти инструкции задают, что надо
сделать с входным набором данных для генерации выходного набора.
64
Рис. 2.18. Форма «Сдельный наряд»
Первый запрос «Реестр заявок на дату» позволяет пользователю
информационной системы получить реестр заявок на дату, рис. 2.19.
Рис. 2.19. Отчет «Реестр заявок на дату»

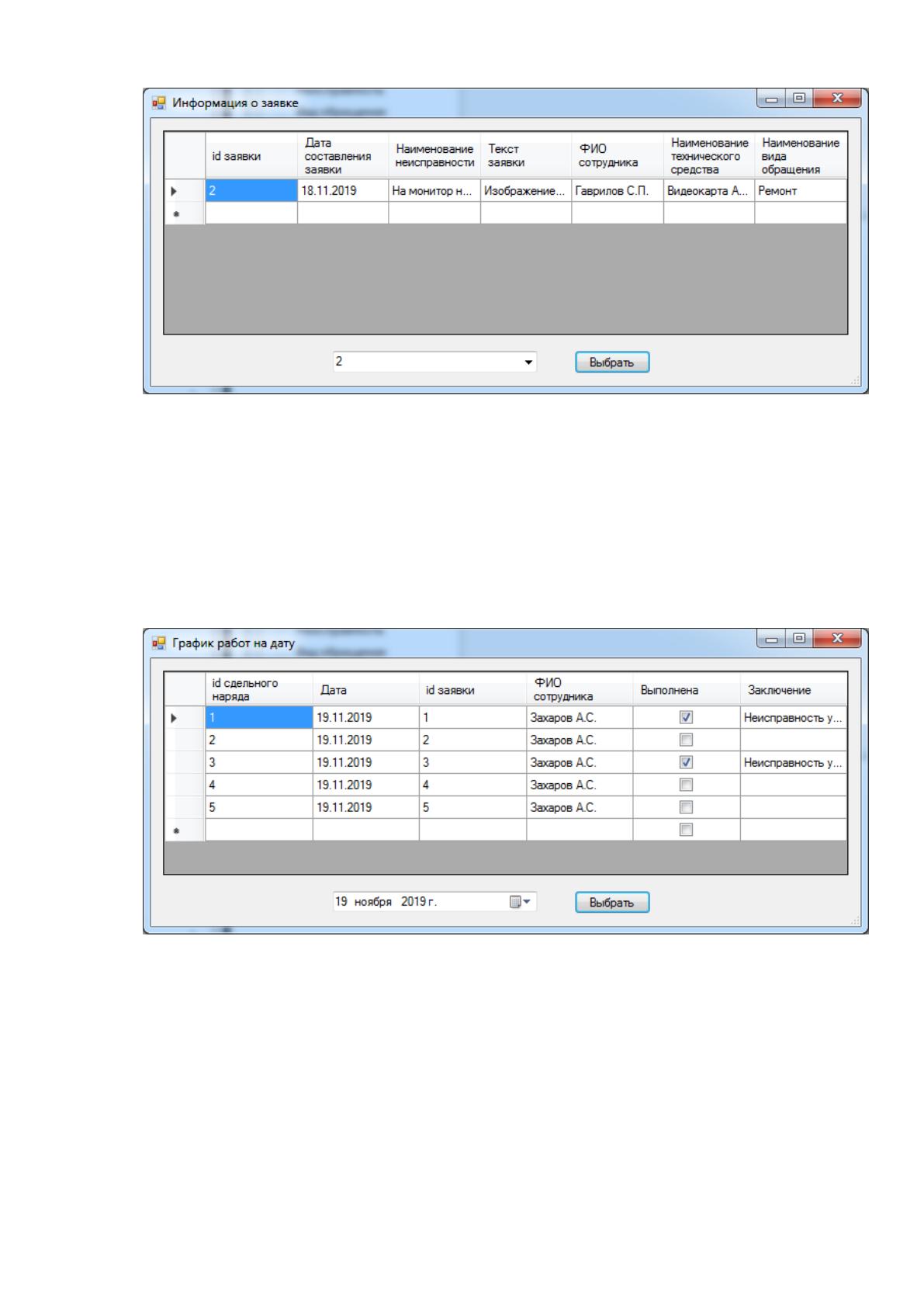

Следующий запрос «Информация о заявке» позволяет пользователю
информационной системы получить информацию о определенной заявке по ее
коду, рис. 2.20.
65
Рис. 2.20. Отчет «Информация о заявке»
Запрос «График работ на дату» позволяет пользователю
информационной системы сформировать график работ на определенную дату,
рис. 2.21.
Рис. 2.21. Отчет «График работ на дату»
Запрос «Выполненные работы» позволяет пользователю
информационной системы реестр выполненных заявок. Исходный код
программы представлен в Приложении. Вид формы с данными о выполненных
заявках представлен на рис. 2.22.
