В системе «1С: Предприятие» 8.3 существуют несколько видов
программных модулей. Они различаются по месту размещения и доступному
контексту. Дерево вызова программных модулей представлено на рис.2.30.
Аутентификация
Справочная
система
Рабочий
стол ИС
Подсистема
интерфейса
Оборудование
Размещение
оборудования
Журналы
Справочники
Ремонт и
модернизация
ОтчетыОтчеты
Рис. 2.30 Дерево вызова программных модулей
Модули форм – эти модули содержатся в формах конфигурации. Каждая
форма имеет свой индивидуальный модуль. В этих модулях возможно
объявление переменных, процедур и функций, которые будут доступны при
работе с формой извне во встроенном языке, дополняя контекст формы.
На основании схемы функций, которая заложена в будущее программное
обеспечение сразу можно спроектировать сценарии диалога. Именно в той
последовательности как было описано в предметной области, когда было
выполнено моделирование бизнес-процессов.
В контексте модуля формы доступны реквизиты формы, а также ее
свойства, методы и события.
Проект содержит элементы, представленные в таблице 2.31.
88

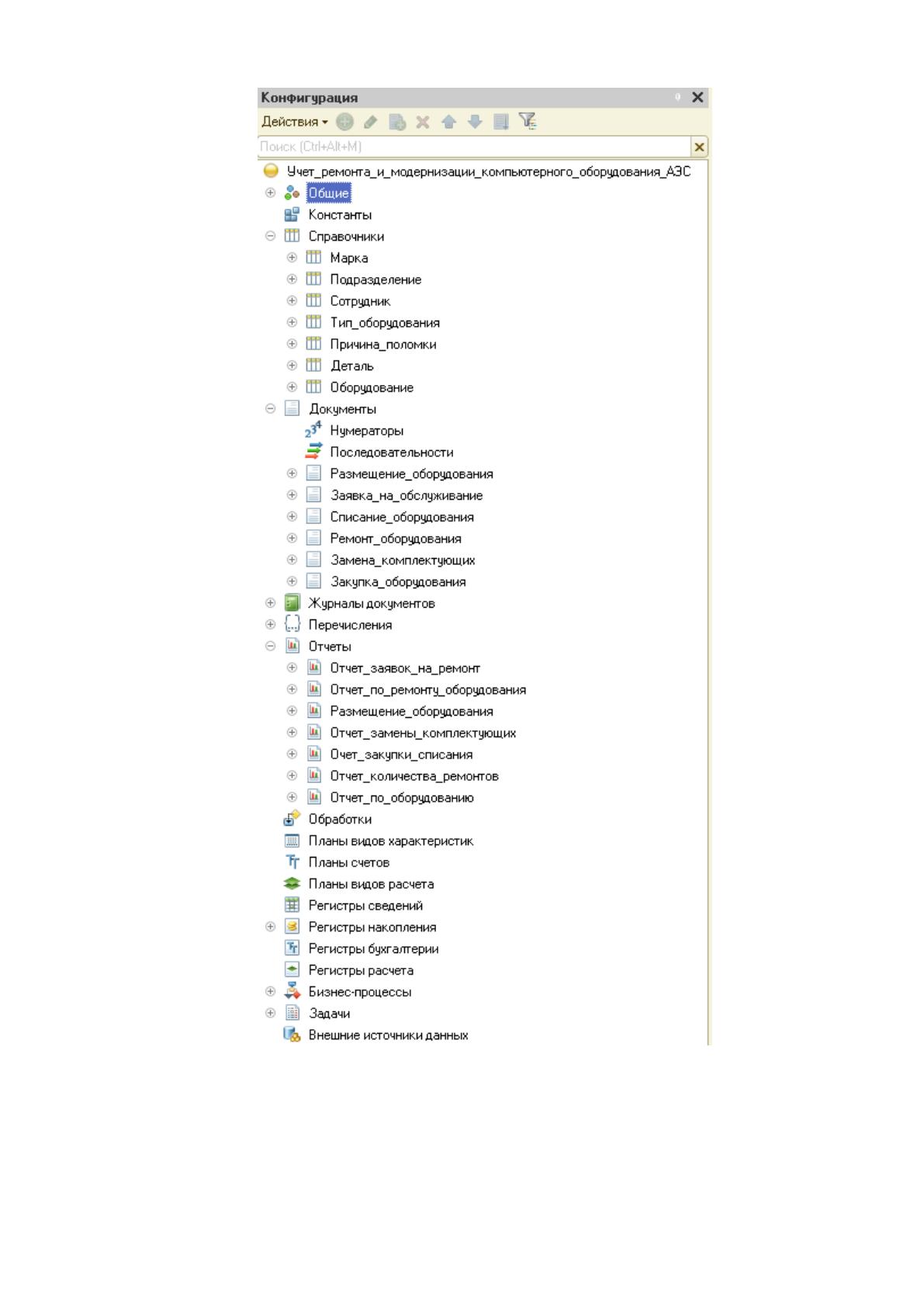

Рис. 2.31 Конфигурация 1С Предприятие
Отчеты - средство получения выходной информации. Источником данных
для построения отчетов служат документы, справочники и регистры, также
используется информация, хранящаяся в константах [57].
89
2.3.4. Описание программных модулей
А так же формы и объекты, разработанные с помощью встроенных
средств. Описание функциональных модулей ИС представлено в таблице 2.23.
Таблица 2.23
Описание функций модулей
Наименование модуля
Функции модуля
Модуль инициализации
интерфейса программы
После успешного входа в систему 1С Предприятие
запускает обработку графических элементов
Главная кнопочная форма
Формирует запуск форм, обеспечивает выполнении
обработок ИС
Модуль работы со
справочниками
Содержит визуальные средства работы с со
справочниками
Модель оборудования
Содержит визуальные средства работы с
оборудованием и деталями
Модуль размещения
оборудования
Содержит экранные формы для работы
размещением оборудования по подразделениям
Модуль ремонт и
модернизация
Содержит компоненты для работы с оборудованием,
ремонтом, списанием, закупками
Модуль журналы
Содержит формы журналов
Модуль отчетов
Содержит данные по отчетам выполняемым в
системе
Алгоритм при оформлении заявки на ремонт:
1. Дата указывается автоматически, номер заявки также автоматически
назначается системой;
2. Указывается специалист, который выполнил ремонт;
3. Проверка есть ли клиент в базе, указывается клиент, если его данные уже
есть в системе, переходим к пункту 5;
4. Если данных клиента в системе нет, то данные заносятся в систему;
5. Затем, формируется список деталей оборудования, указываем и их
количество;
6. Если ещё есть оборудование, которые надо добавить в список, переходим
к пункту 5;
90
7. Автоматически формируется количество замененных деталей.
8. Если деталей нет, то производится закупка.
9. Детали которые были заменены списываются.
Блок-схема алгоритма оформления заявки на ремонт приведена на
рисунке 2.32.

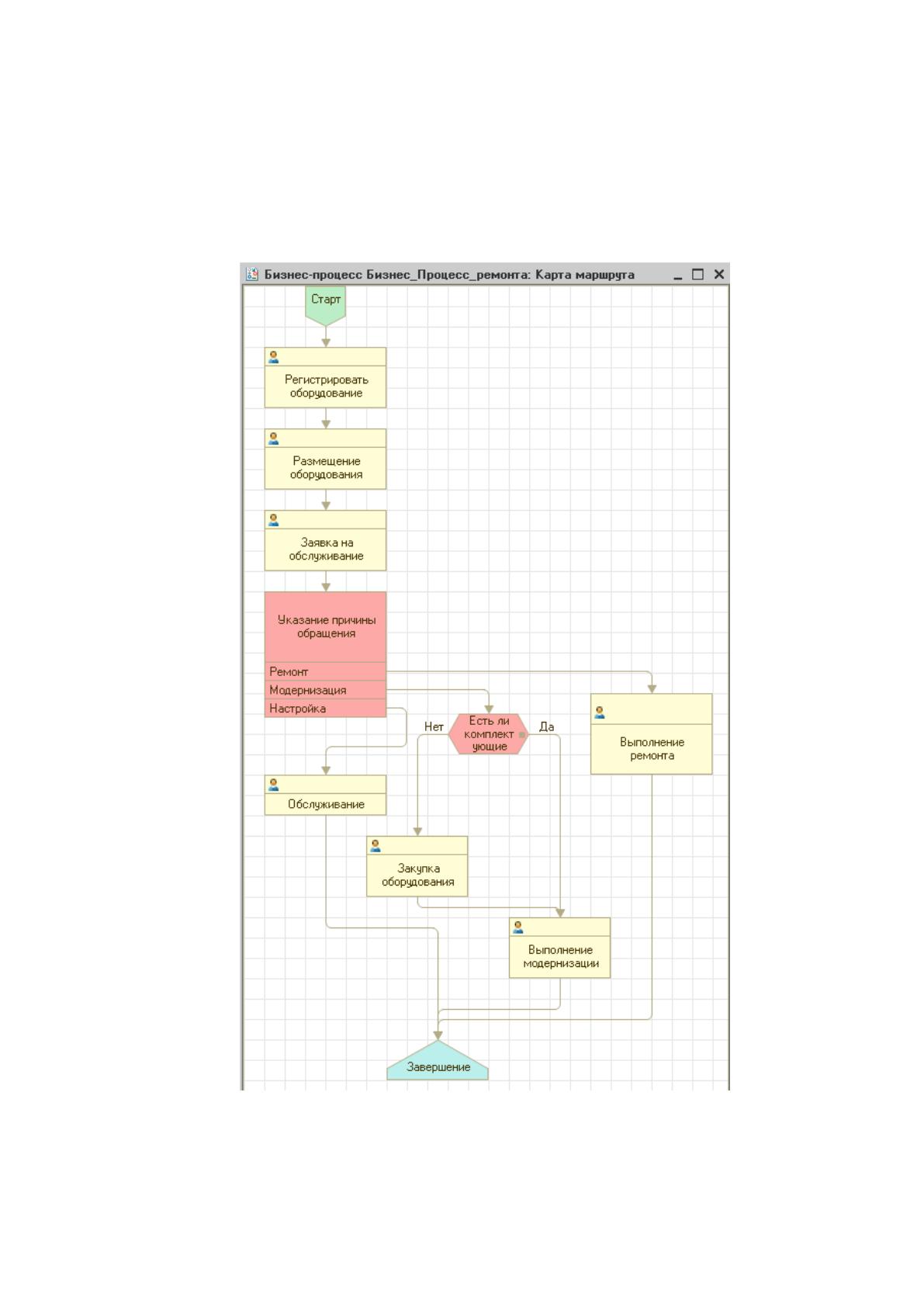

Рис. 2.32 Блок-схема бизнес-процесса работы по учету и модернизации
оборудования
Исходный код программы представлен в приложении 2.
91
2.4. Контрольный пример реализации проекта и его описание
Основным средством работы с системой, обеспечивающим
непосредственный доступ к функциям и данным, служат экранные формы. В
верхней строке (заголовке) окна выводится его наименование, имеется
несколько элементов управления. Типичными элементами управления являются
поля ввода, списки, кнопки.
Главная форма приложения представлена на рис. 2.33. С данной формы
осуществляется навигация по всем функциональным формам программы и
выполняются различные действия по манипулированию данными.

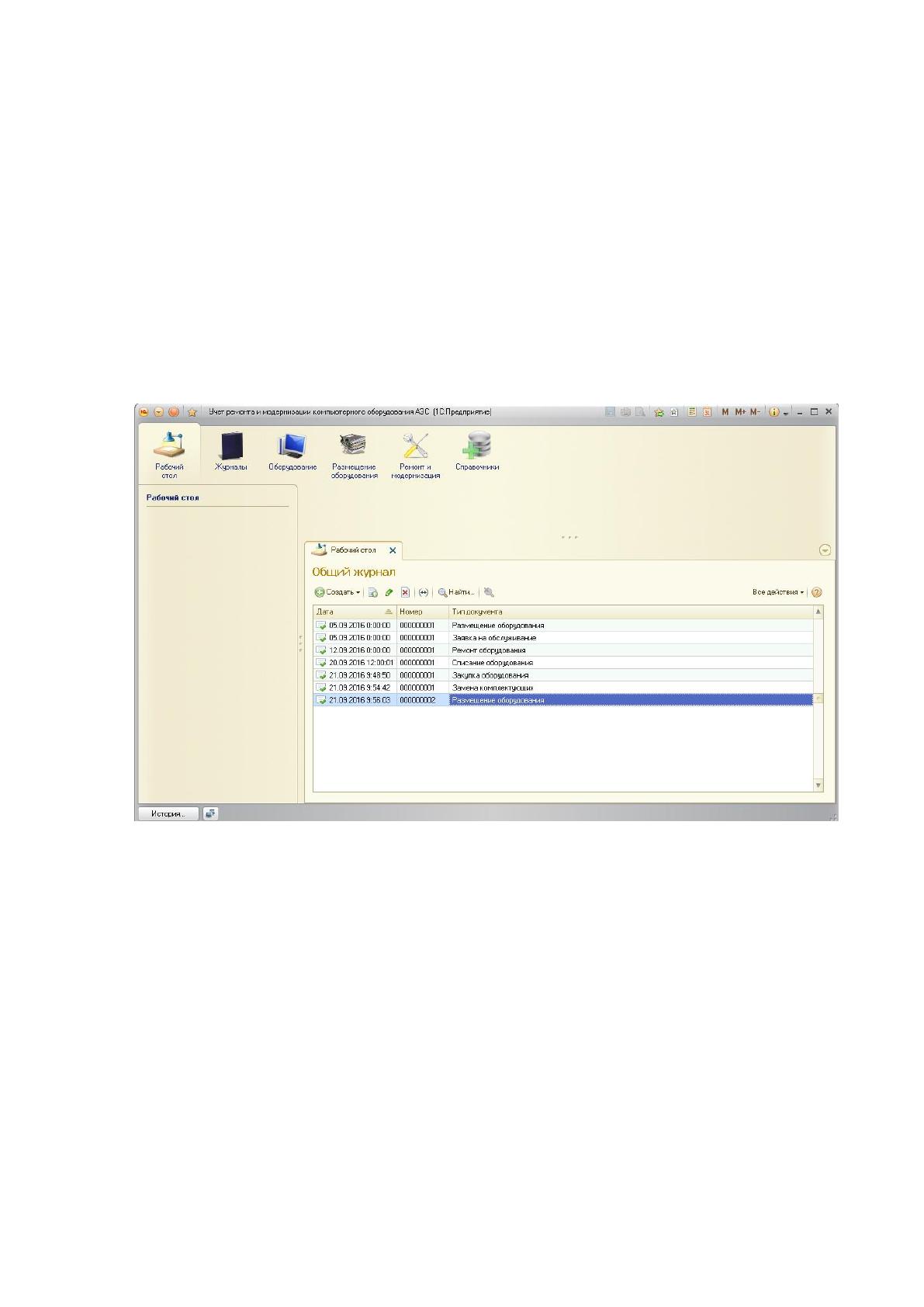

Рис. 2.33 Главная форма ИС «Учет ремонта и модернизации оборудования ПК»
Выбрав необходимую кнопку, пользователь переходит к следующей
форме, которая содержит определенный набор кнопок, отвечающий за
конкретную группу функций этой формы. В этих формах выполняются ввод
данных, поиск и вывод.
Форма по работе со справочниками представлена на рисунке 2.34. С
данной формы можно получить доступ ко всем имеющимся в системе
справочным формам.
92

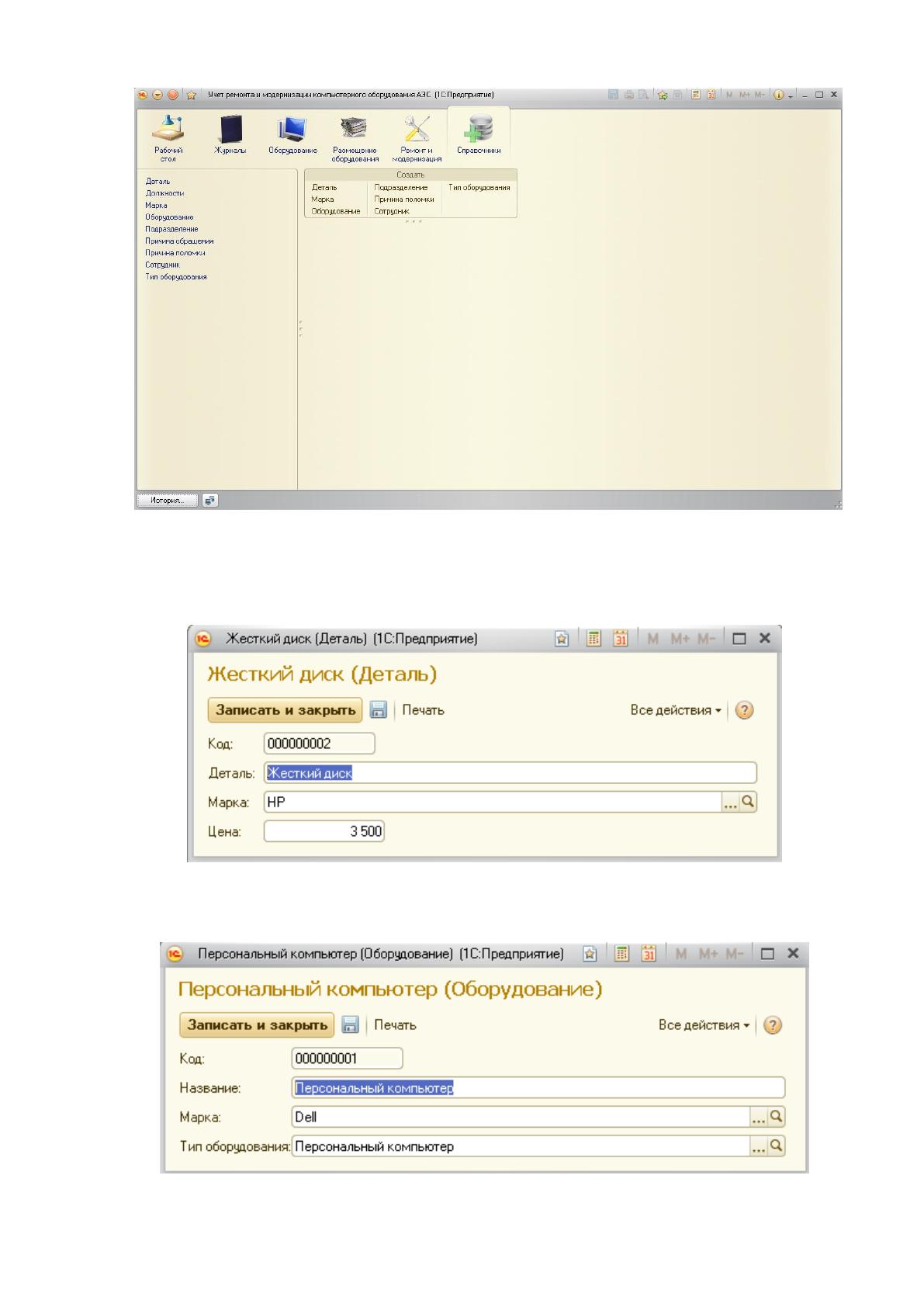

Рис. 2.34 Форма «Справочники»
Добавление элементов справочников представлено на рис. 2.35 – 2.37.
Рис. 2.35 Форма добавления элемента справочника «Деталь»
Рис. 2.36 Форма добавления элемента справочника «Оборудование»
93

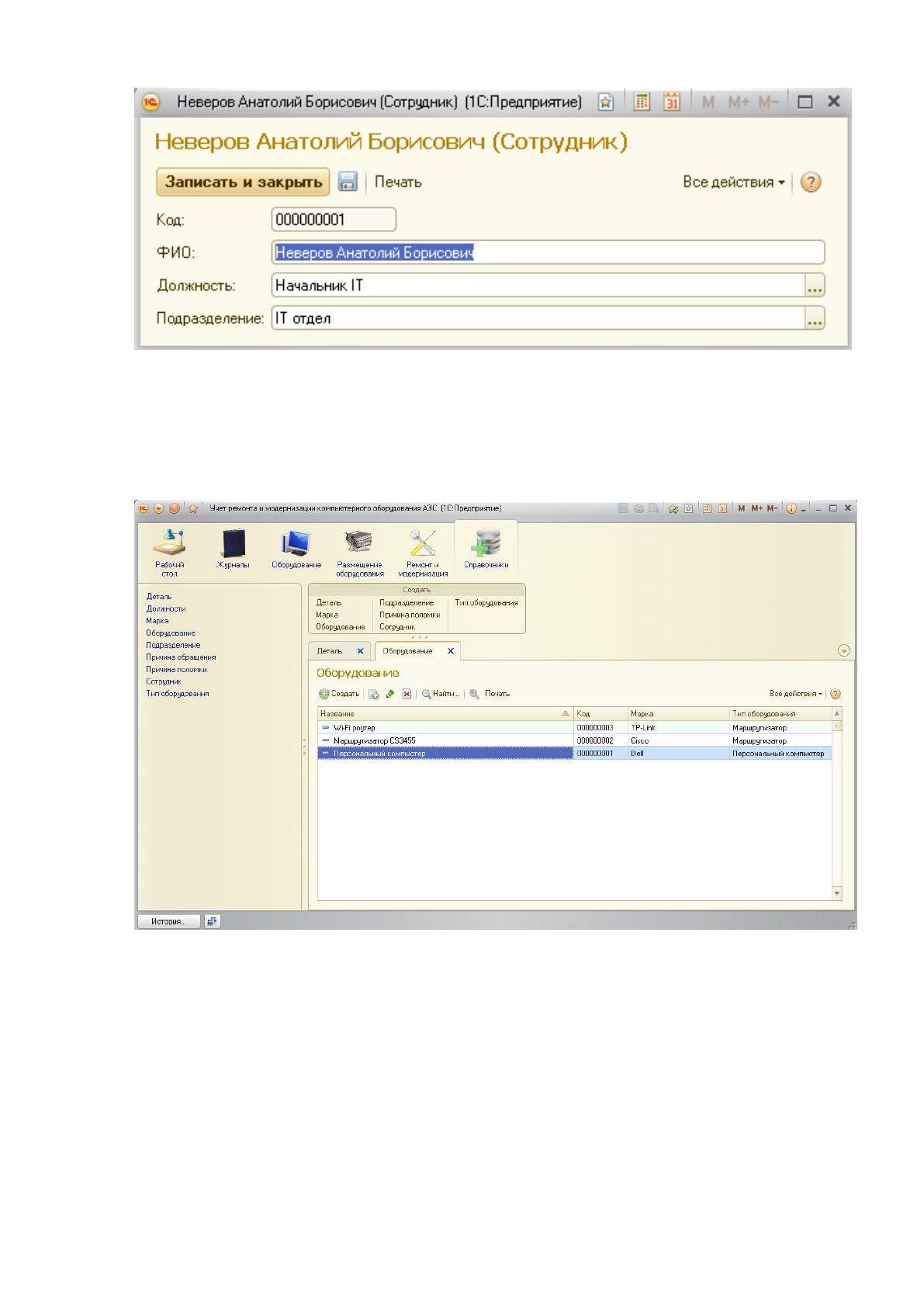

Рис. 2.37 Форма добавления элемента справочника«Сотрудник»
Для добавления информации об оборудовании или деталях разработана
отдельная форма «Оборудование», рис. 2.38.
Рис. 2.38 Форма справочника«Оборудование»
Размещение оборудования по рабочим местам регистрируется с помощью
формы «Размещение оборудования», рис. 2.39. Данная форма доступна в
подсистеме «Размещение оборудования». Сотрудник ИТ отдела производит
указание размещения оборудования после ее установки.
Форма отчета размещения оборудования представлена на рис. 2.40.
94

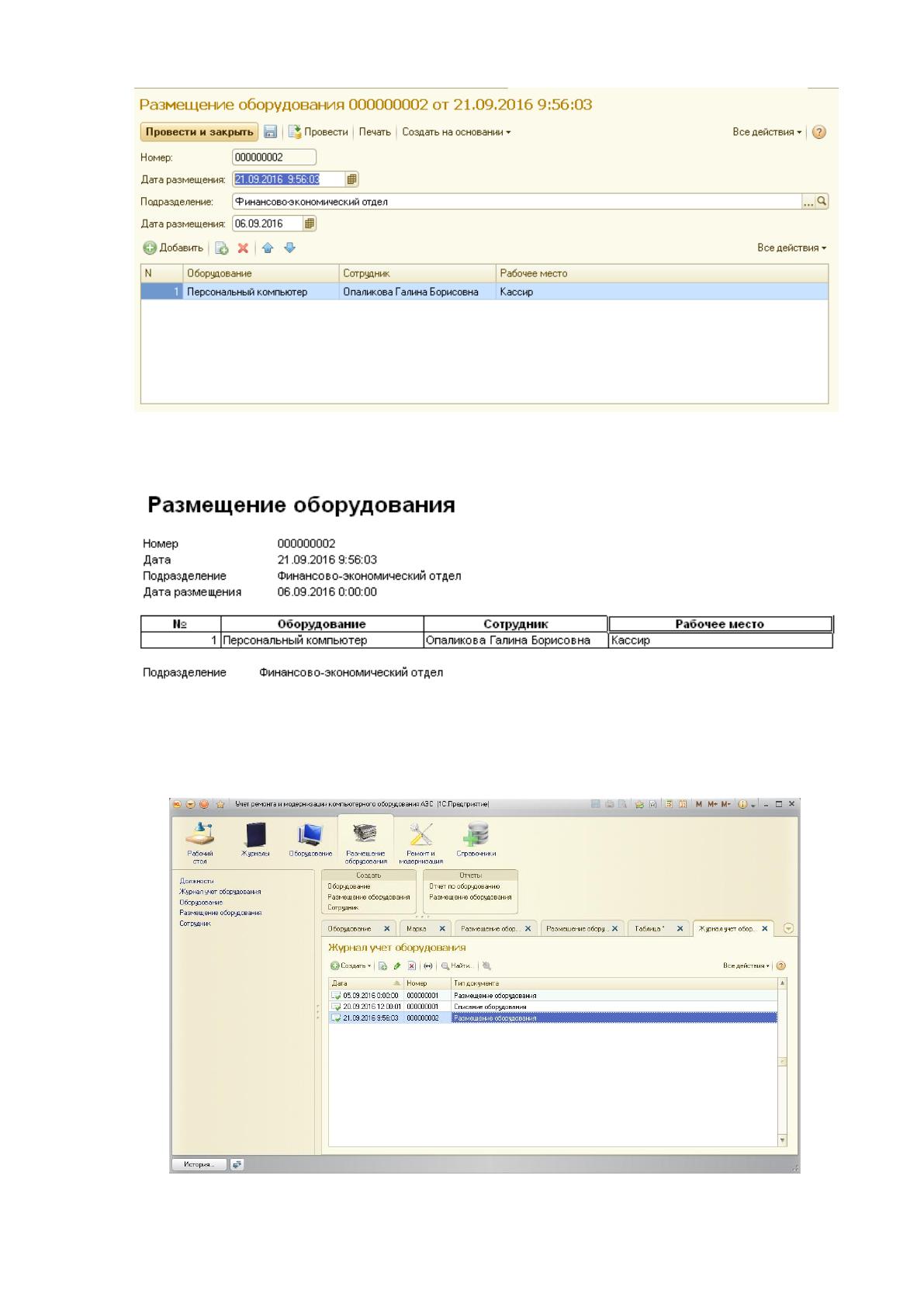

Рис. 2.39 Форма «Размещение оборудования»
Рис. 2.40 Результатный отчет «Размещение оборудования»
Журнал учета оборудования представлен на рисунке 2.41.
Рис. 2.41 Результатный отчет «Размещение оборудования»
95
После того как оборудование размещено в системе могут быть учтены
заявки на обслуживание, с указанием типа обращения (модернизация, ремонт,
настройка), рис. 2.42.

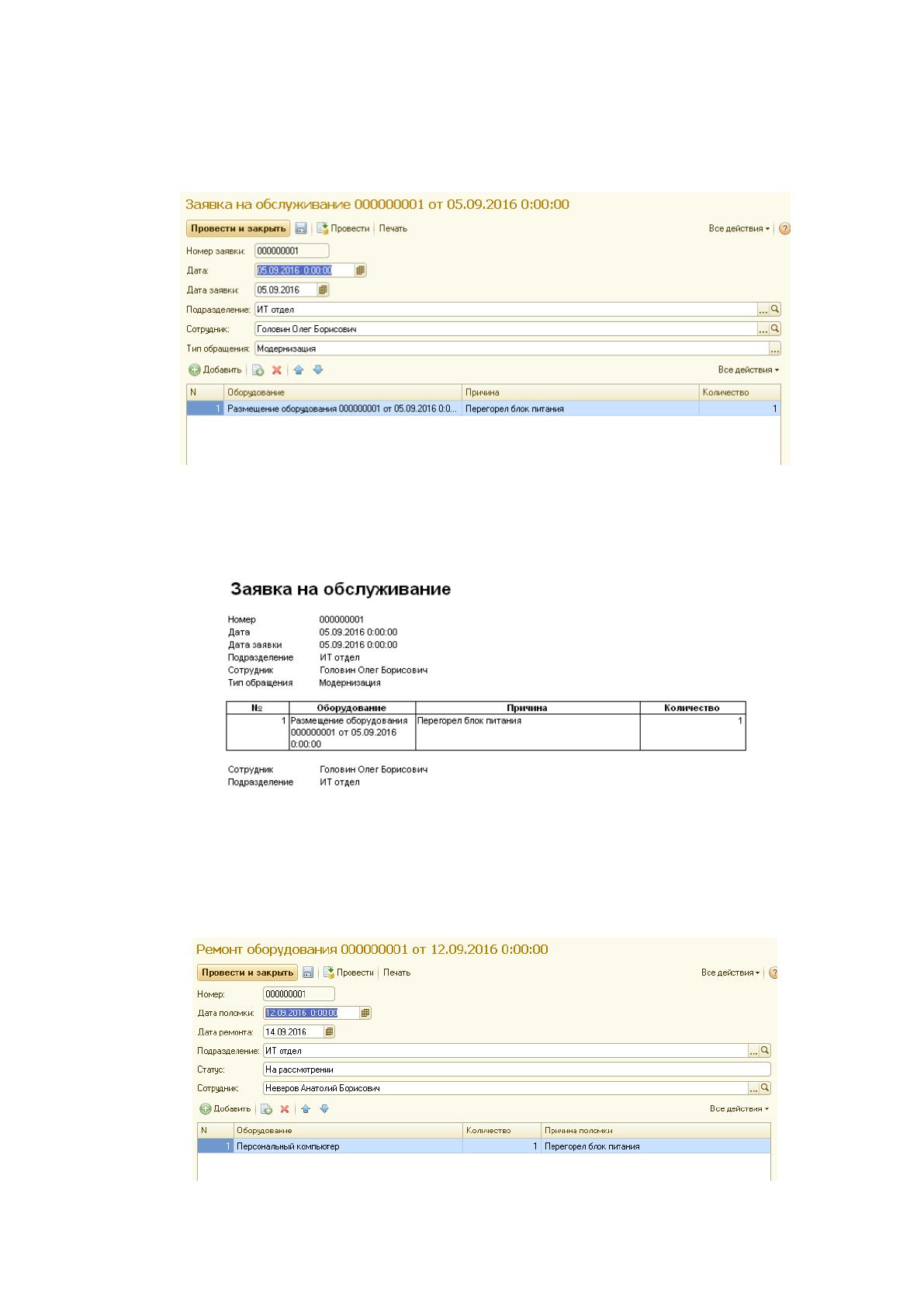

Рис. 2.42 Результатный отчет «Заявка на обслуживание»
Печатная форма документа представлена на рис. 2.43.
Рис. 2.43 Результатный отчет «Заявка на обслуживание»
Учет мероприятий по ремонту и настройке оборудования представлен на
форме, рис. 2.44.
Рис. 2.44 Результатный отчет «Ремонт оборудования»
96
Печатная форма документа представлена на рис. 2.45.

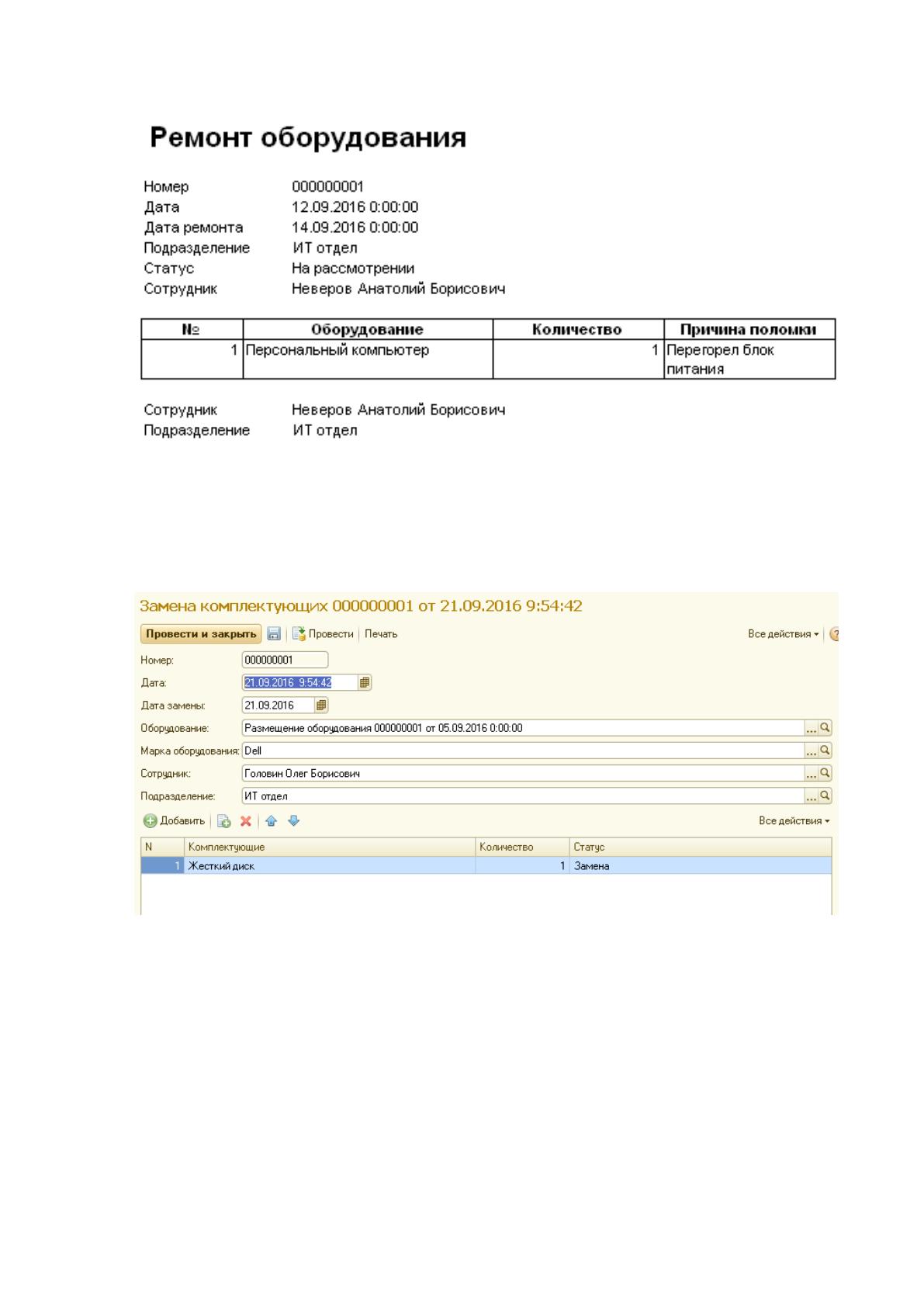

Рис. 2.45 Результатный отчет «Ремонт оборудования»
Форма документа замена комплектующих вводимая на основании заявки
представлена на рис. 2.46.
Рис. 2.46 Результатный отчет «Замена комплектующих»
Если оборудование выходит из стоя и требует замены то вышедшее из
строя оборудование списывается, а для замены ставится новое или
приобретается.
Для списания вышедшего из строя оборудования имеется документ и
отчет списание оборудования., рис. 2.47 – 2.48.
