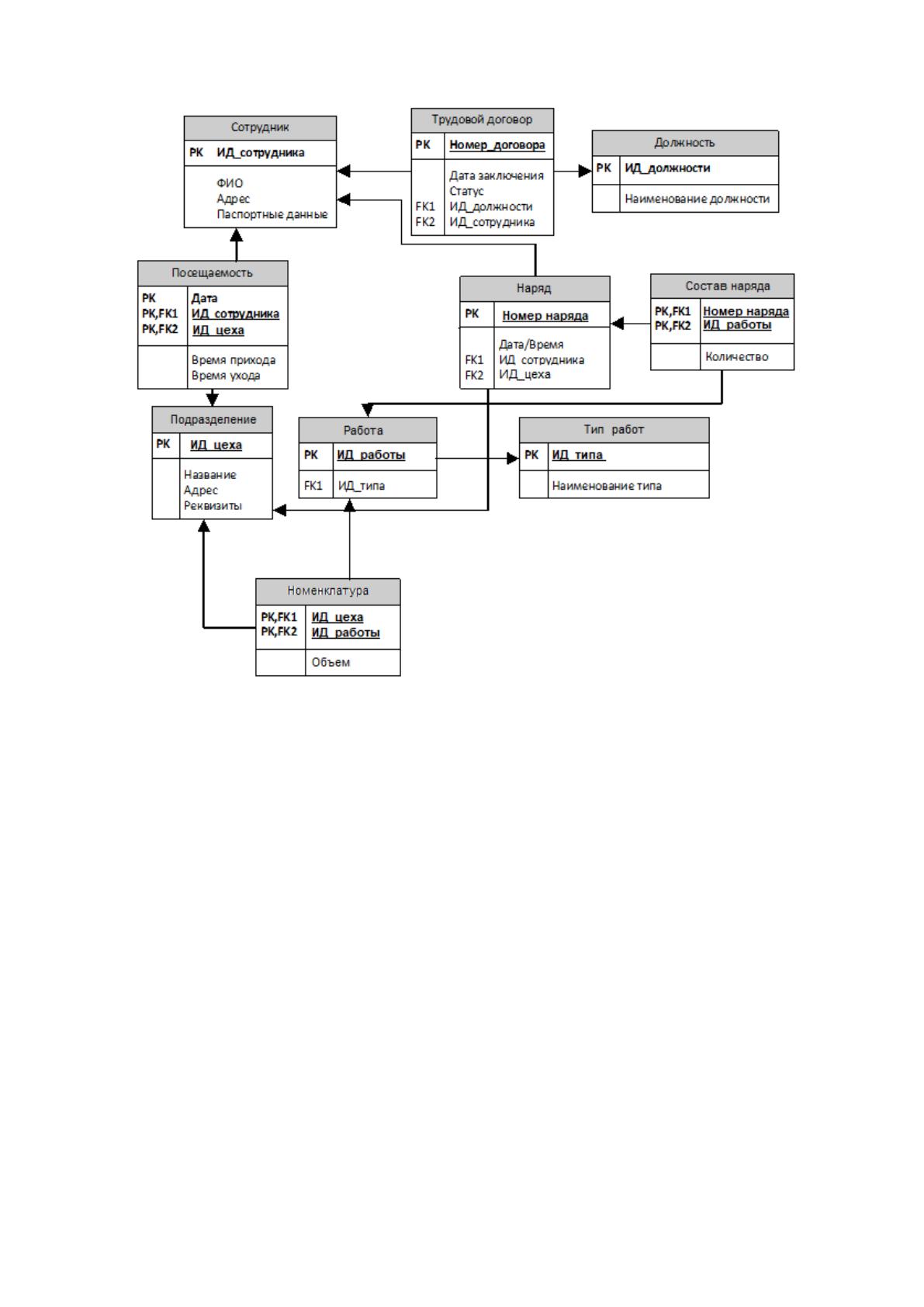

Рисунок 13. Схема реляционной базы данных ИС
2.3.3.Структурная схема пакета (дерево вызова программных
модулей)
При входе в систему загружается модуль «Главное окно» (index.php)
который передаёт управление подключаемому файлу «Авторизация»
(login_form.inc), который осуществляет проверку прав доступа. После
авторизации, производится подключение к базе данных (db_connect.php).
При успешной авторизации происходит загрузка главного меню
(main_Menu.inc), после чего предоставляется возможность работы с
информационной системой.
Из главного меню можно выбрать меню расписаний (вызов
sc_Menu.inc) или меню отчетов (вызов rep_Menu.inc).
68
Из меню расписаний доступен запуск следующих модулей:
Составление расписаний (scn_form.php)
Коррекция расписаний (sck_form.php)
Из меню отчетов доступен запуск следующих модулей:
Отчет по сотрудникам (RP_form.php)
Отчет по работам (RD_form.php)
Отчет по цехам (RR_form.php)
Структурная схема пакета представлена на рисунке 14.
Рисунок 14. Структурная схема пакета.
Описание функций модулей представлено в таблице 24.
Index.php
Login_form.inc
Модуль «Главное окно»
Подключаемый файл «Авторизация»
Db_connect.php
Модуль «Подключение к базе данных»
Main_menu.inc
Подключаемый файл «Главное меню»
Sc_menu.inc
Подключаемый файл «Меню расписаний»
Rep_menu.inc
Подключаемый файл «Меню отчетов»
Scn_form.php
Модуль «Составление расписаний»
Sck_form.php
Модуль «Коррекция расписаний»
RP_form.php
Модуль «Отчет по сотрудникам»
RD_form.php
Модуль «Отчет по работам»
RR_form.php
Модуль «Отчет по цехам»
69
Таблица 24
Описание функций модулей
№
п/п
Наименование модуля
Функции модуля
1.
Модуль «Главное окно»
Содержит глобальные процедуры и
функции, предопределенные
процедуры, процедуры и функции,
которые необходимо выполнить при
запуске системы, форму главного
окна.
2.
Модуль «Подключение к базе
данных»
Содержит предопределенные
процедуры формы подключения к базе
данных 1С.
3.
Модуль «Составление
расписаний»
Содержит предопределенные
процедуры формы составления
расписаний (нарядов)
4.
Модуль «Коррекция
расписаний»
Содержит предопределенные
процедуры формы коррекции
расписаний (нарядов)
5.
Модуль «Отчет по
сотрудникам»
Содержит предопределенные
процедуры формирования отчетов по
сотрудникам
6.
Модуль «Отчет по работам»
Содержит предопределенные
процедуры формирования отчетов по
работам
7.
Модуль «Отчет по цехам»
Содержит предопределенные
процедуры формирования отчетов по
цехам
2.3.4.Описание программных модулей
Состав информационной системы с описанием программных
модулей представлен в таблице 25.
Таблица 25
Описание программных модулей информационной системы
Номер
Наименование
Описание
1
1С:Предприятие 8.3
Платформа для реализации
конфигурации информационной
системы учета загруженности
2
Конфигурация 1С. Зарплата
и управление персоналом
Непосредственно реализация
информационной системы учета
рабочего времени сотрудников
3
Ключ аппаратной защиты
(лицензия) на 1С:
Предприятие 8.3
Лицензия на работу системы
4
Ключ аппаратной защиты
(лицензия) на 1С: Зарплата
и управление персоналом
Лицензия на работу системы
70
Окончание таблицы 25
Номер
Наименование
Описание
5
Модуль подключения к базе
данных через веб-
интерфейс
Модуль необходим для сбора данных,
необходимых для анализа рабочего
времени сотрудников с сервера БД
6
Модуль построения отчетов
по сотрудникам через веб-
интерфейс
Анализ данных о рабочего времени
сотрудников, формирование
соответствующих отчетов через веб-
интерфейс
7
Модуль работы с
расписаниями через веб-
интерфейс
Составление и коррекция расписаний
через веб-интерфейс
На рисунке 15 представлена блок-схема программного модуля
построения отчетов о рабочего времени сотрудников.

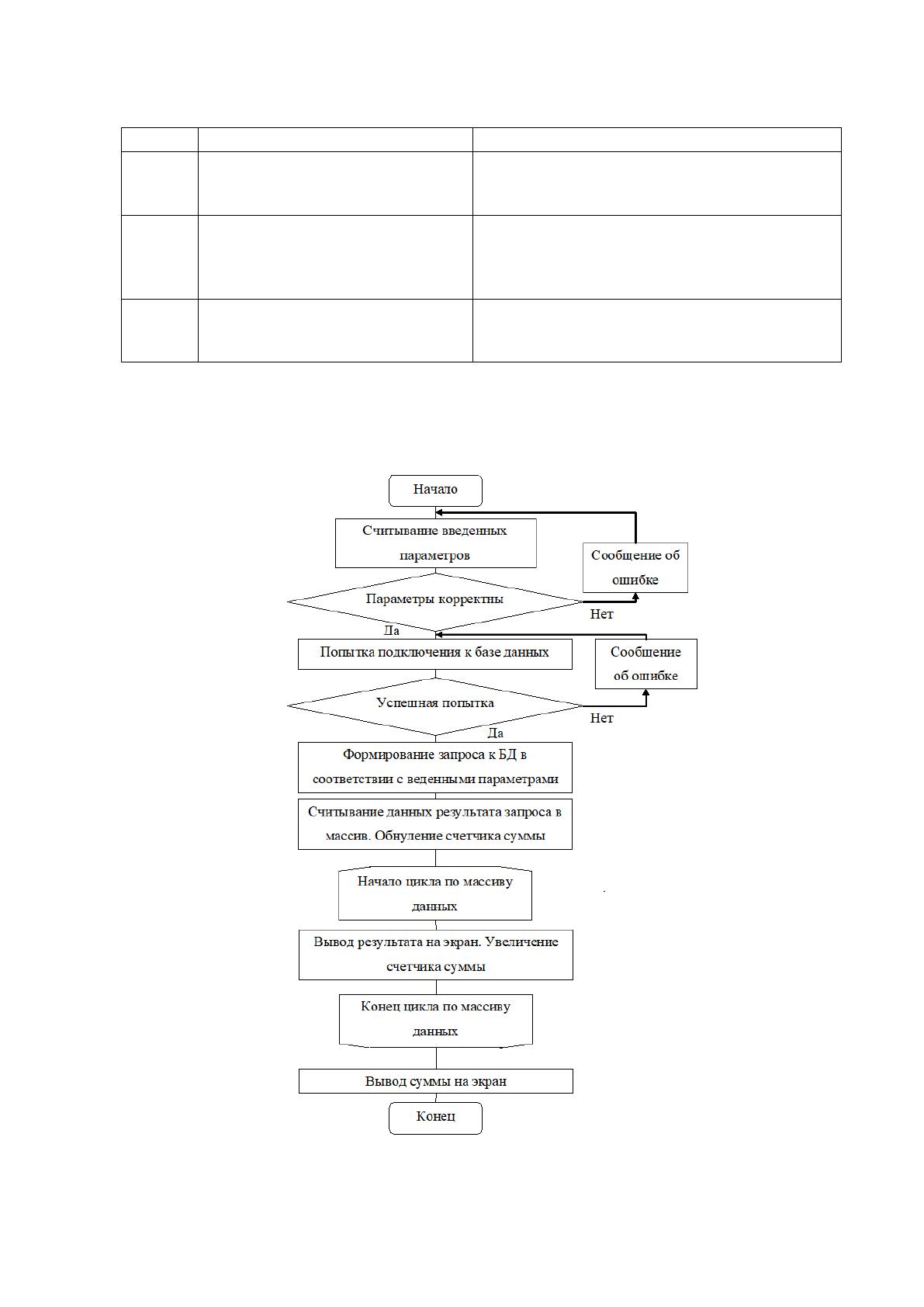

Рисунок 15. Блок-схема программного модуля построения
отчетов о рабочего времени сотрудников
71
2.4.Контрольный пример реализации проекта и его описание
Рассмотрим реализацию основных функций учета рабочего времени
сотрудников на основе внедренной системы.
На рисунке 16 представлен календарь сотрудников с учетом
нарядов.

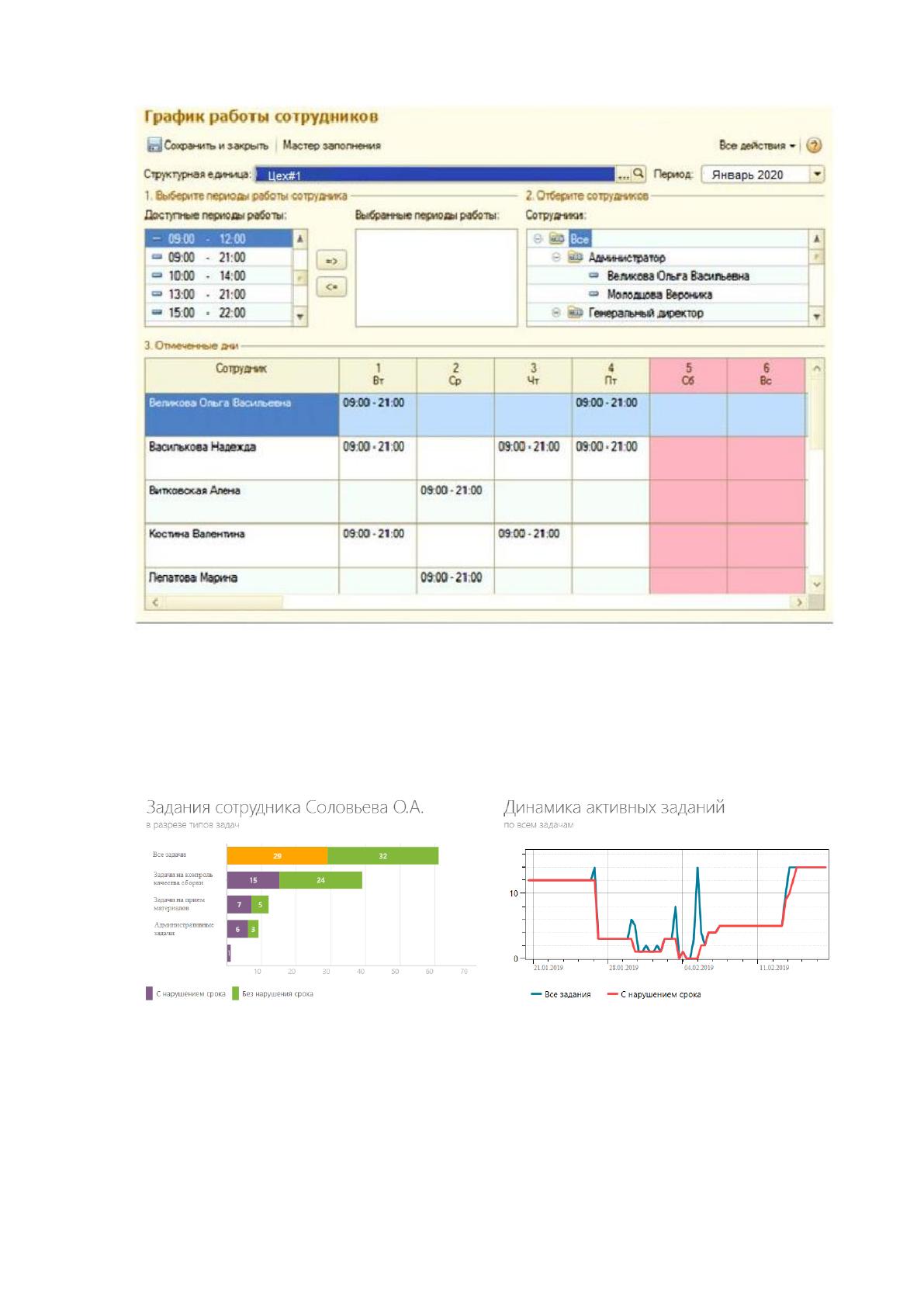

Рисунок 16. Календарь сотрудников с учетом нарядов на основе
1С: Предприятие: Зарплата и управление персоналом
Как видно реализованы основные функции по учету рабочего
времени сотрудников. Представление информации довольно наглядное,
можно отслеживать и управлять сразу несколькими процессами
одновременно. Формирование различных документов производится
автоматически путем печати отчетов установленного образца на принтере.
Автоматизация документооборота при работе администратора
существенно повышает скорость и эффективность его работы.
На рисунке 17. представлен учет расписания сотрудников по
отдельным цехам и периодам.
72

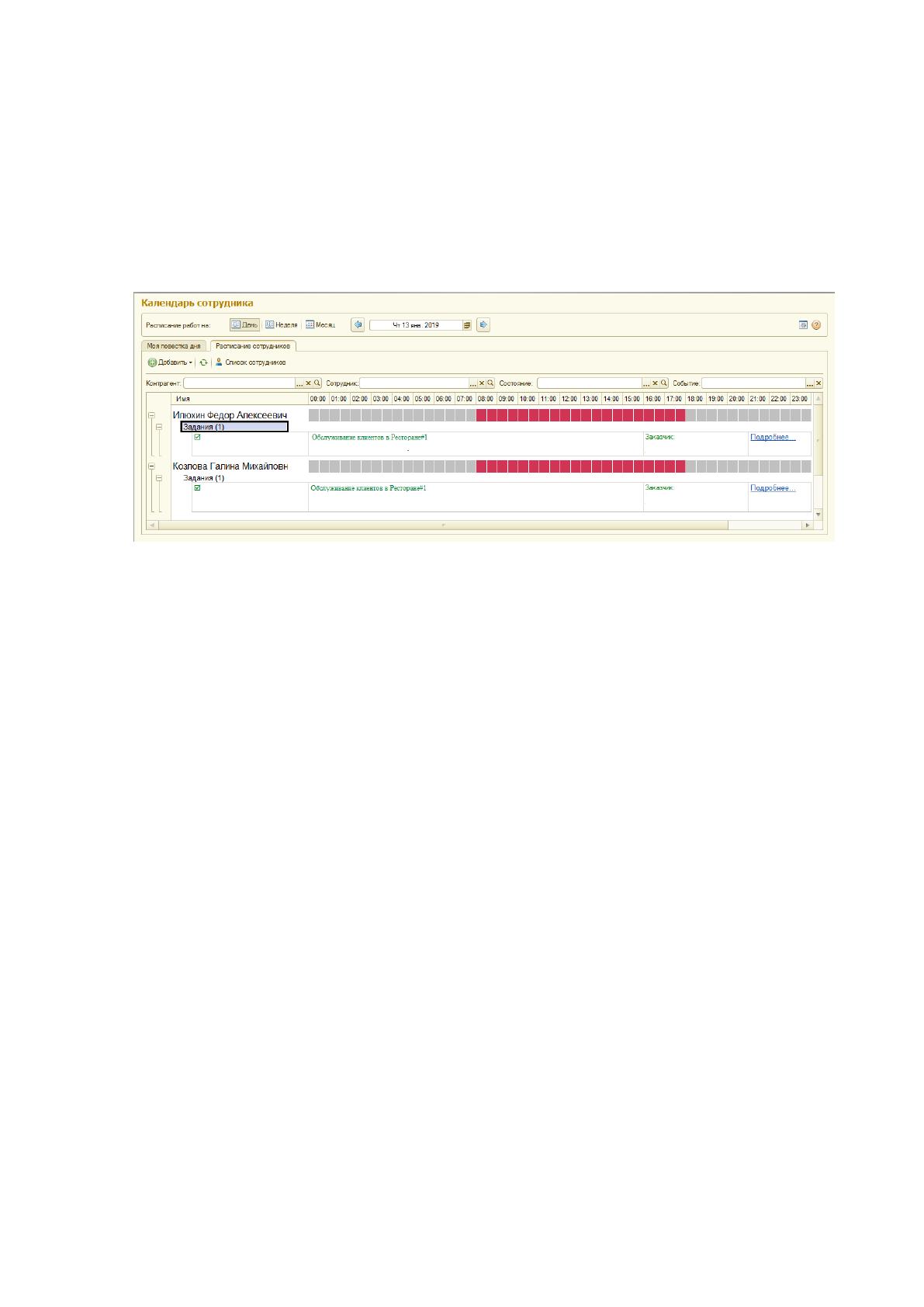

Рисунок 17. Учет расписания сотрудников по отдельным цехам
и периодам
При учете загруженности сотрудников есть возможность
формировать различные отчеты (Рисунок 18).
Рисунок 18. Формирование отчета о выполнении работ
сотрудниками.
На рисунках 19-25 представлена работа системы через веб
интерфейс.
73

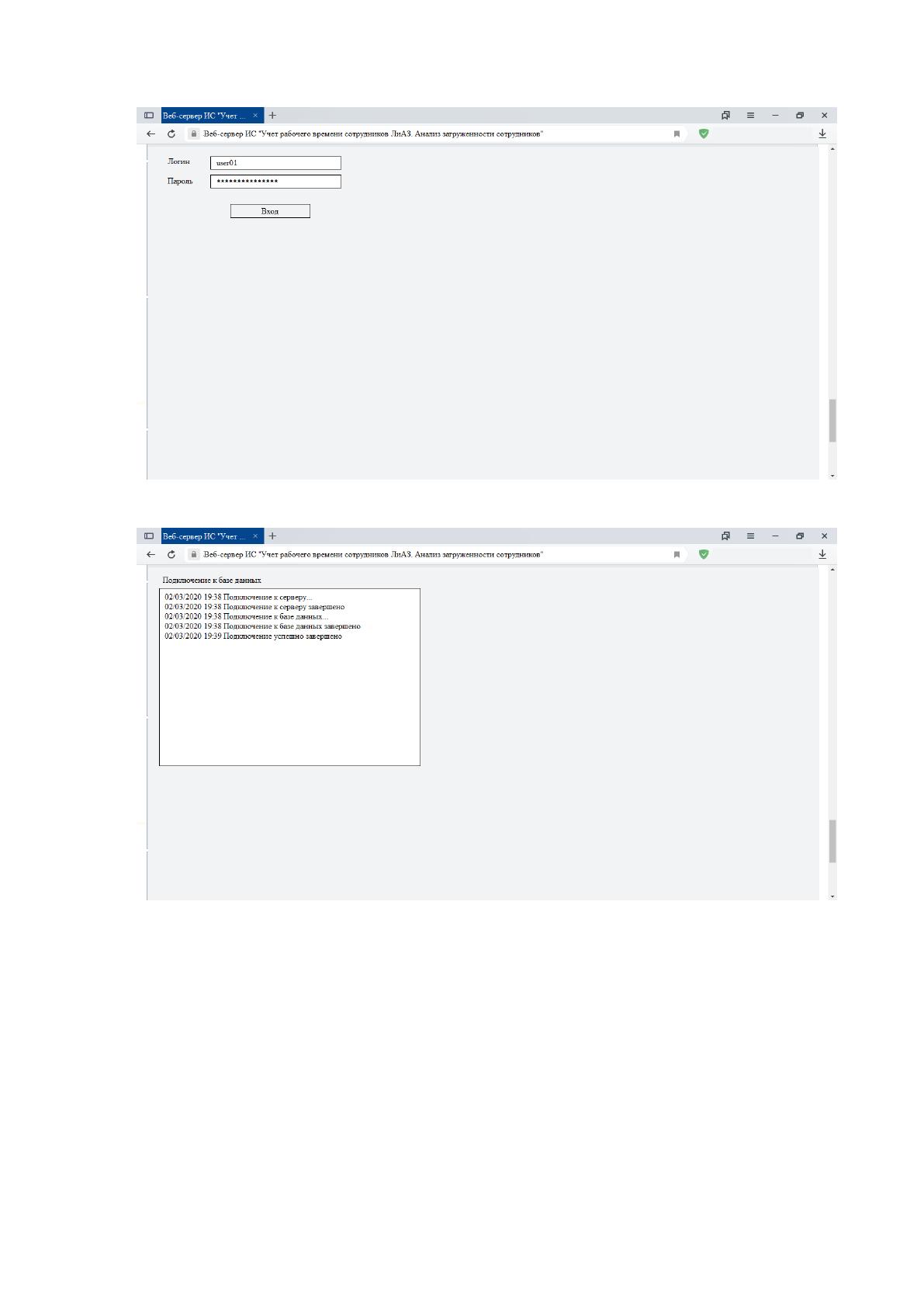

Рисунок 19. Вход в систему через веб-интерфейс
Рисунок 20. Подключение к базе данных через веб-интерфейс
74

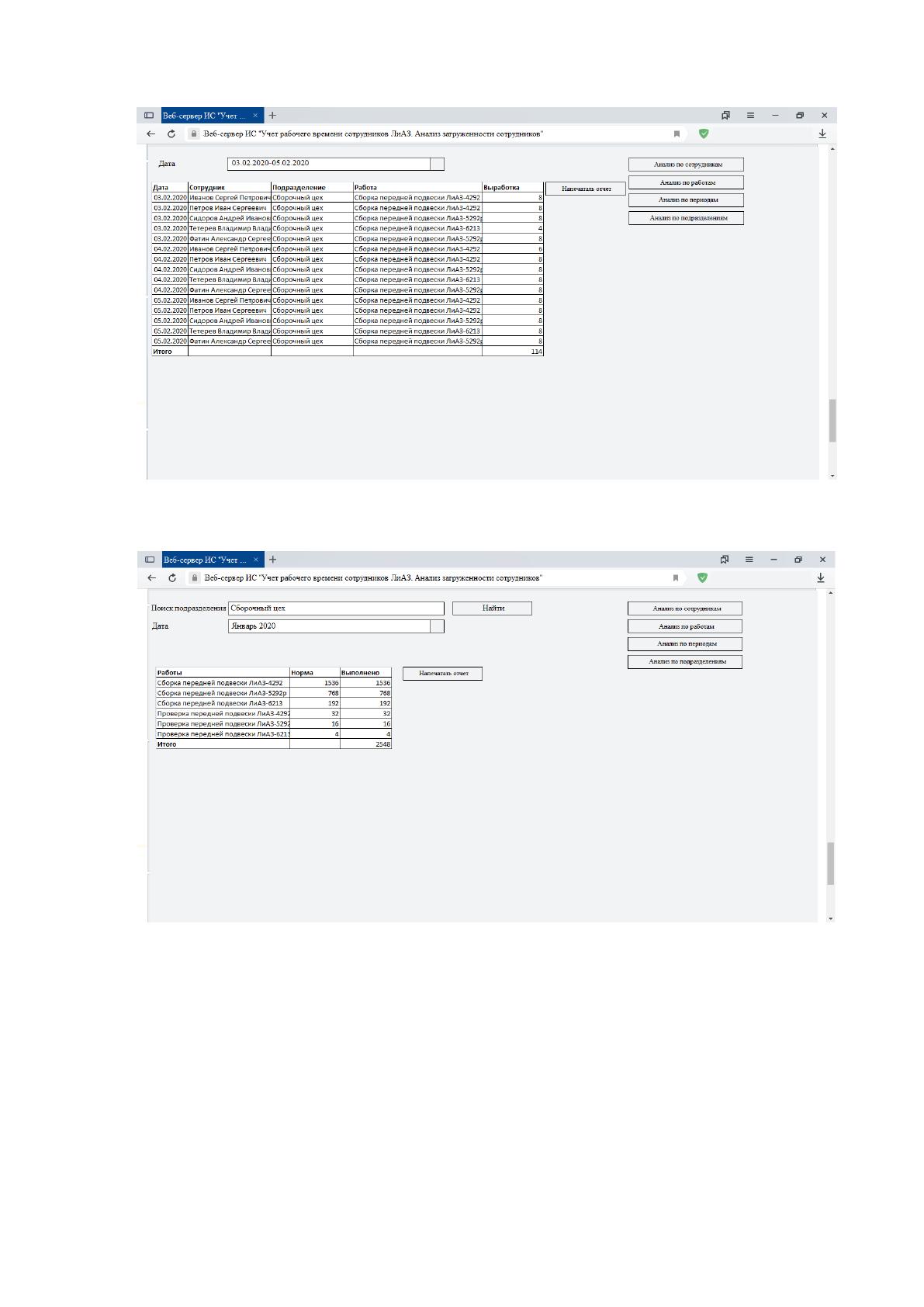

Рисунок 21. Вывод отчета о работах, выполненных
сотрудником в заданный период через веб-интерфейс
Рисунок 22. Вывод отчета по работам, выполненным в
заданный период, через веб-интерфейс
75

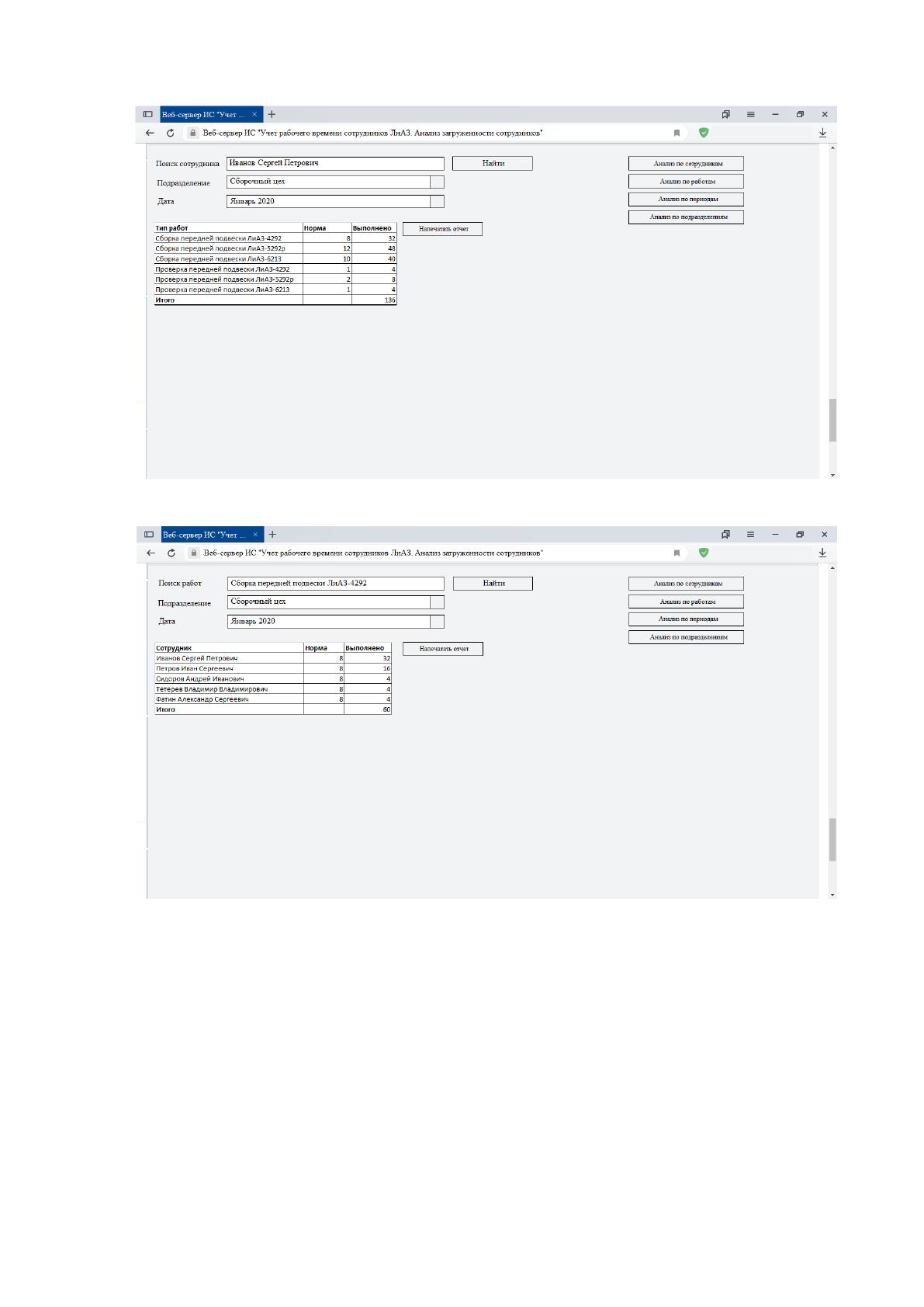

Рисунок 23. Вывод отчета по заданному периоду через веб-
интерфейс
Рисунок 24. Вывод отчета по подразделению через веб-
интерфейс
76

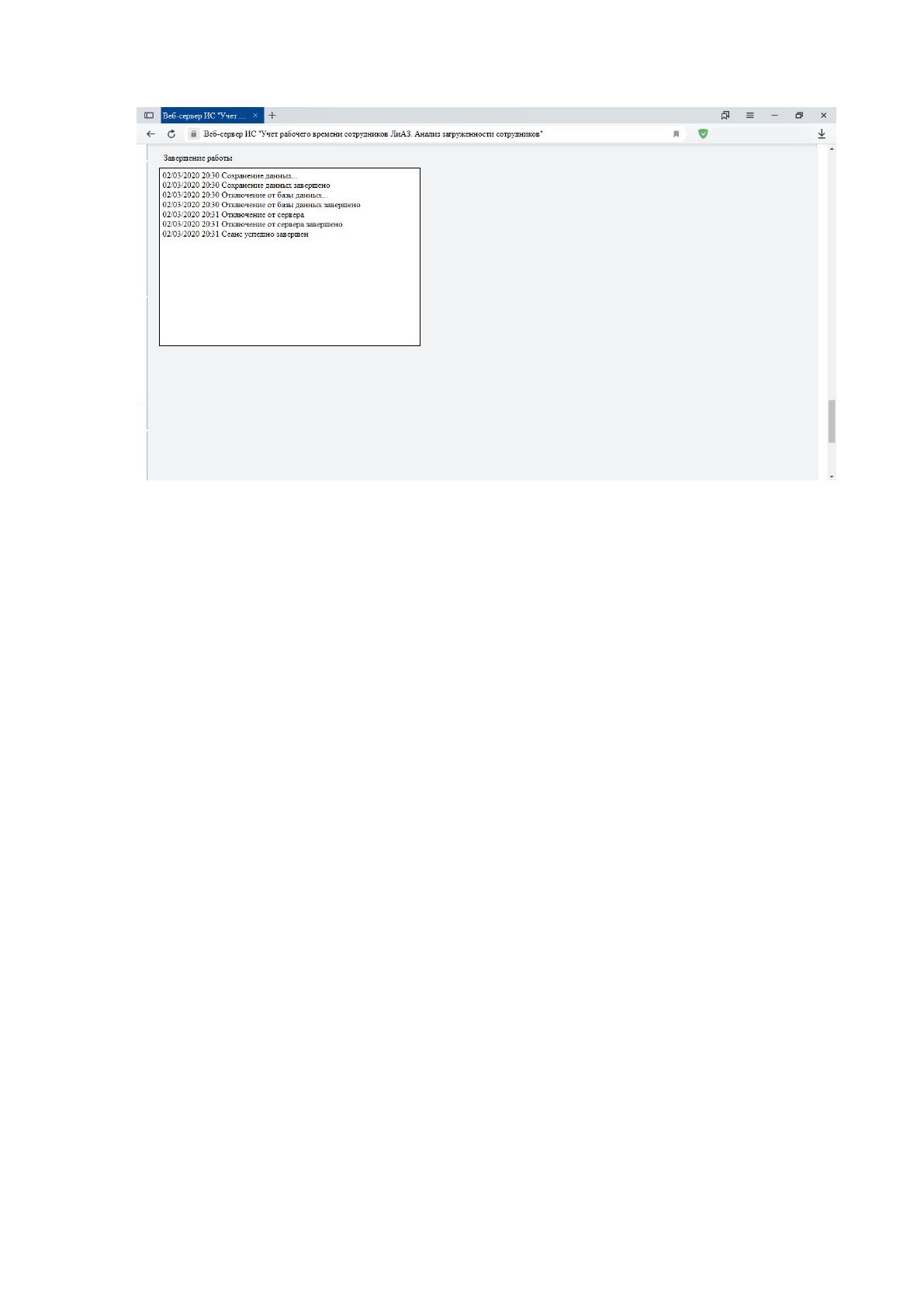

Рисунок 26. Завершение работы с системой через веб-
интерфейс
Как видно, внедрение системы значительно упрощает процесс учета
рабочего времени сотрудников путем автоматизации основных функций.
