38
Рассмотрим вариант с покупкой системы и ее доработкой. Доработка
информационной системы под потребности организации является трудоемкой и
добавление необходимого информационных систем под нужды компании потребует
внесения значительных изменений исходного кода и бизнес-логики. Поэтому оба
варианта приобретения информационной системы были отклонены.
Следующая группа вариантов приобретения информационных систем
подразумевает разработку информационной системы, удовлетворяющей
требованиям организации. Поскольку в компании отсутствуют специалисты с
необходимой квалификацией для автоматизации бизнес-процесса, вариант
разработки системы своими силами не подходит. Следовательно, подходящим будет
являться вариант разработки системы силами сторонней организации.
1.4. Обоснование проектных решений
1.4.1. Обоснование проектных решений по информационному обеспечению
Рассмотрим состав и содержание входных и выходных документов процесса
учета рабочего времени. Входными документами являются:
заявления (заявление о предоставлении ежегодного оплачиваемого
отпуска, заявление о предоставлении отпуска без сохранения заработной платы);
больничные листы;
приказы (приказ о привлечении работника к сверхурочной работе).
Из перечисленных документов заявления и приказы не имеют
унифицированной формы. Больничный лист выдается медицинской организацией и
имеет унифицированную форму, представленную на рисунке 13.
Данные, перечисленные в документах, будут внесены в информационную
систему, и на их основании будет сформирован табель учета рабочего времени
сотрудников организации.
39

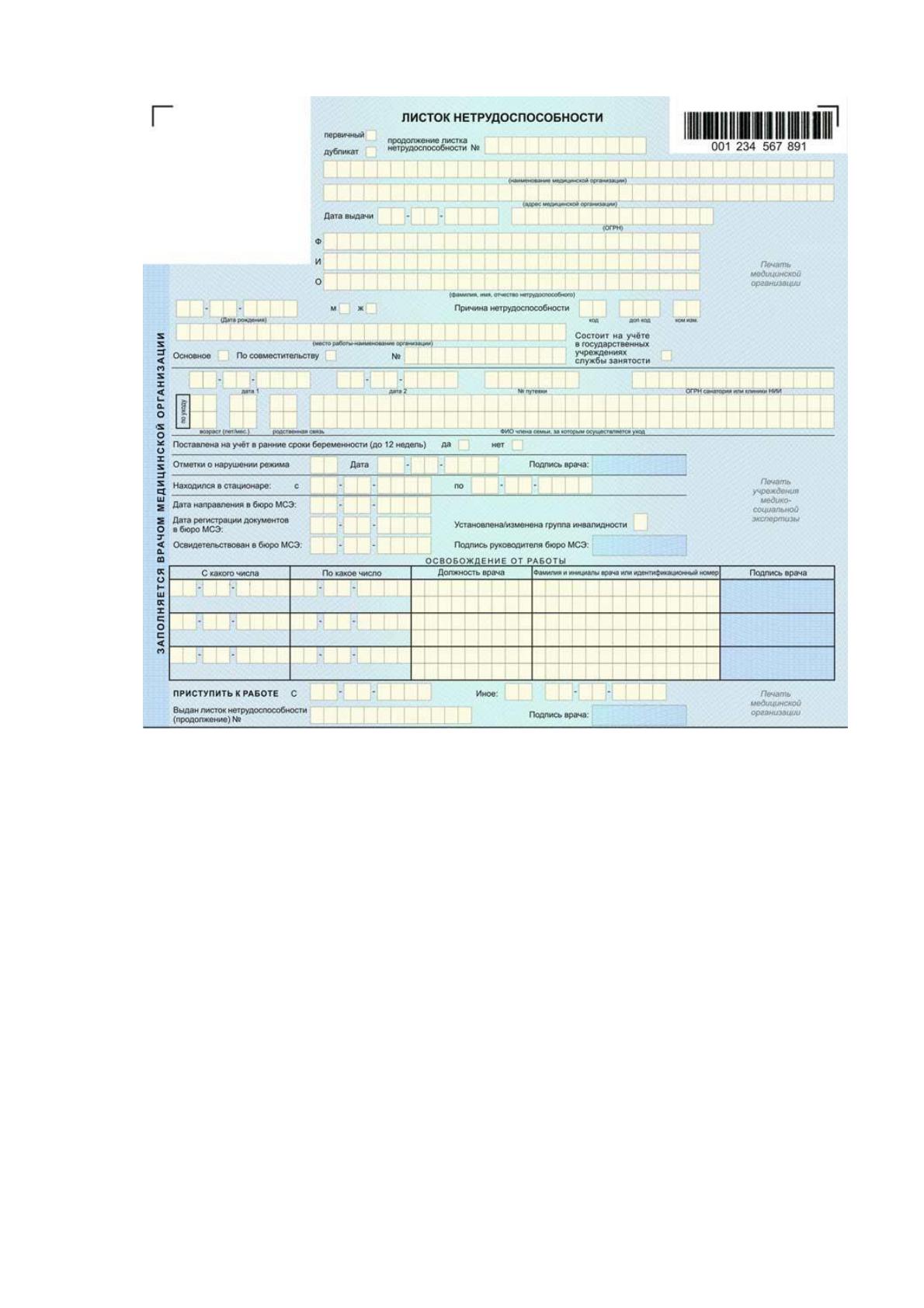

Рисунок 12. Унифицированная форма больничного листа
Выходным документом процесса является табель учета рабочего времени.
Табель учета рабочего времени имеет унифицированную форму Т-12. Форма табеля
учета рабочего времени представлена в Приложении 1.
В рамках рассматриваемой задачи будут использованы следующие
справочники:
1. «Сотрудник», в котором содержатся данные о всех сотрудниках
организации.
2. «Должность», в котором содержатся данные о всех должностях
организации.
3. «Отдел», в котором содержатся данные о всех подразделениях
организации.
4. «График работы», в котором содержатся данные о возможных графиках
работы.
40
Информационная база должна быть организована в виде интегрированной
базы данных с распределенной организацией для обеспечения совместной работы
нескольких специалистов. Для организации базы данных будет использоваться
реляционный подход, который минимизирует избыточность данных и обеспечивает
простоту манипулирования ими.
1.4.2. Обоснование проектных решений по программному обеспечению
Информационные системы позволяют пользователям осуществлять сбор и
обработку данных. Для хранения данных используются базы данных. Различают
следующие виды баз данных:
1. Иерархические.
2. Сетевые.
3. Реляционные.
В настоящее время широко применяются реляционные базы данных в связи
со следующими факторами [12]:
Они обладают простотой, поскольку в реляционной модели данных
существует всего одна информационная конструкция, формализующая табличное
представление данных.
Наличие теоретически обоснованных методов нормализации
отношений позволяет получать базу данных с заданными характеристиками.
Независимость данных заключается в том, что при необходимости
внесения изменений в структуру реляционной базы данных, требуется внесение
минимальных изменений.
Помимо перечисленных достоинств, в организации уже используется
реляционная СУБД. Поэтому, с целью минимизации конфликтов в процессе
интеграции, для разработки информационной системы будет использована
реляционная база данных.
Для управления реляционной базой данных используется реляционная СУБД.
На рынке широко представлены как коммерческие, так и бесплатные СУБД.
Наиболее востребованными на рынке являются следующие СУБД:
Microsoft SQL Server;
PosgreSQL;
41
IBM DB2;
Oracle database.
СУБД IBM DB2 является кроссплатформенной, обеспечивает стабильную
работу базы данных. Недостатками системы являются высокая стоимость и низкая
производительность. СУБД Microsoft SQL Server обладает большим пакетом
инструментов, стабильностью работы и низкими затратами на администрирование.
Недостаток системы заключается в том, что она работает только на платформе
Windows. СУБД Oracle обладает высокой производительностью, легкостью
интегрирования приложений и устойчивостью к большим потокам данных.
Недостатком является высокая стоимость, необходимость приобретения мощного
оборудования и персонала для поддержки СУБД.
Ввиду перечисленных свойств реляционных СУБД был сделан выбор в пользу
СУБД MS SQL Server, поскольку эта СУБД уже используется в организации для
функционирования системы SAP «ERP».
Для разработки информационной системы будет использован объектно-
ориентированный подход, поскольку он позволяет осуществлять конструирование
из компонентов, обладающих простыми инструментами, что дает возможность
абстрагироваться от деталей реализации. При этом данные и операции вместе
образуют определенную сущность, и они не «размазываются» по всей программе,
как это нередко бывает в случае процедурного программирования. Использование
локализации программного кода и данных улучшает наглядность и удобство
сопровождения программного обеспечения.
В качестве языка программирования был выбран язык программирования c#.
Который поддерживает объектно-ориентированный подход и обладает множеством
встроенных библиотек.
Разработка информационной системы будет осуществляться в среде
программирования MS Visual Studio, которая является бесплатным инструментом,
поддерживающим выбранный язык программирования.
Проектируемая система должна функционировать в среде операционной
системы Windows 10, поскольку эта операционная система используется для работы
сотрудников организации.
42
1.4.3. Обоснование проектных решений по техническому обеспечению
Рассмотрим характеристики серверного оборудования, которыми оно должно
обладать для обеспечения надежной и бесперебойной работы. Сервер должен
обеспечить производительность системы и надежность хранения данных.
Характеристики сервера представлены в таблице 5.
Таблица 5
Характеристика компонентов сервера
Наименование
Спецификация
Процессор
Intel Xeon 3330
Материнская плата
SuperMicro X7SBi
Чипсет
Intel® 3200/ICH9R chipset
Оперативная память
Kingston 2x2GB DDR2-667 ECC
Жесткий диск
Seagate Barracuda ES.2, 1000GB, SATA-2
Сетевые карты
2x Intel 82573V Gigabit Ethernet 10/100/1000Mbps
Персональные компьютеры (ПК) пользователей разрабатываемого
программного обеспечения представляют собой пользовательские ПК, с которых
будет осуществляться доступ к разрабатываемой информационной системе.
Хактеристики пользовательских ПО представлены в таблице 6.
Таблица 6
Характеристика пользовательских компьютеров
Наименование
Спецификация
Процессор
Intel Core i3
Частота процессора
4 ГГц
Оперативная память
4 ГБ RAM
Объем жесткого диска
500 ГБ HDD
Средства организации локально-вычислительной сети (ЛВС) компании, к
которым относятся маршрутизаторы, коммутаторы, сегменты ЛВС,
коммутационные розетки и т.д.
Рассмотрим критерии выбора каждого из компонентов технического
обеспечения. Поскольку на сервере хранится и обрабатывается вся информация
информационных систем, для этого вида оборудования характерна преднамеренная
избыточность основных компонентов. Основным критерием при выборе платформы
сервера является специфика поставленных и количество автоматизированных
рабочих мест, которые объединяются в сеть. После этого остается только выбрать
производителя.
Основным критерием при выборе сервера СУБД является отказоустойчивость
и пропускная способность сетевого интерфейса. Поскольку разрабатываемый
43
программный продукт будет использоваться ежедневно в рабочее время, а работать
с ней будут 10 сотрудников, загруженность сетевой инфраструктуры будет равна
30%. При этом загруженность сервера баз данных будет составлять 25%. Поэтому
отсутствует необходимость в покупке высокопроизводительного сервера с сетевым
адаптером скоростью в 1Gbps, достаточно ограничиться интерфейсом в 100Mbps.
В результате анализа критериев выбора серверного оборудования можно
заключить, что сервер, используемый в организации, обладает необходимой
мощностью для того, чтобы обеспечить оперативное и отказоустойчивое
функционирование проектируемой информационной системы. В качестве сервера
баз данных будет использован сервер, построенный на платформе HP ProLiant
DL365 G5, обладающий характеристиками, перечисленными в таблице 7.
Таблица 7
Характеристика сервера баз данных
Наименование
Спецификация
Процессор
Двуядерный Intel® Xeon® X5260 с тактовой
частотой 3,3 Гц.
Количество процессоров
2
Оперативная память
16 Гб (расширяемая до 64Гб)
Жесткий диск
Тип «SAS» 4 диска 147 Гб и 2 диска 73 Гб
Количество жестких дисков
6 (расширяемо до 8)
Питание
Дополнительно резервный блок питания
800Вт с горячей заменой
Приведем обоснование выбора представленной платформы Использование
двух процессоров позволят при использовании SQL-сервера осуществить
эффективное распараллеливание задач, которые будут выполняться на сервере.
Оперативная память объемом 16 Гб будет достаточной для осуществления
обработки больших объемов информации, используемых на данный момент в базе
данных, а также последующего увеличения вычислительной нагрузки, так как на
данный момент пиковый размер занятой оперативной памяти составляет 6 Гб.
Использование 6 жестких дисков применяется для обеспечения надежности
функционирования серверной операционной системы. Также был организован RAID
массив из двух жестких дисков каждый по 73 ГБ (такого объема достаточно для
работы ОС). Операционная система установлена на отдельный от файлов базы
данных жесткий диск для обеспечения безопасности и производительности.
44
Для того, чтобы обеспечить надежность хранения данных в формате Structured
Query Language (SQL) был организован массив жестких дисков большего объема –
147 Гб. Жесткого диска такого объема достаточно для внедрения нового
функционала, на данный момент объем занятого пространства занимает 53Гб, при
условии того что в базе данных информация будет храниться в течении 5 лет.
Так же отдельно необходимо хранить данный в форматах mdf (файл базы
данных), а также транзакции в виде файлов ldf (файл транзакций), для чего
необходим еще один массив, аналогичный предыдущему по размеру.
Пользовательские ПК, существующие в организации, имеют достаточный
уровень производительности для функционирования разрабатываемой
информационной системы, в связи с чем не подлежат модернизации.
45
2. Проектная часть
2.1. Разработка проекта автоматизации
2.1.1. Этапы жизненного цикла проекта автоматизации
Жизненный цикл программного продукта – это временной интервал, который
начинается с принятия решения о создании ПО и заканчивается полным
прекращением его эксплуатации [9].

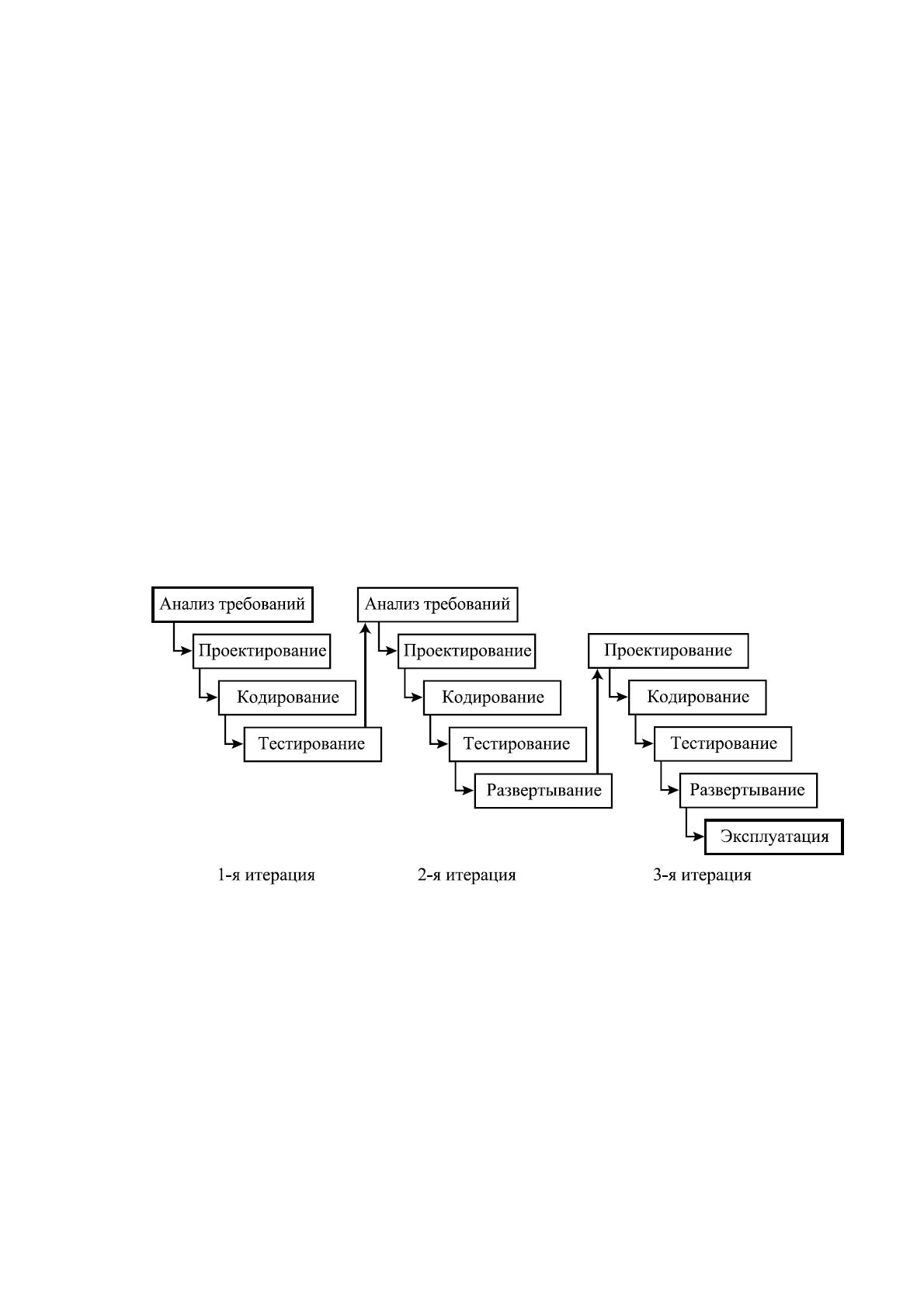

Жизненный цикл программного обеспечения может иметь разные структуры
этапов, которые определяются моделью жизненного цикла [19]. Модель жизненного
цикла является структурой, которая определяет последовательность выполнения и
взаимосвязи процессов, действий и задач на протяжении жизненного цикла.
Разработка программного обеспечения, автоматизирующего какую-либо
функцию управления организацией, обладает большим комплексом работ, которые
могут включать в себя множество задач [11]. Чем сложнее структура работ, тем
выше вероятность того, что ошибка, допущенная на одном из этапов, повлияет на
качество продукта в целом. Для того, чтобы устранить негативное влияние на
качество программного обеспечения были созданы стандарты разработки
программного обеспечения.
Несмотря на то, что назначение стандартов разработки программного
обеспечения (ПО) заключается в регламентировании процесса создания ПО,
современные стандарты не предписывают четких и однозначных схем построения
структуры жизненного цикла разрабатываемого продукта. В международных
стандартах регламентируется комплекс видов деятельности, из которых должен
состоять процесс разработки, и вводятся структуры жизненного цикла разработки
ПО.
Существуют стандарты, определяющие различные элементы в структуре
жизненных циклов ПО. Основу таких элементов составляют технологические
процессы – структурированные наборы деятельностей, решающие некоторую
общую задачу или совокупность задач, такие, как процесс определения требований,
процесс разработки, процесс сопровождения ПО, процесс обеспечения качества,
процесс разработки документации, процесс тестирования и пр.
46
Отечественной является стандарт ГОСТ Р 57193-2016 «Системная и
программная инженерия. Процессы жизненного цикла систем» [1]. Согласно этому
стандарту жизненный цикл процесса разработки АИС делится на следующие этапы:
1. Формирование требований к АС.
2. Разработка концепции АС.
3. Техническое задание.
4. Эскизный проект.
5. Технический проект.
6. Рабочая документация.
7. Ввод в действие.
8. Сопровождение АС.
Разработка информационной системы будет осуществляться согласно
итерационной модели жизненного цикла, структура которой представлена на
рисунке 13.
Рисунок 13. Итерационная модель жизненного цикла
При использовании итерационной модели жизненного цикла разработки
программного обеспечения существует возможность устранения недостатков
проектирования и программирования на более поздних стадиях при частичном
возврате на предыдущие стадии. При этом чем позже будет выявлена ошибка, тем
дороже ее исправление. Если стоимость усилий, необходимых для обнаружения и
устранения ошибок на стадии написания кода, принять за единицу, то стоимость
выявления и устранения ошибки на стадии выработки требований будет в 5-10 раз
47
меньше, а стоимость выявления и устранения ошибки на стадии сопровождения – в
20 раз больше.
После того как был сделан выбор стандарта разработки программного
продукта и модели жизненного цикла, необходимо осуществить выбор стратегии
внедрения. Выделяют 4 стратегии внедрения программного обеспечения [8]:
«Параллельная стратегия» - когда одновременно работают старая
(ручная) и новая система, и их выходные документы сравниваются. Если они
согласуются длительное время, осуществляется переход на новую систему.
«Скачок». Эта стратегия представляет собой резкий переход от
использования старой информационной системы к новой без каких-либо
дополнительных проверок и с полным отказом от старой системы.
«Пилотный проект». Это наиболее часто используемая стратегия.
«Пилотный проект» - это тактика «скачка», но применяемая к ограниченному числу
процессов. Область применения стратегии - небольшой участок деятельности. Такой
подход снижает риск и наиболее надежен. Практически все предприятия применяют
эту тактику сегодня.
«Узкое место». «Узкое место» - это малая часть производственного
процесса. При использовании похода «узкое место» план внедрения выполняется
только для «узкого места» и для людей, работающих в нем. Точность данных
повышается только для изделий в этом «узком месте»; переподготовка - только для
людей, работающих в нем; анализ эффект-затрат делается только для него и т.д.
Для проектируемой системы, автоматизирующей процесс учета рабочего
времени сотрудников организации, была выбрана стратегия «пилотный проект»
поскольку система будет внедрена на участке формирования документооборота.
Моделью жизненного цикла проекта будет итерационная модель. Стандартом
разработки программного обеспечения будет ГОСТ Р 57193-2016.
2.1.2. Ожидаемые риски на этапах жизненного цикла и их описание
В процессе работы над каждым проектом необходимо выявление рисков.
Риски проекта могут быть следующими:
1. Человеческими.
2. Временными.
