55
Организация рабочего места каменщиков показана на рис. 2.2 и 2.3.
Рис. 2.2. Организация рабочего места при кладке глухих стен
Рис. 2.3. Организация рабочего места при кладке простенков
При выполнении каменных работ используются различные
инструменты и приспособления, потребность в которых приведена на листе
технологической карты.
56
При складировании кирпича, плит перекрытий должно соблюдаться
условие, при котором приближение к граням ранее смонтированных или про-
ектных (будущих стен) должно быть не менее 1 м. Расстояние между склади-
руемыми материалами и поворотной частью крана не менее 1 м.

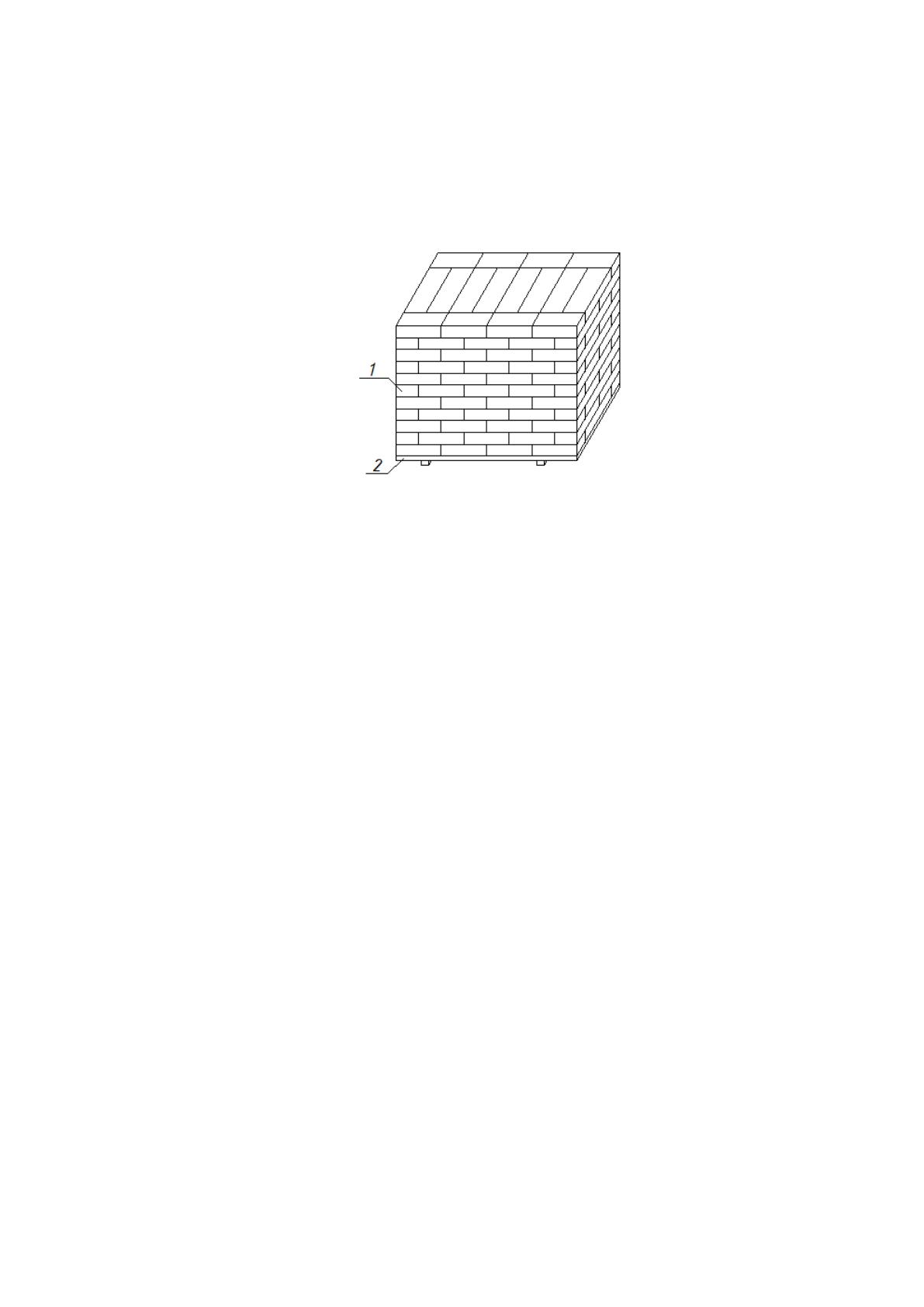

1 – кирпич
2 – поддон металлический
Рис. 2.4. Складирование кирпича на поддоне
Числено квалификационный состав звеньев:
1. каменщик 5р – 1 чел; каменщик 2р – 2 чел, следовательно, звено со-
стоит из 3 человек. Таких звеньев 1.
2. Машинист крана 6р – 1 чел, монтажник 5р -1, 4р-1 чел, такелажник 3р-
1.
3. Плотник 4р-1.
Работы по возведению каменных конструкций должны выполняться в
соответствии с проектом. Подбор состава кладочного раствора с учетом
условий эксплуатации зданий и сооружений следует осуществлять,
руководствуясь приложением Т СП 70.13330.2012.
Армирование кладки арматурными сетками
Несущую способность кладки в период эксплуатации здания, а также в
период оттаивания кладки весной повышаем путем армирования
горизонтальных швов кладки арматурными сетками с размером ячейки 100*100
мм, и диаметром стержней 4мм.
57
При армировании кладки необходимо соблюдать следующие требования:
- пересекающихся стержней арматуры не менее чем на 4мм при толщине
шва не более 16мм;
- при устройстве стыков арматуры без сварки концы гладких стержней
должны заканчиваться крюками и связываться проволокой с перехлестом
стержней на 20 диаметров;
- арматурные прямоугольные сетки укладывать не реже чем через 5 рядов
кладки. Концы стержней должны выпускаться в одну из внутренних
поверхностей конструкции на 2-3 мм для контроля выполнения армирования.
Требования к качеству работ
Кладку стен и других конструкций из кирпича выполняют в
соответствии с правилами производства и приемки работ, соблюдение кото-
рых обеспечивает требуемую прочность возводимых конструкций и высокое
качество работ.
Правильность заполнения швов раствором проверяют, вынимая в
разных местах отдельные кирпичи выложенного ряда (не реже трех раз на
этаж).
В процессе работы каменщик должен следить за тем, чтобы
применялись кирпич и раствор, указанные в рабочих чертежах, соблюдалось
качество материала и поверхности кладки (для кладки не оштукатуриваемых
стен).
На участке, где ведутся работы, не допускается выполнение других
работ и нахождение посторонних лиц. К монтажным работам допускаются
лица не моложе 18 лет.
В случае, когда машинист, управляющий краном, не имеет достаточной
обзорности рабочего пространства, между машинистом и сигнальщиком
необходимо устанавливать двухстороннюю радио- или телефонную связь.
Использование промежуточных сигнальщиков для передачи сигнала
машинисту не допускается.
58
Запрещается подъем сборных ж/б конструкций, не имеющих монтажных
петель или меток, обеспечивающих их правильную строповку и монтаж.
Очистку подлежащих монтажу элементов конструкций от грязи и
наледи следует производить до их подъема.
Не допускается пребывание людей на элементах конструкций и
оборудования во время подъема или перемещения.
Во время перерывов в работе не допускается оставлять поднятые
элементы на весу.
Установленные в проектное положение элементы конструкции и
оборудования должны быть закреплены так, чтобы обеспечивалась их
устойчивость и геометрическая неизменяемость.
Таблица 2.12
Схема операционного контроля качества
Наименование работ
подлежащих контролю
Контроль качества выполнения работ
Производи
телем
работ
Мастером
Состав
Способы
Время
Привлек
аемые
службы
Кирпичная
кладка
Качество кирпича,
раствора,
арматуры,
закладных
деталей
Внешний
осмотр,
проверка
паспортов и
сертификатов
До начала
кладки стен
В случае
сомнени
я
лаборат
ория
Правильность
разбивки осей
Стальная
рулетка
До начала
кладки
Горизонтальность
отметки обрезов
кладки под
перекрытие
Нивелир,
рейка, уровень
До установки
панелей
перекрытия
Геодези
ст
Соосность
вентканалов и
герметизация
вентблоков
Визуально,
отвес
После
окончания
кладки стен
этажа
Армирова
ние кладки
Правильность
расположения
арматуры,
диаметр стержней
и т.д.
Стальная
линейка,
визуально
До установки
арматуры
59
Кирпичная
кладка
Геометрические
размеры кладки
(толщина,
проемы)
Стальная
рулетка
После
выполнения
каждых 10 м
3
Вертикальность,
горизонтальность
и поверхность
кладки стен
Уровень,
рейка, отвес
В процессе и
после
окончания
кладки стен
этажа
Кирпичная
кладка
Качество стен
кладки (размеры,
заполнение)
Стальная
линейка, 2-х
метровая
рейка
После
выполнения
каждых 10 м
3
кладки
Разбивка и
отметка низа
проемов
Стальная
рулетка,
нивелир,
уровень
До начала
кладки
простенков
Вынос отметки +1
м от чистого пола
нивелир
После
окончания
кладки стен
этажа
Геометрические
размеры
помещений
Стальная
рулетка
После начала
кладки стен
Установка
перемычек
Положение
перемычек,
опирание,
размещение,
заделка
Стальная
линейка,
визуально
После
установки
перемычек
Таблица 2.13
Предельные отклонения
Проверяемые
конструкции (детали)
Предельные отклонения, мм
Контроль
(метод, вид
регистрации)
стен
столбов
фундаме
нта
стен
столбов
из кирпича, керамических и
природных камней
правильной формы,
крупных блоков
из бута и бутобетона
Толщина конструкции
±15
±10
±30
±20
±20
Измерительны
й, журнал
работ
60
Отметки опорных
поверхностей
-10
-10
-25
-15
-15
Тоже
Ширина простенков
-15
-
-
-20
-
»
Ширина проемов
+15
-
-
+20
-
»
Смещение
вертикальных осей
оконных проемов от
вертикали
20
-
-
20
-
»
Смещение осей
конструкций от
разбивочных осей
10(10)
10
20
15
10
Измерительны
й,
геодезическая
исполнительна
я
схема
Отклонения
поверхностей и углов
кладки от вертикали:
на один этаж
10(5)
10
-
20
15
Тоже
на здание высотой более
двух этажей
30 (30
30
30
30
30
»
Толщина швов кладки:
горизонтальных
-2; +3
-2; +3
-
-
-
Измерительны
й, журнал
работ
вертикальных
-2; +2
-2;+2
-
-
-
Отклонения рядов
кладки от горизонтали
на 10 м длины стены
15(15)
-
30
20
-
Технический
осмотр,
геодезическая
исполнительна
я
схема
Неровности на
вертикальной
поверхности кладки,
обнаруженные при
накладывании рейки
длиной 2 м
10
5
-
15
15
Технический
осмотр,
журнал работ
Размеры сечения
вентиляционных
каналов
±5
-
-
-
-
Измерительны
й, журнал
работ
Потребность в материально-технических ресурсах
Подбор транспортных средств производится с учетом длины и массы
конкретных элементов.
Таблица 2.14
61
Транспортные средства для перевозки конструкций
Таблица 2.15
Потребность в транспортных средствах
Наименование и
длина
перевозимых
элементов
Масса
элемента,
т
Транспортные средства
Продолжит
ельность, ч
П
т
,
т/смен
Q
р
,
т/смен
N
Наименование
и марка
Грузоподъемность,
т
t
п
t
р
паспорт
ная
фактическ
ая
Кирпич (один
поддон)
(Н
вр
=22,05)
0,937
УПР-1212
12,5
12,181
2,68
2,68
14,8
36,3
3
Брусковые
перемычки БУ-
15(Н
вр
=8,8)
0,105
УПР-1212
12,5
12,495
1,10
1,10
32,6
90,9
3
Брусковые
перемычки
Б-15 (Н
вр
=8,8)
0,065
УПР-1212
12,5
12,480
1,10
1,10
32,5
90,9
3
Лестничный
марш ЛМ-1
(Н
вр
=6,04)
1,700
УПР-1212
12,5
11,900
0,72
0,72
42,8
132,4
4
Лестничная
площадка ЛП-1
1,35
УПР-1212
12,5
12,150
0,73
0,73
43,3
132,4
4
Наименование
элементов конструкций
Длина
элемента, м
Масса, т
Наименование и
марка транспортных
средств
Грузоподъе
мность,
т
Брусковые перемычки
1540
0,065-0,105
Полуприцеп
УПЛ-0906
9
Кирпич обычный
480
937,5
Полуприцеп
УПЛ-0906
9
Лестничные марши и
площадки
1520-3400
1,35-1,7
Полуприцеп
УПЛ-0906
9
62
(Н
вр
=6,04)
Технико-экономические показатели
Продолжительность работ – 73 дня.
Суммарные трудозатраты – 723 чел.-дн.
Затраты труда машин – 73 маш.-смен.
Суммарная заработная плата – 6609 тыс. руб.
Средняя заработная плата – 4,78 тыс. руб/смену.
Выработка на одного рабочего в смену – 1,89 м
3
/смену.
2.3.5. Проектирование стройгенплана
Общие положения
Обеспечить строительную площадку инженерными коммуникациями:
водой, канализацией, водостоком, сетями теплоснабжения, электроснабжения.
Выделить площади для складирования материалов и конструкций,
покрытие должно исключать замачивание хранящихся изделий.
Установить знаки безопасности, дорожного движения, запрещающие и
предупреждающие плакаты, выполнить сигнальные ограждения опасных зон.
Смонтировать наружное освещение строительной площадки. Для
освещения строительной площадки в вечернее и ночное время предусмотрена
система временного освещения – мачты с прожекторами.
Стройгенплан является обязательной частью проектной документации и
разрабатывается на стадии проектирования ПОС и ППР. Для разработки
стройгенплана используются следующие исходные данные:
- генеральный план с нанесением существующих сооружений, дорог,
инженерных сетей;
- график движения рабочих;
- график расхода и поступления основных строительных конструкций и
материалов;
63
- ведомость потребных строительных машин, средств малой
механизации;
- условные обозначения.
Граница опасной зоны отмечена знаками по технике безопасности.
Расчет потребности в ивентарных зданиях
Потребность строительства в инвентарных зданиях административного,
производственно-бытового и складского назначения определена по
укрупненным показателям, а также исходя из общей численности работников.
В разделе проекта приведены данные типовых модульных зданий
контейнерного типа. Бытовые помещения оборудованы местами для
переодевания, столами, скамейками, небольшим холодильником и
микроволновой печью. Обогрев производится с помощью электрических
масляных обогревателей.
Состав бытовых помещений определен с учетом стесненных условий
строительства и требований СанПиН 2.3.3.1384-03 и МДС12-46.2008. На
стройплощадке предусматриваются бытовые помещения для приема пищи,
обогрева и отдыха, умывальная, сушилка для рабочей одежды и обуви,
биотуалет. Подрядная строительная организация использует имеющиеся в
наличии инвентарные временные здания, ориентируясь на расчетные площади
помещений.
Среднее кол-во рабочих за день – 52 человека, за смену – 52/2 = 26
человек.
Таблица 2.16
Ведомость потребности в мобильных зданиях производственно-бытового
назначения
64
№
п.п.
Наименование помещений
Кол-во
работников
в смену
Норма на 1
чел, м
2
Потребная
площадь,
м
2
1
Контора (прорабская)
2
5
10
2
Умывальная
26
0,6
18,4
Сушилка для спецодежды и
обуви
26
0,2
3
Помещение для обогрева
рабочих
26
0,1
20,7
Помещение для приема пищи
26
0,8
4
Туалет
26
0,07
1,61
В связи, со стесненными условиями строительства, предусматривается
размещение на строительной площадке минимума временных зданий:
прорабской, помещения для обогрева и приема пищи, биотуалета.
Гардеробная повседневной одежды, душевые с раздевалкой, помещение для
обеспыливания одежды - расположены в АБК на производственной базе
подрядчика.
Таблица 2.17
Перечень типовых мобильных зданий производственно-бытового назначения
на строительном объекте
№№
п.п.
Наименование помещений
Габариты,
м
Полезная
площадь,
кв. м
Шифр
проекта
(модель)
Потребное
количество
на объекте
1
Контора (прорабская)
6,0x3,0x2,5
15,6
«ИКЗЭ-5»
1
2
Умывальная с сушилкой
6,4x3,1x2,7
17,8
«1129-К»
1
3
Помещение для отдыха,
обогрева и приема пищи
6,7x3,0x3,0
18
«31315»
2
4
Биотуалет
1,1x1,2x2,18
1,32
«Seaportable»
2
