26
16 U
2 U Патч панель
1 U APC Smart-UPS 3000VA
2 U D-Link DGS-3100-48 L2
3 U HP ML350G5 PDC
3 U HP ML350G5 сервер-шлюз, DNS
16 U
2 U Патч панель
1 U APC Smart-UPS 3000VA
2 U D-Link DGS-3100-48 L2
3 U HP ML350G5 BDC
3 U HP ML350G5 сервер приложений
Hugel Computers A-140
HP LaserJet M1120
Internet
Серверное помещение
Отделы
Короб (СКС)
Hugel Computers A-140
Отделы
Короб (СКС)
Короб (СКС)

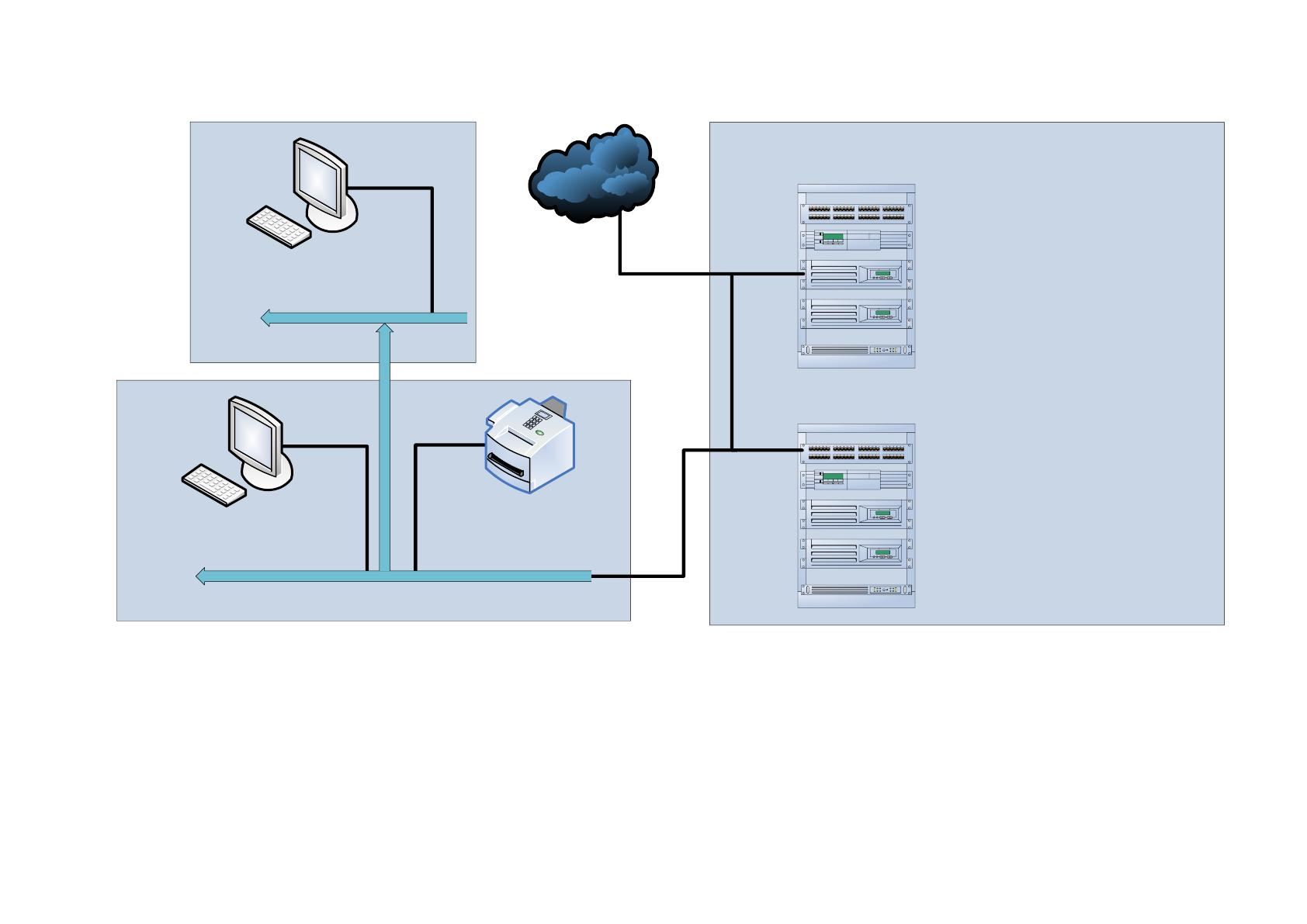

Рисунок 0.2 Структурная схема технического обеспечения
27
Библиотечная локально-вычислительная сеть состоит из двух сегментов:
пользовательского и серверного. В состав серверного входит два
коммутационных шкафа, которые содержат в себе следующее оборудование:
Один коммутатор на 44 порта D-Link DGS-3100-48 L2 управляемый
стекируемый 44xGigaUTP, 4xSFP;
Один ИБП APC Smart-UPS 750VA;
Патч-панель Hyperline на 45 портов;
Сервера HP ML350G5 (сервер приложений, альтернативный DNS-
сервер, сервер-шлюз, первый и резервный контроллеры домена).
Помимо этого, с целью обеспечения резервирования информации
используют дисковый массив HP 2312fc DC ModularSmartArray объемом 10 Тб.
Более детальная оценка этого оборудования показана в таблицах 1.2-1.5.
Таблица 0.1
Технические характеристики D-Link DGS-3100-48 L2
Тип
Коммутатор управляемый
Интерфейсы
48 портов 10/100/1000Base-T
4 комбо-порта SFP
Консольный порт RS-232
Физическое стекирование
Порты стекирования HDMI - 2
Максимальное количество коммутаторов,
объединенных в стек - 6
Полоса пропускания:
- для линейной топологии: до 10 Гбит/с
- для кольцевой топологии: до 20 Гбит/с
Производительность
Коммутационная матрица -116 Гбит/с
Скорость пересылки пакетов – 86.31 Mpps
Размер таблицы МАС-адресов - 8 К
Размер буфера - 1.5 Мб
Поддержка Jumbo-фреймов: 10,240 байт
28
Питание
От 100 до 240 В переменного тока, 50/60 Гц,
внутренний источник питания
Потребляемая
мощность
102.63 Вт
Дополнительный
резервный источник
питания
DPS-500
Тепловыделение
(BTU/час)
350.19
Рабочая температура
От 0
о
до 40
о
C
Температура
хранения
От -10
о
до 70
о
C
Рабочая влажность
От 10% до 90% без образования конденсата
Влажность
От 5% до 90% без образования конденсата
MTBF
103,924 ч
Размер
440 x 210 x 44 мм, для установки в стойку 19",
высота 1 U
Вес
5.5 кг
Таблица 0.2
Технические характеристики сервера HP ML350G5
Характеристика
Значение
Тип процессора
Четырехъядерный процессор Intel®
Xeon® X5460 (3,16 ГГц, 120 Вт, 1333
FSB)
Количество процессоров
1 процессор (поддержка до 2-х)
Доступные типы ядра процессора
Двух- или четырехъядерный
Кэш-память
Кэш-память 2 уровня 12 Мб (2 x 6 Мб)
Максимальная память
16 Гб или 32 Гб
Чипсет
Intel® 5000Z
Шина FSB процессора
Шина FSB 1333/1066/667 МГц
Стандартное ОЗУ
512 Мб, 1 Гб или 2 Гб
29
Тип памяти
PC2-5300 с полной буферизацией
DIMM (DDR2-667), работающая на
частоте 667 МГц
Таблица 0.3
Технические характеристики ИБП APCSmart-UPS 750VA
Характеристика
Значение
Максимальная выходная мощность
500 Ватт / 750 ВА
Максимальное задаваемое значение
мощности
500 Ватт / 750 ВА
Номинальное выходное напряжение
230V
Номинальное входное напряжение
230V
Входная частота )
50/60 Hz +/- 3 Hz (autosensing)
Тип входного соединения
IEC-320-C14 inlet
Диапазон входного напряжения при
работе от сети
160 - 285В
Диапазон регулировки входного
напряжения при работе от сети
151 - 302В
Тип батареи
Необслуживаемая герметичная
свинцово-кислотная батарея с
загущенным электролитом : защита от
утечек
Типовое время перезарядки
3 часов
Сменный комплект батарей
RBC48
Количество сменных комплектов
батарей
1
Типовая продолжительность работы в
автономном режиме под половинной
нагрузкой
16.4 Минуты (250 Ватт)
30
Типовая продолжительность работы в
автономном режиме под полной
нагрузкой
4.8 Минуты (500 Ватт)
Таблица 0.4
Технические характеристики HP 2312fc DC ModularSmartArray
Характеристика
Значение
Число жестких дисков
1-12; поддерживает 60 дисков LFF с
расширением.
Возможности модернизации
До 3 дополнительных корзин по 12
дисков в каждой
Интерфейс массива
4 Гб/с FibreChannel
Интерфейс дисков
SAS; SATA
Форм-фактор дисков
3,5 дюйма
Тип корпуса
Для монтирования в стойку, 2U
Комплект поставки
Шасси MSA2012 с 12 отсеками для
дисков 3,5", два контроллера
MSA2300fc G2 с 2 устройствами SFP
каждый, сдвоенные блоки питания и
вентиляторы.
Рабочие станции, распределенные по подразделениям библиотеки,
составляют пользовательский.
Эти станции (модель HugelComputers A-140) обладают следующей
конфигурацией:
Оптический привод DVD-RW
Корпус mATX 350W
Видеоадаптер интегрирован в чипсет
Модель процессора Intel Celeron 430 - 1.8GHz
Жесткий диск 250 Gb
Оперативная память 1024Mb
31
Разъемы на материнской плате 8xUSB 2.0, 1xCOM, LPT, D-Sub,
Ethernet, PS/2 (клавиатура), PS/2 (мышь).
Помимо этого, в пользовательском сегменте размещены сетевые МФУ HP
LaserJet M1120, ключевые характеристики которого приведены в таблице 1.6.
Таблица 0.5
Технические характеристики МФУ HP LaserJet M1120
Цветность печати
черно-белая
Технология печати
лазерная
Количество страниц в месяц
8000 стр.
Страниц в месяц
от 6001 до 9000
Количество цветов
1
Макс. разрешение для ч/б
печати
600x600 dpi
Скорость
19 стр/мин (ч/б А4)
Тип сканера
планшетный
Тип датчика сканера
CIS (контактный)
Макс. формат оригинала
сканера
A4
Макc. размер сканирования
216x297 мм
Максимальное разрешение
копира (ч/б)
600x600 dpi
Скорость копирования
14 стр/мин (ч/б А4)
Кабель витая пара 5 категории (100BASE-ТX) со скоростью передачи до
100 мбит/сек применяется в качестве среды передачи данных
Схема используемой программной архитектуры показана на рисунке 1.4.
32
TCP/IP
TCP/IP
TCP/IP
TCP/IP
Сервера
Рабочие станции сотрудников
Windows 7 Professional Edition 32 bit
Учетная запись Active Directory
HP
StorageWork
s Storage
Mirroring
Жесткие диски
HP Systems
Insight
Manager
TCP/IP
MS Office 2007
Prof
Kaspersky
Enterprise Space
Security
WinRar 3.70
Acrobat Reader
9.0
Teamcenter
Community
Teamcenter
Enterprise
Teamcenter
Community
MS
Windows
Server
2003
Стандартный
пакет ПО
Hardware
Inspector
Radmin
Pidgin,
VoipDiscount
Рабочие станции сотрудников ИТ-отдела
Windows 7 Professional Edition 32 bit
Короб (СКС)
Рисунок 0.3 Схема программной архитектуры
В соответствии с представленной схемой, в качестве операционной
системы на АРМ пользователей используется Windows 7 Professional Edition 32
bit, в качестве серверной - Windows Server 2003.
В качестве пакета офисных приложений установлен MS Office 2007 Prof,
включающий в себя MS Word 2007, MS Excel 2007.
Помимо этого, на рабочих станциях сотрудников установлено
дополнительное ПО, такое как: архиватор WinRar 3.70, Acrobat Reader 8.0.
В качестве защиты от вирусов файловых и других серверов, а также
рабочих станций используется Kaspersky Enterprise Space Security.
В комплекте с дисковыми массивами поставляется специализированное
программное обеспечение – HP StorageWorksStorageMirroring и HP
SystemsInsightManager, которое используется для управления работой дискового
массива, а также для резервирования информации.
33
Для разделения прав пользователей в сети используется доменная
структура с использованием службы ActiveDirectory.
В отделе информационных технологий, кроме стандартного пакета
программного обеспечения, используется следующие программные пакеты:
Pidgin- интернет-мессенджер;
Radmin – программа для удаленного администрирования
компьютеров, работающих под управлением Windows;
VoipDiscount – программа IP-телефонии;
HardwareInspector - предназначена для инвентарного учета
компьютеров и другой техники в организациях.
1.2. Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
1.2.1. Выбор комплекса задач автоматизации и характеристика
существующих бизнес процессов
Для начала необходимо рассмотреть деятельность библиотеки, то, как она
функционирует в данный момент (рисунок 1.4.).

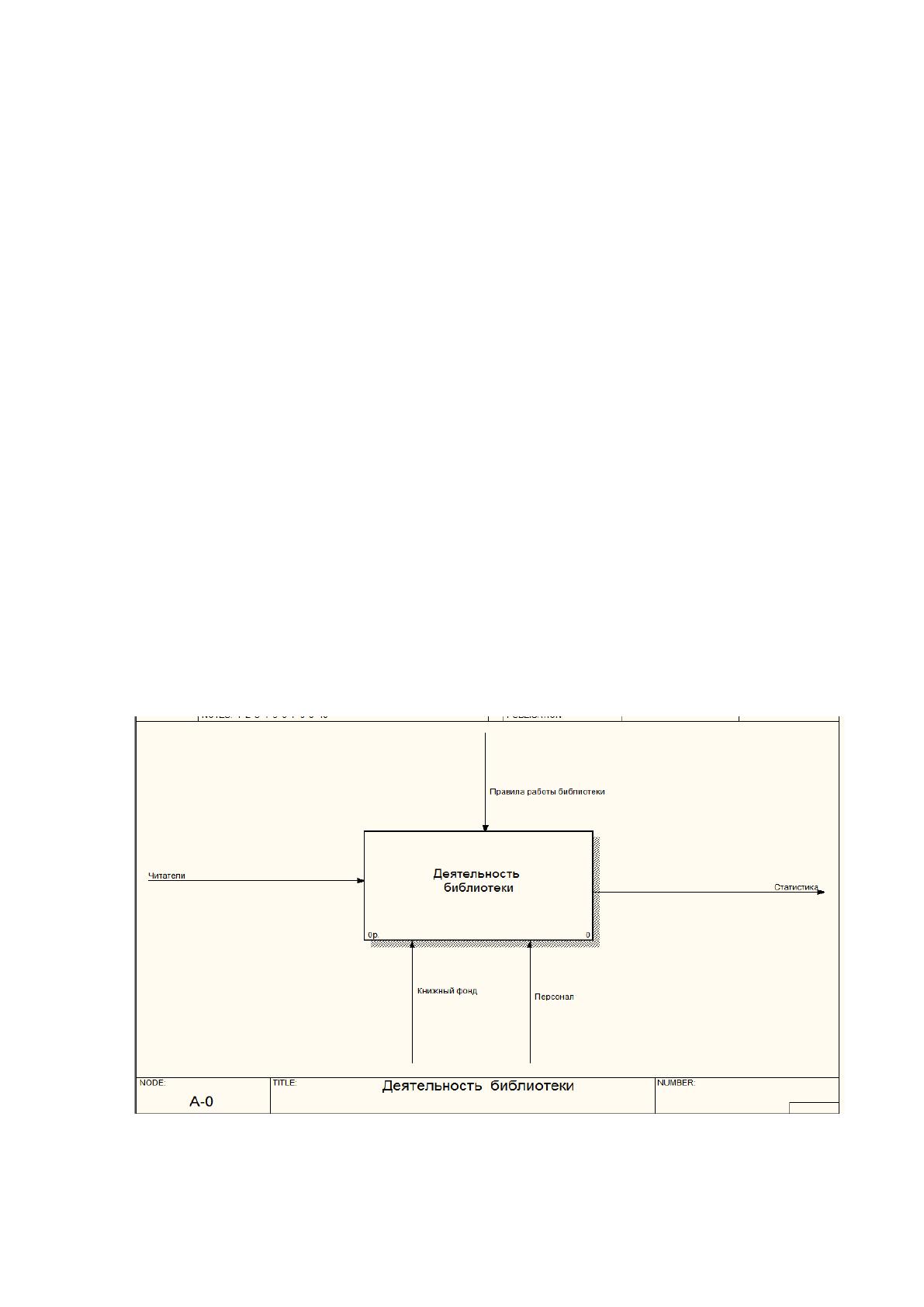

Рисунок 0.4 Характеристика деятельности библиотеки
Её декомпозиция изображена на рисунке 1.5.
34

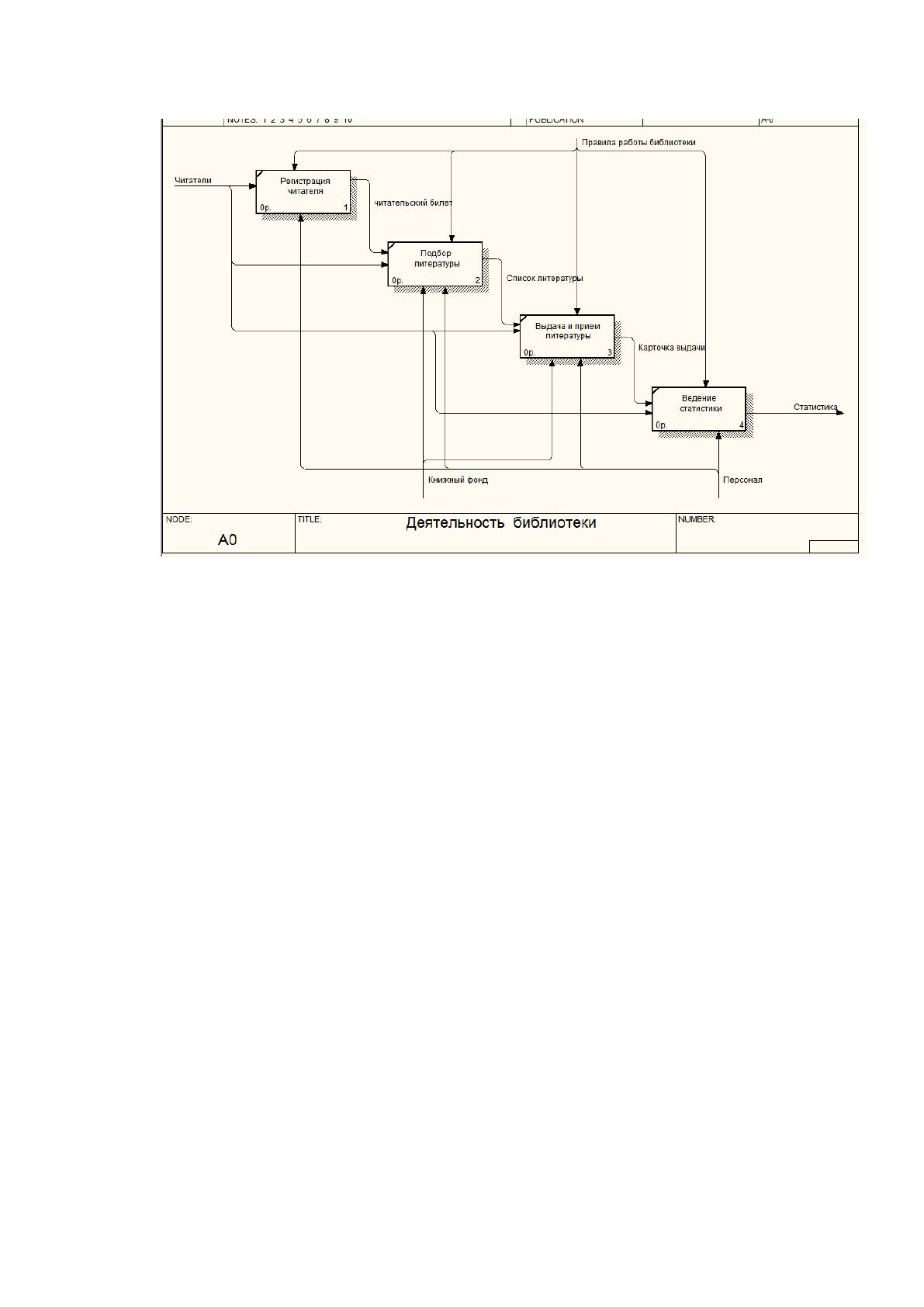

Рисунок 0.5 Декомпозиция деятельности библиотеки
Главными задачами и направлениями работы библиотеки являются:
безусловное осуществление ключевых контрольных показателей
работы и увеличение аудитории (новых читателей в библиотеку и к чтению);
повышение удобства пользования библиотечной средой, создание
положительного имиджа библиотеки, PR-развитие (реклама);
помощь в развитии исторического мышления, привлечение
внимания читателей к изучению исторической литературы;
популяризация краеведческих знаний и прививание у постоянных
посетителей заинтересованности к истории своей малой родины, формирование
чувства патриотизма;
воспитание бережного отношения к окружающему миру, создание
активной гуманной позиции в отношении природы, предоставление
возможности чтения естественнонаучной литературы;
приобщение пользователей к чтению правовой и нравственной
литературы, помощь в увеличении уровня этической грамотности, воспитание
культуры общения;
35
повышение удобства доступа читателей к лучшим образцам
классической отечественной и зарубежной литературы, формирование
необходимых условий для чтения и введение различных литературных занятий и
т.д.
Среди всех процессов библиотеки для автоматизации выбрана
деятельность библиотекаря согласно учету читателей, заказов на выдачу
литературы и удобства ведения абонемента.
1.2.2. Определение места проектируемой задачи в комплексе задач и
её описание
Характеристика деятельности библиотекаря приведена на рисунке 1.6.

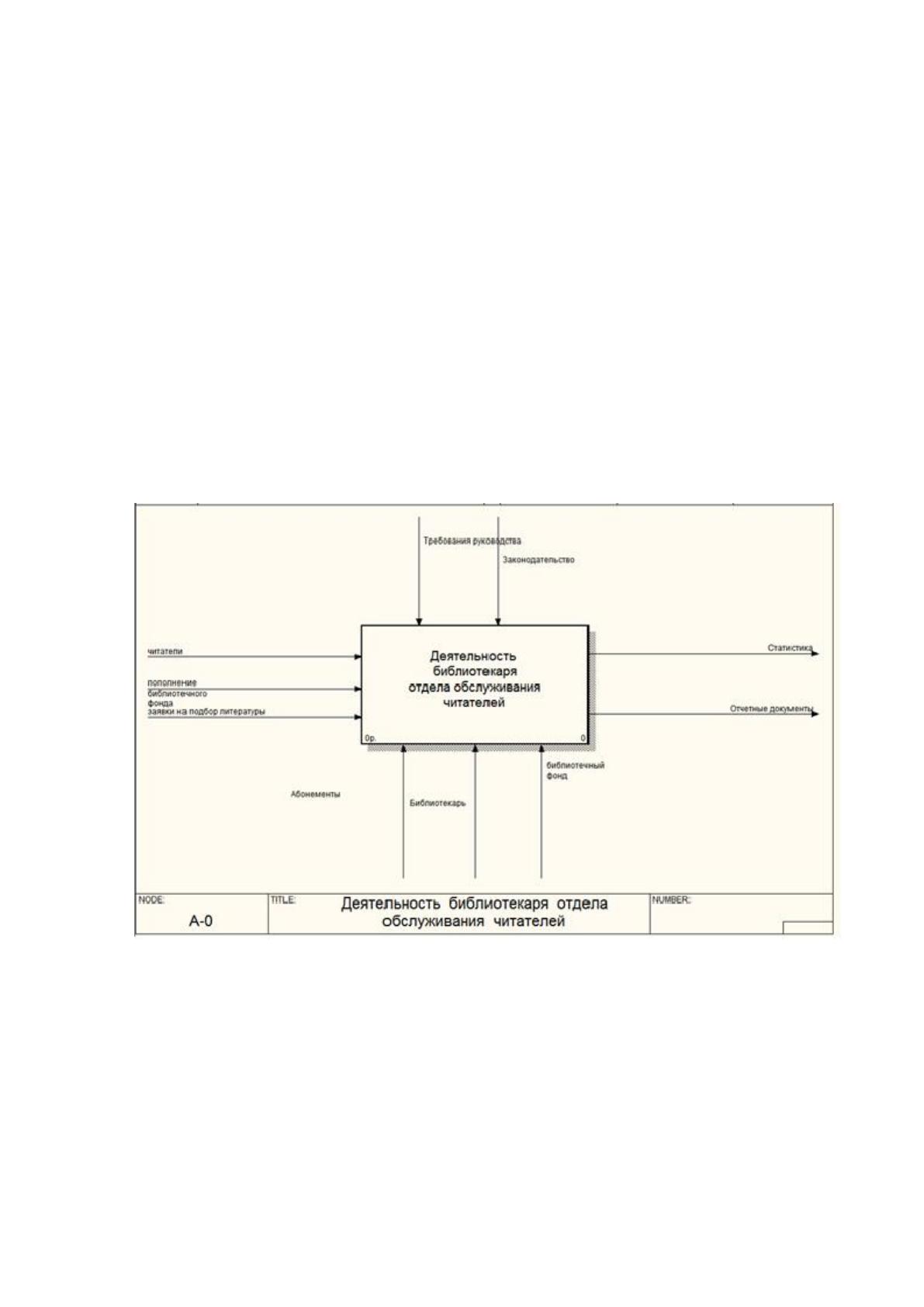

Рисунок 0.6 Характеристика деятельности библиотекаря
Декомпозиция данного процесса приведена на рисунке 1.7.
